Выбор места установки датчика движения
Первым делом, после приобретения датчика движения, необходимо определиться с местом установки данного устройства. Выбор правильного места очень важен для корректной работы датчика движения и предотвращения ложных срабатываний.
Для управления ночным освещением выбирается место, из которого датчик может охватывать большую часть помещения. Например, для управления освещением в коридоре или на лестничной площадке, необходимо, чтобы в зону датчика движения попадали двери из всех помещений или квартир. В таком случае, при попадании человека в помещение из любой двери, датчик движения будет правильно отрабатывать и включать свет.
Для просторного помещения, например, большой комнаты, зала или холла грамотным решением будет установка потолочного датчика с охватом в 360 градусов и радиусом, превышающим максимальную длину помещения. Установка нескольких датчиков движения в таких помещениях, как решение, в целом тоже имеет место быть, но достаточно громоздкое и недостаточно удобное.
При установке такого управляющего устройства важно помнить, что не стоит устанавливать его рядом с приборами, которые излучают инфракрасные или электромагнитные помехи, выделяют пар (например, чайники и пр.) или тепловое излучение (обогреватели, трубы отопления, кондиционеры). Целесообразно, перед окончательным монтажом датчика движения провести испытания его срабатывания в нескольких местах
Это позволит выбрать оптимальное место установки с точным срабатыванием прибора
Целесообразно, перед окончательным монтажом датчика движения провести испытания его срабатывания в нескольких местах. Это позволит выбрать оптимальное место установки с точным срабатыванием прибора.
Принципы работы
Основная задача датчика движения включать прожектор при появлении в контрольной зоне человека и отключать свет через определенный промежуток времени до следующего включения. При правильном монтаже эта система экономит до 70% электроэнергии. Кроме того световой прибор с датчиком внезапным включением может отпугнуть непрошенных гостей, выполняя охранную функцию.
Работа осветительного прибора осуществляется за счет подключения к электропитанию в случае выявления сенсором инфракрасного излучения, отличного от окружающей среды. При помощи линзы Френеля определяется наличие движения в контролируемой территории. При перемещении объекта электрическая цепь замыкается, включая прожектор.
Датчик движения можно приобрести отдельно или в комплекте с осветительным прибором. Вопрос, как подключить датчик движения к прожектору, возникает при начальном монтаже светового прибора или при реконструкции действующей осветительной системы.
Трехпроводная схема подключения датчика движения
Датчики с тремя клеммами обычно используются при конструкции типа ИК-сенсор. Довольно распространенной компанией производителем недорогих инфракрасных датчиков движения является IEK. Без особых проблем можно найти хорошие изделия на Алиэкспресс.
Изделия подороже выполнены по аналогичному принципу, схема подключения светильника с датчиком аналогична для модели датчика от любого производителя. Устройства должны иметь степень защиты IP44 от проникновения твердых объектов более 1 мм и капель влаги. Если же датчик движение нужно вынести за пределы дома, то установка возможно только под козырек.
Если желаете защитить прибор от дождя и снега, ищите модель с пылевлагозащитой IP65 и с температурным режимом для вашего климата. Большинство ИК-сенсоров могут работать только до минус 20 градусов Цельсия.
Для подключения трехпроводного ИК-сенсора движения заводится полноценная фаза и ноль. Для правильной расстановки понадобятся все те же основные 4 элемента:
- Автоматический выключатель (что в распредщитке).
- Распредкоробка (в которой основной монтаж).
- Датчик (к нему подведен провод из распредкоробки).
- Светильник (второй провод из распредкоробки).
Соединение датчика тремя проводами будет проводится с заводом в распределительный короб трех кабелей:
- От автомата три жилы: L (фаза), N (рабочий нуль), нулевой защитный или земля (PE).
- На светильник три жилы, если корпус осветительного прибора из метала.
- Три жилы на датчик.
Как подключить датчик движения к лампочке с использованием трех жил, детально рассмотрено на схеме.
Нули (N) собираются в одну точку (как в случае с предыдущей схемой). Земля с автоматического выключателя тоже подключается к земле светильника (нулевой привод или PE). На датчик движения с тремя клеммами подается теперь фаза-ноль:
- Две вводных – для питания 220В, обычно подписаны как L (фаза) и N (ноль).
- Один вывод – обозначается литерой А.
Монтаж
Для установки трехжильного датчика движения:
Открутите два самореза в корпусе. Клеммы находятся под задней крышкой.
- Некоторые модели уже выводятся из корпуса тремя проводами разного цвета. По цвету можно определить, что он значит: земля (А) красный, ноль (N) синий, фаза (L) коричневый. Но если крышка открывается без особых потуг, рекомендуется убедится в правильности определенной маркировки лично, глядя на надписи рядом с клеммами.
- Упрощенная схема подключения датчика движения к лампочке выглядит таким вот образом:
- Немного наглядности вот на этом рисунке.
- Можно обойтись без распредкоробки для соединения проводов и все жилы завести прямо в короб датчика, если внутри достаточно просторно и есть собственный клеммник. Фазу-ноль с одного кабеля подали, а с другого фазу-ноль вывели.
- Выходит упрощенная, но такая же трехпроводная схема, только без распределительного короба.
Настройка и регулировка чувствительности
После успешного подключения светильника с датчиком движения нужно правильно выставить его параметры:
- На обратной стороне корпуса найдите основные регуляторы. LUX с позициями месяца и солнца отвечает за срабатывание в зависимости от освещенности. Нужно чтобы датчик включался в комнате с окном только когда будет пасмурно или зайдет солнце? Выкрутите регулятор в сторону луны.
- Вторым регулятором выставляйте время выключения. Задержку можно выставить с нескольких секунд до 5-10 минут.
- Угол поворота всей сферы позволяет регулировать детектирование животных.
Преимущества и нюансы использования
Чтобы на животных не реагировал датчик, не поворачивайте головку сенсора вниз к полу. Выставите его так, чтобы он захватывал движения на уровне головы (плеч) всех жителей дома. Обычно на этом уровне захват животных не происходит.
Если же нужно, чтобы датчик временно не срабатывал, то головку его направьте в потолок. Таким образом захват перемещения невозможен. Захват движения датчиком зависит от угла наклона. В реалиях максимальное расстояние достигает 9 метров. Но по паспорту может быть выше.
Датчик для детектирования применяет ИК-лучи. Если двигаться от луча к лучу, то устройство замечает активность и реагирует. Когда проходишь прямо на луч, чувствительность сенсора минимальна и прибор может не сразу на вас среагировать.
По этой причине установка датчиков движения проводится не прямо над дверным проемом, а немного сбоку. Например, в углу комнаты.
Недостатки
Минусом трехпроводной схемы подключения датчика движения к лампе является отсутствие включения света принудительно. Если датчик по каким-либо причинам придет в неисправность, начнутся проблемы с корректной его работой. Чтобы этого избежать, рекомендуется в схему добавить выключатель.
Особенности подключения led-прожектора с датчиком движения
Процесс подключения прожектора через датчик движения требует небольшой корректировки инструкции, обозначенной выше. Последовательность выглядит следующим образом:
- Разверните прожектор и отыщите клеммную коробку. Открутите винты, чтобы получить доступ к тройной колодке с клеммами, подключенными к светодиодам.
- В корпусе прибора есть специальные отверстия, через которые нужно завесить провода. Если данное отверстие герметичное, то вы увидите резиновый уплотнитель с гайкой. Проведите провод и обязательно затяните эту гайку.
- Подключите «плюс» к «плюсу». Обычно такие провода окрашиваются в коричневый или красный цвет, обозначаются L – фаза.
- Соедините «минус» с «минусом». Это нейтраль, которая обозначается буквой N и окрашивается в более холодные оттенки – светло-синий, черный.
- Практически во всех случаях требуется заземление. Найдите полосатый провод (обычно смесь желтого и зеленого цветов) с обозначением RE.
Датчик движения имеет минимум два провода – «плюс» и «минус». В некоторых случаях он оснащен заземлением. Минусовой кабель соедините с прожектором напрямую, поскольку он всегда должен быть включен в цепь.
По сути, вы подсоединяете устройство через выключатель, который работает не в ручном, а в автоматическом режиме при регистрации движения, тепла или звука. По этой причине плюсовое значение будет подаваться на прожектор лишь в том случае, если сработал датчик. Нужная клемма прожектора будет обозначена латинской буквой A.
Многие сенсорные элементы поддерживают регулировку основных параметров:
- Чувствительность. Если слишком высок процент ложных срабатываний, то уменьшите данное значение.
- Светочувствительность. Специальный фотоэлемент регистрирует освещенность, и, к примеру, в дневное время суток не даст прожектору включаться.
- Таймер – позволяет задать время, в течение которого устройство будет функционировать после регистрации движения, звука или теплового объекта. Пороговые значения бывают разными. Минимальная планка составляет несколько секунд, максимальная – вплоть до часа.
Как видите, установка светодиодных прожекторов максимально проста. Главное, соблюдать правила и рекомендации, чтобы не нарушить требования к электротехнической и пожарной безопасности. Конструкция приборов максимально проста, а для их эксплуатации достаточно соединить три кабеля – минусовой, плюсовой и заземляющий. Даже при наличии датчика движения или светочувствительного элемента процесс монтажа усложняется незначительно.
Где устанавливаются датчики?
Самое главное условие эффективного функционирования данного прибора – это место его установки. Ведь если расположить его вдали от места передвижения людей – проку не будет. В связи с этим, монтировать датчик следует в том промежутке, где человек входит в темный участок помещения или двора.
Еще один немаловажный момент – направленность, для этих целей практически все приборы комплектуются регулируемым основанием, позволяющим в заданном направлении излучать инфракрасный свет. Направлять его необходимо таким образом, чтобы устройство улавливало присутствие человека, который входит в помещение или во двор. Если же говорить о конкретном месте, в котором планируется установка прибора, то это в большинстве случаев верхняя точка строения во дворе или стены в комнате.
Сфера использования
Диодные прожекторы применяются для освещения различных открытых территорий с выставочными витринами, футбольными полями и другими спортивными площадками. В данном случае важен выбор мощности и цветовой температуры, что позволит избежать отбрасываемых объектами теней и в точности передать цвета, подчеркнув достоинства товара (в случае с торговыми витринами). Оборудование применяется для освещения рекламных щитов, позволяя правильно расставить акценты.
Нередко можно встретить прожекторы на led-диодах в театральных и киноконцертных залах. С их помощью организуется эффективное освещение с возможностью управления.
Одно из преимуществ, которое обусловило распространенность светодиодных прожекторов во всем мире, является экологическая безопасность. В случае выхода из строя прибор утилизируется как обычный мусор.

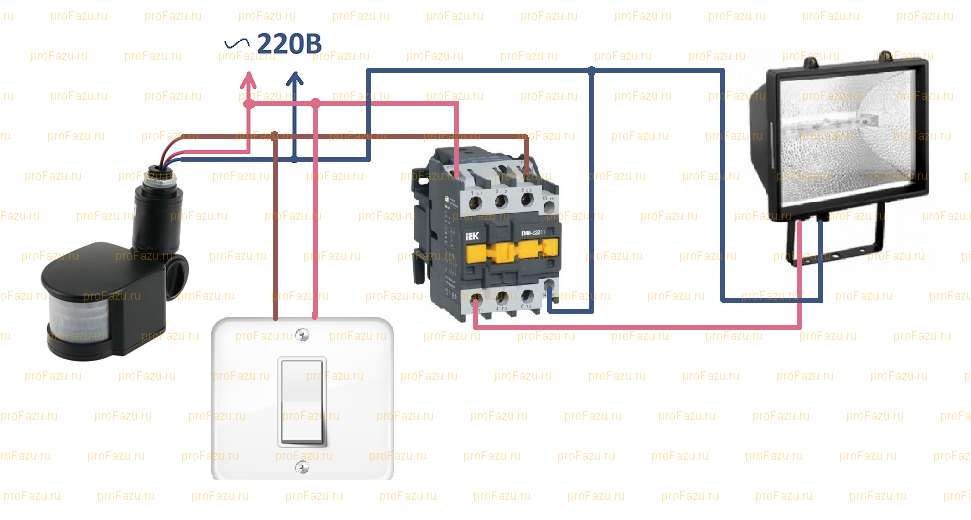

Совмещение датчика движения с выключателем
Для обеспечения постоянной работы светильника, независимо от уровня освещенности и наличия в зоне действия сенсора человека, в схему можно поставить выключатель. В качестве него может быть использован переключатель одноклавишного типа. При его включении коммутирующие контакты сенсора шунтируются, что обеспечивает постоянный режим освещения.
Нейтраль или нулевой провод от выключателя следует напрямую к светильнику (лампе) из сети, фазный провод проходит через выключатель, контакты которого параллельны коммутационной группе сенсора. Если использован в схеме пускатель, то его обмотка должна питаться от выключателя.
Схема подключения нескольких датчиков
Схема первого типа получила широкое применение в помещениях простой формы. Это может быть квадрат, прямоугольник или круг, в общем, то, где требуется контролировать только одну определенную зону. Если требуется организовать автоматическое включение освещения в помещениях сложной формы с дополнительными ответвлениями и изгибами, например, в изогнутых коридорах, то необходимо применить несколько датчиков. Но в данной схеме также есть свои нюансы. Например, если требуется организовать комфорт передвижения по длинному коридору, но при этом необходимо обеспечить максимум экономии, то датчики должны включаться независимо друг от друга, то есть параллельно.
Если требуется создать надежную охранную систему, то подсоединение датчика движения на свет следует выполнять по схеме, представленной ниже.
Здесь датчики объединены между собой фазным проводом от сети. Нулевой провод поступает на все сенсоры и светильник или сигнализацию без промежуточной коммутации
Здесь важно не путать цвета проводов и контролировать фазу на всех устройствах, чтобы не создать короткого замыкания в схеме. При срабатывании любого из датчиков включиться главный сигнальный светильник или система звукового оповещения
При создании системы с управляемыми светильниками параллельно контактной группе датчиков устанавливается выключатель
Если схема состоит из нескольких датчиков движения, и требуется обеспечить независимое включение каждого из светильников, то выключатель устанавливается на каждом датчике
При создании системы с управляемыми светильниками параллельно контактной группе датчиков устанавливается выключатель. Если схема состоит из нескольких датчиков движения, и требуется обеспечить независимое включение каждого из светильников, то выключатель устанавливается на каждом датчике.
Перед тем, как проверить устройство контроля движения, следует убедиться в соблюдении цветов проводов и надежности их зажима в клеммах.
Параметры выбора прожектора с датчиком движения
Выбор прожекторов в специализированных магазинах большой. Самыми популярными по типу освещения остаются светодиодные устройства. Они отлично фокусируют свет, имеют высокую яркость. Кроме них, в продаже есть прожекторы галогенного типа, созданные на основе инфракрасного излучения. Прочие современные приборы таковы:
- с LED-системой;
- на солнечных батареях;
- с люминесцентными лампами;
- с энергосберегающими ртутными элементами.
Расположение датчика
Способ соединения датчика с основным устройством играет важную роль в том, какая схема подключения будет выбрана. По типу размещения датчика выделяют прожекторы, где сенсор находится непосредственно внутри, под единым корпусом, а также в иной точке осветительного прибора. Реализуются модели с датчиком, который надо закреплять в отдалении от самого прожектора.
В корпусе светильника
Подключить подобный прибор просто, он не требует особых условий. Если сенсор встроен внутрь или жестко закреплен на корпусе, он компонуется с основным оборудованием в заводских условиях. Изделие нужно соединять с сетью обычным способом.
В отдельном корпусе на прожекторе
Когда датчик и прожектор не зависят друг от друга, подсоединить их можно разными методами. Рекомендуемый вариант подключения всегда отмечен в инструкции по применению. Также можно выбрать любую типичную схему и использовать ее. Чаще всего применяется прямое подключение к сети через датчик движения. Он в такой ситуации станет выполнять функцию простого выключателя, который срабатывает по мере появления движения в зоне детекции.
В отдельном корпусе в любом месте
Как в предыдущем варианте, здесь возможны разные типы подсоединения. Вот основные:
Использование дополнительного выключателя. Если последний присоединен параллельно датчику, прожектор может загореться как автоматически, так и при ручном включении. Нередко используется и последовательное подсоединение. Тогда освещение заработает от движения, только если переключатель повернут на ручной режим.
Присоединение нескольких датчиков движения. Это требуется, когда одного осветительного прибора на территории достаточно, но надо, чтобы он загорался от движения в разных зонах участка. Все сенсоры подсоединяются параллельно друг другу, при срабатывании любого включается свет.
Применение дополнительных источников освещения. Если прожектора не хватает на всю территорию, но одного датчика вполне достаточно для срабатывания, то один сенсор используют для монтажа нескольких прожекторов. Все они подключаются параллельно основному устройству
Важно только не превысить допустимую норму по мощности и правильно провести все монтажные работы.
Мощность
Обычно прожекторы для домашнего использования имеют умеренную мощность – 20-150 Вт, этого вполне хватает для освещения небольшой территории. Но для промышленного применения реализуются приборы с мощностью до 500 Вт и выше. Они годятся даже для больших стадионов. На дачу, в частный дом хватает прожектора на 50 Вт. Напряжение сети для приборов стандартное – 180-240 В. Если оборудование очень мощное, потребуется двухступенчатая схема и дополнительный контактор.
Температура излучения
Температура, или цветность излучения, должна составлять 2700-6500 К, чтобы быть комфортной для глаз. Свечение можно выбрать теплое, холодное, в зависимости от индивидуальных предпочтений. Лучшим считается белый свет в пределах 3500-5000 К.
Угол обзора
Чем шире угол обзора, тем больше надо энергии для функционирования оборудования. Для домашнего пользования приобретают прожекторы с углом 180 градусов.
Защитные оболочки конструкции
Все прожекторы будут использоваться на улице, значит, станут подвергаться действию агрессивных факторов. Поэтому их конструкция обязательно должна предусматривать наличие защитных элементов. Высокий класс защищенности гарантирует более длительную эксплуатацию изделия. Маркировка укажет, насколько хорошо корпус и содержимое прибора защищены от воды, грязи, пыли, солнечных лучей, мороза.
Вот основные классы:
- IP20 – защита отсутствует, можно применять только внутри помещения (не годятся для уличных прожекторов);
- IP21-23 – используются в неотапливаемых помещениях, есть защита только от конденсата;
- IP50 – корпус защищен от пыли, подходит для промышленных целей (гидроизоляции нет);
- IP54 – прибор защищен от влаги, не портится даже при высокой влажности воздуха;
- IP67-68 – 100 %-я гидроизоляция, не реагирует на осадки.
Как настроить ДД для освещения? 3 главных правила
Корректная работа датчика зависит как от правильной схемы подключения, так и от верного выбора его размещения. Но чтобы избежать ложных срабатываний устройства, нужно соблюсти правила:
- В контролируемой зоне не должны находиться отопительные приборы и устройства с электромагнитным излучением;
- На устройство не должен попадать поток воздуха от системы кондиционирования или вентилятора;
- Исключить попадание на корпус прямого солнечного света.
Но бывают и другие причины сбоя работы оборудования. Например, если в семье есть животное, то каждый раз, когда будет им пересекаться зона действия прибора, свет будет включаться. В этом случае регулируется чувствительность датчика и устанавливается минимальное значение для подачи тревоги, или приобретается другая модель, имеющая функцию игнорирования объектов с весом менее 25 кг.
Настройка 3-х основных параметров
Современные ДД регулируют чувствительность, угол обзора, освещенность и время задержки отключения света. Правильно настроенные параметры значительно экономят расходы на электроэнергию. В старых устройствах есть возможность регулировать только два параметра: время отключения и чувствительность или время отключения и освещенность.
Настройку оборудования нужно начинать с регулировки угла обзора. Современные модели оснащены специальными детекторами, закрепленными на шарнирах. Эти элементы нужно установить так, чтобы направление инфракрасных лучей охватывало наибольшую площадь помещения. Здесь учитывается не только угол установки, но и высота расположения устройства.
Далее настраивается чувствительность. На корпусе он обозначается клавишей «SENS». Регулирование происходит в диапазоне от минимального до максимального показателя. Это наиболее сложный этап в настройке прибора — нужно отрегулировать работу датчика, чтобы он не срабатывал на животных, но включал свет при появлении человека.
Следующий шаг — настройка порога освещенности. Клавиша «LUX» регулирует ДД на включение света при наступлении темноты. Рекомендуется поставить клавишу на максимальное положение и отрегулировать сенсор в вечернее время.
Заключительным этапом идет регулировка задержки включения. Время настраивается клавишей «TIME», работающей в диапазоне от 5 до 10 секунд. Настройка осуществляется индивидуально для каждого пользователя, учитывая его пожелания.
Как отрегулировать датчик движения для освещения в подъезде: 15/30
Схема монтажа и правила регулировки работы ДД, установленных в подъезде, те же, что и для устройств, предназначенных для жилых помещений. Разница лишь в том, что большая площадь лестничной площадки может быть не полностью охвачена зоной приема сигнала оборудования. В этом случае потребуется монтаж дополнительных датчиков, подключенных напрямую к фазе и нулю. Лампочка соединяется с фазой через провод.
Правильно настроенный датчик движения, установленных в подъезде, имеет радиус действия 6 – 8 метров. Угол обзора выставляется, учитывая размеры лестничной площадки, но чаще всего 15° по вертикали и до 30° по горизонтали.
Как проверить ДД для освещения: цель — 0 ложных сигналов
Во время эксплуатации устройства владельцы могут сталкиваться с ситуациями, когда оборудование неправильно работает или происходит ложное срабатывание.
Для настройки необходимых параметров нужно дождаться такой интенсивности естественного света, при котором датчик будет срабатывать и включать свет. Поворачивая регулятор LUX, находим то положение, при котором будет включаться лампочка.
Если устройство не реагирует на присутствие человека в контролируемой зоне, то нужно увеличить уровень чувствительности. А в случае ложного включения освещения без обнаружения человека, порог чувствительности нужно снизить.
Разновидности датчиков движения.
Как подключить датчик движения к лампочке схема. Датчики движения также отличаются по категориям. Это могут быть укомплектованные лампочками в сборе, которые подключаются в сеть. Следующий вариант – это сами датчики, у которых отсутствует механическая развязка, и в наше время их уже не производят. Они приспособлены для простой лампы, имеют специальную защиту, гарантирующую мягкое включение. С иными лампами не работает.
Следующий датчик, снабженный электромеханической развязкой, включает реле, управляющее лампой, и управление. Он совместим с различными лампами, но имеется ограничение на применение люминесцентных источников света в зимних условиях на открытом воздухе.
Датчики откликаются на звуковые колебания, движение, а также на тепловое излучение. Данные параметры могут разнообразными способами комбинироваться. Датчики могут снабжаться фотоэлементами, чтобы избежать включения в дневное время. Выбор типа устройств зависит от средств, которыми вы располагаете. Если отсутствуют глухие зоны и площадь участка, которую нужно охватить достаточно велика, рекомендуется остановить выбор на инфракрасном датчике. На один источник света есть возможность установить несколько датчиков. При этом отпадает необходимость в двух линиях. Теперь, когда выключатель не включен, функционирует датчик движения. При включенном выключателе датчик не работает.
Данные устройства бывают различной конструкции. Некоторые вкручиваются в патрон. Выглядят они как переходник, но внутри него монтируются различные датчики движения. Неудачные варианты смотрятся коробочками с клеммами. Вопрос, как подключить датчик движения к лампочке, решается по-разному. Классический датчик – реагирование его исключительно на движение. Свет зажигается, когда объект начинает двигаться, напряжение подается на клеммы, согласно инструкции. Следующий вариант усложненный, когда свет включается от выключателя или датчика, к ним подключается и фаза.
Рассмотрим все, что касается монтажа. Намного удобнее и безопаснее работать при отключенной сети, предварительно выключив автоматы. Затем следует найти точку установки, выполнить подключения, перед проверкой удостовериться, что никого нет рядом и включить. После этого, выполнить настройку сенсоров, установить время работы соединения. Когда имеется микрофон – проверить чувствительность.
Если схему усложнить, перед светильником можно установить защиту от перегорания, которая гарантирует мягкое включение. Это позволяет избежать резкого перегрева нити накала, от которого перегорают лампы. При этом не происходит скачка напряжения.
Энергосберегающие светильники не приспособлены к частым включениям, комбинировать их с датчиками не имеет смысла, они просто перестают работать. Также не следует увлекаться светодиодными лампами, поскольку это слишком дорогое удовольствие. Подобные лампы обладают большим ресурсом, и устанавливать их необходимо в местах, где этот ресурс можно выработать.
Производители ламп иногда намеренно ставят детали, рассчитанные на строго определенный срок эксплуатации, так как нет никакой выгоды выпускать вечную лампочку, которая навредит бизнесу. В случае, когда необходимо решить, как подключить датчик движения к лампочке, лучше использовать лампу накаливания с блоком защиты. Обойдется это намного дешевле и прослужит долго.
Настройка датчика движения для уличного фонаря
В отличие от моделей, применяемых в помещениях, датчики, устанавливаемые на улице, имеют более прочный, термо- и влагостойкий корпус. По параметрам настройки они практически не различаются. Поэтому инструкция выглядит аналогично выше рассмотренному варианту:
- Устанавливаем и подключаем прибор по заводской инструкции.
- Выбираем угол обзора и фиксируем его правильном положении.
- Проверяем прибор на исправность с установленными настройками.
- При необходимости вносим корректировки.
Некоторые современные модели имеют пульт дистанционного управления для настройки параметров. Это весьма удобно, так как позволяет экономить силы и время при размещении детектора на большой высоте.
Обозначение клемм сенсора
Существуют два основных варианта конструкций датчиков – с двумя клеммами для подключения или с тремя. Стандарта на маркировку клемм не установлено, и каждый производитель волен вводить свою систему обозначений. Но в большинстве случаев для двухвыводных датчиков выводы маркируются:
- L – для подключения фазного провода сети 220 вольт;
- L1 – для подключения провода к нагрузке (возможны варианты Out или стрелка, направленная наружу и т.д.).
У трехпроводных моделей клеммы обозначаются:
- L – для подключения фазного провода сети 220 вольт;
- N – эту клемму надо соединить с нулевым проводом;
- А – выход для управления нагрузкой (возможны варианты Out или стрелка, направленная наружу и т.д.).
Подключение проводки с детектору
Варианты подключения для разных модификаций рассмотрены ниже.
