Подключение розетки 380 вольт

Оформление разрешительной документации для подключения

Для начала необходимо подготовить проект, в котором будет прописано оборудование, требующее более высокого, чем в обычной домашней сети, напряжения. Основываясь на характеристиках оборудования, планируемого к подключению, УК составляет технические условия, в которых прописываются сечения кабелей, параметры заземления и прочие данные, обязательные для исполнения. После этого составляется акт, в который входят отчеты сотрудников, осуществлявших проверку оборудования и подтверждающих необходимость подачи питания 380 вольт в дом.

Но есть и исключения из этих правил. Если от частного дома до ближайшей трехфазной силовой линии более 500 м, то подключение высокого напряжения невозможно – никто не даст подобного разрешения, даже при условии, что владелец самостоятельно установит дополнительные столбы. В этом случае, если подобное питание необходимо, единственным выходом остается установка генератора 380 вольт, работающего на дизельном топливе или бензине.

Схемы подключения

План подсоединений отличается у различных видов розеток 380 в. Характеристики и подключение тоже разнятся. Выше уже была рассмотрена схема пятиконтактной розетки, теперь предлагается подробнее рассмотреть подключение 4 контактов.

Виды старых образцов розеток вполне успешно можно использовать в современной системе пятижильной проводки с применением заземления TN-S. В этой схеме защита от тока утечки обеспечивается проводом заземления PE, который присоединен к центральной шине заземления PE. Этот проводник подключается прямо к электропроводящей части корпуса оборудования, а не к отсутствующему в данном случае заземляющему контакту розетки.

Естественно, что трехфазный прибор должен быть неподвижным, чтобы не переподключать заземление.

Разъемные соединения для пятипроводной сети

В этой системе конструкция подключения усложняется, а безопасность пользования значительно повышается.

Принципиальная электрическая схема

Корпус электрического прибора через пятый провод, называемый РЕ-проводником, надежно соединяется с нулем питающего трансформатора, а в состав защит добавляется УЗО.

При пробое изоляции между потенциалом любой фазы и корпусом через РЕ-проводник создается ток утечки, который сразу фиксируется дифференциальным органом УЗО, и оно автоматически отключает питание, ликвидируя риски получения электрической травмы.

Конструкция разъемного соединения

В состав многочисленных видов разъемов для трехфазной сети с пятью проводами дополнен еще один контакт.

В этой конструкции коммутация жил кабеля осуществляется по предыдущему методу, но структура их обозначений изменилась на современный европейский стандарт.

Способы подключения проводов

Для маркировки фаз используется первая буква от английского слова «Line» — линия и осуществляется их нумерация арабскими буквами. В итоге мы имеем:

Обозначение рабочего нуля маркируется буквой «N», обозначающей «нейтральный провод», а защитного — значком заземления.

В большинстве конструкций для коммутации проводов используется винтовое соединение с шайбами. Но это не единственный метод.

Безвинтовое подключение провода

Производители современных разъемов для трехфазной сети, постоянно совершенствуя свою продукцию, разработали удобную и безопасную технологию монтажа, основанную на создании электрического контакта с жилой провода за счет прорезания его слоя изоляции специальным ножом с фиксацией.

Виды устройств и их особенности

Разновидностей штепсельных розеток и блоков довольно много. У каждого типа свои конструктивные особенности и предназначение.

1. Скрытые приборы монтируют прямо в стену — в специальные подрозетники.
2. Открытые устройства выпускают для тех квартир, где электропроводка не спрятана в стену.
3. Выдвижные розеточные блоки монтируют в стол или другую мебель. Их удобство в том, что после эксплуатации приборы легко спрятать от посторонних глаз и шаловливых детских рук.

Приборы отличаются методом зажима контактов. Он бывает винтовым и пружинным. В первом случае проводник фиксируют винтом, во втором — с помощью пружины. Надежность последних больше, однако в продаже их найти не так просто. На стенах устройства закрепляют тремя способами — лапками с зубчатыми краями, саморезами или специальной пластиной — суппортом, который облегчает как установку, так и демонтаж розетки.

Помимо обычных, недорогих устройств существуют модели, оснащенные заземляющими контактами. Это лепестки располагаются в верхней и нижней части, к ним крепят провод заземления. Для обеспечения безопасности выпускают розетки, оборудованные шторкам либо защитными крышками.

Основные популярные типы

К ним относятся:

• вид «С», он имеет 2 контакта — фазу и ноль, обычно покупается, если предназначен для техники малой либо средней мощности;
• тип «F», помимо традиционной пары оснащается еще одним контактом — заземляющим, эти розетки становятся более популярными, так как для квартир в новостройках заземляющий контур стал нормой;
• Вид «Е», отличающийся от предыдущего только формой контакта заземления, это штырь, такой же, как и элементы вилки розетки.

Последний тип встречается реже остальных, так как он менее удобен в эксплуатации: разворот штепселя на 180° при такой розетке невозможен.

Защищенность корпуса — следующее различие моделей. Степень безопасности обозначают индексом IP и двухзначным числом, следующим за этими буквами. Первая цифра обозначает класс защиты от пыли, твердых тел, вторая — от влаги.

1. Для обычных жилых комнат достаточно моделей класса IP22 либо IP33.
2. IP43 рекомендуют покупать для детских, так как эти розетки оснащены крышками/шторками, блокирующими гнезда, когда техника не используется.
3. IP44 — тот минимум, что необходим для ванных комнат, кухонь, бань. Угрозой в них может быть не только сильная влажность, но и брызги воды. Подойдут они для монтажа в подвалах без отопления.

Установка розетки на открытом балконе — достаточное основание для покупки изделия с большей степенью защиты, это как минимум IP55.

Виды розеток

Силовые соединения отличаются по форме, способу крепления и количеству контактов. Розетка может иметь от 3 до 5 подключений

Чтобы разобраться в чем отличие, важно изучить принцип работы. В странах СНГ используется трехфазная сеть напряжением в 380В

В стандартной квартире используется 220В. Данный показатель можно получить соединив одну из трех фаз с нулевым проводом. Чтобы выполнить подключение промышленной розетки на 380 вольт, достаточно объединить две фазы и нулевой провод. Подобный принцип подключения имеет обычная электрическая плита.

Существует несколько стандартов силовых разъемов:

• 2Р+РЕ — используется две фазы и один заземленный контакт;
• 3Р+РЕ — 3 силовых кабеля и один заземленный;
• 3Р+РЕ+N — 3 фазы, одна земля и ноль;
• 3Р+N — три силовых контакта и один нулевой.

Розетка 380В 2Р+PE Розетка 380 3Р+РЕ

Розетка 3Р+РЕ+N Вилка 380 3Р+N

Коммутационные соединения различаются не только по количеству контактов, но и по строению корпуса. Есть кабельные конструкции, служащие соединению переносимых устройств. Фланцевые коммутаторы изготовлены с креплением, которое можно встраивать в стену прямо или под углом. Последний вид — накладные розетки. Некоторые корпуса комплектуются дополнительным защитным колпачком.

Маркировка

Буквой P обозначают силовой или фазный провод, N — нулевой, а обозначение PE указывает на заземляющий кабель. Также провода имеют цветовую маркировку. Правила устройства электроустановок требуют обозначать фазу бардовым, красным или коричневым цветом, ноль — синим или голубым оттенком. Земля окрашивается в два цвета — желтый и зеленый. Кроме вольтажа, на корпусе указывается максимально допустимая сила тока. Промышленная розетка 380в способна выдержать 16А, что для обычной сети приемлемо. Для более мощных используют соединения на 32, 63 и 125 ампер

Чтобы избежать перегрева и воспламенения, важно заранее проверить силу тока электросети

Также маркировка может обозначать степень защиты. IP44 указывает на то, что розетка изолирует электропроводящие площадки от попадания брызг воды и частичек пыли. Часто такие корпуса комплектуются накладной защитой.

Пошаговая инструкция по установке розетки с 4 контактами

Расположение контактов – вид сзади

Правильная установка позволит избежать непредвиденного прерывания подачи электроэнергии, соединения проводов между собой. Инструкция:

Обесточить линию – главное при работе с электричеством

Важно проверить наличие тока непосредственно перед установкой специальным индикатором (омметр или подобное).
Разноименные фазы подключить на контакты L1, L2 , L3 – можно в произвольном порядке.
Для микроконтакта на заземление используется отметка на панели – здесь закрепляют заземляющий провод.

Отличия трехфазной сети от однофазной

Чтобы отличить трехфазное подключение от однофазного, достаточно обратить внимание на кабель, идущий от электрощита к розетке. В старых квартирах он имеет всего две жилы

В современных многоэтажках уже можно увидеть три провода в одном кабеле.

Это однофазное подключение на 220 вольт. По одному проводу проходит ток, а второй обладает нулевым потенциалом. Третья жила выполняет функцию заземления. Но она нужна в проводке только в качестве дополнительного предохранителя, если по какой-то причине нулевой провод перестанет выполнять свое предназначение. Например, при его обрыве.

Подключение 380 вольт выполняется через кабель, который имеет 4 жилы. Человек, далекий от всех этих тонкостей может подумать, что по четвертому проводу передается какая-то дополнительная, особая энергия. Поэтому у него складывается мнение, что трехфазную сеть питает станция специальной конструкции. Которая вырабатывает напряжение в 380 вольт, вместо обычных 220.

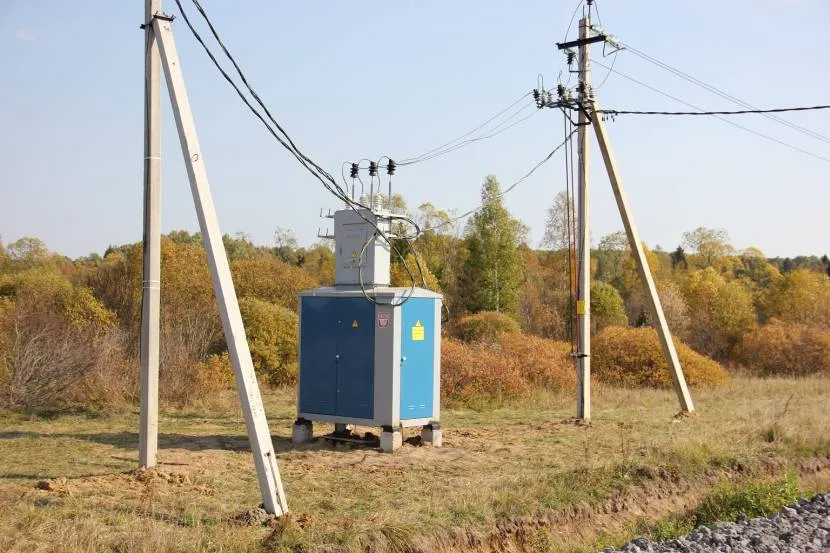

Уличная подстанция на 380 вольтИсточник spb-elektromontazh.ru

На самом деле все проще, чем кажется. Все упирается в мощность. Однофазная сеть рассчитана на питание обычных бытовых приборов. Сюда входят лампочки электро накаливания, телевизоры, холодильными и другая аппаратура, которую мы повседневно используем у себя дома. Мощности сети вполне достаточно для их работы. Даже если они все будут включены одновременно.

А трехфазная сеть просто состоит из трех однофазных и одного нулевого провода. Вот потому то для нее и нужен кабель с четырьмя жилами. Бывает, что добавляют и пятую, как в случае с однофазной проводкой. В виде того же предохранителя.

И если к частому дому идет напряжение в 380 вольт, то это не говорит, что владельцу нужно покупать какой-то особый холодильник или телевизор. Просто для бытовых нужд используется только один провод с фазой и другой с нулевым потенциалом. В итоге получают все те же 220 вольт. А два других фазных провода, можно сказать, остаются в запасе. Они перекрывают недостаток мощности, когда к сети подключается действительно особые электрические агрегаты.

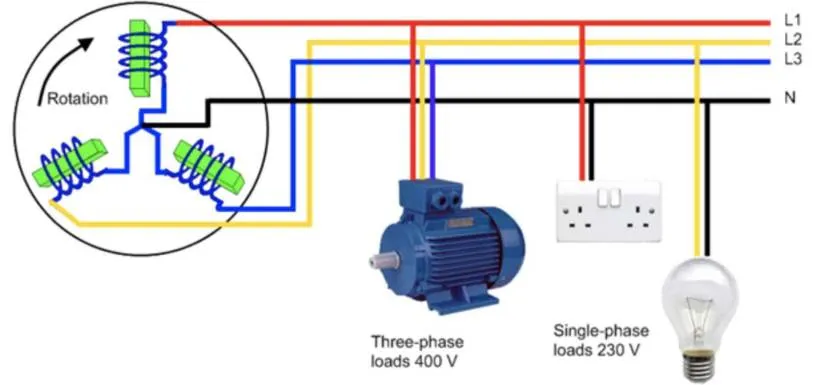

Схема трехфазной сетиИсточник donghocambien.com

Речь идет, например, об асинхронных электродвигателях с короткозамкнутым ротором. Они рассчитаны на большую мощность, чем обычные моторы, питающиеся от сети напряжением в 220 вольт. И если их подключить к простой розетке в квартире, то двигатель никогда не сможет набрать своих максимальных оборотов. Ясное дело, что КПД прибора станет очень низким.

Проверка электрического прибора

Перед тем, как подключать устройство, советуем убедиться в его исправности – для этого, нужно замерять полное сопротивление на контактах вилки. Провод каждой обмотки должен показывать одинаковое значение активного сопротивления.

Рабочий ноль и каждые отдельные фазы, а точнее их соединение должно равняться одному и тому же показателю, о котором мы упомянули раньше.

В итоге, необходимо также замерять показатель последовательного подключения на фазных контактах. Он должен равняться удвоенной величине предыдущего показателя. В таком случае, прибор полностью исправен и готов к работе.

Проверка электрического прибора

Перед тем, как подключать устройство, советуем убедиться в его исправности – для этого, нужно замерять полное сопротивление на контактах вилки. Провод каждой обмотки должен показывать одинаковое значение активного сопротивления.

Рабочий ноль и каждые отдельные фазы, а точнее их соединение должно равняться одному и тому же показателю, о котором мы упомянули раньше.

В итоге, необходимо также замерять показатель последовательного подключения на фазных контактах. Он должен равняться удвоенной величине предыдущего показателя. В таком случае, прибор полностью исправен и готов к работе.

Устройство трехфазной розетки

Устройство электрической розетки на три фазы может отличаться конструкцией и дизайном, но все они выполняются с контактами, количество которых составляет не менее четырех, где три являются фазными, а четвертый – это нулевой контакт или заземление. На рисунке ниже изображена трехфазная розетка в паре с вилкой, образующие разъемные электрические контакты.

Трехфазные вилка с розеткой

Количество разъемов в розетке выбирается следующим образом:

1. Если подключение нагрузки делается по схеме “треугольник”, количество разъемов должно быть четыре: 3 фазы A, B, C + защитный ноль PE.
2. Когда нагрузка подключена по схеме “звезда”, количество гнезд будет равно пяти: 3 фазы A, B, C + нейтраль N + земля PE.
3. Для обеспечения очень высокой защиты от поражения током применяют семь разъемов: 3 фазы (каждая со своим рабочим нулем) + PE. Здесь каждая фазная цепь имеет свое УЗО.

Четырехконтактную розетку можно применять только в схеме соединения нагрузки треугольником, а пятиконтактную – в обеих схемах (“треугольник” или “звезда”). Подключение питания делается только к соответствующим клеммам. Тогда через данную розетку можно будет включать разные электроприборы.

Диаметр подключенных к трехфазной розетке проводов должен быть не менее 2,5 мм2. Для мощной нагрузки он достигает 6 мм2.

Розетки классифицируются следующим образом:

1. Способ установки. Модели открытого типа устанавливаются для внешней проводки и крепятся накладным способом. Применяются внутри и снаружи дома, а также при повышенной влажности среды (в зависимости от уровня защиты). В жилом помещении со скрытой проводкой преимущественно используются розетки закрытого типа, утопленные в стену. Для монтажа требуется сделать в ней углубление и установить подрозетник.
2. Стойкость к внешнему воздействию определяется по маркировке кодом IP с двумя цифрами. Первая – характеризует уровень защиты от посторонних частиц, где 0 означает отсутствие защиты, а 6 – максимальную (полная пыленепроницаемость). Следующая цифра означает влагозащищенность, где 0 – это отсутствие защиты, а 8 – устройство может находиться под водой длительное время. На практике часто встречаются розетки и вилки с маркировкой IP44, обозначающей достаточный уровень защиты от внешней среды в условиях повышенной влажности.
3. По назначению. Розетки бывают без заземления и подключаются к электроприборам, у которых заземляющий контакт отсутствует. Устройства с заземлением через вилки выполняются путем добавления специальных разъемов (тип СЕЕ 7/5) или за счет наличия упругих контактов по бокам (тип СЕЕ 7/4). Выпускаются розетки с пластиковыми защитными шторками, которые открываются, если штырьки вилки вставлять в разъемы одновременно. Модели могут содержать выталкиватели вилки, таймеры и УЗО.

СХЕМА ПОДКЛЮЧЕНИЯ ВИЛКИ 380 Вольт

Теперь можно подключать провода к клеммам механизма нашей вилки абб 380 вольт. При этом схема расположения контактных штырьков штекера выглядит следующим образом

Не путайте со схемой подключения проводов к клеммам трехфазной вилки.  Подсоединять провода к клеммам механизма вилки нужно согластно маркировкам напротив каждой из них. Ниже представлення подробная схема подключения трезфахной вилки.

Итак, далее производим подключение проводов к трехфазной вилке согласно схеме. При этом, как вы помните, в нашем случае нулевую клемму оставляем пустой. Для другого оборудования, где рабочий ноль требуется, подключаются все провода.

Помещаем зачищенные жилы в клеммные колодки и затягиваем крепежные винты.

После того, как мы убедились в надежности и безопасности соединения, собираем силовой штекер. В первую очередь накручиваем на механизм розетки корпус, защищающий контакты. А затем на корпус накручивается кабельный ввод-зажим.

При этом конструкция данного штекера, а именно кабельного зажима, выполнена так, что чем больше вы его закручиваете, тем надежнее фиксируется питающий кабель в вилке. Эта особенность позволяется подключать вилки на 380 вольт к трехфазному электрооборудованию с питающими кабелями различных сечений. Надежно зажатый в штекере кабель защитит от вероятности случайного выдергивания проводов из клемм.

После окончания монтажа, можно включать вилку в силовую трехфазную розетку и пользоваться электрооборудованием.

Правила распределения

Как очевидно из вышесказанного, ответ на вопрос, как распределить нагрузку по фазам в частном доме, кроется в равномерном делении потребителей на все токопитающие жилы. Популярным способом является подключение отдельной группы розеток в комнатах к отдельному фазному проводу. Причём последующая группировка происходит так, чтобы оптимизировать нагрузку на сеть. По аналогичному принципу подключается и освещение, распределение нагрузки по фазам проводника должно быть равномерным.

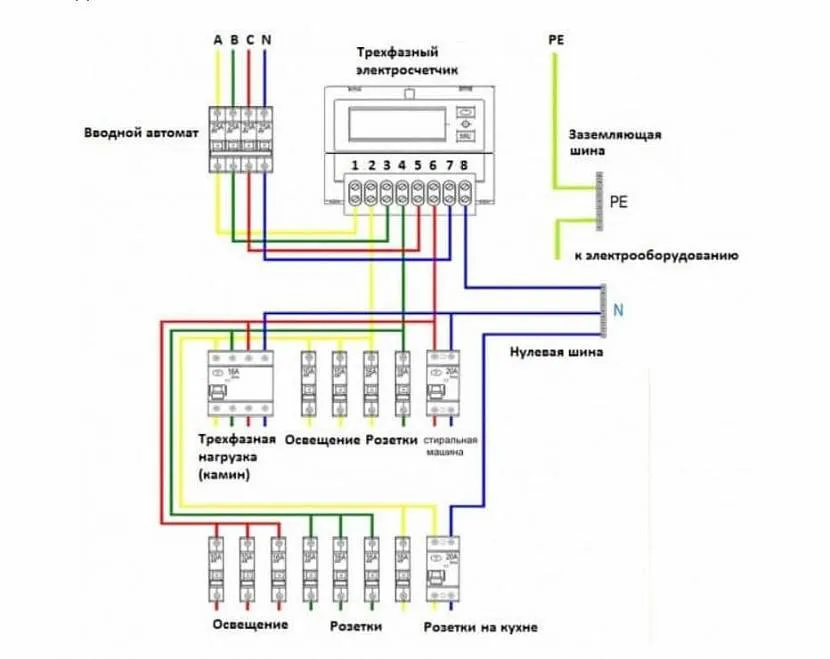

Схема распределения трёх фаз для энергоснабжения коттеджа Источник samelectrik.ru

Приведённое выше изображение показывает правильное подключение 380 вольт, 3 фазы. Частный дом, схема электроснабжения которого представлена, «разведён» правильно, с учётом всех требований.

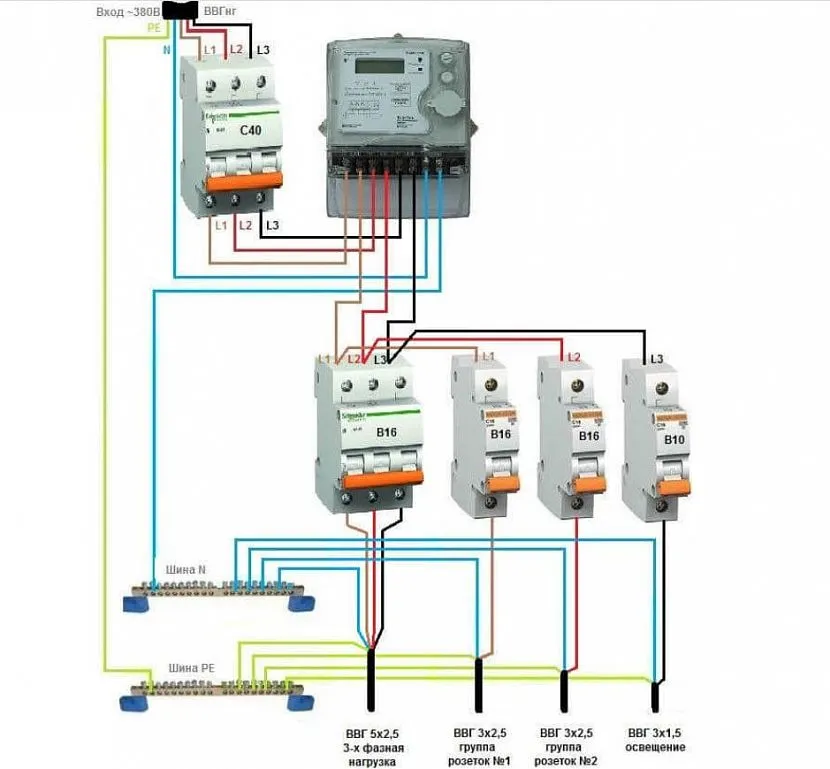

Схема правильного подключения электрощита для загородного дома Источник samelectrik.ru

Следующее изображение показывает правильное подключение электрощитка на 380 вольт 3 фазы. Частный дом, схема технологического присоединения которого показана на картинке, подсоединён верно, что снижает вероятность отключения автоматов в результате перегрузки сети.

Разъемные соединения для пятипроводной сети

В этой системе конструкция подключения усложняется, а безопасность пользования значительно повышается.

Принципиальная электрическая схема

Корпус электрического прибора через пятый провод, называемый РЕ-проводником, надежно соединяется с нулем питающего трансформатора, а в состав защит добавляется УЗО.

При пробое изоляции между потенциалом любой фазы и корпусом через РЕ-проводник создается ток утечки, который сразу фиксируется дифференциальным органом УЗО, и оно автоматически отключает питание, ликвидируя риски получения электрической травмы.

Конструкция разъемного соединения

В состав многочисленных видов разъемов для трехфазной сети с пятью проводами дополнен еще один контакт.

В этой конструкции коммутация жил кабеля осуществляется по предыдущему методу, но структура их обозначений изменилась на современный европейский стандарт.

Способы подключения проводов

Для маркировки фаз используется первая буква от английского слова «Line» — линия и осуществляется их нумерация арабскими буквами. В итоге мы имеем:

• L1;
• L2;
• L3.

Обозначение рабочего нуля маркируется буквой «N», обозначающей «нейтральный провод», а защитного — значком заземления.

В большинстве конструкций для коммутации проводов используется винтовое соединение с шайбами. Но это не единственный метод.

Безвинтовое подключение провода

Производители современных разъемов для трехфазной сети, постоянно совершенствуя свою продукцию, разработали удобную и безопасную технологию монтажа, основанную на создании электрического контакта с жилой провода за счет прорезания его слоя изоляции специальным ножом с фиксацией.

Последовательность работы мастера показана четырьмя фотографиями:

• №1 — поднесение к гнезду соединения изолированной и не зачищенной жилы;
• №2 — вдвигание конца жилы вглубь отверстия до упора;
• №3 — установка в гнездо наконечника плоской отвертки;
• №4 — подъем ее рукоятки вверх до упора, обеспечивающего прокол диэлектрического слоя и создание через лезвие ножа плотного электрического контакта.

Работнику остается только убедиться в прочности созданного механического соединения и надежности удержания жилы внутри гнезда.

Как правильно обозначаются розетки и выключатели на схемах

Любой правильный ремонт или стройка начинаются именно с чертежа, и от того насколько грамотно он составлен, порой зависит абсолютно все. Ведь на чертеже не только обозначается где и как будут прокладываться питающие провода, но также указываются распределительные коробки, розетки и выключатели и каждый из этих элементов имеет свое условное обозначение. В этой статье я вам расскажу, как обозначаются розетки и включатели открытого, скрытого размещения и многое другое.

Нормативные документы

Для того, чтобы в каждом конкретном случае энергетик не придумывал «велосипед» и составленную схему мог прочитать абсолютно любой энергетик были введены стандарты, данный материал основан на ГОСТ 21.210-2014 . В качестве основы взяты элементарные геометрические фигуры, комбинируя оные и можно получить условное обозначение того или иного элемента.

Как изображаются розетки

Начнем мы наше с вами рассмотрение с самых простых розеток внешней установки: итак, условное обозначение их таково:

Это были розетки без заземления, а с заземляющими контактами скрытого монтажа, они рисуются следующим образом:

Если взглянуть на схемы, где обозначены розетки в ванной комнате, то можно увидеть, что внутренняя часть их закрашена. Это означает, что эти розетки имеют повышенную защищенность от влаги IP 44 или даже IP 55.

Компьютерные розетки обозначаются так:

Единственным нюансом является тот фактор, что по ГОСТу непонятно каким образом обозначать влагозащищенную розетку внутренней установки.

Вроде с розетками все более-менее понятно, давайте теперь узнаем как же обозначаются выключатели.

Условное обозначение выключателей

Изображение выключателей так же стандартизировано и представляют собой окружность с черточкой в верхней половине с крючком на конце:

Выключатели скрытой установки изображаются следующим образом

Все выше представленные выключатели относятся к коммутационным аппаратам с защитой IP 20-23. Обозначение влагозащищенных выключателей от обычных отличается лишь тем, что у защищенных закрашивается окружность.

Проходные переключатели обозначаются следующим образом:

Зачастую, для экономии места и денег выбираются так называемые совмещенные блоки, в состав оных входит, например, розетка и выключатель. Такие гибриды имеют свое собственное изображение, оные давайте рассмотрим более подробно.

Вот таким образом и обозначаются розетки и выключатели согласно действующему ГОСТу. Эта информация позволит вам грамотно прочитать, а так же составить схему проводки в вашем доме или квартире.

СХЕМА ПОДКЛЮЧЕНИЯ

Не зря она называется трехфазной, ведь электропитание происходит через 3 фазы и нейтраль (N). Фазы обозначают L1, L2, L3. При всем этом, львиная доля потребления равномерно распространится по одной фазе. Специально для нагрузки на три фазы нужно создать выделенную группу. Фото, что находится ниже, показывает трехфазную схему в помещении, работающем от сети 380В.

Сперва входная часть оборудуется 40 амперным трехполюсным автоматом. Дальше к нему направляют три жилы: черную, красную и коричневую. Как видно на фото, справа вверху располагается счетчик. Понятно, что он тоже должен быть трехфазным. Синим проводом обозначен ноль. Он тоже подключается к счетчику, после чего идет от выхода из него на специальную шину (N) нуля. Дальше от шины ноль распределяется группе освещения, розеток и фазной нагрузки.

Система подключения имеет две группы розеток и группу освещения. Каждая эта группа имеет свою фазу. Цепочка трехфазная выделяется самостоятельной линией. Самая простая схема подключаемого оборудования включает в себя соединение цепи через автомат и выводом ее на группы розеток. А благодаря подходящим вилкам, розетка может передавать трехфазную нагрузку.

Сегодня доступно большое количество видов трёхфазных розеток, о которых мы поговорим позже. Если говорить о нагрузке, то на 1 киловатт нужно 2,5 А

В том случае, когда система подключения имеет УЗО, важно точно рассчитать нагрузку

Защита от скачков напряжения в квартире

Для того, чтобы предотвратить скачки напряжения в электросети и защитить проводку от перегрузки, нужно соблюдать осторожность в пользовании удлинителями и тройниками. Когда в сети возникает перегрузка, проводка начинает нагреваться и может произойти короткое замыкание, либо возгорание. Немаловажен так же такой фактор, как сечение проводки (упрощенно – ее толщина), от которой зависит ее выносливость

Поэтому, в идеале, необходимо рассчитывать нагрузку не только на отдельные розетки, но и на всю электросеть квартиры. Тогда будет проще определить общую допустимую мощность электроприборов, ламп и люстр

Немаловажен так же такой фактор, как сечение проводки (упрощенно – ее толщина), от которой зависит ее выносливость. Поэтому, в идеале, необходимо рассчитывать нагрузку не только на отдельные розетки, но и на всю электросеть квартиры. Тогда будет проще определить общую допустимую мощность электроприборов, ламп и люстр

Такие меры предосторожности особенно полезны в старых домах

Существуют некоторые нормы, по которым в каждой комнате должно быть не менее 2 розеток (по 1 на каждые 4 кв м площади), а на кухне – 4. Но, на сегодняшний день этого количества бывает недостаточно. Чтобы не перегружать имеющиеся розетки, лучше провести дополнительные, с учетом общей допустимой нагрузки на проводку.

Соблюдая простые меры предосторожности, так же, поддерживая проводку в доме в исправном состоянии, можно обезопасить свое жилище от пожара и долго сохранять электроприборы в рабочем состоянии

Схема подключения однофазного генератора в трехфазную сеть

Рассмотрим ключевые моменты подключения однофазного генератора в трехфазную сеть. Недавно на форуме была создана данная тема, и я решил дать более развернутый ответ, а также обсудить этот вопрос на блоге, поскольку на форум многие читатели не заходят.

Подключение однофазного генератора актуально для частных домов, коттеджей, которые хотят иметь у себя независимый источник питания.

Многие дома повышенной комфортности (коттеджи) имеют трехфазный ввод из-за большой потребляемой мощности. Здесь может встать вопрос: а какой нужен генератор? Напрашивается трехфазный генератор необходимой мощности.

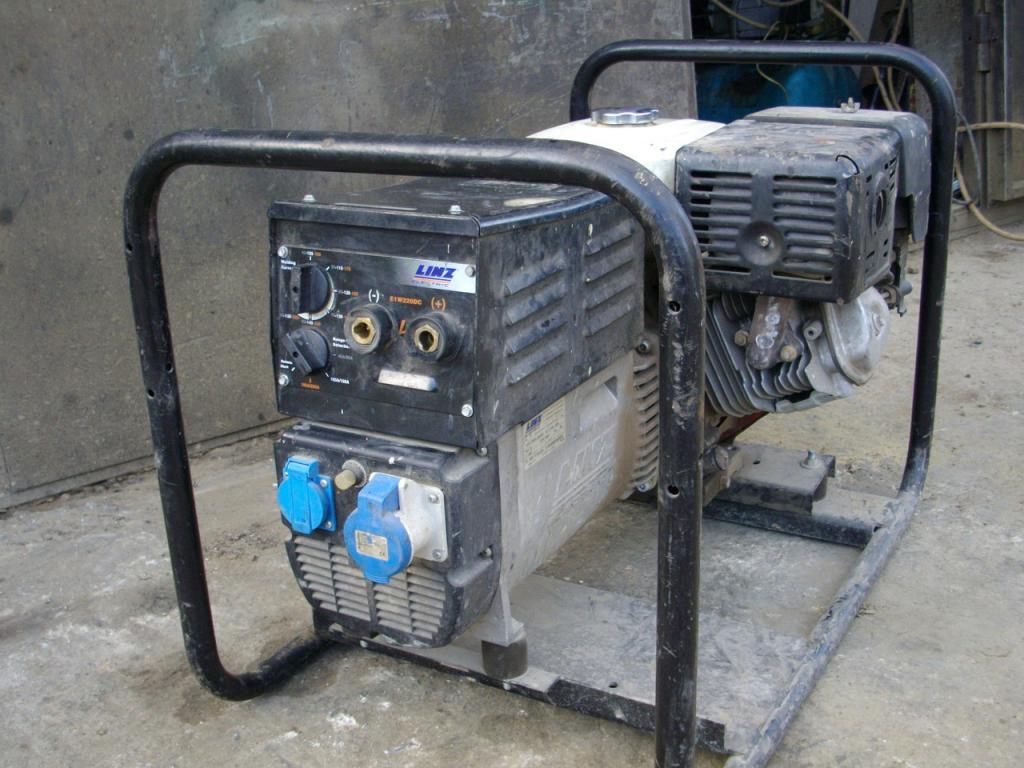

Генератор для частного дома

А действительно ли нужен трехфазный генератор?

На этот ответ я однозначно не отвечу, однако, предполагаю, что однофазный генератор будет дешевле трехфазного.

Чем плох трехфазный ввод, я уже рассказывал. Основная проблема – очень трудно добиться равномерного распределения по фазам. Возможно, генератор не очень хорошо переносит такие режимы работы, когда постоянно будет перекос фаз.

А как же наш трехфазный щит переделать в однофазный?

Все очень просто. Схема автоматического включения однофазного генератора в трехфазную сеть:

Схема подключения однофазного ДГ в трехфазную сеть

Для этого нам понадобятся всего 2 контатора, не считая вспомогательных элементов.

В нормальном режиме потребители подключены к трехфазной сети через контактор КМ1. В случае отключения основного питания происходит запуск генератора. Запуск можно сделать используя дополнительный контакт контактора КМ1. Контактор КМ1 отключается, а контактор КМ2 включается и объединяет 3 фазу в одну.

Если вам не требуется автоматический запуск генератора, то вместо данного АВР можно применить, например, кулачковый переключатель на соответствующую мощность. Схема соединения – аналогично КМ2. Здесь мы должны использовать либо два ручных переключателя, либо 1 переключатель, а питающую сеть отключать вводным автоматическим выключателем.

Какое решение предпочтительнее? Выбор за вами.

Также советую пересмотреть мои старые статьи:

Советую почитать:

комментариев 18 “Схема подключения однофазного генератора в трехфазную сеть”

«При этом не стоит забывать, что мощность однофазного генератора будет не менее чем в 2 раз больше трехфазного.»

Про сечение нуля не написали.

Не понял вопрос про мощность.

Сечение нуля — не менее сечения фазного провода. Например, ВВГ-3×16.

Почему мощность однофазного генератора будет как минимум в 2 раза больше трехфазного?

По поводу нуля. Какой кабель проложить от АВР до распределительного щита при трехфазном вводе с мощностью 15 кВт. Дизель допустим аварийный на 15 кВт.

Дизель однофазный соответственно.

Рассчитываете ток, подбираете автомат,а потом выбираете сечение кабеля. На 15кВА — ВВГ-3×16

а как тогда в трехфазном режиме от сети будет питание?

Питающий кабель от трехфазной сети будет свой, например СИП4-4×16 или СИП4-4×25.

от опоры до АВР и от дизеля до АВР все и так понятно. Какой кабель класт от АВР до РЩ?И почему мощность однофазного генератора больше мощности трехфазного в 2+ раза?

После АВР у вас будут групповые линии. Не должно быть никаких промежуточных щитов.

Когда вы переведете все ЭП на одну фазу, должен снизиться общий Кс, следовательно мощность однофазного генератора будет Pantryk :

Не должно быть никаких промежуточных щитов.

Если АВР встраивать в щит с групповыми аппаратами, то да, будут сразу аппараты. А если АВР это отдешьная конструкция. В нее входит два кабеля (один от дизеля и один от опоры) и один выходит к щиту с групповыми аппаратами. Вот я про ноль такого кабеля и говорю. Или например у меня двухэтажный особняк и выделенная мощность 30 кВт, и дизель я ставлю те же 15 кВт. При этом у меня есть распределительный щит для второго этажа. Он трехфазный. К нему идет кабель 5×4. А теперь мы пускаем во все фазы синфазное напряжение. Что будет с нулем? В частном случае с одним вводно-распределительным щитом ничего страшного не будет т.к. сечение шин вполне достаточно

Но в общем случае применения однофазного генератора в трехфазной сети стоит обращать внимание на сечение нуля в трехфазных кабелях и группах

Я же детально не рассматривал все нюансы, не привязывался к конкретному объекту. Всегда нужно смотреть какие токи у нас будут и в зависимости от них выбирать автоматы и сечения кабелей.

Если у вас есть проект, можем обсудить более детально на форуме.

Применение высокого напряжения

Наиболее востребованными в частных секторах являются небольшие точки шиномонтажа, которые достаточно просто оборудовать, при наличии определенного начального капитала – проселочные дороги в таких районах предполагают периодические повреждения колес автомобилей. В таком случае однофазной линией не обойтись. Здесь потребуется подключение различных станков, компрессора 380 вольт и иных приспособлений. Единственное, что следует учесть – это тот же возможный перекос фаз. Для защиты электрооборудования стоит приобрести и установить реле напряжения или стабилизирующее устройство. Это увеличит срок службы двигателей 380 вольт, которые используются практически во всем шиномонтажном оборудовании.

Довольно часто высокое напряжение требуется и в самом доме. Некоторые модели кухонных плит не способны работать от 220В. Подобная ситуация может произойти и в многоквартирном доме, некоторые из которых, по причине пожароопасности или ветхости, не оборудованы газовыми приборами. Если приобретена подобная плита, порядок оформления подключения 380 вольт будет идентичным описанному выше.

Возможности бытовой электросети

Чтобы не случилось беды, нужно знать возможности домашней бытовой электросети и содержать в порядке ее составные части. Необходимо помнить, что если в квартире установлены розетки советского периода, то они, как правило, рассчитаны на максимальную нагрузку 6 А. Современные розетки европейского типа выпускаются в двух вариантах – на ток до 10 А и на ток до 16 А. Часто бывает, что старые советские розетки заменяют розетками европейского стандарта. Это допустимо, если сечение проводов способно выдержать указанный ток. В противном случае, при большом токе квартирная проводка может нагреваться. Неясные вопросы успешно решит дежурный электрик жилищно-коммунального хозяйства.
