Некоторые возможности брендовых выключателей
Кроме обычных функций включения и разрыва движения тока касанием, многие фирмы, производящие комплексы контроля сенсорного типа, оснащают их дополнительными агрегатами. Это вполне могут быть системы взаимосвязи между двумя одинаковыми устройствами или дистанционное управление. Первый случай достаточно интересен тем, что для контроля подачи энергии можно использовать не одно устройство, а несколько. Изменяя состояние любого из них, происходит и переключение прочих на выбранный режим работы. Кроме того, использование такой техники оправдано в комплексах «умного дома» или систем сигнализации, где дополнительно к ручному контролю используется автоматический. Примером может послужить охранный комплекс. При обнаружении проникновения, включается свет, производя психологическое воздействие на нарушителя, заодно подсвечивая его для более качественной видео и фото съемки.
Выбор сенсорного выключателя света
Перед тем, как приобретать устройство, необходимо определиться с его функциональностью. Для этого необходимо учитывать следующие критерии:
- Мощность подключаемого оборудования и схема его подключения.
- Исполнение, соответствующее типу проводки.
- Условия эксплуатации (если планируется установка в ванной комнате, то подбирается устройство с влагозащитой).
- Возможность дистанционного управления (пульт или смартфон).
- Соответствие дизайна интерьеру помещения и т.д.
Определившись с основными задачами, можно приступать к выбору производителя. Естественно, что следует отдать предпочтение известным брендам, продукция которых отличается надежностью. Но при этом необходимо учитывать наличие в модельном ряде коммутаторов устройств с нужными функциями. Например, у Delumo имеются устройства управляемые радио пультом, а Sonoff специализируется на Wi-Fi устройствах, светильники Capsens Domuns Line «заточены» только под свои сенсорные коммутаторы и т.д. Нюансов может быть множество, поэтому рекомендуем детально изучить различные варианты.
Исходя из практического опыта, помимо известных брендов, таких как Легранд можно порекомендовать Vento Electriс, Wemmon, Fanri, Merten, CGSS, Steu, Шнайдер, Аристон и т.д.
Беспроводной сенсорный выключатель MakeGood Classic с пультом управления и подсветкой
Рекомендуем отслеживать обзоры в сети, где публикуются рейтинги лучших производителей. Критерии отбора производятся как по модельному ряду производителей, с учетом функциональности и стоимости, так и по другим показателям.
Отличительные черты сенсорного устройства
Электронный прибор относится к высокотехнологичному поколению приборов, основное предназначение которых — управление иллюминацией. Принцип его работы основан на регулировке тока с помощью микросхемы, в обычных же переключателях применяются скользящие контакты стандартного типа.
За счет такой платы исключается образование короткого замыкания. Это значит, что существенно повышается эксплуатационный срок ламп, а также ресурс самого выключателя.
Бытовые модификации электронных коммутационных приборов используются в сетях с напряжением 220 В. Их применяют для подключения бра, управления и регулировки подсветки или основной иллюминации
Максимальное удобство управления осветительными устройствами — основное преимущество сенсорного (электронного) выключателя.
Он отличается от обычного наличием специального датчика, который и послужил основой для наименования этого вида. Сенсор, расположенный в конструкции, фиксирует излучаемое тепло рук, реагирует на касание или же на звуковой сигнал.
Сенсорные механизмы можно встретить в повседневной жизни практически повсеместно. Этот современный датчик позволяет осуществлять контроль различных действий
Поскольку самостоятельно сенсорный воспринимающий элемент не способен воспроизводить сигналы, достаточные для начала регулировки светотехники напрямую, в устройстве используются усилительные приборы. Такими проводниками являются транзисторы или другие альтернативные элементы.
Для распределения усилителей используется способ каскадного размещения:
- Первое место в цепи, сразу после датчика, занимает транзистор с высокой чувствительностью и низкой мощностью.
- Следующим в колебательном контуре идет аналогичный механизм, однако с более низкой восприимчивостью, но с мощностью достаточной для передачи большой нагрузки на элемент.
Довольно часто в электронных переключателях применяется гальваническая изоляция управляющей цепи, где контрольный сигнал посылается посредством оптического излучения — оптопары. Таким образом, осуществляется отделение хрупкой части механизма, а именно датчиков от силовой.
Также возможно применение и радиодиапазона, где отправка команд выполняется через протоколы эфира задействованной беспроводной сети, например, BlueTooth или Wi-Fi.
Датчик обладает силой тока всего в несколько единиц миллиампер, что является недостаточным даже для передачи сигнала на базу транзистора. Поэтому для отправки команды в сенсорном выключателе применяются усилители
Питание активных элементов, входящих в состав электронного выключателя, может осуществляться с помощью батареек или электросети. Однако для второго варианта потребуется производить определенные манипуляции для выпрямления сетевого напряжения с последующим его обрезанием до требуемого уровня.
Самый простой пример – полупроводниковый диод Зенера. В редких случаях можно встретить встроенный полноценный импульсный блок питания.
Сенсорный выключатель своими руками
Тем, кто любит работать паяльником, можем порекомендовать несколько схем сенсорных коммутаторов, которые будет несложно собрать своими руками. Начнем с простой схемы на полевом транзисторе, именно такой принцип был заложен в первых сенсорных устройствах.
Сенсорный выключатель на полевом транзисторе
Обозначения:
- Сопротивления: R1 – 10..15 кОм (необходимо подбирать под срабатывание сенсора), R2 – 3…5 MOм.
- Конденсаторы: С1 – 1000 пФ (подавляет ложное срабатывание), С2 – 33,0 мкФ х 50 вольт, С3 – 470 мкФ х 50 В.
- Транзистор VT1 – КП 501A.
- Реле К1, может использоваться любой тип, у которого ток срабатывания не превышает 150,0 мА.
Питание схемы осуществляется от источника с напряжением 12…24 В.
Теперь рассмотрим вариант на базе асинхронного RS-триггера NE555. Схема устройства приведена ниже.
Сенсорный выключатель на микросхеме NE555
Обозначения:
- Резисторы: R1 – 1.0 МОм, R2 – 1.0 MOм, R3 – 1,0 кОм.
- Конденсаторы: С1 и С2 – 15 нФ, С3 – 10 нФ, С4 – 0,1 мкФ, С5 – 100,0 мкФ х 25 В.
- Диоды: D1-D2 – 1N4001, D3 – типовой индикаторный светодиод.
- Микросхема – NE555,
- Реле такое же, как и в предыдущей электросхеме.
Приведенная схема в настройке не нуждается.
Завершая тему о самодельных сенсорных устройствах, следует упомянуть о системе Ардунио (Ardunio). На этой платформе можно собрать коммутирующее устройство, которое легко интегрировать в «Умный дом». Помимо этого такое устройство легко настроить на самостоятельную работу, в соответствии с заданной программой.
Компактный сенсорный датчик к системе Ардунио
Помимо этого, система позволяет создать несколько профилей под определенные задачи. Правда, для этого потребуются навыки программирования. Получить более подробную информацию о платформе Ардунио можно на нашем сайте.
Заметим, что в приведенных схемах для питания управляющей цепи требуется источник питания с напряжением 12-24 В. Для этой цели лучше всего использовать импульсные блоки питания. В качестве таковых отлично подходит электронный баланс светодиодных и энергосберегающих ламп.
ГДЕ РАСПОЛОЖИТЬ ПОДСВЕТКУ
Правильная подсветка на кухне должна быть многозонной. Это общее освещение, свет над обеденным столом и конечно же, светодиодная подсветка для рабочей зоны кухни.
Искушённый потребитель, технически подкованный и знакомый с новинками интерьерного дизайна, нередко не ограничивается одним лишь функциональным освещением.
Где должна и может располагаться подсветка для кухни?
Рабочая зона — подсветка под шкафы.
Уровень освещения в рабочей зоне должен быть самым высоким
Вытяжка над плитой имеет встроенную подсветку.
Если свет вытяжки кажется вам недостаточным, стандартные лампы можно заменить на более яркие и экономичные диодные
Добавляет удобства либо просто украшает интерьер дополнительное освещение в следующих местах:
Подсветка стеклянных шкафчиков. Если у вас нет коллекционной посуды, поставьте матовое стекло в дверку, это не менее красиво.
Мягкий свет, исходящий из остеклённых шкафчиков, визуально облегчает кухонный гарнитур
Над верхними шкафами, если помещение имеет достаточную высоту. Свет, направленный в потолок, сделает помещение зрительно выше
Под нижним ярусом шкафов. Источник света не должен быть виден, поэтому лучше всего подойдёт тонкая и малозаметная светодиодная лента для кухни.
Направленная в потолок и пол светодиодами подсветка на кухне над и под шкафами не предназначена для работы, поэтому может быть не белой, а цветной. Верхний свет может быть ярким, а нижний должен быть приглушённым, заметно мягче, чем в рабочей зоне
Светодиодная лента на кухне может быть установлена под столешницей и направлена вдоль фасадов нижних шкафчиков, подсвечивая их содержимое.
Лента закреплена непосредственно под столешницей. Сама столешница должна выступать относительно мебельного фронта на расстояние не меньшее ширины светового элемента
Подсветить можно и саму столешницу изнутри, для этого она должна быть прозрачной. Делают их из клееного в несколько слоёв стекла, прозрачного полимера.
По контуру полупрозрачной столешницы установлена светодиодная лента
Другой вариант — скрытая светодиодная подсветка стеклянной столешницы. Источник света направляется с торца. Чтобы эффект был максимальным, столешница выполняется из прозрачного кварцевого стекла с нанесенными на поверхность матовыми деталями. Именно они и будут светиться
Подсветка барной стойки, если таковая имеется.
Диодная подсветка для кухни в зоне барной стойки направлена, как правило, вниз
Светящаяся скиналь —последний писк моды. Свет не падает на неё снаружи, а исходит изнутри.
Светящаяся скиналь пришла в кухонный интерьер из рекламного освещения. Это плоская диодная панель с нанесенным на молочное стекло изображением
Собственно, светодиодная подсветка на кухне может размещаться почти что где угодно. Ограничить вашу фантазию могут лишь финансовые соображения.
КАКИЕ БЫВАЮТ СВЕТОДИОДНЫЕ СВЕТИЛЬНИКИ ДЛЯ КУХНИ
Своими руками светодиодная подсветка может быть сделана с использованием готовых светильников либо систему освещения реально собрать самостоятельно из отдельных элементов. Перечислим основные типы используемых устройств:
Накладные линейные светильники. Продаются как поштучно, так и комплектами, где несколько модулей с помощью специального переходника последовательно соединяются в один блок.
Светодиодная подсветка для рабочей зоны кухни своими руками из готовых линейных модулей
Накладные светильники точечного типа.
Светодиодная подсветка рабочей зоны, выполненная из угловых светильников
В продаже появились светильники, как линейные, так и точечные, оснащённые сенсорными выключателями. Достаточно прикоснуться к их корпусу в определённом месте, чтобы включить или выключить свет.
Сенсорный выключатель, как правило, обозначен постоянно горящим синим светодиодом
Врезные светильники, линейные и точечные. Будучи весьма тонкими, монтируются в нижнюю полку шкафчика заподлицо с нижней поверхностью.
Врезная диодная подсветка для кухни полностью спрятана в нижнюю полку. Это удобно, но монтаж такого светильника требует определённой квалификации
Светодиодные ленты для подсветки кухнииспользуются не менее широко, чем готовые светильники. Причина такой популярности в широком выборе по яркости и цвету и, что очень удобно — ленту можно отрезать точно по требуемой длине. Обходится она дешевле готовых светильников.
Выбор по яркости и цвету весьма разнообразен
Критерии выбора устройства
При выборе выключателя обращайте внимание на следующие моменты:
- сколько устройств можно подключить к одному прибору. Оптимально 1-3. Больше трех – неудобства в использовании;
- оснащен ли выключатель диммером – устройством для регулировки интенсивности освещения;
- наличие таймера;
- возможность дистанционного управления.
Корпус выключателя может быть изготовлен из пластмассы или из стекла. Второй вариант обойдется дороже. Разнообразие моделей и фирм на рынке электротоваров поможет выбрать выключатель, подходящий к интерьеру квартиры, соответствующий вашим вкусовым предпочтениям.
Типы сенсорных выключателей
Сенсорные выключатели бывают нескольких видов:
- емкостные;
- оптико-акустические;
- с пультом управления;
- с таймером.
Чтобы сделать правильный выбор под свои потребности, рассмотрим каждый вид подробнее.
Емкостные
Популярный вид выключателя. Сенсорный датчик очень чувствительный, срабатывает при приближении людей, когда руку подносят к сенсорной поверхности или проводят рядом с ней. Такой выключатель будет актуален на кухне, потому что к нему не надо прикасаться, чтобы он сработал.
Такие выключатели стильно смотрятся и удобны в использовании. За ними легче ухаживать, чем за обычными выключателями с клавишей.
Оптико-акустические выключатели
Эти выключатели реагируют на звук или движение, происходящие в зоне действия датчика. Когда в комнате никого нет, свет отключается. Они позволяют экономить электроэнергию. В квартирах такие выключатели используются редко. Их чаще ставят в местах общего пользования для подсветки помещений или открытия дверей, которые «чувствуют» приближение посетителя.
С пультом управления
Выключатели с пультом особенно удобны в доме, где проживают дети или люди с ограниченными возможностями. Пригодятся, если выключатель расположен неудобно или детям до него трудно дотянуться. А еще они дарят комфорт, когда нет желания вставать с кровати, чтобы выключить свет или прибор, опустить шторы.
С таймером
Таймер позволяет включать и выключать прибор или свет в определенном режиме. Выключатели с таймером универсальны. Они удобны в использовании, работают с любым типом ламп: светодиодные, галогеновые или лампы накаливания.
Их преимущество — безопасность. Если произойдет замыкание, выключатель автоматически перейдет в выключенное положение.
Выключатели оснащены индикаторами, которые показывают включен ли он в данный момент. А еще пользователи отмечают простоту установки, удобство в использовании, привлекательный внешний вид, надежность.
Выбор оптимальной модели
Основной определяющий показатель для полноценной эксплуатации сенсорного коммутационного устройства – характеристика электрической сети. Необходимая норма напряжения в 220 В подходит далеко не для всех моделей. Есть варианты с отклонением 20-30%.
Поэтому при выборе стоит уделить внимание пороговым значениям вольтажа, указанным в характеристиках прибора. При существенных отклонениях придется дополнительно устанавливать стабилизатор, посредством которого будет осуществляться нивелирование колебаний. Чтобы покупка электронного выключателя оправдала все ожидания и устройство существенно повысило степень комфорта в комнате, при выборе стоит учитывать необходимый функционал, которым должен обладать прибор
Чтобы покупка электронного выключателя оправдала все ожидания и устройство существенно повысило степень комфорта в комнате, при выборе стоит учитывать необходимый функционал, которым должен обладать прибор
Для определения подходящей модели сенсорного изделия необходимо учитывать приоритетные возможности, наличие которых является необходимым:
- Количество групп лампочек, подключаемых к регулятору – их может быть одна, две или три.
- Интенсивность. Некоторые приборы дополнительно оснащены диммером, посредством которого меняется сила тока, подаваемого на лампочки.
- Встроенный таймер. В проходных моделях устанавливается автоматический таймер отключения, срабатывающий спустя заданное время. Эти приборы в большей степени используются для коридоров и лестничных площадок.
- Метод управления. Здесь все зависит исключительно от предпочтений покупателя. Есть устройства управляемые пультом, прикосновением, звуком и пр.
Определившись с набором необходимых функций, следует остановиться на одном из представленных производителей. Ценовая категория устройств не относится к дешевым, поэтому, приобретая изделие низкой стоимости, можно столкнуться с некачественным аналогом.
Бельгийский бренд Basalte ориентирован на продукцию элит-класса. Модель Deseo – воплощение мультифункциональности и изысканного дизайна. Практически все изделия имеют светодиодную подсветку
На бельгийском предприятии Basalte выпускают сенсорные регулирующие приборы высокого качества. В разработках ориентируются на потребителей с наивысшими запросами.
Элитные модели отличаются не только оригинальным дизайном, но и одной из самых высоких категорий цен. Тем не менее стоимость вполне компенсируется удобством в эксплуатации, наличием различных функций и несложным регулированием.
Несмотря на то что многие покупатели предвзято относятся к китайской продукции, компания Livolo смогла доказать качественные характеристики своих изделий
Среди китайских представителей отмечают компанию Livolo. Основные преимущества сенсорных выключателей этого бренда — доступная стоимость продукции и оригинальные дизайнерские решения для обустройства дома, способные подчеркнуть индивидуальность.
При этом ассортимент не ограничивается технически простыми моделями. Также стоит отметить и постоянное пополнение ассортимента.
Рекомендуем также прочесть другой наш материал, где мы подробно рассказали о том, как самостоятельно собрать сенсорный выключатель.
Особенности работы
Прежде чем рассмотреть схему подключения сенсорных выключателей, нужно вникнуть в принцип работы этого устройства. Любой прибор представленного типа является датчиком. Он реагирует даже на слабое прикосновение. Человеческий организм обладает слабым электрическим зарядом. Поэтому его может уловить чуткий сенсор.
Представленный прибор состоит из нескольких обязательных компонентов, таких как:
- Высокочувствительный элемент, реагирующий на приближение человека или прикосновения его к поверхности сенсора.
- Усилитель сигнала, который собирается на микросхемах или полупроводниках.
- Устройство коммутации, включающее нагрузку, например мини-реле или тиристор.
Специалисты утверждают, что приспособления, в схему которых входит тиристор, более надежные. Это объясняется отсутствием контактной части. Со временем последняя может окисляться или подгорать.
Разбор выключателя света
Чтобы починить выключатель, необходимо первым делом разобрать его. Приступим к работе. Несмотря на то, что вы уже отключили подачу электроэнергии, проверьте уровень напряжения с помощью мультиметра. Если у вас нет подобного аппарата, воспользуйтесь отверткой-индикатором, приобрести которую можно в ближайшем строительном магазине или магазине электротоваров.

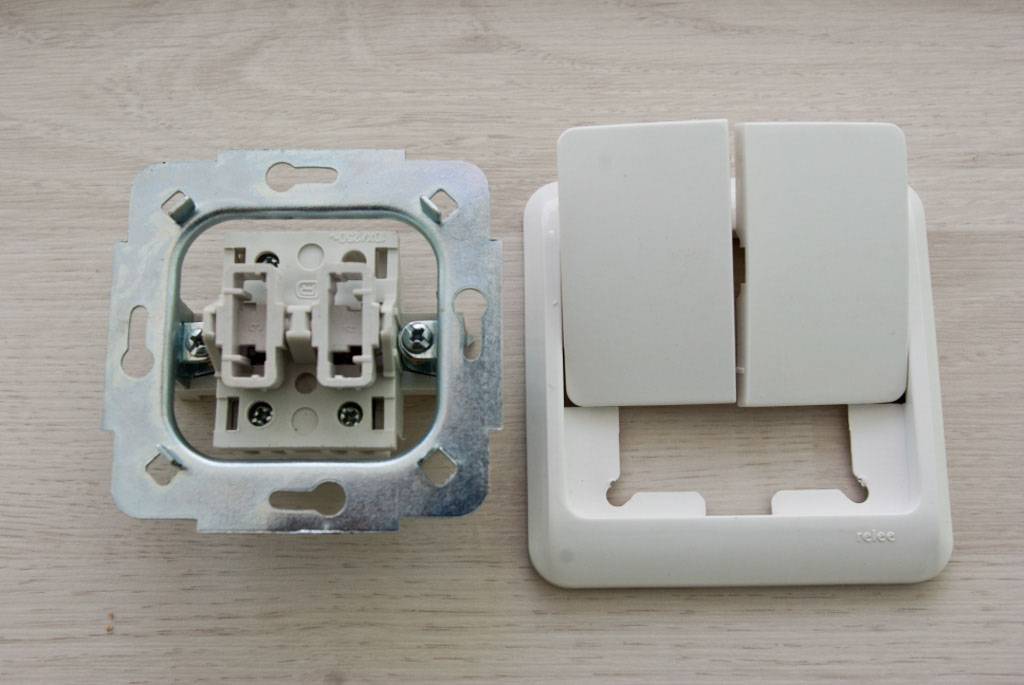

Двухклавишный выключатель
- Приступая к решению задачи починки выключателя света, вооружитесь тонкой отверткой или ножом для того, чтобы поддеть и снять кнопки, а также — декоративную крышку выключателя из специальной пластмассовой коробки (подрозетника). В новых моделях обычно присутствует выемка для более удобного поддевания крышки. Затем нужно открутить винты, расположенные под кнопками. Не забывайте аккуратно складывать их в приготовленную емкость.

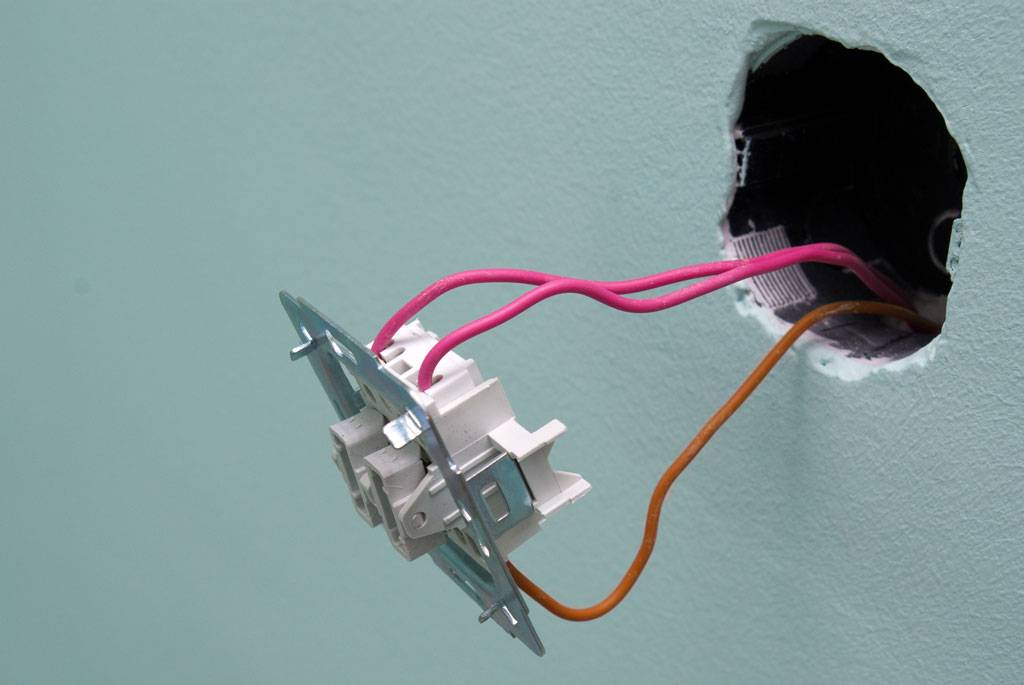

- Снимите выключатель со стены, открутив крепежи, не забыв отметить его положение на стене. Крепежные элементы могут быть разными, что зависит от материала, из которого изготовлена стена.
- Маркером отметьте основной провод, крепящийся к основной клемме, который отвечает за напряжение.
Одноклавишный выключатель
- Ножом или отверткой поддеть клавишу и отделить от выключателя. Зачастую клавиша крепится к корпусу особой прижимной пластинкой, которую также необходимо извлечь.
- Снять декоративную крышку.
- Выключатель света крепится на два винта, которые необходимо слегка вывернуть. Чтобы они не упали и не потерялись, подставьте емкость.
- С обеих сторон в корпусе механизма есть два отверстия, через которые проходит провод. Второго провода, как в случае с двухклавишным выключателем, нет, так что, вы не запутаетесь.
Выключатель старого типа
Такие приборы еще можно увидеть в квартирах, где ремонт не проводился с советских времен. Конечно, наиболее разумным выходом в таком случае, станет покупка современного образца, вместо планирования того, как починить выключатель света. Однако если данный прибор вам дорог как некая память или вам попросту интересно провести ремонтное мероприятие самостоятельно, рассмотрим действия подробнее:
- Отверните два винта (самореза) на лицевой стороне снизу и сверху кнопки включения.
- Снимите крышку. При этом не обязательно снимать клавишу, так как она не затруднит работы.
- Чтобы вынуть механизм из подрозетника, нужно отвинтить соответствующие крепежные элементы и снять специальную скобу.
- Выньте провода из двух отверстий по бокам.
Существуют выключатели с несколько отличной конструкцией, однако вышеприведенные являются наиболее популярными на строительном рынке.
Разновидности

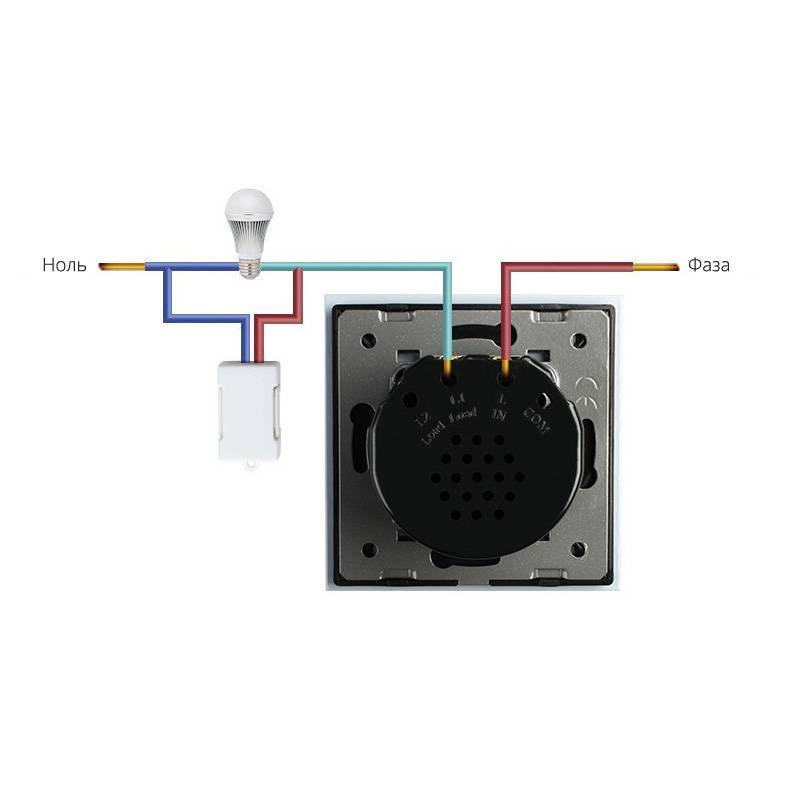

Схема сенсорного выключателя света 220 В довольно простая. С установкой датчика справится даже начинающий мастер. В продаже присутствует четыре распространенных модификации подобных приборов. Они отличаются набором дополнительных функций, конструкцией. Самыми востребованными разновидностями являются:
- С пультом. Этот датчик легко применять для управления светодиодной лентой, бра, точечными осветительными приборами и т. д.
- С таймером. Это экономичная разновидность, которая расходует минимальное количество электроэнергии. Если в квартире никого нет, датчик отключит свет.
- Емкостный. Прибор реагирует даже на легкое прикосновение.
- Бесконтактный. Может реагировать на некоторые особенности обстановки. Это, например, может быть звук, перепад температуры, изменение уровня естественной освещенности или движение.
Сенсорные выключатели могут оборудоваться диммером. Это позволяет управлять яркостью освещения.
Порядок устранения неисправностей и меры безопасности
Индикаторная отвертка
Прежде чем приступать к ремонту выключателей света в квартире, желательно основательно подготовиться к этой процедуре. Прежде всего нужно запастись рабочим инструментом, с помощью которого чинят изделия этого класса. В набор входят следующие наименования:
- индикаторная отвертка;
- тестер (мультиметр);
- обычная отвертка;
- бокорезы или утконосы.
Разборка и чистка контактов

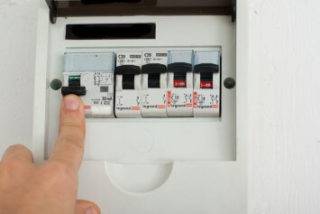

Отключение защитной автоматики
Перед тем как починить выключатель света, обязательно придется разобрать его до того состояния, в котором неисправность будет явно различима. Начинать ремонтировать сломавшийся прибор рекомендуется в следующем порядке:
- Полностью снять напряжение с линейного ответвления питающей линии или со всей квартиры сразу.
- Разобрать выключатель, для чего сначала достаточно удалить все клавиши.
- После их снятия «обнажится» механизм переключения с перекидным коромыслом, по состоянию которого судят о характере поломки.
Переключающие контакты выключателя
Если на этой стадии демонтажа обнаружить следы неисправности не удается или повреждения слишком серьезные, лучше всего полностью демонтировать прибор с установочного места.
Перед тем как отремонтировать несправный выключатель, придется вывернуть крепежные шурупы и вытащить коробку с ним наружу, насколько это позволяет длина проводников. Если они короткие – крепление ослабляется, а сам прибор достается из пластикового корпуса (прежде запоминается, какой из проводников куда подключался).
После снятия устройства с места установки и удаления из коробки будет удобнее обследовать его на предмет повреждений. При осмотре возможно обнаружение нескольких типов неисправностей:
- выпала ось крепления перекидного коромысла, которая возвращается на место и слегка расплющивается по краям бокорезами; после этого клавиша будет нажиматься нормально, без заеданий;
- контакты перекидного элемента слегка подгорели от частых переключений, что исправляется с помощью шкурки-нулевки;
- при сильно выгоревших контактах подвижную часть механизма придется заменить новой деталью (от запасного работающего выключателя);
- если заменить эту часть нечем, придется покупать и устанавливать новый прибор.
После устранения всех обнаруженных неисправностей приступают к сборке отремонтированного устройства.
Сборка выключателя
Установка переключающих клавиш
Чтобы собрать выключатель и установить его на прежнее место, сначала его корпус закрепляется в монтажной коробке. После этого к контактам аккуратно подсоединяются демонтированные проводники, а крепящие их винты с усилием затягиваются. Затем пластмассовый стакан устанавливается обратно в нишу и фиксируется там распорочными шурупами. Далее останется вернуть на место декоративную панель и установить обратно переключающую клавишу.
Ремонт 3х клавишных выключателей или их двухклавишных аналогов ничем не отличается от уже описанного процесса для одноклавишника. В этом случае все повторится, только, возможно, в большем объеме. После установки на место прибор проверяется на работоспособность.
Восстановление поворотных и сенсорных моделей
Сенсорные выключатели подлежат ремонту в специализированных мастерских
В приборах поворотного типа характерные неисправности имеют примерно те же причины и проявления, что и у клавишных аналогов. В их рабочем механизме также подгорают и полностью изнашиваются замыкающиеся и размыкающие контакты, что объясняется их интенсивной эксплуатацией. Кроме того, по аналогии с уже рассмотренными образцами, в них также возможно ослабление контактов в местах подключения фазных проводников.
Восстановление выключателей этого класса аналогично уже рассмотренному подходу для клавишных изделий. Сложности возникают при поломке кулачкового механизма, отремонтировать который вручную вряд ли удастся. В этом случае специалисты советуют полностью заменить прибор новым изделием.
