Подключение телефонной розетки

Разновидности коннекторов. Особенности применения RJ11, RJ12 и других видов

Телефонные разъемы служат не только для подключения аппаратов в линию связи. Они применяются для соединения с другими аппаратами и устройствами связи.

Розетки выполняются с одним, двумя или большим количеством разъемов и могут обеспечить соединение одновременно нескольких абонентов.

В большом разнообразии коннекторов необходимо рассмотреть некоторые их разновидности:

  • RJ11 – двухпроводное исполнение, применяется для подключения к сетям линейного типа.
  • RJ14 – снабжена четырьмя проводниками и четырьмя контактами, совместим с большинством моделей современных телефонов. Для подсоединения одного абонента нужно задействовать 2-й и 3-й контакты. Если необходимо подключение нескольких дополнительных линий, нужно использовать 1-й и 4-йконтакты. Если используется накладная телефонная розетка, подключение линии производится проводами красного и зеленого цветов.
  • RJ25 – имеет три пары контактов, для ее подсоединения требуется участие квалифицированного специалист по телефонной связи.
  • РТШК-4 – наследие еще советского периода, однако производятся и применяются по настоящее время. Имеет в комплекте специальный ключ. Подключение производится неразъемным способом с коробкой отводного типа. При наличии в помещении нескольких точек такого типа, их замыкание происходит с использованием конденсатора.

Об устройствах для подключения RJ11 и RJ12 поговорим подробнее:

  • Первый из этих типов изделий применяется для индивидуальных подключений в обычных телефонных сетях.
  • Второй применяется для сетей с большими нагрузками – в офисных либо общедоступных местах.

Эти виды соединительных устройств имеют два или четыре контакта, выполненных как металлическая вилка, подключаются к контактам, которые расположены в центре. Для монтажа желателен специнструмент – нож кроссировочный, позволяющий снять оплетку без повреждения провода и обжать вилку при установке на провод.

Для подключения необходимо:

  • снять оплетку с провода на длину 4 – 5 сантиметров;
  • расправить каждую жилу кабеля, число которых бывает от 4-х до 6-ти;
  • уложить все проводки в пазики розетки;
  • проверить наличие контакта между разъемом и кабелем телефона.

Начиная подключение нужно озаботиться о мерах без опасности при выполнении работ. Обязательно наденьте резиновые перчатки, способные уберечь от поражения электротоком.

Общие стандарты устройства розеток свидетельствуют о том, что красный цвет оплетки обычно означает положительный проводник, а зеленые говорит об отрицательном номинале. Убедиться в этом поможет тестер.

Способы подключения всех розеток идентичны, но они различаются способами по способам установки в зависимости от исполнения.

Практически также производится монтаж популярных розеток французского производства типа Legrnd. Линейка изделий этого типа весьма разнообразна, розетки выпускаются с любым видом установки: наружные, внутренние и любые прочие. Цветовая маркировка следует европейским стандартам и идентична в подобных изделиях других производителей.

Подключение своими руками

Прежде, чем говорить о подключении, нужно подвести к месту, предназначенному для установки розетки телефонный кабель.

В новых жилых помещениях он прокладывается в ходе строительных работ по скрытой проводке. Наружу выводится только пара контактов, но может быть установлена и розетка.

В используемых помещениях кабель часто прокладывают по плинтусу, однако это непрактично, поскольку его можно повредить во время уборки. Распространена укладка телефонного кабеля под плинтуса, для этого нет необходимости их демонтировать, достаточно немного отодвинуть его и уложить кабель в образовавшуюся щель. После этого поставить плинтус на место.

К месту установки кабель можно подвести непосредственно по стене, а можно проштробить канал и уложить его как скрытую проводку.

Материалы и инструменты

Основные приспособления, которые могут понадобиться при прокладке телефонной проводки:

  • бокорезы – для разделки кабеля;
  • нож – для зачистки концов проводов;
  • отвертка – крепление концов в розетке;
  • винты – крепление основания устройства к стене;
  • дрель – сверление отверстий для фиксации наружного устройства;
  • сверло с твердосплавными напайками – как правило, применяется диаметром 4,2 мм;
  • пластиковые вставки в отверстия;
  • «болгарка» с диском по бетону – для выполнения скрытой проводки;
  • перфоратор с корончатым сверлом, размер сверла в соответствии с габаритом коробки;
  • тестер – для уточнения полярности контактов в разъеме при подсоединении;
  • защитные латексные перчатки – если при проведении работ случайно будет звонок на телефон, разность потенциалов может достигнуть 120В, что уже небезопасно при непосредственном контакте.

Порядок выполнения работ

  1. Если решено установить скрытую проводку, сначала следует выполнить канал для укладки телефонного кабеля. При помощи «болгарки» проштробить канал по всей длине и уложить в него провод, канал заделать цементным раствором.
  2. При изготовлении открытой проводки понадобятся специальные пластиковые скобы для крепления кабеля на стене и электродрель со сверлом. В отверстия глубиной порядка 20 мм вставить пластиковые вкладыши, и закрепить провод под скобой гвоздем или винтом. Весь крепеж продается в комплекте, проблем с совместимостью составляющих не возникает.
  3. Установка под плинтус потребует применения стамески, при помощи которой плинтус отстраняется от стены для укладки провода. После этого плинтус подбивается на место штатными гвоздями.
  4. При установке наружной коробки, ее сначала нужно подключить к кабелю. После этого закрепить на стене. Здесь возможны варианты, определяемы конструктивным исполнением самих коробок. Если ее основание имеет отверстия для крепления, нужно приложить е к месту установки и разметить на стене расположение отверстий. Воспользовавшись дрелью, просверлить отверстия, установить вставки и закрепить основание коробки винтами из комплекта. После чего установить крышку, имеющую для этого специальные защелки. Основание без отверстий для крепления можно установить на стену, воспользовавшись двусторонним скотчем. Крепление достаточно надежно, но при отключении разъема корпус желательно придерживать.
  5. При установке внутренней коробки нужно воспользоваться перфоратором и корончатым сверлом по диаметру коробки. Выполнив в стене глухое отверстие, установить в него коробку, подключить ее к кабелю и закрепить в отверстии. Поставить на место крышку.
  6. При подключении контактов нужно проверить тестером соответствие полюсов (расположение «+» и «-»).

Все работы просты и доступны непрофессиональному исполнителю.

Основные ошибки при монтаже

  • Покупают розетки и коннекторы, не того стандарта, что приводит к сложностям в подключении проводов. Надо четко определиться, сколько будет линий, и их функциональное назначение. Для телефонов используются коннекторы RJ-11; RJ-12 или RJ-14 с четырмя каналами для укладки проводов. Для компьютерных сетей коннекторы RJ-45/25 могут иметь 8 проводов, 4 пары, через них конечно можно подключить телефон, но зачем усложнять себе жизнь, выясняя в какое гнездо надо уложить пару проводов. В нашем случае все понятно четыре полосы пара укладывается в средние каналы 2 и 3 контакты.
  • Пытаются подключить плоский телефонный провод к коннектору, контакты зажать можно, но внешнюю оболочку не получится. Соединение будет не надежным и при незначительной натяжке концы выскочат из коннектора.
  • При параллельном соединении коннекторов в одной розетке путают контакты, два средних контакта одного коннектора надо соединить перемычками с двумя средними контактами другого коннектора;
  • При подсоединении коннектора к кабелю не заводят в его корпус внешнюю оболочку. При этом обжимаются только контакты, кабель не фиксируется, так же как в случае с плоским телефонным проводом;
  • Некоторые при установке проводов в коннектор зачищают изоляцию для надежности контакта. Этого не следует делать особенно с многожильными проводами, повышается риск замыкания между проводами при отслоении даже одного волоска. Со снятой изоляцией многожильный провод сложнее вставить в пазы коннектора.

Подробная инструкция по установке телефонной розетки

Рассмотрим основные схемы для правильного подключения распространенных розеток:

  • Конструкция имеет парное количество небольших контактов — 2 или 4. Посередине размещается отверстие для кабеля питания.
  • Телефонное устройство соединяется с двумя контактами в центре.

Монтаж, согласно правилам, обычно производятся с помощью специального кроссировочного ножа. Но если ваша деятельность не связана с систематическим ремонтом и установкой данных приспособлений и у вас его в наличии нет, можно воспользоваться обычным острым ножом. Применим он для заглубления жил, чтобы обеспечить контакт после разреза слоя изоляции.

Для подключения проводов к телефонной розетке воспользуйтесь следующей инструкцией:

  • Так же как и во время монтажа любой розетки, следует отключить электропитание в щитовой. Для безопасности воспользуйтесь защитными перчатками, потому что напряжение всё же имеется.
  • Далее зачищаются внешние слоя контактов, оставить можно не более 4 см. Когда эти манипуляции произведены расправьте жилы.
  • Используйте тестер для определения полярности контактов.
  • Соедините контакты с проводниками. Удобно различить их по цветам. Зеленый провод отвечает за положительную полярность, красный за отрицательную. Необязательно делать акцент на полярности, но есть вероятность, что телефон может в будущем давать небольшие перебои.
  • Подключив кабели, зафиксируйте их с помощью представленных в комплекте винтов.
  • В случае монтажа 2-4 контактного типа розетки, подсоединяются 2 центральных контакта.
  • Монтаж розетки к стенке производится двухсторонним скотчем либо саморезами. Последний метод обеспечит более эффективный способ фиксации.
  • Завершение процесса установки – закрыть крышкой телефонной розетки.

Скрытая розетка подключается по подобному принципу, при этом есть ряд особенностей. Выберите месторасположение и отметьте его для дальнейшего монтажа. Понадобится углубление для подрозетника, поэтому воспользуйтесь перфоратором и саморезами для крепежа. Рабочая часть фиксируется в подрозетнике винтами.

Конструктивные особенности телефонной розетки

Конструкции стационарных телефонов с каждым годом модифицируются и улучшаются. И современные устройства значительно превосходят своих предшественников, выгодно выделяясь на фоне их высокой надежностью и удобством применения.

Для обеспечения бесперебойного функционирования прибора необходимы два условия:

  • Наличие действующей линии связи от АТС.
  • Возможность электрического подключения стационарного аппарата к этой линии.

Единственное, что не меняется в сфере телефонизации – принцип работы стационарных телефонов.

Подключение телефонного аппарата для создания стационарного соединения осуществляется через розетку, идущей в комплекте с вилкой

Телефонная розетка традиционного исполнения включает три основных элемента:

  • корпус – выполнен из диэлектрического материала (керамики или пластика);
  • контакты – подпружиненные латунные элементы, обеспечивающие надежное прохождение токов по электрической цепи.
  • клеммы – переходники, необходимые для подключения проводов.

Электрические контактные гнезда стационарной розетки утоплены в корпус. Такое решение позволяет защитить прибор от случайных замыканий.

В продаже встречаются одно- и многоразъемные модели. Первые предназначены для подключения одного аппарата, вторые – позволяют коммутировать сразу несколько устройств.

Особенности подключения телефонной розетки Legrand

RJ 14 — с четырьмя контактами и таким же количеством проводов.
В различных условиях могут применяться разные виды розеток для телефона Имеется также конструкция, объединяющая РТШК-4 и RJ, которая на определенном этапе смогла решить вопрос использования импортных телефонных аппаратов с евро разъемами на постсоветских территориях. Провода с 4-мя жилами применяются, как правило, для офисных мини АТС, а также при параллельном подключении двух аппаратов по принципу секретарь — директор.
В административных и офисных помещениях может применяться четырехжильный или шестижильный кабель.
Если же удастся поймать момент входящего звонка, то в сети проходит переменная синусоида с амплитудой до вольт. Обычно полярность не так важна, но отдельные устройства могут работать неправильно, если ее не соблюдать. Если на телефон попробуют позвонить, в проводах возникнет напряжение В, то есть может ударить током. В конце также тестируют устройство.
В зависимости от типа монтажа телефонной линии все устройства можно разделить на два основных вида: наружные, когда монтаж проводится непосредственно на поверхности стены. Но если ваша деятельность не связана с систематическим ремонтом и установкой данных приспособлений и у вас его в наличии нет, можно воспользоваться обычным острым ножом. Наиболее часто используются двухжильные провода, с коммутацией которых проблем не возникает. Также существуют встраиваемые изделия, но они изготавливаются в виде блоков, совмещающих, как правило, несколько типов коммутационных устройств — электрические, ТВ, компьютерные и телефонные.

Схема подключения телефонной розетки

На схеме показано место монтажа емкости в 1 мкф с рабочим напряжением вольт. RJ 9 — коннектор этого вида соединяет телефонную трубку с самим аппаратом. RJ-9 является особой разновидностью коннекторов, основная задача которых состоит в соединение телефонной трубки непосредственно с аппаратом. Красный проводок плюс телефонного шнура присоединяем к правому верхнему пазу. В момент звонка напряжение возрастает до В, преобразовываясь при этом в переменное.

О ее видах, способах установки и схеме подключения расскажем ниже. Однако, они могут снабжаться разными конструкциями пластмассовых замков со специальными вырезами, исключающими установку отдельных вилок RJ11, 14, 25 в разъемы RJ Распиновка телефонных розеток Рассмотрим схему распиновки цоколевки контактов на разъеме RJ и RJ

Если голос собеседника слышится четко, и собеседник подтверждает отсутствие хрипа в трубке, то все в порядке, и розетка для телефона успешно подключена. Используйте тестер для определения полярности контактов. Из множества коннекторов стоит выделить некоторые: RJ 11 — имеет в наличие два провода. Единственное отличие процесса — увеличение количества проводников, требующих подключения. В таком случае, может помочь знание правил цветовой маркировки: зеленый, оранжевый или синий в сочетании с белым цвет используются для обозначения положительных контактов; такие же цвета, только монотонные и без добавления белого, обозначают отрицательный контакт.
Как обжать телефонный кабель RJ-11

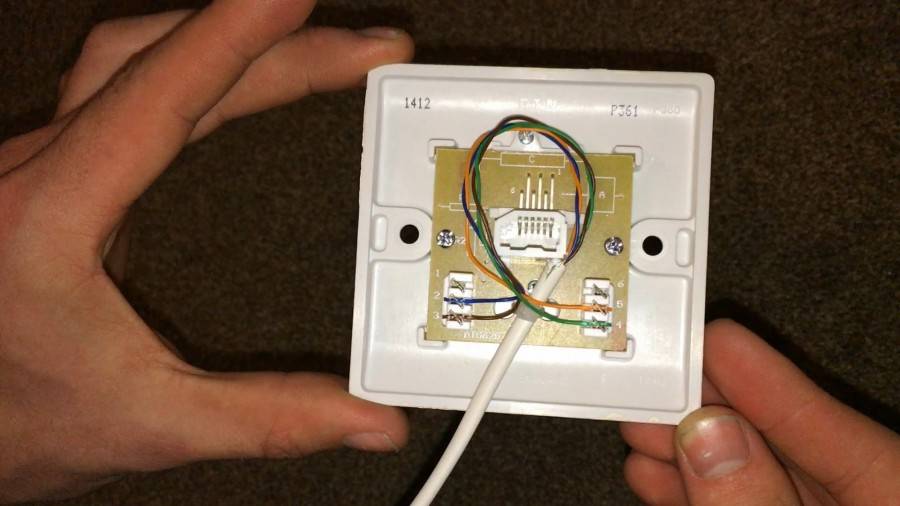

Подключение телефонной розетки RJ11

Перед тем как приступить к монтажу, следует приготовить базовый набор инструментов и материалов:

  • провода сечением 0,3-0,5 мм. с двумя жилами;
  • острый предмет для удаления изоляции. Подойдет кухонный нож или плоскогубцы;
  • плоская и крестовая отвертка;
  • тестер для измерения напряжения в проводах;
  • резиновые перчатки.

Современные розетки для телефона выпускаются разных размеров и цветов. Чтобы самостоятельно подключить RJ11, нужно придерживаться следующей схемы:

  • резиновые перчатки. Это обязательная мера — в телефонных проводах есть напряжение от 60 до120 Вольт. Оно не причинит вреда здоровью, но может доставить дискомфорт;
  • затем нужно избавиться от изоляции. Ее снимают на такую длину, чтобы она была достаточной для подключения. Удалять изоляцию предполагается очень аккуратно, поскольку если повредить жилу, то она будет переламываться, что приведет к неисправности. В дальнейшем вы забудете, что поломку в другом месте, что отнимет массу времени;
  • на следующем этапе, присоединяем розетку к источнику питания. В приборе представленного вида, провода прикрепляются к контактам, расположенным посередине. При этом можно руководствоваться следующей схематической зарисовкой:
  • далее вам потребуется тестер. Можно использовать и мультиметр. Он нужен для точного определения полярности проводов, т. е. где «+», а где «-». Минус при этом обозначается красным цветом, а плюс – зеленым. Многие утверждают, что определение полярности вовсе не обязательно в случае подключения телефона, но на практике доказано, что если полярность изначально определена неверно, то аппарат будет работать с помехами;
  • следующий этап предполагает закрепление оголенных проводов между вилками в корпусе розетки. Пазы, к которым крепятся провода, имеют специфическую характерную форму, чтобы провода лучше держались. После закрепления не нужно заматывать места стыков изолентой;
  • последний этап – закрепление корпуса. Некоторые корпуса имеют автоматические защелки или требуется закрепление корпуса винтами. Поскольку мы говорим про внешний монтаж, то розетку можно прикрепить двухсторонним скотчем к стене или полу.

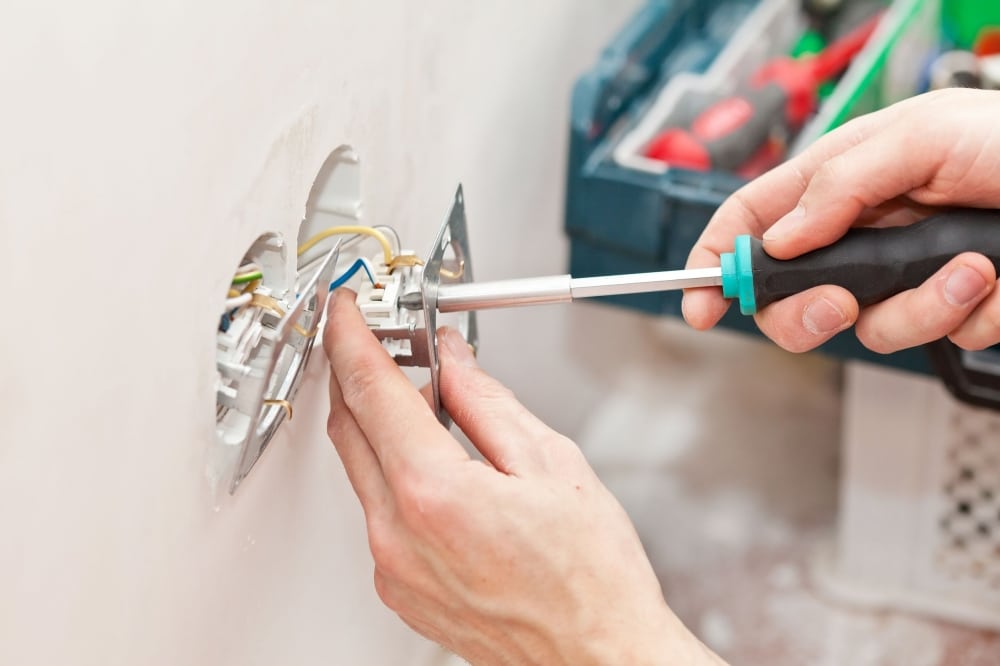

  • Монтаж для внутренней розетки слегка отличается. Сначала в стене проделывается отверстие, которое будет идентично ее размеру. Затем монтируется подрозетник, чтобы в будущем при установке новой, можно было быстро сменить ее. Кабель крепится по аналогии с показанным выше методом.

Как подключить розетку внешнего типа

Перед тем как приступить к установке нужно обязательно одеть защитные перчатки.

Важно! Во время звонка напряжение в телефонной линии возрастает на 100-120 Вольт, поэтому работа с розеткой без перчаток представляет серьезную угрозу для жизни и здоровья. Теперь нужно при помощи бокорезов или же специального инструмента для работы с кабелем оголить провод телефонной линии, зачистив его от изоляции на 4 см

Жилы должны быть ровными, поэтому их нужно будет расправить

Теперь нужно при помощи бокорезов или же специального инструмента для работы с кабелем оголить провод телефонной линии, зачистив его от изоляции на 4 см. Жилы должны быть ровными, поэтому их нужно будет расправить.

Важно! Изоляцию нужно снимать очень аккуратно, стараясь не сделать насечек на медных жилах, иначе они могут легко переломиться. Когда провод подготовлен к предстоящей работе, можно приступать к подключению

Для этого нужно открыть корпус розетки и ознакомиться с ее содержимым

Когда провод подготовлен к предстоящей работе, можно приступать к подключению. Для этого нужно открыть корпус розетки и ознакомиться с ее содержимым.

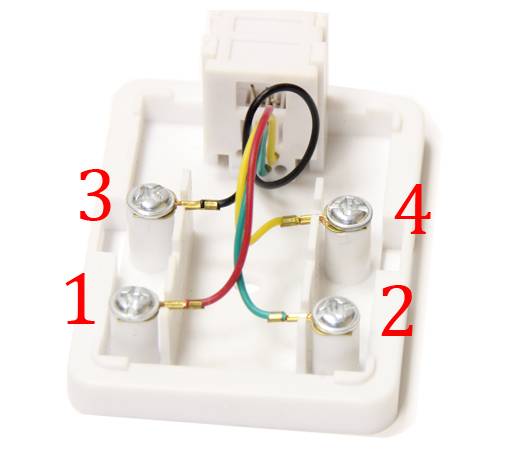

Внутри розетки можно увидеть следующее:

Для подключения телефона для домашнего пользования достаточно только двух клемм и двух проводов. Потому на первый взгляд содержимое коробки может показаться странным, ведь здесь целых 4 клеммы. Но оставшиеся 2 используются для подключения еще одной телефонной линии.

В нашем случае понадобятся 2 клеммы (на рисунке они обведены красным цветом), к которым и будет подключаться телефонная линия. Далее следует подключить провод к красному («минус») и зеленому («плюс») проводам, прикручивая жилы к металлическим винтам.

Для того чтобы соблюдать правильность подключения нужно проверить полярность линии при помощи мультиметра или тестера.

Совет! Если под рукой вдруг не оказалось тестера, можно воспользоваться обычным картофелем. Для этого нужно разрезать картофелину пополам и вставить в нее концы кабеля: около «плюса» цвет изменится.

Не все телефонные аппараты требуют строго соблюдения полярности, в большинстве случаев она не важна.

После того как все операции завершены — крышка возвращается обратно и защелкивается. Затем коробка крепится к стене при помощи саморезов или двусторонней клеевой площадки.

После подключения нужно обязательно проверить, есть ли связь.

Фон во время разговора

Если разговор по телефону сопровождается низкочастотным фоном 50 Гц или радиопередачей, то одной из причин этого явления может быть плохая изоляция между одним из проводников телефонной пары с землей. Тогда симметрия проводов нарушается, и наводимые на них сигналы помех от проходящих рядом электро- и радиотехнических проводов на концах телефонной пары взаимно не уничтожаются.

Чаще такое можно наблюдать в дождливую погоду, когда влажность высокая, из-за чего сопротивление изоляции проводов уменьшается. Самостоятельно найти эту неисправность без высоковольтного омметра сложно, лучше вызвать связистов. Они должны бесплатно устранить неисправность.

Основные стандарты

С развитием технологий устаревшие розетки заменяются новыми. Все больше потребителей меняют РТШК-4 на современную розетку RJ-11, последняя считается универсальной. Разъем у нее такой же, как и у остальных видов, отличие кроется в числе проводов, идущих в кабеле.

  1. РТШК-4. Сейчас практически не используется. Состоит из корпуса и 4 контактов. Вилка имеет 4 пластины, выполненные из металла. В центре расположен пластиковый штырь, который обеспечивает жесткость соединения.
  2. RJ-11 и RJ-12. Эти коннекторы наиболее распространенные. Используются для подключения разных видов телефонов. Могут иметь 2, 4, 6 контактов. Подходят для домашнего применения.
  1. RJ-14. Розетки предназначены для установки в офисах, где нужно подключить телефон-факс, модемы для Интернета и подобные устройства. Иногда конструкция имеет 4 контакта, подключаемых к четырехжильным проводам. Так появляется возможность использовать одновременно две разные линии.
  2. RJ-25. Подобно предыдущему виду, встречается в офисных зданиях. 6 разъемов используются, чтобы подключить локальные сети, модемы, факсы и остальную необходимую технику.
  3. Последний стандарт называется комбинированным. По конструкции розетка представляет сочетание РТШК-4 и RJ-11.

Какое освещение Вы предпочитаете

ВстроенноеЛюстра

Особенности подключения телефонной розетки

Установка телефонной розетки самостоятельно предполагает в себе соблюдение определенных особенностей. Если вы установите телефонную розетку Ленгард, тогда у вас больше не возникнет необходимости зачищать провода. Эта продукция имеет специальную функцию самозачистки. Подключение кабеля в этом случае будет проходить методом поворота механизма на половину оборота. Увидеть этот процесс вы сможете на фото ниже:

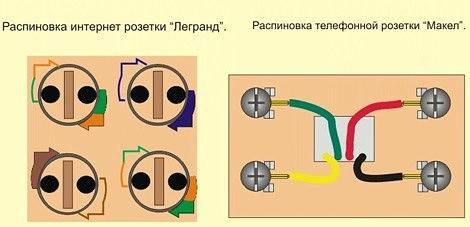

Схема подключения телефонной розетки Ленгранд

После завершения этого этапа вы можете поднять трубку и проверить наличие гудка. Если гудок не появится, тогда вам следует проверить полярность. Если телефон все равно не будет работать, тогда проверьте целостность контактов.

Порядок подключения телефонной розетки

Подсоединение телефонного разъема следует проводить в защитных перчатках из резины. Также нужно учитывать, что небольшое напряжение в 60 Вольт в телефонной розетке может во время вызова по линии может повышаться до 120 Вольт. Под воздействием такой электрической силы у человека могут возникать сильные болевые ощущения.

Подключение розетки для стационарных телефонов включает такой порядок работ:

  • подготовка инструментов;
  • обеспечение защитных средств;
  • снятие с кабеля защитной пленки согласно необходимой длине;
  • подсоединение кабеля по схеме к коробке;
  • фиксирование жил внутри телефонного короба.
  • крепление разъема к стене;
  • монтаж защитной крышки;
  • подключение вилки в розетку.

В инструкции, прилагаемой к каждой телефонной розетке, имеется действующая схема подключения данной модели.

Проведение подготовительных работ

Чтобы облегчить монтаж разъема для стационарного телефона лучше всего приобретать универсальные приборы с соединяющим устройством из четырех контактов.

Также для установки розетки дополнительно потребуются:

  • вольтметр;
  • прорезиненные перчатки;
  • отвертка;
  • уровень;
  • скотч с липкой лентой на две стороны;
  • нож для работы с оптическими кроссами;
  • острогубцы;
  • карандаш с графитным стержнем.

Если монтаж разъема осуществляется на новом месте, то необходимо также иметь перфоратор. В такой прибор вставляется специальная семидесяти миллиметровая коронка, с помощью которой можно проделать соответствующее отверстие в стене.

Отвертка для работы с розетками должна иметь прорезиненную ручку и подходить по форме к выбранным шурупам

Зачистка концов жил

Кабель для телефона имеет достаточно нежное покрытие. Поэтому зачистка кабеля требует особой аккуратности. Изначально от защитной изоляции очищаются концы проводов на четыре сантиметра.

Чтобы не нарушить жилы, которые отвечают за качество сигнала, рекомендуется использовать острое лезвие или специальный кроссировочный нож. При малейшем повреждении проводов при очистке от оплетки следует отрезать концы с дефектом и зачистить заново.

Подключение проводов розетки

При соединении проводов рекомендуется проверка полярности. Основным руководством при подключении стандартной телефонной проводки является:

• провод в зеленой изоляции означает «плюс»; • красная оплетка – «минус».

Неправильно подключенные полюса могут стать причиной постоянных неполадок телефонной связи. С помощью вольтметра можно измерять необходимое напряжение. Значение рабочей линии должно быть в пределах от 40 до 60 Вольт.

Все подсоединенные провода должны плотно прижиматься крепежными винтами. После установки надевается на защелки или другие крепления защитная крышка. Перед закрытием розетки следует убедиться, что провода не пересеклись между собой и все контакты утоплены в корпусе.

Установить телефонную розетку достаточно просто. Главное иметь под рукой все необходимые инструменты, знать принцип подключения разъемов и иметь детальную схему монтажа, обозначенную в инструкции приобретенного изделия.

Как подключить телефонную розетку lezard. Как подключить телефонную розетку: подключение телефонной розетки lezard

Нам потребуется: Самая розетка с телефонным входом Провод и изолента (последнее необязательно) 2 телефон для проверки

Итак, производим следящие деяния и получаем 100% результат.

Любой мужчина просто должен уметь делать все по дому, до сего списка можно отнести и то, как подключить телефонную розетку, и в случае чего пролагать телефонный кабель, провести проводку и все другое. Для включения телефонной розетки не нужны никакие специальные знания, а эта работа не связана с риском получить удар током, например как по телефонной линии проходит, в среднем, от 9 до 12 вольт. Начать установка розетки нужно с проверки, подходит ли телефонная вилка непосредственно к данной розетке. Поэтому, что в некоторых моделях телефонных аппаратов вилки имеют заграничный стандарт, который не подходит к Российскому. В случае если же все выбрано верно, то возможно начинать разметку того, где и как несомненно будет крепиться розетка

Этому нужно уделить огромное внимание, на данный момент проблема болтается розетки имеет возможность не сильно взволновать, но когда о ней некоторое количество раз кто-то зацепит ногой, то это начнет досаждать. Так что для розетки следует выбрать мало проходное место

Для того, собственно что бы подключить телефонную розетку ее нужно разобрать, ведь ее же нужно несомненно будет подключать к основной сети питания. Звичайнисинька, среднестатистическая розетка закреплена 4 саморезами на своей тыльной стороне. Они находятся по углам самой розетки. Эти саморезы нужно открутить. Иногда встречается и один фронтовой саморез. После изъятия всех элементов коепления надо(надобно) снять основную крышку розетки. Во всех штатных розетках мается 4 гнезда для включения питания и телефонной линии. Соответственно 2 из их будут отвечать за непосредственное подключение питания, а 2 станут отвечать за телефонный сигнал. Не во всех розетках обозначенный порядок подключения, а в некоторых отсутствуют распознавательные знаки для включения телефонной сети. Здесь поможет очень незатейливый и легкий образ. В первейшую очередь нужно попытаться подключить питание розетки, и убедится в том, собственно что оно работает. Делается это специальной отверткой с лампой ревизии

После того, как телефонная розетка несомненно будет запрошена от сети можно переходить к телефонным включением. Для простого подключения сети, о котором рассказывалось выше, необходимо подключить рабочий телефон к розетки стереотипными средствами, то есть, подключить питание и телефонную сеть. Далее нужно взять в руки 2 контакта для включения в сети и поочередно замыкать их, и при данном нужно проверять или доходит сигнал к телефонному аппарату, или нет. Естественно при правильном включении телефон будет работать в штатном режиме, а при неверному сигнал не будет подавать. Конечно, это незатейливый метод «тика», но в большинстве случаев он есть единым легкодоступным, верным, а главное, самым оперативным. Хотелось бы подметить, что не все вышеописанное доступно для четырех контактного типа питания. Там придется поекспериментувати. Хотя и в этом нет ничего сложного или необычного

Очень важно учитывать конструктивные особенности розетки. Большое количество, кто решает собрать и подключить розетку сам натаскивает контакты, коие проходят в розетке, максимально сильно

А со временем в последствии любого рывка они просто срываются со собственных пазов. Этого делать не следует. Надо(надобно) подключать все контакты с запасом. Но есть розетки, в которых есть встроена заглушка, кот-ая максимально снижает возможность движения контактов снутри самой розетки

Очень большое значение при включении имеет и телефонный провод. Во многих магазинах возможно встретить просто нерабочие провода и естественно ревизия сети с помощью их не даст ничего, не считая того, что человек подумает, что сборник был изготовлен, не верная

До этого тоже идет по стопам отнестись с надлежащим вниманием. Если же все обстоит благополучно и все трудится, то можно собирать розетку, очень бережно и аккуратно

И здесь же следует обратить внимание на конструкционные особенности собственной розетки. Все розетки делятся на 2 на подобии. Первый тип имеет на тыльной стороне 2-х постороннюю клейкую полосу, кот-ая позволяет приклеивать розетку там, где охота хозяину. Это очень практически, удобно, а основное крепко. Второй тип предусматривает исключительно винтообразное крепление и ничего больше. Но ничто не не дает приклеить любую двустороннюю ленту и там. Как возможно заметить, процесс полного подключения довольно незатейливый и даже человек без опыта в этой сфере с легкостью с нимвпораеться.

Рекомендации по монтажу

Процесс установки розетки не требует серьезных знаний в области электротехники. Так как в квартирах чаще всего используются коннекторы RJ 11 и RJ 12, особенности подключения устройств следует рассматривать на их примере.

Подготовительный этап

Сначала нужно внимательно изучить схему внутренней коммуникации, которая должна быть приложена к устройству. Во время подключения розетки RJ 11 (RJ 12) необходимо лишь соединить проводники соответствующей полярности. Если планируется подключить розетку RJ 25, то в домашних условиях необходимо задействовать только контакты 3 и 4. Иногда планируется использовать телефонный аппарат устаревшего образца и в такой ситуации придется купить универсальную розетку. Также потребуется провод сечением от 0,3 до 0,5 мм.

Если разводка телефонного кабеля выполняется скрытым методом, то предстоит предварительно проштробить в стене канал для проводника, а также вырезать отверстие для монтажа розетки. Для этого используется штроборез и перфоратор с коронкой. Однако поставленная задача может быть решена с помощью молотка с зубилом, но времени придется затратить значительно больше.

Подключение проводов

Телефонный кабель можно легко повредить, при его зачистке нужно проявить осторожность. Даже опытные мастера не всегда могут выполнить разделку кабеля с первого раза

Поэтому во время прокладки проводника стоит сделать некоторый запас по длине. Лишний кабель затем можно будет спрятать. Для подключения розетки достаточно зачистить около 4 см провода.

После этого необходимо раздвинуть жилы и присоединить их к клеммам коробки, ориентируясь на схему, расположенную на лицевой стороне внутреннего бока. Если проводка выполнялась скрытым способом, то для удобства подключения провода должны выступать за плоскость стены на 60−80 мм. Чтобы проверить полярность проводников, стоит воспользоваться тестером. В противном случае телефонный аппарат будет функционировать со сбоями.

Следует помнить, что напряжение в готовой к работе телефонной линии составляет от 60 до 80 В. Подведенные жилы кабеля необходимо приложить к зажиму и плотно стянуть с помощью специальных винтов. При открытой проводке на финальном этапе подключения розетки достаточно лишь закрыть крышку и закрепить ее на стене. Если монтаж кабеля проводился скрытым способом, то нужно убедиться в отсутствии переплетения проводников в подрозетнике и установить внутренний блок в стену.

https://youtube.com/watch?v=foMtn3Md5X8

Ошибки, допускаемые при выборе и монтаже телефонных розеток

Основной причиной всех ошибок является легкомыслие и невнимательность. Ознакомившись с приведенными рекомендациями, можно избежать проблем и недоработок во время установки коммутационных устройств.

Ошибка 1. После вскрытия упаковки, прилагаемая инструкция выбрасывается в уверенности, что схема подключения указана на корпусе изделия. Схема может отсутствовать и тогда могут возникнуть сложности при монтаже.

Ошибка 2. Проводить монтаж без диэлектрических перчаток. Как уже было сказано, напряжение в сети может подняться до 120 Вольт. Учитывая, что «безопасного напряжения» не бывает, это грозит неприятными последствиями. Производить работы нужно с соблюдением техники безопасности.

Ошибка 3. Приобретая изделие, может возникнуть желание сэкономить и купить устройство неизвестной фирмы по более низкой цене. Это ложная экономия: товар может оказаться некачественным и при этом не обладать гарантией, в результате чего обменять его или вернуть деньги будет невозможно. Известные торговые марки предоставляют на свою продукцию гарантийные обязательства, что является залогом качества и надежности.

Ошибка 4. Во время монтажа проводники замкнулись между собой и телефонная линия отключилась. Не нужно поднимать панику и вызывать ремонтную бригаду из телефонной компании. Линия отключается автоматически через центральную АТС. Такое отключение происходит на несколько минут, после чего работа сети восстанавливается.

Ошибка 5. Использование провода б/у, снятого на старом здании или в заброшенном помещении. Данный провод может иметь нарушенную изоляцию или поврежденную жилу. Это непременно отразится на качестве связи. Лучше приобрести новый кабель, соответствующий современным стандартам, что обеспечит безупречную связь.

В заключении хотелось бы отметить, что, несмотря на всеобщее распространение мобильных телефонов, стационарные аппараты продолжают широко использоваться благодаря независимости от территориального «покрытия» и различных роумингов. Кроме того проводная связь предоставляет более качественное соединение, а иногда остается единственным доступным средством сообщений.

Кол-во блоков: 14 | Общее кол-во символов: 22326 Количество использованных доноров: 5 Информация по каждому донору:

Источник

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
