Подключение теплого пола к терморегулятору

Для экономии электроэнергии и установки комфортной температуры выполняется подключение регулятора теплого пола. На корпусе самого устройства или в паспорте можно поискать схему подключения, а монтаж своими руками не составит труда.

Терморегулирующий прибор вместе с нагревательными элементами подключается через розетку или проводку.

Терморегулятор электрический https://phantom-stab.ru/catalog/termoregulyatory/elektricheskie являет собой цифровое устройство с температурным датчиком и силовой частью, которая срабатывает при достижении определенной температуры. Температурный режим программируется в зависимости от запроса владельца. Цель терморегуляции заключается в контроле микроклимата и уменьшении расхода электричества.

Разберем, как подключить терморегулятор теплого пола на примере востребованной модели ТК-250Т. Это многофункциональная модель с таймером, звуком и выносным датчиком типа «К»/ТХА. Крепится на DIN-рейку 35 мм, по ширине занимает 3 модуля (53 мм)

А вот и порядок действий, как подключить теплый пол к терморегулятору и настроить процессы:

— к электрическому регулятору подключают выносной датчик и сеть питания 220V — по схеме подключении, с соблюдением полярности;
— нагрузку коммутируют при отключенной внешней сети — это можно делать до или после подключения датчика;
— при условии корректного монтажа системы, после подачи питающего напряжения индикатор покажет текущую температуру в области установки внешнего термодатчика;
— левой кнопкой «В+» осуществляется вход в меню и пролистывание разделов — РАБ для включения и перезапуска цикла таймера, УСt для настройки температурного значения нагревательного элемента, УСГ для установки гистерезиса, ВРЕ для включения таймера при достижении заданной температуры.

Вход в разделы осуществляется кнопкой «П-», для навигации используются параметры «+» и «-».

Схема подключения теплого пола к терморегулятору

Схема подключения теплого пола выбирается в зависимости от типа пола.

Подключение кабельного пола

Перед монтажом кабеля пол выравнивается одним из методов, в зависимости от его типа. Перед укладкой кабеля необходимо протянуть силовые провода к терморегулятору. На схеме, представленной ниже, видно, что соединительная муфта после окончания монтажа окажется в стяжке пола. На поверхности чернового пола раскладывается монтажная лента, которая поможет зафиксировать кабель. Чаще всего кабель укладывается змейкой или улиткой.

После укладки кабеля устанавливается помещенный в пластиковую трубку датчик. С помощью специального тестера проверяется качество монтажа и соответствие сопротивления кабеля паспортным данным. Теплый пол готов к заливке стяжки.

В зависимости от типа применяемой стяжки выдерживают пол до полного затвердевания. Только после этого можно к терморегулятору крепятся все провода. Для присоединения используются винтовые зажимы.

Видео – Схема теплого водяного пола

Еще одним вариантом подключения нагреваемого водяного пола может стать использование гидравлического разделителя. Он представляет собой специализированную емкость, в которой происходит накопление теплоносителя. Обычно такую емкость монтируют в коллекторном шкафу в специальной стенной нише.

Теплый пол с гидравлическим разделителем

Примерная схема такого подключения приведена на рисунке.

Важным моментом в подключении нагреваемого пола с жидким теплоносителем является установка водяного коллектора. К нему выводятся все контуры отопительной системы, при этом температуру и рабочее давление теплоносителя в каждом контуре можно регулировать индивидуально.

Подключение коллектора

Примеры подключения терморегулятора теплого пола – пошагово

Перед тем как самостоятельно подключить теплый пол к терморегулятору, надо разобраться в самом процессе, чтобы не наделать ошибок. Неправильное подключение может привести порче купленной системы отопления.

Отличия в подключении термостата от вида кабеля

Кабельный теплый пол на рынке представлен двумя видами нагревательного кабеля: одножильный и двужильный. Отличаются они не только количеством нагревательных жил, но и силой электромагнитного поля, которое проводники излучают. У первого оно сильнее, чем у второго. Поэтому одножильные модели в жилых помещениях не укладывают.

Подключение к термостату двужильного кабеля

Этот нагревательный элемент подключается к терморегулятору двумя своими жилами, которые торчат с одной стороны. Точнее, к 3 и 4 клеммам. К третьей подсоединяется токоведущий провод коричневого цвета – это фаза. К четвертой проводится подсоединение синего провода – это ноль.

Подключение к регулятору температуры двужильного кабеля

Одножильного кабеля

Здесь необходимо понимать, что одножильный кабель называется так потому, что в его оплетке находится одна нагревательная жила. Чтобы в ней проходил электрический ток, нужно один конец соединить с фазой, противоположный с нулем. То есть оба конца кабеля подключаются к термостату. Один к клемме номер «3», другой к клемме «4».

Подключение одножильного нагревательного кабеля

Подключение терморегулятора к плёночному «теплому полу»

Здесь используется та же схема без каких-либо дополнений и изменений. Просто необходимо понимать, что инфракрасный теплый пол – это чаще несколько элементов, которые могут быть разложены на полу в разном порядке. Поэтому их нужно правильно соединить между собой, чтобы создать последовательную электрическую цепь. И уже от общей цепи вывести двухжильный кабель, концы которого подключаются к термостату.

И еще один момент. Для температурного датчика нет необходимости в полу делать штробу. Чтобы он не мешал напольному покрытию его укладывают в канавку, которую делают в теплоизоляционном слое. При этом сам датчик должен располагаться на участке карбоновых нагревателей.

Схема подключение ИК теплого пола к термостату

Тестовое подключение терморегулятора RTC 70.26

Термостаты, они же терморезисторы, марки RTC 70.26 – самые распространенные и часто используемые в системе отопления теплых полов. В этой конструкции семь входных клемм, о подключении которых было описано выше. Пятая клемма без зажима, то есть она не используется. Прибор имеет двойную изоляцию, о чем производитель сообщает, установив на задней панели метку – квадрат в квадрате.

Всегда рекомендуется проверять товар, купленный в магазине. В этом плане терморегулятор не исключение. Тестировать его можно, используя обычную лампочку, вкрученную в обычный патрон, к которому подсоединены два проводка. Понадобится также двухжильный провод с вилкой на конце и термодатчик. Лампочка будет выполнять функции нагрузки. То есть подключить надо к клеммам 3-4. Вилку к клеммам 1-2, датчик к 6-7.

На панели регулятора выставляется минимальная температура. Вилка вставляется в розетку. Термостат включается. Теперь нужно поднимать настройку температуры до комнатной. Если лампочка включилась, значит, терморегулятор работает исправно. На видео ниже такое тестирование показано:

Схема подключения терморегулятора для водяного теплого пола

В системах водяных теплых полов терморегуляторы устанавливаются обязательно. Производители сегодня предлагают разные модели, одна из часто используемых – термоголовка с выносным или встроенным датчиком. Первый отслеживает температуру теплоносителя, второй воздуха. Существуют комбинированные модели.

Терморегулятор может воздействовать на два прибора отопления:

• циркуляционный насос;
• трехходовый клапан.

У первого при перегревании он снижает обороты вращения крыльчатки, с помощью второго уменьшает подачу теплоносителя. Для закрытия клапана используется сервопривод, который монтируется на клапан, установленный на обратном контуре системы отопления. То есть к терморегулятору от сервопривода прокладывается двухжильный кабель – это будет нагрузка. Во всем остальном схема подключение та же.

Схема подключение термостата с сервоприводом

Разные системы теплого пола требуют наличия регулятора температуры. Последние на рынке представлены широко, поэтому частично отличаются схемы подключения. Но общая схема практически одинакова.

Схема размещения и подключения контуров с жидким теплоносителем

При составлении схемы подключения нагреваемого водяного пола необходимо также просчитывать места расположения отопительных контуров. Очевидно, что они не должны находиться в тех местах, где в помещении будет располагаться стационарная техника.

Существует две основных схема подключения контуров отопления водяного пола: это «змейка» и «улитка» (или «спираль»). В регионах с холодным климатом рекомендуется использовать схему подключения «спираль», так как в этом случае все помещение будет нагреваться достаточно равномерно и поверхность пола не будет испытывать сильных температурных деформаций.

Укладка труб методом – змейкой и улиткой

Виды термостатов

Терморегулятор (термостат) — это прибор, обеспечивающий поддержание заданной температуры в определенных пределах.

В системе теплого пола он определяет температуру по сигналам датчика, находящегося в стяжке между нагревательными элементами. Затем этот прибор сравнивает показания датчика с температурой, заданной пользователем.

Если температура превышает заданную, терморегулятор отключает нагрев. Когда температура упадет ниже заданного предела, прибор опять подключает ток. Бытовой терморегулятор поддерживает температуру с точностью ±1°C.

Различают два вида терморегуляторов:

• механические;
• электронные.

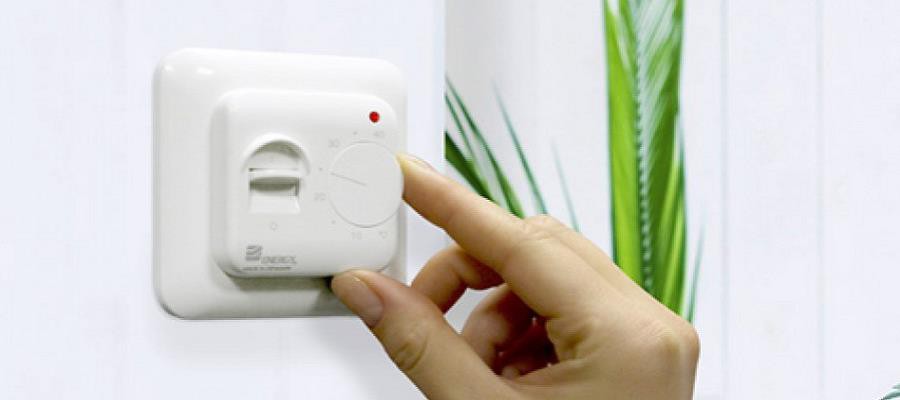

Механические оснащены поворотной рукояткой, с помощью которой устанавливают желаемую температуру. Включение и выключение тока в нем осуществляется электромеханическим реле, которое во время работы издает характерный щелчок.

В электронных терморегуляторах нет механических движущихся частей. Включение и выключение тока в них производит электронное реле, которое звуков не издает. Часть таких приборов имеет кнопочное управление и жидкокристаллическое табло индикации, на котором указываются заданная температура, температура в данный момент и режим работы (нагрев или охлаждение).

Самые современные термостаты оснащены табло, чувствительным к прикосновениям, и не имеют кнопок. Механические терморегуляторы не программируются. Заданную поворотом ручки температуру они поддерживают постоянно.

Электронные приборы делятся на две группы:

• без программного управления (поддерживают определенную температуру);
• программируемые (автоматически изменяют режим нагрева в течение суток по заданной программе).

Программируемые термостаты снижают затраты на отопление независимо от забывчивости пользователя.

Водяной пол. Схема подключения

Наименование	Кол-во	Стоимость, руб.
Итого		23 306.5
МП труба Valtec 16(2,0)	200 м	7 160
Пластификатор Силар (10л)	4х10 л	3 222
Лента демпферная	3х10 м	1 974
Теплоизоляция ТП – 5/1,2-16	2х18 м2	5 296
Трехходовой смесительный клапан MIX 03 ¾”	1	1 400
Ниппель-переходник VT 580 1”х3/4”	2	113,2
Ниппель VT 582 3/4”	1	30,8
Тройник VT 130 ¾”	1	96,7
Угольник VT 93 ¾”	1	104,9
Сгон прямой VT 341 ¾”	1	104,9
Циркуляционный насос UPC 25-40	1	2 715
Кран шаровой VT 217 ¾”	2	266,4
Коллектор VT 500n 2 вых.х ¾”х ½”	2	320
Пробка VT 583 ¾”	2	61,6
Фитинг для МП трубы VT 710 16(2,0)	4	247,6
Фитинг для МП трубы VTm 301 20 х ¾”	1	92,4
Фитинг для МП трубы VTm 302 20 х ¾”	1	101

Комплектация пола:

• котел для нагрева воды. Используется в частных домах, возможно применение в квартирах;

• насос. Может использоваться и для подачи воды в трубы пола, и для возврата ее в систему или в котел;Циркуляционный насос

• трубы для подачи воды в пол;

• трубы самого пола;

• коллектор. Устройство, предназначенное для настройки и регулирования полов. В состав его могут входить просто запорные клапаны, а могут и еще регулирующие, которые настраивают каждую часть пола в отдельности по расходу воды;

• соединительные элементы, фитинги и тому подобное.

Трубы при монтаже могут быть использованы стальные, но их применение затрудняет создание контуров. Дело в том, что трубы в таких полах укладываются в виде контуров, петель, а не по прямой. Поэтому наиболее выгодный вариант – использовать полипропиленовые или полиэтиленовые. Последние трубы предпочтительней, поскольку в отличие от полипропиленовых труб, у них небольшой коэффициент расширения. Трубы должны быть диаметром от 16 до 20 миллиметров. Температура, которую они могут выдержать, должна составлять 95 градусов, а давление – не более чем 10 бар.

труба для теплого пола

Трубы из нержавейки

Коллектор – разветвитель, патрубок. К нему подключаются контуры нашего пола. Обычно применяют два таких патрубка. Один – для подачи, а второй – для сбора.

Коллекторный блок

Начинаем монтажные работы:

• готовим место под укладку. Если лежит старая стяжка, то убираем ее полностью. Убираем весь мусор;
• по периметру, на стене, накладываем специальную ленту, для компенсации теплового расширения пола. Лента называется демпферной.

Основные работы:

• • в первую очередь, если есть перепады, то выравниваем поверхность;

  • укладываем изоляцию. Она нужна для того, чтобы тепло пола не уходило вниз. Толщина – от 20 до 50 миллиметров. Можно использовать полиэтилен, вспененный, фольгированный. Если квартира на первом этаже, то слой изоляции должен быть усилен до 100 мм. Можно уплотнить ее керамзитом, а сверху настелить полиэтилен;

    Демпферная лента

  • укладываем трубы контуром. Они укладываются, начиная от холодной, внешней стены. Шаг между ними – от 10 до 30 сантиметров. Все отрезки труб соединяются двумя целыми, уложенными параллельно друг другу и перпендикулярно отрезкам труб. Одна из них будет подавать воду, вторая сбрасывать ее в систему или в котел. Трубы закрепляем с помощью пластиковых стяжек и дюбелей;

  • устанавливаем коллектор и, если нужно, то котел. Оба патрубка коллектора монтируются в специальном, для этого предназначенном, шкафу. Его можно просто поставить или прикрепить к стене. Между коллектором и полом на подающей трубе устанавливается термореле. Оно служит для регулирования температуры пола. На сбрасывающей трубе устанавливается насос. Уровень пола ниже, установленного котла или системы водоснабжения, поэтому для возврата отработанной воды и нужен насос;
  • подключаем коллектор к котлу или водоснабжению;коллектор для теплого пола

• проверим. Если работает, переходим к следующему этапу;

• заливаем стяжку. Если делаем пол под плитку, то стяжка должна быть 3 или 5 см. Если под линолеум или, например, ламинат, то делать толстую стяжку не нужно. Просто уложим поверх пола армирующую сетку;

• оставляем стяжку сохнуть. Спустя сутки на ней уже можно будет работать. Но ставить на пол что-нибудь тяжелое можно только после того, как стяжка полностью высохнет. Примерно, недели через четыре;

• настилаем напольное покрытие. А какое, предоставим выбирать читателю.

Подключение терморегулятора к электросети

Подключение можно осуществить двумя способами:

Для того, чтобы подключить регулятор вторым способом, необходимо установить его под розеткой.

Для этого делается отверстие под обычный подрозетник. С помощью коронки высверливается отверстие, в которое устанавливается коробка. Также есть специальные коробки в гипсокартон, в этих коробках тоже можно устанавливать терморегуляторы.

При подключении регулятора температуры следует обратить внимание на контакты, расположенные сзади прибора, они обозначены тремя буквами которые указывают на разные цвета провода:

Обычно кабель идет в комплекте с терморегулятором, длина провода до 3 метров. Он подсоединяется с регулятором температуры и термодатчиком.

Для работы всей схемы, следует подсоединить терморегулятор с температурным датчиком и теплым полом. Перед подключением сделайте штробу от регулятора температуры до пола и проложите провода, используя схему, которая находится в инструкции. О том, как выполнить штробление стен, мы рассказали в отдельной статье.

Итак, подключить терморегулятор к теплому полу можно следующим образом:

Учтите, что маркировка на терморегуляторе может быть разной и соответственно схема подключения будет отличаться (к примеру, к 1 и 2 клемме будет выполняться подключение питающего кабеля).

Также важно понимать, что не у всех домов есть возможность подключать регулятор в трехпроводную сеть, ведь многие старые дома без заземления. Также бывает теплый пол одножильный или двухжильный, это тоже влияет на способ монтажа

Схема подключения терморегулятора теплого пола с заземлением и без заземляющего провода:

Установка термодатчика делается под плиткой или другим напольным покрытием, поэтому его следует так установить, чтобы в случае неисправности его можно было изъять, не повредив напольное покрытие. Несмотря на простую схему подключения терморегулятора важно внимательно прочитать инструкцию, ведь при неправильном подключении теплый пол работать не будет. На видео ниже наглядно показывается, как установить регулятор температуры и подключить к сети своими руками:

На видео ниже наглядно показывается, как установить регулятор температуры и подключить к сети своими руками:

Вот по такой технологии осуществляется установка терморегулятора теплого пола в ванной и других комнатах. Теперь вы знаете, на какой высоте осуществлять монтаж и как правильно подключить провода от системы обогрева и термодатчика к регулятору.

Ну, вот и пришло время заканчивать статью. Весь материал, которым я хотела поделиться – рассмотрен. Надеюсь, он Вам будет полезен, и вы будете им пользоваться при необходимости установить термостат для теплых полов своими руками Совершенствуйтесь в собственных практических навыках и получайте все новые знания, как говорят: «Учиться никогда не поздно!» На этом все, спасибо за внимания, удачного и легкого ремонта!

Пошаговая инструкция по подключению электромеханического терморегулятора тёплого пола

При подключении терморегулятора тёплого пола своими руками, необходимо соблюдать все пункты приведённой ниже технологической карты (на примере самой простой электромеханической модификации):

В стене устраивается отверстие при помощи сверлильного оборудования и коронки, в которое монтируется подрозетник.

• Помещение обесточивается в щитке на весь период монтажных работ, для повышения техники безопасности.
• Через отверстие подрозетника протягивается силовой трёхфазный кабель. Рекомендуется выпускать концы провода с запасом, чтобы обеспечить нормальное подключение в клеммной коробке.

Излишки изделия впоследствии подрезаются с помощью стандартных кусачек или бокорезов.

Терморегулятор поворачивается тыльной стороной для осмотра маркировки на клеммной коробке.

• Некоторые модели регуляторов оснащаются скрытой клеммной коробкой, для доступа к которой необходимо снять защитную пластиковую крышку.
• Силовой кабель частично зачищается от изоляции.
• Фазная жила вставляется в отверстие с маркировкой L, нулевая – с обозначением N.
• После установки кабеля, винты на клеммной коробке затягиваются отвёрткой с шлицевым или крестовым наконечником.

• Длина провода должна быть такой, чтобы прибор свободно помещался в подрозетнике, без образования петли.
• В 3-ю и 4-ю клеммы, согласно аналогичной схеме, монтируется кабель тёплого пола.
• В 5-е соединение устанавливается двухцветный заземляющий провод.
• К 6-й и 7-й клеммам подключается слаботочный сигнальный провод.
• Проверяется надёжность фиксации всех 7 жил, а также корректность подключения. Фазный провод, согласно международным стандартам, выполняется в коричневом цвете, нулевой – в синем, а заземление – двухцветная, жёлто-зелёная изоляция.
• С терморегулятора снимается центральная панель и декоративная накалка, под которыми спрятаны фиксирующие распорки с винтами.

• Данные крепёжные элементы ослабляются, чтобы тело регулятора свободно вошло в подрозетник.
• Прибор аккуратно устанавливается в подрозетник, выверяется по углу наклона, таким образом, чтобы места крепления распорок располагались строго на горизонтальной оси.
• Регулятор затягивается в подрозетнике с последующей проверкой жёсткости его креплений. При приложении нагрузки, прибор должен оставаться в зафиксированном положении.
• На финальном этапе, на прибор накручивается центральная панель. После чего защёлкивается декоративная рамка.

После монтажа, необходимо подать напряжение в щитке, поднять переключатель автомата тёплого пола и включить прибор. Источник обогрева начинает излучать тепло, а, при повороте реостата, интенсивность его работы увеличивается.

Следует учесть, что, при первичном включении, пол будет оставить холодным не менее 10 минут, так как требуется время для прогрева стяжки, плиточного клея или других материалов покрытия.

Терморегулятор и теплый пол: порядок подключения

Применение регулятора температуры дает возможность использование практически любого нагревательного прибора без риска его случайного перегрева и, соответственно, выхода из строя. Поэтому правильное подключение теплого пола к терморегулятору имеет высокое значение для его последующей эксплуатации, разумеется, если используются качественные материалы и оборудование.

Где установить регулятор

Определение точки монтажа зависит о многих обстоятельств, основополагающими из которых являются следующие факторы:

• Тип устройства. Наиболее востребованным является встраиваемый прибор, но можно использовать и навесной терморегулятор;
• Эргономика. Как правило, устройство монтируется на высоту до 10 см от пола. Но если система теплых полов планируется использовать как основной (единственный) источник обогрева, то высота установки терморегулятора должна составлять не менее 1,5 м.
• Доступность пользования. Целесообразнее всего устанавливать недалеко от входных либо межкомнатных дверей, чтобы впоследствии расставленная мебель не стала препятствием для свободного доступа к прибору.
• Экономия в расходовании материалов. Имеется в виду длина электрического провода, который будет тянуться от места расположения электрощита до точки вывода.

Рассчитываем мощность

Действие теплых электрических полов основано на простом принципе – преобразование электроэнергии в тепловую за счет сопротивления проводников. Основной прогрев приходится на плитку либо стяжку.

Они в большей степени могут отдавать полученное тепло окружающему пространству. Такие полы имеют достаточно простую конструкцию. Как правило, состоят из нагревательного элемента (кабель, мат, пленка), терморегулятора и датчика. Для полноценного функционирования понадобится обычная розетка с переменным током (220В).

Одним из основополагающих критериев при выборе вида теплого пола является его мощность, от которой впоследствии будет зависеть как схема подключения, так и потребность в дополнительных элементах.

Ее величина во многом зависит от следующих факторов:

• площадь обогреваемой поверхности;
• тип обогрева (основной / дополнительный источник тепла);
• назначение помещения (балкон, офис, жилая комната и т.д.)

При расчетах необходимо учитывать исключительно полезную площадь обогреваемой поверхности, то есть участки, занятые мебелью или бытовой техникой не брать во внимание. Следует заранее определиться с местом расположения каждого нагревательного элемента, так как в дальнейшем внести изменения будет просто невозможно

При этом если теплый пол является основным источником тепла, то его полезная площадь не должна быть меньше 70%, иначе обогрев станет элементарно неэффективным. Минимальная мощность должна составлять 150 Вт/м2. Если теплый пол играет роль дополнительного обогрева, то мощность можно снизить до 110 Вт/м2.

Как отмечалось ранее, показатель мощности также зависит от типа обогреваемого помещения и его этажности. Например, в ванной или кухне мощность может быть несколько ниже, так как люди не находятся в этих комнатах постоянно.

А вот для гостиной, спальни или детской можно слегка увеличить. Также целесообразно увеличить на 12-15% показатель мощности, если помещение располагается на первом этаже здания, в остальных случаях увеличение показателя будет нерациональным.

Как правильно подключить своими руками?

Чтобы правильно подключить терморегулятор к теплому полу своими руками, нужно строго следовать рекомендациям монтажных работ:

1. В подготовленный карман уложить монтажную коробку и подсоединить силовой электрокабель.
2. В отверстие установочного стакана необходимо вывести термодатчик.
3. Подведите электропровода для включения трехходового клапана или нагревательных кабелей.
4. Используя инструкцию термоприбора, произвести подключение нагрузки и температурного устройства.
5. Далее, подсоединяется питающий кабель к входным электроклеммам терморегулятора.
6. Подается электропитание и включается обогрев. Для контролирования нагрева пола устанавливается температурный режим 26-28 градусов. В случае расположения датчика в стене применяют температуру 20-22 градуса.

После всех монтажных работ необходимо протестировать системы на функционирование. Области с неравномерным обогревом отключают от сети и проводят проверку на сопротивление. Обнаруженные неполадки устраняют и восстанавливают функционирование системы теплого пола. Правильность установленной системы определяется при получении необходимого климата при нескольких этапах включения/отключения нагревательных элементов.

Подключение элементов системы к сети

После установки температурного датчика производится подключение теплого пола к терморегулятору. Схема подсоединения всех элементов системы выглядит следующим образом:

Конструкция терморегулятора для теплого пола

• К первому и второму гнезду прибора производится подсоединение сетевых проводов с напряжением 220 В. Схема подключения должна строго соблюдаться. К первому гнезду подключается провод L (фаза). Он чаще всего окрашивается в белый, черный или коричневый цвет. Ко второму гнезду подсоединяется провод N (ноль). Он маркируется синим цветом.
• К третьему и четвертому гнезду производится подключение теплого пола кабельного типа. Схема подсоединения следующая: третий контакт – N (ноль), четвертый – L (фаза).
• Пятое гнездо предназначено для установки заземления. Этот кабель окрашивают в зеленый цвет.

• Подключение температурного датчика производится к шестому и седьмому гнезду. Принцип полярности в данном случае не нужно соблюдать. Подключение датчика производится в произвольном порядке.

• После подсоединения всех проводов к терморегулятору, их необходимо аккуратно подогнуть и уставить прибор в готовую коробку.
• Регулятор температуры выставляют при помощи строительного водяного уровня в правильном положении. Только после этого можно приступать к его фиксации при помощи болтов, которые входят в комплект от производителя.
• На готовую коробку производится монтаж рамки от прибора. Когда она окажется на месте, можно устанавливать основную часть лицевой панели. Характерный щелчок при монтаже будет указывать на то, что все сделано правильно.

После установки проверяют, насколько регулятор температуры работоспособен. Для этого включают питание и устанавливают для нагревательных элементов минимальную рабочую температуру. Для этого на приборе присутствует специальная кнопка или ручка в зависимости от конкретной модели.

Преимущества терморегуляторов Urie

После данных манипуляций необходимо выставить максимальную температуру обогрева, которую должен достигать теплый пол кабельного типа. Правильность действий должно подтвердиться характерным щелчком. Он указывает на замыкание цепи обогрева.
