Схема подключения двойного выключателя
Двухклавишный выключатель предусматривает регулирование освещения в разных помещениях с одного места. Рассмотрим подробности схемы подобного устройства.
От подстанции или электрощитка выводится трехжильный кабель к распределителю, откуда и провода пойдут на соединение с выключателями и светильниками. От светильников подходит четыре провода.
В разветвителе нейтраль от щитка соединяется с нейтралью от светильника. Два заземления (от электрощита и от светильника) соединяются между собой. Две фазы (от щитка и от выключателя) также соединены друг с другом. Нулевой проводник от выключателя соединяется с фазой лампочки. Фазы лампочки и выключателя в распределительном коробе соединяются. Фазные жилы светильников подключаются к центру цоколя лампочек, которые подключаются двойным выключателем. Это предусмотрено для того, чтобы не произошло случайного соприкосновения человека с электричеством.
Схема подключения двухклавишного выключателя
Как подключить двухклавишный выключатель: этапы монтажа
Теперь реализуем выше приведенную схему.
- От основого щитка, предоставляющего электроэнергию в дом, выводим трехжильный кабель и располагаем к распределительной коробке.
- Фазный (красный, белый или коричневый) провод соединяется с фазным проводником в распределителе, приходящим от центрального контакта двухклавишного выключателя.
- Нейтральный проводник от щитка подключаем к нулю светильника. Все соединения производятся также в распределителе.
- Приходящий от щитка соединяется с желто-зеленой жилой, которая крепится к корпусу предполагаемого светильника.
- Синий провод в корпусе выключателя подключаем к контакту левой клавиши прибора, а в разветвителе соединяем с фазой светильника.
- Подсоединяем фазу с контактом правой клавиши выключателя, а в распределительном коробе подключаем его с фазой второго светильника.
- Нажимаем левую клавишу выключателя — происходит замыкание цепи и зажигается первый светильник. Нажимаем на правую клавишу выключателя — включается второй источника света.
Возможно подключение двухпроводным электрическим кабелем с отсутствующим заземлением.
Двухклавишный выключатель
Как подключить выключатель?
После того как вы выполнили все соединения проводов в выключателе вам необходимо будет его установить. Монтаж выключателя может выполнить практически каждый, и сейчас мы об этом поговорим. После того как вы подвели провода их необходимо надежно закрепить.
Теперь можно приступать к его фиксации в распределительной коробке. В распределительной коробке он будет крепиться с помощью специальных зажимов. Они располагаются по бокам этого изделия. Сначала вставьте выключатель в розетку, а затем отверткой зажмите его контакты. После зажима болтов выключатель будет надежно держаться в стене.
После того как сердцевина выключателя будет надежно закреплена в штробе вы можете приступить к установке декоративной рамки. После того как декоративная рамка будет установлена вы можете приступать к проверке устройства на работоспособность устройства. Вот это была подробная инструкция по установке этого прибора. Как видите, подключить выключатель может практически каждый.
подключение двухклавишного выключателя.
Как подключить одноклавишный переключатель на две лампочки
Если от одного выключателя нужно включать одновременно две лампочки, находящиеся в разных местах, применяется та же схема подключения.
Управление подачей тока на лампы осуществляется одним выключателем, но варианты подключения самих ламп могут различаться.
Новый кабель в коробке
В распределительную коробку заводится ещё один кабель. Зачищаются концы жил и подсоединяются к тем же выводам, что и первая лампа. Это займёт некоторый дополнительный объём внутри коробки, но если места достаточно, то ничего страшного не случится.
Одним из способов подключения двух лампочек к одному выключателю является подсоединение обоих пар проводов к одним и тем же контактам
Кабель от имеющегося прибора
От уже имеющейся лампы монтируется отвод, который присоединяется к ней параллельно. Для этого в патрон первой лампы заводят два дополнительных контакта («ноль» и «фазу», красный и синий) и протягивают их ко второй лампе.
Преимуществом параллельной схемы подключения ламп является возможность их использования в любом количестве
Выбор подключения выбирается в зависимости от ситуации. Второй вариант применяется чаще, так как зачастую в распределительной коробке недостаточно места для ввода дополнительных кабелей. Кроме того, таким способом можно подключать не только две лампы, но и большее их количество. Главное — соблюдать принцип параллельного соединения проводов.
Проводя монтаж домашнего электрооборудования, нужно помнить о соблюдении норм безопасности. Перед началом работы нужно обязательно отключать питание сети. Лучше использовать инструменты с диэлектрическим покрытием и кабели соответствующего сечения. Нельзя бросать оголённые концы проводников на радиаторы или водопроводные трубы. Кроме того, требуется соблюдать нормативные параметры соединений.
Примеры практического применения
Цифровой прибор следует перевести переключателем в режим прозвонки.
В этом случае одной и той же лампой можно будет управлять с каждого этажа и, при желании, с подвала.
Проходной выключатель позволяет замкнуть одну из двух цепей Как сделать проходной выключатель из обычного: порядок выполнения работ Не всегда удается быстро найти подходящую модель устройства, позволяющего управлять освещением сразу из двух точек. Соединение проводников с помощью специальных зажимов WAGO.
Посмотрим на следующую принципиальную схему: На ней изменились три вещи: К коммутационной коробке S1 к переключателю S2 подключены два кабеля, которые используются для питания других переключателей освещения. Выделяют ПВ открытого для соединения с открытой проводкой и закрытого тип Для соединения с проводкой, идущей внутри стен. Схема с двумя проходными выключателями, допускающее управление двумя нагрузками Более детально разобраться со схемой подключения переключателя с двух мест поможет следующее видео: Здесь наглядно показано, как соединять провода в распределительной коробки, чтобы в процессе эксплуатации не возникало трудностей.
5 комментариев
Электрическое освещение — незаменимый спутник любой современной квартиры. Первое используется для подключения контакта на входе, второе — на выходе. Для их соединения в простейшем случае необходимо два двухжильных кабеля. При этом их функциональные возможности сильно отличаются.
Места использования Помимо спальни похожие ситуации могут возникать достаточно часто. Перед началом работы с помощью тестера напряжения убедитесь, что на силовых кабелях нет электрического потенциала, предпочтительно на всех выводах выходящих из короба. Перекрестное устройство подсоединяется между проходными. Выбирая подходящий вариант, следует покупать модель на одинаковое количество клавиш для каждой точки. В таких ситуациях возникает необходимость управления освещением с двух мест, именно для решения таких задач и предназначены так называемые проходные выключатели.
Разновидности перекрестных и проходных переключателей
При современном электромонтаже более часто стали применяться проходные переключатели, которые способны выключать или включать, например, освещение в комнате при входе в комнату и одновременно возле кровати или, например, с двух сторон коридора. Для первого случая на монтаж потребуются подрозетники. Также выгодно использовать подобную схему в небольших домах, величиной этажей. Схема электрическая включения лампы из трех мест. Обычный выключатель только замыкает и размыкает цепь Установка двух обыкновенных выключателей в разных местах комнаты не позволит управлять лампой сразу из двух мест.
Подобно переключателю S1 соединяем защитные проводники с одним разъемом и нейтральными проводниками с помощью второго разъема. Выводы и полезное видео по теме Как происходит на практике применение схем по подключению проходных выключателей из нескольких мест, можно узнать из представленных видеороликов. Благодаря этим перемычкам, фаза на источник освещения может быть подана либо с одного, либо второго выключателя, что позволит включить освещение с нескольких мест. Подобные решения пригодятся в больших домах и маленьких квартирах. Чтобы не ошибиться, что за выключатель, следует ознакомиться со схемой включения, которая присутствует на корпусе выключателя.
Схема подключения двухклавишного проходного и перекрёстного переключателя с двух и более мест.
Инструкция по подключению
Различные схемы подключения выключателей схожи между собой, но отличаются некоторыми важными деталями. Поэтому имеет смысл рассмотреть три различных варианта, связанных с наружной и внутренней установкой изделий, а также со способом коммутации в распаечной коробке.
Установка наружного устройства
Назначение винтов выключателя Простейший способ, позволяющий подключить одноклавишный выключатель на поверхности стен, реализуется по классической схеме. Отводимый от автомата фазный проводник соединяется с нижней клеммой, а отходящий от верхнего контакта идет напрямую к источнику света. В данной ситуации не имеет значения, как прокладываются оба эти проводники: по поверхности стен или скрытно.
Правильным считается такое подключение, при котором сам прибор устанавливается в разрыв фазного провода. Это правило одинаково справедливо для всех рассматриваемых вариантов.
Монтаж при скрытой проводке
В случае скрытой укладки кабеля в толще стен корпус выключателя размещается в специально предназначенных для этого нишах, а провода подводятся к нему через пластиковую установочную коробку. По завершении их соединения с клеммами изделия корпус с коробом утапливаются в стенной нише и фиксируются там специальными шурупами. После этого останется закрыть каркас выключателя декоративной крышкой и установить клавишу переключения на свое место.
Чтобы сделать все эти операции по возможности быстрее, придется воспользоваться уже готовыми проводниками и нишами, оставшимися от старого выключателя. Если длина торчащей из стены алюминиевой жилы недостаточна для подключения, придется нарастить ее, воспользовавшись куском медного проводника и миниатюрным клеммником переходного типа.
Подключение через распределительную коробку
Схема подключения проводов без заземления Чтобы расключить выключатель через распредкоробку потребуется проделать следующие операции:
- Отводимый фазный проводник прокладывается до соответствующего контакта распределительного узла.
- После его фиксации другой провод протягивается до осветительного прибора.
- Нулевой проводник прокладывать обычно не требуется, поскольку он заранее уложен в толще стен или потолка до второй клеммы осветителя.
Все процедуры по расключению одинарного выключателя аналогичны уже описанным ранее операциям.
Что такое контактор и для чего он нужен
В электрических сетях постоянно приходится включать или выключать различные нагрузки или управлять их работой. Как мы знаем, в быту для этих целей существуют механические выключатели и рубильники. Но у таких устройств есть весьма ограниченный ресурс износостойкости, а для больших электрических систем, управление с помощью механических рубильников является неудобным и неэффективным способом. Именно поэтому был создан такой прибор, который имеет огромный ресурс работы, позволяет производить циклы включения и выключения до нескольких тысяч раз в час, а самое главное дает возможность управлять нагрузкой дистанционно. Простыми словами это выключатель.
Электромагнитные контакторы применяются во всех сферах нашей жизни. Они включают уличное освещение, управляют отключением высоковольтных линий электропередачи, линий транспортных систем (трамвайных, троллейбусных, железнодорожных), широко применяются в строительстве и промышленности для запуска мощных силовых установок, двигателей, машин и другого оборудования.
Более того, такие коммутационные устройства применяются и в жилых домах для различных целей, таких, например, как включение электрообогревательных приборов или водонагревателей, для управления вентиляционными установками, водопроводными или канализационными насосами. Прогресс не стоит на месте и на данный момент системы умного дома под управлением контакторов или групп таких приборов уже постепенно входят в жизнь обычных людей.
Огромную роль эти устройства играют в электробезопасности и, как следствие, предотвращении пожаров от возгорания электрооборудования или силовых линий.
Данные приборы имеют ряд преимуществ перед различными модульными приспособлениями:
- Могут подключаться к любой сети;
- Имеют компактные размеры;
- Абсолютно бесшумны в работе;
- Могут использоваться при высоких мощностях и больших токах;
- Легкие в эксплуатации и просты в монтаже;
- Могут работать в любых условиях.
Сосчитайте провода
О количестве жил можно судить по числу клавиш, но иногда бывают исключения. Поэтому лучше убедиться, что в стене проложено необходимое количество проводов. От этого будет зависеть, какой выключатель вы сможете установить.
Внимательно взгляните на механизм. Сосчитайте, сколько жил к нему подключено, и выясните, нет ли в стене незадействованных проводов. Всего их может быть от двух до четырёх.
- Два провода — подойдёт для одноклавишного выключателя. Можно управлять одной или всеми лампами отдельного светильника.
- Три провода — подойдёт для двухклавишного выключателя. Можно управлять двумя группами ламп одной люстры или двумя отдельными светильниками.
- Три провода — также три жилы нужны для проходных выключателей. Можно управлять одной или всеми лампами отдельного светильника из двух разных мест.
- Четыре провода — подойдёт для трёхклавишного выключателя. Можно управлять тремя группами ламп одной люстры или тремя отдельными светильниками.
Конечный монтаж
Когда все модульные устройства налажены и протестированы, остается перенести их в корпус электрощита. Для безопасности следует обесточить электричество. Подготавливается ниша в стене. Собранные устройства на DIN рамке монтируется внутрь корпуса.
Монтируются главная и защитная нулевые шины. При распределении проводов по пучкам, не рекомендуется допускать их пересечений. На шину РЕ крепятся провода защитного ноля. Соблюдается последовательность подключения как на схеме электрощита. Защитный ноль перед коммутацией с клеммой шины – маркируется.
Когда все устройства подключены, начинается проверка на соответствие со схемой подключения. В интернете можно посмотреть фото электрощитка в собранном состоянии.
Когда наладка закончится, не стоит торопиться закрывать электрощиток. Он должен поработать пару часов, и тогда станет ясно, проведена ли сборка качественно. Установка и подключение щитка – это трудоемкий процесс, требующий определенных знаний и опыта. К нему следует приступать, изучив теоретическую часть, и следовать пошаговой инструкции по сборке.
Типы ПВ
Основное преимущество ПВ заключается в том, что можно выключить освещение из нескольких мест в доме. В отличие от обычного выключателя, прерывающего электрическую цепь, проходной содержит три и более контактов с возможностью их переключения. Установив несколько таких выключателей в разных местах, можно управлять одним светильником или целой группой. На рисунке ниже изображены 2 типа одноклавишных ПВ и схемы их контактов.
Схема типов проходных выключателей
ПВ имеет один вход и два выхода (рис. а). Одноклавишный перекрестный ПВ содержит 2 входа и 2 выхода (рис. б). Количество клавиш равно числу групп включаемых элементов освещения. Вместо клавиш могут быть сенсоры, но принцип действия остается прежним.
Принцип работы устройства заключается в размыкании одной цепи и замыкании другой. Поэтому контакт называется перекидным. Более правильное название ПВ – переключатель.
Механические
Концевые выключатели такого типа широко распространены как на производстве, так и в домашнем использовании. Они могут быть рычажного типа, поплавкового, с кнопкой или роликом.
Один из примеров, где эти приборы используются – лифтовое хозяйство. Концевики там стоят практически везде: датчик максимальной и минимальной высоты движения лифта, сигнализация открытия дверей, обрыва каната и так далее. Некоторые умельцы ставят микровыключатели у себя дома, чтобы при открытии дверей включался свет в комнате.
Модели с колесиком и кнопочные
Состоит подобный выключатель из корпуса, в котором имеются электрические контакты (замыкающие или размыкающие). Снаружи ставится ролик либо кнопка, в зависимости от того, как он будет эксплуатироваться.
На корпусе, как правило, нарисована схема подключения с указанием номеров контактов.
На примере прибора с роликом рассмотрим принцип работы подробнее. Рабочий механизм «наезжает» на колесико, толкающее стержень вниз. В результате происходит размыкание контактов, которые обесточивают устройство, подключенное к ним. Таким образом, конечный выключатель ограничивает дальнейшее движение механизма, либо что-то включает (например, сигнализацию).
При установке нужно следить за точностью. Если концевик поставить далеко, тогда механизм может не достать до ролика, а если слишком близко – его попросту может раздавить.
Стоит отметить, что встречается одинарный концевой выключатель редко. Как правило, это всегда блок: в одном корпусе два или больше контактов. В описываемой модели можно заметить нормально открытый и закрытый – итого пара. Это намного удобнее. Во-первых, такое исполнение универсально: какой нужен контакт, к такому и подключайся. Нет необходимости искать подходящую конструкцию. Во-вторых, в некоторых ситуациях нужен именно переключатель: когда есть необходимость не просто остановить механизм, а сделать реверс.
Наши читатели рекомендуют! Для экономии на платежах за электроэнергию наши читатели советуют ‘Экономитель энергии Electricity Saving Box’. Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя. Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.
Миниатюрные
Один из подвидов концевиков – микровыключатели. Это модели, используемые в электронной технике, в домашних устройствах, не требующие крепкого корпуса и больших размеров.
Это тот же самый концевой выключатель, работающий по подобному принципу. Но есть и отличия. При таких размерах, ход рабочего элемента очень мал, что требует очень точной настройки при установке концевика. Если это невозможно сделать, тогда применяют модели с промежуточными звеньями: например, с роликом. Это позволяет увеличить рабочий ход стержня и настроить прибор по потребностям.
Это интересно: Как выбрать автоматический выключатель по току, сечению кабеля, мощности — изучаем главное
Как подключить выключатель от розетки
В этом случае можно сэкономить на электропроводах. Подключение производится обычным порядком по уже описанному сценарию. Однако провода запитываются не в электрической коробке, а в розетке.
- Последнюю нужно для начала разобрать. А именно, открутив центральный болтик, снять пластиковую лицевую часть, ослабить винты, с помощью которых розетка крепится в стакане, и вытащить наружу основу.
- Далее нужно подсоединить фазовый провод к соответствующему входу розетки. Получится параллельное подключение.
- Второй конец фазового провода надо завести в соответствующий вход выключателя. Из второго контакта этого прибора выйдет провод для питания светильника. При этом ноль от освещающего аппарата также можно подвести к розетке или сразу к коробке.
Схемы подключения
На проходных аппаратах собирают схемы управления осветительными приборами так, чтобы включать-отключать свет можно из двух или более точек одной манипуляцией независимо от положения других коммутационных элементов.
Включение света из двух мест
Схема коммутации из двух точек.
Для построения схемы включения-выключения светильников из двух точек потребуется два переключателя с перекидными контактами. Из схемы видно, что в каком положении ни находился бы первый элемент, вторым можно замкнуть и разомкнуть цепь питания лампы.
Если применить двойной переключатель, можно управлять двумя светильниками или группами светильников. Например, точечным или общим освещением комнаты. Либо вместо второй лампы можно подключить другого потребителя (систему принудительной вентиляции и т.п.).
Схема коммутации из двух точек двумя потребителями.
Управление светильниками из трех точек
Чтобы независимо включать светильники из трех точек, в дополнение к перекидным приборам понадобится еще перекрестный. Его клавиша управляет контактной группой, содержащей две перекидные пары, соединенные особым образом:
- каждая пара имеет свой раздельный вход;
- нормально разомкнутый контакт одной пары соединяется с нормально замкнутым контактом другой пары и подключается к общей клемме;
- нормально замкнутый контакт одной пары соединяется с нормально разомкнутым контактом другой пары и подключается к другой общей клемме.
Схема перекрестного переключателя.
Такой прибор еще называют реверсивным – с его помощью можно поменять полярность постоянного напряжения на нагрузке, и реверсировать направление вращения, например, двигателя постоянного тока.

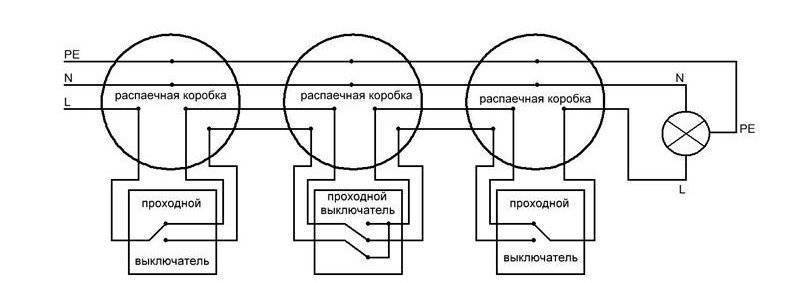

Коммутация из трех точек.
Такая схема подключения проходных и перекрестного выключателей пригодится в Т-образных проходах или в детских комнатах на двоих.
Управление светильниками из четырех точек
Добавлением одного промежуточного реверсивного аппарата можно управлять светом из четырех различных мест.
Коммутация из четырех мест.
Схема кажется громоздкой из-за обилия контактов. Но по факту выключатели подсоединяют друг к другу кабелями всего лишь из двух жил.
Независимое управление светом из пяти мест
По тому же принципу можно увеличить количество пунктов включения и выключения осветительных приборов до пяти.
Схема включения-отключения света из пяти точек.
Добавление каждого промежуточного реверсивного элемента увеличивает количество точек управления на единицу. Теоретически число точек включения ламп можно нарастить до бесконечности, потребуется лишь достаточное количество перекрестных включателей. На практике редко где может понадобиться даже пять элементов управления.
