Как поднять гаражные ворота своими руками

Какие причины приводят к необходимости изменения геометрии проема или ворот

Иногда перед владельцем гаража стоит вопрос: как расширить ворота в гараже или как сделать их выше.

• Возникла общая усталость используемого металла и нужна его замена.
• Просели шарниры ворот.
• Произошла естественная деформация конструкции по окончании монтажа.
• Просел проем или рама, в которую установлены ворота.
• Одна стена гаража просела несколько больше другой, что создало перекос проема для ворот.
• Из-за жаркой, безоблачной погоды возникла тепловая деформация металлических конструкций.

Помимо этого могут возникнуть внешние причины:

• Владелец гаража приобрел машину выше прежней, она не проходит по имеющимся габаритам.
• В проекте была ошибка в нижнем зазоре, что затрудняет открывание ворот зимой.

Как исправить геометрию ворот

Существует несколько способов исправления геометрии ворот, что зависит от причины возникновения неисправности:

Просели петли. Причиной может быть большой вес гаражных ворот.

Для поднятия, например, одной створки можно установить дополнительно проставочную шайбу. В этом случае:

1. снимается с петель створка;
2. на ось, расположенную в нижнем шарнире, надевается шайба нужной толщины;
3. створка возвращается на место.

Если шайбу трудно подобрать, в шарнир вкладывается шарик нужного диаметра. Таким способом можно:

1. исправить малые перекосы створок;
2. поднять ворота на небольшую высоту;
3. движение створок на петлях сделать легче.

1. обрезка нижней части болгаркой;
2. крепление резиновой полосы, чтобы можно было убрать щель.

Этот способ применим, если металлический лист обшивки будет выступать за нижние балки самой рамы.

При монтаже ворот в случае, когда нижняя балка располагается на уровне земли, потребуется:

1. срезать балку;
2. обрезать металл;
3. балку приварить на место.

Существуют конструкции, когда нижняя часть, около 10 сантиметров, смонтирована на шарнирах, тогда при открытии ворот она просто откидывается.

Из-за деформации проема произошел перекос створок. Если проем не трогать, то наиболее просто можно определить зону перекоса. Чаще всего створки могут не смыкаться в нижней или верхней части конструкции. В этом случае:

1. на створке, которая не позволяет воротам сомкнуться, разрезается горизонтальная балка;
2. спиливается несколько миллиметров;
3. с некоторым усилием, возможно с использованием домкрата, прижимается вертикальная балка рамы и сваривается.

Устраняем недоработки

В большинстве случаев все возможно довольно легко исправить при помощи снятия горизонтальной балки сверху. В нашей ситуации на балку совсем не оказывается никакой нагрузки, ведь сама плита установлена исключительно на боковых стенах. Об этом говорит небрежно заштукатуренная плоскость , что находится между плитой и балкой.

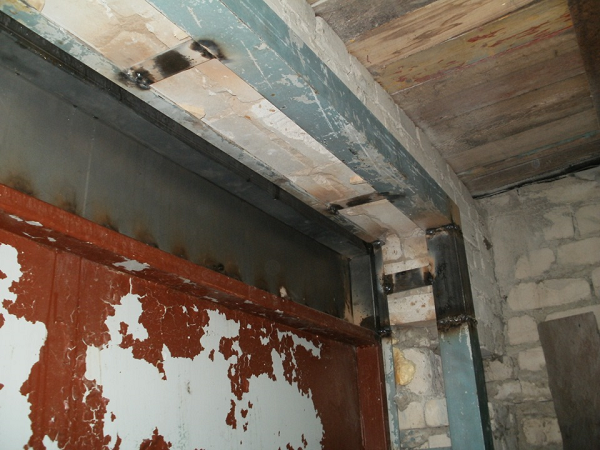

Балка сверху гаражных ворот — фото

Уже в самой балке существуют два отверстия, которые предназначены для подачи электрических проводов и свежего воздуха. Этот факт ни в коим случае нельзя забывать при дальнейших реконструкционной работе гаражных ворот.

Инструменты, которые нам понадобятся:

• — Болгарка с кругом по бетону и металлу;
• — Перфоратор средней или высокой мощности. Мощность нужна, поскольку нужно делать отверстия в толстой бетонной стене с возможными камнями;
• — Полуавтоматический сварочный аппарат;
• — Шлифовальная машинка с несколькими запасными лентами;
• — Металлические листы и швеллеры;
• — Сверло на десять миллиметров;
• — Пять квадратных метров вагонки и саморезы.

Но самое главное — это свободное время и желание поработать.

Уменьшение перемычки

Этот вариант подъема створок можно назвать одним из самых сложных и затратных по времени и силам. Но получаемый результат можно считать самым эффективным. Этот вариант еще называется подъемом рамы. Для его реализации потребуется полностью снять створки гаражных ворот. В некоторых случаях раму можно не демонтировать, но необходимо освободить ее от фиксаторов, которые удерживают ее в стене. Это могут быть металлические куски арматуры, которые загнаны в отверстия. Проще будет выполнить подъем, если в верхней части рамы в качестве перемычки применяется кирпичная кладка. В этом случае достаточно будет убрать один или несколько рядов. Все будет зависеть от требуемой высоты подъема рамы гаражных ворот.

Если над перекладиной рамы находится бетонная перемычка, тогда придется приложить больше усилий. При использовании стандартного элемента будет возможность поднять ворота примерно на 10 см. Это связано с тем, что как раз на этом уровне находится бетон, а дальше идет армирование. Потребуется перфоратор с длинным буром. Диаметр бура подбирается в 10 или 12 мм. Болгаркой отмечается линия, по которой будет осуществляться сверление. Она должна быть горизонтальной и находится непосредственно под армированием. Подряд сверлятся отверстия без большого зазора. Следующим шагом устанавливается зубило и начинается отбивание верхней части перемычки. Как только задача завершена, необходимо убрать остатки бетона и выровнять поверхность перемычки.

Следующим шагом будет подъем рамы на необходимую высоту. Если металлические фиксаторы уже срезаны, необходимо пройтись перфоратором с зубилом в тех местах, где рама забетонирована в стене. Она должна быть полностью освобождена и свободно перемещаться. Поднять раму можно двумя способами:

• клиньями снизу;
• домкратом сверху.

В первом случае действовать необходимо начиная от середины. В этом место подкладывается прочный лом и начинается медленный подъем. С краев начинать не стоит, т. к. раму ворот просто заклинит в проеме. После небольшого подъема, необходимо подставить деревянные распорки под раму. Далее можно переходить поочередно к левому и правому краю. Как только один из них будет поднят, то под него также подкладывается клин. Стоит понимать, что крайние точки, могут поддаваться сложнее, чем центральная. Когда удастся добиться большого зазора, в него устанавливается один или несколько подкатных домкратов.

Дальнейший подъем производится с использованием домкратов

При этом важно действовать синхронно с помощником или выполнять подъем на небольшой уровень на каждом домкрате поочередно. Не стоит пытаться сделать все быстро, т

к. раму может перекосить. Если это произошло, тогда необходимо опустить один из домкратов и постучать кувалдой по раме гаражных ворот. Операцию можно выполнить и другим образом. При невозможности поместить распорки и домкрат под порог рамы необходимо сделать это под ее верхнюю перекладину. Домкраты в этом варианте монтируются таким образом, как показано на схеме выше. Под них делаются высокие подставки из балок. Сверху на головку укладывается прокладка из доски, чтобы не было соскока. Подъем рамы ворот гаража также необходимо осуществлять равномерно.

Обратите внимание! В некоторых случаях порог может быть соединен с фундаментом, поэтому поднять его не получиться. Тогда стойки рамы обрезаются, и верхняя часть поднимается отдельно

После этого небольшие отрезки рамы ворот потребуется доварить из уголка.

После такой операции петли ворот переваривать в большинстве случаев не требуется, т. к. они монтируются на свое обычное место. Вопрос возникает в отношении нижней части ворот, т. к. там образуется щель, равная высоте подъема рамы. Ее можно закрыть, наварив на ворота листовой металла. Она также подойдет для образования порога, который предотвратит попадание дождевой воды внутрь помещения. Последний вариант необходим, если ворота изначально находились слишком низко.

Резюме

Как видно, в некоторых случаях подъем ворот является необходимым в силу определенных обстоятельств. Его можно выполнить несколькими способами. Некоторые из них могут быть скомбинированы для достижения оптимального результата. Другим способом подъема ворот является замена створочного варианта на роллетный. В этом случае ворота будут подниматься, а не раздвигаться. В этом случае можно до установки ворот выполнить расширение проема до требуемых габаритов.

Рекомендуемые записи

Отделка бани внутри своими руками Каркасная баня своими руками

Как построить погреб под сараем своими руками

Проект бани с террасой или верандой

Обустройство погреба в гараже для хранения овощей

Размеры будки и вольера для лайки и хаски

Расширение проема гаражных ворот

Намного сложнее увеличить проем, если верхние ряды кирпича над рамой и сама лутка несут определенную нагрузку от веса плит перекрытия. В этом случае изменить высоту или увеличить ширину проема возможно только с помощью установки дополнительных разгрузочных балок:

1. Вариант первый
   – увеличить размер въезда в гаражное помещение с использованием стальной двутавровой бандажной балки в качестве временного крепления;
2. Вариант второй
   – вырезать в кирпичной кладке над рамой нишу под установку армированной железобетонной перемычки и использовать ее, как поперечную балку, удерживающую основную массу плит;
3. Использовать стальные уголки
   для сборки горизонтальной перекладины, удерживающей вес плит и кирпичной кладки на время «перекройки» проема гаражных ворот.

К сведению!
Все три способа однотипны и предполагают возможность увеличить размер входа только после разгрузки каркаса ворот.

Как расширить и увеличить проем с помощью стального уголка

Приведенный способ увеличить размеры гаражного проема можно назвать малотравмирующим и наиболее дешевым, из-за того что в перестройке используется относительно небольшое количество вспомогательных материалов, чем в способе с железобетонными или двутавровыми горизонтальными балками.

Чтобы увеличить размер проема, прежде всего, потребуется установить дополнительную горизонтальную составную балку из двух уголков с шириной полки в 75 мм. На начальном этапе потребуется выполнить разметку на передней стене над входом. Размечаем горизонтальную и вертикальную линии габарита новых ворот.

С помощью перфоратора вырезаем в стене паз шириной в 8 мм и глубиной на ширину полки уголка. Сначала штробится паз с внутренней части стены. По линии габарита вырезаются три отрезка уголка, которые утапливаются в нарезанный паз и свариваются буквой П.

Аналогичным способом выполняется нарезка паза, затем установка уголков с внешней части передней стены. Получается конструкция из двух уголков, сваренных и укрепленных на стене в виде двух букв П, окантовывающих контур будущих ворот. Чтобы собранная рама не развалилась, потребуется увеличить прочность и жесткость наваркой поперечных перемычек.

Разборка кладки как способ увеличить проем гаражных ворот

Перед тем как наваривать перемычки, необходимо удалить часть кирпичей над горизонтальной балкой старых ворот. Для этого в центральной части установить подпорку из толстого бревна или бруса. Только после этого можно перфоратором вырезать часть кирпичей кладки, при этом образуется щель, достаточная для того, чтобы соединить уголки новой рамы перемычками.

Далее можно увеличивать размер проема гаражных ворот. Для этого потребуется вырезать оставшийся кирпич из кладки, через выбитые отверстия над старой балкой протянуть два швеллера, под которые установить дополнительные подпорки из деревянного бруса. Горизонтальную балку старых гаражных ворот можно вырезать и выкинуть.

У нас получилась новая рама под гаражные ворота. Остается только усилить спаренные уголки накладными элементами, при необходимости заменить швеллер на пороге. Так как по большей части новые ворота продаются в комплекте с рамой и притворными элементами, проще всего вставить готовую конструкцию в подготовленный каркас из уголка, выровнять по вертикали и горизонту, после чего и приварить к основанию электросваркой.

Основные причины изменения геометрии ворот, или проёма

Общая усталость металла, просадка петель, естественные деформации по окончании монтажа, просадка проёма (рамы в которой смонтированы ворота) по разным причинам, некоторые другие факторы (например, при жаркой, безоблачной погоде пару лет назад были проблемы тепловых деформаций металлических конструкций).

Внешние причины, не зависящие от материальной части. Купили машину повыше – не проходит по габаритам, ошиблись в нижнем зазоре — зимой ворота крайне трудно открыть, одна из стен гаража просела больше, что вызвало перекос проёма, и другие, которые иногда трудно предусмотреть.

В каждом из этих случаев решение принимается индивидуально, мы же рассмотрим несколько простых способов, которые доступны при наличии нехитрого инструмента с помощником.

Виды гаражных ворот

Существуют такие виды ворот.

1. Распашные

Состоят из двух створок, отпирающихся внутрь или наружу. В основном предпочтение вторым

Для нормального функционирования конструкции очень важно наличие перед ней пространства. Это самый дешевый тип механизма

1. Откатные

Открываются вдоль забора, с внутренней стороны. Основным преимуществом является отсутствие потребности в дополнительной территории впереди устройства.

1. Секционные

Включают в себя отдельные секции, которые преломляются при открытии, и благодаря специальной системе пружин и профилей полотно уходит вверх, под потолок. Этот вид ворот также экономит территорию.

1. Роллетные

Полотно содержит алюминиевые пластины, покрытые полимером. При открытии оно сворачивается в специальный короб над входом в гараж.

Рулонные ворота

1. Подъемно-поворотные

В этом виде устройства происходит вертикальный подъем полотна к потолку.

Случаи, при которых необходимо поднять ворота гаража и как это сделать

Поднятие ворот при сохранении уровня

Самый распространенный случай, когда из-за слишком низкого расположения ворот открыть их очень тяжело, а иногда и вовсе не возможно. Если такая проблема возникает летом, что уж говорить про зиму, когда снег и лед мешают нормальной их работе. Как вариант, можно подрезать ворота, а въезд в гараж забетонировать. Благодаря этому создастся уклон, и вода будет стекать вниз. Но если работать по этому методу, то уменьшается размер проема.

Для того чтобы поднять ворота гаража, необходимы такие материалы: швеллер, кирпич, вода и ворота. Можно приступать к работе.

Рассмотрим пример, когда требуется сохранить все параметры и поднять ворота.

Этапы работы:

1. Снимите двери;
2. Освободите раму;
3. Уберите несколько рядов кирпича перед проемом;
4. Поднимите ворота;
5. В нижней части поднимите отсыпку;
6. Поставьте ворота на первоначальное место.

Перед началом демонтажа ворот на уровень выше 3- 4 кирпичных рядов, вымойте водой раствор между кирпичами. На его место уложите уголок или швеллер. Это делается перед поднятием гаражных ворот для того, чтобы здание не разрушилось. В противном случае съедет крыша гаража. Швеллер или уголок надежно закрепите анкерными болтами.

Проблема в высоте гаража

Иногда проблемой нормального функционирования ворот может быть их высота. Ее решение потребует опыта и знания строительного дела. Если ваш гараж кирпичный, нужно снять 1 или 2 ряда кладки, после чего усилить полученный откос и поднять раму на нужную высоту.

Есть много способов решения проблемы плохого функционирования ворот. Вы можете выбрать оптимальный вариант решения неполадки. При этом самым распространенным и легким способом увеличения пространства между воротами и землей является подрезание низа створок двери с помощью болгарки.

Сделайте гаражные ворота своими руками. От качественных материалов и от точной пошаговой установки будет зависеть, насколько долго гаражные ворота будут функционировать.

Подрезка ворот

Этот способ является самым простым и самым нежелательным. Реализовать его можно только в том случае, если общая высота ворот довольно большая и не планируется покупка габаритного автомобиля. Применяется способ подрезки ворот только тогда, когда необходимо понять уровень порога, чтобы вода не попадала внутрь. Для работы потребуется болгарка. Первым делом необходимо отделить листовой металл от рамы створок в нижней части. Нижняя перекладина полностью вырезается, но она понадобится позже. После этого необходимо определить, на какую высоту будет осуществлена подрезка ворот.

Чоклайном или нитью с краской отбивается линия, по которой требуется осуществить рез. Болгаркой срезается нижняя часть листового материала ворот по отмеченной линии. Это в принципе можно сделать на весу, но лучшим вариантом будет полный демонтаж створок и выполнение реза в горизонтальном положении. В этом случае меньше вероятность закусывания полотна и получения травм. После обрезки каждой створки, необходимо приварить нижнюю распорку на свое место. Далее ворота монтируются на свое место и выполняется заливка порога. Видео о трех вариантах подъема ворот есть ниже.

Покупка материалов и выбор инструмента

Конечно, можно пригласить специалистов, которые это сделают быстро и качественно. Однако, не у всех имеется достаточно средств для оплаты работы наемных рабочих и покупки используемых ими материалов. Нередко мастера требуют закупку нового металла, стоящего на порядок дороже уже бывшего в употреблении.

В свою очередь, владелец гаража может подобрать необходимый металлопрокат в организации, занимающейся сбором металлолома. Материал, выбранный из лома, может стоить в 2-3 раза меньше, чем придется заплатить за новый металлопрокат. При этом, крепости металлоконструкций, изготовленных из старого металла, вполне хватает для обеспечения прочности готового изделия.

А вот на инструменте и оснастке экономить не рекомендуется. Необходимо подготовить рабочее место, установив необходимой высоты крепкие строительные леса – при выполнении работ человека должно быть в устойчивом положении, что исключит его падение с работающим инструментом и получение травм.

Перфоратор и углошлифовальная машина должны быть мощными, а такая оснастка, как сверла и отрезные круги необходимо приобретать хорошего качества, от чего будет зависеть быстрота выполнения работы и безопасность работника.

Например, для пропила кирпичной стены рекомендуется использовать специальные отрезные алмазные круги. Для сварки достаточно использовать небольшой инверторный сварочный аппарат, работающий от обычной сети на 220V и сваривающий металл электродами диаметром 3-4 мм.

Хочется добавить, что браться за такую работу должен человек, хотя бы немного представляющий, как использовать специализированное оборудование, и обладающий небольшими практическими навыками в применении таких инструментов.

Инструменты и оснастка

• Леса строительные;
• Мощная углошлифовальная машина;
• Перфоратор или мощная дрель;
• Отвес;
• Уровень строительный;
• Инверторный сварочный аппарат;
• Сварочная маска (рекомендуется выбирать маску типа «Хамелеон»);
• Сварочные рукавицы и желательно сварочный костюм;
• Два отрезных круга по металлу;
• Отрезные круги по бетону, один из которых максимального диаметра (фото 3 и 4);
• Сверло по металлу d=8,5 мм;
• Сверло по бетону d=8 мм;
• Электроды МР3 диаметром 3 мм, хотя можно работать и электродами в 4 мм;
• Молоток;
• Долото;
• Ключ рожковый/накидной на 13 для анкерных болтов;
• Полиэтиленовая пленка для защиты помещения гаража от пыли;
• Респиратор для защиты дыхательных путей;
• Специальные очки, защищающие глаза от попадания пыли и мелких камешков, образующихся при проделывании каналов под новую раму ворот;
• Одежда, максимально защищающая участки тела от попадания пыли.

Фото 3. Набор отрезных кругов по бетону

Фото 4. Отрезной круг по бетону максимального диаметра

Материалы

• Уголок с шириной полки 40-75 мм для наращивания рамы ворот (ориентироваться на уголок, из которого уже изготовлена рама);
• Уголок с шириной полки 30-35 мм для каркаса ворот;
• Обрезки листа толщиной 2-2,5 мм.

Количество металлопроката и размеры листа рассчитываются исходя из площади, на которую будут увеличиваться ворота.

Зачем поднимать ворота

Когда речь идет о необходимости поднимать ворота, то дело касается распашных конструкций. Для складных конструкций такой проблемы нет, т. к. они способны автоматически изменять свой уровень. Есть несколько причин, по которым приходится прибегать к подъему ворот:

• износ петель;
• деформация рамы;
• неправильное проектирование;
• нарушение целостности фундамента;
• замена транспортного средства.

Старые конструкции ворот выполняются из листового металла, который имеет толщину 3 и больше миллиметра. Сама по себе такая конструкция ворот довольно тяжелая, поэтому нормально, что со временем они начинают проседать. Причиной тому может служить некачественный металл петель. Штоки теряют свою прочность и створки частично наклоняются вперед. Это усложняет или делает невозможным нормальный процесс закрывания ворот.

Другой причиной, по которой требуется поднимать ворота, является износ металлического уголка. В большинстве случаев применяются балки с шириной в 20 см, но для экономии используются небольшие уголки, которые от постоянных нагрузок начинают деформироваться. При этом нарушается геометрия рамы, что приводи к проблемам с воротами. При правильном проектировании распашные ворота никогда не ставятся вровень с грунтом. Даже при правильной установке такой подход может стать проблемой зимой. Металл может деформироваться под воздействием низкой температуры и створки не будут отворяться, т. к. будут цеплять асфальт.

Еще одна проблема, которая проявляет себя при низком уровне ворот, это осадки. Если зимой выпадает значительное количество снега, то приходится изрядно потрудиться, чтобы расчистить пространство возле ворот перед тем, как въехать в гараж или выехать из него. При обильных дождях вода попросту будет просачиваться в гараж, что может создать серьезные проблемы, особенно если в гараже есть смотровая яма или подвал. В некоторых случаях из-за подвижек грунта может возникнуть проблема с деформацией нижней части рамы. Это также приводит к необходимости поднимать ворота. Деформироваться также могут и стены, которые приводят к просадке ворот и невозможности их открытия.

Это интересно: Дренажная система «Softrock»

Ремонтные шайбы

Этот вариант увеличения высоты створок над уровнем грунта можно считать одним из самых простых. Ремонтные шайбы помогут в том случае, когда створки плохо открываются в силу износа петель. При должной сноровке работы по установке шайб можно выполнить самостоятельно. Таким способом обычно можно поднять створки на 1 см. Для реализации идеи подбираются шайбы требуемой толщины или делается подборка из нескольких элементов. Отверстие в шайбе должно быть таким, чтобы шток петли мог свободно в него входить. Смазку шайбы необходимо выполнять только с одной стороны. Вторая должна быть неподвижно зафиксирована на петле.

Чтобы осуществить операцию, необходимо приподнять створки, но не снимать их полностью. Достаточно добиться образования щели, в которую сможет пролезть шайба. Необходимо подобрать такой домкрат, который можно будет свободно подкатить под створку. Если такого варианта нет, то можно соорудить металлическую петлю, часть которой будет находиться под створкой, а вторая четко зафиксирована на домкрате. Другим способом подкатной домкрат можно установить под створку, если приподнять ее. Для этого она открывается перпендикулярно стене и под нее вбивается несколько деревянных клиньев. Во время выполнения этих действий необходимо придерживать ворота, чтобы они не перекосились в одну из сторон.

С использованием домкрата можно провести ремонт деформированных частей ворот, из-за чего возникло провисание. В этом случае домкрат устанавливается как можно дальше от петель, и створка поднимается. По мере подъема необходимо выполнять удары кувалдой, которые будут способствовать выравниванию деформированного места. Совершать выравнивание лучше за несколько небольших проходов, тогда результат будет наиболее эффективным. Стоит понимать, что при сильной деформации идеального результата, возможно, добиться не получиться. Если производилось выравнивание рамы, тогда место изгиба дополнительно необходимо усилить уголком, который наваривается сверху.

Обратите внимание! Если производится выравнивание ворот, в которых есть калитка, то снимать ее не стоит. Если это сделать, тогда после процедуры она может не встать на свое место

Вместо этого, необходимо жестко зафиксировать дверцу стяжками или сварочными прихватками.

Как поднять гаражные ворота – проем нужно увеличить в высоту

В этом случае надо поднимать кровлю, или устанавливать несколько рядов кирпичной кладки на фундаменте (вариант подходит для решения проблемы в металлических гаражах).

В гараже из кирпича единственное решение – поднимать высоту ворот путем подъема кровли на один – два ряда кирпича или камня.

Простое решение — если нет желания поднимать кровлю

Чтобы автомобиль свободно по высоте проходил в низкие гаражные ворота нужно сделать своеобразную колею внутри гаража. Для этого в полу вам необходимо сделать канавы, ширина должна быть равна двум размерам стандартной ширины покрышек.

Таким нехитрым способом можно поднять высоту ворот на сантиметров 10 – 15, но не больше.

Подъем кровли гаража и увеличение высоты ворот

Если крыша гаража не монолитное железобетонное перекрытие, то довольно просто изготовить сварную металлическую раму для односкатной кровли, которая по периметру монтируется на винтовые крепления в стены.

Еще один вариант подъема высоты ворот – установка металлического гаража на сварную раму необходимой высоты.

Если металлический гараж поднять несложно, нужен только сварочный аппарат, металлические уголки, трубы и арматура для сварного каркаса, то с кирпичными гаражами, в которых установлены монолитные ж/б перекрытия проблема сложнее. Ведь Вам необходимо поднять тяжелую монолитную плиту перекрытия.

Предварительно необходимо демонтировать верхнюю балку гаражных ворот, потом ее нужно снова установить на цемент в рядах кирпичной кладки.

Подъем плиты можно выполнить при помощи нескольких домкратов, которые устанавливаются по краям плиты перекрытия, на которой расположены ворота. На и под домкраты выставляем площадки, чтобы они прочно стояли на земле и на площадку выставляем металлическую балку, которая упирается в перекрытие.

Теперь начинаем подъем плиты, вам надо работать аккуратно, поднимая каждый край плиты за один раз на 10 см, не больше. В образовавшийся проем сразу вставляем упорные кирпичи или металлические уголки.

Так поочередно поднимаем каждую плиту на нужную высоту, а потом выкладываем кирпичную кладку под поднятой кровлей.

Если высота гаража позволяет поднять проем гаражных ворот без подъема кровли, то нужно просто демонтировать балку верхнего перекрытия каркаса ворот и выбить несколько рядов кирпича на нужную высоту.

После опять устанавливаем верхнюю балку и добавляем боковые стойки, достаточно приварить металлический уголок на нужную высоту.

Поточный ремонт ворот

В ремонте следует различать две операции, совершенно разные по трудоемкости и сложности выполнения:

1. Поднять одну или обе створки, без демонтажа рамы, стоек или корпуса, на которых закреплены ворота гаража;
2. Капитальный ремонт или замена рамы, в этом случае приходится разбирать кладку и поднимать или удалять сварную рамную конструкцию, на которой вывешиваются створки.

Совет!
Если у вас нет навыка проведения сварочных работ, любую замену рамы или створок лучше доверить специалистам.

Как поднять ворота в гараже

Самая простая и доступная процедура, при наличии навыка можно постараться приподнять даже очень тяжелую створку в одиночку. Например, если износ поверхности трения петель достиг своего предела, и ворота гаража стали цеплять за верхний край отмостки, необходимо вставить ремонтные шайбы

При этом обратите внимание, правильным будет установка двух тонких стальных шайб из каленой полированной стали. Суммарная толщина шайб должна быть такой, чтобы увеличить высоту створки ворот гаража над пороговой балкой

Каждая шайба имеет вырез на ширину поворотной оси петли и смазывается только с одной стороны.

В этом случае нет необходимости даже поднимать и снимать ворота гаража, достаточно просто приподнять их на высоту в несколько миллиметров, чтобы вставить в образовавшуюся щель в петлях по паре стальных шайб. Чтобы поднять створки ворот, необходимо вывернуть их на угол более 90 о, затем под нижний срез створки, как можно ближе к оси вращения, установить деревянный или стальной клин. Несколько ударов по клину помогут поднять ворота на 2- 3 мм. Далее можно вставить подкатной домкрат, поднять створку на любую высоту и даже снять ее при необходимости. Если петли полностью вышли из строя, приходится поднимать и переваривать.

Таким же способом выполняют ремонт, если из-за деформации петель или каркаса ворот гаража произошло провисание створок. В этом случае под край створки, как можно дальше от оси вращения, устанавливают домкрат и начинают медленно поднимать, осаживая кувалдой место деформации петли или каркаса. Если в конструкции створки имеется калитка, ее нужно зафиксировать болтами или стяжкой, но не снимать. Чаще всего за 5- 6 переходов удается отрихтовать ворота, если нет, нужно поднимать на максимальную высоту, устанавливать домкрат в горизонтальном положении с упором на противоположную стойку рамы и «выдавливать геометрию» каркаса до полного выравнивания балок и петель.

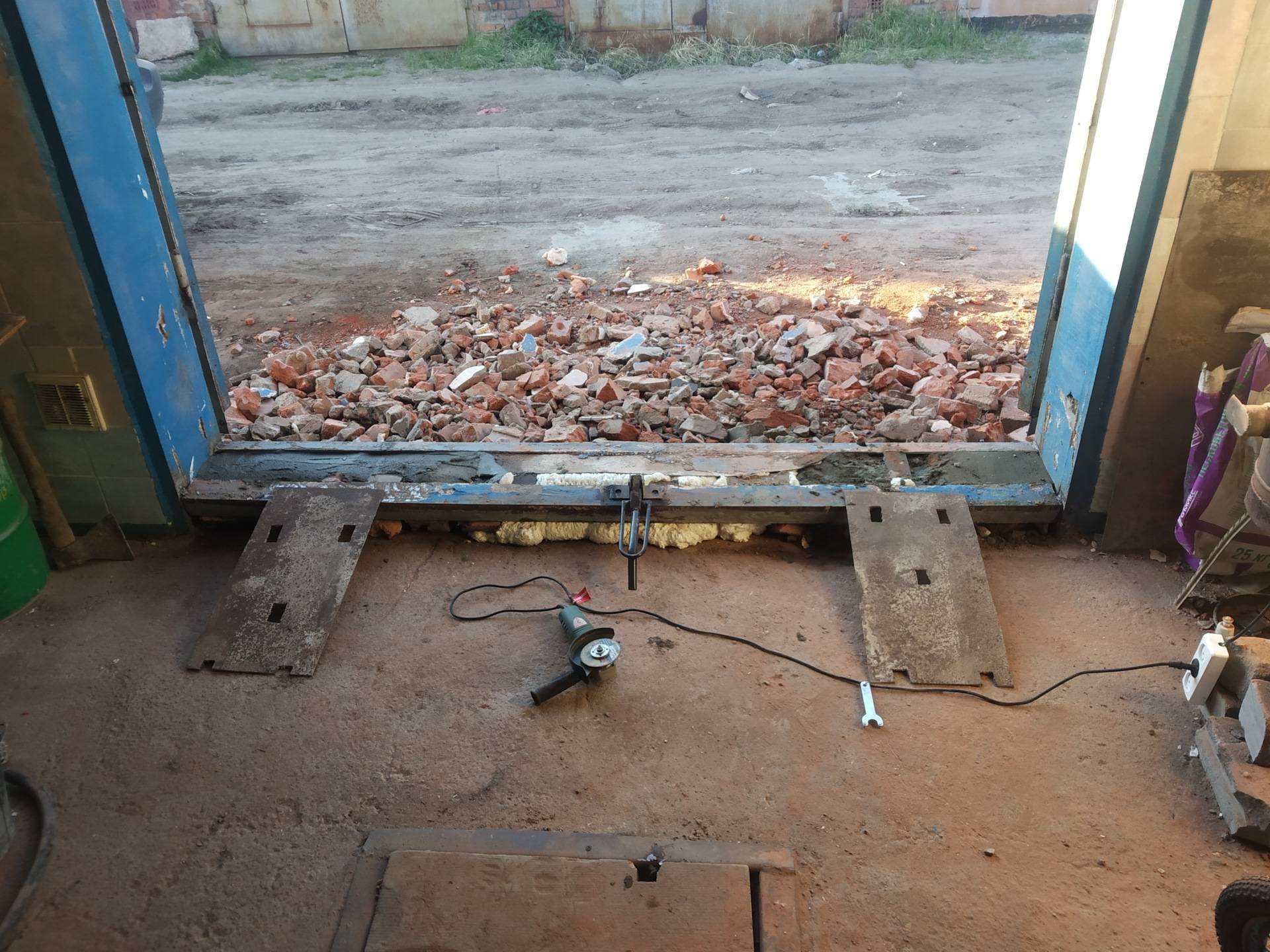

Поднятие рамы гаражных ворот

Наиболее сложной и трудоемкой операцией по ремонту ворот гаража является подъем рамы. Тяжелая стальная конструкция забетонирована в кирпичные боковины, поэтому, прежде чем поднимать конструкцию, следует освободить пространство для подъема и снять створки ворот.

Если раму вместе со створками планируется поднять над уровнем грунта из-за проседания фундамента гаража, прежде чем поднимать ворота, потребуется выбить верхнюю часть кладки на кирпич или два, в зависимости от высоты подъема. Перфоратором или строительным молотком и зубилом выбивают цемент из-под боковых стоек рамы и пороговой балки.

Обычным ломом поддевают нижнюю часть рамы и приподнимают на небольшую высоту, сначала в центре, а после установки первого клина аналогично пробуют поднимать с левого и правого краев. Если удается поднять раму, то забивают боковые клинья. Их ставят, как правило, с противоположной стороны пороговой балки. После увеличения зазора до 5- 6 см необходимо устанавливать подкатной домкрат до 5 т, и далее поднимать конструкцию с помощью гидравлического механизма.

Аналогичным образом поднимают верхнюю балку рамы. Чаще всего поднимать приходится в случае, если необходимо увеличить высоту ворот гаража без их демонтажа. После выбивания верхних рядов кирпича болгаркой отрезают с двух сторон кусок вертикальных стоек вместе с верхней горизонтальной частью рамы. Рез выполняют выше точек приварки петель.

Вес отрезанной части рамы не более 70 кг, поэтому ее легко поднять обычным домкратом, установленным на порог. Между верхней планкой и домкратом вставляют бревно или брус и аккуратно поднимают на нужную высоту. После этого в образовавшийся разрыв в раме вваривают вырезанные куски из аналогичного материала.

Хорошие ворота — безопасность вашего имущества

1. Автомобиль должен легко заезжать в помещение.

Размеры ворот должны обеспечить нормальный заезд. Все зависит от модели вашего автомобиля. Ширина проема должна быть такой, чтобы при остановке в нем машины оставался зазор примерно в 30 см. Высота для легковой машины должна составлять от 1,70 до 2 метров, для грузовика — 2,5 метра.

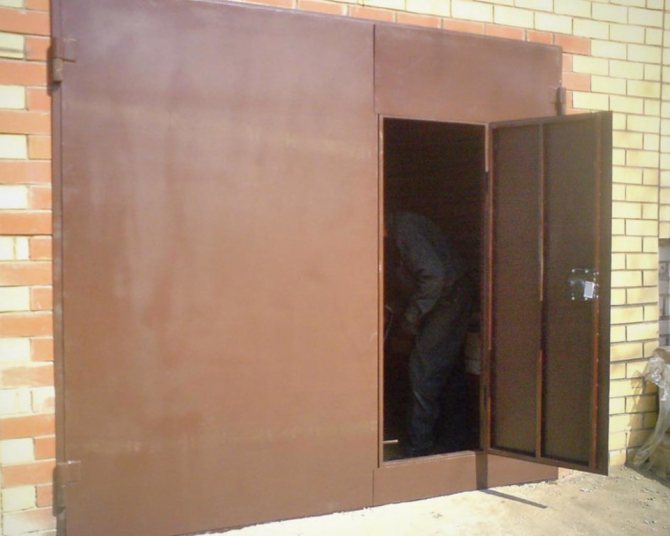

1. Ворота должны быть прочными и устойчивыми к взлому.

Ворота должны защищать ваше имущество. Защитные функции зависят от материала, из которого будет сделана конструкция. Металлические — самые надежные и прочные. Стальной оцинкованный лист шириной в 2,5 мм отлично справится с этой задачей. С помощью накладных запоров для внешних колодок и бронированных накладок на внутренний замок можно дополнительно укрепить конструкцию. Деревянные двери не очень надежные, поэтому их можно устанавливать лишь на охраняемых стоянках.

1. Ворота должны быть стойкими к воздействию внешних факторов.

Чем плотнее полотно прилегает к раме, тем надежнее защита. Используйте вертикальные запоры для фиксации нужного положения двери. Вертикальные запоры предотвращают перекос конструкции, а также надежно держат дверь. Можно использовать уплотнитель для еще более сильного прилегания конструкции к раме.
