Как подобрать нужный диаметр дефлектора ДС

Работа дефлектора

Понять, что такое дефлектор в вентиляции, поможет описание его работы. Функциональность устройства простая, основана на отражении воздушного потока от диффузионной плоскости. При столкновении воздушной массы с нею происходит дробление воздушного столба. Возникает зона разрежения, эффективность тяги увеличивается. Дефлектор для вентиляции – это не только «палочка-выручалочка» в условиях недостаточной для воздухообмена тяги. Он является обязательным элементом вентиляции в любом случае. Основное свойство – повышение реальной эффективности вентиляции. Этот показатель может достигать порядка 20%. Стандартная нумерация дефлекторов (дм) от 3 до 10 содержит информацию, для какого наружного диаметра вентиляционной шахты они предназначены. Оптимальной считается высота установки выше конька дома на 1,5-2,0 м.

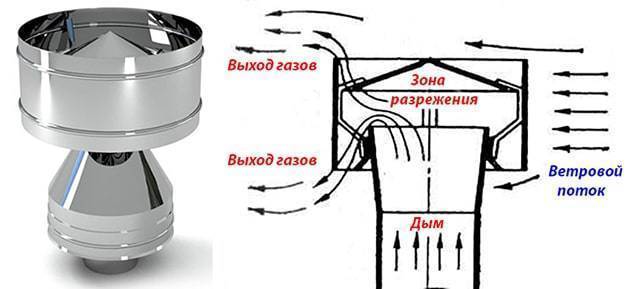

Принцип работы дефлектора вытяжной вентиляции заключается в создании зоны пониженного давления для повышения тяги. Чем интенсивнее движется воздух в потоке с меняющимся сечением, тем больше возникает перепад давления и эффект разряжения воздуха. Сила ветра, воздействующего на трубу, создает поблизости оголовка относительное разряжение.

Воздушный поток встречает на пути преграду в виде наружной поверхности дефлектора, обтекает ее. Воздух в вентсистему проникает через специальные щели верхнего цилиндра. Создается разрежение воздуха. Это ориентирует движение воздушного столба вверх, увеличивая тягу. Дефлектор вентиляции работает с оптимальной эффективностью на вентиляционной магистрали с продолжительными горизонтальными пролетами и с изгибами.

При его отсутствии на вентиляционной трубе возрастает вероятность уменьшения внутреннего сечения отвода из-за оседающего и скапливающегося на стенках жира и прилипающей к ним пыли, мусора.

Что такое диффузор

Диффузор — это часть вентиляционной системы, предназначенная для ввода/вывода воздуха в помещение и для его эффективного перемешивания. Выполняет также декоративные функции — закрывает вход/выход в вентканал. Внешне выглядит как обычная вентиляционная решетка, но имеет чуть более сложное строение, может иметь дополнительные устройства — крыльчатку и камеру статического давления.

Диффузоры предназначены для быстрого перемешивания воздуха

Отличие диффузора и вентрешетки

Чем же отличается диффузор от вентиляционной решетки? Да, собственно, ничем. Просто вентиляционная решетка — самый простой из диффузоров. Почему же так отличается цена? На то есть причины.

При разработке диффузоров производители просчитывают движение воздуха, располагают лопасти и перегородки таким образом, чтобы воздух в помещении перемешивался наилучшим образом. Потому воздух перемешивается, равномерно распределяясь по помещению.

Несколько приточных потолочных дефлекторов со схемами распространения воздуха

Производители дешевых вентиляционных решеток вряд ли ведут какие-то изыскания, копируя внешние признаки и не заботясь об эффективности. Воздух попадает в определенную точку, наблюдаются явные зоны с разной температурой. Вот вам и разница в цене.

Когда ставить диффузор

Где и когда можно применять вентиляционные решетки, а где нужны диффузоры? В обычных многоквартирных домах старой постройки есть только вытяжные вентканалы, которые работают за счет разницы давления. Расположены выходы вентиляционных шахт в стенах. В этом случае ставить можно вентрешетки, так как установкаболее сложного устройства на ситуацию практически никак не влияет.

Но, если вы сделали подвесной потолок, за которым спрятали воздуховод, подключенный к этому каналу, устанавливать желательно диффузоры. Они работают эффективнее. Так как наличие подвесной/натяжной конструкции затрудняет движение воздуха, для нормальной работы системы вентиляции нужны более действенные устройства.

В натяжном или подвесном потолке любого типа устанавливают дефлектор

Если же система вентиляции была разработана специально, вам, скорее всего, выдадут точные рекомендации относительно того, что, где, какого типа должно стоять. В такой ситуации любая замена может негативно сказаться на производительности системы.

Принцип работы

В переводе дефлектор можно определить как отсекатель. На принципе рассечения и отражения воздушных потоков от поверхностей диффузора и работает устройство. Установленный на крыше дефлектор вентиляции способствует разряжению, улучшая тем самым эффект вытяжки. В итоге такая переработка воздушных масс повышает и эффективность оборудования, подключенного к каналу.

Существуют и конструкционные способы увеличения КПД диффузора. Как показывает практика, на его эффективность влияет устройство самого воздуховода. Если установить дефлектор на дымоход, шахта которого на выходе располагается с наличием изгиба или по кривой, то рассечение даст больше тяги.

Работа дефлектора

Понять, что такое дефлектор в вентиляции, поможет описание его работы. Функциональность устройства простая, основана на отражении воздушного потока от диффузионной плоскости. При столкновении воздушной массы с нею происходит дробление воздушного столба. Возникает зона разрежения, эффективность тяги увеличивается. Дефлектор для вентиляции – это не только «палочка-выручалочка» в условиях недостаточной для воздухообмена тяги. Он является обязательным элементом вентиляции в любом случае. Основное свойство – повышение реальной эффективности вентиляции. Этот показатель может достигать порядка 20%. Стандартная нумерация дефлекторов (дм) от 3 до 10 содержит информацию, для какого наружного диаметра вентиляционной шахты они предназначены. Оптимальной считается высота установки выше конька дома на 1,5-2,0 м.

Скатный дефлектор

Принцип работы дефлектора вытяжной вентиляции заключается в создании зоны пониженного давления для повышения тяги. Чем интенсивнее движется воздух в потоке с меняющимся сечением, тем больше возникает перепад давления и эффект разряжения воздуха. Сила ветра, воздействующего на трубу, создает поблизости оголовка относительное разряжение.

Воздушный поток встречает на пути преграду в виде наружной поверхности дефлектора, обтекает ее. Воздух в вентсистему проникает через специальные щели верхнего цилиндра. Создается разрежение воздуха. Это ориентирует движение воздушного столба вверх, увеличивая тягу. Дефлектор вентиляции работает с оптимальной эффективностью на вентиляционной магистрали с продолжительными горизонтальными пролетами и с изгибами.

При его отсутствии на вентиляционной трубе возрастает вероятность уменьшения внутреннего сечения отвода из-за оседающего и скапливающегося на стенках жира и прилипающей к ним пыли, мусора.

Виды турбодефлекторов

Разновидности дефлекторов по форме Разработано много типов дефлекторов для выбора модели ротационного оголовка, эффективно работающего в конкретных условиях. Все устройства отличаются техническими характеристиками, несмотря на то что имеющиеся в продаже варианты почти не отличаются внешним видом.

Модели ротационных турбин различаются:

• по материалу запчастей;
• по размеру соединительного кольца.

Движущиеся части оборудования требуют периодического обслуживания. Стоимость турбодефлекторов достаточно высокая, поэтому многие хозяева могут сделать и установить конструкцию собственноручно.

По материалу изготовления

Турбодефлекторы из нержавеющей оцинкованной стали и с полимерным покрытием Выбор материала зависит от предпочтений и бюджета покупателя. Некоторые детали турбированного устройства выполняются из пластика. Органический материал на основе природных или синтетических полимеров не реагируют на влажность, кислотные осадки.

Основными материалами служат:

• тонкие листы хромированной или оцинкованной стали с матовым оттенком представлены в бюджетных вариантах;
• нержавеющая сталь отличается двукратной стоимостью по сравнению с предыдущим материалом, окрашивается порошковым способом в стандартные цвета кровельных покрытий;
• конструкционный металл с полимерным покрытием не отличается по цвету от фасада или крыши строения.

Хромирование насыщает поверхность сталей молекулами хрома в условиях электротока или в электролитной ванне. Обработка повышает стойкость металла к разрушению и улучшает внешний вид изделий. Нержавейка используется без покрытия или с декоративным слоем, активно сопротивляется коррозии за счет добавок хрома, фосфора, никеля, меди при производстве.

По диаметру присоединительного кольца

Турбодефлектор выбирают по размеру основания Размер посадочного места указывается в маркировке и паспорте изделия. Шаг увеличения диаметра составляет 5 мм, выпускаются размеры от 100 до 200 мм. Больше 200 мм делаются размеры 250, 300, 315, 355, 400, 500, 600, 680 и 800 мм. По заказу изготавливаются диаметры турбины для вытяжки 1000 мм и другие.

Дефлектор устанавливается на выходной отрезок вентиляционной трубы, которая может иметь различное по форме сечение. Устройства выпускаются с круглым, квадратным основанием. Есть турбодефлекторы с коробчатым основанием переходного типа. Они устанавливаются на вентиляционные каналы, сделанные из кирпича или блоков.

Характеристика дефлектора

Применение дефлектора

Статистические дефлекторы на сегодняшний день используют в качестве специальных устройств выброса воздуха из таких конструкций:

• коллективных и индивидуальных каналов естественной вентиляции;
• коллективных и индивидуальных дымоходов;
• каналов выброса всех продуктов сгорания газа (от работы газовой колонки, генератора, твердотопливных котлов);
• стволов мусоропроводов.

Дефлекторы в каналах вентиляционной системы

Дефлектор для отвода дымовых газов от колонок

Предназначение дефлектора

• Дефлекторы предназначаются для усиления тяги путем отклонения воздушных потоков. Разнообразные конструкции дефлекторов реализуют один и тот же процесс – возникновение зоны низкого давления при обтекании препятствия окружающим воздухом. Таким способом ветер не нарушает тяги, а только усиливает ее.
• Благодаря дефлектору можно добиться существенного увеличения КПД дымовой трубы (до 20 процентов).
• Дефлектор также предохраняет дымоотводной канал от попадания дождя и снега, а также всевозможного мусора.

Разновидности дефлекторов

Существуют дефлекторы разных конструкций:

• дефлектор ЦАГИ;
• круглый «Волпер»;
• дефлектор Григоровича;
• открытый дефлектор Astato;
• Н-образный дефлектор;
• дефлектор-звезда «Шенард».

Конструкция дефлектора по принципу ЦАГИ

Дефлектор Григоровича

Дефлектор Н-образной формы

Двойной дефлектор

Дефлектор состоит из таких частей:

• нижний цилиндр;
• верхний цилиндр (диффузор);
• конусообразный колпак (зонтик).

Особенности установки дефлектора

• Дефлектор производиться из оцинкованного железа.
• Функцию нижнего цилиндра, как правило, выполняет керамическая, асбоцементная или металлическая дымовая труба, на которую и монтируется сам дефлектор.

Как изготовить козырек на дымоход

Прежде всего нужно выяснить внешние размеры оголовка, куда планируется крепить зонтик, а затем набросать от руки эскиз с изображением будущей конструкции. Для ее разработки воспользуйтесь простыми правилами:

• габариты или диаметр изделия должен быть на 10 см больше размеров трубы, чтобы края выступали на 50 мм со всех сторон;
• угол уклона скатов – от 30 до 45°;
• минимальная высота от среза дымохода до грибка – 100 мм, как продемонстрировано на чертеже.

Помимо традиционного зонтика, есть и другие варианты конструкций – дефлектор и вращающийся флюгер – «подхалим». Первый позволяет реально усилить тягу за счет ветрового давления, создающего разрежение внутри цилиндрического корпуса, куда выходит дымовой канал. Зато в безветренную погоду данное приспособление не только теряет свои преимущества, но и ухудшает силу тяги в трубе, создавая повышенное сопротивление на выходе продуктов горения.

Полуцилиндрический флюгер, собранный из нескольких сегментов и вращающийся на специальном подшипнике, получил название «подхалим» благодаря способности поворачиваться за ветром. Если бы не высокая цена и сомнительная надежность подшипника, он стал бы идеальным колпаком для любого круглого дымохода, поскольку успешно защищает устье от задувания и осадков.

На изготовление дымоходных козырьков идут различные материалы – тонколистовая сталь с цинковым и полимерным покрытием, нержавейка и даже медь. Чтобы смастерить колпак на трубу своими руками, мы рекомендуем первые 2 варианта – оцинкованный либо крашеный металл толщиной не менее 0.5 мм.

Делаем простой круглый грибок

Для выполнения этой работы понадобятся обычные инструменты – ножницы по металлу, дрель, молоток и приспособление для постановки заклепок. Определив необходимые размеры грибка, действуйте в таком порядке:

1. Завинтите в деревянную планку 2 самореза на расстоянии, равном радиусу изделия плюс 15 мм. Получите импровизированный циркуль, с чьей помощью наметите на металле центр круга и прочертите его контур.
2. Обрежьте заготовку ножницами, а затем нарисуйте сектор с длиной дуги примерно 120 мм (фигура напоминает первый кусочек круглого торта).
3. Вырежьте этот клин, после чего с усилием совместите внешние края круга и зафиксируйте их в тисках.
4. Просверлите вдоль получившегося шва 3 отверстия и соедините концы детали заклепками либо винтиками М4 с гайками. Верхняя часть флюгарки готова.

Ножки для грибка и опоясывающий трубу хомут делается из стальных полос, изготавливаемых путем изгибания тонкого листа в 2—3 раза. Эти детали также крепятся к зонтику заклепками, что наглядно продемонстрировано мастером на видео:

Двускатный зонт прямоугольной формы

Для изготовления этой разновидности колпаков желательно воспользоваться станком — листогибом или обратиться за данной услугой в соответствующую мастерскую. В крайнем случае придется гнуть элементы вручную по линии, аккуратно пристукивая металл резиновым молотком на деревянном бруске.

Как и в предыдущем варианте, первым делом надо снять наружные размеры кирпичного дымохода, а затем рассчитать и зарисовать выкройку, как показано на чертеже. Здесь же приведены формулы для определения длины сторон элементов в зависимости от исходных габаритов трубы и высоты флюгарки.

Изготовить колпак на трубу своими руками относительно просто – нужно раскроить металл согласно чертежу, согнуть по штриховым линиям и соединить детали заклепками. В качестве жестких стоек предлагается взять готовые уголки из крашеного металла толщиной 0.5—0.7 мм. Как происходит сборка двускатной флюгарки и козырька в виде крышки с проходом трубы, наглядно показано в видеосюжете:

Какой дефлектор выбрать

Если вы хотите установить колпак – усилитель тяги с минимальными затратами и не обслуживать изделие в процессе эксплуатации, рекомендуем остановиться на статичных моделях – дефлекторе Волпера либо ЦАГИ. Последний вариант предпочтительнее для собственноручного изготовления.

Рекомендации по выбору различных дефлекторов:

1. При недостатке либо отсутствии тяги лучше ставить динамические версии колпаков – ротационный или флюгер.
2. Покупая вращающуюся насадку, не гонитесь за дешевизной. В недорогих изделиях применен открытый шарнир – обычная втулка, которая замерзнет зимой. Подбирайте флюгер или турбодефлектор с закрытым подшипником.
3. Н-образный колпак пригодится в местности с постоянными сильными ветрами. В остальных случаях лучше брать ЦАГИ.

Дефлекторы Astato приобретайте по желанию – усилитель будет работать в любых условиях. Но помните: движущиеся части насадки нужно периодически обслуживать.

Виды дефлекторов

дефлектор ДС

Подбирая вентиляционный дефлектор, можно растеряться от разнообразия.

Наиболее распространенные сегодня виды дефлекторов вентиляции:

• ЦАГИ;
• Григоровича;
• в форме звезды «Шенард»;
• ASTATO открытый;
• шарообразный «Волпер»;
• Н-образный.

Пластиковые вентиляционные дефлекторы используются редко, так как они недолговечны и хрупки. Разрешается установка пластиковых дефлекторов на вентиляцию подвалов, цокольных этажей. Широко используются пластиковые дефлекторы только как автомобильные аксессуары.

Некоторые потребители ошибочно называют распределяющие устройства  для вентиляции натяжных потолков дефлекторами. Вентиляционные дефлекторы устанавливаются только на концы вытяжных каналов. Вентиляция вытяжных потолков обеспечивается диффузорами и анемостатами, через которые воздух равномерно и в нужных количествах проникает в помещение.

Дефлектор ASTATO

Модель вращающегося вентиляционного дефлектора, которая использует и механическую, и ветровую тягу. При достаточной силе ветра двигатель выключается и ASTATO работает по принципу дефлектора вытяжной вентиляции. В штиль запускается электродвигатель, никак не влияющий на аэродинамику в системе вентиляции, но обеспечивающий достаточное разрежение (не более 35 Па).

Электродвигатель очень экономичен, включается он по сигналу датчика, измеряющего давление на выходе вентканала. В принципе большую часть года дефлектор вентиляции работает на ветровой тяге. В устройство дефлектора вентиляции ASTATO входят датчик давления и реле времени, которые автоматически запускают и выключают двигатель. При желании это можно делать вручную.

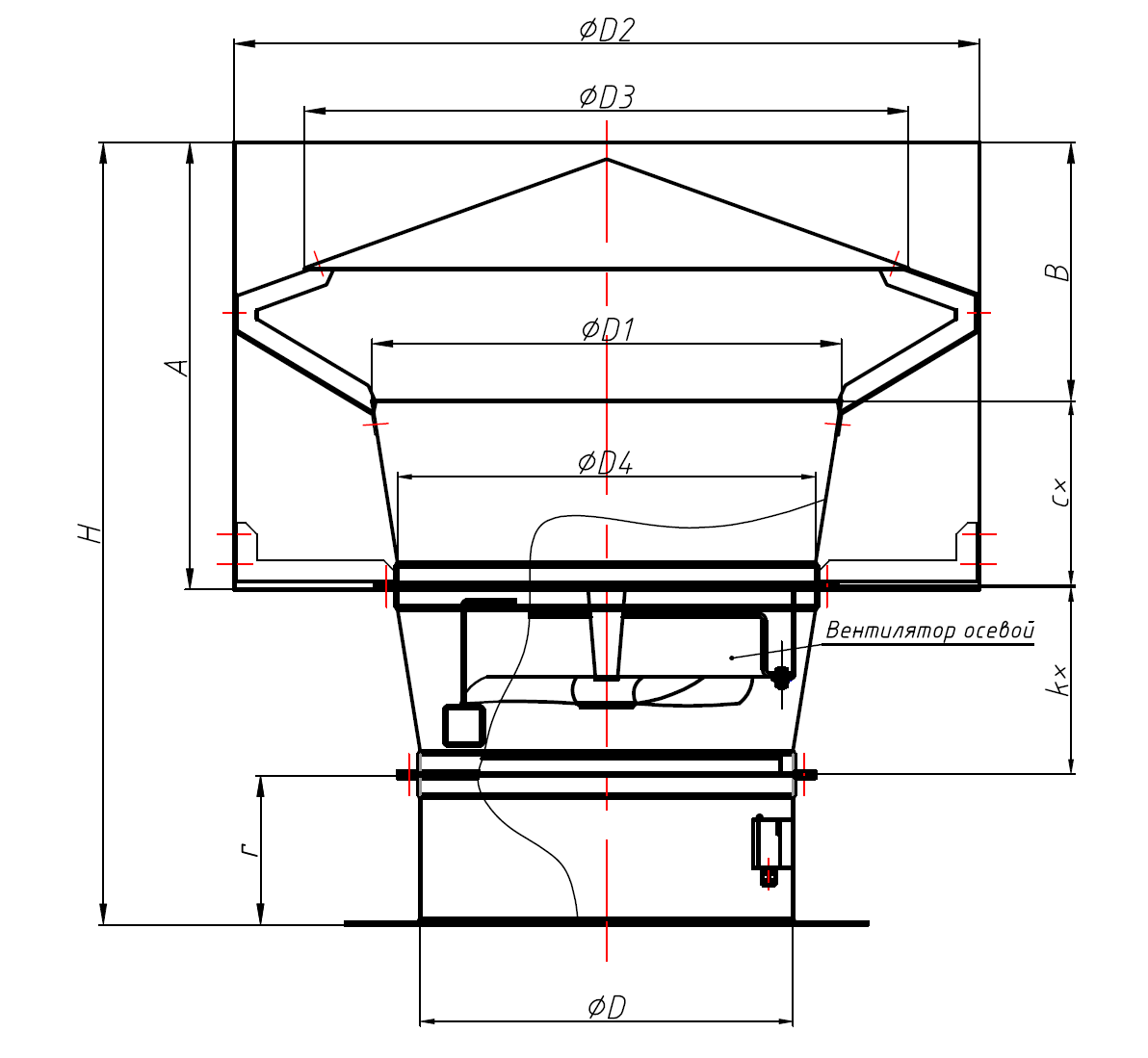

Статический дефлектор с эжектирующим вентилятором

Статический дефлектор с эжектирующим осевым вентилятором

Частично вращающийся дефлектор вентиляции – это новинка, которая очень успешно работает уже несколько лет. На выходы вентканалов устанавливаются дефлекторы ДС, чуть ниже располагаются низконапорные вентиляторы с пониженной шумоотдачей. Вентиляторы запускаются датчиком давления. Стакан выполнен из оцинкованной стали с термоизоляцией. К нему подведены воздуховоды с шумоизоляцией, дренаж. Вся конструкция прикрывается снизу навесным потолком.

Дефлектор-флюгер

Устройство относится к категории активных вентиляционных дефлекторов. Его вращает сила движущихся потоков воздуха. Вращаются корпус с крышками за счет подшипникового модуля. Во время движения между козырьками, ветер формирует зону пониженного давления. Преимущество этого вида вентиляционного дефлектора в возможности «подстроиться» под любое направление ветра и хорошей защите дымохода от ветра. Недостаток вращающегося дефлектора вентиляции в необходимости смазывать подшипники и следить за их состоянием. В сильные морозы флюгер обмерзает и плохо выполняет свою функцию.

Ротационная турбина

В тихую погоду турбодефлектор для вентиляции в виде турбины совершенно бесполезен. Потому ротационные турбины не так широко распространены, несмотря на привлекательный вид. Устанавливают их лишь в местностях со стабильным ветром. Еще одно ограничение — такой турбодефлектор нельзя использовать для дымоходов печей на твердом горючем, так как он может деформироваться.

Особенности монтажа ротационного дефлектора

Турбодефлектор, ротационный дефлектор, ротационная турбина, Turbovent — все эти названия относятся к одному виду механического устройства для усиления тяги. Оно состоит из статической части, соединенной с дымоходом и активной головки с лопастями в виде шара.

Ротационный дефлектор — единственное устройство, которое не советуют монтировать на дымоходах печей, отапливающихся твердым топливом и каминов на дровах. Turbovent имеет характерную особенность — отводить воздух из трубы даже в тот период, когда отопление не работает.

Направление вращения этой насадки не зависит ни от силы, ни от направления ветра. Оно происходит только в одном постоянном направлении, создавая эффект неполного вакуума. В результате этого увеличивается мощность тяги в условиях разрежения воздуха, а риск опрокидывания тяги практически равен 0.

На дымоходах газовых котлов Турбовент отлично справляется со своими функциями и может служить украшением для любого фасада. Если сравнить его с другими видами дефлекторов, то по эффективности он превосходит их в 2 раза.

Основания у ротационного дефлектора может быть круглым, квадратным, плоским квадратным. Размеры головки колеблются в пределах 100 – 680 мм. Срок его эксплуатации — до 15 лет.

При всех достоинствах ротационной турбины есть один, но существенный недостаток — в безветрие устройство останавливается. Если в это время будут наблюдаться осадки при температуре ниже 0, то головка может промерзнуть и придется принимать меры для ее запуска.

Несмотря на относительную сложность конструкции, устанавливать ротационный дефлектор несложно. Устройство имеет небольшой вес, поэтому для монтажа достаточно усилий одного человека и времени около 2 часов. Подходящее место — наивысшая точка крыши. Такое расположение не позволит снегу попасть в трубу, если вокруг нее произойдет скопление осадков.

Движение головки ротационной турбины осуществляется при помощи подшипников. Устройство функционирует автономно и очень эффективно справляется с задачей отвода газов, но в безветренную погоду оно бесполезно

Для разных моделей ротационных турбин существует одно требование: температура продуктов сгорания над трубой не должна превышать 150-250⁰. Размеры основания нужно точно подогнать под дымоход. Турбированный дефлектор должен соответствовать характеристикам котла, и этот момент необходимо учитывать при выборе устройства.

На рынке присутствуют турбодефлекторы от разных торговых марок. Среди наиболее авторитетных — Турбовент, Турбомакс, Rotowent. Первый производитель выпускает изделия с основанием различной геометрии.

Определить их можно по маркировке ТА-315, ТА-355, ТА-500. В ней цифра обозначает диаметр в случае круглого сечения или же размеры прямоугольного основания.

Дефлектор Турбомакс выпускает беларусская компания. Изготавливают устройства из высококачественного материала — нержавеющей стали от европейского поставщика. Rotowent также изготовлен из нержавейки, поставляемой из Польши. Гармонично смотрится на крыше любого типа. Подходит как для дымохода, так и для вентиляционных труб. Выдерживает большую рабочую температуру — около 500⁰.

Определение понятия турбодефлектор

Турбодефлектор устанавливается на вытяжную трубу для увеличения тяги Дефлектор представляет собой аэродинамическую конструкцию, которая монтируется над дымовентиляционной трубой. В работе устройства задействуется принцип Бернулли. Эффект заключается в том, что статическое давление в канале снижается с увеличением скорости передвижения воздуха и изменением поперечной площади трубы. Вентиляционные турборефлекторы усиливают тягу и повышают эффективность отводящего канала.

Используют распространенные конструкции:

• классические по форме — прямоугольные, квадратные, круглые;
• цаги — насадки имеют экран в виде цилиндра, где располагается дефлектор конической формы;
• Григоровича — распространенный вариант ставится на насадку в виде усеченного конуса, такую модель часто делают своими руками;
• ротационный — имеет шарообразную накладку, содержит в конструкции турбину и лопасти;
• н-образный, двойной — выполняется в виде двух перпендикулярных трубок, соединенных полой перемычкой, куда подсоединяется труба вытяжки.

Статические модели ставят в общих каналах многоэтажных зданий и индивидуальных системах вентиляции, применяют для координации отвода дыма в отопительных схемах и проветривания мусоропроводов.

Делаем дефлектор своими руками

Подготовительные работы

Чтобы сделать вентиляционный дефлектор своими руками и установить его на трубу для начала нужно выполнить определённые подготовительные работы. Устройство состоит из таких основных элементов:

• входного патрубка,
• диффузора,
• колпака.

В качестве материала лучше всего выбрать нержавеющую сталь. Её высокие антикоррозийные свойства обеспечат долгий срок службы дефлектора на вентиляционной трубе.

Перед тем как начать сборку своими руками необходимо озаботиться наличием нужного инструментария, в него входит:

• болгарка,
• дрель,
• хомуты,
• молоток,
• рулетка,
• ножницы для металла,
• болты и гайки,
• заклёпки.

Также вам нужно подумать о поиске подходящих для агрегата листов металла

Особое внимание нужно уделить средствам защиты. Не стоит начинать работу без перчаток и очков

В подготовительный процесс также входит создание чертежа для вентиляционного дефлектора своими руками. Стоит признать, что это довольно непростая задача. Конечно, саму конструкцию сверхсложной не назовёшь, тем не менее для того, чтобы получить пригодный к длительной эксплуатации агрегат нужно всё тщательно рассчитать.

Оптимальным будет взять уже готовый чертёж, к примеру, один из этой статьи. Но вы должны учитывать, что размеры трубы у вас могут быть совсем другими. Поэтому в процессе осуществления проекта может понадобиться внести дополнительные коррективы. Лучшим вариантом будет обратиться в конструкторское бюро, где вам сделают готовый проект, который вы сможете воплотить в жизнь своими руками.

Сборка

После того как вы подготовите весь нужный инструмент и позаботитесь об индивидуальной защите, можно будет приступить к самому процессу. Для начала необходимо перевести контуры с чертежа на металл

При этом особое внимание уделяется следующим элементам:

• колпаку,
• диффузору,
• внешнему цилиндру,
• стойкам.

От того, насколько тщательно вы всё прорисуете, зависит конечный результат в виде готового к работе агрегата. Как только метки нанесены, можно приступать к вырезанию нужных форм, конечно же, для этого вам понадобятся ножницы по металлу.

Чтобы соединить вырезанные элементы между собой используйте заклёпочный пистолет. При этом своеобразными мостами между двух частей основной конструкции будут выступать стойки.

Внимание!
Стойки должны быть вырезаны из того же металла, что и две основные части агрегата. После того как агрегат будет собран, его можно устанавливать на изголовье трубы

При этом сама конструкция крепится при помощи хомутов. На этом процесс изготовления и установки можно считать завершённым

После того как агрегат будет собран, его можно устанавливать на изголовье трубы. При этом сама конструкция крепится при помощи хомутов. На этом процесс изготовления и установки можно считать завершённым.

Конструкционные особенности

Дефлектор ЦАГИ и другие модели выполняются по форме сечения вентиляционной прохода. Состоят они из следующих деталей:

• Патрубка, закреплённого на оголовке трубы.
• Конусообразного диффузора, зафиксированного на патрубке.
• Кольца, смонтированного на наружной стороне диффузора.
• Зонтика (колпака), предназначенного для защиты канала от проникновения посторонних предметов.
• Ножек для крепления колпака.
• Фиксирующих кронштейнов.

Зонт может быть выполнен в разных формах:

• Плоским. Наиболее простой вариант, который легко сделать из листовой стали либо меди.
• Съёмным. Удобен для дымохода, требующего частых чисток.
• Двускатным. Обеспечивает самую лучшую защиту от осадков.
• Закруглённым. Отличается эстетичным внешним видом.

Виды дефлекторов

По конструкции различают следующие виды:

1. модель ЦАГИ, в которой широкая сторона диффузора (усеченного конуса) направлена вверх, а крышка – в форме конуса;
2. модель Григоровича, в которой расширение конуса направлено вниз и под колпаком предусмотрен обратный конус для создания дополнительного потока воздуха и защиты от накапливания воздуха под колпаком;
3. открытая конструкция тарельчатого типа (ASTATO) на электродвигателе, который работает только при недостаточной силе ветра;
4. статический с вентилятором – частично вращающаяся модель, относительно новый вид, оснащенный малошумными вентиляторами;
5. ротационный дефлектор с вращающейся частью и лопастями – довольно сложное, но эффективное устройство с шарообразной крышкой. С его помощью можно повысить КПД вентиляции до 50%;
6. флюгеры, поворачивающиеся таким образом, что ветер попадает в предусмотренные в модели отверстия и лопасти;
7. Н-образные конструкции с двумя дефлекторами сразу.

Дефлектор Григоровича своими руками

Наиболее популярный тип дымника — это дефлектор Григоровича. Он отличается упрощённой конструкцией и поэтому без особого труда создаётся своими руками.

Нижний цилиндр дефлектора Григоровича включает в себя несколько патрубков. Кроме него, основными деталями флюгарки данного типа считаются верхний цилиндр, конусный элемент и два кронштейна для крепления изделия к дымовой трубе.

Самыми главными частями дефлектора Григоровича считают диффузор, колпак и обратный конус

Несмотря на прекрасную способность дефлектора Григоровича усиливать тягу и защищать дымоход от проникновения посторонних предметов, у него обнаруживают один существенный недостаток — плохую работу в условиях низового ветра.

Дефлектор Григоровича изготавливают поэтапно:

• Подготавливают инструменты (рулетка, линейка, фломастер, картон, ножницы по металлу, дрель, свёрла и саморезы) и материалы (металлические листы и полосы).
• Определяют размеры устройства. Желая упростить расчёты, пользуются формулами соотношения параметров дефлектора. Согласно им, высота дефлектора — это 1,6 диаметра дымохода, ширина диффузора — в 1,2 раза больше диаметра дымового канала, а ширина колпака равняется двум диаметрам дымоотвода.
• На картонном листе составляют чертёж каждой детали. Получившиеся шаблоны вырезают и соединяют друг с другом, проверяя, соответствуют ли их размеры правильным параметрам.
• Удостоверившись в отсутствии ошибок, контуры всех картонных деталей обводят на металлических листах. Заготовки вырезают ножницами по металлу.

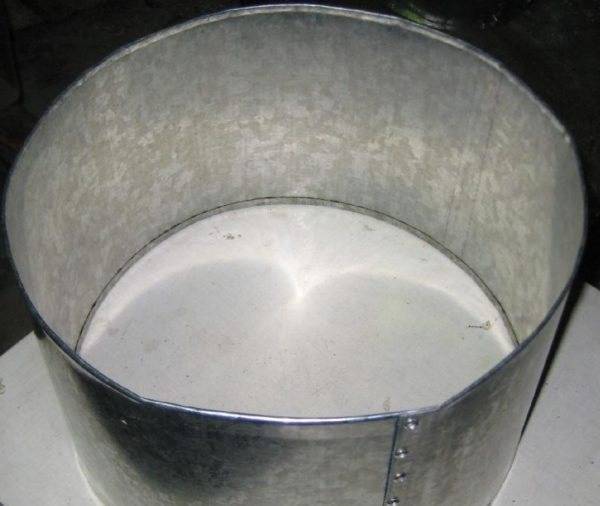

• Свернув одну из деталей, формируют цилиндр — корпус диффузора. По краям изделия просверливают два отверстия, куда вставляют саморезы.

Первым делом создают такую деталь, как корпус дефлектора

• По аналогии с изготовлением корпуса диффузора создают внешний цилиндр. Следом за ним делают колпак устройства, то есть сворачивают две металлические заготовки в конусы, а их края стыкуют.
• В верхнем конусе, который чуть больше нижнего, вырезают и загибают 6 лапок. К этому изделию кромками прикрепляют нижний конус, заранее оснащаемый лапками для соединения с диффузором.

Колпак дефлектора оснащают ножками, которые помугут ему соединиться с цилиндром устройства

Изготовленный зонтик ножками сцепляют с внутренним цилиндром (диффузором). После этого его помещают во внешний цилиндр.

Дефлектор Григоровича имеет простую конструкцию

Достоинства и недостатки

Как любое другое изделие, дефлектор ЦАГИ имеет свои плюсы и минусы. Целесообразность использования изделия обусловлена их соотношением. К преимуществам устройства относятся:

• надежная защита от попадания внутрь вентиляционных каналов и дымоотводов посторонних предметов, птиц и атмосферных воздействий;
• значительное увеличение срока службы оголовка вентиляционных каналов или дымоотводов. Это связано с тем, что наличие дефлектора замедляет процесс разрушения верхней части воздуховода, вызванный неблагоприятными атмосферными воздействиями;
• предупреждение появления обратной тяги даже при большом сечении вентиляционных магистралей и вентиляционных каналов;
• возможность самостоятельного изготовления. Благодаря простой конструкции и использованию доступных материалов, дефлектор типа ЦАГИ можно изготовить своими руками. Для этого не потребуются специальные инструменты и опыт работы жестянщиком.

Существенным недостатком является то, что при полном безветрии или слабой силе ветра такие дефлекторы могут создавать сопротивление естественной тяге. Кроме того, при сильном снижении температуры окружающей среды, возможно обледенение наружного цилиндра, что может привести к частичному или полному закупориванию воздуховодов.
