Как пользоваться мегаомметром: правильно используем мегаомметр с видео инструкцией

Какие меры безопасности должны соблюдаться при работе с мегомметром

Все, казалось бы, чрезвычайно просто. Но, оказывается, такие приборы относятся исключительно к категории профессиональных. И далеко не все работники могут быть допущены к их эксплуатации – требуется определенное обучение и получение соответствующего допуска – не ниже третьей группы электробезопасности.

Автор статьи в данном случае ни в коем случае не рекомендует, как обычно принято на строительных сайтах, выполнять измерения своими руками. Но если уж какой-то хозяин дома или квартиры возьмёт на себя смелость и ответственность за выполнение самостоятельных измерений – он должен по меньшей мере максимально соблюдать требования безопасности выполнения работ.

Сам прибор не должен иметь никаких механических повреждений корпуса

Особое внимание — целостности изоляции измерительных проводов, исправности щупов, зажимов-«крокодилов», штыревых контактов для подключения к мегомметру.
Любой тестируемый объект или линия в обязательном порядке обесточивается. Все автоматы переводятся в положение «выключено» или, в старых распределительных щитах, выкручиваются плавкие предохранители – пробки

В некоторых случаях требуется временное отсоединение проводов от выходных клемм автоматических выключателей.

Перед тестированием сопротивления изоляции проводится полное обесточивание объекта

На намеренно отключенное состояние сети желательно акцентировать внимание установкой таблички, например, «Не включать! Идут работы». Так, чтобы никто из домашних или помощников случайно не включил автоматы во время тестирования

От сети отключаются все приборы. Вилки вынимаются их розеток. Лампочки выкручиваются из патронов светильников

Особое внимание – приборам с точной электроникой. Подаваемое в линию высокое напряжение может запросто их «убить»

Изо всех розеток вытаскиваются вилки. Из светильников (не забываем и про точечные) выкручиваются (вынимаются) лампы.

Готовится к работе так называемое переносное заземление. Мастера пользуются приспособлением заводского изготовления, но вполне можно сделать вполне рабочее устройство и самому.

Переносное заземление заводского производства. Нечто подобное делается и собственными руками.

Оно может представлять собой отрезок медного многожильного провода требуемой длины, сечением не менее 1,5 мм². Один его конец зачищается, и может быть оснащен клеммой или зажимом-крокодилом с расчетом на подключение к шине заземления. Второй конец, также зачищенный, необходимо укрепить на диэлектрической штанге. Хорошо, если найдется пластиковый стержень нужной длины. Если нет, то подойдет и сухая деревянная рейка, на краю которой и крепится зачищенный конец провода, например, несколькими витками изоленты. Место на штанге, за которое придется браться руками, тоже можно «одеть» в пару слоев изоленты. А длина штанги выбирается такой, чтобы было удобно касаться концов тестируемых проводов с безопасного расстояния.

После каждого замера рекомендуется снимать остаточное напряжение в проверяемых проводниках касанием этого переносного заземления. Кстати, при тестировании линий значительной протяженности заряд может оставаться в них нешуточный, способный нанести тяжелую электротравму.

Работы по замеру сопротивления изоляции желательно проводить в диэлектрических перчатках. Многие это игнорируют и, наверное, напрасно. В ходе замеров, особенно по неопытности, ничего не стоит коснуться щупа или токоведущей детали, скажем, тыльной стороной ладони. А работать-то приходится с напряжениями, порой достигающими и 2500 вольт! Не шутка!
Необходимо правильно обращаться со щупами

Если обратить внимание, то на каждом из них на рукоятке имеется бортик, своеобразная гарда. Это не столько для удобства, сколько для обеспечения безопасности

Тем самым задается граница безопасной для пальцев зоны, пересекать которую при проведении замеров – запрещается.

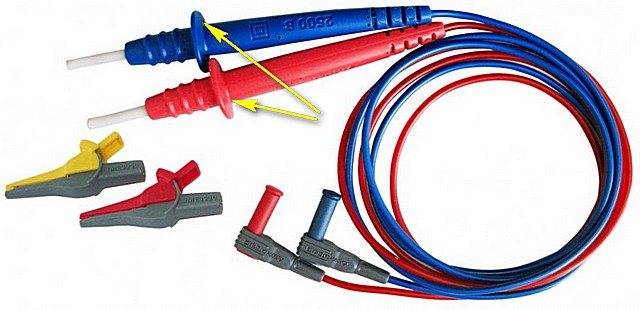

Гарды на рукоятках щупов четко ограничивают расположение пальцев оператора. Ближе к оголённой части – становится опасным.

После каждого замера должно сниматься остаточное напряжение и в щупах мегомметра. Для этого их оголенные концы просто замыкают между собой. Надо сказать, что современные приборы часто оснащаются функцией автоматического разряда после снятия каждого показания. Но лучше перестраховаться, а у многих электриков такое замыкание контактов после каждого замера – просто вошло в привычку.

Прозвонка проводов – проверка целостности участка электрической цепи

Прозванивать провода мультиметром можно двумя способами, использование которых зависит от наличия в приборе звукового сигнала

Эта функция, если она есть, на разных приборах может включаться разными положениями переключателя – поэтому надо обращать внимание на значки, что нарисованы на корпусе прибора

Зуммер показан как точка, справа от которой нарисованы три полукруга, каждый из последующих больший предыдущего. Искать такой значок надо либо отдельно, либо над самой маленькой цифрой из сопротивлений, либо возле значка диода, который отображается как стрелка на линии, острым концом упирающаяся в еще одну, перпендикулярную первой, линию.

Наглядно про прозвонку проводов на видео:

Порядок прозвонки прост и интуитивно понятен – установить переключатель напротив значка зуммера и щупами коснуться концов проводника, который надо «прозвонить»:

• Если провод целый, то мультиметр издаст звуковой сигнал.
• Если провод целый, но из-за его длины сопротивление больше чем то, при котором срабатывает зуммер, то на дисплее отобразится цифра, показывающая его значение.
• Если сопротивление значительно больше чем диапазон, на который рассчитан этот режим работы, то на дисплее отобразится единица – значит надо переставить переключатель на другой режим и повторить измерение.
• Если целостность провода нарушена, то никакой индикации не произойдет.

Если для «прозвонки» проводников используется аналоговый мультиметр без звукового сигнала, то он выставляется на минимальный диапазон измерений – если при прикосновении щупов к проводу стрелка показывает значение стремящееся к нолю, значит провод целый. То же самое касается цифровых приборов без зуммера.

Перед тем, как проверить сопротивление проводников, сначала всегда надо выполнить тест самого устройства – прикоснуться щупами друг к другу. Также надо проверить как прибор реагирует на человеческое тело – у некоторых людей достаточно низкое сопротивление и если прижимать концы провода к щупам руками, то прибор может показать что проводник целый, даже если это не так.

ОБЩИЕ ТРЕБОВАНИЯ ОХРАНЫ ТРУДА

1.1. К выполнению работ с мегаомметром допускается работник не моложе 18 лет, прошедший медицинский осмотр и не имеющий противопоказаний по состоянию здоровья, имеющий необходимую теоретическую и практическую подготовку, прошедший вводный и первичный на рабочем месте инструктажи по охране труда и получивший допуск к работе с применением мегаомметра. 1.2. При выполнении работ с применением мегаомметра работник должен пройти обучение и проверку знаний норм и правил работы в электроустановках и получить соответствующую группу по электробезопасности. 1.3. Работник, работающий с мегаомметром, должен периодически, не реже одного раза в год проходить обучение и проверку знаний требований охраны труда и получать допуск к работам повышенной опасности. 1.4. Работник, независимо от квалификации и стажа работы, не реже одного раза в три месяца должны проходить повторный инструктаж по охране труда. 1.5. Работник, показавший неудовлетворительные знания и навыки безопасного выполнения работ с мегаомметром, к самостоятельной работе не допускается. 1.6. Работнику запрещается пользоваться электроизмерительными приборами, безопасному обращению с которыми он не обучен. 1.7. Во время работы с мегаомметром на работника могут оказывать неблагоприятное воздействие, в основном, следующие опасные и вредные производственные факторы: — электрический ток, путь которого при замыкании может пройти через тело человека; — неблагоприятные погодные условия (например, при работе вне помещения); — неудобная рабочая поза (например, при работе в стесненных условиях). 1.8. Для предупреждения возможности возникновения пожара работник должен соблюдать требования пожарной безопасности сам и не допускать нарушения этих требований другими работниками; курить разрешается только в специально отведенных для этого местах. 1.9. Работник обязан соблюдать трудовую и производственную дисциплину, правила внутреннего трудового распорядка; следует помнить, что употребление спиртных напитков, как правило, приводит к несчастным случаям. 1.10. Если с кем-либо из работников произошел несчастный случай, то пострадавшему необходимо оказать первую помощь, сообщить о случившемся непосредственному руководителю и сохранить обстановку происшествия, если это не создает опасности для окружающих. 1.11. Работник, при необходимости, должен уметь оказать первую помощь, в том числе при поражении электрическим током, пользоваться медицинской аптечкой. 1.12. В непосредственной близости от рабочих мест на видном и доступном месте должны располагаться аптечки, укомплектованные медикаментами и перевязочными средствами с неистекшим сроком годности. 1.13. Для предупреждения возможности заболеваний работнику следует соблюдать правила личной гигиены, в том числе, перед приемом пищи необходимо тщательно мыть руки с мылом. 1.14. Принимать пищу, курить можно только в специально отведенных помещениях. 1.15. Работник, допустивший нарушение или невыполнение требований инструкции по охране труда, рассматривается, как нарушитель производственной дисциплины и может быть привлечен к дисциплинарной ответственности, а в зависимости от последствий — и к уголовной; если нарушение связано с причинением материального ущерба, то виновный может привлекаться к материальной ответственности в установленном порядке.

Как проверить мегаомметр

Перед началом измерительных работ выполняется операция по проверке исправного состояния прибора и его поводков, для этого, провода, подсоединенные к прибору замыкают накоротко, и вращают ручку генератора, стрелка должна показать «0» короткое замыкание в положении переключателя «I». При проверке, во время замыкания проводов, нельзя касаться их голыми руками, можно получить удар током.

Как пользоваться мегаомметром или последовательность проведения измерительных работ:

1. Присоединение мегаомметра к гнездам измерения сопротивления.
2. Присоединение заземляющего проводника к гнезду экрана (кожуха).
3. Установка переключателя в нужный предел проведения измерения, всего их два, чем выше мощность оборудования, тем больше диапазон измерения.
4. Проверяем работу прибора замкнув измерительные щупы, одновременно вращая ручку.
5. После присоединения измерительных шнуров вращаем ручку мегаомметра (генератора питания), скорость должна быть не менее 120 об в мин.
6. Установление стрелки измерения в определенное положение является началом отчета измерения.
7. Чтобы понизить время измерения сопротивления мегаомметром по II шкале гнезда сопротивления закорачиваем (перед началом замера) и вращаем ручку прибора примерно 5 сек.
8. После применения мегаомметра переключатель устанавливаем в нейтральное положение.

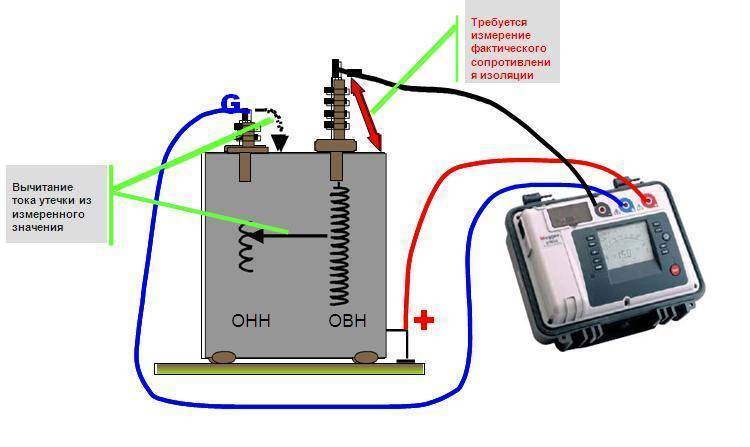

Рис №3. Схема присоединения мегаомметра

Допустимая погрешность в работе мегаомметра составляет 0,05 Мом +-15%. Предел дополнительной погрешности связанный с наличием в цепи измерения токов с промышленной частотой в виде помех, составляет около 500 мкА. Прибор может эксплуатироваться при температуре в границах от 30 до +50 о С. На зажимах присутствует измерительное напряжение мегаомметра от 500 до 2500В, в зависимости от диапазона используемого измерения, поэтому по окончании измерения необходимо разрядить генератор, касаясь измерительными щупами «земли» или закоротить их на секунду, между собой, до электрического разряда.

Принцип измерения сопротивления изоляции мегомметром

Принцип измерения величины сопротивления изоляции сам по себе несложен. Используется закон Ома – замеряется сила протекающего между двумя щупами тока при известном поданном на них напряжении. Отношение величины напряжения к силе тока как раз и даст искомый результат. Этот принцип применяется практически во всех контрольно-измерительных приборах, предназначенных для измерения сопротивлений.

R = U/ I

Но для того чтобы вызвать и «засечь» электрический ток в цепи при очень больших показателях сопротивления (а у изоляции по умолчанию они должны быть такими), требуется подавать и весьма внушительное напряжение. Именно это и реализовано в мегомметрах.

Независимо от типа и модели прибора, он в обязательном порядке имеет:

Сейчас читают:

1. Высоковольтный источник постоянного напряжения.
2. Измерительный блок, оценивающий силу проходящего по цепи электрического тока.
3. Устройство индикации показаний – стрелочное со шкалами, или в виде цифрового дисплея с показом абсолютных значений.
4. Набор измерительных проводов со щупами, посредством которых высокое напряжение передается на тестируемый объект.

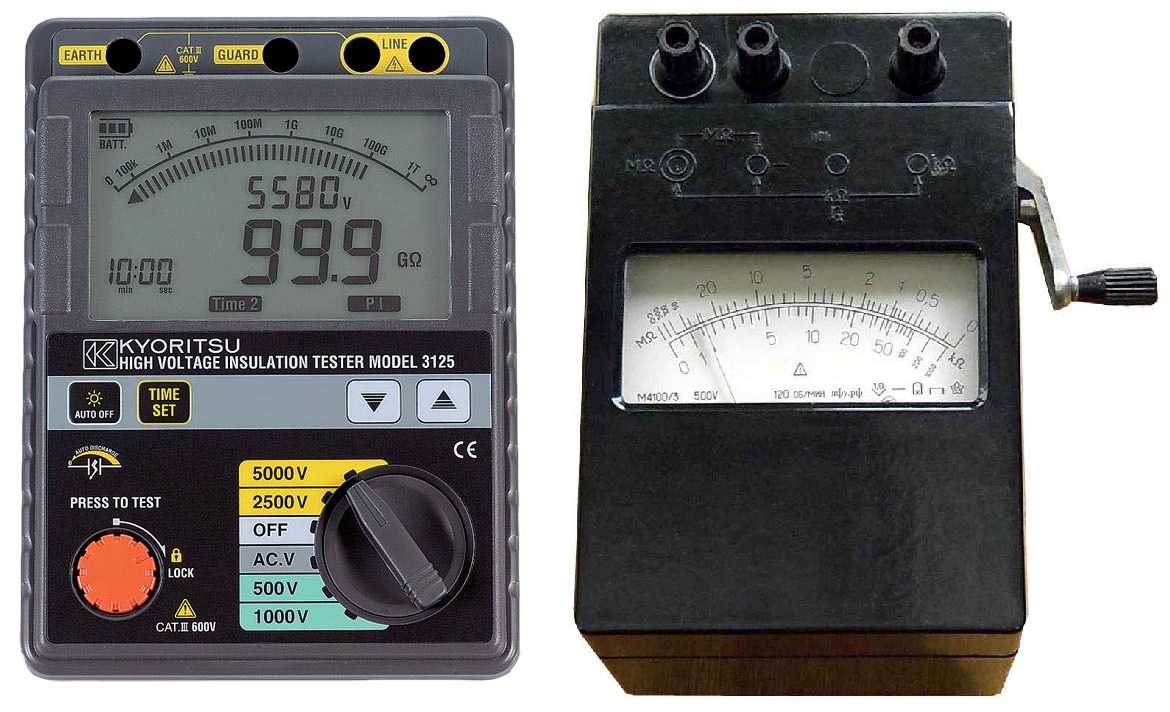

На сегодняшний день существует два основных типа подобных приборов.

Еще не столь давно безраздельно господствовали мегомметры со стрелочной шкалой и встроенным индуктором – динамомашиной. Вращением специальной рукоятки генерируется высокое напряжение, которое после необходимого преобразования подаётся на щупы. Частота вращения – примерно 120÷140 оборотов в минуту (2 оборота в секунду). О выходе на установленное калиброванное высокое напряжение, как правило, извещает загоревшийся индикатор, расположенный на передней панели.

Подобные мегомметры без сколь-нибудь принципиальных изменений выпускаются уже много десятков лет. И, надо сказать, не торопятся «уходить со сцены».

Подобные модели довольно просты в устройстве, несложны в управлении. Как правило, имеют весьма солидные габариты и вес. Но зато – они полностью автономны, то есть не требуют ни элементов питания, ни подключения к сети

Идеальное решение для любых «полевых» условий, что бывает особенно важно во время ведения строительства

Как бы то ни было, мегомметры такого типа все еще выпускаются промышленностью, находят спрос. А многие мастера-электрики и вовсе предпочитают исключительно их, несмотря на появление более компактных и «навороченных» приборов.

Другой тип мегомметров – это электронные приборы, которые обычно намного компактнее и легче. Высокое напряжение у них вырабатывается в специальном электронном преобразователе от встроенного аккумулятора, сменных источников питания или от блока питания, требующего подключения к сети. Многие модели позволяют выбрать любой из этих  вариантов питания. Но в любом случае прослеживается зависимость от наличия источника – полной автономности в работе нет.

Многие современные мегомметры внешне напоминают привычные мультитестеры. А нередко и способны выполнять ряд функций, им присущих.

Электронные приборы довольно компактны, и некоторые из них внешне даже вполне можно спутать с мультиметрами. Кстати, во многих моделях это сходство не ограничивается лишь внешним. Действительно, в них заложены некоторые функции «общего плана». Обычно это измерение постоянного и переменного напряжения, прозвон цепей и определение сопротивления в нижнем диапазоне значений, то есть от нуля до мегаома. Могут иметься и другие функции, в том числе и узкоспециализированного предназначения.

Проведение измерений – до предела упрощено. После выставления всех необходимых параметров и коммутации проводов мегомметра к проверяемому объекту, остается только нажать кнопку «TEST».

Индикация полученных показаний замеров выводится на цифровой дисплей, что, безусловно, значительно упрощает восприятие информации. Спустя несколько секунд после пуска, на дисплее появится измеренное значение сопротивления, с указанием соответствующей величины (МОм или ГОм, МΩ или GΩ).

Цифровые дисплеи намного удобнее для считывания измеренных значений сопротивления

Удобство в том, что и замеры, и считывание результатов никак не зависит от пространственного положения прибора. У стрелочных с этим сложнее – для корректных замеров требуется исключительно горизонтальное расположение.

Итак, независимо от типа мегомметра, принцип его работы един. На тестируемом объекте закрепляются щупы измерительных проводов, подключенных к прибору. Затем на них подается калиброванное высокое напряжение. Измеренное значение силы тока позволяет судить о сопротивлении между щупами. Значение выводится на устройство индикации.

Мегаомметр

Мегаомметр — что это такое

Мегаомметр — это специальный прибор, который используют профессиональные электрики для измерения сопротивлений обмотки электросетей и электроприборов. Отличие мегаомметра от омметра состоит в том, что мегаомметр измеряет большие значения сопротивления на высоком напряжении. Напряжение для проверки сопротивления мегаомметр генерирует самостоятельно с помощью встроенного механического генератора или батарей. Величина напряжения составляет от 100 до 2500 вольт и устанавливается по значениям 100, 500, 700, 1000 и 2500 вольт.

По внешнему виду магаомметр представляет из себя прямоугольную коробочку с аналоговой шкалой с делениями в два ряда и стрелкой, которая указывает показания сопротивления при измерении изоляции. С боку располагается ручка динамо машины, раскручивая которую, вырабатывается постоянное напряжение, с помощью которого и измеряется сопротивление изоляции на измеряемом участке.

Но это мы описали внешний вид аналогового мегаомметра, современные измерители сопротивления изоляций имеют меньшие габариты, не имеют динамо машины, вместо нее батарейки или даже подключается питание от сети. Вместо аналогового датчика со стрелкой используется цифровое табло, а также есть память на некоторые прошлые циклы измерений.

Для чего нужен мегаомметр

Мегаоммерт используют для выявления повреждений в изоляции электросетей перед вводом в эксплуатацию, так же при выявлении мест уже появившихся аварийных ситуациях. Для проверки изоляции кабеля в трансформаторах, электродвигателях и любых других устройств, которые имеют электрическую обмотку с изоляцией. Основное использование мегаомметра – это измерение изоляции кабелей или другими словами, измерение сопротивления изоляции кабеля.

Испытания изоляции кабелей мегаомметром могут выявить слабые места в электросетях, как электропроводке зданий, так и в электродвигателях. Показатели, которые снимают мегаомметром, используют для определения степени изношенности изоляций, что может предотвратить неожиданные и нежелательные случаи короткого замыкания. А короткое замыкание происходит при механическом повреждении или при старении изоляции, когда токопроводящие жилы соприкасаются между собой.

Принцип работы мегаомметра

Мегаомметр работает по принципу вырабатывания различного напряжения, которое подается на испытуемый участок электросети для проверки сопротивления изоляции кабеля. В зависимости от номинальной нагрузки измеряемого прибора или электрического кабеля используют соответствующее напряжение. Перед испытанием подбирается подходящий мегаомметр, например, если нужно проверить бытовые приборы или проводку в квартире, то используется мегаомметр с напряжением не больше 250В.

Если простыми словами, то мегаомметрт подает постоянное напряжение на участок кабеля, который мы проверяем на наличие нормальной изоляции. Фиксируются показатели утечки напряжения и на основании этих показателей делаются выводы относительно нормы показателя изоляции испытуемого кабеля. Если утечка больше нормы, то считается, что изоляция повреждена и имеет место быть короткому замыканию. Что недопустимо при нормальной эксплуатации электрических сетей, т.к. чревато возгоранием кабелей, если не сработает автоматика отключения контактов при коротком замыкании кабелей.

Какие бывают мегаомметры

Название модели	Диапазон измерения сопротивления	Измерительное напряжение	Масса прибора	Габаритные размеры
ЦС0202-1, ЦС0202-2	от 200 кОм до 100 ГОм	от 100 В до 2500 В	до 1 кг.	220х156х61 мм.
ЭС0210, ЭС0210-Г	от 0 кОм до 100 ГОм	от 0 В до 600 В	до 1,9 кг.	155х141х201 мм.
ЭС0202/1-Г, ЭС0202/2-Г	от 0 кОм до 10 ГОм	от 100 В до 2500 В	до 2,2 кг.	210х150х230 мм.

Мегаомметры отличаются внешним исполнением и внутренним устройством. Аналоговые измерители сопротивления кабелей имеют динамо машину, которая, путем вращения за специальную ручку, вырабатывает постоянное напряжение, которым производятся замеры изоляции. Так же имеется аналоговое табло с делениями по двум шкалам и механическая стрелка, которая указывает на показатели. Более современные мегаомметры вместо динамо машины имеют элементы питания: аккумуляторные батареи или непосредственный блок питания. Есть цифровое табло, отображающее снимаемые показатели изоляции и память, которая хранит данные прошлых измерений.

У каждого мегаомметра есть свои плюсы и свои минусы, аналоговый больше по размерам и тяжелее, по сравнению с цифровым, но цифровой имеет прямую зависимость от элементов питания, когда аналоговый готов всегда к работе. Но выбор, каким мегаомметром пользоваться, всегда остается за вами.

{SOURCE}

Виды

Стрелочный (электромеханический или электромагнитный) омметр содержит электроизмерительную головку, или гальванометр. Тот, в свою очередь, является показывающим индикатором замеряемого сопротивления. К нему полагается минимальный набор навесных элементов (резисторы и переключатель). Один из резисторов – переменный, он выставляет условный ноль перед началом измерений. В состав цифрового прибора входят датчики тока, аналого-цифровой преобразователь (АЦП), микропроцессор, оперативная память, аналог ПЗУ на основе флеш-памяти (или перепрограммируемая микросхема) и проводной/беспроводной интерфейс для подключения к локальной компьютерной сети. Электронные схемы надёжно заизолированы и заземлены от цепи-замерителя в самом приборе. Калибровка нуля измерений «цифровику» не нужна.

Современные мультиметры позволяют измерить сопротивление до 200 МОм, что, по идее, делает их полноценными мегаомметрами. Из-за отсутствия источника повышенного напряжения (используется 9-вольтовая батарейка) их погрешность достигает нескольких процентов. Это не позволяет применять низковольтные мегаомметры в серьёзных электроцепях и сложной электронике, где люди имеют дело с тысячами вольт. Цифровые мегаомметры с малой погрешностью – чаще всего лабораторные стационарные приборы, достигающие размеров осциллографа старого поколения с электронно-лучевой трубкой, или 10-15 ноутбуков с диагональю экрана в 15 дюймов, поставленных друг на друга в закрытом состоянии.

Как проверить мегаомметр на исправность

Осуществить проверку мегаомметра на исправность необходимо по следующему способу. К выводам устройства сделать подключение проводов и закоротить выходы. Потом подать энергию и проследить за результатами. Исправный прибор покажет ноль. Потом разъединить и попробовать заново. Во второй раз должна появиться бесконечность. Это показатель — воздушный промежуток.

Неисправности мегаомметра

Неисправности заключаются в отсутствии горения индикаторного табло измерительных результатов в момент включения омметра питания. Также они заключаются в нестабильности измерительных результатов. Причина этих явлений в перегорании предохранителя, неисправности кабеля сетевого питания, ненадежном заземлении и ненадежном контактировании с измерительным объектом.

Советуем изучить Ампер — что это такое

Неправильная эксплуатация прибора и заводской брак как неисправность

Ремонт мегаомметра

Ремонт заключается в замене предохранителя, устранении неисправности кабельного повреждения, восстановления надежного заземления и достижения надежного контакта для измерительного объекта. Стоит отметить, что техническое обслуживание является лучшей профилактикой для бесперебойной работы. Также оно нужно, чтобы поддержать эксплуатационную надежность и повысить эффективность омметра.

Обратите внимание! В случае обнаружения брака, следует сделать замену оборудования или обратиться в сервисный центр для оказания профессиональной помощи. Необходимость обращения к мастерам для ремонта оборудования. Необходимость обращения к мастерам для ремонта оборудования

Необходимость обращения к мастерам для ремонта оборудования

Что следует выполнить после окончания измерения мегаомметром

Сразу после выполнения измерений, необходимо сделать три главные вещи. Нужно внесение в протокол измерительных результатов, приведения в порядок рабочего места с инструментами и приспособлениями, а дальше снятие с токоведущих частей остаточного заряда кратковременным заземлением.

Важно отметить, что по требованию охраны труда, в конце работы должна быть отключена измерительная аппаратура, разряжена цепь, которая находится под мегаомметровым воздействием. Далее нужно сделать отсоединение приборных проводов от тока, записать измерительные результаты в ведомость

Потом сообщить лицу, который ответственен за производственные работы. Обо всех недостатках, которые были замечены в процессе деятельности, нужно доложить, чтобы были приняты меры.

Правильное отключение как залог сохранения работоспособности прибора

В целом, мегаомметр — измерительный прибор, позволяющий изучить показания сопротивления электросетевых и приборных обмоток. Отличается от других аппаратов работой на высоком напряжении. Напряжение генерируется самим устройством благодаря встроенной батареи. Область применения его обширна: обычно используется во всех видах промышленности, где есть высокое напряжение. Использовать несложно, главное — изучить инструкцию по применению мегаомметра эс0202 2г и соблюдать технику безопасности. В противном случае, возможна поломка и, как следствие, необходимость ремонта.

Переносное заземление заводского производства. Нечто подобное делается и собственными руками.

Оно может представлять собой отрезок медного многожильного провода требуемой длины, сечением не менее 1,5 мм². Один его конец зачищается, и может быть оснащен клеммой или зажимом-крокодилом с расчетом на подключение к шине заземления. Второй конец, также зачищенный, необходимо укрепить на диэлектрической штанге. Хорошо, если найдется пластиковый стержень нужной длины. Если нет, то подойдет и сухая деревянная рейка, на краю которой и крепится зачищенный конец провода, например, несколькими витками изоленты. Место на штанге, за которое придется браться руками, тоже можно «одеть» в пару слоев изоленты. А длина штанги выбирается такой, чтобы было удобно касаться концов тестируемых проводов с безопасного расстояния.

После каждого замера рекомендуется снимать остаточное напряжение в проверяемых проводниках касанием этого переносного заземления. Кстати, при тестировании линий значительной протяженности заряд может оставаться в них нешуточный, способный нанести тяжелую электротравму.

Работы по замеру сопротивления изоляции желательно проводить в диэлектрических перчатках. Многие это игнорируют и, наверное, напрасно. В ходе замеров, особенно по неопытности, ничего не стоит коснуться щупа или токоведущей детали, скажем, тыльной стороной ладони. А работать-то приходится с напряжениями, порой достигающими и 2500 вольт! Не шутка! Необходимо правильно обращаться со щупами

Если обратить внимание, то на каждом из них на рукоятке имеется бортик, своеобразная гарда. Это не столько для удобства, сколько для обеспечения безопасности. Тем самым задается граница безопасной для пальцев зоны, пересекать которую при проведении замеров – запрещается

Тем самым задается граница безопасной для пальцев зоны, пересекать которую при проведении замеров – запрещается.

Виды тестеров

При эксплуатации электрических устройств широко используются цифровые мегомметры модели: Ф4101/4102 от 100.0 до 1000.0 В. Наладчики до сих пор работают с марками тестеров М4100/1, 4100/5 и МС-05 м от 100.0 до 2500.0 В. Выбор типоразмера мегомметра базируется по номинальному сопротивлению тестируемого устройства: силовые кабели и трансформаторы, машины и изоляторы. Для определения состояния изоляции в электроустановках до 1000.0 В допускается применять мегомметры от 100.0-1000.0 В, а в установках более 1000.0 В — 1000.0-2500.0 В.

Устройства также классифицируются по генерируемому напряжению и пределам сопротивления в МОм:

• 500.0 В — 500.0;
• 1000.0 В — 1000.0;
• 2500.0 В — 2500.0.

Дополнительная информация. Приборы также разнятся классами точности. У популярной модели М4100 погрешностью не более 1%, а у марки Ф4101 до 2,5%. Выбор приборов тестирования электроустановок выполняют с учетом допустимых эксплуатационных показателей.

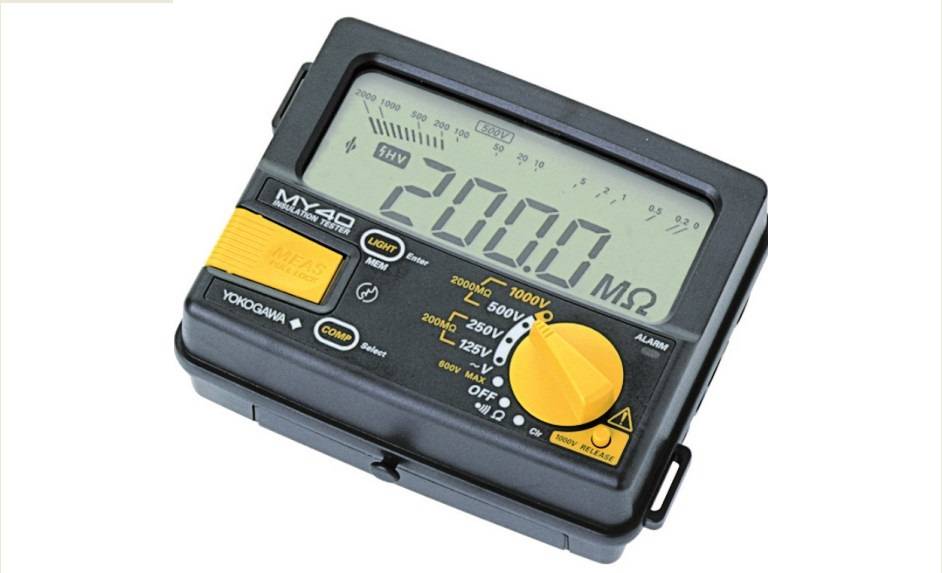

Электронный измеритель

Электронный измеритель

Цифровой или электронный тестер — современный вид оборудования, оснащен производительным генератором с полевыми транзисторами. Замеры выполняются путем сопоставления падения напряжения в эталонной цепи с фиксированным сопротивлением. Результаты демонстрируются на панели. Функция сохранения результатов тестирования накапливает данные для последующего анализа. Эта модель отличается от аналоговых приборов компактными размерами и малым весом.
Преимущества цифрового тестера:

• Высокий уровень точности, позволяет определять сопротивление на больших участках цепи;
• удобная легко читаемая цифровая панель;
• технологическая доступность для измерения одним пользователем;
• прекрасно работает даже в очень загруженном пространстве;
• удобный и безопасный в использовании.

Недостатки электронного типа мегомметра:

• Требуется внешний источник энергии;
• высокие цены на изделия.

Электромеханический измеритель

Электромеханический прибор

Эти модели имеют аналоговый дисплей на передней панели тестера и ручную рукоятку, используемую для вращения и выработки напряжения, которое проходит через электрическую систему.

Преимущества ручного мегомметра:

1. Остается важным в современном высокотехнологичном мире, оставаясь самым старым методом определения значения сопротивления.
2. Для работы не требуется внешний источник.
3. Низкие цены на рынке.

Недостатки ручного мегомметра:

1. Для работы требуется не менее 2 человек, один для вращения ручки, другой для подключения мегомметра к проверяемой электрической системе.
2. Низкая точность измерения.
3. Требует большое свободное место для размещения.
4. Предоставляет аналоговый результат измерения.
5. Высокие требования к безопасности при использовании.

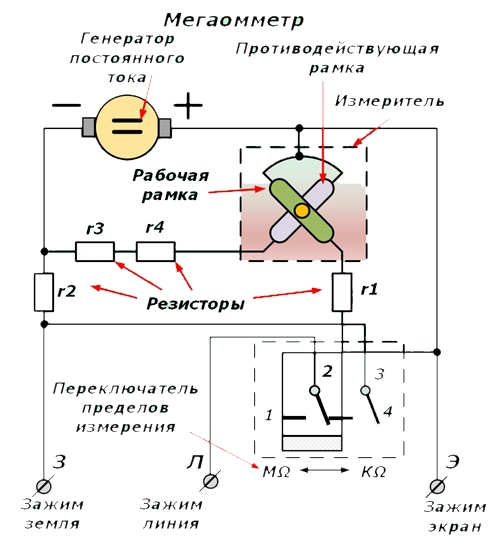

Особенности конструкции схемы:

1. Отклоняющая и управляющая катушка — подключены параллельно генератору, установлены под прямым углом друг к другу и поддерживают полярность таким образом, чтобы создавался крутящий момент в противоположном направлении.
2. Постоянные магниты, создают магнитное поле для отклонения указателя с помощью магнитного полюса «Север-Юг».
3. Указатель — один конец, связанный с катушкой, другой отклоняется по шкале от бесконечности до «0».
4. Масштаб предоставляется в верхней части мегомметра от диапазона «ноль» до «бесконечности» и позволяет пользователю прочитать значение.
5. Подключение источника постоянного тока (DC) или аккумулятора.
6. Испытательный режим вырабатывается генератором для мегомметра с ручным управлением. Аккумулятор или электронное зарядное устройство предусмотрено для цифрового мегомметра с той же целью.

Обратите внимание! Сопротивление токовой катушки помогает защитить тестер от любых повреждений при испытании из-за низкого внешнего электросопротивления
