Камин своими Руками

Кладка

Схема укладки рядов для углового каминаПорядовка английского камина

Укройте высохший фундамент двойным слоем рубероида. Этим вы обеспечите необходимую защиту основания.

Приготовьте раствор для кирпичной кладки. Традиционно камины выкладываются с применением раствора на основе предварительно вымоченной глины.

Кладку первого ряда лучше всего выполнять с применением раствора с небольшим добавлением цемента (примерно 10-20% от общей массы смеси).

Заранее откалибруйте кирпичи, отобрав наиболее подходящие по размеру изделия для кладки каждого ряда.

Перед началом кладки погрузите кирпичи в воду на некоторое время. Это позволит изделиям насытиться влагой. В противном случае кирпичи заберут воду из глиняного раствора, что приведет к существенному ухудшению качества кладки.

Выложите первый ряд кирпичей ребром. Проверьте правильность выкладки ряда угольником и уровнем. Убедитесь в одинаковой длине противоположных сторон и диагоналей основания.

Рекомендованная толщина швов – до 0,5 см.

Кладка ведется в соответствии с порядовкой. Далее будет приведен порядок действий, актуальный для большинства существующих разновидностей каминов. В остальном же ориентируйтесь на имеющиеся у вас чертежи.

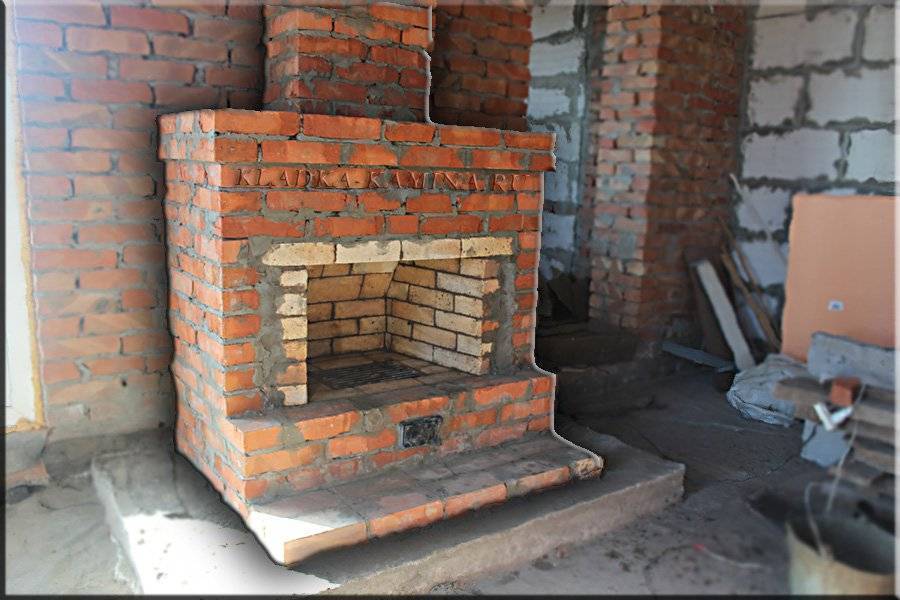

Кладка камина, пошаговая инструкция

Выложите три сплошных ряда основания.

Кладка камина, пошаговая инструкция

Второй шаг

Выложите 4-5 ряды с обустройством зольника.

Кладка камина, пошаговая инструкцияКладка камина, пошаговая инструкция

Третий шаг

Выложите 6-7 ряды с обустройством дна и оклада кирпичного камина.

Кладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКружало и опалубка для кладки арки подшесткаКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкция

Пятый шаг

Выложите 14-19 ряды с обустройством дымосборника.

Кладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкция

Шестой шаг

Выложите 20-25 ряды камина с обустройством дымохода.

Цоколь и сплошные ряды кладки обустраивайте с применением кельмы либо мастерка. Дымоход и топливная камера выкладываются вручную, т.к

на этих этапах очень важно контролировать качество используемого раствора

Раствор для каминной кладки наносите на середины кирпичей. Края элементов должны оставаться свободными.

При выкладке каждого ряда придерживайтесь выбранной порядовки. Для большего удобства можете пронумеровать изделия.

Уделяйте отдельное внимание качеству кладки топливного отделения и дымоотводящих каналов – эти элементы нужно выложить максимально ровно и как можно более герметично. Кладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкция

Кладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкция

Для формирования красивого изогнутого каминного свода выполняйте постепенный напуск элементов кладки

Важно, чтобы размер напуска не превышал 50-60 мм в каждом ряду

Обустройство изогнутых перемычек выполняется с применением временной опалубки – кружала. Для фиксации такой опалубки используйте опоры под обустраиваемым каминным сводом.

Класть начинайте от кирпича, установленного в центре, и дальше выполняйте симметричную кладку в обоих направлениях.

Периодически контролируйте вертикальность выкладки дымоотводящей трубы. Даже малейшие отклонения от вертикали могут привести к появлению задымленности помещения.

Кладка камина, пошаговая инструкция

Для кладки дымохода используйте раствор с добавлением цемента, аналогичный смеси, применявшейся при выкладке цоколя камина.

Дымоотводящая труба обязательно покрывается слоем огнеупорной изоляции для повышения противопожарной безопасности. Изоляция обустраивается в местах прохождения труб через конструкции дома (перекрытия, кровлю и пр.). Чаще всего используются изоляционные материалы на основе асбеста.

Дымоход камина

Инструкция по кладке камина с чугунной топкой и металлическим дымоходом

Преимуществом монтажа дымоходной трубы из стали ( в нашем случае из сэндвич труб), является то, что вывести его можно через стену. Это значительно расширяет ваши возможности по размещению камина в доме.

Для строительства такого камина вам понадобятся те же инструменты, что и в предыдущей инструкции, а из материалов необходимо подготовить:

• Чугунную топку со стеклом.
• Комплект сэндвич труб.
• Силиконовый герметик.
• Хомуты, тройник.
• Колено на 45 или 90( в зависимости от расположения дымоходной конструкции).
• Кронштейн для опоры дымоходной трубы.
• Минеральная вата (для изоляции прохождения трубы через перекрытия).
• Защитный зонт на трубу (от осадков и мусора).

1. Обустройство отдельного фундамента производится стандартно с заглублением грунта, возведением опалубки и цементирования.
2. Изоляция стен от камина. Вплотную монтировать к стене камин нельзя. Поэтому между деревянной стеной, у которой будет стоять камин необходимо выложить суперизолом. Если пространство позволяет, можно возвести дополнительную тонкую стену из силикатного кирпича. Учтите, что стена в этом случае должна возводиться на том же фундаменте, что и камин. Учтите это при проектировании. Размер стены должен превышать размер камина на 50-70 см с каждой стороны.
3. Кладка основания (2 ряда укладываются сплошным кирпичом).

Под камина

1. Возведение постамента – 4 ряда выкладываем красным кирпичом в виде буквы П. Если вы выбрали широкую топку, то ширина постамента должна быть также увеличена. Используйте цементо-глиняный раствор при кладке кирпича. Постамент позволит увеличить теплоотдачу камина, ведь холодный воздух будет забираться снизу и, проходя через топку, подниматься вверх.
2. Установка зольника.
3. На 4 ряду кирпича делаем пазы, используя напильник, и вставляем в них металлические уголки ребрами вверх.
4. Кладем 5-й ряд кирпича, который будет идти основанием под топку. Наносим на него слой огнеупорной мастики.
5. Устанавливаем чугунную топку.

Установка чугунной топки

Для этой работы вам понадобится помощник из-за большого веса конструкции. Необходимо аккуратно опустить топливную камеру снизу вверх, при этом с отступом от задней части стены на 5 см. Пока мастика или огнеупорный клей не застыл, проверьте строительным уровнем степень наклона по горизонтали. На этом этапе еще можно исправить погрешности.

Подсоединение трубы к патрубку топки

Монтаж дымоходной трубы из сэндвич-труб.

Схема для монтажа сэндвич труб

Обкладка топки кирпичом. После того как топка подключена к дымоотводящей трубе, необходимо обложить ее кирпичом, используя термостойкий клей или цементный раствор.

Обкладка чугунной топки кирпичом

При обкладке топки, очень важно учесть тепловой зазор в 5 мм между чугунной стеной и внешним кожухом. Порядовка в этом случае не важна, так как, по сути, вы возводите кирпичный короб по размерам готовой топки

На этапе отделки дымохода, очень важно следить за тем, чтобы облицовка не опиралась на трубу. Облицовка дымоходной трубы гипсокартоном. Сразу по схеме возводится каркас из металлического профиля, на который саморезами прикручивается гипсокартон.

Портал вокруг дымоходной трубы

1. Изнутри его необходимо утеплить теплоизоляционными матами из негорючего материала. При этом следует фольгированной стороной их крепить к топке и дымоходу.
2. Внешнюю часть обшиваем гипсокартоном.
3. Облицовочные работы. Красиво отделать камин можно любым облицовочным материалом: клинкерным кирпичом, декоративным камнем, штукатуркой и т.д. После того, как выполнены облицовочные работы, можно выполнять напольное покрытие. Учитывайте, что паркет или ламинат нельзя вплотную стелить к камину. Расстояние должно составлять не менее 80 см.
4. Сушка камина и протопка.

Когда все работы окончены, украсить камин можно стильной дровницей, выполненным своими руками.

Вряд ли кто поспорит, что на мерцающий огонь в камине можно смотреть бесконечно долго.

Камин с топкой

А если все четко выполнить по нашей инструкции, то такой камин будет радовать не только созданием особой ауры домашнего уюта, но и подарит тепло, обогревая дом.

Чтобы вам легче было разобраться со строительством камина своими руками, предлагаем ознакомиться с подробной видео инструкцией.

Подробная инструкция и порядовка

Построить камин своими руками легче, если есть подробное описание и фото каждого этапа монтажа. Существует несколько этапов, которых придерживаются при строительстве. Выполняя работы шаг за шагом можно сложить дачную печь-камин своими руками.

Создание чертежа

Независимо от формы и конфигурации конструкции, первое что делают – это создают эскиз и чертеж будущего камина. Придерживаясь масштабов на листочке рисуют конструкцию, с указанием всех элементов устройства

Важно на этом этапе выбрать облицовку. Например, если наружную часть планируют расшивать, то понадобится керамический красный кирпич. А если облицовку будут осуществлять плиткой, то выбирают более экономный вариант

А если облицовку будут осуществлять плиткой, то выбирают более экономный вариант.

Что такое каркасные дома и из чего их строят

Подготовительные работы

При монтаже камина в жилой комнате заранее укрывают всю мебель и пол полиэтиленовой пленкой. Если помещение не жилое, то это не делают, а после строительных работ, просто тщательно все вымывают и убирают.

Следующий шаг – возведение фундамента, от которого зависит надежность конструкции. Фундамент делают отдельным для камина, а не используют общий с домом. Если возведение делают в жилом доме, то удаляют аккуратно пол в том месте, где планируют строить камин. Его делают на 6 см больше, чем сама конструкция.

Вырывают яму глубиной 60 см, засыпают щебнем на 15 см, заливают ее и формируют основание. Фундаменту дают 7 дней для просушки. Перед возведением камина, сперва кирпичи выкладывают без использования раствора, в сухом виде.

На заметку!В процессе выкладывания кирпичей «насухо» каждый камень нумеруют. Это позволит построить камин быстрее.

Выкладывание камина

Как только фундамент подсох, выкладывают в два слоя рубероид. Для первого ряда кладки в раствор добавляют цемента в соотношении 20% от общего объема раствора. Первый кирпичный ряд кладут ребром. Равность диагоналей определяют с помощью рулетки.

Сплошные ряды строят с использованием мастерка. Дымоход и топливник возводят вручную. Раствор наносят на середину кирпича. При лишнем растворе его убирают влажной тряпкой сразу, до его высыхания.

После основания делают топливник. На дно выкладывают колосниковую решетку, затем возводят ряды топливника и крепят дверцу топливной камеры. Чтобы ее надежно зафиксировать, дверцу насаживают на металлический ус и закладывают между рядами. Поддувало строят на пятом ряду.

Следующий шаг – арка. Независимо от дизайна камина, при строительстве арки используют уголки из стали. На них крепят кирпичи, а при облицовке они прячутся. При возведении арки кирпичи ставят клином.

Возведение дымохода

От качественно построенного дымохода зависит будет попадать дым в помещении или нет. Если дымоотводный канал круглой формы, то тяга лучше, а если квадратная – хуже. Стенки делают гладкими, чтобы не образовывалась сажа и дым легко проходил через трубу. Сам дымоход делают вертикальным, реже под наклоном. При этом угол наклона не больше 30 °С. Размер трубы зависит от размера конструкции и выходного канала. Минимальное сечение 14х27 см. На верху дымохода устанавливают колпак, который защищает его от попадания осадков и других деталей.

Облицовочные работы

Если строят обычный или мини-камин своими руками, то завершают его облицовкой. Украшают наружную часть конструкции несколькими способами:

1. Штукатурка. Сперва натягивают сетку, устанавливают П-образные скобы. Для защиты от коррозии наносят олифу. Первый слой в 5 мм штукатурки наносят на теплую стену. Второй слой наносится после высыхания первого. Густоту слоя делают гуще, чем предыдущий. Третий слой делают с толщиной до 15 мм.
2. Окраска. Используют меловой или клеевой раствор.
3. Гипсокартон. Он дает камину прямоугольные формы. Сперва делают каркас из металла, а на него зашивают гипсокартон.
4. Декорация.

На заметку!При окраске наружной части камина в белый цвет в краску рекомендуют добавить синьки. Тогда краска будет более белоснежной.

С помощью облицовки прячут огрехи, что возникли в процессе кладки. При качественной работе облицовку можно и не делать.

Работа конструкции

Так как кладку конструкции делают влажными кирпичами, прежде чем растапливать камин, его нужно просушить. Делают это на протяжении 6-7 дней. Открывают топочную дверцу и зольной камеры. Затем камин распаляют для просушки, но до максимума температуру не доводят. На протяжении второй недели конструкцию прогревают каждый день, при этом не доводя температуру до максимума.

Имитация камина в интерьере

Главное преимущество подобной конструкции – это универсальность. При желании подобные камины могут использоваться лишь для имитации огня, что можно увидеть на фото. Некоторые дизайнеры предпочитают делать акцент на искусственности сооружения.

Для декорирования портала используются разные материалы и предметы. Чаще всего здесь ставят несколько свечей. Чтобы сделать конструкцию более реалистичной, достаточно поместить в каминную топку несколько поленьев.

Отлично выглядит имитация камина с дровами на металлической решётке. В этом случае рекомендуется организовать дополнительную жёлто-красную подсветку.

Неплохой повседневный вариант предполагает использование каминной полки в качестве подставки для книг. Также здесь можно расположить статуэтки, семейные портреты или вазу с цветами.

Фальшкамины действительно уместны в новогоднем интерьере. На портале можно разложить гирлянды, повесить носки для подарков, а также разложить разноцветные шары и еловые венки со свечами. Благодаря использованию готового каминного портала после окончания праздника конструкцию можно убрать на хранение в подвал.

Проще всего приобрести готовый портал. Благодаря богатому выбору удастся подобрать подходящий размер. В подобную конструкцию при желании удастся встроить электрокамин, предварительно учтя габариты и требования к вентиляции.

Варианты имитации каминов

Конструкция из полиуретана

Конечно, фальш камин из полиуретана можно сделать своими руками. Для этого потребуется готовый портал, специальный клей, шпаклёвка и любые отделочные материалы.

Установка:

1. Сначала нужно определиться с местом. Лучше всего установить имитацию камина возле боковой стены. Если планируется установка электрокамина или организация подсветки, необходимо предварительно провести электропроводку и установить розетку.
2. Из деревянных брусьев или профиля выполняется каркас. Также следует соорудить стенки из гипсокартона, которые прикрепляются к порталу специальным клеем. Все зазоры заполняются финишной шпаклёвкой.
3. Следующий этап – установка электрокамина и отделка топки. При желании вместо электрокамина можно задекорировать заднюю стену зеркалом, а на дне разложить несколько декоративных поленьев.
4. Для украшения портала подойдёт краска или позолота.

Конструкция из гипсокартона

Самый простой вариант предполагает создание фальш камина своими руками из гипсокартона. Такая конструкция будет уместна в любом помещении.

Для начала нужно подготовить такие материалы:

• оцинкованный профиль или деревянные брусья;
• гипсокартон;
• электролобзик;
• шуруповёрт;
• ножницы, предназначенные для металла;
• акриловая краска;
• шпаклёвка;
• декоративный кирпич либо камень.

При изготовлении конструкции своими руками в первую очередь необходимо сделать эскиз камина с учётом габаритов и мест соединения.

Из оцинкованного профиля нужно выполнить каркас. При этом все элементы соединяются саморезами. Чтобы конструкция получилась устойчивой, детали фиксируются при помощи поперечных перемычек. Громоздкую конструкцию дополнительно прикрепляют к полу и стенам.

Далее, необходимо вырезать листы гипсокартона и закрепить их к профилю саморезами. Все стыки шпаклюются, а углы укрепляются при помощи малярной сетки. При необходимости поверхность фальшкамина нужно выровнять шпаклёвкой.

Готовую конструкцию отделывают с помощью плитки, искусственного камня или лепнины. Внутри топки устанавливается имитация очага или свечи. Такой фальшкамин безопасен. Соответственно, его можно поставить даже в комнате, где спят дети.

Конструкция из старой мебели

При желании можно соорудить имитацию камина из старого шкафа или комода. Такая конструкция отличается тем, что позволит не делать лишних затрат на материалы. Помимо мебели, нужно подготовить несколько листов фанеры, акриловую краску, различные отделочные материалы, шпаклёвку, шлифовальную машинку, электролобзик и шуруповёрт.

Выполнение работ своими руками:

1. С серванта снимают двери, а также убирают нижнюю часть, оставляя верхнюю секцию.
2. Фасад аккуратно зашивают фанерой, закрепляя её саморезами. В результате должны получиться топка и отсек для дров.
3. Отполированную поверхность обрабатывают шлифовальной машинкой.
4. Затем стены покрывают слоем грунтовки и шпаклёвки.
5. Для окрашивания древесины используется акриловая краска.
6. После этого необходимо отделать фальш камин кирпичом, лепниной или камнем.

Строительство камина с топкой из чугуна и металлической трубой

При использовании для дымохода стальных труб возможен его вывод через стену. Поэтому выбор места для размещения камина упрощается. Для возведения очага понадобятся следующие материалы:

• сэндвич трубы из металла;
• топка из чугуна со стеклянной дверцей;
• колено на 45° или 90°;
• тройник и хомуты;
• кронштейн;
• герметик на силиконовой основе;
• защитный зонт;
• минвата.

Для строительства камина делают отдельный фундамент стандартным способом. Пока раствор затвердевает, стену, примыкающую к очагу, изолируют для защиты от пожара. Для этого ее прокладывают суперизолом. По возможности сооружают дополнительную тонкую стенку из силикатных кирпичей на фундаменте камина.

Важно! Теплоизоляцию делают больше ширины камина на 0,5 м с каждой стороны.

Укладывают сплошное основание из двух рядов кирпича. Затем возводят П-образный постамент, выкладывая красный кирпич на 4 ряда. Для скрепления элементов используют раствор на глиняной основе. Постамент улучшает отдачу тепла от очага. На этом же этапе монтируют зольник.

В 4 ряду делают пазы напильником и размещают в них металлические уголки, направляя вверх. Укладывают следующий ряд кирпича и обрабатывают его огнеупорной мастикой. Аккуратно устанавливают топку из чугуна, отступая от стены на 5 см. Положение проверяют уровнем и исправляют ошибки до застывания раствора и мастики.

Затем монтируют дымоход из сэндвич-труб. Топку обкладывают кирпичом, используя для скрепления элементов раствор с цементной основой либо термостойкий клей. Кирпичи укладывают с зазором в 5 мм так, чтобы они не опирались на трубу.

https://youtube.com/watch?v=mSNC5rGjKjg

Дымоход закрывают листами гипсокартона. Сначала строят каркас из алюминиевого профиля. На него при помощи саморезов прикручивают гипсокартонные детали. Изнутри поверхность устилают матами из негорючего материала для изоляции. Фольгированную сторону листов обращают к металлическим частям конструкции.

Снаружи очаг отделывают любым облицовочным материалом. Подойдет декоративный камень, клинкерный кирпич, штукатурка. После облицовочных работ выполняют покрытие пола. Ламели паркета или ламинат укладывают на расстоянии 80 см или больше от камина. Вплотную к камину материал не укладывают.

Отделка

Для придания камину более привлекательного внешнего вида, выполните его финишную отделку. Чаще всего применяются следующие методы отделки:

• покраска;
• оштукатуривание;

• облицовка плиткой, камнем и прочими подобными материалами.

Конкретный вариант отделки выбирайте на свое усмотрение. В случае если камин вам нравится и без финишной облицовки, расшейте швы кладки при помощи специального инструмента и тщательно очистите поверхность конструкции от лишнего раствора.

В остальном же внешний вид камина зависит исключительно от вашей фантазии и личных предпочтений.

Следуйте полученным рекомендациям, и готовый камин, возведенный собственными силами, будет долгие годы обогревать и украшать вашу комнату, эффективно справляясь со всеми возлагаемыми на него задачами.

Удачной работы!

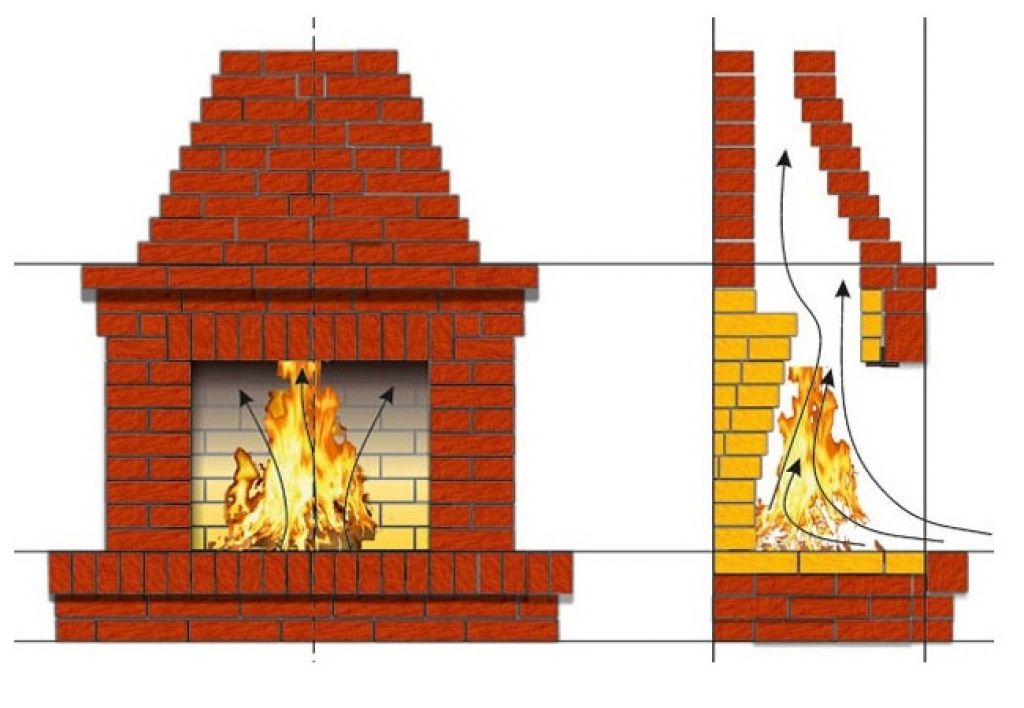

Схема, порядовка и чертеж камина из кирпича

Перед работой обязательно нужно обзавестись эскизами и чертежами. Можно позаимствовать готовые или нарисовать самому, указав размеры и особенности возводимой конструкции.

Если говорить о порядовке, необходимо определиться с типом и расположением камина:

• Угловой камин с круглой аркой
• Угловой камин с прямоугольной аркой
• Камин с подиумом около стены
• Классическая печь-камин

Печь-камин

Классический кирпичный камин своими руками должен служить не только элементом декора, но и источником тепла, быть удобным и безопасным в эксплуатации. Простейшая схема подобной модели имеет следующий вид:

• Основа камина – просторная топка, закрывающаяся дверцей из огнеупорного стекла
• Под ней обустраивают зольник для сбора и удаления продуктов горения
• Сверху обустраивается дымовой канал из материала, обладающего высокой теплоемкостью

Порядовка камина-печи из кирпича выглядит следующим образом (с наглядными изображениями):

1. Два первых ряда будут служить основанием и выкладываются полностью, начиная с третьего нужно предусмотреть проемы для поддувальных и прочистных дверок, дымовой канал

Дно топки начинают укладывать с шестого ряда, для него используют шамотный кирпич (желтый), тоже самое продолжается в рядах 7-9. После монтируется между зольником и топкой колосник
В рядах 10-12 продолжают тоже самое, но предусмотрев на лицевой стороне топочное отверстие. Перед укладкой 13 ряда нужно монтировать дверку, 14 ряд будет иметь вертикальный верхний свод

Ряд 15 должен выровнять свод, 16 – образовать каминную полку. Перекрытие топки делают на 17 ряду и полностью завершают на 18, оставив под дымовой канал небольшое отверстие
Заслонку подходящего размера монтируют в 19 или 20 ряду. Последующие 7 рядом будут составлять стенки дымохода и печи, а в ряду 27 кладется для поддержки печного перекрытия металлическая полоса

Ряды 28-30 выкладываются из красного кирпича и представляют собой печное перекрытие. Затем обустраивается колодец для дымовой трубы (высота определяется в каждом конкретном случае). При этом следует образовать перевязку швов, чтобы каждый последующий ряд перекрывал стыки предыдущего

Между вторым и третьим рядом колодца необходимо смонтировать вторую заслонку

Возможно вас так же заинтересует инструкция о том как сделать печь барбекю

Другие варианты порядовок

Пошаговое видео руководство по кладке:

https://youtube.com/watch?v=yGT2IeVQGU0

Порядовка углового камина с полукруглой аркой:

Порядовка камина аркой в виде прямоугольника:

Камины с подиумом:

Несколько советов

Выбирая расположение камина в любом конкретном помещении, нужно учесть наличие и путь сквозняков. Оптимальное решение – располагать конструкцию подальше от оконных проемов и дверей, также от мест пересечения воздушных потоков между ними.

Огнеупорный раствор применяют для кладки шамотного кирпича, кирпич керамический кладут на обычную песчано-глиняную смесь. Ее готовят по инструкции на упаковке. Приготовление раствора –процесс долгий. Необходимо использовать чистую и хорошо размягченную глину, выдержанную в воде до 2-3 дней.

Если неправильно приготовить клеящий раствор, в скором времени под действием высоких температур кирпичная кладка начнет разрушаться, трескаться. Необходима наружная отделка поверхностей или нет – каждый решает для себя. Многие предпочитают оставить все как есть, аккуратно обработав швы.

Видео инструкция

Подводим итог

Если подойти к работе со всей ответственностью и основательно подготовиться, выложить кирпичный камин своими руками сможет каждый. Но даже небольшие ошибки могут негативно сказаться на конченом результате. В итоге можно получить недолговечную конструкцию, не оправдывающую ожиданий.

Сомневаясь в своих силах, необходимо обратиться к специалисту. Оценив наглядно обстановку, он поможет с наиболее сложными этапами и даст несколько ценных советов.

Из чего состоит камин

Чтобы сделать работы своими руками, нужно понимать, из каких элементов состоит камин. Так, его ключевые узлы – это дымоход и топка. Без топки его работа просто невозможна, а дымоход нужен для того, чтобы обеспечивать циркуляцию воздуха. Среди прочих элементов сооружения:

• прибор для нагрева;
• сборник для дыма;
• задвижка для сбора золы после сгорания топлива;
• зольник;
• колосниковая решетка;
• внутренний облицовочный слой для защиты (футеровка);
• конвекционная система;
• отсекатель пламени;
• защитные дверцы.

Снаружи сооружение состоит из облицовки и портала. Портал представляет собой оформление и декор камина, а облицовка – это окончательная отделка сооружения.

Кладка камина

Этот процесс достаточно простой, прочитав статью, вы узнаете: как сложить камин самому из кирпича? Для того чтобы кладку выполнить правильно, необходимо четко следовать плану строительства.

Порядовка кирпичного камина

Камин своими руками

Кладка выполняется по такой схеме:

Сверху фундаментного основания укладывают несколько слоев гидроизоляционного материала. Для первого ряда в раствор добавляют цемент, а кирпичи укладываются на рейки. Третий ряд имеет небольшие нюансы, а именно установка двух штырей, которые понадобятся немного позже для каминной решетки. Чтобы камин — печь сложить правильно, необходимо придерживаться схемы или чертежа. Для соблюдения температурного режима в будущей конструкции, необходимо проследить, чтобы внешняя стена камина из кирпича не контактировала с топливником. Для удаления лишнего раствора со стенок топливника, его поверхность очищается при помощи влажной материи. Для улучшения качества обогрева, необходимо соблюдать небольшой угол наклона вперед задней стенки. Для боковых стенок предусматривается выворот наружу

Чтобы избежать возможности возгорания, необходимо принять меры предосторожности, и защитить пол перед очагом, листом железа

Сложить печь-камин, это полдела, необходимо сделать дымосборник.

Соотношение размеров основных елементов камина

Принцип его кладки заключается в выкладывании кирпича с постепенным выполнением напуска. Отверстия портального типа внутри перекрываются при помощи перемычек, которые можно выполнить в нескольких вариантах:

Чтобы правильно выложить дымосборник, необходимо соблюдать его вертикальность. После того как вы перешли перекрытие с кровлей, можно начинать строительство трубы на крыше. Эта кладка выполняется на цементно-песчаную смесь.

Соблюдая эти правила можно без труда сконструировать печь — камин самостоятельно. Теперь остается разобраться с дымоходом.

Если конструкция дымохода предусмотрена из кирпича, под нее необходимо продумать фундамент, или раму из стали, которая будет упираться в основной фундамент. Сам дымоход располагают с наружной части топки и оборачивают материалом с теплоизоляцией. Верх дымохода обшивается листом из стали или алюминия.

Кронштейн для крепления трубы дымохода

Используя для дымохода готовые секции труб, в качестве крепления применяют специальные хомуты, при помощи которых конструкция закрепляется на перекрытиях зданий. Этот вариант дымохода может обойтись без фундаментного основания.

Последовательность кладки камина из кирпичей

Устройство основания

Если в помещении выполнен пол, разбирают его участок в месте расположения будущего камина. Если есть подпол, устраивают деревянную опалубку для заливки бетона по размеру на 5 см больше, чем размер основания камина по проекту.

На дно насыпают слой щебня, перемешанного с песком для уплотнения грунта и трамбуют его. Заливку бетона выполняют на 10 см ниже существующей поверхности пола. Бетон засыпают толстым слоем опилок и увлажняют, чтобы не происходило образование трещин. По истечении недели их убирают и снимают опалубку.

Фундамент изолируют от кирпичной кладки двумя слоями рубероида, чтобы не происходила передача влажности от почвы через бетон на тело камина.

Кирпичная кладка

Первый ряд кирпичей кладется без применения раствора. От правильности его расположения зависит сложность дальнейшей работы. Обязательно выверяют прямые углы, горизонтальность рядов и промеряют ровность диагоналей. Первый ряд должен поднять кладку на уровень пола.

Кладка дальнейших трех рядов ведется сплошная и составляет основание камина, а с четвертого начинают оформление топочного узла. Все ряды укладываются по чертежу камина из кирпича, постоянно проверяется горизонтальность и вертикальность работы, чтобы не допустить перекосов. Кирпичи укладываются с перевязкой швов.

Высота дальнейшей кладки топочной камеры происходит по схеме и зависит от принятого объема внутреннего пространства камина. Стенки топки выполняют из шамотного огнеупорного кирпича. Закрепляется стальной лист при кладке, он служит отражателем.

Камера, в которой собирается дым перед отправкой его наружу в трубу, выполняется высотой в 5–6 кирпичей.

Кладка трубы из кирпича своими руками ведется на всю оставшуюся высоту до потолка помещения. При выполнении лицевой поверхности камина применяется отборный декоративный кирпич, если не предусмотрена иная отделка стен.

Металлическую топочную рамку для камина крепят своими руками при помощи закладных металлических деталей, которые вставляют в швы кладки и заделывают раствором. Элементы выполняют из полосок стали толщиной не менее 3–4 мм. Можно использовать отожженную проволоку, диаметр которой не меньше, чем 2–3 мм.

Дымоход

• в декоративную кирпичную трубу углового камина можно вставить сандвич из стальной трубы для дымохода. Это делается потому, что кирпич плохо работает в условиях агрессивной дымовой среды и быстро разрушается. Комбинированный дымоход прослужит намного дольше. Чистка выполняется в более комфортных условиях;
• при выводе металлических труб наружу через отверстие в стене, предусматривают изоляцию. Если стена сделана из камня, кирпича или бетона, то достаточно задуть отверстие монтажной пеной для наружного применения. При прохождении через деревянные стены, труба оборачивается двумя слоями асбеста, а только потом изолируется;
• при кладке трубы используют раствор с добавлением цемента. При работе после каждого нового ряда обязательно протирают внутреннюю поверхность трубы, удаляя выступивший раствор. Штукатурка труб не выполняется;
• высота трубы на кровле зависит от конька, чем ближе к нему расположение, тем дымоход выше. В любом случае труба выполняется не ниже, чем 50 см от поверхности кровли. Это правило касается и плоских крыш.

Кладка камина своими руками принесет много удовольствия хозяину и его помощникам, которые с удовольствием сделают фото всего процесса кладки. Унылые зимние вечера будут разбавлены теплом живого каминного огня и неспешной дружеской беседой при потрескивании дров.
