Порядок монтажа и необходимые инструменты
Новая техника стоит в коробке, все детали кронштейна с крепежом и инструкцией лежат на столе — пришло время заниматься монтажом. Весь инструмент лучше подготовить заранее, чтобы не пришлось его искать уже в процессе сборки и установки:
- перфоратор (дверь);
- набор отверток или шуруповерт;
- сверло подходящего диаметра;
- рулетка;
- карандаш;
- уровень.
Теперь можно приступать к монтажу:
С помощью рулетки и уровня делают разметку на стене. Следует тщательно проверить расстояние между будущими отверстиями, чтобы впоследствии их не пришлось расширять или пересверливать. Это может привести к расшатыванию болтов или дюбель-шурупов и падению телевизора.
- Просверлить отверстия.
- Установить и зафиксировать основание кронштейна на стену.
- Присоединить направляющие к телевизору.
- Соединить между собой направляющие и основную часть кронштейна.
Важно: Если кронштейн представляет собой единую конструкцию, его изначально крепят к ТВ и только после этого закрепляют на стене по готовой разметке. Если телевизор маленький, его монтаж на стену можно выполнить самостоятельно, не привлекая помощников
Для более тяжелых моделей стоит воспользоваться посторонней помощью
Если телевизор маленький, его монтаж на стену можно выполнить самостоятельно, не привлекая помощников. Для более тяжелых моделей стоит воспользоваться посторонней помощью.
В случае если монтаж осуществляется не на кирпичную или бетонную стену, может понадобиться дополнительный инструмент и специальные крепления:
- Стена из гипсокартона. Монтаж выполняется только на внутренний стеновой профиль или закладные, которые устанавливаются в процессе создания простенка. В качестве крепежа применяют дюбель-бабочку.
- Деревянные перегородки. Для фиксации подставки используют шурупы-саморезы.
- Стена из хрупких материалов. Для монтажа сверлят сквозные отверстия, фиксация осуществляется с помощью болтов, обязательно используют широкие шайбы.
Порядок установки
Когда место для установки выбрано, инструменты (отвертки, плоскогубцы) подготовлены, можно приступать к работе. Для установки телевизора потребуется произвести следующие действия:
Выбрать кронштейн. Модель подбирается с учетом потребностей членов семьи и особенностей места расположения. Для этого нужно точно выяснить, будет ли достаточно фиксированного крепления или нужно, чтобы телевизор поворачивался (выдвигался). Проверить кронштейн на наличие всех необходимых для крепления деталей. Перед установкой обязательно нужно убедиться, что все составляющие присутствуют, после чего ознакомиться с инструкцией по установке
Несмотря на то, что все кажется простым и понятным на первый взгляд, выбранная модель может немного отличаться и иметь свои особенности, которые важно учитывать. Выбрать место крепления. Ориентируясь на удобную высоту и интерьер комнаты, к стене прикладывают кронштейн и отмечают место крепления болтов
Ориентируясь на удобную высоту и интерьер комнаты, к стене прикладывают кронштейн и отмечают место крепления болтов
Важно перед началом работ убедиться, что в выбранном месте не проходят электрические провода (прозвонив мультиметром), а стена достаточно прочная, чтобы выдержать вес конструкции. После этого с помощью строительного уровня проверить правильность наметки места для крепления болтов. Закрепить одну часть кронштейна на стену

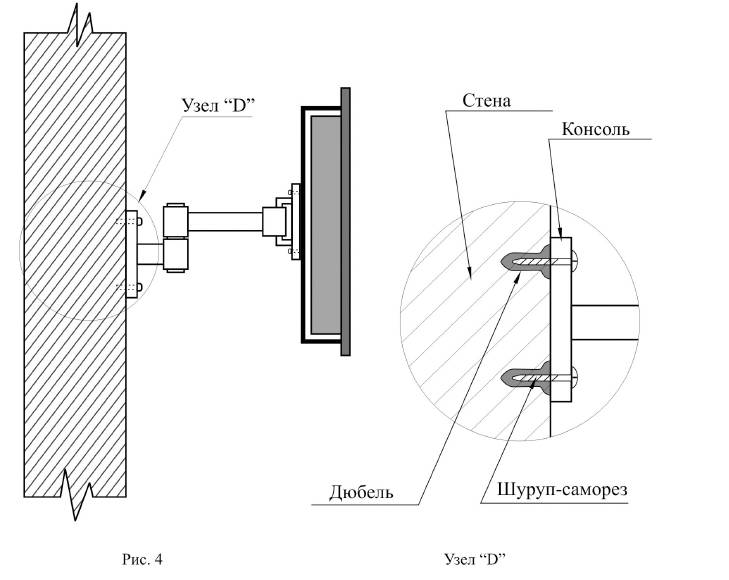

Отверстия можно сначала просверлить сверлом, а затем вбить дюбеля. Убедиться в прочности установки. Закрепить вторую часть кронштейна на панель. Важно, чтобы крепление к панели осуществлялось минимум в четырех точках, расположенных на значительном расстоянии друг от друга. В противном случае пластик, из которого изготовлена задняя панель телевизора, может лопнуть и привести к поломке дорогостоящей техники. Повесить телевизор. Обычно он просто вдевается сверху и крепится болтами. Однако возможен и такой вариант, когда телевизор просто вдевается в отверстия кронштейна, расположенного на стене
Закрепить одну часть кронштейна на стену. Отверстия можно сначала просверлить сверлом, а затем вбить дюбеля. Убедиться в прочности установки. Закрепить вторую часть кронштейна на панель
Важно, чтобы крепление к панели осуществлялось минимум в четырех точках, расположенных на значительном расстоянии друг от друга. В противном случае пластик, из которого изготовлена задняя панель телевизора, может лопнуть и привести к поломке дорогостоящей техники
Повесить телевизор. Обычно он просто вдевается сверху и крепится болтами. Однако возможен и такой вариант, когда телевизор просто вдевается в отверстия кронштейна, расположенного на стене.
Как видно, повесить телевизор на стену с кронштейном довольно просто. В некоторых случаях попадаются модели кронштейнов, которые не разделяются на две части. В этом случае нужно сначала установить кронштейн на стену, а затем закрепить к нему панель телевизора. Это немного более трудоемкий процесс, если панель имеет большие размеры, поэтому потребуется помощь человека, который сможет поддерживать технику во время крепления.
Монтаж телевизора на перегородку из гипсокартона
Обычно перегородки из гипсокартона, воздвигнутые своими руками, не отличается большой прочностью, поэтому монтировать на них телевизор попросту невозможно. Но обрешётку под облицовку можно искусственно упрочить, за счёт чего обходятся все имеющиеся ограничения. Как создать прочный каркас для листов гипсокартона? Для этого нужно применять не обычный стальной профиль, а сдвоенный. Прочность такой конструкции можно увеличить снижением шага расстановки вертикальных направляющих. Под каждый винт кронштейна (для установки телевизора) можно проложить отдельный вертикальный сдвоенный профиль. Для придания большей прочности внутри полых профилей допускается заделать сплошные куски древесины. Лучше, если это будет дерево твёрдых пород.
Телевизор на гипсокартонной перегородке
Вертикальные направляющие следует скрепить между собой поперечинами. В результате должна выйти конструкция, которую человек средней физической силы не в состоянии выгнуть в ту или иную сторону. Это и можно считать критерием достаточности прочности каркаса под монтаж гипсокартона для установки телевизора на стену.
Крепление при помощи опоры
Между экраном и стеной должно быть некоторое расстояние (если в инструкции не указано обратного). Его нельзя привинчивать вплотную к поверхности. Ему необходимо пространство для вентиляции.
Придётся сделать крепление. Однако во многих мониторах есть отверстия, которые позволяют провести монтаж без кронштейна. Дальнейшие советы подойдут для любого способа установки.
Перед тем как повесить телевизор на стену, узнайте, из чего она сделана. От этого зависит, какие детали использовать, и насколько тяжёлые агрегаты можно фиксировать.
Бетон, кирпич. Самый лучший вариант (если не крошатся).
В них надо ввинчивать дюбели для бетона размером от 50 мм. Материал выдержит даже громоздкие изделия. Но стена должна быть толстой и не полой.Дерево.
Установка возможна, если оно хорошего качества. Без больших трещин, гнили и внутренних пустот. Для крепежа используются дюбели для дерева размером от 30 мм.Гипсокартон.
При больших нагрузках будет прогибаться. Можно зафиксировать экран не на самих листах, а на металлических направляющих. Тогда конструкция получится более надёжной.
Но устанавливать большие телевизорывсё равно не стоит. Используются дюбели-бабочки. При ввинчивании они «раскроются» с обратной стороны листа гипсокартона и благодаря этому не выпадут.
Самостоятельно собрать крепление можно из подручных средств. Подойдут, например, детали, которые остались у вас после ремонта или сборки мебели. Подходящий инвентарь также можно приобрести в специализированных магазинах.
Каркас состоит из двух частей: одна привинчивается к стене, другая — к телевизору.
Чем тяжелее монитор, тем прочнее должно быть крепление. Конструкции могут отличаться в зависимости от ваших нужд. Можно сделать жёлоб, чтобы спрятать провода, создать какой-нибудь декоративный элемент, добавить что-то от себя.
Вот, к примеру, опора для небольшого экрана:
Возьмите мебельную «шину», деревянный брусок и анкерные пластины для окон.Просверлите отверстия в «шине» и бруске.
Предварительно измерьте расстояние между будущими дырками, чтобы детали можно было прикрепить друг к другу.Прикрутите саморезами «шину» к бруску.После этого привинтите брусок с «шиной» к стене.Вначале отметьте, где будут располагаться дырки. Используйте строительный уровень, чтобы поставить каркас ровно.Просверлите отверстия в стене и вбейте в них дюбели.Просверлите дырки в бруске.Привинтите брусок к стене, вкрутив саморезы в дюбели. Используйте шуруповёрт.
Обычной отвёрткой тут не справиться.Винтами зафиксируйте анкерные пластины на задней панели телевизора. Их можно подрезать болгаркой, если не подходят по размеру.После этого прикрепите экран к бруску с «шиной». Это делается при помощи крючков на анкерной пластине.
Так можно повесить только лёгкий телевизор. Большие нагрузки это крепление не выдержит.
Узнать, на какие точно габариты рассчитан созданный каркас, не так просто. На кронштейнах обычно пишут максимальный вес монитора. Но сделанный своими руками агрегат придётся проверять «в полевых» условиях.
Надёжное крепление для телевизора на стену позволит зафиксировать ТВ-панель и обеспечит правильное положение.
Таким образом, плазму можно безопасно использовать, не опасаясь случайно задеть и разбить. Плоский телевизор, установленный на стене, прекрасно вписывается в любой интерьер, а также визуально увеличивает пространство. Рассмотрим в данном обзоре, какие существуют типы креплений, способы их самостоятельного монтажа, а также советы по выбору и покупке наиболее популярных моделей.
Пять неудобных фактов о плоском телевизоре
Читая обзоры на роскошные телеящики, и не подозреваешь, сколько в них на самом деле мелких неудобств. Например, вот таких:
- Весь даже маленького 40-дюймового телевизора — около 10 кг. То есть не такие уж они и легкие.
- Задняя стенка телевизора, как правило, делается из тонкого пластика. Ее толщина составляет около 5 мм.
- Все большие телевизоры снабжаются пазами под крепление. Но во многих телевизорах они либо залиты пластиком, либо закрыты болтами, которые выкручиваются только специальным инструментом (например, 5-гранным ключом).
- Если телевизор поставляется с болтами для крепления, а вы вкрутите в него некомплектные болты, автоматически потеряете гарантию.
- Магазины, продающие телевизоры, активно предлагают услугу по их монтажу. Ее стоимость, в среднем — диагональ телевизора, умноженная на 100. За LED-телевизор добавляется наценка процентов в 10.
Черная пятница в Эльдорадо. Подвес телевизора — половина стоимости самого телевизора.
Как повесить телевизор на стену: выбор крепежа
Пожалуй, стоит начать с выбора крепежа. Часто крепление для телевизора на стену комплектуется крепежом — дюбелями. Они рассчитаны на максимальную массу, которую может удержать кронштейн, потому их можно использовать. Но подходят они только для стен с нормальной несущей способностью — кирпичных или бетонных. Сейчас же часто стены делают из рыхлых материалов, в которых дюбеля не держатся и повесить на них ничего не получится. Для таких стен есть свои крепления.
Чтобы телевизор не упал со стены, крепеж для него должен быть подобран правильно
Для гипсокартона
Для гипоскартонных перегородок используют специальные дюбеля-бабочки. Они бывают пластиковые и металлические. Так как телевизор имеет все-таки довольно солидный вес, лучше брать металлические дюбеля. Нагрузка, которую они выдерживают значительно выше, чем у пластиковых.
Металлические дюбеля-бабочки выглядят так. Могут быть разного размера, с разной несущей способностью
Когда в установленную заглушку закручивают дюбель, заглушка «раскрывается», образуя отдельные «крылья», которые перераспределяют нагрузку на большую площадь. Именно за счет этого можно что-то повесить на гипрок.
Но, даже имея такие дюбеля, при установке телевизора на гипсокартонную стену, старайтесь подобрать высоту установки так, чтобы верхний крепеж опорной пластины попал на профиль или брус, к которому крепится гипсокартонный лист. Иначе нет гарантии, что лист выдержит нагрузку.
Для сыпучих и пустотелых оснований
Для пустотелых и крошащихся оснований есть другой крепеж — химические дюбеля. Для крошащихся и рыхлых оснований они состоят из капсулы или ампулы, с клеем и анкера или шпильки. Для пустотелых оснований к этому набору добавляется еще сетчатый цилиндр. При установке телевизора на стену, сверлится под крепеж отверстие, хорошо очищается. Это — очень важный момент. Отверстие надо очистить от всех осыпающихся частиц (можно использовать пылесос). Только так можно рассчитывать на нормальную адгезию (сцепление с материалом) и хорошую несущую способность крепежа.
В подготовленное отверстие вставляется ампула/капсула, в нее закручивается или забивается шпилька/анкер, может устанавливаться и заглушка дюбеля. Далее надо подождать, пока клеевой состав затвердеет (около часа), после чего можно продолжить работы.
В стены, сложенные из пустотелого кирпича или строительных блоков, в подготовленное отверстие устанавливают сначала сетчатый цилиндр. Затем в цилиндр укладывают капсулу/ампулу и все действия дальше ничем не отличаются. Зачем нужен цилиндр? Он не дает возможности клею сильно растечься, но обеспечивает его просачивание и адгезию с близлежащим материалом.
Можно ли сэкономить, используя не химические дюбеля, а обычный клей? В общем можно, но без гарантий. В химических дюбелях используется клеевой состав, обеспечивающий адгезию с разными материалами, в том числе и с пластиком. Обычный клей такими свойствами не обладает.
Для тонких стен
В некоторых случаях повесить телевизор надо на перегородку небольшой толщины. Причем они бывают настолько тонкими, что установить крепеж требуемой длины не получится — он вылезет с другой стороны. В этом случае лучше взять не дюбеля или саморезы, а шпильки или болты. Просверлить сквозные отверстия, с другой стороны, под шляпку болта или гайку шпильки, подложить широкую шайбу. Это даст хорошую несущую способность даже в газо или пено бетоне.
Способы установки телевизора на тонкую стену
Чтобы с обратной стороны стены крепеж не портил картину, его можно «утопить». Для этого просверлить отверстие небольшой глубины — чтобы можно было спрятать шайбу и шляпку/гайку. После того как будет все установлено и закреплено, можно будет эти отверстия замазать шпаклевкой.
Для тонких стен с нормальной несущей способностью (кирпич) есть другой способ — использовать как прокладку деревянный брусок или полосу металла. Это поможет установить крепеж нормальной длины, заодно более равномерно распределить нагрузку.
Монтаж телевизора на стену: пошаговая инструкция
После того, как вы определились с местом установки телевизора, надо проверить, нет ли в стене проводки. Сделать это можно при помощи детектора проводки. Только после этого можно приступать к монтажу.
Размечаем на стене место установки опорной пластины. Тщательно проверяем горизонтальность ее монтажа — малейший перекос может привести к падению телевизора.
- Отмечаем места установки крепежа. Сколько бы не было крепежных отверстий, все их надо перенести на стену, и во все установить выбранный крепеж. Это гарантирует сохранность вашей техники.
- Сверлим отверстия, вставляем выбранный крепеж.
Закрепляем опорную пластину, установив все крепежные элементы. Еще раз проверяем горизонтальность.
На заднюю стенку телевизора устаналиваем ответные пластины. Крепеж можно найти в штатных монтажных отверстиях. Его надо только выкрутить, установить кронштейны и закрутить.
- Остался последний шаг — навесить телевизор на стену. Делать это лучше вдвоем. Даже если экран небольшой и легкий — страховка не помешает. Крюками на ответных пластинах цепляемся за соответствующие выступы.
Все, крепление для телевизора на стену установлено, телевизор висит. Можно включать. Но эта инструкция по навешиванию телевизора на стену подходит для фиксированных и наклонных моделей. У наклонно-поворотных кронштейнов есть только два дополнительных шага — придется снимать пластину, которая крепится к телевизору. Обычно это один-два болта. Пример установки такого крепления для телевизора на стену в следующем видео.
Самодельные кронштейны для ТВ
Кронштейн для телевизора можно не только приобрести, но и изготовить из подручных материалов. Получится своеобразный держатель, который, впрочем, будет выполнять свою главную задачу – надежно удерживать технику на стене. Для этого потребуются:
- Деревянный брусок.
- Металлическая мебельная шина.
- Анкерные оконные пластины.
Как вешать телевизор на такой кронштейн? Сначала брусок крепят к стене с помощью саморезов. В нужном месте на мебельной шине проделывают отверстия с помощью сверла. Затем ее закрепляют на брусок. Брусок нужен для сохранения вентиляционного зазора между стеной и телевизором. К задней части телевизора прикручивают анкерные пластины. При необходимости длину их укорачивают с помощью УШМ или ножниц по металлу. Затем телевизор просто вдевается на мебельную шину, креплением служат крючки анкерной пластины.
Другой способ практически аналогичен, но при этом из материалов потребуется только:
- Деревянные планки длины, слегка превышающей ширину экрана.
- Саморезы с кольцом.
- Дюбели.
Планки крепятся к технике на болты горизонтально. Если верхнюю взять большей толщины, это дополнительно позволит создать небольшой угол наклона. Саморезы крепятся примерно над болтами (с небольшим отступом) на обе планки. Кольца должны быть направлены вверх. На стене нужно наметить место расположения колец, после чего просверлить отверстия и вбить дюбели. После этого экран просто вешается на стену, цепляясь кольцами за дюбели. Подвешенный таким образом телевизор будет легко снять при необходимости.
Можно сделать кронштейны и более сложной формы, которые не будут уступать покупным. Конструкция наклонно-проворотной формы потребует наличия следующих материалов:
- Пластины из прочного металла – 2 штуки.
- Уголки – 4 штуки.
- Труба квадратного профиля 20х20 мм.
- Крепежные изделия.
К каждой пластине нужно прикрепить по два уголка, после чего к ним с помощью длинного болта соединяют трубу. К пластине, которая предназначена для крепления к стене, уголки крепятся параллельно полу. Они служат основой поворотного механизма по направлению в стороны. Два других, напротив, устанавливаются перпендикулярно, и предназначены для движения панели вертикально – их устанавливают на заднюю панель техники.
Рейтинг лучших наклонных кронштейнов для TV
Наклонные кронштейны позволяют корректировать угол наклона экрана – при необходимости опустить его вниз, или наоборот, поднять чуть выше. Такая опция удобна, если кто-то из членов семьи любит смотреть телевизор лежа, а кто-то – сидя. Также наклонный кронштейн будет удобен, чтобы включать программы или мультики детям, которые во время просмотра обычно играют на полу.
Holder LCDS-5028
Кронштейн, позволяющий крепить и регулировать по наклону (до 10 градусов) телевизоры с диагональю от 20 до 37 дюймов и весом до 45 килограммов. Поддерживает крепежную систему VESA (до 300×300 мм), минимальный зазор от стены достаточно велик – 8,2 сантиметра. Впрочем, такое расстояние позволяет уложить провода самым удобным образом и установить розетку непосредственно за кронштейном.
Holder LCDS-5028
Плюсы
- Приемлемая стоимость.
- Монтажный набор в комплекте.
Минусы
- Большой зазор до стены.
- Нет уровня в комплекте.
- Не указана гарантия от производителя.
Holder LCDS-5028
Kromax Star-44
Простой и надёжный кронштейн со встроенным водяным уровнем, обеспечивающим лёгкость монтажа. Подходит для телевизоров со средним экраном – диагональю 22-65 дюймов и весом до 50 килограммов. Даёт дополнительный наклон до 12 градусов. Кронштейн довольно компактный для наклонного, расстояние до стены при его установке составит 6,5 сантиметров.
Kromax Star-44
Плюсы
- Приемлемая стоимость.
- Гарантия 18 лет от производителя.
- Встроенный уровень.
Минусы
- Приличный вес – 3 килограмма.
Aspect Led Easy-1
Ультратонкий настенный кронштейн с возможностью наклона, подходящий для телевизоров с диагональю от 32 до 55 дюймов, максимальная нагрузка – 35 килограммов. В зависимости от необходимости, крепление может удерживать телевизор вертикально на стене, либо задавать наклон дисплея до 14 градусов вниз. Кронштейн поддерживает систему VESA, при этом позволяет максимальное посадочное крепление по горизонтали – 425 мм, по вертикали – 410 мм. Модель имеет тёмно-серый цвет, и потому крепление практически незаметно в тени телевизора.
Aspect Led Easy-1
Плюсы
- Минимальное расстояние от стены (2,5 сантиметра).
- Гарантия от производителя – 1 год.
- Приемлемая стоимость.
Минусы
- Нет уровня в комплекте.
Aspect Led Easy-1
Robomecs TM
Тонкий моторизированный настенный кронштейн, сочетающийся с телевизорами с диагональю от 26 до 37 дюймов и весом до 22,5 килограммов, минимальное расстояние до стены составляет 2,6 сантиметра. Это миниатюрное крепление, управлять которым можно с помощью пульта дистанционного управления. Кронштейн позволяет наклонять экран до 15 градусов, при этом предполагается программирование его работы – достаточно нажать на кнопку пульта, чтобы телевизор опустился из вертикального положения в необходимое. Пульт ДУ идёт в комплекте, но можно «научить» взаимодействию с креплением пульт от любого телевизора.
Robomecs TM
Плюсы
- Угол наклона управляется с пульта.
- Можно «привязать» кронштейн к ТВ-пульту.
- Компактный и незаметный.
- В комплект входит всё необходимое для монтажа.
Минусы
- Высокая стоимость.
Robomecs TM
Onkron Basic TM1
Миниатюрный кронштейн, расстояние которого в сложенном состоянии составляет 4 сантиметра от стены, и создаёт эффект картины – телевизор как будто парит в воздухе. Это крепление подходит для телевизоров с диагональю от 17″ до 42 дюймов и массой до 30 килограммов, позволяя наклонять их на угол до 15 градусов. В корпус встроен пузырьковый уровень, облегчающий монтаж самого крепления, а система «Просто щелчок» делает максимально быстрым установку телевизора. Основа крепится к стене, направляющие – к корпусу техники, и затем конструкция соединяется и защёлкивается до характерного звука. Чтобы отодвинуть телевизор или снять его, достаточно потянуть за зелёные направляющие.
Onkron Basic TM1
Плюсы
- Система наклона без винтов.
- Доступ к зонам подключения кабелей.
- Удобный и быстрый монтаж.
- Гарантия производителя – 1 год.
Минусы
- Не выявлены.
Рейтинг поворотных кронштейнов для телевизоров на стену
При подборе кронштейна для телевизора пользователи отдают предпочтение поворотным механизмам — это самая функциональная модель для крепления экрана к стене. Приспособления позволяют выдвигать ТВ вперед, разворачивать его в обе стороны под определенным углом. Некоторые модели поддерживают также возможность наклона вверх и вниз. Удобный девайс помогает добиться идеального контраста и яркости изображения при любом освещении и избавиться от возможных бликов.
Kromax Casper-103
Компактный вариант кронштейна для телевизора с диагональю 15-26. Легкая, но прочная конструкция выдерживает груз до 25 кг, вращается на алюминиевых шарнирах до 45° в левую и правую сторону. Угол вертикального наклона составляет 15° в направлении вниз и 5° — вверх. В комплекте с кронштейном поставляется вся фурнитура для самостоятельного монтажа. Очень надежный держатель способен прослужить до 18 лет.
Совет! Чтобы закрепить приспособление максимально ровно, следует ориентироваться на показания уровня, вмонтированного в основание.
Kromax Casper-103 можно приобрести от 700 рублей
NB NBP6
Кронштейн с повышенной грузоподъемностью рассчитан на мониторы массой до 45 кг. Подходит для экранов с диагональю 40-70, оснащен поворотной конструкцией на шарнирах плавного и бесшумного действия. Развернуть телевизор при помощи кронштейна можно на 140° в стороны, также есть возможность наклона на 10° в вертикальном направлении. Крепление поворачивается очень легко и без усилия, крепежные элементы на стене маскируются пластиковыми накладками для обеспечения эстетичного вида.
Купить поворотный механизм NB NBP6 можно за 1100 рублей
Vobix NV-201G

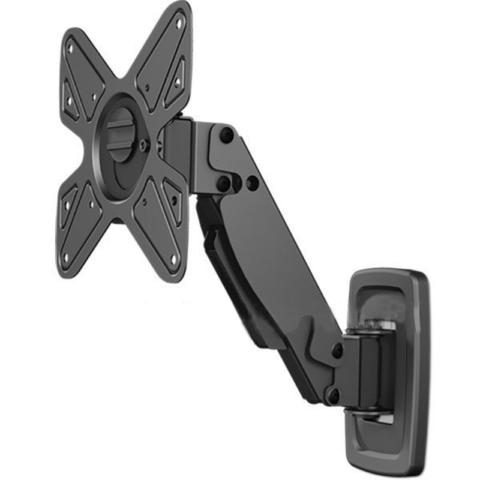

Легкое алюминиевое крепление с газовой пружиной, отвечающей за плавность корректировки, перемещается на 90° по горизонтали и на 12 — вверх или вниз. Кронштейн предназначен для больших ТВ-панелей до 40 дюймов, подходит для быстрого монтажа на стене своими руками и комплектуется всей фурнитурой. Провода от телевизора можно уложить скрыто, чтобы они не портили интерьер комнаты.
Средняя стоимость поворотного устройства Vobix — 2500 рублей
