2 Где монтируют систему воздухообмена?
Специалисты утверждают, что приточные решения устраивают в 2-х зонах: под деревянными лежаками или за основанием печки. Рассмотрим эти варианты подробнее.
Расположение вентиляционных отверстий в парной
- 1. Решения по забору воздуха располагающиеся под лежаками. Их главное достоинство – незаметность. А вот недостатков больше – такая естественная схема вентиляции в бане не позволяет регулировать объём воздуха, а полы под лежаками на порядок холоднее.
- 2. Конструкция за печкой. Температурные отличия между потолочной зоной и полом нивелируются за счёт прогревания воздуха у печи. Данный подход гораздо эффективнее первого. В такой парной можно находится гораздо дольше.
Во Всемирной паутине представлено огромное количество схем движения воздушных масс, но в большинстве случаев они реализованы дилетантами и не заслуживают какого-либо внимания. Профессионалы рекомендуют выполнять всего пару условий:
- вытяжка делается исключительно вверху;
- отверстия забора воздуха – в нижней части стен;
- вентиляционные каналы располагаются по диагонали.
Вентиляционное отверстие у потолка
Подобных решений будет достаточно для хорошей циркуляции кислорода. Какие-либо другие рассуждения по этому поводу – плод больной фантазии, не более. Соответствующие клапаны могут располагаться на разных уровнях, собственно, как и отверстия для отвода воздушных масс.
Вентиляция бани в виде небольшого отверстия под потолком применяется исключительно по факту завершения водных процедур, когда необходимо полностью проветрить помещение. Что касается второго проема, то его желательно устроить на 40 см ниже. Оптимальный период использования – в процессе мытья.
Заслонка вентиляционной системы
Грамотно организованная система воздухообмена для бани – самая простая, в которой нет общих каналов под обшивкой. Оптимальное решение вопроса – проделать для каждой из стен, находящихся в разных комнатах по несколько отверстий и разместить в них небольшие трубчатые элементы. В качестве заглушки можно использовать решетчатые клапаны. Это вариант успешно применяется как в случае традиционной русской бани, так и эксклюзивных парных.
Способы организации и готовые схемы
Рассмотрим несколько готовых схем выполнения принудительной вентиляции.
Схема #1. Вытяжная вентиляция
Позади печи, на 0,3 м от пола, обустраивают приточное вентиляционное отверстие. Вытяжной вентилятор оборудуют на противоположной стене, чуть выше – на 0,4-0,5 м от пола. Свежий воздух, попадая в парную через приточное отверстие, проходит через печь, прогревается и поднимается до потолка. Постепенно остывая, он идет вниз и втягивается вытяжным вентилятором. Эта схема принудительной вентиляции довольно популярна, ввиду простоты устройства и быстрой смены воздушных потоков.
Схема #2. Приточная вентиляция
В большой парилке для быстрой смены воздуха целесообразно оборудовать приточную вентиляцию. Для лучшей циркуляции воздушные потоки направляют не снизу вверх, как при естественной вентиляции, а сверху вниз. Приточное отверстие с вентилятором оборудуют позади печи, на 0,5 м выше ее уровня. Вытяжное отверстие размещают в нижней части противоположной стены, на расстоянии 0,2-0,3 см от пола.
Приточная вентиляция по этой схеме работает следующим образом. С помощью вентилятора холодный воздух нагнетается в парную через приточное отверстие. Попадая в зону действия печи, он быстро прогревается и поднимается до потолка. Более холодные потоки вытесняются вниз и выходят через вытяжное отверстие.
Схема #3. Приточно-вытяжная вентиляция
Эта схема предназначена для оборудования вентиляции в банной парилке и душевой. Приточное вентиляционное отверстие с вентилятором размещают над печкой. Минимальное расстояние от каменки – 50 см. Вытяжное отверстие (без вентилятора) выполняют на соседней стене рядом с полом, подальше от печки. При этом диаметр вытяжного воздуховода должен быть в 2 раза больше, чем диаметр приточного.
Еще одно вытяжное отверстие с вентилятором находится в примыкающей к парилке душевой, под потолком. Воздух в душевую проникает из парной через щель под дверью.
Способы устройства естественной вентиляции
Плотный и тяжелый холодный воздух всегда опускается вниз, а нагретый вытесняется им и поднимается вверх. Так возникают движущиеся воздушные потоки в помещениях с любым обогревательным прибором. Но без притока свежего воздуха он не обновляется, а просто перемещается.
Если в нижней части стены сделать отверстие, через него будет поступать воздух с улицы, если его температура там ниже, чем в помещении. А через отверстие наверху он будет вытягиваться. Это и есть естественная вентиляция.
Схема движения воздушных масс в обогреваемом помещенииИсточник e-derslik.edu.az
Этот элементарный закон физики и используют, когда задумываются о том, как сделать вентиляцию в бане своими руками без использования каких бы то ни было механизмов. Как правило, естественной вентиляции без принудительного забора воздуха для небольшой бани вполне хватает. В отличие от жилых помещений, в которых летом бывает так же жарко, как на улице, температура в бане всегда выше.
Но в ней необходимо поддерживать комфортную для приема процедур температуру, причем так, чтобы не образовывались сквозняки, и не было резкого перепада от жары на полке до холода на полу. Для этого воздушные потоки должны двигаться по определенной траектории, которую задают посредством размещения приточных и вытяжных отверстий в конкретных местах.
Вентиляция через дымоход
Проще всего решить проблему, как сделать вентиляцию в парилке, если в ней расположена топка печи с поддувалом. Оно послужит для вывода отработанного воздуха через дымоход, в котором во время горения топлива возникает тяга. Но работать эта схема будет только при условии притока воздуха извне.
Приоткрытая дверь в парнуюИсточник prodverivdome.ru
Приток можно обеспечить такими способами:
- время от времени слегка приоткрывать дверь в парилку;
- сделать в двери небольшую щель 1 см или оставить такой же зазор между дверью и полом;
- если сруб бани не обшит, такую щель можно оставить между первыми венцами, находящимися ниже уровня пола, при условии, что доски не уложены плотно;
- сделать специальный проем в стене напротив печи на высоте 20-30 см от пола.
В любом из этих случаев холодный поток, проникающий в помещение, двигается к источнику тепла и вытесняет вверх уже нагретый им воздух. Он при движении прогревает все помещение, постепенно остывая и опускаясь вниз. Здесь он втягивается в поддувало и выводится через дымоход на улицу.
Схема движения воздухаИсточник i.ibb.co
Этот способ как сделать вентиляцию в парной не самый надежный и эффективный, так как большая часть свежего воздуха сразу втягивается в печь. Поэтому ещё во время строительства бани желательно продумать другие варианты с устройством продухов в стенах.
Вентиляция через продухи
Чтобы воздухообмен не зависел от работы печи, для притока и вывода воздуха в стенах устраивают специальные отверстия. Она гарантированно будет работать при соблюдении следующих условий:
- вытяжное отверстие размещают под потолком бани – там, где скапливается разогретый воздух;
- приточное отверстие должно располагаться невысоко над полом на противоположной стене, чем ближе к печи, тем лучше, чтобы втягиваемые холодные потоки не били по ногам;
- оптимальное расстояние по вертикали между продухами должно составлять 150-200 см;
- сечение вытяжного отверстия должно быть больше.
Холодный воздух сразу попадает в зону нагреваИсточник ventilation-conditioning.ru
Идеальное расположение приточного продуха – за печью. Поступая в помещение, он сразу начинает греться, вытесняя уже горячую воздушную массу вверх и в сторону вытяжки. Поэтому в парной не образуется холодных потоков и уровней с заметно разной температурой.
Если вы хотите знать, как правильно сделать вентиляцию в бане и парилке, предусмотрите эту схему ещё на этапе проектирования и до установки печи
Также важно обязательно сделать перепад по высоте между вентиляционными отверстиями. Если они будут находиться примерно на одном уровне, это приведет к возникновению сквозняка и быстрому проходу свежего воздуха по прямой, без циркуляции в помещении.. Вытяжка естественной вентиляцииИсточник stroyfora.ru
Вытяжка естественной вентиляцииИсточник stroyfora.ru
Чтобы иметь возможность регулировать проветривание или ограничивать доступ в парилку слишком морозного воздуха, нужно предусмотреть крышки или задвижки для продухов.
Преимущества естественной вентиляции заключаются в том, что она работает без использования устройств, которым необходимо питание от сети и которые могут ломаться. Её монтаж и эксплуатация не требуют больших затрат.
Варианты монтажа системы в разных парилках
Бани изготавливаются из разных материалов по различным технологиям. При этом от разницы материалов, технологии возведения постройки зависит от того, как будет обустраиваться система вентилирования помещений.
В каркасной
Каркасные дома, бани очень популярны благодаря надежности, долговечности. Самое главное — составить правильный расчет каркаса, чтобы не допустить ошибок на ключевом этапе постройки.
Система вентиляции должна быть предусмотрена на начальной этапе сборки каркаса. В противном случае придется сверлить дыры в готовых стенах, что приведет к дополнительным проблемам.
В рубленой
При изготовлении системы вентиляции нужно учитывать ряд нюансов:
- Вытяжная, приточная системы проектируются так, чтобы сразу после банных процедур из помещений были выведены все излишки влаги.
- Если будет установлен вентилятор, проводку к нему нужно вести в специальных негорючих кожухах, чтобы в случае замыкания дерево не воспламенилось.
- Деревянные поверхности нужно обработать специальными препаратами от гниения.
У срубов после постройки уже присутствует естественная система вентилирования помещений, но для бани этого недостаточно.
В кирпичной
Бани из кирпича считаются самыми надежными, долговечными. Преимущества материала:
- выдерживает постоянные перепады температур;
- не подвержен гниению;
- служит более 100 лет.
Проходы в стенах под вентиляцию можно сделать с помощью специального оборудования.
В постройках без фундамента
Временные или передвигающиеся бани (на колесах) имеют встроенные системы вентиляции. Если баня будет постоянной, нужно возвести фундамент.
Виды систем воздухообмена для бани
На этапе строительства и отделки помещений производится установка оборудования для обеспечения необходимого воздухообмена. Системы вентиляции в зависимости от конструкции бывают двух видов: с естественной и принудительной циркуляцией воздуха. Выбор определённого типа системы осуществляется при проведении проектно-расчетных мероприятий, исходя из условий помещения.
Естественная вентиляция русской бани в силу своей простоты и дешевизны получила наиболее широкое распространение. Система фактически состоит из двух отверстий, снабжённых шарнирными заслонками или заглушками. Принцип действия такой системы простой: через приточный канал свежий воздух с улицы попадает в парилку. От печки-каменки или иного теплотехнического оборудования происходит его нагрев.

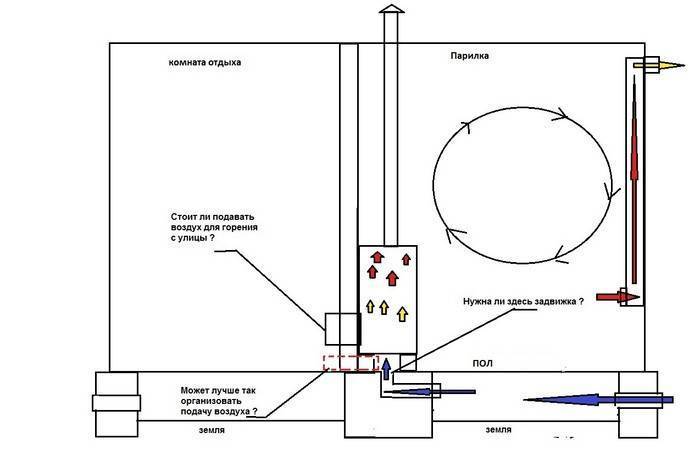

Схема устройства простой естественной вентиляция русской бани
Воздух поднимается вверх и перемешивается с паром и продуктами сгорания. Через вытяжное отверстие он свободно выходит наружу. Оборудование канала воздуховодом и вертикальной трубой, поднятой выше конька крыши, существенно повышает тягу и, следовательно, эффективность системы. Регулирование потоков происходит путём прикрытия заслонок или их открывания.
Принудительная приточно-вытяжная вентиляция в бане сложнее и по устройству и составу оборудования. Система состоит из двух частей, приточная обеспечивает поступление свежего воздуха в помещение по каналу квадратного или круглого сечения. Канал обычно оборудуется заслонкой управляемой вручную. Вытяжная часть представлена воздуховодом с встроенным электрическим вентилятором.
Чертёж и схема приточно-вытяжной вентиляции в бане
При включении привода в районе канала, расположенного в верхней части помещения, образуется область пониженного давления. Вредные газы и излишек пара устремляются в воздуховод и выбрасываются наружу. В помещениях небольшого размера достаточного одной точки для вытяжки, при большой площади под потолком устанавливаются дополнительные каналы, соединённые с вытяжкой. Такая система обеспечивает более равномерный отбор воздуха из комнаты.
Планирование вентиляционной системы бани: тонкости и нюансы
Прежде чем приступить к выбору схемы вентиляции в бане и устройству её конструкции своими руками, нужно разобраться в тонкостях и нюансах проектирования.
При постройке любой бани – вентиляция бани и её принципиальная схема закладывается в процессе постройки. Вопрос «как сделать вентиляцию в бане» должен решаться ещё на стадии проектирования.
Вентиляционные каналы предбанника, моечной, парной, комнаты отдыха и проёмы для притока свежего воздуха и удаления смеси угарных газов с отработанными влажными и горячими воздушными массами должны быть проложены на соответствующих этапах строительства. Задвижки и решётки для регулирования размеров приточных и вытяжных отверстий и сечений вентиляционных воздуховодов устанавливаются уже на стадии финишной отделки помещений.
Планирование вентиляционной системы необходимо осуществить еще на стадии разработки дизайн-проекта банного помещения
В основном, функционирование вентиляции бани зависит от двух факторов:
- размеры вентиляционных отверстий – как приточных, так и вытяжных – которые определяются объёмом помещения, будь то предбанник, моечная, парилка или комната отдыха;
- взаиморасположение вентиляционных отверстий.
Размеры вентиляционных отверстий
Размеры вентиляционных отверстий зависят от объёма конкретного помещения: предбанника, парилки, моечной или комнаты отдыха. Очень важны как точный расчёт размера этих проёмов, так и обеспечение возможности его изменять. Для регулировки просветов в проёмах устанавливают дверцы-задвижки и решётки.
Вентиляционное отверстие с бегунком для регулирования объема притока свежего воздуха
Необходимо учесть, что при больших размерах вентиляционных окошек будет сложно нагреть помещение до правильной температуры. Возникнет либо опасность постоянного перерасхода топлива и электроэнергии, либо трудности с регулировкой сечения вентиляционных каналов, то есть, расстояния, на которое нужно будет своими руками открыть каждый проём.
Если же площадь вентиляционных отверстий недостаточна, температура, влажность воздуха и концентрация угарного газа в помещении могут подняться до критических величин.
Оптимальный размер вентиляционного проема высчитывается из расчёта 24 кв.см на 1 кубометр объема помещения
Взаиморасположение вентиляционных отверстий
Действие любой системы вентиляции основано на замещении масс нагретого воздуха, приходящих в движение под давлением воздуха, поступающего снаружи – более холодного и тяжёлого
Важно обеспечить возможность регулировать направление потока тепла, исходящего от печи, установленной в бане. Вентиляция в парной часто оснащается не одним приточным отверстием, а двумя именно по этой причине. Для локализации тепловых потоков достаточно с помощью задвижек создать в одном из них или в обоих просвет определённой ширины
Для локализации тепловых потоков достаточно с помощью задвижек создать в одном из них или в обоих просвет определённой ширины.
Схема размещения внутри парной вентиляционных отверстий для притока свежего и удаления загрязненного воздуха
Виды вентиляции
Правильная вентиляция в предбаннике и других отделениях бани вообще организуется по тем же природным законам, что и вентсистемы других помещений, строений. Вентиляция по способу подачи бывает:
- естественная – поступление и отведение воздушных масс происходит по физическим законам замещения теплого воздуха поступающим холодным и тяжелым;
- механическая – не учитывает естественные процессы. Внутри вентиляционных проемов, воздуховодов устанавливаются вентиляторы для принудительного воздухообмена внутри помещения;
- комбинированная – сочетает перечисленные виды. Как правило, механической является вытяжка, приток организован естественным способом.
Вентиляция в бане с естественным побуждением организуется при помощи вентиляционных проемов, оконных форточек. После посещения дополнительно открываются двери для окончательной просушки моечного, парильного помещений, а также предбанника.
Принудительная вентсистема устанавливается, если есть признаки, что существующая схема проветривания не эффективна:
- на потолке предбанника собирается конденсат, если туда попадает более горячий водяной пар из моечной, парилки;
- появление плесени, начальных признаков гниения деревянных элементов отделки;
- постоянная сырость, которая не удаляется проветриванием;
- неприятный запах бани.
Особенности обустройства в разных помещениях
Проектирование конструкции вентиляции изменяется зависимо от типа помещения. Чтобы установить ее самостоятельно, нужно знать нюансы расположения элементов вентиляции в парной, моечной, предбаннике.
В предбаннике
В предбанник попадает холодный воздух из других помещений бани и горячий из парилки. Этот стык температур приводит к быстрому гниению древесины, нарушению уровня комфорта. Можно сделать естественную вентиляцию — отверстие для входа потока воздуха снизу и выхода — сверху.
Если естественного вентилирования недостаточно, рекомендуется установить специальный вентилятор.
В моечной
Это помещение банного комплекса является самым влажным. Поэтому в нем деревянные поверхности без правильной вентиляции разрушатся быстрее. Опытные строители рекомендуют оборудовать моечное помещение вентиляционным стояком —асбоцементную трубу, которая проходит через всю комнату вертикально до крыши. На ее выходе устанавливается дефлектор.
В парной
При обустройстве системы вентиляции в парилке нужно учитывать некоторые требования:
- Температурный режим не должен резко изменяться.
- У пола должна быть прохлада, у потолка — жар. Середина — зона комфорта.
- Должен обеспечиваться непрерывный приток свежего воздуха.
Большое отверстие для притока свежего воздуха должно быть снизу, как можно дальше от печи. Отдушины располагаются на под потолком узкими полосами.
Основные схемы
Какой может быть вентиляция в парилке бани, схема, видео и другие материалы, прилагаемые ниже, покажут наглядно. Нужно лишь выбрать 1 из 4 прилагаемых вариантов и правильно выполнить все необходимые работы.
Согласно схеме A вводное отверстие для свежего воздуха обустраивается внизу за печкой. Выводной канал монтируется на прямо противоположной стене под потолком.
Вытяжная труба устанавливается вертикально. Длина ее рассчитывается так, чтобы верхний край трубы немного приподнялся над коньком крыши. Это обеспечит нормальное функционирование вентсистемы в период сильных ветров.
Схема А расположения вентиляции в бане
Правильно подобранные размеры труб для отвода воздуха обеспечат естественную циркуляцию воздушных масс. Дополнительная регулировка обеспечивается установкой заслонок.
Применение схемы B предполагается только в том случае, если для обустройства вентиляции можно использовать только 1 из стен парилки. Проемы для воздуха располагают напротив каменки. Вводное отверстие приподнимают на 30 см от чистового пола. Выводное окно приопускается на 20 см от потолочного покрытия.
Схема B Расположение вентиляционных продухов напротив каменки
Проходящий через нижний ввод воздух нагревается от печи и поднимается вверх в направлении воздуховывода. Для нормального функционирования системы необходимы механические вытягивающие устройства.
Согласно схеме C можно обеспечить вентиляцию не только парного отделения, но и подпольного пространства. Вводное отверстие обустраивается в стене позади каменки. Его нужно приподнять над чистовым полом на 20 см.
Схема С с притоком воздуха под полом бани
Прогретый приточный воздух проходит в цоколь сквозь щели протекающего пола. Далее возвращается в парилку и двигается в направлении вытяжного отверстия. Отсюда отработанные воздушные массы выходят наружу.
Для постоянно используемой бани можно применить вентиляцию по схеме D. В этом случае вводное отверстие обустраивается внизу, но напротив печи, а не позади нее, как в других вариантах. Высота над полом — 20 см. Вытягивание отработанного воздуха обеспечивается при помощи поддувала и печной трубы.
Чтобы вентиляция в бане в парилке работала эффективно, необходимо правильно выбрать место расположения печи-каменки. Удобнее всего обустраивать ее именно внутри парного отделения. Если печь расположить в соседнем помещении, эффективность использования вентиляционной системы и самой каменки будет заметно ниже.
Выход воздуха в парилке через дымоход печи
Вентиляция в бане своими руками: пошаговое руководство
Теперь приступим к разбору пунктов, из которых состоит создание своими руками банной вентиляции, назовем это пошаговым руководством.
Выбор схемы
В плане выбора схемы ответ на вопрос «как правильно сделать вентиляцию в бане» неоднозначен, так как есть разные схемы. Физика говорит, что приточное отверстие должно располагаться ниже вытяжного. Какой именно будет между ними разница высот — решать вам. Несмотря на то, что во многих источниках предлагается делать вытяжное отверстие под потолком (но ни в коем случае не на потолке, чтобы не портить чердак конденсатом), есть более продвинутая схема, в которой на одно вытяжное отверстие наружу приходятся два вытяжных внутри. Это просто: ставится труба с двумя отверстиями — пониже за средним полком и под потолком, а выход на улицу у этой трубы один.
Еще схемы различаются тем, на каких стенах делать вытяжку. С приточкой чаще всего вопросов не бывает — она делается под печку, а вытяжку делают и на противоположной, и на той же стенах, и с выходом на улицу, и в смежное помещение.
Больше схем смотрите на этой странице.
Выбрать оптимальный путь вентиляционных потоков
Просто делаются расчеты только для принудительной вентиляции
Для естественной приходится принимать во внимание много факторов, в частности, силу и направление ветров, обычно дующих на этом участке. Зачем это надо? Возьмем случай, когда вытяжное отверстие выходит на ту же сторону, с которой дует сильный ветер
И получается, что в вытяжное отверстие из-за этого норовит попасть приток. Тогда приточное тоже «развернется» в обратную сторону. Это называется обратной тягой или опрокидыванием тяги.
Дабы избежать подобного, вентиляционные каналы можно удлинить, чтобы вывести в нужную сторону, и даже сделать с поворотами, которые, кстати, уменьшают скорость движения воздуха.
Идея проста: ориентировать вход притока лучше на сторону, откуда часто дует ветер, а выход вытяжки — на противоположной стороне или через крышу по высокой трубе.
СОВЕТ! Чем делать вентканалы с коленцами, лучше сразу сделать принудительную вентиляцию.
Кстати, не всякая стена хорошо примет вентканал в своей толще. Лучше не делать подобного во внешних стенах из блоков. Там всю вентиляцию проводят по внутренним стенам и перегородкам, часто поверх стен.
Установка труб и решеток
В качестве воздуховода можно использовать оцинкованные трубы.
ВНИМАНИЕ! Если берете пластиковые, обращайте внимание на их температурный диапазон, чтобы парилка их не попортила.
- В свободное пространство между трубой и стенкой отверстия помещается минеральная вата или другой утеплитель.
- Зазор между стеной и обшивкой устраняется с помощью монтажной пены. Нужно лишь помешать ей выходить наружу, тогда она заполнит промежуток и герметизирует его. Так вода не доберется до дерева.
- Прикрепите вентиляционные решетки (способ определяется материалом, к которому их крепят). Например, можно крепить саморезами.
- Поднесите что-то дымящееся к отверстию и убедитесь в том, что воздуховоды работают. Заодно можно оценить скорость движения воздуха.
- При необходимости вставьте внутрь вентилятор согласно инструкции, которая прилагается к купленной вами модели.
