Как правильно сделать проводку в ванной комнате: схема, совмещенный санузел

Установка розеток, выключателей и светильников

Подключение розеток и выключателей

Когда вся проводка проложена в стенах и по потолку, монтаж электропроводки в ванной продолжается установкой подрозетников, в которые будут крепиться розетки и выключатели. Эти коробочки монтируются в специально вырезанные в стене круглые отверстия на алебастр. При этом подрозетники должны быть установлены четко вровень со стеной, не выпирая из неё и не утопая в отверстии.

Устанавливая подрозетник, нужно заранее проделать в нем отверстие и протянуть провода, так как потом их будет сложно провести. Некоторое время нужно подержать подрозетник, не двигая его, пока не застынет алебастр – обычно минуту-две. После этого провода подключаются к розетке, а затем её внутренняя часть крепится в подрозетник и к ней прикручивается крышка. Принцип подключения выключателя такой же.

В выключателях фаза подводится к тому концу, который будет размыкаться, а ноль садится на другую клемму. В случае с розетками и светильниками нужно знать одно правило – на большинстве из них указано, куда какой провод нужно крепить. Если не указано, тогда на розетках правая клемма – это фаза (обычно красного цвета), ноль – левая клемма (черного или синего цвета), заземление – по центру (обычно двухцветный провод).

Подготовка к монтажу

Подготовка поверхности к укладке проводки

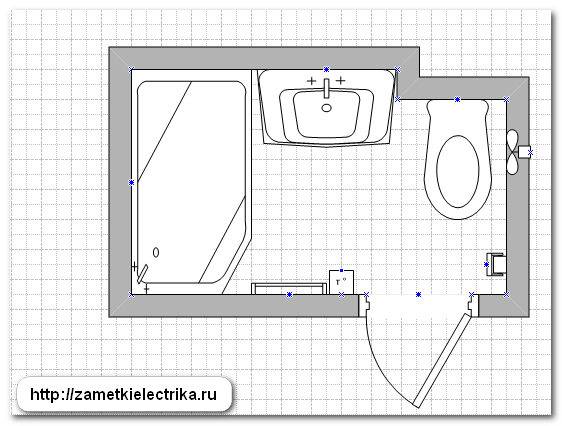

Схему проводки в ванной комнате нужно нанести на лист бумаги, то есть, составить небольшой план. На этом плане нужно отметить все детали – где будут расположены розетки, сколько в ванной нужно повесить светильников и как они будут включаться. Также нужно отметить такие данные:

мощность светильников;
высота розеток и выключателей от пола;
наличие автомата, его мощность и место установки;
сечение и марку кабеля, проложенного для освещения и розеток.

Проводка в ванной комнате всегда начинается с установки распределительной коробки. Обычно эта коробка устанавливается в том месте, где в ванну заходят приходящие провода. Однако, если они слишком короткие, то можно определить, где проложены эти провода, немного вытащить их и сделать коробку рядом. От этой коробки проводится вся электрика в ванной.

ПРАВИЛА И НОРМЫ РАСПОЛОЖЕНИЯ ЭЛЕКТРО ОБОРУДОВАНИЯ

Прежде чем приступать к прокладке электропроводки в ванной следует определить расположение приборов относительно зон электробезопасности. Всего их 4, пронумерованные от 0 до 3.

Условное разделение ванной комнаты на зоны электробезопасности:

0 – ванная, раковина, душевая кабина и другое сантехоборудование, в объеме которых находится вода;
1- стены и потолок, прилегающие непосредственно к сантехоборудованию и находящиеся над ними;
2-зона, протяженностью 0,6 м, начинается от края наполненной водой сантехники;
3- условно безопасная зона, начинается с расстояния 0,6 м от ванной или душевого поддона.

Разделение объема ванной комнаты на зоны необходимо для определения класса защиты электрооборудования, которое может устанавливаться в помещении, согласно требованиям ПУЭ (п. 7.1.47).

Зона	Класс влагозащиты	Характеристика оборудования
IP X7	Оборудование и электроприборы с рабочим напряжением до 12В. При этом источник питания располагается за пределами зоны
1	IP X5	Накопительные или проточные водонагреватели
2	IP X4 IP X5	Светильники и розетки с классом защиты 2
3	IP X1	Электрооборудование без ограничений

В соответствии с требованиями ПУЭ (п. 1 7.1.40) прокладка электропроводки в ванной комнате допускается как закрытая, так и открытая. Однако во втором случае требуется использование кабелей с дополнительной защитной изоляцией выдерживающей рабочую температуру до 170С.

При разводке электропроводки в ванной в зонах 0 – 2 недопустима установка распределительных коробок и устройств с открытыми контактами.

В п. 7.1.48 ПУЭ описаны требования и правила, касающиеся установки розеток, выключателей и светильников. Для жилых домов и квартир допускается установка устройств электроарматуры только в зоне 3, в том числе не ближе 0,6 м от дверного проема душевой кабины.

При этом все розетки необходимо подключать через УЗО (не более 30 мА) или с использованием разделительных трансформаторов, исключающих риск поражения током.

Доп. информация: более подробно о требованиях и нормативах расположения электроустановочных изделий сказано в ГОСТ Р 50571 п. 701.415.1

При использовании электроарматуры в ванных комнатах стоит придерживаться следующих рекомендаций:

Свет в душевую кабину, как и общее освещение помещения ванной лучше реализовать через слаботочные сети с напряжением электропитания 12В. Такая мера защиты описана в ГОСТ Р 50571 и называется «защитой от поражения сверхнизким напряжением»;
Корпус выключателей должен иметь класс защиты IPх4, а розетки комплектоваться дополнительными крышками обеспечивающими класс защиты IPх5. Это означает защиту устройства от воздействия брызг и струй воды соответственно с любого направления.

Советы по разводке проводов

Если устанавливается силовое оборудование – надо заранее подумать о подключении. К примеру – работает бойлер мощностью 3,5-5,5 кВт и функционирует постоянно. Тогда предпочтение отдают не силовым розеткам, а прямому подключению. Предполагается, что для прибора монтируют отдельный автомат. Скрытый модуль – интересное решение для ванных, где стоят раковины со столешницей. Блок с розетками прячется внутри стола. Снаружи остаётся только элемент, через которые достают до других деталей.

При модулях выдвижного типа защита от воды полная.

Использование УЗО для линии в ванной – обязательное условие. Лучше делать отдельные защитные автоматы каждому прибору.

При электромонтажных работах требуются навыки. Не обойтись без соблюдения правил по технике безопасности. Но при правильном подходе и домашний мастер справится с процессом. Главное – составить схему заранее, в ней будут проведены предварительные расчёты, облегчающие решение многих проблем.

Как сделать проводку в ванной?

На монтаж электропроводки в ванной комнате порой уходит целый день, а то и два. Однако работа это скорее кропотливая, чем сложная. Убедитесь сами:

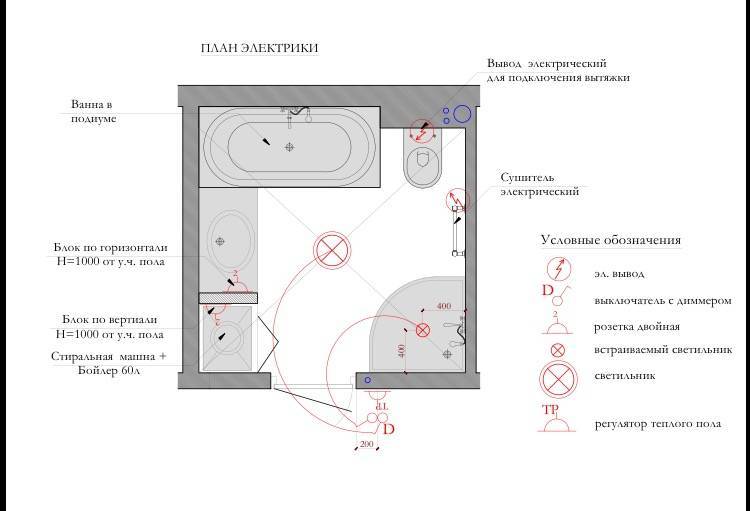

1.Сначала нарисуйте схему расположения всех светильников и розеток на листочке. Она, зависит от того, какие электроприборы находятся в ванной, и где именно. Если у вас нет чего-то сейчас, например, бойлера или полотенцесушителя, но может появиться в будущем, сделайте для них проводку и установите розетки заранее.

О нормативах освещения ванных комнат и туалетов прочитайте в методическом материале на нашем сайте

2. Далее сделайте разметку на стенах карандашом или строительным маркером там, где пойдут провода. Помните, что для лампочки кабель прокладывают в 2 этапа. Сначала ведут один провод от коробки до выключателя, а потом второй (третий, четвертый и т.д. – в зависимости от количества ламп) от выключателя до лампочки.

Провода в ванной комнате должны быть на высоте не менее 1,5 метров от пола.

Глубина штроба — до 2 см

3.Согласно разметке, перфоратором сделайте штробы для проводов, монтажной коробки и выключателя.

Монтажные коробки, выключатели и, тем более, УЗО, лучше всего ставить за пределами ванной.

4.Основа подготовлена, и теперь можете начинать непосредственный монтаж электропроводки в ванной комнате. Отключите электропитание, откройте коробку, от которой расходится проводка на освещение и вентиляторы. В боковое отверстие коробки введите один конец провода, который пойдет до выключателя.

5.Зачистите этот конец от изоляции перочинным ножиком или специальными кусачками на 1-2 см.

В качестве зажима для электропроводки в ванной можно использовать клеммники или соединительную гильзу

6.Скрутите жилы провода с жилами разводного кабеля в коробке, чтобы нейтраль оказался с нейтралем, фаза с фазой, а заземление с заземлением. А чтобы соединение получилось надежным, на места скруток оденьте гильзы и зажмите их пресс-клещами. Обмотайте гильзы изоляционной лентой ХБ для сухих помещений.

В ванной оголенные контакты изолируют лентой ПВХ. Она более чувствительна к перегреву кабеля, но зато не боится влаги.

Хомут для проводки электричества в ванную одевают на кабель и вбивают в заранее приготовленное отверстие

7.Закрепите этот провод и провод от выключателя до светильника в штробах с помощью дюбель-хомутов. Так же установите отдельный провод для вентилятора.

Подробнее о том, как сделать проводку для точечных светильников, можете прочитать в другой нашей статье: «Подвесной потолок в ванной комнате. Как установить своими руками. Фото, видео»

Ассортимент материалов

Вопрос, как сделать разводку труб в ванной волнует многих хозяев. Ведь грамотное ее проведение станет залогом длительной и успешной эксплуатации санузла. Для правильного выполнения этих работ нужно определиться с материалом, из которого изготовлены трубы.

Следует знать, что канализационные и водопроводные коммуникации имеют разное назначение, поэтому их производят из материалов, имеющих некоторые отличия.

Трубы из полипропилена станут лучшим выбором, так как они универсальны

Водоотводные конструкции целесообразно монтировать из чугунных, полипропиленовых, полихлорвиниловых и ПЭТ материалов. Лучшим выбором для разводки водопровода станет экопласт. Однако такие конструкции могут быть выполнены также из металлопластика и ПВХ. Чтобы выяснить, какие трубы лучше для разводки в ванной, нужно подробно рассмотреть свойства каждого из материалов и их особенности.

Способы прокладки: скрытая и открытая

Для прокладки водопровода используются зачастую 2 варианта труб: полипропилен или металлопластик. Недостатком полипропилена является проведение спайки, для чего понадобится специальный аппарат. Металлопластиковые трубы монтируются при помощи специальных фитингов, однако стоимость самих труб в 3 раза выше, чем пропиленовых.

Открытая укладка пластиковых труб уместна, если выбрана последовательная схема подсоединения. Когда хозяин отдаёт предпочтение коллекторному типу разводки, то приемлемо провести скрытую укладку.

К преимуществам открытого способа прокладки сантехнических труб относится возможность контролировать исправность системы водопровода. Если возникает течь, то такой дефект выявляется сразу. При сооружении открытой проводки не понадобится делать штробу в стене, чтобы скрыть трубопровод.

Скрытая прокладка труб пользуется популярностью тогда, когда планируется провести от двух и более трубопроводов. В качестве потайного места для укладки труб в стенах вырезается штроба необходимого размера. После укладки трубопровода в штробу, выполняется стяжка. В результате трубопровод оказывается в толще стены, что положительно влияет дизайн ванной комнаты и туалета.

Преимуществом такого варианта является эстетичность, но имеется большой недостаток, проявляющийся в выполнении больших объёмов работ. Ещё одним недостатком такой схемы является невозможность контролировать повреждения. Разводка полипропиленовых труб в ванной и туалете своими руками скрытым способом выполняется путём применения специального инструмента, который называется штроборез. Однако хорошей альтернативой штроборезу является обыкновенная болгарка с диском по бетону.

Стяжку стены при монтаже скрытого трубопровода нужно делать уже после того, как все трубы будут разведены по ванной комнате и туалету. Если вместо скрытой укладки принято решение соорудить открытую, для этого понадобится воспользоваться дрелью и специальными крепёжными элементами. Если при монтаже скрытой прокладки допускается отклонение от уровня на несколько градусов, то монтаж открытого трубопровода требует особого контроля за ровным расположением труб.

Безопасность и заземление

Безопасность и функциональность — требования, предъявляемые к любой проводке. Заземление обязательно на всех розетках, стационарном электрооборудовании. Кроме того, подключают уравнивание потенциалов. Раньше, когда использовалась двухжильная проводка, требовалось выводить на щиток отдельный заземляющий провод. Сейчас кабели трехжильные, все приборы сразу подключаются к заземлению.

В частном доме позаботиться о заземлении следует самостоятельно. В землю глубоко забивают 3 металлических уголка или отрезка арматуры. Между собой элементы соединяют при помощи сварки. Контур подсоединяют к распределительному щитку стальным проводом на болтах с шайбами.

Применение УЗО

Устройства защитного отключения обязательны для проводки в ванной. Они разрывают цепь питания, если появляются пробои изоляции. Устанавливают на входе в щитке. Номинал общего УЗО для групповой линии — 30 мА.

Безопасность повышают персональные устройства, установленные для каждой силовой линии, ведущей к розеткам, электрооборудованию. Они должны реагировать на ток 10 мА.

Автоматические выключатели

От перегрузки или короткого замыкания цепь и приборы защищают автоматические выключатели. Чтобы они выполнили свое назначение, следует правильно подобрать мощность. Ее рассчитывают по формуле I=P/U, где I — номинальный ток, P — мощность всех приборов, U — сетевое напряжение.

В щитке может стоять общий для ванной автоматический выключатель. Лучше смонтировать приборы для каждой группы потребителей: отдельно на освещение, розетки, бойлер, полотенцесушитель, стиральную машину.

Рекомендуемый номинал автомата при нагрузке:

до 0,2 кВт — 1 А;
1,3 кВт — 6 А;
2,2 кВт — 10 А;
3,5 кВт — 16 А;
5,5 кВт — 25 А.

Подключение проводят только после проверки правильности монтажа.

Разберемся с главной заземляющей шиной

По новым правилам, в распределительном щите устанавливается главная заземляющая шина. Это группа контактов из меди или стали, от которых расходятся провода заземления. Один прикручен к корпусу щитка, остальные идут от приборов. В старых домах шина может отсутствовать, проводка выполнена двухжильным кабелем. Ее меняют на трехжильную, устанавливают в щитке шину. К ней подключают рабочий ноль и заземляющую жилу. Для каждого проводника выбирают отдельный контакт.

Если проигнорировать это правило, можно получить электрический удар, прикоснувшись к нескольким предметам одновременно в момент утечки тока.

Безопасные розетки

Розетки должны иметь отдельную от освещения защитную автоматику: разделительный трансформатор или УЗО. Номинальный ток УЗО такой же или немного больше, чем у автоматического выключателя, иначе не сработает. Силовые потребители (бойлер, стиральная машина) подключаются к отдельным розеткам. Располагают только в зоне № 3, класс защиты от IP44, обязательна брызгозащитная крышка и заземление. Расстояние от пола 90 см.

Стоит ли использовать распаечные коробки

Современная технология монтажа электропроводки предполагает полный отказ от распаечных коробок. Отдельные кабели идут от вводного щитка к каждому потребителю. Старый способ имеет недостатки. Соединенные скручиванием, клеммниками провода в распаечной коробке греются, разрушается изоляция. Если использовать такой вариант для ванной, то только снаружи, внутри монтаж запрещается.

Другие источники света

Не стоит забывать и о естественном освещении ванной. Если у вас есть возможность иметь в ванной окно – сделайте его большим. Маленькие окошки для вентиляции давно не актуальны. Окно поможет сэкономить не только на счетах за электроэнергию, и вам будет значительно проще проветривать помещение. Для ванной комнаты это особенно актуально ввиду высокой влажности. Вид из окна на природу дополнительно поможет расслабиться.

Для ванной идеально подойдет стекло, выполненное с использованием новейшей технологии «умное стекло» или смарт пленки PDLC. Благодаря такой технологии, одним нажатием на кнопку ваше стекло сможет превращаться из абсолютно прозрачного в матово-белое и наоборот. Такая технология еще часто используется в переговорных комнатах.

Самые лучшие посты

Советы профессионалов: комбинируем разные шторы на одном окне
Как сделать правильно своими руками деревянные евроокна
Тумба для ванной с корзиной для белья
Обвязка горловины спицами: мастер-класс и схемы работы над краями изделия с фото и видео
Отделка балконов и лоджий своими руками
Как вышивать крестиком по канве с рисунком для начинающих: нанесенные наборы, как вышить, видео как перенести
Праздничная атмосфера Рождества по-американски
Плед крючком бабушкиными квадратами

Душевая система или джакузи в ванной комнате

Установку сложных гидромассажных систем или джакузи лучше доверить профессионалам, так как их подключение требует определенных знаний, навыков и инструментов. Планируя установку такой системы нужно обязательно следовать правилам техники безопасности, так как вода и электричество вещи несовместимые.

Подключение джакузи к электро сети

Розетка, в которую будет подключаться душевая кабина или джакузи, должна быть вынесена за пределы ванной комнаты. Питающий провод должен подключаться через предохранительный автомат и устройство защитного отключения. Выключатель нужно использовать только тот, который идет в комплектации системы.

Электропроводка в ванной комнате

Ванная комната – это место, где присутствует не только повышенная влажность воздуха, но и риск попадания воды на работающий электроприбор или розетку. Поэтому все элементы электрической сети должны иметь соответствующую таким условиям работы защиту и предназначаться для использования во влажной среде.

Существует международная система классификации – IP, отображающая степень защиты прибора при использовании в условиях повышенной влажности. Согласно ей, прибор маркируется таким образом – IPхх, где хх – это цифры, указывающие степень защиты устройства. Первый знак «х» – показывает степень защиты от пыли и удара током, а второй «х» – от воды. Все приборы и устройства, используемые в ванной комнате должны иметь класс защиты по этой системе не менее IP44. Это значит, что прибор будет защищен от попадания брызг, падающих на него под любым углом. В ванной желательно устанавливать розетки с влагозащитными крышками, что позволить избежать попадания внутрь розетки брызг воды. Однако, даже устанавливая электроприборы с высокой степенью защиты от влаги, лучше постараться расположить их в месте, где будет минимальное количество воды или брызг.

Определенную степень защиты должны иметь и все кабели, используемые для прокладки электропроводки в ванной. А каждую розетку в ванной комнате нужно заземлять отдельным проводом, не соединяя их между собой шлейфом. Если электрический прибор в ванной комнате не подключается в одну из уже заземленных розеток, то к нему также следует подвести отдельный провод для заземления. Устанавливать электропроводку в ванной нельзя поверх стен. В целях собственной безопасности для всех кабелей необходимо делать штробы, в которые и будет прятаться провод. Это более долгий и затратный способ, однако, он убережет вас от неприятных сюрпризов и случайного удара током.

Довольно часто стиральные машины устанавливаются в ванных комнатах. В этом случае к розетке, в которую будет подключаться стиральная машина, нужно подвести персональный кабель от отдельного автомата в щитке с использованием устройства защитного отключения (УЗО). Заземление стиральной машины также считается необходимым.

Как составить схему разводки труб

Схема подключений будет состоять из таких деталей:

запорные краны;
счетчики на воду;
соединители: тройники, переходники, уголки, муфты;
клапаны;
подвод к сушилке для полотенец;
коллектор для канализации.

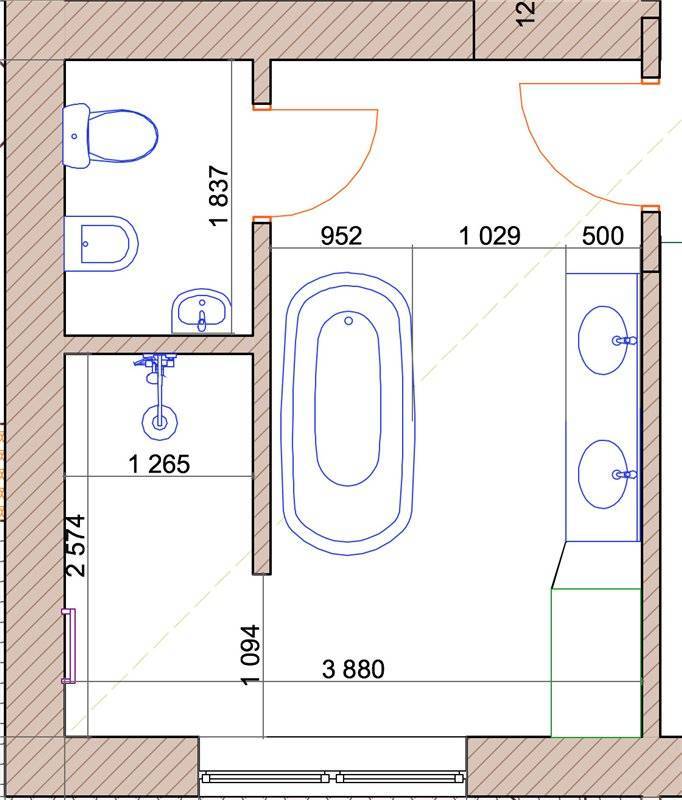

Сначала рисуют точный план комнаты. На плане в масштабе указывают, где расположены сантехнические приборы, шкафы, стиральная машина и другая техника

Расстановку важно продумать, чтобы к унитазу, раковине и бытовой технике можно было свободно подходить, и двери открывались без проблем. На схеме разводки полипропиленовых труб должны быть указаны размеры элементов.

Выбирают тип разводки коммуникаций — последовательную или коллекторную. Об этом мы расскажем ниже.
Вычерчивают на плане комнаты с приборами и мебелью водопроводные и канализационные трубы. Вычерчивают по таким правилам:

Не допускают пересечения труб. Они могут пересечься только в случае, если их невозможно развести.
Расставляют сантехнику и счетчики на воду так, чтобы к ним можно было подойти.
Прокладывают подводящие и канализационные трубы рядом, чтобы закрыть в один короб.
Делают так мало соединений, насколько это возможно. Потому что каждое соединение уменьшает прочность системы и увеличивает риск аварий.

Подсчитывают длину труб и количество дополнительных элементов.
Выбирают тип монтажа — открытый или закрытый. Об этом расскажем ниже.

Электропроводка в ванной

Основные требования к электропроводке в ванной:

выбирайте светильники, которые работают от безопасного напряжения – 12В. В этом случае вам подойдут светодиодные лампы. Они долговечны и определяют минимум электроэнергии.
все элементы проводки обязательно должны быть защищены от влаги.
линия должна иметь контур заземления.
на группу светильников и розеток должна быть установлена УЗО и автоматический выключатель.

Можно использовать наружную и скрытую прокладку кабеля по стенам. При открытом монтаже желательно выбирать кабель, который соответствует маркировке, чтобы он был предназначен для помещений с повышенной влажностью.

Если вы выполните все требования, то в дальнейшем не столкнетесь ни с какими проблемами относительно электробезопасности.

Маркировка степени защиты электроприборов

Существует международный стандарт International Protection, с помощью которого обозначают степень защиты электроприборов.

Таблица: типы маркировки IP

Первая цифра — защита от прикосновения и твердых частиц	Вторая цифра — защита от влаги
IP	Уровень	IP	Уровень
отсутствует	отсутствует
1	от прикосновения рукой и частиц размером более 50 мм	1	от вертикально падающих капель
2	от контакта пальцем и частиц более 12 мм	2	от капель, попадающих на прибор под углом 15°
3	от прикосновения инструментом и частиц более 2,5 мм	3	от брызг, падающих под углом 60°
4	от контакта проволокой и частиц более 1 мм	4	от капель с любого направления
5	от пыли	5	от струи воды независимо от ее направления
6	абсолютная пылезащита	6	от пульсирующих брызг и струй
—	—	7	от кратковременного погружения в воду на глубину 0,15-1 м
—	—	8	от длительного погружения под воду на глубину более 1 м

Последовательная разводка

Такая разновидность используется для домов и квартир с небольшим количеством проживающих. Для него характерна организация общего смесителя для ванны и умывальника, отдельный подвод для стиральной машины.

Выполнения монтажных работ этой схемы удобно осуществлять в комнате, где уже закончен ремонт. Так как чаще всего используется открытая прокладка трубопровода в туалете и ванной, то все соединения размещены недалеко друг от друга и не занимают много места.

Грамотная разводка обеспечит надежное функционирование трубопровода

Такая разводка труб водоснабжения очень легко монтируется, не требует большого количества материалов. Магистраль прокладывается последовательно от потребителя к потребителю, подводящие концы при этом выводятся из тройников.

Если будет стиральная машинка, бойлер, посудомоечная машина, отдельные смесители для ванной, умывальника, унитаза, то напор воды может не справиться с одновременной работой всех точек.

Требования к электропроводке в ванной комнате

Для безопасности в ванной при прокладке электропроводки надо соблюдать следующие правила:

штробы делают в вертикальном и горизонтальном положениях, что облегчает поиск поврежденного участка при возникновении обрыва;
выключатели и розетки размещают на высоте 90 см от пола или 70 см от ванны, раковины;
для защиты кабеля его прокладывают в гофре;
для каждого потребителя электроэнергии делают отдельную точку подачи или разводку;
используемое оборудование должно иметь класс защиты не менее IP44;
на разводку берут цельный кабель, наличие скруток запрещено;
нельзя устанавливать распределительные коробки;
обязательно нужно делать заземление.

Стоит ли использовать распаечные коробки

Распаечные коробки предназначены для размещения в них соединений нескольких линий электропроводки с помощью клемм или скруток. Это позволяет экономить кабель, но со временем контакт ослабевает. Места соединений начинают греться, появляется искрение.

В ванной устанавливать распаечные коробки запрещено, они должны быть за ее пределами.

Будьте осторожны

Перед началом работ всегда полностью обесточивайте квартиру.
Пользуйтесь только исправными и качественными инструментами.
Будьте внимательны, ведь любая оплошность может привести к неожиданным последствиям в будущем.

Монтаж электропроводки своими руками произвести под силу каждому, но перед этим нужно изучить многие нюансы, начиная от выбора материала и заканчивая техникой безопасности. Не имея должного инструмента, знаний и уверенности в себе, лучше доверить эту работу профессионалам.

Помогла ли вам статья?

Да4Не очень

Демонтаж старых труб

Начинать следует с демонтажа ранее установленных коммуникаций. Для этого мы перекрываем подачу воды и раздаем разъемные соединения, чтобы дренировать воду. Раскручиваем все резьбовые соединения и снимаем старые краны, муфты и тройники. Элементы, которые до сих пор в исправном состоянии и не имеют внутри загрязнений, вполне сгодятся как запчасти. Сварные соединения разрезаем болгаркой. Чтобы добраться до участков скрытых в стенах используйте перфоратор с зубилом.

Статья по теме: Как сделать теплый пол пленочный своими руками?

Если штуцер на стояке имеет резьбу, на него крепим новый регулировочный вентиль, а следом фильтр и счетчик воды. Если старая труба крепилась на сварку, то отступаем от шва сантиметров 10-15, срезаем трубу и нарезаем резьбу леркой.

Трубы будут крепиться с соединительными элементами посредством пайки. Для пайки предварительно установите гильзы и бочонки нужного размера и включите пальник. Оптимальная температура для пайки 260 градусов, соответствующая отметка есть на тумблере прибора.

Время разогрева деталей зависит от диаметра и толщины стенок труб. Вы можете самостоятельно найти таблицы, где оно нормируется. В норме же секунд 5-7 вполне достаточно. Расплавленная труба или муфта без усилия проворачиваются на гильзе или штыре и легко снимается. После снятия с паяльника две части нужно соединить моментально. Вжимать нужно до упора, но без сильного нажима. В течение 3-5 секунд можно повернуть детали, если вдруг выставили их криво. После соединенные участки схватятся окончательно и их уже не разнять. Для практики не помешает потренироваться на ненужных обрезках.

Трубы будут крепиться вдоль стен за счет пластиковых хомутов. Те в свою очередь прижимаются к стенам саморезами. Их конструкция позволит легко фиксировать трубу защелкнув замок и так же легко высвободить.

По завершении монтажа проверим качество сборки. На четверть часа откройте подачу холодной воды. Затем такое же время пропускайте через нее горячую воду. Внимательно проконтролируйте состояние резьбовых и паяных соединений. В случае протечек сразу замените ненадежное соединение. На такой случай будет нелишним запастись еще парочкой фитингов.

Некоторые хитрости, чтобы упростить работу:

Заранее разметьте и просверлите отверстия под дюбели и закрепите хомуты. Не нужно прижимать хомуты намертво, пока не примеряете на них трубу.
Чтобы выставить тройники и углы ровно, примеряйте их к трубе перед спайкой и делайте отметку маркером.
Трубы можно паять на весу и уже собранную обвязку крепить на хомуты. Собрать все точно вам поможет предыдущая подсказка.

С чего начать монтаж?

Начинают монтаж электропроводки, как правило, с составления плана помещения. С этой работой вы вполне сможете справиться самостоятельно. Специалисты используют для создания схем электропроводки специальные компьютерные программы, но начинающим мастерам будет удобнее делать это по старинке: простым карандашом на бумаге. При помощи строительной рулетки произведите все необходимые замеры и нарисуйте упрощенный чертеж ванной комнаты, не забывая обозначить расположение дверей, канализационных труб и т.д.

Далее нужно подумать о расположении мебели и сантехнического оборудования, ведь относительно этих элементов интерьера мы будем выбирать место для розеток.

Чтобы стены ванной комнаты не были сплошь усеяны розетками, лучше приобретать двойные. Такой подход не только сэкономит пространство, но и потребует меньше физических затрат, ведь под каждую розетку в стене необходимо пробивать штробу, а это – тяжелая и грязная работа.

Статья по теме: Строим кирпичную беседку, из бута или строительных блоков

Также следует продумать освещение: определитесь, сколько в ванной комнате будет осветительных приборов, и где они будут располагаться. Вариантов много: это могут быть классические потолочные, настенные и напольные светильники, светодиодная подсветка или что-то другое. Источник света может быть один или несколько. Главное условие – чтобы все они были влагостойкими. Кроме того, предусмотрите место для вентиляции и выберите способ ее подключения.

Распределение линий

Прокладываемые во влажных помещениях линии электропроводки должны быть защищены либо УЗО, либо дифференциальным автоматом. При этом практически на каждую розетку в ванной комнате необходимо устанавливать «персональный» автомат – только такая схема дает гарантии защиты от случайного поражения электрическим током. Сложность в том, что таких линий может «набежать» довольно много:

розетка для стиральной машины;
розетка для электрического водонагревателя;
точка подключения электрической сушилки;
розетка для фена и электробритвы;
розетка для подключения насоса ванны с гидромассажем;
розетка для подключения электрооборудования душевой кабины;
линия освещения и вытяжного вентилятора;
линия питания электрического теплого пола.

Такое количество автоматов требует много места в распределительном щите, что приемлемо далеко не всегда, особенно в малогабаритных квартирах. Кроме того, точка размещения автоматических выключателей обычно располагается на достаточно большом удалении от помещения ванной, что ведет к определенным трудностям с одновременной прокладкой большого пучка проводов и кабелей.

И это еще не предел…

Но не все так страшно – задачу можно облегчить одним из двух способов.

Розетки объединяются в группы: за базовую принимается одна из линий питания мощного потребителя – чаще всего это стиральная машина. А уже от этой линии запитываются розетки, предназначенные для маломощной нагрузки – фенов, зарядных устройств, электробритв. При этом следует учитывать один не самый очевидный нюанс – подавляющее большинство моделей розеток конструктивно рассчитаны на силу тока 16 А, то есть потребляемая мощность включенного в розетку прибора при напряжении питания 220 Вольт не должна превышать величины 3,3 кВт.
При малом количестве «точек» в ванной или санузле и небольшой потребляемой электрооборудованием мощности допустимо поступать еще проще – все розетки и светильники запитываются от одной, но обязательно отдельной линии (чисто «санузловской»). При необходимости в такую схему электропитания допустимо включать встроенный в ванну насос и электросушилку, в самом крайнем случае можно (но все же нежелательно!) «навесить» и стиральную машину. Электрический теплый пол и водонагреватель, как наиболее энергоемкие потребители электроэнергии, в любом случае запитываются отдельной линией каждый.
