Схема обвязки без насоса
При отсутствии электроснабжения или нестабильной работе сети сооружают отопительный контур с естественной циркуляцией теплоносителя. Другое название – гравитационный. Он не нуждается в насосе, а значит, является энергонезависимым.
Принцип работы
Движение теплоносителя по трубам обеспечивает конвекция – стремление менее плотной нагретой среды перемещаться вверх под действием архимедовой силы. Горячую воду вытесняет из котлового бака в подачу более холодная, поступающая из «обратки».

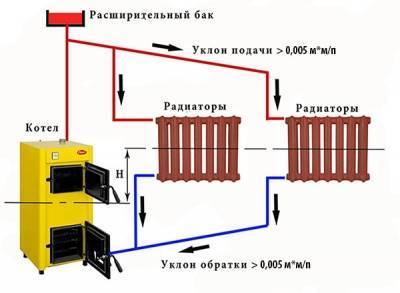

Схема обвязки твердотопливного котла без насоса.
Необходимые инструменты и расходники
Для монтажа понадобятся:
- перфоратор;
- уровни – реечный и ватерпас;
- рулетка;
- разводной ключ «попугай»;
- отвертки, плоскогубцы;
- для полипропиленового контура – специальный нагреватель для сварки пластмассовых деталей.
Нужны материалы:
- кронштейны для крепления труб и радиаторов;
- дюбели;
- пакля или сантехнический лен (ФУМ-лента не подходит из-за высокой температуры транспортируемой среды).
После нагрева объем теплоносителя увеличится. Для компенсации в систему врезают расширительный бачок.
Также нужны радиаторы, трубы, муфты и другие фитинги.
Как сделать
Чтобы создать конвекцию и свести к минимуму гидравлическое сопротивление контура, его строят по следующим правилам:
- Котел располагают хотя бы на 0,5 м ниже радиаторов. В разных помещениях отметки на одной высоте делают с помощью ватерпаса.
- Первый участок от подающего патрубка прибора делают вертикальным до потолка. Это разгонный коллектор, он создает сильный конвекционный напор. Опуск делают вдоль угла того помещения, где находится первый радиатор.
- Применяют большие трубы – с внутренним диаметром 30-40 мм. С увеличением этого параметра снижается гидравлическое сопротивление.
- Горизонтальные участки монтируют с большим уклоном – 1 см/м. Это облегчит сток холодной жидкости обратно к котлу.
Котел располагают так, чтобы уменьшить гидравлическое сопротивление.

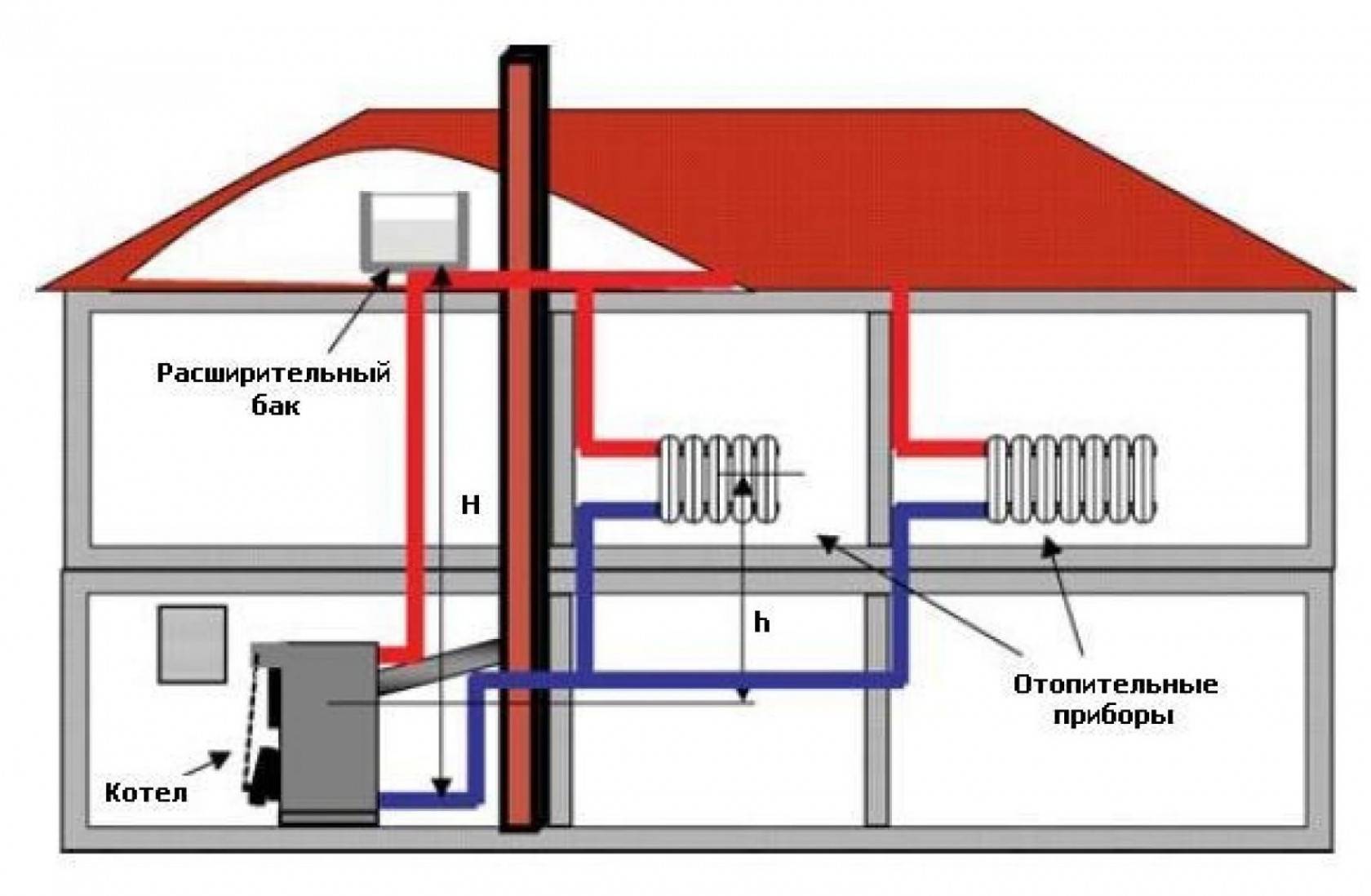

Расширительный бак размещают в самой верхней его точке. Чтобы не нарушать эстетики, резервуар часто устанавливают на чердаке. В таком случае изделие нужно утеплить.
Минусы
Гравитационная система имеет ряд недостатков:
- Длина контура не может превышать 30 м.
- Тепло распределяется неравномерно, дальние от котла радиаторы холоднее ближних.
- Из-за существенного перепада температур на «подаче» и «обратке» отопитель испытывает высокие нагрузки.
- Нужны трубы большого диаметра, что приводит к удорожанию проекта и увеличению объема воды.
- Через открытый расширительный бачок в рабочую среду поступает кислород, вызывающий коррозию металлических поверхностей и завоздушивание контура.
- Невозможна эксплуатация прибора в режиме малой производительности, что требуется в межсезонье.
↑ Рекомендации по выбору оборудования
Выбор котла предстоит не только тем, кто решил возвести жилище с нуля, но и тем, кто хочет модернизировать систему отопления. Выбрать можно один из четырёх вариантов.
↑ Твёрдотопливные
Твёрдотопливный котёл независим от электричества и газа. Топить его можно при помощи дров, отходов, брикетов и угля. Популярность устройств обусловлена доступной ценой и низкой стоимостью обслуживания.
Разновидностей котла три. Самая комфортная из них – на пеллетах. Инерционность отсутствует почти полностью, а автоматизация делает управление устройством очень удобным. Но, доступно устройство не всем, так как имеет высокую стоимость.
В целом твёрдотопливные устройства имеют относительно низкий КПД. Он составляет от 75 до 83%. Причина тому – именно вид топлива.
↑ Газовые
Отопление, которое работает за счёт магистрального газа – удобный и надёжный вариант. Каждый пользователь может эффективно отапливать помещение при помощи устройств этого типа. При этом эксперты отмечают высокий КПД сети отопления. Даже самое простое устройство способно давать коэффициент, равный почти 87%. Дорогой котёл и вовсе даёт 97% КПД.
Ещё одно преимущество устройств – мобильность. Они компактны и удобны. В работе такие котлы безопасны и обладают высоким уровнем автоматизации.
С этим видом устройств можно забыть о постоянных наведываниях в котельную. Пользователям нужно обслуживать котел всего 1 раз в год.
Что касается цены, то этот вариант оснащения системы отопления самый доступный. Любая модель котла из бюджетного сегмента обойдётся дешевле, чем котёл на твёрдом топливе.
Владельцам нужно позаботиться о правильном устройстве дымохода. Оснастить понадобиться и надёжную приточно-вытяжную вентиляцию.
↑ Электрические
Этот вид отопительной системы самый эффективный. Ему не требуется специальный дымоход и обустройство хорошей вентиляционной системы, а КПД котла составляет целых 99%. Обслуживание устройству почти никогда не требуется. Нужно позаботиться только о профилактической чистке устройства каждые 3 года.
Ещё более привлекательным качеством является стоимость. Само устройство и монтаж обойдутся недорого. Но при этом плата за комфорт всей семьи очень серьёзна. Котёл потребляет очень большое количество электроэнергии, вследствие чего, в конце каждого месяца нужно будет платить достаточно круглые суммы.
Важно: Установка котла возможна, только если хозяева уверены в надёжности подводящих сетей. Если электрической мощности будет недостаточно, котёл будет просто неэффективен
↑ Жидкотопливные
Этот тип котлов работает на дизельном горючем. Стоимость установки невысокая. Доступной является и цена на оборудование. Показатели эффективность такой системы отопления очень похожи на КПД газовых котлов.
Водяное отопление частного дома своими руками: схемы и пояснения
Система отопления частного дома бывает однотрубной или двухтрубной. Выбор схемы устройства отопления загородного дома своими руками зависит от площади помещений и опыта домашнего мастера. Разберемся, что представляет собой каждая из них и насколько они сложны в устройстве.
Однотрубная система отопления частного дома своими руками
Схема и порядок монтажа однотрубного отопления следующий. Из котла выходит разогретый теплоноситель, который двигается, последовательно проходя через радиаторы системы, после чего возвращается в котел. Схематически движение теплоносителя видно на рисунке ниже.
Однотрубные системы отопления в схематическом изображении:
Такая система отопления проста в исполнении. Минус – увеличение количество радиаторов приводит к тому, что первый из них слишком горячий, а последний наоборот холодный. При такой циркуляции разница температур в комнатах чувствительна, если отапливаемая площадь велика.
Двухтрубная схема отопления в частном доме своими руками
Если предыдущий вариант не подходит по причине большой площади отапливаемых помещений, можно применить двухтрубную схему обогрева. Здесь магистраль идет по иному «маршруту». И подача и «обратка» прокладываются по периметру помещения. Таким образом горячий теплоноситель распределяется равномерно по всем радиаторам, что исключает разницу температур. Схематически работу двухтрубной системы отопления можно увидеть ниже.
Схематическое изображение монтажа двухтрубных схем:
Мнение эксперта
Андрей Павленков
Инженер-проектировщик ОВиК (отопление, вентиляция и кондиционирование) ООО “АСП Северо-Запад”
“Независимо от схемы (однотрубная или двухтрубная) циркуляционный насос устанавливается на «обратке» рядом с котлом. Теплоноситель в этой точке не столь горячий, а значит оборудование прослужит дольше.”
Выбирая между однотрубной и двухтрубной системой лучше остановить выбор на втором варианте. Несмотря на большие затраты сил при монтаже и средств на покупку труб, такая схема обеспечит равномерную и комфортную температуру в жилище и позволит регулировать каждый радиатор по отдельности.
Сложные системы с «Теплым полом» можно смонтировать только двухтрубной схемой
Схема обогрева теплоносителем двухэтажного дома
Для двухэтажных домов монтаж однотрубных схем крайне нежелателен. Несмотря на сложность монтажа двухтрубной системы и расход материала, это потери временные. Смонтировав простую однотрубную систему, мучиться придется все оставшееся время. Особенно заметен будет разбег температур в холода на втором этаже. Здесь можно провести аналогию с известным выражением экономиста Адама Смита, который сказал: «Я не настолько богат, чтобы покупать дешевые вещи». Это к тому, что переделать смонтированную однотрубную систему в двухтрубную будет накладно.
Для равномерного распределения теплоносителя по радиаторам в двухэтажных домах применяется коллектор, распределяющий один контур на несколько.
Схема отопления двухэтажного дома более сложна
Статья по теме:
Схема отопления 2-х этажного частного дома. Обзор однотрубных и двухтрубных систем, схем Тихельмана и Ленинградки. Теплотехнический расчет и нюансы монтажа отопления в доме – в нашей публикации.
Коллекторная схема отопления частного дома с принудительной циркуляцией
Коллектором называют цилиндр с одним входом и несколькими отводами. Он «разбивает» подачу от котла на 2÷6 контуров с одинаковой температурой. На «обратке» устанавливается такой же, но он выполняет обратную работу – собирает контуры в один и «направляет» в котел. Такую схему называют «лучевой».
Для эффективности обогрева на каждый из контуров устанавливается отдельный циркуляционный насос. Особенно востребовано дополнительное оборудование при подаче тепла на второй этаж.
Коллектор для водяного отопления частного дома выглядит так
Принцип работы
Работа закрытой системы отопления основана на передаче нагретым теплоносителем при посредстве отопительных приборов тепловой энергии в помещения дома. Температура в них пропорционально зависит от степени нагрева теплоносителя и его объема.
Для того чтобы отопительная система могла работать, необходимо определенное давление в ней. Напор дает возможность воде циркулировать и повышает эффективность конструкции. При перемещении теплоноситель преодолевает сопротивление трения, поэтому величина его определяется диаметром и протяженностью труб, количеством фурнитуры и отводов.
Создать напор в системе отопления можно, используя силу гравитации. Это возможно при возникновении разницы плотностей нагретой и холодной жидкостей, протекающих на подающем и выходном трубопроводах. Нагретая вода обладает меньшей массой, поэтому она вытесняется более тяжелой охлажденной водой. Этот принцип действия применяется при устройстве схемы открытого типа.
Схема
В закрытой схеме искусственно создается давление за счет установки насоса. Такое устройство создает напор жидкости и обеспечивает круговое движение по контуру. Для увеличения срока службы насосного оборудования подключение производится в обратную магистраль, в которой температура ниже. Недостаток подобной системы заключается в зависимости ее работы от наличия электроэнергии. При этом конструкция обладает следующими достоинствами:
Источники тепла
Отопление и горячее водоснабжение частного дома могут использовать общий или разные источники тепла. Давайте начнем с анализа экономической эффективности разных способов нагрева воды (проще говоря, выясним, во сколько обойдется киловатт-час тепла при разных способах его получения).
Экономичность
| Тип котла | Цена киловатт-часа |
| Электрический | 3-5 рублей в зависимости от региональных тарифов |
| Дизельный | 3,5-4 рубля |
| Газовый с питанием от газгольдера | 2,4-3 рубля |
| Угольный, пеллетный | 1,4-2 рубля в зависимости от местных цен на топливо |
| Дровяной | 1,1-1,3 рубля |
| Газовый с питанием от магистрали | 0,7-0,8 рубля |
Если на вашей улице есть газ, другие источники тепла можно не искать
Бойлер косвенного нагрева использует тепловую энергию теплоносителя системы отопления
Автономность
В идеале водоснабжение и отопление частного дома должны быть не только экономичными. Они еще и должны требовать как можно меньше внимания со стороны владельца, по возможности поддерживая оптимальную температуру воздуха и водопроводной воды в полностью автоматическом режиме.
По этому параметру источники тепла распределяются в другом порядке:
Электрокотлы работают автономно неограниченно долго, не требуют монтажа дымоходов и могут подключаться к выносным термодатчикам. Кроме того, они могут гибко менять мощность без потери КПД: коэффициент полезного действия любого электроприбора прямого нагрева всегда стремится к 100%. Потери энергии сводятся лишь к ее рассеиванию корпусом прибора. При установке котла в отапливаемом помещении рассеянное тепло используется для его обогрева;
Электрокотел: включил и забыл

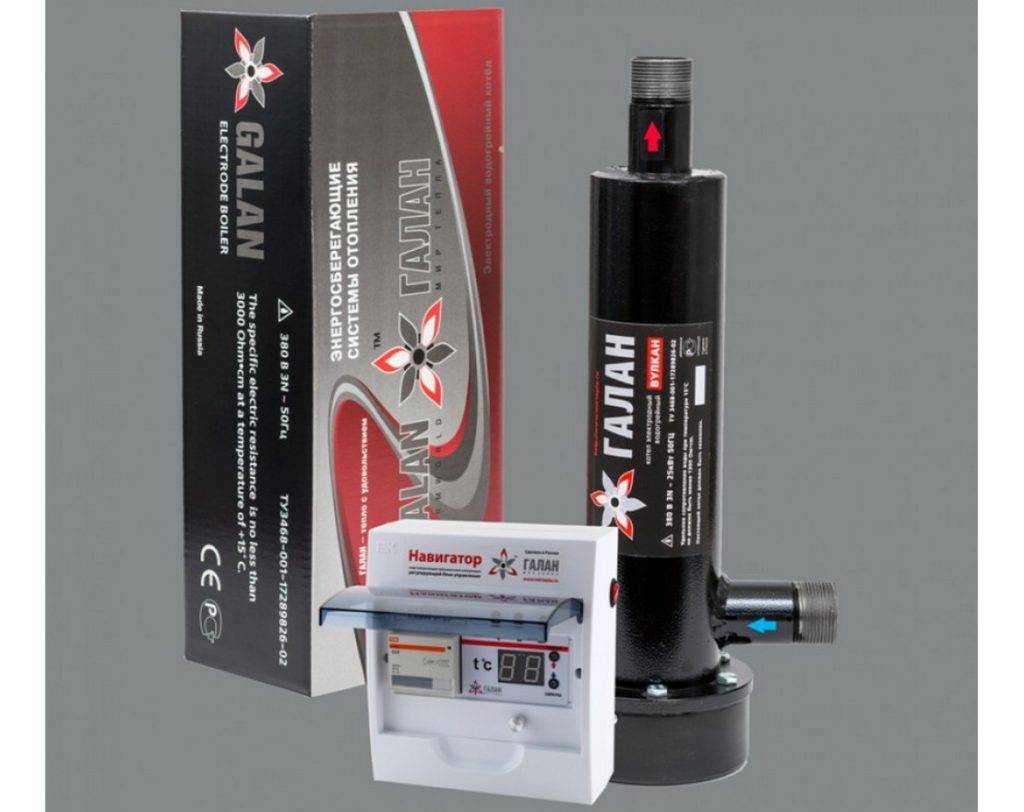

Электродные и индукционные котлы имеют ряд преимуществ перед ТЭНовыми, но экономичность в их число не входит
- Газовое, отопительное и водогрейное оборудование требует отвода продуктов сгорания. В остальном, автономностью и удобством пользования оно не уступает электрокотлам;
- Дизельный котел работает до тех пор, пока в его баке есть топливо. К минусам стоит отнести сильный шум горелки и запах соляры;
Дизельная котельная: существенная часть объема помещения занята топливными баками
- Автоматические угольные и пеллетные котлы работают автономно 7-10 дней в зависимости от объема топливного бункера;
- Дровяные и классические угольные котлы нуждаются в растопке каждые 6-8 часов.
Твердотопливный пиролизный котел верхнего горения
Выводы
- Магистральный газ — наиболее практичный источник тепла. Он сочетает дешевизну с удобством эксплуатации оборудования;
- Если у вас есть газовое отопление — горячее водоснабжение индивидуального дома проще всего реализовать на том же газе (установкой двухконтурного котла или бойлера косвенного нагрева);
Двухконтурный газовый котел обеспечит дом дешевым отоплением и горячей водой
- В отсутствие газа отопление и горячее водоснабжение домов автоматическими угольными и пеллетными котлами обеспечит разумный баланс стоимости тепла и автономности оборудования;
- Горячее водоснабжение и отопление дачных домов обычно организуются классическими дровяными и угольными котлами. Они сочетают экономичность с дешевизной. Увы, ценой частых растопок.
Классический дровяной котел в дачном доме
1 Принцип работы и основные комплектующие
Большинство отопительных систем в загородных домах функционируют с помощью такого теплоносителя, как вода. Этот подход популярен, поскольку он является универсальным. Нагревать воду или другую жидкость, выполняющую роль теплоносителя, можно любым способом: печное отопление, использование твердотопливных котлов, газовых или электрических. Принципиального значения здесь нет.
Использование жидкого теплоносителя даёт возможность устанавливать комбинированные варианты отопления, к примеру, котлы на дровах и газе или электричестве с вмонтированными ТЭНами. Любая схема, в основе которой лежит нагрев помещения теплоносителем, включает в себя три ключевые составляющие:
- источник нагрева (котёл, печь и тому подобное);
- магистраль трубопроводов со всем дополнительным оборудованием, кранами, запорной арматурой, датчиками, терморегуляторами;
- точки нагрева — батареи, радиаторы или тёплый пол.
Кроме основных элементов, существует дополнительное оборудование и комплектующие, которые выполняют полезные функции, к примеру, регулировку температуры воды, давления, а также помогают в обслуживании отопительной системы. К таким комплектующим можно отнести:
- насос для принудительной циркуляции теплоносителя;
- расширительный бачок;
- буферная ёмкость;
- гидравлические разделители;
- бойлеры;
- коллекторы для распределения воды;
- дополнительные приборы для автоматизации процесса.
Бак служит для приёма лишней воды в системе и бывает двух типов — мембранный и открытый. Как известно, вода при нагреве расширяется, соответственно, в системе при нагреве ей нужно куда-то деваться. Расширительный бак для этого и предназначен, то есть для приема лишней воды.
Если речь идёт о системе с принудительной циркуляцией теплоносителя, то её работу обеспечивает циркуляционный насос. В случае наличия нескольких контуров, тёплого пола, гидрострелки, буферной ёмкости или других разделителей, а также бойлера, тогда агрегатов для принудительной циркуляции устанавливается минимум два. Непосредственно буферная ёмкость работает как гидроразделитель и теплоаккумулятор. Контур котла может функционировать независимо от всех остальных только в сложных отопительных системах многоэтажных коттеджей и больших частных домов.
Бойлеры, которые включены в систему обогрева, представляют собой бочку со змеевиком внутри. Служит для косвенного обогрева воды с помощью теплоносителя системы отопления. Вода потом используется для мытья посуды, банных процедур и тому подобного. Кроме этого, даже если выключить котёл, вода будет оставаться тёплой ещё долгое время. Коллекторы для распределения теплоносителя применяются в случае установки нескольких контуров, тёплого пола, а также при установке лучевой схемы отопления.
Системы водяного отопления в частных домах
Мы уже разобрали основные виды водяного отопления. Основываясь не достоинствах и недостатках описанных систем, мы можем сделать вывод, что наиболее оптимальным является установка радиаторных систем и теплых полов (в качестве дополнения к ванной комнате, туалету или кухне). Теперь нужно поговорить о монтаже и схемах подключения. Для начала мы рассмотрим преимущества и недостатки отопительных систем с естественной и принудительной циркуляцией.
Системы с естественной циркуляцией
При проектировании и монтаже отопления с естественной циркуляцией воды не забудьте про уклон труб, это главное.
Применение отопительных систем с естественной циркуляцией оправдано лишь тогда, когда нужно обогреть частный дом небольшого размера. Теплоноситель в таких системах движется за счет гравитационных сил и законов физики, согласно которым нагретая среда всегда движется вверх. Попав в отопительный котел, вода нагревается и поднимается вверх, откуда спускается по трубе к самому дальнему радиатору. Здесь же делаются отводы к остальным радиаторам. Остыв, вода спускается в обратную трубу и спускается к котлу.
Обратите внимание, что монтаж систем отопления с естественной циркуляцией подразумевает обязательное создание уклона – за счет этого облегчается протекание теплоносителя. Максимальная длина горизонтального участка не должна превышать 30 метров (подразумевается расстояние от котла до последнего радиатора). Преимущества систем с естественной циркуляцией теплоносителя – дешевизна, отсутствие необходимости в закупке дополнительного оборудования, почти полная бесшумность
В качестве недостатков выделим необходимость создания как можно более прямой трассы (давление теплоносителя в трубах очень маленькое), необходимость в покупке труб большого диаметра и в ограниченных размерах всей отопительной системы
Преимущества систем с естественной циркуляцией теплоносителя – дешевизна, отсутствие необходимости в закупке дополнительного оборудования, почти полная бесшумность. В качестве недостатков выделим необходимость создания как можно более прямой трассы (давление теплоносителя в трубах очень маленькое), необходимость в покупке труб большого диаметра и в ограниченных размерах всей отопительной системы.
Системы с принудительной циркуляцией
Главное отличие отопления с принудительной циркуляцией от систем с естественной циркуляцией — это наличие насоса, благодаря которому можно забыть про уклон труб.
Схема водяного отопления частного дома с насосом более сложна. Здесь, помимо батарей, устанавливается специальный циркуляционный насос, который гонит теплоноситель по всей системе. Давление в системе повышается, а это значит, что:
- Мы можем создавать многочисленные изгибы;
- Обогревать дома большого размера (в несколько этажей);
- Использовать трубы небольшого диаметра.
Часто такие системы водяного отопления делаются замкнутыми, что позволяет избавиться от попадания кислорода в теплоноситель – это вызывает коррозию металлических элементов. Также появляется возможность избавиться от необходимости устанавливать расширительный бачок в самом высоком месте. Здесь используются расширительные бачки замкнутого типа, в дополнение к которым монтируются спускники воздуха и предохранительные клапаны.
Мы уже обговорили достоинства систем водяного отопления с принудительной циркуляцией. Но есть и минусы – это необходимость закупать дополнительное оборудование, что увеличивает стоимость работ. Зато появляется возможность сэкономить на материалах и купить недорогие пластиковые трубы. Мы рекомендуем использовать именно такие системы, так как они более надежные и обеспечивают более эффективный прогрев домов любой архитектуры.
Схемы монтажа системы отопления в частном доме
На практике применяются два вида систем – схем (или видов разводки труб), а именно:
- однотрубная;
- двухтрубная.
Каждая из них имеет свои преимущества, недостатки и используется в разных случаях.
Однотрубная система
Этот тип разводки более дешевый и простой. Система строится в виде кольца – все батареи соединяются последовательно друг с другом, и горячая вода движется от одного радиатора к другому, затем попадает снова в котел.
Как видно на рисунке, все батареи соединены последовательно, а теплоноситель проходит каждую из них.
Эта схема отопления весьма экономична в своем исполнении, ее просто монтировать и проектировать. Но в ней присутствует один существенный недостаток. Он настолько весомый, что многие отказываются от такой разводки и предпочитают более дорогую и сложную – двухтрубную. Проблема в том, что по мере продвижения теплоносителя он будет постепенно остывать. До последней батареи вода будет поступать чуть теплой. Если же увеличить мощность котла, то первый радиатор будет слишком сильно нагревать воздух. Такая неравномерность распределения тепла и заставляет отказываться от простой и дешевой однотрубной системы.
Можно попробовать выйти из сложной ситуации, увеличив количество секций последнего радиатора, но и это не всегда эффективно. Отсюда напрашивается вывод, что однотрубную разводку можно использовать в том случае, когда количество соединенных последовательно батарей составляет не более трех.
Некоторые выходят из ситуации следующим образом: подключают к котлу насос, тем самым заставляя воду двигаться в принудительном порядке. Жидкость не успевает остывать и проходит через все радиаторы, почти не теряя температуры. Но и в этом случае вас ждут некоторые неудобства:
- насос стоит денег, а значит, растут затраты на установку системы;
- увеличивается потребление электроэнергии, так как насос работает от электричества;
- если отключат электричество, то не будет давления в системе, а значит, не будет и тепла.
Вывод. Однотрубная система эффективна лишь для маленьких домиков с 1-2 комнатами, где используется небольшое количество радиаторов. Несмотря на свою простоту и надежность, она не оправдывает себя в загородных домах, где нужно устанавливать более трех радиаторов на всю жилую площадь.
Двухтрубная система
Горячая вода подается по одному трубопроводу, а остывшая – по другому. Таким образом обеспечивается равномерное распределение тепла по всем батареям.
Такая разводка отопления в частном доме будет намного эффективнее и лучше однотрубной. Хотя она и дороже в исполнении, и сложнее в монтаже, но позволяет равномерно распределять тепло по всем батареям, что поможет создать комфортные условия. В отличие от однотрубной, в этой разводке труба с горячей водой подводится под каждый радиатор, а остывшая жидкость спускается по обратной линии в котел. Так как теплоноситель подается сразу на все батареи, то и последние нагреваются одинаково.
Эта система не намного сложнее первой, придется покупать большее количество материалов, так как подводить трубы придется к каждому радиатору.
Двухтрубная система может работать по двум схемам:
- коллекторной;
- лучевой.
Лучевой вариант разводки более старый. В этом варианте подающая труба устанавливается в верхней точке дома, после чего делается разводка труб на каждую батарею. Благодаря такой конструкции схема и получила название – лучевая.
Первая схема работает следующим образом: на чердаке необходимо установить коллектор (специальное устройство, состоящее из множества труб), который распределяет теплоноситель по трубам отопления. В этом же месте нужно установить запорную арматуру, которая будет отсекать контуры. Такая конструкция достаточно удобная, она облегчает ремонт всей линии и даже отдельного радиатора. Схема хотя и надежна, но у нее есть один существенный недостаток – сложный монтаж с большим количеством материалов (запорные арматуры, трубы, датчики, устройства контроля). Коллекторная схема разводки труб отопления схожа с лучевой, но более сложная и эффективная.
В отличие от однотрубной системы, двухтрубная не нуждается в дополнительной принудительной циркуляции теплоносителя. Она и без насоса показывает высокую эффективность.
Как подключить твердотопливный котел
Каноническая схема подключения твердотопливного котла содержит два главных элемента, позволяющих ей надежно функционировать в системе отопления частного дома. Это группа безопасности и смесительный узел на основе трехходового клапана с термоголовкой и датчиком температуры, показанные на рисунке:
Примечание. Здесь условно не показан расширительный бак, поскольку он может располагаться в разных местах в различных отопительных системах.
Представленная схема показывает, как подключить агрегат правильно и должна всегда сопровождать любой котел на твердом топливе, желательно даже пеллетный. Вы можете где угодно найти различные общие схемы отопления – с теплоаккумулятором, бойлером косвенного нагрева или гидрострелкой, на которых данный узел не показан, но он там должен быть обязательно. Подробнее об этом рассказано на видео:
Задача группы безопасности, устанавливаемой прямо на выходе подающего патрубка твердотопливного котла, — сбрасывать в автоматическом режиме давление в сети при его росте сверх установленного значения (обычно – 3 Бар). Этим занимается предохранительный клапан, а кроме него элемент оснащен автоматическим воздухоотводчиком и манометром. Первый выпускает появляющийся в теплоносителе воздух, второй служит для контроля над давлением.
Внимание! На отрезке трубопровода между группой безопасности и котлом не допускается установка любой запорной арматуры
Как работает схема
Смесительный узел, предохраняющий теплогенератор от конденсата и температурных перепадов, работает по такому алгоритму, начиная от растопки:
- Дрова только разгораются, насос включен, клапан со стороны системы отопления закрыт. Теплоноситель циркулирует по малому кругу через байпас.
- При повышении температуры в обратном трубопроводе до 50—55 °С, где стоит накладной датчик выносного типа, термоголовка по его команде начинает нажимать на шток трехходового клапана.
- Клапан потихоньку открывается и холодная вода понемногу поступает в котел, смешиваясь с горячей из байпаса.
- По мере того как прогреваются все радиаторы растет общая температура и тогда клапан перекрывает байпас полностью, пропуская весь теплоноситель через теплообменник агрегата.
Данная схема обвязки – самая простая и надежная, ее монтаж можно спокойно выполнить своими руками и таким образом обеспечить безопасную работу твердотопливного котла. Касательно этого есть парочка рекомендаций, особенно при обвязке дровяного отопителя в частном доме полипропиленом или другими полимерными трубами:
- Участок трубы от котла до группы безопасности сделайте из металла, а дальше прокладывайте пластик.
- Толстостенный полипропилен плохо проводит тепло, из-за чего накладной датчик станет откровенно врать, а трехходовой кран – запаздывать. Для корректной работы узла участок между насосом и теплогенератором, где стоит медная колба, тоже должен быть металлическим.
Другой момент – место установки циркуляционного насоса. Лучше всего ему стоять там, где он изображен на схеме – на обратке перед дровяным котлом. Вообще, ставить насос можно и на подаче, но вспомните, о чем говорилось выше: при аварийной ситуации в подающем патрубке может появиться пар. Насос не может перекачивать газы, поэтому при попадании в него пара циркуляция теплоносителя остановится. Это ускорит возможный взрыв котла, ведь он не будет охлаждаться протекающей из обратки водой.
Способ удешевления обвязки
Схему защиты от конденсата можно удешевить, если поставить трехходовой смесительный клапан упрощенной конструкции, не требующий подключения накладного температурного датчика и термоголовки. В нем уже вмонтирован термостатический элемент, настроенный на фиксированную температуру смеси 55 либо 60 °С, как это изображено на рисунке:
Специальный 3-ходовой клапан для твердотопливных отопительных агрегатов HERZ-Teplomix
Примечание. Подобные клапаны, поддерживающие фиксированную температуру смешанной воды на выходе и предназначенные для установки в первичный контур твердотопливного котла, выпускают многие известные бренды — Herz Armaturen, Danfoss, Regulus и другие.
Установка такого элемента однозначно позволяет сэкономить на обвязке ТТ-котла. Но при этом теряется возможность изменения температуры теплоносителя с помощью термоголовки, а ее отклонение на выходе может достигнуть на 1—2 °С. В большинстве случаев эти недостатки несущественны.
Двухтрубная система отопления
Основное отличие двухтрубной разводки системы отопления от однотрубной схемы находится в отдельной подаче тепловой жидкости к устройствам. Здесь горячая вода подходит к радиаторам по одному каналу, а возвращается по другому каналу.
При установке отопления применяются три вида схем:
- Классического или тупикового типа. Здесь тепловая жидкость передаётся группе батарей, потом продвигается назад по обратной трубе. По потребности система разделяется на 2-3 ветви, меж ними образуется гидравлическое равновесие с помощью балансирования.
- Разводка по кольцу. Выходит с одновременным течением прямой и обратной жидкости. Двухтрубное кольцо образовано так, чтобы вытекший из радиатора теплоноситель не изменял направленности передвижения. Первая батарея на подающей линии представляется последней на обратной трубе и также происходит наоборот.
- Коллекторное подключение. Состоит из отдельных подключений каждой батареи к общей распределяющей гребёнке, работающей от котла.
Основное достоинство двухтрубного подключения – поставляется горячая вода с равной температурой на все батареи. Вытекающие преимущества: трубы меньшего диаметра – 15-20 мм, обычные габариты батарей и нет препятствий по числу батарей.
Нижнее разведение
Разводка на две трубы отопления устраивается несколькими методами. Первый – это вертикальная система с нижней разводкой системы отопления.
Разводка отопления состоящая из двух труб, проводится в частном доме следующим порядком:
- на линии пола первого этажа или подвала – устанавливаются трубы. Здесь нужно, чтобы трубопровод брал начало от котла;
- Затем монтируются вертикальные трубы, по которым станет подходить тёплая вода к радиаторам отопления;
- У отдельного радиатора делается отдельная труба для вывода тепловой жидкости.
Для этого устанавливаются добавочные узлы в виде воздушной трубы, расширяющего бачка и кранов Маевского – на отдельном приборе отопления, находящемся на верхнем этаже.
Верхнее разведение
Система отопления с верхней разводкой предполагает передачу тепловой жидкости от котла до верхнего места системы по подающей трубе и её рассредоточение по стоякам, которые передают теплопроводную жидкость в батареи. Возвращается остывшая жидкость по обратным трубам.
Для предупреждения накопления воздуха в системе – устраивается расширяющий бачок. За счёт передачи большего давления по стоякам, отопительная система с разведением вверху считается более эффективной.
