Как штробить стены, потолок под проводку

Сверление или штробление

Высверливание ниш подрозетников — это одна из самых трудозатратных операций при монтаже всей черновой электрики.

Зачастую, для изготовления 3-х отверстий под углубленный блок розеток, уходит не меньше времени, чем на все вместе взятые штробы, походящие к этой нише.

На сегодняшний день существует три основных способа выполнения этой работы:

алмазная коронка + перфоратор безударного типа

буровая коронка ударного типа для перфораторов SDS plus или SDS max

стенорезная машинка с дисками на 230мм

Самым простым, быстрым и эффективным по трудозатратам является третий вариант. Почему это именно так, можно объяснить несколькими доводами.

максимальная универсальность

Стенорез-штроборез справляется с любым материалом, начиная от пеноблока и заканчивая высокопрочным армированным бетоном. Соответственно коронки ударного типа SDS plus здесь отпадают.

При попадании на арматуру, коронок просто не напасешься. Это только в рекламе они режут ее как по маслу.

деликатное отношение к поверхности

Допустим у вас есть кладка, которую положили буквально пару дней назад, затем отштукатурили и на первый взгляд все высохло. Но стоит подолбить ее перфоратором SDS max и вы убедитесь, что штукатуров придется вызывать еще раз. Либо самому выполнять работу за них.

Даже с учетом того, что у перфоратора есть возможность работать “вполсилы”, это не гарантирует, что между блоками в стыках не появятся микротрещины, которые со временем станут еще шире.

При резке стенорезом, материал стен совершенно не сопротивляется диску, поэтому подобных повреждений здесь не происходит. Более того, после вырезания штробы или ниши, можно применить обычную стамеску, и аккуратно выдолбить все что нужно изнутри.

Опять же без использования перфоратора и его ударов.

Конечно, профессионалы могут сделать аккуратные отверстия перфоратором и в голой не отштукатуренной бетонной стене. Однако электрику правильно делать именно после штукатурки, а не до.

арматура

Не всегда SDS-max перфоратор может пройти и прорезать арматуру. А в этом случае ни о каких углубленных подрозетниках 60мм и монтаже проводки без распаечных коробок и не мечтайте.

Правда при данной работе, никогда не забывайте про такой фактор, как несущие стены. О том, можно ли штробить в них и если да, то каким именно образом, читайте более подробно в конце статьи.

Основные правила проведения работ самостоятельно

Перед началом выполнения работ необходимо ознакомиться с требованиями, изложенными в документе СП 76.13330.2016 (новая редакция СНиП 3.05.06-85), при нарушении нормативов потребуется переделка борозд. От корректности прокладки проводки зависит безопасность эксплуатации электрического оборудования в квартире или жилом доме. Перед укладкой кабелей в борозды необходимо проверить состояние изоляции, наличие трещин и надрывов не допускается.

Нормы и ограничения

Основные нормативные ограничения:

1. При прокладке борозд пересечение канавок не допускается.
2. Максимальное расстояние от распределительной коробки до точки подключения розетки или выключателя составляет 3 м.
3. Не допускается резка несущих стен (например, на территории Москвы запрет прописан в постановлении Правительства №508 от 25 октября 2011г.).
4. Вне зависимости от материала стен допустимая глубина борозды составляет 25 мм, что предотвращает повреждение прутьев арматуры абразивным инструментом.
5. При прокладке кабеля необходимо минимизировать количество изгибов, рекомендуется резать борозду с 1 переходом от вертикальной секции к горизонтали.
6. Запрещена укладка кабелей в зазор между бетонными плитами, поскольку при температурных деформациях возникает риск разрушения изоляции.

Требования по расположению борозд относительно элементов конструкции представлены в таблице.

Параметр	Минимальное значение, мм
Зазор между канавкой и горизонтальной поверхностью потолка	150
Расстояние от кромки дверного проема	100
Зазор между каналом и линией прокладки трубы централизованного газоснабжения	400
Толщина защитного слоя, нанесенного поверх уложенных в борозде кабелей	10

Чем и как сделать штробы в стенах

Профессиональный штроборез обеспечивает наилучшее качество. При отсутствии применяются перечисленные способы. У них различные трудоёмкость, объём выполненного труда и качество результата. Чтобы сделать штробление бетона или других видов стен, выбирать нужно более удобный вариант.

Болгарка УШМ

Болгаркой делают ровные края для штроба в бетоне. Применяют конструкцию с двумя параллельными дисками по ширине, которая должна быть равна ширине углубления. Болгаркой при штроблении бетона прорезают стену, делая нужную глубину. В результате получаются края канавки. Теперь нужно выбрать середину. Это можно сделать молотком и зубилом. Также берут для этого дрель или перфоратор. В последнем случае получится качественное углубление. Использование болгарки вместе с перфоратором предпочтительнее, однако тогда образуется особенно много пыли при штроблении.

Перфоратор

Перфоратор выпускается в профессиональном или любительском варианте. Это ещё один вариант того, чем штробить бетонную стену под проводку. У него имеются различные насадки, из которых выбирают подходящую. При работе используют ударную функцию инструмента или вращение. Перфоратор позволяет делать работу качественно и точно. Удобно использовать насадки с коротким и длинным буром, а также лопатку.

Молоток и зубило

Этот вариант распространён. Углубления делают после нанесения пометок на стене. Обрабатывая участок стены вдоль линии зубилом делают углубления. Затем ставят лезвие перпендикулярно линии и наносят сильные удары, выбивая верхний слой стены. После этого углубления увеличиваются до глубины 25 мм на всём протяжении.

Молоток и зубило подойдут специалистам, владеющим этими инструментами. Сделать ровный штроб таким способом очень трудно. Кроме низкой точности, при пробивании канавок длиной несколько метров, при таком способе действий расходуется много времени и сил. Это эффективно только тогда, когда стена сделана из относительно податливого материала, например, при штроблении газобетона. Это разумно, например, если слой штукатурки достаточно толстый. Здесь показан наиболее простой способ, как сделать штробу в бетоне.

Дрель

Часто применяется дрель. Её использование будет хорошим бюджетным способом. Для работы необходимо приготовить прочные свёрла нужной толщины.

Чтобы создать канавки, сначала делают неглубокие отверстия, идущие вдоль линии. Их располагают близко друг от друга — на 1-1,5 см. Намечают место канавки. Нужно закончить работу молотком и зубилом. Ими углубляют штробу до нужного уровня. Это хороший вариант, как проштробить стену почти без пыли.

Этим способом создают штробы в различных стенах, в том числе бетонных. Однако аккуратность канавок в этом случае будет недостаточной. На создание придётся потратить много сил.

Устройство скрытой проводки

Планировка электрификации помещений зависит от расположения в комнатах потребителей электроэнергии. Специфика подвода проводов к тому или иному месту расположения выключателей и розеток должны отвечать назначению помещения.

Кухня

Выключатель верхнего освещения помещают возле входа на высоте 60 см от пола. Такое положение удобно для человека среднего роста. Обитатели жилья могут изменить этот параметр исходя из своих индивидуальных потребностей. Это касается и электроточки для холодильника.

Рассматривая зону рабочего кухонного стола, то высота расположения розеток над поверхностью фартука может составлять около 15 — 20 см.

Часто хозяева на кухне подвешивают телевизор и микроволновую печь на стену.

Розетки размещают таким образом, чтобы их не было видно из-за корпусов приборов.

Для телевизора пробивают дополнительную штробу под антенный кабель.

Блок, состоящий из силовой розетки и антенного разъёма, не будет виден за корпусом бытового прибора. Этим вы избавитесь от вида висящих проводов.

Спальня

Мы не будем повторяться о выключателе верхнего освещения. Для супругов будет очень удобно расположить точки подключения электроприборов по бокам двуспальной кровати у изголовья.

На высоте 20 см от пола удобно поместить на стене электроточку для пылесоса.

Гостиная

Если хозяева решили обустроить интерьер гостиной акцентной стеной, то нужно будет продумать расположение розеток для подсветки различных элементов стены.

Ванная комната и туалет

Пространство этих помещений постоянно подвергается воздействию повышенной влажности.

Точки подключения для фена, стиральной машины, выключателей внутренней вентиляции должны находиться вне зоны прямого попадания влаги.

Подсобные помещения

Все вышеуказанные требования по расположению точек подключения электроэнергии распространяются и на коридоры, кладовки и застеклённые балконы и лоджии.

Методы резки, штробления бетона

Скрытая проводка в квартире или частном доме считается оптимальным вариантом. Но при ее монтаже приходится резать бетон, из которого в квартире сделаны стены, а это очень прочный материал. На данный момент сделать это можно двумя способами:

1. С использованием мокрой резки, которую выполняют под непрерывной водяной струей, предотвращающей образование пыли и охлаждающей режущий инструмент. Один из вариантов обеспечения непрерывной подачи воды — закрепить на стене шланг, чтобы постоянно смачивать диск. Если поблизости нет водопровода, можно приспособить пластиковую бутылку, проделав несколько отверстий в крышке. Необходимо смачивать одновременно диск и место разреза. При этом нельзя допускать, чтобы вода попала в инструмент.
2. Сухой резкой, предполагающей использование в рабочем процессе пылесоса. При его отсутствии приходится выполнять сухую резку с короткими перерывами, давая пыли возможность осесть. Пылевая завеса осложняет работу. Впрочем, перерывы требуются и при использовании пылесоса, чтобы дать инструменту немного остыть. Быстрый нагрев диска не позволяет резать бетон глубоко.
   При каждом способе резки бетон применяются разные алмазные диски. Выбирая диск надо иметь в виду, что алмазным отрезным кругом сухорезом можно выполнять и резку с водой. Алмазным дискам, предназначенным для влажного реза, требуется водное охлаждение, поэтому их нельзя использовать, когда режешь на сухую.

Монтаж кабеля

После штробления стен и очистки проложенных электроканалов наступает очередь монтажа электрокабелей. Скрытная укладка проводов производится в гофротрубах. Однако при закладке в огнестойкие стены гофру можно не применять. Монтажа электропроводки осуществляется проводами из алюминия диаметром шестнадцать квадратных миллиметров и выше. С меньшим сечением используются только кабеля из меди.

Для изготовления электроцепей используются электропровода ВВГнг и ВВГнг-LS. Первый не горючий, используется для закладки под штукатурные растворы. Второй в коробах из полихлорвинила кладется под гипсокартонные покрытия.

Инструменты для штробления стен

1. Штроборез. Это дорогой инструмент, им чаще всего обладают мастера, чья профессиональная деятельность напрямую связана с большими объемами работ по прокладке скрытой электропроводки или систем водоснабжения. Штроборез значительно ускоряет и облегчает работу с прочными материалами стен: кирпичом, бетоном, камнем и им подобными. Его устройство сложностью не отличается. Инструмент можно сравнить с циркулярной ручной пилой или угловой шлифовальной машинкой «болгаркой», в каждой из которых по одному режущему диску, а в штроборезе их два. В зависимости от взаимного расположения этих дисков инструмент может обладать различным принципом действия. При параллельном расположении режущих частей штроборез прорезает одновременно пару канавок, между которыми потом с помощью перфоратора выбирается лишний материал, образуя полость в виде канала. При расположении дисков под наклоном друг к другу инструмент сразу выбирает штробу треугольной формы сечения. Параллельная установка режущих кромок приспособления позволяет создавать широкие и глубокие каналы, в которые можно поместить трубы с диаметром до 50 мм. Инструментом с наклонными кромками удобно изготавливать борозды под прокладку электропроводки. К штроборезу можно подключить промышленный пылесос, благодаря которому вся строительная пыль будет сразу удаляться, не повисая в воздухе.
2. Болгарка. С помощью этого инструмента можно вырезать глубокую штробу, но на эту работу, в отличие от использования штробореза, уйдет больше времени. Здесь вместо двойного одного реза придется выполнить два одинарных. Кроме того, работа болгаркой — это довольно пыльный процесс.
3. Перфоратор. Он позволяет выполнять штробы в любых материалах стен — кирпичной кладке, штукатурке, пенобетоне и пр. Работа перфоратора не вызывает появления большого количества пыли. Чаще всего этот инструмент используется в комплексе с болгаркой и штроборезом для удаления лишнего материала между прорезями и формирования канала штробы.

Штробление стен под розетку: полезный совет

Для сверления новых розеток в продаже существуют специальные модели коронок с победитовыми зубьями. Они довольно практичны и позволяют добиться нужного результата в разы быстрее в случае использования обычных коронок. Высверливаем на глубину сверла и выбиваем окружность с помощью зубила. Если получилось слишком много пустого пространства, его мощно легко заделать с помощью обычной шпатлёвки.

Как видите, штробление проводки с помощью болгарки или перфоратора довольно трудоемкий и пыльный процесс, который не гарантирует точность полученных отверстий, а с учетом ударных вибраций небезопасный – стены подвергаются риску разрушения. Этих проблем легко избежать, заказав штробление стен под розетку у профессионалов.

Перфоратор

Это настолько универсальное приспособление, что его вполне можно приспособить для штробления твердой поверхности. Если у вас есть навык владения дрелью, то с перфоратором тоже не возникнет особых проблем. Алгоритм ваших действий должен быть примерно таким:

Наши читатели рекомендуют!

Для экономии на платежах за электроэнергию наши читатели советуют «Экономитель энергии Electricity Saving Box». Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя. Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.

1. Перед тем, как сделать штробу, по всей длине кабельной трассы делаем отметки для сверления отверстий, с шагом 10–15 мм.
2. Высверливаем все намеченные точки (диаметр сверла и глубина его вхождения подбирается исходя из размера и количества проводов).
3. Специальной насадкой в виде лопатки, пробиваем перекрытия между отверстиями.

А еще перфоратор отлично подходит для сверления круглых ниш под розетки. Для этого нужна насадка-коронка. С ее помощью нужно пробурить отверстие нужной глубины, куда впоследствии монтируется подрозетник и розетка.

Перейдем от простых инструментов к более сложным и узнаем, как проштробить стены более продвинутыми способами.

Перед началом работ нужно наметить две параллельные линии на нужном расстоянии. Потом сделать пропилы по всей длине отмеченных полос. На следующем этапе понадобятся наши вспомогательные инструменты (молоток с зубилом). С их помощью необходимо выдолбить оставшуюся часть перекрытия.

Таким образом, получается довольно ровная борозда. Но у этого способа есть и минусы:

• Огромное количество пыли.
• Невозможность регулировки глубины реза.
• Неудобство резки, при подходе к потолку или полу.

Делая скидку на маленькие недостатки, можно сказать, что болгарка – это лучший вариант для штробления своими руками. Но есть еще более совершенный способ, требующий применения высокопрофессионального оборудования.

• Два режущих круга вместо одного. А это значит, что пропилы будут еще ровнее и на каждый из них потребуется в два раза меньше времени.
• Регулировка ширины пропила. Достаточно наметить на поверхности одну полосу и получится борозда необходимой ширины.
• Возможность установки нужной глубины реза. Можно не боятся чересчур глубокого проникновения в стену, заранее выставив требуемое расстояние.
• Отсутствие пыли. В комплексе с промышленным пылесосом ваше помещение останется чистым. Но в этом случае нужен помощник.

Принцип работы аналогичен предыдущему. Выставляются требуемые параметры штробления и производится резка. Если нужно подойти близко к потолку или полу, используйте перфоратор. Но покупать штроборез ради одного ремонта бессмысленно, поэтому выбирая этот способ, необходимо учитывать, что придется потратиться на услуги профессионалов.

Подготовительные мероприятия и необходимые инструменты

При наличии и подробного изучения всей документации, необходимо подготовить все необходимые материалы для разметки. Существует несколько методов нанесения разметки для штроб. В зависимости от ваших возможностей можете воспользоваться древними методами, используя подручные средства, отвесы, уровни, шнуры, которые имеются в любом хозяйстве.

Инструменты для разметки электропроводки

При наличии средств можно использовать современные приборы, электронные, лазерные дальномеры, это могут себе позволить профессионалы в строительных компаниях. Не зависимо от способа, который вы выберете, методика сводится к тому, что на стенах и потолках чертятся линии, для этого потребуется:

• маркерные карандаши или фломастеры, можно мелки для черчения;
• для измерения расстояний линейки или рулетки или электронные дальномеры;
• для определения горизонтальных или вертикальных уровней используйте отвес и уровни или лазерные установки для разметки уровней;
• строительный шнур.

После подготовки всех инструментов и приборов можно приступать к разметке.

Несущие стены панельного дома

Перед штроблением нужно определить тип и конструкцию стеныНесущие стены

Опорные вертикальные конструкции воспринимают основную часть веса находящихся выше этажей или кровли. В зависимости от расположения они могут иметь проемы для окон, балконных дверей.

Состоят несущие стеновые панели из следующих слоев:

• Наружный слой – огромная масса высокопрочного бетона марки М400 равномерно покрывающая арматурный каркас.
• Каркас из арматуры – сетка, занимающая большую часть объема панели и придающая ей прочность и жесткость. В качестве материала для такого каркаса используют пруты арматуры диаметром 12-14 мм, связываемые между собой при помощи специальной сталистой гибкой и устойчивой к коррозии проволоки.
• Защитный слой — небольшой толщины слой бетона той же марки, что и наружный покрывающий каркас из арматуры с внутренней, обращенной к жилому помещению стороны панели. Имеет толщину 10-20 мм и служит для защиты арматурного каркаса от повреждений.
• Внутренний отделочный слой – заливается при помощи легко поддающихся обработке отделочных растворов. Имеет толщину от 15 до 20 мм и служит для проведения различных ремонтных работ.

Во многих современных панелях между наружным слоем с арматурной сеткой и внутренним отделочным располагается слой утеплителя – каменной или базальтовой ваты.

Строительными правилами категорически запрещено штробить следующие конструкции панельного дома:

• плиты перекрытия потолка или полов,
• ригеля.

Внутри плит перекрытия имеются уже готовые продолговатые полости, через которые можно протянуть проводку. Ригеля нет смысла штробить, так как они все равно будут закрываться декоративной отделкой, под которой можно будет расположить электрические провода.

Как определить несущую стену

К несущим стенам относятся следующие конструкции:

• выходящие на улицу или лестничную площадку, в подъезд;
• разделяющие две соседние квартиры;
• расположенные перпендикулярно плитам перекрытия;
• имеющие толщину не менее 20 см без учета отделочных слоев штукатурки, шпатлевки.

Все остальные стеновые конструкции относятся к перегородкам.

При определении несущих стен в квартире, учитываю также, к какому проекту относится данное жилое здание. Панельные дома серии 1-464 имеют не только наружные, но внутренние несущие стены, в то время как дома серии 1-335 характеризуются только наружными панелями.

Можно ли штробить несущие стены и потолок

По всем существующим в настоящее время правилам и строительным нормам, постановлениям и законодательным документам в области строительства прокладка штроб в несущих стенах и имеющих большое количество пустот межэтажных плитах перекрытия запрещена.

Штробить несущие стены в монолитном доме под проводку или другие коммуникации запрещено. То же самое касается потолка, Так как он состоит из плит перекрытия. Если стена не является несущей, штробление в ней может производиться безо всяких ограничений.

Инструменты: обзор и советы

Сама процедура выемки материала из стен, пола или потолка может производиться разными способами. Для этого может использоваться разный инструмент, действующий от мускульной силы оператора либо от электрического тока.

Зубило и молоток

Самый простой инструмент (точнее, даже набор) ударного типа. Зубило наставляется в точке, где планируется вести канал, после чего несколькими ударами молотка сбивается слой материала – штукатурки, кирпича, ячеистого бетона.

Зубило можно располагать двумя способами:

1. Поперёк борозды, с каждым разом вырабатывая поверхность во всю требуемую ширину.
2. Вдоль линии прокладки штробы, в этом случае на одном уровне делается два удара – слева и справа, чтобы канал получился более-менее ровным.

Обычно зубило для таких операций имеет специальную упругую «тарелку» в верхней части обрезиненной рукоятки – она предохраняет руку от случайного удара молотком при промашке.

Для чего подойдёт:

Для мягких материалов – штукатурки и ячеистого бетона, в крайнем случае для красного или силикатного кирпича. Бетон, в особенности железобетон проштробить зубилом почти нереально. Применение зубила оправдано, если канал нужно сделать короткий – метр или два – ради такого дела серьёзное оборудование можно и не применять.

Мнение эксперта Мезенцев Сергей Петрович Мастер по ремонту и отделке жилых помещений

Во время работы располагайте зубило под углом к стене, а не перпендикулярно плоскости. Так вы сможете сбивать более крупные и ровные куски.

Ручной штроборез

Это нехитрое приспособление состоит из пластины твёрдого, но довольно гибкого металла, загнутого полукругом. Для удобства концы «полумесяца» крепятся к рукоятке. Одной рукой лезвие тянут, чтобы дуга снимала слой материала, а другой надавливаю, чтобы борозда получилась глубже. Никакой пыли и особого шума, а полученная штроба выглядит весьма презентабельно.

Для чего подойдёт:

Прокладка проводки в мягких материалах: штукатурке, газо- и пенобетоне. К сожалению, уже в случае кирпича этот инструмент бессилен. Впрочем, даже в сегодняшних монолитных многоэтажках межкомнатные перегородки часто выкладываются газоблоком.

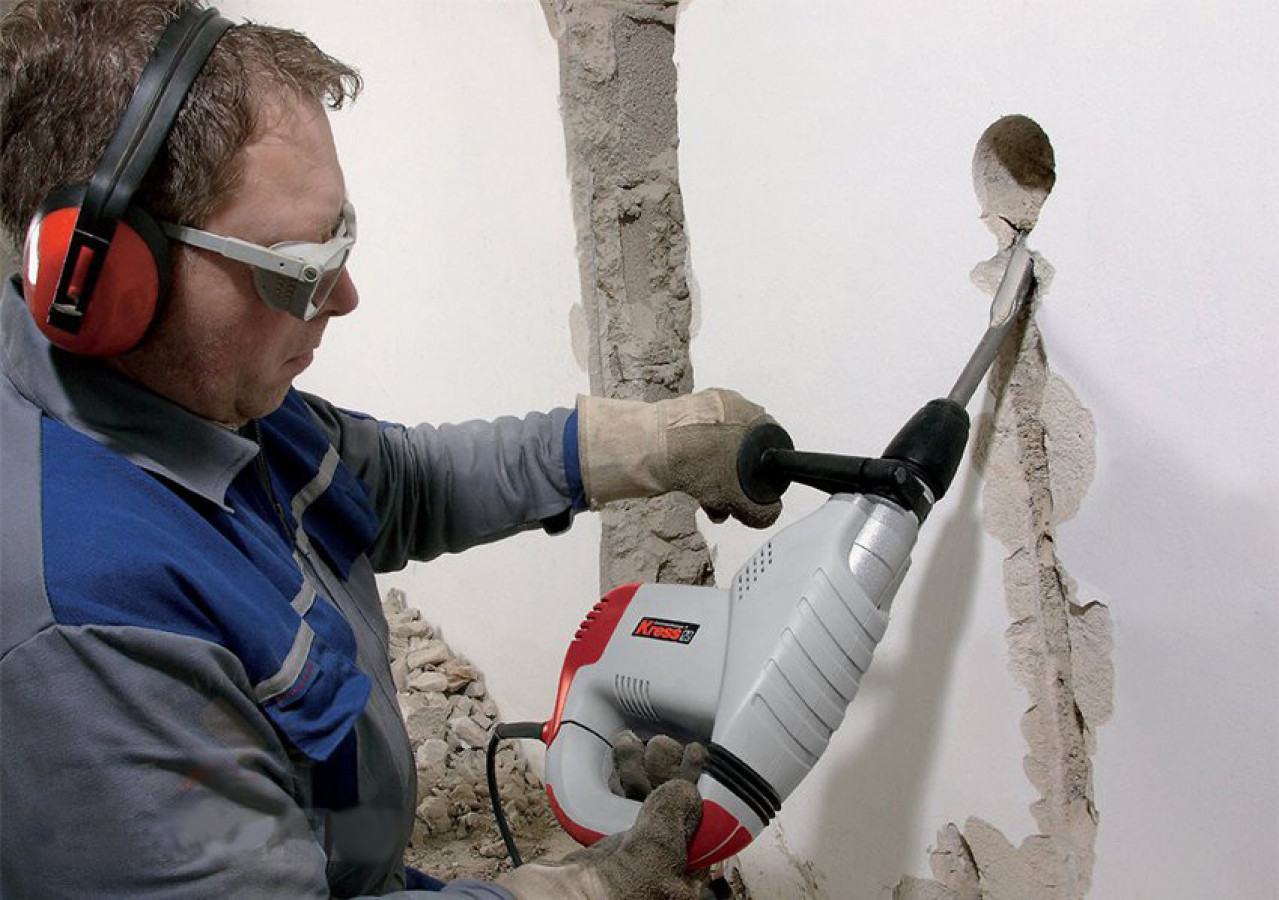

Перфоратор

Без этого электроприбора трудно обойтись при прокладке проводов. Обладая мощным долбёжным ударом, он даёт эффект зубила, но зато много чаще, мощнее и почти без мускульных затрат. Учитывая, что все штробы всё равно заштукатурятся и закроются финишной отделкой, разводку электричества вообще можно сделать одним лишь перфоратором.

Для обустройства борозд перфоратор должен быть переведён в режим долбления. У недорогих и лёгких моделей для домашнего использования такого положения переключателя может и не быть. В любом случае, долбёжка бетона – серьёзная нагрузка, для этого лучше взять крепкий надёжный инструмент.

Для чего подойдёт:

проделывания штроб во всех видах поверхностей самостоятельно, а также доведение до готовности «полуфабрикатов», сделанных с помощью болгарки или штробореза.

Болгарка

УШМ, она же болгарка или «фортуна». Оснащается диском по камню и бетону, после чего может хотя бы частично выполнять функцию штробореза. Схема работы болгарки для штробления следующая: сначала прорезают одну канавку, затем другую, оставшийся между ними заполнитель удаляют с помощью перфоратора.

Основная претензия к болгарке – это огромное количество пыли, которое возникает при резке бетона или кирпича абразивным кругом и благодаря высокой скорости вращения разлетается вокруг. Однако это один из немногих способов без специфического инструмента сделать штробу с ровными краями. Сегодня умельцы и промышленность придумали несколько способов, как снизить негативное влияние пыли при работе с болгаркой.

Для чего подойдёт:

для штроб, где ровные края важнее, чем запыление всего помещения.

Штроборез

Профессиональный узкоспециализированный инструмент для обустройства борозд. В отличие от болгарки, здесь два диска, которые можно выставлять на необходимое удаление друг от друга – для этого предусмотрен комплект шайб.

Штроборез почти не пылит – продукты реза эффективно удаляются при подключении пылесоса, а защитный кожух облегчает эту задачу. Правда, цена инструмента высока, поэтому его эпизодическое использование не выгодно.

Для чего подойдёт:

профессиональное использование.

Особенности технологии штробления различных поверхностей

Имея подготовленную схему и рабочий инструмент, осуществить штробление стен под электропроводку под силу даже начинающему мастеру. В зависимости от типа стенового материала, технология штробления может существенно отличаться.

Поверхности из бетона

Штробление бетона – длительный и трудоемкий процесс. Подобный материал отличается высокой прочностью и плотностью, поэтому использовать металлическое долото и молоток неуместно.

Подходящий материал для штробления бетонных поверхностей – перфоратор со специальным сверлом и штроборез. Перфоратор создает высокий уровень шума, что может причинить массу неудобств соседям, поэтому работы должны проводиться в дневное время суток с небольшими технологическими перерывами на 2 часа. Кроме того, работа с перфоратором сопряжена с образованием большого количества пыли при обработке твердой поверхности.

При выполнении больших объемов работ используется профессиональный штроборез, который позволяет штробить бетон в сжатые сроки с минимальным количеством пыли.

Поверхности из древесины

Для обустройства штроб в деревянных стенах применяются все бытовые инструменты за исключением перфоратора. Оптимальный вариант – молоток и стамеска (замена долота), которая позволяет быстро и качественно удалять лишние слои древесины между проделанными болгаркой пропилами.

Также для работы можно использовать:

• циркуляционную пилу. Она позволяет выполнить ровные пропилы нужных размеров;
• ручной фрезер. Для этого используется специальная фреза, которая позволяет делать прямые и боковые штробы.

Поверхности из газобетона

Штробить стены под электропроводку можно при помощи штробореза, предназначенного для газобетонных блоков. Он представляет собой изогнутую металлическую трубу с рукояткой на одной стороне и выступом на другой.

Процесс выполнения каналов для проводки такой: инструмент тянется вдоль нанесенной линии и с силой прижимается к поверхности. Допускается использование болгарки с насадкой циркуляционного типа, при работе с которой образуется гораздо больше пыли и шума.

Поверхности из кирпича

При монтаже электропроводки в помещениях с кирпичными стенами штробление не выполняется. Кабель фиксируется к поверхности при помощи дюбелей, после чего закрывается толстым слоем штукатурного состава.

Если планируется прокладка кабеля в защитных гофрорукавах или металлических каналах, штробление выполняется тем же инструментом, который используется для бетонных стен.

Для обустройства горизонтальных штроб на кладке из кирпича можно воспользоваться долотом и молотком, для вертикальных – болгаркой с алмазными диском, штроборезом и перфоратором с насадкой.

Если стены оштукатурены, можно ограничиться ручным инструментом, однако на штробление потребуется гораздо больше времени.

Правила выполнения штроб под электропроводку следующие: горизонтальные выполняются на швах, вертикальные – между отдельными рядами.

Для монтажа розеток и выключателей в стене при помощи электроинструмента проделываются посадочные места.

Болгарка

Использовать болгарку для штробления стен под электропроводку очень удобно. Она отлично покажет себя в работе по различным поверхностям: ей под силу и бетон, и кирпич. Приобретение алмазного диска делает резку качественной. Есть и недостатки: в процессе работы образуется очень много пыли, которую трудно вымыть, и невозможность контроля глубины распила.

И, если с первым можно справиться с помощью строительного пылесоса, то второй целиком и полностью будет зависеть от вашей сноровки. Кстати, при работе с болгаркой обязательны средства защиты: очки, респиратор и перчатки. Технология работы проста: по разметке пропиливаются продольные края углубления. Затем с помощью перфоратора с насадкой-лопаткой выдалбливается центральная часть борозды. Канавка получается ровной и красивой.

Как сделать штробу в бетонной стене

Основным документом, регулирующим особенности выполнения штроб в бетонной стене любым инструментом, является СНиП 3.05.06-85. В нем указаны правила создания электрической проводки, все расстояния и основные требования по безопасности. Проигнорировав их, можно не только поставить под угрозу комфорт и безопасность проживания людей в помещении, но и быть оштрафованным.

Перед началом работ нужно все тщательно разметить, определить места прохождения проводок, монтажа розеток, выключателей и других элементов. Монтаж выполняется с учетом требований, указанных ниже.

Нормативные требования СНиП для штробления стен под проводку:

• Нельзя штробить несущие стены.
• Каналы нужно прокладывать параллельно конструктивам: горизонтально или вертикально, по диагонали штробить нельзя.
• Расстояние между потолком и штробой должно составлять минимум 15 сантиметров.
• До газовой трубы должно быть расстояние минимум 40 сантиметров.
• Глубина штробы – не более 2.5 сантиметров.
• Прежде, чем прокладывать новую проводку, нужно проверить стены на наличие старой (если это не новострой).
• Штробы прокладываются исключительно вертикально/горизонтально, никаких косых линий не допускается. Исключением может стать необходимость прокладки проводки на стенах с уклоном (мансарда, к примеру), когда магистраль можно вести параллельно наклону стены.

• Поворачивать штробу между двумя точками можно лишь единожды: каждый поворот представляет собой перегиб кабеля, который сильнее греется в таких местах. И если поворотов будет очень много, повышается опасность эксплуатации.
• По размеру штробы должны быть такими: по ширине 3 сантиметра максимум, по глубине не более 2.6 сантиметров. Общая длина магистрали от распределительной коробки до точки не должна быть больше 3 метров.
• Оптимальные отступы: от батарей и газовых труб 40 сантиметров, до двери 10 сантиметров, от пола – минимум 5 сантиметров (но лучше 10).
• Запрещено в процессе штробления касаться железобетонных конструкций, если же это делать, то так, чтобы не задеть арматурный каркас и с минимальной глубиной канавки.
• Штробить внутренние несущие стены запрещено, на первых этажах работы выполняют очень аккуратно, так как тут стены держат все здание.
• Штробление в потолке реализуется с расчетом наиболее короткого пути до точки освещения.
• Прорезать канавки в напольных плитах запрещено. Когда проводят магистраль по полу, то делают ее в бетонную стяжку, которая заливается с учетом необходимости прокладки борозд.
• В процессе выполнения работ обязательно заботятся о средствах личной защиты – для этих целей подойдут респиратор или маска.

Особенности штробления в частных случаях

В некоторых ситуациях требуются дополнительные действия. Например, обработка поверхностей для монтажа кондиционера, необходимость работ с гипсокартоном или кафелем.

Штробление стен под кондиционер

Для его бытовой версии, имеющей внутренний и внешний блоки, необходимы особые параметры для штробы. Наименьшая ширина — 6 см, глубина – 5 см. Только так вся начинка аппаратуры сможет разместиться в стене. В неё включены:

• пара трубок с утепляющими материалами;
• два кабеля;
• гофра, отводящая конденсат без урона.

Штробление гипсокартона

Данный материал довольно хрупок и тонок. И его штробление под розетки и прочие задачи невозможно. Провода укладываются за ним.

Создать в нём отверстия под розетки можно с помощью насадки – коронки, ставящейся на дрель или перфоратор.

Штроба в кафельном полу

Этим материалом обычно покрываются поверхности в ванной и кухни. Возникает дилемма, чем штробят стены в таких помещениях для проводки?

Необходим аппарат с алмазными дисками болгарка или штроборез. Перфоратор в данной ситуации только повредит плитку.
