Прокладка проводов в гофре: сколько можно проложить

Распространенные ошибки

При самостоятельной укладке кабелей стоит избегать основных ошибок:

• не экономить на сечении и правильном виде кабелей. Это может привезти к перегреву провода и его возгоранию;
• не делать скрутки вместо спаек и клеммных соединений;
• не производить вывод на выключатель «ноля». Такой метод подключения приводит к тому, что осветительные приборы «бьются током» даже в выключенном состоянии;
• не стоит выбирать слишком узкую гофру или металлорукав. По нормам установки жгут должен занимать не более 40% площади;
• трассы кабелей при монтаже не должны пересекаться. Если избежать пересечения невозможно, место стыка должно быть качественно изолировано;
• нельзя натягивать потолок, предварительно не «прозвонив» все провода (без исключения).

Поменять проводку под натяжным потолком довольно сложная задача. Если есть сомнения в собственных силах, лучше эту работу доверить профессионалам. Ведь даже не каждый электрик может учесть все нюансы и правильно проложить электропроводку.

Если нанять профессионала по ряду причин невозможно, то устройство подсветки лучше вынести за пределы ПВХ-пленки. Например, поместить софиты в гипсокартоновый подвесной потолок (короб). Так, в случае поломки, добраться до проблемного места будет проще.

Как завести провод в шланг

Правильное соединение тетивы с гофрированной проволокой

Рекомендуется проводить работы вместе. Это связано с алгоритмом действий.

1. Снимите конец провода (разновидность троса или веревки) с трубы и подсоедините его к устанавливаемому кабелю. В обмотке провода проделывается отверстие, через него проталкивается тонкая проволока и надежно фиксируется скручиванием.
2. Выравнивают трубу по всей длине, только после этого можно приступать к вживлению кабеля в гофру.
3. Один рабочий крепко держит конец трубы, с которой наматывается трос, а второй тянет проволоку сзади. Такой подход позволяет эффективно проталкивать проволоку.
4. Полностью натянутую проволоку необходимо обернуть вокруг трубы, чтобы конструкции не смещались друг относительно друга.

проволока часто застревает внутри волны. Это связано с ослаблением ее натяжения или образованием изгибов

Важно следить за состоянием трубки до конца процесса экстракции

Как провод просунуть в гофру. Как провести кабель через гофрированную трубу

Как протянуть кабель в гофре: видео с инструкцией

Монтаж кабеля в гофре чаще всего осуществляют при проведении электропроводки под гипсокартоном, а также в стяжке пола. Реже самозатухающую гофротрубу используют во время электромонтажных работ в деревянном доме. Человеку без опыта будет достаточно проблематично продеть проводник, т.к. его конец может цепляться за внутренние стенки гофрированной трубы. На самом деле технология протяжки не представляет ничего сложного, поэтому если вы не знаете, как протянуть кабель в гофре, рекомендуем ознакомиться с предоставленной ниже инструкцией.

Технология монтажа

Чтобы информация воспринималась легче, предоставим ее пошагово:

Отмерьте рулеткой и отрежьте необходимое количество гофротрубы. Резать лучше всего канцелярским ножом. Будьте аккуратны – внутри трубы находится проволока. Ее нужно перекусить бокорезами при этом, придерживая, чтобы после перекуса проволока не утонула внутри гофры. Если это произойдет, достать протяжку получится только подрезая трубу на необходимую длину.
Конец проволоки нужно соединить с кабелем. Сделать это проще всего, аккуратно загнув струну крючком и пробив край изоляции (на видео ниже наглядно показана эта технология). Альтернативный способ – просто обернуть несколько раз струну вокруг кабеля. После этого нужно обязательно заизолировать место соединения, чтобы выступы не цеплялись при протяжке проводника.
Свободный конец протяжки нужно надежно зафиксировать. Если вы работаете вдвоем с напарником, ему просто необходимо придержать проволоку. Если вы выполняете электромонтаж самостоятельно, можно закрепить протяжку на батарее, дверной ручке либо другом неподвижном объекте. Цель крепления – в дальнейшем создать натяжение, чтобы было удобнее протянуть кабель в гофре.
Последнее, что осталось – затянуть провод внутрь на всю длину

Делать это нужно осторожно, если переусердствуете с натяжением – в месте соединения протяжки и кабеля может произойти обрыв, что создаст немало хлопот.

Обзор всего мероприятия

Вот собственно и вся технология монтажа. Как вы видите, протянуть провод или кабель через гофрированную трубу не совсем сложно. Последнее, что останется – закрепить гофру на клипсах. Однако это мы предоставили наиболее удачную ситуацию. Бывают более сложные случаи, когда протянуть проводник достаточно проблематично, к примеру, если нет протяжки. Ниже мы рассмотрим все форс-мажорные ситуации.

Нестандартные случаи

Первая и самая часто встречаемая ситуация – при протяжке струну отрывает от проводника из-за сильного натяжения. В этом случае рекомендуется ту часть гофры, которая уже продета, отрезать и оставить, после чего заново соединить проволоку с концом кабеля и закончить протяжку. Два куска гофротрубы после этого соединяются изолентой.

Протянуть провод через гофру, если нет протяжки, тоже не составит труда. Достаточно просто загнуть конец проводника на 180о, чтобы он не цеплялся внутри трубы, после чего просунуть изделие на всю нужную длину. Наглядно демонстрируется данная технология на видео ниже:

Как завести провод без зонда

Если у вас мало места в квартире и нужно самому продеть длинный отрезок гофротрубы, к примеру, 30 метров, не всегда без опыта получается сделать это в комнате. В таком случае рекомендуется сначала соединить кабель со струной, после этого выйти в подъезд и на верхнем этаже к перилам закрепить свободный конец проволоки. После этого протянуть гофру до тех пор, пока задача не будет решена. Этот процесс мы также рекомендуем наглядно просмотреть на видеоуроке:

Как справиться одному

https://youtube.com/watch?v=wgi4VgQzgpw

Иногда возникает необходимость протянуть проводник в гофрированном шланге по потолку, а точнее внутри подвесной конструкции из гипсокартона. Сделать это достаточно сложно, т.к. если листы уже зашиты, монтаж нужно выполнять через штробы под светильники. В этом случае завести гофротрубу через потолок поможет

led-set.ru

Это интересно: Крепление кабель канала к стене — этапы монтажа

«Противопожарные» свойства гофры

Еще одно распространенное заблуждение — считается, что гофра обладает противопожарными свойствами. Очень часто можно встретить ситуацию, когда гофру прокладывают по горючим основаниям за подвесными потолками.

Или вовсе используют вместо стальной трубы при скрытой прокладке эл.проводки в деревянных домах.

Не забывайте, что гофротрубка предназначена для защиты кабеля от внешних воздействий, но никак не обладает локализационной способностью. При коротких замыканиях, никакая гофра или даже металлорукав могут не спасут. Огонь найдет лазейку наружу.

Вот наглядное испытание пластиковых гофрорукавов не открытым пламенем, как делают все остальные, а раскаленной проволокой. То есть, когда кабель еще не горит, а только максимально нагрелся от перегрузок или КЗ:

Спрашивается, и как такая «защита» спасет ваши деревянные конструкции в случае отказа автоматического выключателя?

Скрытые электропроводки по горючим основаниям должны прокладываться в стальной трубе, обладающей локализационной способностью, либо с применением слоя из негорючего материала типа ГКЛ, с использованием фальшстен.

Некоторые задаются вопросом, а откуда может возникнуть КЗ посередине кабеля? Причин чаще всего две:

грызуны

заводской брак

Если от грызунов металлорукав еще как-то может спасти, то от заводского брака нет.

Как завести провод в шланг

Правильное соединение струны с устанавливаемым в гофру проводом

Работы рекомендуется выполнять вдвоем. Это обусловлено алгоритмом действий.

1. Извлечь конец проволоки (своеобразного тросика или струны) из шланга и соединить его с устанавливаемым кабелем. В обмотке провода проделывается отверстие, сквозь него просовывается тоненькая проволока и надежно фиксируется при помощи скручивания.
2. Разравнивается шланг по всей длине, лишь после этого можно приступать к заводу кабеля в гофру.
3. Один рабочий крепко держит конец трубы, с которого происходит завод кабеля, а второй вытягивает проволоку с обратной стороны. Этот подход позволяет эффективно проталкивать провод.
4. Полностью протянутый провод нужно примотать к трубе, чтобы предупредить смещение конструкций относительно друг друга.

Распространены случаи, когда провод застревает внутри гофры. Обусловлено это ослаблением его натяжения или образованием изгибов

До окончания процесса протяжки важно следить за состоянием шланга

Проводка в натяжном потолке – частые ошибки при ее монтаже

Ни одна комната не может обойтись без коммуникаций. Зачастую для эстетичного вида комнаты их тщательно маскируют. Однако только профессионалы владеют всеми тонкостями дела, они знают основные правила монтажа скрытой проводки. Все же, частые ошибки имеют место.

Давайте рассмотрим наиболее популярные среди них: Неправильное расположение профиля и соединительной коробки. В данном случае ошибка, которая часто допускается, выражается в точном пересечении алюминиевого багета и коробки с проводами. Таким образом, есть вероятность возникновения пожара.

То есть, многие «мастера» не обращают внимания на старые провода, скрытые в стене, поэтому, когда они начинают сверлить стену, то повреждают и кабели, находящиеся там. Всегда используйте гофрированный шланг, как вариант можно рассмотреть металлическую трубу. В любом случае, позаботьтесь о защите кабеля. Не забывайте, что в будущем может понадобиться обслуживание электропроводки, поэтому устанавливайте ее таким образом, чтобы иметь возможность легкого доступа.

В каких случаях гофра нужна, а в каких нет

Если предполагается применение кабеля с защитой от горения (к примеру, ВВГнг-LS 3х1.5 плоский), то в большинстве случаев гофра не нужна. Однако имеются исключения. Если проводник необходимо уложить в землю или существует вероятность его повреждения, то гофра обязательна к использованию. Например, при заливке стяжки из бетона, или когда планируется в будущем заменить его. Только заметим, что в данной ситуации ПВХ гофра не подойдет. Металлический вариант в этом случае будет более уместен. Нет ограничений на использование защитной трубки при укладке линий телефона, Интернета и т.д. Прокладка нескольких кабелей в одной гофре по правилам ПУЭ допускается, в частности групповых линий освещения и розеток. Однако стоит помнить, что в случае замены вышедшего из строя проводника эта задача может стать затруднительной и небезопасной.

При монтаже внутренней проводки (не кабеля) гофра обязательна к использованию. Кабель же можно в таких случаях поместить в гофру, если существует вероятность его замены. Однако такой проводник должен быть гибким и защитная трубка подбирается на 1 размер больше. В ПУЭ сообщается, что при монтаже силового кабеля в каркасных или деревянных сооружениях, использование гофры категорически запрещается. Также, если прокладка кабеля планируется проводиться в стене, под полом или плинтусом, нужда в использовании гофры отпадает. Согласно ПУЭ, требования к гофре намного жестче, чем к самому кабелю. При внутренней проводке вокруг такой защитной трубки должно быть минимум 10см штукатурки или другого несгораемого материала. К монтажу кабеля таких условий нет.

Крепеж и монтаж

Для кирпичных и бетонных стен все специалисты рекомендуют использовать в качестве крепления дюбель-хомут или UW. В просторечии ее также часто называют «увэшкой». Для работы с шнурами 3х1,5 или 3х2,5 потребуется крепление с маркировкой 5/10. Для просверливания отверстий под крепление используется сверло с диаметром в 6 мм. Дюбель во время монтажа обхватывается кабелем и вставляется в отверстие, ключевые в системе усики становятся распоркой, которая заклинивается в штробе.

Отдельно следует отметить случаи, когда кабель требуется повернуть на 90 градусов. Делать это следует аккуратно, обеспечив достаточный радиус поворота. Точные числа можно найти в технических характеристиках используемого кабеля.

Электропроводка по потолку: за и против

Преимущества электрической проводки по потолку:

• Облегчается монтаж, поскольку на потолочной поверхности помещения уже сделана стяжка, подходящая по параметрам для гофрированного материала.
• Можно сразу прокладывать кабельную линию, так как нет необходимости снова заливать потолок.

Это относится к ситуации, когда качество покрытия соответствует приемлемому уровню.

Учитывается перспектива, поскольку потом можно сделать натяжные или гипсокартонные потолки.

Гипсокартоном можно оформлять не всю потолочную площадь. Часто делают многоуровневые потолки на некоторых участках.

Недостаток, связанный с уменьшением высоты помещения, относится только к натяжному варианту потолка.

Монтаж кабеля в гофре.

Заключение

При грамотном подборе материалов выполнить монтажные работы по прокладке гофры с кабельными линиями внутри несложно

Важно соблюдать все требования ПУЭ.

С помощью фабричного «кондуктора»

Большинство производителей гофрированных шлангов для монтажа электропроводки встраивают в изделие стальную струну (кондуктор). К одному из её концов прочно прикрепляют кабель, после чего тянут второй конец до тех пор, пока кабель не будет полностью затянут в гофротрубу. Это самый простой способ, но и здесь есть свои нюансы. Во-первых, для протяжки провода в гофрированном шланге, особенно длинном, требуется помощник, а во-вторых — гибкую трубу нужно зафиксировать, чтобы она не двигалась вместе с кабелем.

ФОТО: 5domov.ruКак правило, гофрированный шланг оснащается кондуктором из стальной проволоки для протяжки кабеля

Штробление стен

Если ситуация такова, что на голые черновые стены кабель положить не удается или слой штукатурки слишком тонок, то стены придется штробить. Борозда или прямоугольная выемка в стене для кабеля и называется штробой. Сделать ее просто, но зачастую весьма трудоемко.

Начинать следует с разметки. После этого выбирается инструмент для данной работы: болгарка, перфоратор или штроборез. Электрический штроборез по причине дороговизны используют не все, хотя он очень удобен. Гораздо чаще используется болгарка или перфоратор. При работе с этими инструментами необходимо надевать защитные очки и одежду. Поднятая пыль может быть такой густой, что вы ничего не увидите на расстоянии вытянутой руки. Если нет электроинструмента, штробить придется зубилом и молотком. Это очень трудоемко, к тому же выемка получится неровной, и есть опасность, что часть штукатурки отвалится.

Штроба в бетонной стене

Глубина штробы должна быть достаточной для того, чтобы кабель скрылся в ней с запасом. Учтите, что в данном случае коробка под розетку обычно устанавливается в стену. Аккуратнее и проще работать болгаркой, особенно если проводов в штробе несколько. Для резки штукатурки или кирпича используют сменные диски по камню, для твердого железобетона — алмазные насадки. По всей линии протяженности кабеля прорезаются 2 параллельно идущие линии на достаточную глубину, чтобы скрыть провод, и еще пара миллиметров берется про запас (еще нужно скрыть крепеж).

После того как кабель закреплен в штробе, его покрывают штукатуркой — цементной или гипсовой

Ширина штробы зависит от количества проводов. При этом необходимо помнить, что они должны располагаться на расстоянии 3–5 мм друг от друга. Прорезав эти 2 линии, при помощи обычного долота или перфоратора сбейте перемычку между ними — и штроба готова. Теперь в нее можно монтировать кабель. Провод крепится все теми же увэшками. Теперь штробу можно замазывать штукатуркой. Перед тем как это сделать, необходимо еще раз проверить, все ли на месте и на достаточную ли длину выдвинуты концы проводов.

После того как проводка уложена в штробу и оштукатурена, можно приступать к другим видам отделки

До оштукатуривания нужно вычистить пыль из штроб щеткой и покрыть выемку грунтовкой. После этого развести необходимое количество штукатурной смеси и наносить ее шпателем, вдавливая внутрь штробы. Затем широким шпателем нужно удалить излишки штукатурки и оставить смесь высыхать примерно на сутки. В местах, где будут располагаться разветвительные коробки, провода остаются висеть пучками.

Концы проводов скручиваются вместе и изолируются

Коробки монтируются после заделывания штроб, поскольку не всегда ясно, на какую глубину их устанавливать.

Где лучше располагать проводку под натяжным потолком

Сразу можно сказать, что нельзя монтировать жгуты электропроводки в щели между плитами, это все равно, что уложить кабель на гильотинные ножницы. Плиты перекрытия, особенно в новых домах, могут «играть» в процессе усадки до 5 лет. Концы арматуры и острые края на стыках бетонных плит перебили не одну проводку под натяжной потолок.

Линии, вдоль которых укладываются жгуты проводки, размечаются на перекрытиях только после сборки подвесов и багетов. Обычно это центральная линия потолка или плиты, находящейся в ближе всех к центру помещения.

В доме лучше прокладывать кабеля под натяжным потолком вдоль стены

Технология монтажа

Предлагаем ознакомиться с основными требованиями к монтажу проводки в гофрированных трубах, частыми ошибками и простыми способами, позволяющими протянуть стяжку кабелей через гофру.

Требования и ошибки

Выполняя прокладку проводки в гофрированной трубе, следите за соблюдением следующих условий:

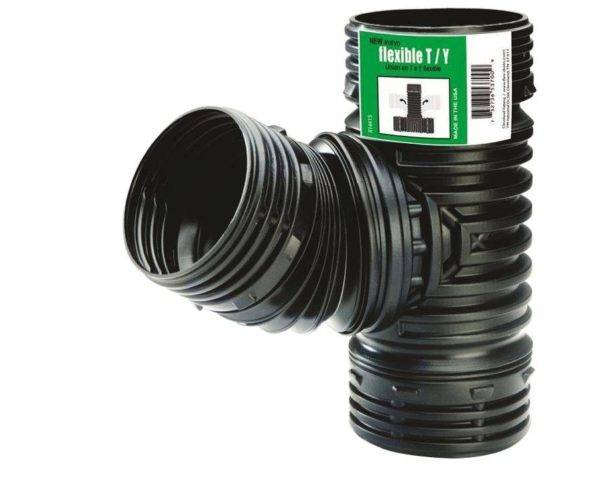

• протяженность одного участка без транзитных элементов (муфт, тройников, разветвителей) не должна превышать 25 м, количество поворотов – до четырех;
• на острый угол нельзя устанавливать цельный гофрорукав;
• избегайте близкого расположения двух и более поворотов трассы;
• угол поворота должен быть больше 90 градусов, радиус – желательно больше;
• две гофрированные трубы следует располагать на расстоянии не менее 200 мм друг от друга;
• не соединяйте трубы при помощи изоленты – желательно использовать соединительные аксессуары, располагая их на середине участка, поворотах и углах;
• одна гофра – одна кабельная сеть;
• силовые и слаботочные линии следует отделять друг от друга (нормативы прописаны в ПУЭ).

Как протянуть кабель внутри гофры

Для протягивания проводки через гофру нужно воспользоваться жесткой проволокой. Ее намного проще продеть через протяженные линии. Затем кабель крепится за конец проволоки. Если планируется продеть группу проводов, то их объединяют в прочный жгут, обмотанный стяжкой или ПВХ-изолентой по всей длине. Второй вариант лучше, поскольку данное изделие обладает нужной гладкостью, позволяющей избежать дополнительных препятствий. Если кабель одиночный, то изолента не нужна.

Когда жгут будет готов, то нужно будет соединить его с протяжкой (проволокой) одним из следующих методов:

1. Обмотать жгут проволокой и обжать пассатижами. Подобных скруток должно быть несколько штук.
2. Просто приложите проволоку параллельно жгуту и крепко намотайте прочную изоленту. Данный вариант можно использовать как дополнение к первому.
3. Если прокладывается одиночный кабель, то сделайте отверстие в его изоляции на расстоянии 40-50 мм от края, и сквозь него проденьте проволоку.

Независимо от выбранного метода, если используется жгут, то край нужно аккуратно обмотать изолентой, создав гладкий конус.

Последний этап – протяжка жгута через гофру. В идеале процедуру следует выполнять вместе с товарищем: один человек держит протяжку, другой проталкивает жгут. Без лишней пары рук действуйте следующим образом:

1. Свободный край проволоки закрепите к какому-либо неподвижному объекту.
2. Одной рукой держите гофрированное изделие, обеспечивая натяжение, другой – проталкивайте жгут внутрь. Не прикладывайте много сил, иначе протяжка может соскочить со жгута. Если это произошло, то разрежьте гофру на том участке, до которого был продет кабель, затем повторите процедуру с соединением проволоки и жгута. Впрочем, полностью удалять часть гофры необязательно – стыки можно соединить изолентой. Если требуется повышенная защита от влаги или огня, то такой вариант неуместен.

Основное предназначение гофры – защита кабеля и провода от механических повреждений, воздействий высоких и низких температур, влаги, ультрафиолета, химических веществ и других факторов окружающей среды

Ни одно изделие не может гарантировать абсолютной защиты проводки, поэтому важно научиться правильно выбирать трубки в зависимости от конкретных потребностей

Особенности использования металлического гофра

Металлическая гофра требуется соединять с контуром заземления громоотвода, а также защищать от коррозии. Сопротивление заземленной гофрированной трубы до места выхода на шину не должно превышать 10 Ом.

Он прокладывается с таким учетом, чтобы избегать мест скопления влаги, а стыки соединения с распределительными коробками в обязательном порядке изолируются при помощи герметика или штатных средств.

При соблюдении данных требований допускается прокладка кабеля в металлическом гофре по стенам зданий как снаружи, так и внутри. Если же условия герметизации не соблюдаются, то попадание в систему даже небольшого количества воды способно привести к полной неисправности линии.

Запрещено использовать металлическую гофру в санузлах и ванных комнатах, кроме случаев прохождения под полом и покрытия заземлительной сеткой.

Безопасный монтаж

Перед установкой кабеля убедитесь в его целостности. Специальные распределительные коробки применяются для каждого отдельного участка. Избегайте любых скруток, уменьшающих надежность системы в целом. Описанные выше короба размещаются на стенах на безопасной высоте, чтобы исключить попадание влаги при затоплении или вмешательство детей. В некоторых случаях подобранная высота может быть минимальной.

Монтажную коробку возможно установить прямо в полу. В таком случае она должна быть защищена прочной съемной крышкой, которая свободно снимается, чтобы при необходимости мастер мог получить доступ к содержимому. Не забывайте о возможности создания схемы половой разводки, что в дальнейшем облегчит поиск нужного узла или провода.

Распаечная коробка в полу

Еще одно важное условие для повышения уровня безопасности электропроводки — правильность заполнения гофры. Не пытайтесь запихнуть внутрь такой трубки множество проводов. Около 60% от всего пространства трубки желательно оставлять пустым

Максимальная протяженность одной линии (от распределительного щитка до розетки или выключателя) не должна превышать 20 м. При размещении под прямым углом следите за тем, чтобы кабелей было не более двух. Впрочем, аналогична рекомендация и для ситуаций с более острыми углами. Постарайтесь избежать любых острых изгибов

Около 60% от всего пространства трубки желательно оставлять пустым. Максимальная протяженность одной линии (от распределительного щитка до розетки или выключателя) не должна превышать 20 м. При размещении под прямым углом следите за тем, чтобы кабелей было не более двух. Впрочем, аналогична рекомендация и для ситуаций с более острыми углами. Постарайтесь избежать любых острых изгибов.

В деревянных домах недопустимо размещение проводов по лагам. Монтаж осуществляется при помощи заранее просверливаемых технических отверстий. При использовании деревянных частей они должны обрабатываться качественным составом, предотвращающим горение. Избегайте разветвлений трассы прямо от щитка, это существенно усложнит проведение ремонтных работ при повреждении электропроводки.

Прокладка проводов в технологических отверстиях лаг

Прокладка кабельных линий в защитной гофре: ошибки и заблуждения

При выполнении электромонтажных работ, независимо от выбранного способа, существует универсальное требование, касающееся:

• процесса паяния;
• установки клемм;
• опрессовывания проводов в местах соединений.

Следует обеспечить доступ для осмотра контактных участков кабельных линий. Поэтому при монтаже гофрированной трубы с кабелем, ставят распределительные коробки для монтажа стыков.

Согласно ПУЭ, нужно отделять основную кабельную линию от резервной. С этой целью они берутся разные гофрированные трубы. Это касается также жил рабочего, аварийного освещения. Гофры с такими проводами обязательно разделяются территориально.

Пластиковая гофра не относится к категории несгораемых изделий. Их допускается закладывать внутрь кирпичной или бетонной стены (нужно штробить).

При любом варианте, например, при прохождении скрытой проводки по дереву (если дом деревянный), нужно использовать несгораемые прокладки:

• оштукатуренные;
• цементные;
• асбестовые.

Пример правильной разводкиИсточник stroypomochnik.ru

Прокладочный слой позволит отделить гофру от поверхности стены примерно на 10 мм (меньше не допускается по ПУЭ). Если выбирается пластиковая гофрированная труба для прокладки линии по несгораемой поверхности, надо обеспечить дистанцию от горючих мест не меньше, чем 10 см.

Особенности использования металлического гофра

Металлическая гофра требуется соединять с контуром заземления громоотвода, а также защищать от коррозии. Сопротивление заземленной гофрированной трубы до места выхода на шину не должно превышать 10 Ом.

Он прокладывается с таким учетом, чтобы избегать мест скопления влаги, а стыки соединения с распределительными коробками в обязательном порядке изолируются при помощи герметика или штатных средств.

При соблюдении данных требований допускается прокладка кабеля в металлическом гофре по стенам зданий как снаружи, так и внутри. Если же условия герметизации не соблюдаются, то попадание в систему даже небольшого количества воды способно привести к полной неисправности линии.

Запрещено использовать металлическую гофру в санузлах и ванных комнатах, кроме случаев прохождения под полом и покрытия заземлительной сеткой.

Прокладка кабеля в гофре

Прокладка по стене кабеля в гофре может выполняться при помощи специальных клипс, диаметр которых подбирается в соответствии с сечением гофротрубы. Этот способ крепления выглядит наиболее эстетично, но в скрытых местах, как правило применяются скобы из металлической упаковочной ленты, закрепляемые при помощи дюбель-гвоздей.

Для стыковки кусков гофры применяются недорогие соединительные муфты. Если на данном участке нет соединений кабелей, то допускается место крепления трубы к муфте заклеивается герметиком, в ином случае следует применять более надежные методы изоляции. Для проходов через стены подбираются специальные гильзы, которые также при необходимости герметизируются.

Очень важно при прокладке избегать перегибов гофры менее разрешенного радиуса, такая информация обычно указывается изготовителем на упаковке изделия

Следы от кабеля на обоях

Очень часто в старых домах можно встретить грязные следы от кабеля на стенах. Это темно-ржавые полосы, по которым легко прослеживаются трассы проводки.

Эти полосы могут быть настолько видны, что даже иногда проступают через несколько слоев обоев.

Конечно гостовский кабель ВВГнГ-Ls не обязательно должен дать такой эффект, но однозначного ответа вы не получите, пока на личном опыте не убедитесь в качестве той или иной продукции.

Причем эффект может сказаться не сразу, а лет через 10-15. Кроме этого, не забывайте:

об увеличении естественных утечек тока голого кабеля под штукатуркой

и про возможное влияние компонентов штукатурки на изоляцию

Материалы для изготовления

Гофрированный шланг для проводки или просто гофра — это полая трубка специальной формы, защищающая провода от надломов и не допускающая их намокания. По внешнему виду изделие представляет собой чередование колец: тонких и плотных широких, большего диаметра.

В разрезе – это трубка напоминающая гребенку с выступами. Такая конструкция гарантирует высокую жесткость от поперечных нагрузок, которую обеспечивают плотные наружные кольца, и гибкость от тонких внутренних колец.

Шланг гофрированный для проводки, может изготавливаться из:

• Полиэтилена низкого давления. Этот материал имеет отличные пластические свойства – он хорошо гнется.
• Полиэтилена высокого давления. Применяется для изготовления двухслойной гофры.
• Полипропилена. Используется в монолитном строительстве, при укладке электропроводных каналов.
• Поливинилхлорида — практически не горит.
• Полиамида. Надежно обеспечивает защиту от влаги.
• Металла. Имеет более высокие показатели на излом, устойчивость к низким температурам.

Его особенности представлены в таблице:

Преимущества

Недостатки

Длительный период эксплуатации. Легкая прокладка кабеля и провода, без использования специального инструмента. Хорошая гибкость, без образования микротрещин, напряжений внутри гофры и нарушения ее проходного сечения. Стойкость проводки от небольших механических повреждений, от воздействия грызунов, внешней среды. При наличии заземления трубы, дополнительно защищает человека от удара током. Защищает провода от пожара. Небольшая масса.

При накоплении внутри влаги снижаются защитные свойства изоляции. Окисляется. Высока цена.

Материал для изготовления и сфера применения

При изготовлении гофрированной трубы для монтажа электропроводки используются самые разные материалы:

1. Поливинилхлорид (ПВХ) – материал отличается небольшим весом и самозатухающими характеристиками. Такие шланги обычно выпускаются в сером цвете и используются для прокладки в сухих помещениях, поскольку чувствительны к воздействию прямых УФ-лучей и неустойчивы к воздействию влаги.
2. Полипропилен (ППР). Гофра из этого материала устойчива к горению, прямым солнечным лучам и воздействию влаги. Полипропиленовые шланги используются для монтажа электропроводки снаружи и в помещениях с повышенной влажностью. Как правило, цвет таких труб — синий.
3. Полиэтилен низкого давления (ПНД). Материал отличается высоким уровнем влагостойкости, поэтому такие шланги используют для монтажа проводки с наружной стороны зданий и в помещениях с высоким уровнем влажности. ПНД горюч, что делает его непригодным для использования в деревянных сооружениях. Допускается применение таких гофрошлангов в стяжках и в конструкциях из негорючих материалов. Изготавливается в чёрном или оранжевом цвете.
4. Полиэтилен высокого давления (ПВД). Материал горюч, поэтому должен монтироваться внутри конструкций, не допускающих возгорание (пеноблок, ж/б изделия и т. п.).
5. Полиамид (ПА). Это довольно гибкий материал, отличающийся высокой устойчивостью к механическому и физическому воздействию. Гофрошланги из полиамида могут эксплуатироваться в широком температурном диапазоне +60…+150 °C, прокладываются снаружи и внутри помещений, а также не поддерживают горение. Полиамидные гофрированные трубы выпускаются в тёмно-сером цвете.
6. Металлическая гофра. В основном производится из прочной и устойчивой к коррозии нержавеющей стали. Этот металл отлично переносит агрессивные среды и защищает кабель от различных механических воздействий. Металлические гофрошланги используются для внутреннего и наружного монтажа электропроводки, а также внутри конструкций из горючих и негорючих материалов, на улице при прокладке подземных и воздушных коммуникаций.

Как спрятать провода от телевизора на стене

Не будем изобретать велосипед, а просто воспользуемся готовыми решениями того, как убрать провода от телевизора на стене. Они учитывают не только эстетическую сторону вопроса, но и грамотное техническое выполнение:

1. Закладка проводов в штробы.
2. Замаскировывание шнуров за предметами интерьера.
3. Использование кабель-каналов.
4. Декор проводов на стене.
5. Комбинирование методов.

Безопасный, но занимающий много времени и финансов, способ закрыть шнур – спрятать его внутри стены.

Если стена из бетона

Основной и наиболее надежный способ спрятать телевизионные провода на бетонной поверхности – штробление. Сразу нужно сказать, что при выполнении таких работ образуется очень много пыли поэтому метод приемлем для начальной стадии ремонта квартиры. Штробление представляет собой прокладывание монтажных каналов для скрытой проводки в толще бетона механическим способом с использованием перфоратора и специальных фрезерных коронок для электродрели.

Электропроводку желательно прокладывать на стадии ремонта, лучше – планировки помещения.

Перед тем, как прокладывать штробы, заранее нужно определить места где они пройдут. Количество и назначение кабелей, которые будут в них замаскированы. Обозначить места входа и выхода проводки из стены, расположение соединительных коробок и розеток. Чтобы не повредить, ранее проложенную, скрытую проводку, понадобиться детектор обнаружения проводов в стене. Штробы по бетонной поверхности желательно прокладывать по вертикальным и горизонтальным направлениям.

Пока стены голые, на них нет декора, разрушения будут минимальными.

Стена из гипсокартона

Скрывать тв-кабели под гипсокартонной поверхность значительно проще и быстрее, чем в бетоне.

Монтаж электропроводки под гипсокартон намного проще, чем в бетон.

Предположим, что крепление телевизора к стене уже установлено, осталось подвести провода:

1. Размечаем на гипсокартоне места расположения телевизора, розетки для него и выхода кабеля.
2. Вырезаем технологические отверстия для установки розеток.
3. Берем капроновый шнур, закрепляем на его конце гайку и запускаем за гипсокартон из верхнего отверстия в нижнее.
4. При помощи изоленты крепим к шнуру кабель и, подтягивая аккуратно шнур за верхний конец, закладываем кабель на место.

При горизонтальном направлении закладки, провод затягивается аналогичным образом с использованием проволоки.

Прокладывать шнур требуется в специальной гофрированной трубе, у которой есть сертификат пожаробезопасности.

Маскировка при помощи кабель-канала

В квартире свежий ремонт, обновленный интерьер, плазма на стене и ползущие провода к ней – картина так себе. Как задекорировать провода от телевизора на стене без разрушений и пыли. Здесь, как нельзя кстати, окажутся специальные каналы для проводки поверх стены.

Пластиковые каналы, куда вкладывают шнур, называют кабель-каналами.

Сегодня, такие средства, для прокладки электрокоммуникаций, представлены в огромном ассортименте, от обычных коробов из пластика до элементов декора помещения, на вкус самого взыскательного покупателя. Крепление таких каналов на поверхности стены не вызовет особых затруднений, это можно сделать при помощи дюбелей, саморезов или «жидких гвоздей».

Это один из удобнейших вариантов скрывания электропроводов, применяемый после завершения финишных отделочных работ.

Маскировка при помощи мебели

Скрыть провода для подключения телевизора за мебелью или ее элементами, наверное, самое простое решение вопроса, из всех возможных. Тем более, что сегодня мебель, предназначенная для установки бытовой техники, соответствует требованиям времени.

Под телевизором можно разместить навесную панель со встроенным отсеком для проводки, с закрывающейся дверцей.

Многие производители мебели оснащают свои изделия специальными технологическими отверстиями для подвода проводов с тыльной стороны, что очень практично. Такой подход позволяет убирать кабели без ущерба для стен и не нарушать общий дизайн помещения.

Наиболее распространенным способом спрятать шнур, идущий от телевизора – разместить под ним практичную мебель.
