Как проверить ТЭН на водонагревателе: мультиметром, тестером и без приборов

Как проверить ТЭН водонагревателя?

Проверяется бойлер на исправность электронагревателя в порядке, идентичном описанному выше. Единственная особенность этой процедуры заключается в том, что, помимо нагревательного элемента, также нужно проверить терморегулятор. Значение сопротивления исправных ТЭНов водонагревателей в зависимости от марки устройств может составлять от 0,37 до 0, 71 МОм.

Как и было сказано, после диагностики электронагревателя следует проверить, нет ли пробоя на корпусную часть. Как прозвонить нагревательный элемент с помощью мультиметра, мы уже рассказали: нужно установить измеритель в режим зуммера, а затем, касаясь контактов щупами мультиметра, прислушиваться к сигналам, которые издает прибор.

УЗО для водонагревателя

УЗО – это специальное устройство, которое помогает защищать водонагреватель от утечек тока. УЗО выглядит, как небольшая коробочка, на которой есть две лампочки и одна кнопка.

Принцип работы заключается в следующем:

УЗО устанавливают прямо перед самим водонагревателем, через УЗО проходит весь электрический ток, который и питает механизм бойлера.
Как только внутри бойлера произойдет утечка тока, которая может стать опасна для жизни, УЗО уловит утечку и выключит всю систему. Работа УЗО происходит за счет специальный датчиков и переключателей.

Как выглядит УЗО

Причины отключения УЗО:

Неправильное расположение УЗО. Если УЗО подключить не в том месте, то система будет проводить сквозь себя не тот электрический ток, который нужно, поэтому в случае поломки система не сможет защитить человека от утечки тока.
Повреждена изоляция ТЭНа. Данная функция защищает всю систему от прохождения тока сквозь воду. В старых или неизвестных дешевых моделях данный элемент может повреждаться, поэтому даже при обычном мытье рук человека может ударить током.
Утечка тока. Частой причиной отключения УЗО является перебитый кабель или любой другой провод внутри бойлера. В частых случаях кабель повреждается изнутри, поэтому ток передается на корпус бойлера, а так как он металлический, то при прикосновении удар может быть очень сильным. В данном случае придется разобрать водонагреватель и проверить его изнутри.

Важно установить УЗО правильно, ведь именно оно и спасает от пожаров, взрывов и других различных ситуаций, которые могут нанести вред окружающим

Общие принципы проверки исправности ТЭНа с помощью мультиметра

Прозвонку ТЭНа мультиметром, независимо от типа оборудования, в котором он установлен, можно проводить после того , как будет рассчитано на нем сопротивление и мощность. Эти величины взаимосвязаны. Первый показатель определяют по паспортным данным оборудования. Его знать необходимо, чтобы правильно выставить диапазон тестирования по сопротивлению. После точного определения сопротивления ТЭНа, определяют его фактическую мощность и насколько она соответствует паспортным данным.

Проверка сопротивления ТЭН

Устанавливают мощность нагревателя. Ее можно посмотреть в паспорте оборудования. Напряжение для домашней сети обычно 220 В. После этого можно определить силу тока по простой формуле:

І=Р:U, А.

По Закону Ома можно найти сопротивление:

R=U/І, Ом.

Пример определения сопротивления для популярных по мощности ТЭНов. Для этого предварительно замерив сопротивление по мультиметру:

1000 Вт — 48.4 Ом;
1500 Вт — 32.27 Ом;
2000 Вт — 24.2 Ом;
2500 Вт — 19.36 Ом.

Как замерить мощность ТЭНа мультиметром

Далее измерив сопротивления на ТЭНах мультиметром можно определить фактическую мощность, сопоставить ее с паспортными показателями и определив возможность таких нагревателей обеспечить нужную температуру нагрева и возможную опасность перегрева спиралей.

Р=U2/R, Вт

Примеры расчета фактической мощности ТЭНа по измеренному сопротивлению мультиметром:
49 Ом, фактическая мощность 987 Вт, что ниже нормативной 1000 Вт, оборудование будет дольше нагревать среду;

25 Ом, фактическая мощность 1760 Вт против 1500 Вт, перегрев элемента на 17.3 %;
20 Ом, фактическая мощность 2200 Вт против 2000 Вт, перегрев элемента на 11.0 %;
15 Ом, фактическая мощность 2933 ВТ против 2500 Вт, перегрев элемента на 17.3 %

Стандартная проверка ТЭНа мультиметром

Для всех моделей нагревательного оборудования существует общая методика проверки ТЭНов мультиметром. Сюда входит обязательные мероприятия по технике безопасности при работе с электрооборудованием. Перед началом работ все бытовые устройства должны быть отключены от электросети с визуальным разрывом. Например, вилка питающего провода должна быть вынута из розетки.

Стандартная проверка больше всего применима, когда выполняется тестирование на исправность ТЭНа водонагревателя. При ее проведении потребуется отключить питающие проводники от разъемов ТЭНа.

После этого мультиметр включают в режиме омметра. Для мощности греющих узлов до 2.5 кВт достаточный предел 200 Ом. Далее щупами измерителя прикасаются к клеммам ТЭНа. По полученным данным анализируют состояние греющих элементов:

сопротивление соответствует расчетному показателю — трубчатый элемент работоспособен;
сопротивление равное 0 Ом — это внутреннее замыкание элемента, необходима замена;
сопротивление 1 Ом, обрыв спиральной нити, необходима замена.

Пробой ТЭНа на корпус

Это явление относится к аварийному и создает опасность поражения электротоком человека, при касании его к корпусу, и даже при использовании горячей водой из бойлера и котла . Особенно опасно это явление, если поврежденное электрооборудование не имеет надежной линии заземления.

Для того, чтобы проверить исправность, мультиметр переводят в прозвоночный режим «зуммер». Первый щуп измерителя подключается к выводу ТЭНа, второй к корпусу. Допускается выполнять соединение его с заземляющей клеммой элемента.

При обнаружении пробоя будет звучать зуммер. Владельцу оборудования предстоит обязательная замена ТЭНа и контроль работоспособности защитного заземления.

Технология проверки ТЭНов мультиметром для различного нагревательного оборудования

При том, что существуют общие подходы для тестирования ТЭНов, во многих нагревательных устройствах существуют свои отличия, вызванные конструкцией и условиями работы.

Особенности проверки

Прежде чем проверять исправность ТЭНа, необходимо рассчитать его сопротивление, воспользовавшись для этого формулой R=U2/P. Буквы в ней означают:

R – сопротивление электронагревателя.
U – величина подаваемого напряжения.
P – мощность прибора, обозначенная на его корпусе.

Знать величину сопротивления необходимо, чтобы сравнить с ней результаты, полученные при тестировании.

Рассчитав ее по приведенной формуле, можно переходить непосредственно к диагностике. Проверка ТЭНа выполняется в следующем порядке:

Отсоединить шнур прибора от электропитания.
Переключатель тестера поставить в диапазон сопротивления, в котором находится полученный при расчете показатель.
Приложить щупы мультиметра к корпусу бытового прибора и по очереди – к выходным контактам нагревателя.
Расшифруйте показания на табло мультиметра. Если тестер показывает сопротивление, равное полученному при расчетах – ТЭН исправен. Цифра «0» свидетельствует о замыкании расположенной внутри элемента спирали. Цифра «1» или бесконечность означает, что спираль оборвана.

Подробно весь процесс на видео:

Эта процедура тоже выполняется с помощью мультиметра таким образом:

Регулятором на панели тестера установить измеритель в режим зуммера.
Прикоснуться щупами к корпусу и по очереди – ко всем контактам электронагревателя.

Если при соприкосновении щупов с клеммами прибор издает сигналы на высокой частоте, это говорит о том, что электричество «пробивает» на корпус. Дотрагиваться до такого прибора, если он подключен к сети, нельзя, иначе возможен сильный удар электротоком.

Возможные неисправности

Наиболее распространенные причины выхода из строя электрообогревателей – неисправность тэн:

Накипь может вывести тэн из строя.

Перегорание расположенной внутри тэн накаливающей нити.
Замыкание накаливающего провода на корпус электронагревателя, что может привести к поражению электрическим током.
Образование большого слоя накипи на его поверхности. Накипь, образовавшаяся на поверхности, препятствует процессу теплоотдачи. Это мешает нагреву воды в бойлере и приводит к перегреву и перегоранию тэн, вследствие чего необходим ремонт водонагревателя.

Чтобы проверить их исправность, нужны элементарные знания по электротехнике, электроизмерительные приборы и инструмент.

Для выполнения проверки и ремонта могут понадобиться:

тестер (омметр) или цифровой мультиметр;
контрольная лампа;
мегомметр (по возможности);
пассатижи;
отвертки (крестовая и плоская).

Технология проверки

Для прозвонки проводов мультиметр переводят в режим зуммера

При неполадках с бойлером следует проверить ТЭН на водонагревателе мультиметром – это самый надежный и точный способ оценки состояния детали. Перед тем как начать тестирование, нужно отделить от элемента токопроводящие проводники.

Последовательность проверочных работ:

Переключатель устройства ставится на спектр значений, куда должен попадать показатель ТЭНа. Его можно вычислить, зная потребляемую мощность прибора и его рабочее напряжение. Чем больше первый параметр, тем меньше значение сопротивления.
Щупы измерительного устройства ставятся к контактам прозваниваемого ТЭНа.
Если деталь не пришла в негодность, на дисплее вскоре обозначится цифровой показатель, близкий к полученному при расчетах. Цифра «0» на экране сигнализирует о ситуации короткого замыкания. Если на дисплее с левой стороны показалась единица, скорее всего, спираль элемента оборвалась. Использование аналогового измерителя в такой ситуации показывает бесконечность.
Затем ТЭН тестируется на электропробой. Переключатель устанавливают в положение типа «зуммер». Работают одним щупом. Им последовательно прикасаются к выводам нагревателя. Если мультиметр не издает никаких звуков, результаты проверки удовлетворительны. Если имел место высокий писк, произошло замыкание нагревателя на корпус.

Показатель терморегулятора замеряется способом, аналогичным описанному в пунктах 1-3. При столкновении с единицей, указывающей на обрыв, нажимают на кнопку блока предохранения. Когда термостат снова сможет работать, замеры продолжают.

Где находится

Узнайте расположение нагревательного устройства машины из инструкции. В зависимости от модели оно может находиться в различных местах прибора. Если инструкция к машине не сохранилась, найти элемент в домашних условиях можно самостоятельно:

Необходимо положить прибор на боковую сторону. Нужный элемент может находиться на дне.
На место нахождения ТЭНа указывают большие размеры задней панели. Чтобы убедиться в том, что устройство находится в задней части бытовой техники, панель можно снять.
Поиск ТЭНа также ведется через барабан. Для удобства поисков можно использовать фонарик.

Полная разборка утюга. Детали утюга — их название

Для ремонта утюга, обычно необходима полная, подетальная разборка, — если ремонт не заключается в неисправности сетевого шнура.

На фотоснимке фото 1 показана причина неисправности утюга. Контакт терморегулятора фото 1 соединяется проводом с контактом тена фото 2. Соединяющий провод двух контактов — сталистый, по истечению срока эксплуатации провод проржавел и перегорел. Выпуск данной модификации утюга — с прошлого века, подобные утюги соответственно уже не выпускаются.

Припаивание небольшого отрезка провода выполняется с предварительным протравливанием контактов, чтобы затем нанести на контакты паяльное олово и припаять сам провод фото 3.

Причина неисправности утюга установлена и устранена, теперь в кратце ознакомимся с отдельными деталями.

На следующем фотоснимке индикаторной отверткой показана подошва утюга, в которой встроен нагревательный элемент — ТЭН фото 4.

В этом фотоснимке показан ТЭН, установленный и закрепленный на подошве утюга фото 5.

Здесь, дано изображение терморегулятора, при помощи которого, нами устанавливается заданный температурный режим нагрева фото 6.

Контактами терморегулятора осуществляется включение и отключение для предотвращения от перегрева утюга, на фотоснимке указываются контакты терморегулятора фото 7.

Биметаллическая пластина указанная на фотоснимке фото 8, — выполняет функцию подвижного контакта на замыкание и размыкание электрической цепи — по мере нагревания и остывания самой пластины.

Пальцами руки указаны две шины фото 9, к которым подсоединяется сетевой шнур.

Сопротивление спирали утюга

И в этом фотоснимке показано — как именно нужно проводить измерение сопротивления утюга. То-есть, здесь выставляется измерительный прибор в диапазон измерения сопротивления, щупы прибора соединяются с контактами тена, — дисплей прибора в этом примере будет указывать на наличие сопротивления для данного участка.

Ошибки при замене тэна

Как уже говорилось в этой статье, такой метод приведет к искривлению фланца и последующей течи. То есть, заново придется снимать бойлер со стены, все раскручивать и собирать повторно.

Никакими герметиками при замене тэнов пользоваться нельзя. Герметичность должна создаваться только за счет равномерного прижатия материала прокладки.

Какой бы на вид она не казалась целой, в любом случае при каждом вскрытии тэнов, обязательно производите замену уплотняющих элементов.

Даже если вы не нашли в своем магазине подходящего анода, никогда не устанавливайте без него тэны во внутрь бака. Мало того, что это уменьшает срок службы элементов обогрева, в итоге все это заканчивается прогоранием корпуса бака бойлера.

Далее появляется течь, без возможности восстановления или ремонта.

Правда, в некоторых дорогих моделях бойлеров стоят титановые аноды с электронным снятием потенциала.

Они как раз таки замены не требуют. Поэтому прежде чем что-либо откручивать, внимательно изучите паспорт изделия.

При промывке бака и сливе воды будьте очень внимательны, можно случайно залить водой электронную плату управления с табло, которая находится сбоку корпуса. В этом случае бойлер просто не запустится после включения.

Вы долго будете искать причину, прозванивая все клеммы, а она будет лежать буквально на поверхности. Замочить эту плату можно даже в перевернутом состоянии бойлера.

Посмотрите внимательно на отверстие, куда уходит одинокий проводок управления.

Вода может элементарно стечь по нему напрямую к электронике. Так вот, это отверстие изначально, еще до вытаскивания тэнов, лучше всего закрыть, запихав туда любой уплотнитель.

https://youtube.com/watch?v=_77LiS7L90A

Прозвон ТЭНа

По статистике, ТЭН в водонагревателе выходит из строя довольно часто. В каждом четвертом случае владельцы сталкиваются с тем, что прибор не нагревает воду, хотя все индикаторы, в том числе и датчики температуры, и терморегуляторы указывают на правильное подключение и исправность всех имеющихся проводов. Бывает, что водонагреватель бьет током, тем самым подвергая опасности людей. Иногда в приборе выключается автоматическая функция, вызывая перепады электроснабжения, неисправность и короткие замыкания по всей проводке дома.

Результатом появления всех этих неполадок является остановка функционирования тена и термостата. В этом случае не стоит сразу выбрасывать устройство и вызывать специалиста, стоит попытаться проверить самостоятельно нагревательный элемент на наличие поломки. Необходимы лишь начальные знания физики и несколько инструментов.

Процедура замены ТЭНа

Работы выполняют в следующей последовательности:

Замена ТЭНа.

Отключают бойлер от сети и перекрывают вентиль на ведущем к нему ответвлении холодного водопровода.
Открывают кран на горячей воде на любом смесителе, чтобы стравить избыточное давление в накопителе. Дожидаются момента, когда вода перестанет течь.
Закрывают выходной вентиль. Убеждаются, что и другие смесители перекрыты.
Свинчивают пробку с патрубка для сброса воды. У водонагревателей «Термекс» он расположен между точками подключения трубопроводов.
Надевают на патрубок шланг. Его конец выводят в ванну, умывальник или унитаз.
Открывают горячий кран на любом смесителе. Когда в систему начнет поступать воздух, из бойлера польется вода.
Опорожнив бак, снимают с патрубка декоративную заглушку. Для этого ее необходимо поддеть отверткой.
Выкручивают расположенный под заглушкой винт и снимают крышку. Доступ к ТЭН открыт.
Фотографируют нагреватель, чтобы не перепутать провода при подключении. Затем их отсоединяют.
Вытаскивают из трубок датчики терморегулятора.
Откручивают гайки, удерживающие фланец ТЭН.
Снимают прижимную шайбу и извлекают нагреватель. Если он не поддается, поддевают фланец отверткой.
Аналогично поступают со вторым ТЭН.

Если прибор давно не обслуживался, из него удаляют скопившуюся грязь.

Необходимо сделать следующее:

Отвинтить трубопровод от красного («горячего») патрубка и снять бойлер со стены.
Открутив 4 шурупа, отсоединить электронный блок. Это удобно делать, перевернув прибор.
Выкрутить винт, находящийся под платой, и отсоединить декоративную боковую крышку.
Наполнить бак водой, покачать его из стороны в сторону и опорожнить. Если его объем составляет 80 литров, 100 л и более, рекомендуется пригласить помощника.
Повторить операцию несколько раз.

Необходимо удалить из водонагревателя скопившуюся грязь. Далее возвращают прибор на место и устанавливают новые ТЭН. В один из них ввинчивают магниевый анод, если прежний растворился.

Сборку осуществляют в обратной последовательности.

Принцип работы устройства

Нагревательный прибор представляет собой две изолированные друг от друга емкости. Первая бочка, как правило, изготавливается из высококачественной стали, покрытой антикоррозийным покрытием, или из нержавейки.

Для организации изоляции используются инновационные материалы. Чаще всего это может быть пенополиуретан, базальтовая вата или их аналоги. Такое решение позволяет сохранять воду горячей вплоть до двух-трех суток. Если температура жидкости становится ниже заданного пользователем значения, то к нагревательному элементу подается электрический ток.

При этом, чтобы предотвратить смешивание горячей и холодной жидкости, забор последней осуществляется в верхней части устройства. В этом случае работают законы физики. Если говорить точнее, то холодная вода попросту вытесняет горячую.

Рекомендуется отрегулировать термостат на t = 60. В этом случае можно предотвратить образование накипи, что благоприятно скажется на внутренней бочке и нагревательных элементах. Но в любом случае каждый месяц необходимо включать устройство на максимум. Такое решение позволит продезинфицировать емкость, убив все вредоносные бактерии.

Как проверить тэн в электроплите

Для диагностики тэнов электрической плиты используется мультиметр. При этом проверяется такой показатель как сопротивление. Величина данной характеристики соответствует нескольким сотням Ом. В случае если величина сопротивления будет занижена, это говорит о возникновении в нем короткого замыкания. При показании равном бесконечности, будет ясно, что произошел обрыв элемента. Данные ситуации, описанные выше, предусматривают замену неисправного нагревательного инструмента.

Конфорки электрической плиты обладают четырьмя выводами. При этом в них заключаются два нагревательных компонента. Эти компоненты обладают различными размерами мощности и сопротивления.

Тэны не должны быть взаимосвязаны с корпусом. Для такого обследования нужно переключатель мультиметра переключить на диапазон, который соответствует зуммеру. Один из щупов присоединяется к выводу тэна, второй проводник подсоединяется к поверхности электроприбора. Если прозвонка издаст сигнал, значит, произошла утечка тока. Такой компонент также требует замены на исправный.

В этой статье мы подробно рассмотрим, как своими руками можно проверить исправность ТЭНа — нагревательного элемента.

В настоящее время в быту широко применяются водонагревательные приборы. Это — стиральные машины, электрочайники , электроплиты, бойлеры, и другие приборы.

Во всех этих приборах нагрев воды происходит при помощи ТЭНа — трубчатого электронагревателя.

Внутри ТЭНа находится проволочная спираль с высоким удельным электрическим сопротивлением, которая при прохождении по ней электрического тока нагревается.

Пространство между спиралью и корпусом ТЭНа заполнено электроизоляционным наполнителем с высокой теплопроводностью, который хорошо проводит тепло.

Когда электронагревательные приборы перестают нагревать воду, чаще всего виной этому — выход из строя ТЭНа.

Итак, как проверить ТЭН?

1. Перед проверкой необходимо рассчитать сопротивление ТЭНа. Для этого необходимо знать его мощность. Она обычно указывается на корпусе прибора и в паспорте к нему.

Зная мощность, рассчитываем ток, протекающий через ТЭН — это отношение мощности к напряжению электросети (220В):

I=P/U, Ампер.

После расчета тока, определяем сопротивление: отношение напряжения (220В) к току:

R=U/I, Ом.

Либо же можно сразу рассчитать сопротивление по следующей формуле:

R=U²/P, Ом.

Предположим, что у нас ТЭН мощностью 2000 Вт (2 кВт), напряжение питающей сети 220В, подставляя эти значения в формулу, получим:

Т.е. напряжение подставляем в Вольтах, мощность в Ваттах — сопротивление получаем в Омах.

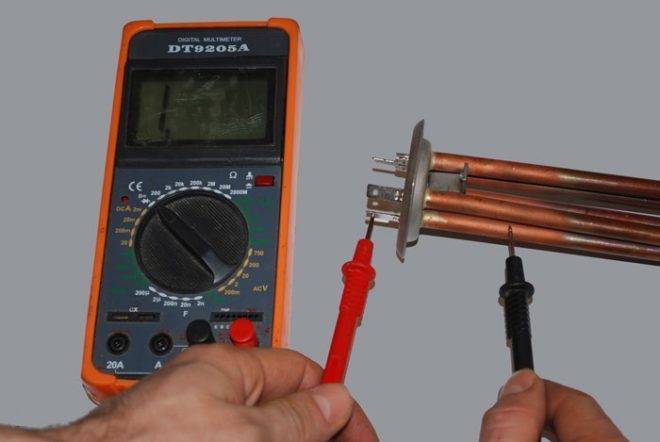

2. Теперь приступаем непосредственно к проверке ТЭНа мультиметром (тестером).

Перед проведением измерений необходимо отключить электроприбор от питающей электросети и отсоединить провода от разъемов ТЭНа.

Переводим мультиметр в режим измерения сопротивления с диапазоном 200 Ом.

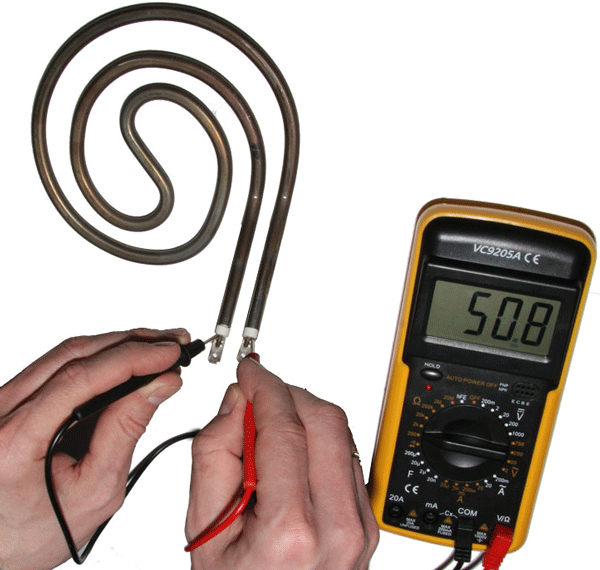

Касаемся щупами мультиметра к клеммам ТЭНа:

— если ТЭН исправен, то прибор должен показывать сопротивление, близкое к расчетному.

— если показывает ноль — значит замыкание внутри ТЭНа и его надо заменить.

— если показывает 1 (единицу) — обрыв ТЭНа и тоже замена (стрелочный тестер покажет ∞).

3. После этого проверяем пробой ТЭНа на корпус.

Переключатель прибора переводим в режим прозвонки «зуммер». Один щуп прибора подключаем к выводу ТЭНа, второй к корпусу ТЭНа (можно к клемме подключения заземления на ТЭНе).

Если пробоя на корпус нет — зуммер мультиметра не должен пищать.

Если зуммер пищит — значит ТЭН имеет пробой на корпус и требует замены.

Таким вот несложным способом можно проверить исправность трубчатого электронагревателя — ТЭНа с помощью мультиметра.

4. Но также возможен случай, когда изоляция ТЭНа со временем начинает портиться и возникает ток утечки на корпус. В этом случае для измерения сопротивления изоляции ТЭНа понадобится мегаомметр.

Если в цепи с ТЭНом установлено УЗО, то в случае ухудшениия или старения изоляции, ток утечки может может достигать величины, достаточной для срабатывания этого УЗО. Как я уже подробно объяснял в курсе по аппаратам защиты, УЗО может начать срабатывать, начиная с половины значения номинального отключающего дифференциального тока: — от 5 мА для УЗО с уставкой 10 мА; — от 15 мА для УЗО с уставкой 30 мА.

Мультиметр этого не покажет, поскольку нет короткого замыкания на корпус.

Также вы можете посмотреть, как проверить ТЭН в видеоформате:

Подпишитесь на мой канал на YouTue, и первым получайте доступ к новым видео по электрике.

Если видео было для Вас полезным, не забудьте нажать НРАВИТСЯ.

Также рекомендую прочитать:

Как прозвонить ТЭН на обрыв или короткое замыкание

Следующим важным этапом испытания работоспособности ТЭНа, является его прозвонка, для выявления двух основных неисправностей:

1. Обрыв нагревателя – токопроводящей нити, стержня или спирали внутри корпуса;

2. Короткое замыкание между его клеммами;

Пошаговая инструкция, которая поможет вам прозвонить ТЭН включает следующие действия:

1. Электроприбор отключается от сети;

2. Разбирается для доступа к контактам ТЭНа;

3. Отключаются питающие провода от нагревателя;

4. На мультиметре выбирается режим прозвонки, щупы устанавливаются в соответствующие разъемы «COM» и «VMa»;

5. Касаемся щупами выходных шпилек электронагревателя, каждый своей шпильки;

6. Возможные результаты:

— Нет сигнала – внутренний токопроводящий нагревающийся стержень, спираль или нить повреждены;

— Есть сигнал – ТЭН не поврежден, но всё еще возможно КЗ между его контактами, об этом обычно говорят близкие к нулю показатели на экране, в любом случае рекомендуется проверить сопротивление;

Если при прозвонке на дисплее будет «1» и звука зуеммера не последует – устройство повреждено, разрушен, разорван токопроводящий элемент. Именно он нагревается при включении. Чинить его нецелесообразно, обычно он просто меняется на новый.

Если же цепь прозванивается, сигнал идёт, а на дисплей отражает показатели отличные от «1» значит она целая.

Но радоваться рано, всё еще есть вероятность, что трубчатый электронагреватель неисправен, необходимо определить один из основных его показателей – внутреннее электрическое сопротивление.

Нестандартные способы проверки ТЭНов

Если нет возможности проверить ТЭН одним из выше приведенным способом, то можно провода от шнура с вилкой подключить непосредственно к выводам ТЭНа и на несколько секунд вставить вилку в розетку. Если ТЭН начнет нагреваться, то значит спираль целая

Осторожно, при проверке температуры нагрева ТЭНа рукой не обожгитесь

Для проверки сопротивления изоляции один из концов шнура, при вынутой вилке из розетки нужно отсоединить от вывода ТЭНа и присоединить его через предохранитель рассчитанный на ток защиты не более 5 А к трубке ТЭНа. Затем вставить вилку в розетку бытовой электросети. Тут время не ограничено. Если предохранитель сразу не перегорит, значит короткого замыкания спирали с корпусом нет и ТЭН исправен.

Привести все возможные способы проверки ТЭНа просто нереально. ТЭН даже можно проверить с помощью стационарного телефонного аппарата, включив его в разрыв одного из проводов, с помощью которых подключен телефон к сети. Если после подключения в снятой трубке будет сигнал, значит ТЭН исправен. Можно даже и трубку телефона не поднимать, а позвонить с мобильного телефона на него. Наличие звука звонка подтвердит целостность спирали ТЭНа.

Как проверить ТЭН?

ТЭН состоит одной или нескольких спиралей, обладающих высоким омическим сопротивлением, помещенной внутрь металлической трубки. Для проверки ТЭНа выполняется замер сопротивления устройства.

Перед выполнением проверки необходимо выполнить расчет сопротивления элемента. Для этого определяется мощность прибора она указана на корпусе нагревателя.

Сопротивление определяется как R=U2/P.

Как проверить ТЭН мультиметром

Рис: показание мультиметра «1» ТЭН в обрыве

Перед началом проверки питающие концы должны быть откинуты от нагревательного элемента.

Переключатель мультиметра переводится в диапазон измеряемого сопротивления.
Щупами прибора необходимо коснуться контактов ТЭНа, если нагреватель в исправном состоянии, на табло прибора будет показано сопротивление близкое по значению к расчетному.
Если на табло «0», внутри ТЭНа короткое замыкание.
В случае если на табло «1» обрыв спирали ТЭНа, если нагревательный элемент замерить стрелочным тестером он покажет «бесконечность».
После проверки ТЭНа на целостность необходимо проверить его на замыкание «на Землю» или по-другому на электрический пробой, на корпус.

Переключатель мультиметра ставится на прозвонку «зуммер», щупом прибора поочередно касаемся выводов ТЭН, «зуммер» должен молчать, если прибор запищал, нагревательный элемент замыкает на корпус.

Как проверить ТЭН водонагревателя

Рис: ТЭН рабочий

Токоподводящие провода необходимо отсоединить от ТЭНа водонагревателя.
Переключатель мультиметра ставится в диапазон измерения сопротивления. Измерение сопротивления зависит от мощности и рабочего потребляемого тока нагревателя.
Чем выше показания мощности нагревательного элемента, тем выше потребляемый рабочий ток и меньше значение сопротивления. значение мощности ТЭНа будет в пределах 20…60 Ом.
Аналогично измеряется значение сопротивления терморегулятора. Кроме того, в конструкции термостата предусмотрено наличие тепловой защиты, при перегреве элемента происходит выбивание устройства из сети.
В том случае если мультиметр показывает «обрыв», то на табло прибора в левой его части будет показана «1» не нужно спешить с выводом, нужно нажать на кнопку (блинкер) предохранительного устройства, термостат вернется в свое рабочее состояние и только тогда нужно продолжить измерение.
Измерение сопротивления ТЭНа водонагревателя можно проводить в нескольких диапазонах, поочередно переводя переключатель прибора, нужно только помнить, что чем выше значение сопротивления, например, 2000к тем чувствительнее реагирует прибор, нельзя касаться щупов мультиметра руками, он покажет сопротивление человеческого тела.
Ориентировочно мультиметр должен показывать при рабочем состояние элемента 0,37 или 0,71 Ом, сдвоенный ТЭН на одном фланце.

Как проверить ТЭН стиральной машины

Рис: заднее расположение ТЭНа в стиральной машине

Проверка рабочего состояния ТЭНа стиральной машины выполняется несколькими способами.

Визуальный – когда очень не хочется разбирать стиральную машину, при включении машины на максимальный температурный режим, надо посмотреть рабочее состояние электросчетчика, увеличение скорости подсчета ваших кВт, означает целостное состояние нагревательного элемента.
Но, вполне возможно, что ТЭН целый, а не работает управление включения нагревателя, в этом случае необходимо вскрыть стиральную машину и проверить нагреватель на целостность.

Обычно ТЭН расположен снизу под баком машины, за ее задней крышкой, в некоторых моделях ТЭН может находиться за передней панелью, чтобы до него добраться необходимо снять резиновую манжету с люка машины. Если машина с вертикальной установкой барабана, то ТЭН может устанавливаться за одной из боковых стенок корпуса.

Нагреватель представляет собой овальный фланец с тремя выводами крайние это фаза и нулевой вывод в центре – заземление от него отходит заземляющий желтый с зеленой полосой провод.

От контактов ТЭНа отсоединяются провода, нагреватель замеряется мультиметром в режиме измерения сопротивления, если нагревательный элемент в рабочем состоянии, то прибор покажет ориентировочно 25 – 60 Ом.

Если в левой части табло прибора показана «1» ТЭН неисправен и находится в «обрыве». Если ТЭН целый проверяем его на «утечку» переключатель прибора ставиться в диапазон мОм и заменяется сопротивление между корпусом ТЭНа и его выводами.

Как проверить воздушный ТЭН

Мультиметром можно проверить ТЭН любой конструкции, в том числе и воздушный, который являются менее долговечным элементом, чем те изделия, которые используются для нагрева воды.

Неисправность воздушных нагревательных элементов можно проверить не только с помощью мультиметра, но и визуальным осмотром.

Очень часто в местах разрыва внутренней спирали таких элементов, происходит и деформация корпуса, особенно сильно подвержены таким изменениям участки корпуса ТЭНа в местах изгиба. Даже если при проверке мультиметром формально удаётся определить исправность нагревательного устройства, но на корпусе имеются глубокие повреждения с оголением защитного герметизирующего слоя, от дальнейшего использования такого ТЭНа следует отказаться, по причине неблагоприятного прогноза дальнейшей работы нагревательного устройства.

Модели мультиметров

Электронная модель мультиметра с функцией поиска проводки в стене и аудиосигналом Узнавать сопротивление ТЭНа принято посредством мультиметров. Можно встретить цифровые и аналоговые приборы. Они используются для схожих целей, но принцип функционирования различается. Независимо от варианта, выбранного для проверки нагревателя, перед его использованием нужно убедиться в отсутствии нарушения целостности (в том числе, повреждений изоляционного покрытия) проводов, ведущих от щупов к проверяемому аппарату.

Цифровые

При приобретении нового измерительного прибора предпочтительно выбирать модели этой группы. Конструкция включает контроллер, интегральную схему и экран, на котором отображается результат измерения. По точности показаний эти изделия превосходят аналоговые. Она не определяется настройкой нулевого значения или уровнем разряда аккумулятора – пользователь просто получает численные данные. Некоторые изделия оборудованы дополнительным функционалом – с их помощью можно узнать, где спрятана проводка в толще стены, протестировать радиодетали. Если тестирование ТЭНов является частью профессиональной деятельности, рекомендуется приобрести прибор, снабженный сигнализатором. Целостность электроцепи при работе с ним детектируется посредством аудиосигнала.

Стрелочные

Аналоговый мультиметр требует осторожного обращения со щупами, чтобы не вывести прибор из строя Такие устройства напрямую подключаются к объекту тестирования. Радиоэлементы превращают сигнал в электроток, перемещающий помещенную в магнитное поле указательную стрелку

Работа с прибором требует строгого соблюдения полярности. При ошибке указатель движется в противоположную сторону до встречи с ограничителем, и при значительном по модулю значении сигнала мультиметр может выйти из строя. Если такую ошибку допустить при обращении с цифровым прибором, он уведомит об этом пользователя знаком «минус» на дисплее перед численным значением измеряемого параметра.

Заключение

Как прозвонить ТЭН мультиметром и при этом сделать это правильно, подробно описано в данной статье. Главное условие, которого должен придерживаться каждый домашний электрик — это полное отсутствие электрического тока в электрических приборах и устройствах, во время проведения ремонтных и диагностических мероприятий.

Одной из важных деталей в стиральной машинке автомат является трубчатый электрический нагреватель (ТЭН). Он представлен металлической трубкой внутри, которой расположена спираль, которая под воздействием электрической энергии нагревается. ТЭН постоянно находится в работе и по – этому эта спираль в нем изнашивается или вовсе перегорает. Когда перегорает спираль, машинка перестает нагревать воду. Если спираль не нагревает воду, то необходимо сразу же проверить ТЭН на работоспособность. И это с легкостью можно сделать в домашних условиях.

Способы проверок ТЭНа на водонагревателях
