Методы обнаружения неисправностей – как проверить правильно
- Первый. Заключается в визуальном осмотре кабеля и комплектующих деталей на предмет повреждений. Но он позволяет обнаружить только видимые дефекты, такие как сгоревшее оборудование, отсутствие электроснабжения в здании, перебитый кабель и другие. Но данный метод малоинформативный, и не всегда с его помощью можно выявить причину отсутствия нагрева.
- Второй. Этот способ дает возможность найти поломку с применением мультиметра. Он позволяет узнать напряжение в сети. До того, как проверить теплый пол мультиметром, регулятор температуры снимают со стены и при помощи специальных щупов замеряют напряжение, которое должно составлять 220В. Если этот параметр в норме, значит, причина неисправности заключается в одном из элементов системы.
В первую очередь выполняют визуальный осмотр, чтобы удостовериться в наличии электроснабжения пола. Далее ищут оплавленные или подгоревшие детали. Если ничего не удалось обнаружить, задействуют мультиметр.
Нужно измерить сопротивление кабеля и разделить его на 220, чтобы получить значение напряжения в электрической сети. Эта величина отражает величину тока, проходящего через систему. Далее эту цифру умножают на напряжение, чтобы определить мощность потребления. Нужно, чтобы она соответствовала мощности обогревательной системы, которая отражена в паспорте.
Когда полученный параметр больше, это означает, что у кабеля повреждена изоляция. Если значение меньше указанного в паспорте, тогда надо прочитать инструкцию, как проверить теплый пол на обрыв. В случае отсутствия документации на оборудование, считается, что мощность условно составляет 150 Вт/м2.
Если на мультиметре сопротивление теплого пола равно нулю, то система выведена из строя коротким замыканием. В этом случае ремонт оборудования получится дорогостоящим, а найти такое повреждение на кабельном поле сложно. Если обогрев происходит с использованием ИК пола, нужно приподнять покрытие пола, отыскать поврежденный участок и заменить его.
Как проверить теплый пол
Проверка пола на наличие неисправностей начинается с определенной подготовки. Она включает в себя проверку наличия электроэнергии в доме, выявления, есть ли ее подача на регулятор температуры (обычно достаточно посмотреть на лампочку-индикатор, которая имеется на устройстве).
Далее, если электроток имеется, проверяются настройки температуры. Бывает, что регулятор просто установлен на минимум и кажется, что система не греет. Следует внимательно оценить положение регулятора, чтобы исключить этот вариант. Только после того как удастся убедиться, что с подачей электричества все в порядке, а уровень температуры стоит нужный, но пол все-таки не нагревается, можно переходить к более серьезным методам диагностики.
Как подключить терморегулятор
Если есть хотя бы какие-то знания об электричестве, то можно попытаться провести диагностику самостоятельно. Для этого потребуется приобрести мультиметр, отвертку. Заменить мультиметр помогает индикатор напряжения, но он не всегда достаточно информативен для точной диагностики.
Индикатор напряжения
Иногда в проверке нуждается и только что купленное оборудование
Но важно помнить, что не залитый стяжкой электрокабель (особенно – смотанный) включать на воздухе нельзя. Проверить перед заливкой его, конечно, можно, но подача питания производится не дольше 5 минут, а провод при этом должен быть полностью развернут
Методы проверки исправности теплого пола
Как же проверить исправность теплого пола? Методов определения исправности теплого пола 2:
Схема проверки теплого пола.
- визуальный осмотр оборудования, комплектующих элементов;
- измерение основных параметров цепи питания мультиметром.
Визуальный осмотр позволяет выявить видимые дефекты, подгоревшие части, отключенные автоматы подачи напряжения питания, а также отсутствие напряжения во всем доме или квартире. Проверить отсутствие напряжения питания можно по показаниям жидкокристаллического дисплея или светодиодного индикатора в составе термостата. Этот метод является самым простым, но и не позволяет выявить более сложные неисправности. Второй метод измерения мультиметром позволяет определить неисправность элементов конструкции более точно. После проведения визуального осмотра при помощи прибора замеряют напряжение сети, вынув регулятор из подрозетника. На клеммах L и N должно быть значение напряжения сети 220 В. Если напряжение соответствует указанному, то подозрение падает на теплый пол, датчик или регулятор.

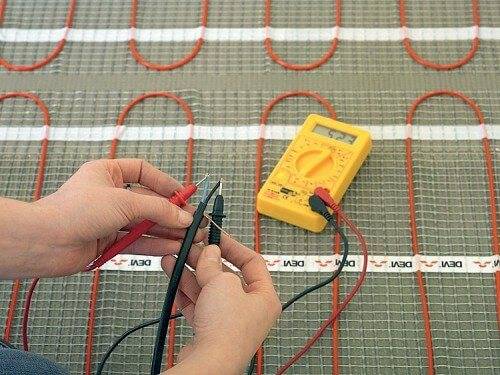

Теплый пол проверяют путем измерения сопротивления по постоянному тока, используя мультиметр. Как определить неисправность теплого пола? Измеряем сопротивление кабеля или пленки, разделив на значение напряжения 220 В получаем величину тока, протекающего через пол. Умножив значение тока на значение напряжения, получим величину мощности потребления. Эта величина должна соответствовать мощности, указанной в паспорте теплого пола. Если при вычисления значение получается много больше паспортного, это значит, что в теплом полу присутствуют короткие замыкания из-за повреждения изоляции. При такой неисправности может наблюдаться, что часть пола греет очень сильно, а другая не греет совсем. Если при вычисления результат меньше паспортных данных, значит, в кабеле теплого пола есть обрыв. Обрыв уменьшает эффективность теплого пола и ведет к нестабильной работе. Если паспорт на теплый пол утерян, то паспортную мощность можно примерно рассчитать, приняв 150 Вт на 1 м².
Схема устройства теплого пола.
Если значение сопротивления на дисплее мультиметра равно нулю, в этом случае в теплом полу присутствует короткое замыкание. Отремонтировать такую неисправность крайне тяжело, так как кабель находится в бетонной стяжке. Если вы используете пленочный пол, то можно поднять покрытие и отыскать место повреждения.
Что делать если пол оказался исправным? В этом случае необходимо проверить исправность датчика. Датчик — это резистор со своим активным сопротивлением, которое можно измерить мультиметром. Единица номинала сопротивления обычно находится в пределах кОм. При измерении сопротивления необходимо учитывать температуру окружающей среды. Например, при номинальном сопротивлении датчика 10 кОм, измеряя, можно получить значение 22 кОм, если температура пола составляет 5°С и 6 кОм, если температура вокруг датчика находится в пределах 40°С. Оценив номинал сопротивления, можно определить исправность. Более современные термостаты на экранах дисплея отображают неисправность датчика и определить ее можно визуально.
Если из-за неисправности, его можно заменить. Замена может проводится, даже если пол залит бетоном, датчик в этом случае помещается в специальной трубке с выводом наружу. Датчик свободно можно приобрести в магазине электротоваров. Да и стоит он не очень много.
В случае исправности датчика необходимо проверить исправность регулятора. Проверить его можно мультиметром. Для проверки отключаем провода подключения кабеля или пленки теплого пола. К отключенным клеммам присоединяют мультиметр и при помощи регулятора выставляем максимальную температуру. Реле должно сработать и на приборе появится значение напряжения питания. Если изменить температуру до минимума, то реле отключается и напряжение пропадает. Самой простой и не дорогостоящей неисправностью считается выход из строя регулятора, так как заменить его очень просто, не потребуется вскрывать пол или место, где расположен датчик.
Теплый пол не греет что делать
Итак, ваш теплый пол отказался греть. Не паникуйте, вполне возможно, что мы столкнулись с мелкой неисправностью, которую легко устранить. Самый простые варианта – это возможное отсутствие электричества на входе; активация автоматического выключателя или же повреждение на линии. Проверить это достаточно просто: зачастую у регуляторов напряжение на входе отображается символами на экране или включением светодиода. Если у вас появились сомнения – вынимайте сам регулятор из подрозетника и померяйте напряжение на выходе.
Если с питанием все нормально, то остается три варианта: неисправность в самом теплом полу, регуляторе или датчике. Ик или резистивный теплый пол вы можете проверить, измерив его сопротивление постоянного тока. Так как нагрузка, которую представляет этот пол, будет носить активный характер, то сопротивление должно соответствовать сопротивлению греющего кабеля. Для этого следует отключить теплый пол от сети и замерить сопротивление между контактами.
Замеряем сопротивление кабеля или же греющей пленки, затем производим расчёты. Делим напряжение (220 вольт) на полученное нами сопротивление и получаем силу тока, протекающую через пол (I=U/R) . Ток этот вновь умножаем на напряжение (220 вольт) и получается мощность потребления из сети в Ваттах. Затем сравниваем мощность с паспортным значением пола. Если окажется, что пол потребляет большую мощность, то значит проблема в наличии коротких замыканий, вызванных повреждением изоляции. При таком варианте часть пола должна не работать, а вот другая будет греть с увеличенной силой, но скорее, всего недолго, так как увеличенный ток быстро приведет кабель в негодность.
Если потребляемая мощность мала – скорее всего, есть обрыв в цепи, который пропускает электрический ток, но при этом повышает сопротивление этой цепи. Приведет это к снижению эффективности или нестабильной работы пола. Если вам неизвестна паспортная мощность, то можете определить её приблизительно, исходя по расчетам в 150 ватт на один квадратный метр.
Полное отсутствие сопротивления кабеля пола означает, что в цепи короткое замыкание. И если это кабель, заливаемый в пол, то это большая проблема. Вам придется удалять половое покрытие, менять теплый пол и по новой производить укладку. Это еще относительно просто, если на полу ковролин или линолеум. Но гораздо сложнее повторная укладка ламината, паркета или плитки. К сожалению, ремонту кабель, расположенный в полу, поддается крайне редко.
Бесконечное сопротивление нагревательного кабеля может свидетельствовать о обрыве токоведущего провода. Опять же, такая неисправность может вести к необходимости полностью демонтировать пол, чтобы убрать неисправность.
Если с полом все отлично, переходим к датчику. Датчик по своей сути – это терморезистор. У него будет активное сопротивление, исчисляемое килоОмами и измеряемое мультиметром на этих пределах. Но нужно учитывать, что сопротивление датчика будет зависеть от его температуры. Вот, например, для датчика с номинальным сопротивлением в 10 кОм, показания могут изменяться от 22 килоОм при 5 градусах до примерно 6 килоОм с температурой в 40 градусов. Для того чтобы оценить работоспособность датчика, достаточно померять его сопротивление при различной температуре, скажем в холодном состоянии и при поднесении к теплому предмету, например к чащке с горячей водой, утюгу и проч. Определяем пропорцию и критически оцениваем состояние термодатчика. Кстати, некоторые из цифровых регуляторов при неисправности датчика выводят информацию об этом на дисплей.
Датчик в порядке? Проблема в регуляторе. Проверить это можно с помощью того же мультиметра. Итак, подключаем к термостату питание и присоединяем датчик. Выставляем самую высокую температуру. Внутреннее реле должно сразу включиться, и на клеммах для подключения к полу появится напряжение. Теперь выворачиваем ручку регулятора в минимальную температуру. По правилам реле обязано сработать. Вы поймете это по мультиметру – он покажет отсутствие напряжения на выходе клемм. Неисправность регулятора или датчика – это проблемы, позволяющие обойтись «малой кровью», без демонтажа пола. Их не так сложно исправить (особенно по сравнению с заменой теплого пола). Да и стоят эти запасные части недорого.
Теплый пол не греет. Причины неисправности и способы решения. Теплый пол не греет индикатор горит. Теплый пол не греет индикатор горит
Бывает, что после установки или долгого перерыва в работе, теплый пол плохо греет, причин подобной неисправности может быть несколько, так же как и вариантов ее устранения, поэтому рассмотрим возможные версии по порядку.
Наиболее простым и надежным, но в то же время и наиболее затратным способом станет вызов специалистов. Они проведут диагностику теплого пола, выявят причину неисправности и устранят возникшую проблему.
Также возможно провести анализ системы теплого пола самостоятельно. Конечно, все случаи индивидуальны и каждую причину неполадки в работе теплого пола перечислить сложно, но среди них можно выделить самые распространенные:
- Неправильно подобран греющий кабель или недостаточный слой теплоизоляции. Мощность кабеля выбирают исходя их технических условий помещения, где будет установлена обогревательная система. Неверный расчет мощности или площади настила теплого пола, а также тонкий слой теплоизоляции могут стать причиной слабого нагрева теплого пола. Для устранения данной неполадки следует обратиться к специалистам, которые проверят систему и дадут рекомендации по ее устранению. Неверные расчеты являются одной из основных причин, почему плохо греет электрический теплый пол. При покупке данной системы обогрева стоит прислушаться к советам консультантов профильного направления.
- Неправильный монтаж теплого пола. Если при запуске системы через терморегулятор, теплый пол отключается почти сразу после включения, скорее всего, проблема в расположении термодатчика. Часто при монтаже датчик устанавливают примыкая к греющему кабелю или нагревательным матам, либо располагая слишком близко к ним.
- Механические повреждения теплого пола. Повредить греющий кабель возможно во время монтажа, например при заливке стяжки или при установке финишного напольного покрытия. Для определения наличия неисправности кабеля, следует отключить теплый пол от терморегулятора и замерить сопротивление жил. Полученный показатель сравнить с данными, приведенными в инструкции по эксплуатации, отклонение от нормы не должно превышать 5%.
- Технические параметры электросети. Причиной слабого нагрева теплого пола может также стать низкое напряжение в сети дома. Работа теплого пола может быть неэффективной, если был выбран кабель с недостаточным запасом удельной мощности.
- Перебои в работе терморегулятора и датчика теплого пола. Часто причиной холодного теплого пола становится неисправное регулирующее оборудование. Необходимо проверить правильность подключения всех кабелей и работоспособность регулятора.
Большинство «поломок» теплого пола однотипны и Вы сможете выявить их, выполняя определенную последовательность действий. Это займет некоторое время и потребует некоторых дополнительных приборов, но сэкономит Ваш бюджет.
Для поиска неисправности Вам понадобится МУЛЬТИМЕТР.
Сперва стоит исключить самые банальные и простые варианты выхода из строя теплого пола, которые кажутся настолько простыми, что мы не уделяем им должного внимания. Еще раз проверяем наличие напряжения в сети. Если подача электроэнергии осуществляется верно, то на терморегуляторе загорится лампочка или появится значок нагрева на панели индикации. Затем следует проверить настройки температуры системы, которые могли сбиться.
При неисправности терморегулятора напряжение из сети не подается в греющий кабель или нагревательный мат, следовательно, нагрева не происходит. Причин может быть несколько: выход из строя самого терморегулятора, обрыв датчика температуры, выключенный автомат в щитке питания. Чтобы устранить эту неисправность, нам надо измерить омическое сопротивление, для этого понадобится мультиметр.
Если при включении терморегулятора отсутствует индикация или свечение светодиодов, необходимо проверить наличие питания у регулятора. Если же питание есть, но индикатор не срабатывает при включении терморегулятора, то необходимо снять его со стены, вытащив из монтажной коробки для доступа к задней панели устройства. Провода при этом остаю
Как проверить резистивный кабель?
Итак, что и как нужно проверять? Начнем с резистивного варианта.
В первую очередь проверяете сопротивление между двумя рабочими жилами, на которые и подается напряжение.
Если кабель подключен к терморегулятору, вмонтированному в подрозетник, придется его вытащить из стены и отсоединить жилы с клеммных колодок.
Предварительно отключаете автомат питания в эл.щитке и проверяете на месте отсутствие напряжения.
У тех, у кого кабель подключен напрямую к вилке (есть и такие готовые комплекты), достаточно вытащить вилку из розетки и далее провести все измерения между двумя штырьками вилки. Но это в первую очередь относится к саморегам, о них будет чуть ниже.
Для замеров нам понадобится обычный китайский мультиметр. Ставите его переключатель в положение “измерение сопротивления” (для резистивных обычно хватает деления в 200 Ом), а щупы втыкаете вот в эти разъемы.
Кстати, перед работой неплохо бы проверить сам тестер и не совершать глупых ошибок при измерениях. Почитайте на досуге к чему они приводят.
В общем, касаетесь жил щупами и смотрите показания на табло. На что здесь ориентироваться и с чем их сравнивать?
Во-первых, значение не должно равняться бесконечности (цифра единичка в левой части табло).
Или OL (Over Load – перегруз).
При необходимости переключите мультиметр на большую шкалу – 2000 Ом. Если и там будут идентичные показания, это говорит о том, что ваш кабель неисправен и одна из его жил где-то оборвана.
Методы проверки исправности теплого пола
Проверить работоспособность системы подогрева полов можно лишь двумя способами. Один из них – это визуальный осмотр кабеля и комплектующих на наличие повреждений. Но он позволит выявить только те дефекты, которые можно увидеть – сгоревшее (почерневшее) оборудование, перебитый кабель, отсутствие электричества в доме и т. д. Метод является самым простым и не требующим использования каких-либо приспособлений, но он малоинформативен и не всегда сможет помочь в выявлении причины отсутствия нагрева пола.
Недопустимый поворот нагревательного мата после заводской муфты. При работе кабеля происходит постоянная деформация внешней оболочки
Второй способ – это определение основных параметров питания системы при помощи мультиметра. Он поможет точнее узнать, в чем заключается причина отсутствия работоспособности пола. С помощью прибора можно замерить напряжение сети – достаточно снять терморегулятор со стены и, используя специальные щупы на клеммах, произвести замеры напряжения сети. Оно должно составлять 220 В. Если показатель в норме, значит, виной всему однозначно один из элементов всей системы подогрева полов.
Первым делом изначально всегда производится визуальный осмотр
Важно убедиться, что причиной отсутствия тепла не является отсутствие электричества во всем доме. Далее можно поискать наличие заплавленных или подгоревших частей системы
Если же ничего подозрительного не обнаружено, то самое время взять в руки мультиметр.
Мультиметр
Для диагностики системы подогрева полов также используется мультиметр. Измеряется сопротивление кабеля и делится на значение 220 В (это показатель напряжения в электросети). Получившаяся цифра демонстрирует мастеру величину текущего через систему пола тока. Далее этот показатель умножается на напряжение – так выявляется показатель мощности потребления. Именно она должна соответствовать мощности системы, которая обычно указывается в паспорте. Если значение мощности получается больше, чем нужно, то в системе имеются замыкания – где-то повреждена изоляция кабеля.
Инфракрасный теплый пол — потребление электроэнергии
Если же значение мощности меньше, чем указано в паспорте кабеля, значит, где-то имеется обрыв провода. Из-за этого система работает нестабильно.
Разбираемся дальше: если показатель сопротивления на мультиметре равен 0, то, скорее всего, из строя она была выведена возникшим где-то коротким замыканием. Починить оборудование будет крайне сложно и дорого. Да и поврежденное место найти будет тяжело, если речь идет о кабельном поле. Если же для обогрева используется ИК пол, то достаточно поднять финишную отделку, найти испорченный участок и поменять его.
Укладка инфракрасного теплого пола
Ремонт теплого пола при неисправности терморегулятора
Терморегулятор теплого пола
Причин неисправностей теплого пола может быть всего две: терморегулятор, по какой-то причине не подает напряжение на нагревательный кабель и /или обрыв цепи нагревательного кабеля. В этой статье мы рассмотрим первую — не работает терморегулятор.
Терморегулятор.
Что такое терморегулятор и как он работает читайте здесьНеисправность терморегулятора легко диагностировать. Обычно это может сделать любой, технически грамотный человек, умеющий пользоваться мультиметром.
Для диагностики терморегулятора, его нужно демонтировать.
Демонтаж терморегулятора теплого пола
ВАЖНО! Перед началом работ обязательно отключите питание терморегулятора, если он запитан через отдельный автомат или обесточьте всю квартиру, выключив входной рубильник или вывернув пробки
Возможные неисправности терморегулятора и как как с ними бороться:
Если питание присутствует и правильно расключено по фазам, а контрольная лампа или дисплей на терморегуляторе не включается – значит вышел из строя терморегулятор. Такая неисправность в «полевых» условиях не исправляется, проще заменить весь терморегулятор. Если еще не вышел гарантийный срок на терморегулятор, Вам должны поменять его по гарантии.
В данном случае, первичная проверка состоит в задании большей температуры, выкрутив колесико терморегулятора в сторону увеличения или выставив на дисплее температуру, заведомо превышающую текущую температуру в помещении (30-350). Если, в данном случае, терморегулятор не выйдет в рабочий режим, наверняка, потребуется замена терморегулятора.
Вышел из строя датчик температуры. Заменить его вполне возможно самостоятельно, при условии изначально грамотного монтажа термодатчика в гофротрубку, выходящую в распределительную коробку. Для этого нужно, предварительно отключив питание, демонтировать терморегулятор, отключить провода термодатчика (как правило, это самые тонкие провода) подключенные к соответствующим клеммам на задней панели. Клеммы обозначаются словом «датчик» или «sensor» и могут располагаться отдельно от основной клеммной колодки. После отключения датчика можно проверить его сопротивление. Сопротивление термодатчиков разных производителей разное и находится в пределах 5-15 КОм (КилоОм). Электрическое сопротивление Вашего датчика указано в паспорте на терморегулятор. Следует иметь в виду, что некоторые бытовые тестеры не могут измерить электрическое сопротивление более 2 КОм.
Если сопротивление термодатчика соответствует паспортному, возможен плохой контакт в клеммах. Для проверки можно еще раз тщательно присоединить провода датчика к соответствующим клеммам. Терморегулятор должен заработать. Если этого не произошло – терморегулятор подлежит проверке в сервисном центре.
Если сопротивление датчика отличается от паспортного более чем на 20 % — термодатчик подлежит замене.
Так как датчик уже отключен от терморегулятора, Вам остается только вытянуть его из гофротрубки и заменить на новый. Новый датчик должен быть помещен в гофротрубку на ту же длину, на которую туда заходил прежний
Обращаю Ваше внимание на то, что термодатчик есть принадлежность терморегулятора, а не теплого пола и номинальное сопротивление датчиков разных производителей различается и датчики одного производителя могут не подходить к терморегулятору другого. Поэтому, при покупке отдельно термодатчика, обязательно уточните наименование Вашего терморегулятора и фирму-производителя.
Если по каким-то причинам, Вам не удалось самостоятельно заменить вышедший из строя термодатчик, наш мастер сделает это быстро и аккуратно или подскажет другие пути решения проблемы.
Проверка при возникновении неисправности
В ходе эксплуатации теплого пола могут возникнуть отклонения от нормального режима работы. Рассмотрим основные проявления нарушений функционирования системы.
Отсутствие нагрева по всей площади пола
В этом случае проверку на обрыв нужно начать с «головы», то есть, убедиться, что на систему подается электропитание. Если индикатор наличия напряжения сети не горит, нужно проверить автомат на щитке. После этого можно проверить, поступает ли напряжение на вход регулятора температуры. Наличие напряжения на входе и отсутствие его на выходе говорит о неисправности в самом терморегуляторе. Причина может быть либо собственно в регуляторе, либо в датчике температуры, который можно проверить, измерив его сопротивление. Если подать напряжение на теплый пол напрямую, без терморегулятора, можно протестировать на исправность кабель.
Может возникнуть ситуация, когда автомат в щитке, питающий теплый пол, отключается защитой. Это указывает на наличие короткого замыкания. Для локализации замыкания, производим проверку сопротивления между фазным и нулевым проводами, питающими теплый пол. Перед тем, как прозвонить кабель, снимаем напряжение. Отсоединяем питающие провода от регулятора температуры. Замеряем сопротивление «фаза – ноль» на участке от щитка до терморегулятора. Если прибор показывает нулевое сопротивление, проводка на этом участке повреждена, если сопротивление велико, продолжаем поиск. Отсоединяем кабель теплого пола от регулятора температуры. Производим замер на вводе регулятора. Если в ходе проверки обнаружено короткое замыкание, значит, повреждение находится внутри терморегулятора. Если нет, остается только сам греющий кабель теплого пола. Проверить это, можно измеряя сопротивление между жилами кабеля. В этом случае без вскрытия поверхности пола не обойтись.
Что делать, когда напряжение поступает на нагревательные элементы, но нагревания не происходит? В этом случае должна быть осуществлена прозвонка кабеля, то есть, проверка на целостность (или на разрыв, если угодно). Установив мультиметр в режим измерения сопротивления, производим замер между жилами кабеля. Величина сопротивления, близкая к бесконечности, указывает на обрыв проводника.
На видео ниже наглядно показывается, как проверить электрический теплый пол мультиметром, замерив сопротивление греющего кабеля:
Температура нагрева теплого пола не регулируется
Если нагревательные элементы по всей площади пола прогреваются, но температура не меняется при изменении уставки, задаваемой регулятором, необходимо проверить систему, определив один из двух возможных вариантов:
- неисправность в цепях регулятора температуры;
- неисправен датчик температуры.
Регулятор температуры в этом случае нужно демонтировать, отсоединив от него все провода и сдать в ремонт. О том, как проверить регулятор температуры теплого пола, показывается на видео:
Если есть подозрения на датчик, следует проверить его сопротивление. Для этого провода датчика отсоединяются от регулятора, и между ними измеряется сопротивление. Заключение об исправности датчика температуры теплого пола можно сделать, если проверить величину его электрического сопротивления и сравнить ее с паспортными данными. В крайнем случае, можно обойтись без мультиметра. Поскольку этот элемент все равно не подлежит ремонту, поступить можно следующим образом. Купить заведомо исправный датчик, и расположив его на нагреваемом полу, подключить к регулятору. Если обеспечить хороший контакт датчика с полом, при исправном регуляторе система должна заработать. После этого можно устанавливать новый датчик на место. Это потребует вскрытия поверхности пола.
Как проверить теплый пол: измерение сопротивления греющего кабеля и изоляции
Как известно, греющий кабель запрещено включать до момента, когда теплый пол смонтирован и более того, пока стяжка или плиточный клей полностью не высохли. Как же проверять кабель после покупки, монтажа и укладки кабеля? Ведь подобную проверку лучше производить на всех этапах обустройства теплого пола, в т.ч. в магазине (сопротивление обычно измеряется и фиксируется продавцом), после укладки, а также после заливки раствором и укладки плитки. Очень просто — достаточно провести замеры сопротивления греющих жил, сравнить их с паспортными значениями и проверить сопротивление изоляции кабеля.
Для измерений нам понадобится обычный мультиметр (на фото выше). Если такого прибора в хозяйстве пока нет, рекомендуем его приобрести, ведь с его помощью можно не только проверить теплый пол, но проверять сопротивление бытовых проводов, заряд батареек и т.д.
Итак, переведем прибор в режим измерения сопротивления, выставим предел в 2000 Ом (см. фото). Если мы все подключили правильно, он должен показать ноль если закоротить щупы мультиметра.
Достанем из коробки наш греющий кабель или мат и измерим сопротивление между его жилами – см. фото.
Для нашего мата значение сопротивления составило 409 Ом. Сравниваем с паспортным значением, указанным в руководстве пользователя на мат. Значения могут отличаться в пределах 10-15%, т.к. сопротивление зависит, например, от температуры, да и длина кабеля может чуть меняться от экземпляра к экземпляру. Паспортное значение для нашего мата – 360 Ом, разница с измеренным составила 14%, что в пределах допуска.

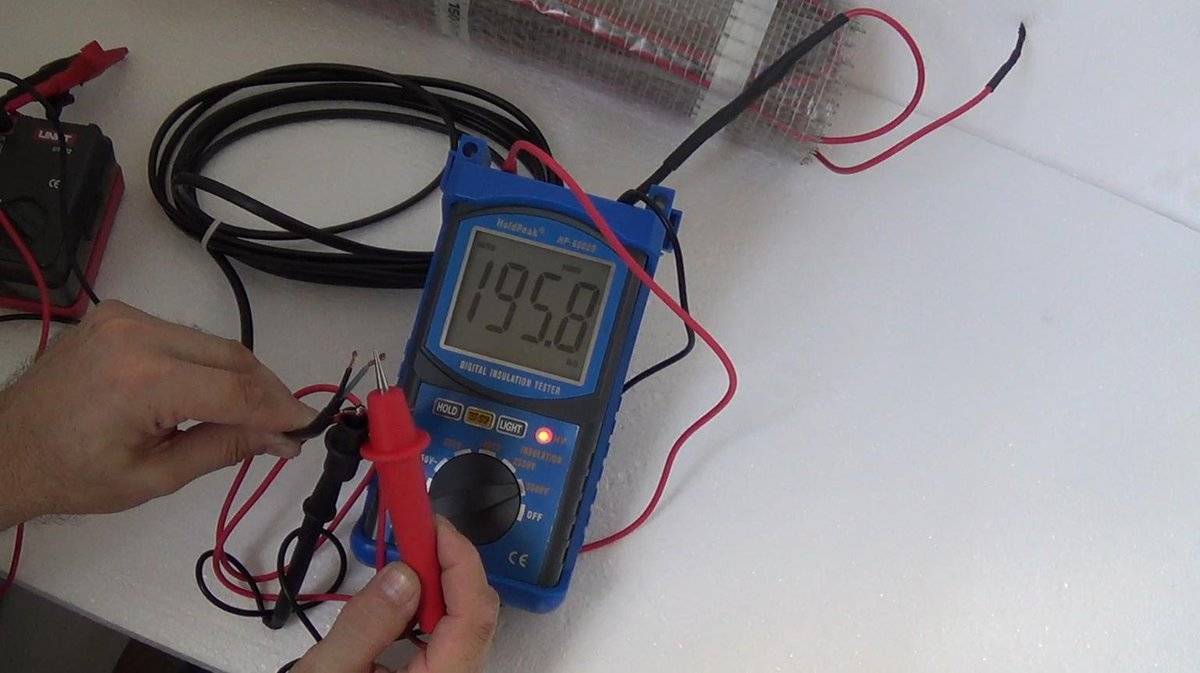

Теперь проверим сопротивление изоляции, для этого измерим сопротивление между каждой жилой и изоляцией. Переведем мультиметр в режим 2000 кОм. Полученное на экране значение должно стремиться к единице, что подтвердит отсутствие повреждения изоляции и оплетки греющего кабеля, хотя, вообще говоря, подобное измерение лучше производить специализированным мегоомметром.
Как проверить теплый пол мультиметром? На фото и видео ниже представлена поэтапная проверка теплого пола.
Так же мы расскажем, как прозвонить электрический теплый пол без мультиметра.
Приобретая электрические теплые полы (теплый пол под плитку, теплый пол в стяжку) помните, что пол (нагревательный кабель, нагревательный мат или тонкий нагревательный кабель) в сеть включают только после монтажа и полного высыхания стяжки либо плиточного клея.
Инфракрасный теплый пол можно включать сразу после монтажа.
Следует заметить, что полное затвердевание и высыхание цементно-песочной стяжки происходит в течении четырех недель.
Проверять исправность приобретенной продукции необходимо на нескольких этапах.
Проверка терморегулятора
При диагностике терморегулятора, визуальным осмотром обходиться нельзя, надо прибегать к помощи мультиметра.
К нагревательным элементам электричество проходит через терморегулятор, с помощью которого регулируется подача тока: при достижении нагрева пола до заданной температуры (температуру нагрева задает сам пользователь) прибор отключается.
При охлаждении, ток автоматически начинает поступать, и данный показатель температуры должна отражаться на электронном табло прибора.
При проверке, надо отключить нагреватели, затем запустить их с уровнем максимальной температуры. Если регулятор работает нормально, то включается реле, слышен щелчок с последующим отражением напряжения на мультиметре.
Проверьте показания с помощью омметра или мультиметра:
- Между черным и белым проводами: смотрите заводские настройки. Как правило, при выборе шкалы 200 Ом показания должны быть в пределах от 20 до 200 Ом. Если никаких показаний нет, это подтверждает обрыв кабеля. Прежде чем делать выводы, дважды проверьте батарейки на своем измерителе и проведите измерение заново. Используете цифровой омметр (с цифровым дисплеем), а не аналоговый (со стрелочным индикатором).
- Между черным проводом и землей: не должны отображаться никакие показания. Если есть показания, значит, имеется «замыкание на землю», то есть «короткое замыкание». Рефлектометр должен показать расстояние до неисправности на этом проводе и указать «Short» (короткое замыкание).
- Между белым проводом и землей: не должны отображаться никакие показания. Если есть показания, значит, имеется «замыкание на землю», то есть «короткое замыкание». Рефлектометр должен показать расстояние до неисправности на этом проводе и указать «Short» (короткое замыкание).
