Биогазовая установка для отопления частного дома своими руками: краткое руководство

Биогазовая установка для предприятия

Когда крупное предприятие, имеющее значительный объем отходов производства, строит биогазовую установку, то сам процесс ничем не отличается от выше перечисленных вариантов (личное и фермерское хозяйства).

Разница лишь в мощности установки, ее геометрических размерах, наличии средств автоматики и защиты. Вариант такой установки, для крупного предприятия, может выглядеть следующим образом:

Как правило, на крупные биогазовых установка, кроме стандартных операций, рассмотренных в выше рассмотренных вариантах комплектации, применяются и дополнительные, это:

1. несколько ступеней очистки газа;
2. подготовка газа перед подачей на переработку;
3. охлаждение перед подачей на газогенератор;
4. прочие системы, в зависимости от конструкции установки и видов используемого сырья.

Дополнительное оборудование

К дополнительному оборудованию, без которого невозможна работа биореактора, относят:

• измельчающее устройство;
• источник тепловой энергии;
• систему сброса технической воды;
• хранилище сапропеля;
• очистную установку;
• основной газгольдер;
• установку сжижения газа;
• газгольдер для сжиженного газа;
• управляющую систему.

Измельчающее устройство

Измельчающее устройство принимает поступающую с мест содержания животных/птиц навозную/пометную жижу, а также смытую или убранную вручную подстилку и измельчает все крупные фрагменты, чтобы облегчить работу бактерий. Кроме того, измельчающее устройство смешивает измельченную массу с водой, чтобы обеспечить необходимый уровень влажности, причем во время смешивания происходит доизмельчение материала.

Такой измельченный и разведенный водой материал называют субстратом.

После подготовки субстрат по трубам поступает в метантенк и смешивается с находящимся в нем веществом.

Источник тепловой энергии

Чаще всего роль такого источника исполняет адаптированный для работы на метане газовый котел, который в зимнее время также снабжает теплом систему отопления.

При этом необходимо постоянно отслеживать температуру внутри биореактора, чтобы она все время находилась в оптимальных пределах и, при необходимости, увеличивать или снижать подачу газа, для чего внутри емкости устанавливают датчики температуры.

Система сброса технической воды

Сливаемая с биореактора техническая вода содержит немного органических и неорганических веществ, но в ней нет ни возбудителей болезней, ни яиц или личинок глистов, а также семян сорняков. Поэтому ее можно использовать для полива, а также для разведения составов, используемых для подкормки.

Для реализации всех этих возможностей система, помимо периодически открываемого сливного клапана, должна содержать емкость для технической воды и средства доставки к месту использования.

Хранилище сапропеля

Скапливающийся на дне метантенка сапропель через специальный клапан поступает в хранилище, где постепенно накапливается. Он является хорошим удобрением, сопоставимым с перегноем, однако менее качественно разрыхляющим почву.

Тем не менее, сапропель эффективно заменяет многие комплексные удобрения, ведь содержит широкий спектр органических и неорганических веществ.

После заполнения хранилище открывают и извлекают из него собранный материал, который затем вносят в почву.

Очистное устройство

Биогаз состоит из метана (50–60%) и других газов, поэтому в неочищенном состоянии обладает малой теплотворной способностью.

Такой очищенный биогаз по своей теплотворной способности сопоставим с природным и сжиженным газом, поэтому его можно использовать в качестве топлива для любых устройств, изначально работающих на указанных видах топлива.

Основной газгольдер

Это оборудование необходимо для сглаживания перепадов давления газа во время подключения или отключения потребителей. Газгольдер изготавливают из стали, благодаря чему он выдерживает давление в десятки или сотни атмосфер.

Вместе с газгольдером работает и насос, закачивающий в него газ под необходимым давлением.

Аппарат сжижения газа и газгольдер для его хранения

Эта установка позволяет запасать газ в те периоды, когда потребление меньше производства. Дело в том, что сжиженный газ занимает гораздо меньше места, поэтому при одинаковом объеме хранилища его можно запасти заметно больше.

Аппарат сжижает газ с помощью охлаждения, благодаря чему он переходит из газообразного в жидкое состояние. Газгольдер для сжиженного газа изготавливают из высокопрочной стали, а также тщательно утепляют, ведь давление внутри газгольдера зависит не только от количества сжиженного метана, но и от его температуры.

Такой газгольдер позволяет в летние месяцы делать запас сжиженного метана, который зимой можно будет использовать для отопления или других нужд, компенсируя им недостаточную выработку биогаза. Кроме того, сжиженный газ из газгольдера хорошо подходит для заправки автомобилей и иной техники, работающей на таком виде топлива.

Управляющая система

Для обеспечения максимальной выработки биогаза, а также для увеличения доли метана в нем необходимо не только поддерживать оптимальную температуру, но и своевременно выполнять все необходимые действия, то есть:

• подавать субстрат;
• отводить воду;
• удалять сапропель;
• регулировать работу очистной и сжижающей установок.

Кроме того, к ней подключены датчики, отслеживающие состояние и работоспособность всех входящих в нее устройств.

Отходы биомассы после получения газа

После переработки навоза в реакторе побочным продуктом является биошлам. При анаэробной переработке отходов бактерии растворяют около 30% органического вещества. Остальное выделяется в неизменном виде.

Жидкая субстанция также является побочным продуктом метанового брожения и также используется в сельском хозяйстве для корневых подкормок.

Углекислый газ – ненужная фракция, которую производители биогаза стремятся удалить. Но если растворить ее в воде, то эта жидкость также может приносить пользу.

Полное использование продуктов биогазовой установки

Чтобы полностью утилизировать продукты, получаемые после переработки навоза, необходимо содержать теплицу. Во-первых – органическое удобрение можно использовать для круглогодичного выращивания овощей, урожайность которых будет стабильной.

Во-вторых – углекислый газ используется как подкормка – корневая или внекорневая, а его на выходе получается около 30%. Растения поглощают углекислоту из воздуха и при этом лучше растут и набирают зеленую массу.

Если проконсультироваться со специалистами данной области, то они помогут установить оборудование, которое переводит углекислый газ из жидкой формы в летучее вещество.

Видео: Биогаз за 2 дня

Дело в том, что для содержания животноводческой фермы полученных энергоресурсов может быть много, особенно летом, когда не нужен подогрев коровника или свинарника.

Поэтому рекомендуется заняться еще одним прибыльным видом деятельности – экологически чистая теплица. Остатки продукции можно хранить в охлаждаемых помещениях – за счет все той же энергии. Холодильное или любое другое оборудование может работать на электричестве, которое вырабатывает газовая аккумуляторная батарея.

Площадь поверхности частиц сырья

Принципиальным является, что чем меньше частички субстрата, тем лучше. Чем больше площадь взаимодействия для бактерий и чем более волокнистый субстрат, тем легче и быстрее бактериям разлагать субстрат. Кроме того, его проще перемешивать, смешивать и подогревать без образования плавающей корки или осадка. Измельченное сырье имеет влияние на количество произведенного газа через длительность периода брожения. Чем короче период брожения, тем лучше должен быть измельчен материал.

При достаточно длительном периоде брожения количество выработанного газа снова увеличится. При использовании измельченного зерна этого уже удалось достичь через 15 дней.

Механизм образования газа из органического сырья

Биогаз – это летучее вещество без цвета и какого-либо запаха, в котором содержится до 70% метана. По своим качественным показателям он приближается к традиционному виду топлива – природному газу. Отличается хорошей теплотворной способностью, 1м3 биогаза выделяет столько тепла, сколько получается при сгорании полутора килограмм угля.

Образованию биогаза мы обязаны анаэробным бактериям, которые активно трудятся над разложением органического сырья, в качестве которого используются навоз сельскохозяйственных животных, птичий помет, отходы любых растений.

В самостоятельном производстве биогаза может использоваться птичий помет и продукты жизнедеятельности мелкого и крупного домашнего скота. Сырье может применяться в чистом виде и в форме смеси с включением травы, листвы, старой бумаги

Для активизации процесса необходимо создать благоприятные условия для жизнедеятельности бактерий. Они должны быть схожи с теми, в которых микроорганизмы развиваются в естественном резервуаре – в желудке животных, где тепло и отсутствует кислород.

Собственно, это и есть два основных условия, способствующих чудесному превращению гниющей навозной массы в экологически чистое топливо и ценные удобрения.

Для получения биогаза нужен герметичный реактор без доступа воздуха, где будет происходить процесс брожения навоза и разложения его на составляющие:

• метан (до 70%);
• углекислый газ (примерно 30%);
• другие газообразные вещества (1-2%).

Образовавшиеся газы поднимаются кверху емкости, откуда их затем выкачивают, а вниз оседает остаточный продукт – высококачественное органическое удобрение, сохранившее в результате обработки все ценные вещества, имеющиеся в навозе – азот и фосфор, и потерявшее значительную часть патогенных микроорганизмов.

Реактор для получения биогаза должен иметь полностью герметичную конструкцию, в которой отсутствует кислород, в противном случае процесс разложения навоза будет проходить крайне медленно

Второе важное условие для эффективного разложения навоза и образования биогаза – соблюдение температурного режима. Бактерии, принимающие участие в процессе, активизируются при температуре от +30 градусов

Причем в навозе содержится два вида бактерий:

• мезофильные. Их жизнедеятельность происходит при температуре +30 – +40 градусов;
• термофильные. Для их размножения необходимо соблюсти температурный режим +50 (+60) градусов.

Время переработки сырья в установках первого типа зависит от состава смеси и составляет от 12 до 30 суток. При этом 1 литр полезной площади реактора дает 2 л биотоплива.  При использовании установок второго типа время выработки конечного продукта сокращается до трех дней, а количество биогаза возрастает до 4,5 л.

Эффективность термофильных установок видна невооруженным глазом, однако и цена их обслуживания очень высока, поэтому прежде чем выбрать тот или иной способ получения биогаза, необходимо очень тщательно все просчитать

Несмотря на то, что эффективность термофильных установок в десятки раз выше, применяются они гораздо реже, поскольку поддержание высоких температур в реакторе связано с большими расходами.

Обслуживание и содержание установок мезофильного типа дешевле, поэтому большинство фермерских хозяйств для получения биогаза используют именно их.

Биогаз по критериям энергетического потенциала немногим уступает привычному газовому топливу. Однако в его составе есть сернокислые испарения, наличие которых следует учесть при выборе материалов для сооружения установки

Инструкция по самостоятельному строительству

Если нет опыта в сборке сложных систем, имеет смысл подобрать в сети или разработать самый простой чертеж биогазовой установки для частного дома.

Чем проще конструкция, тем она надежнее и долговечнее. Позже, когда появятся навыки строительства и обращения с системой, можно будет переделать оборудование или смонтировать дополнительную установку.

В дорогих конструкциях промышленного производства предусмотрены системы перемешивания биомассы, автоматического подогрева, очистки газа и т.д. Бытовое оборудование не так сложно. Лучше собрать простую установку, а потом добавить элементы, в которых возникнет необходимость

При расчете объема ферментатора стоит ориентироваться на 5 м.куб. Такая установка позволяет получить количество газа, необходимое для обогрева частного дома площадью 50 м.кв., если в качестве источника тепла используют газовый котел или печь.

Это усредненный показатель, т.к. калорийность биогаза обычно не выше 6000 ккал/м.куб.

Чтобы процесс ферментации протекал более-менее стабильно, нужно добиться правильного температурного режима. Для этого биореактор устанавливают в земляной яме или заранее продумывают надежную теплоизоляцию. Постоянный подогрев субстрата можно обеспечить, если под основание ферментатора подвести трубу водяного отопления

Строительство биогазовой установки можно разделить на несколько этапов.

Этап 1 – подготовка ямы под биореактор

Практически вся биогазовая установка находится под землей, поэтому многое зависит от того, как была вырыта и отделана яма. Есть несколько вариантов укрепления стенок и герметизации ямы – пластик, бетон, полимерные кольца.

Оптимальное решение – покупка готовых полимерных колец с глухим дном. Они обойдутся дороже подручных материалов, зато не потребуется дополнительная герметизация. Полимеры чувствительны к механическим нагрузкам, зато не боятся влаги и химически агрессивных веществ. Они не подлежат ремонту, но при необходимости их легко будет заменить.

От подготовки стен и днища биореактора зависит интенсивность брожения субстрата и выход газа, поэтому яму тщательно укрепляют, утепляют и герметизируют. Это самый сложный и трудоемкий этап работ

Этап 2 – обустройство газового дренажа

Покупка и монтаж специальных мешалок для биогазовых установок – дорогое удовольствие. Систему можно удешевить, обустроив газовый дренаж. Он представляет собой вертикально установленные полимерные канализационные трубы, в которых проделано множество отверстий.

При расчете длины труб дренажа следует ориентироваться на запланированную глубину заполнения биореактора. Верхние части труб должны быть выше этого уровня.

Для газового дренажа можно выбрать металлические или полимерные трубы. Первые прочнее, а вторые устойчивее к химическим воздействиям. Лучше отдать предпочтение полимерам, т.к. металл быстро проржавеет и сгниет

В готовый биореактор можно сразу загрузить субстрат. Его накрывают пленкой, чтобы выделяющийся в процессе ферментации газ находился под небольшим давлением. Когда будет готов купол, это обеспечит нормальную подачу биометана по отводящей трубе.

Этап 3 – монтаж купола и труб

Завершающий этап сборки простейшей биогазовой установки – это монтаж купольной верхней части. В самой высокой точке купола устанавливают газоотводящую трубу и протягивают ее к газгольдеру, без которого не обойтись.

Емкость биореактора закрывают плотной крышкой. Чтобы предотвратить смешивание биометана с воздухом, обустраивают гидрозатвор. Также он служит для очистки газа. Нужно предусмотреть спусковой клапан, который сработает, если давление в ферментаторе будет слишком высоким.

Более подробно отом, как сделать биогаз из навоза читайте  в этом материале.

Свободное пространство биореактора в какой-то мере выполняет функции хранилища газа, однако этого недостаточно для безопасной работы установки. Газ должен потребляться постоянно, иначе возможен взрыв от избыточного давления под куполом

Порядок и условия успешного использования биогазовой установки

Средний удельный выход биогаза

Таким образом, самостоятельно собрать простую биогазовую установку несложно. Однако для ее успешной эксплуатации вы должны запомнить и соблюдать несколько простых правил.

Ряд неорганических веществ также способен привести к ухудшению жизнедеятельности бактерий. Ввиду этого запрещается, к примеру, разбавлять перегной водой, оставшейся после стирки одежды либо мытья машины.

Жителям холодных регионов рекомендуется оснащать свои самодельные биогазовые установки полноценными системами обогрева. Оборудование, подходящее для данных целей, упоминалось ранее.

Таким образом, даже навоз и в принципе практически все, от чего ранее вы старались всеми силами избавляться, может пригодиться в хозяйстве. Нужно лишь правильно соорудить домашнюю биогазовую установку, и уже очень скоро в вашем доме будет тепло. Следуйте полученным рекомендациям, и вам больше не придется тратить колоссальные суммы на отопление.

Удачной работы!

Плюсы и минусы

Топливо, получаемое в биогазовых установках (биогаз), является возобновляемым и альтернативным традиционным, источником энергии.

Использование подобных агрегатов позволяет добиться положительных результатов в различных составляющих их применения, это:

• Экологическая – при устройстве подобных установок вблизи предприятий, являющихся поставщиками сырья, уменьшается защитная санитарная зона вокруг них. Снижаются выбросы вредных веществ в атмосферу.
• Энергетическая – имея доступное сырье по минимальным ценам, а иногда и без таковой (бесплатно), в результате потребитель получает различные виды энергии и топлива с низкой себестоимостью.
• Экономическая – монтаж биогазовых установок позволяет избежать строительства очистных сооружений и заградительных устройств (растекание навоза на животноводческих комплексах), и затрат по утилизации мусора.

Достоинствами подобных агрегатов, также являются:

1. Доступность различного вида сырья.
2. Неисчерпаемость сырьевой базы, обеспеченная ростом сельскохозяйственного производства и объемов продукции пищевой отрасли.
3. Обеспечивает утилизацию отходов жизнедеятельности животных и органического мусора.

Недостатками являются:

1. Являясь экологически чистым видом топлива, биогаз, тем не менее, при сжигании, выделяет определенное количество вредных веществ в атмосферу.
2. Территориальная зависимость места размещения установки от района нахождения источников сырья (крупные животноводческие комплексы, перерабатывающие предприятия и объекты сельскохозяйственного производства).
3. Высокая стоимость комплекта оборудования и соответственно продолжительные сроки его окупаемости.

Как обеспечить активность биомассы

Ускорить процесс брожения биомассы можно с помощью ее подогрева. Как правило, в южных регионах такой проблемы не возникает. Температуры окружающего воздуха хватает для естественной активации процессов брожения. В регионах с суровыми климатическими условиями в зимнее время без подогрева вообще невозможна эксплуатация установки по производству биогаза. Ведь процесс брожения запускается при температуре, превышающей отметку в 38 градусов по Цельсию.

Организовать подогрев резервуара с биомассой можно несколькими способами:

• подключить к системе отопления змеевик, расположенный под реактором;
• установить в основании емкости электрические нагревательные элементы;
• обеспечить прямой нагрев резервуара путем использования электрических отопительных приборов.

Бактерии, влияющие на выработку метана, находятся в спящем состоянии в самом сырье. Их активность повышается при определенном уровне температуры. Обеспечить нормальное течение процесса позволит установка автоматизированной системы подогрева. Автоматика включит обогревательное оборудование при поступлении в биореактор очередной холодной партии, а затем выключит, когда биомасса прогреется до заданного уровня температуры.

Подобные системы контроля температуры устанавливаются в водогрейных котлах, поэтому их можно приобрести в магазинах, специализирующихся на продаже газового оборудования.

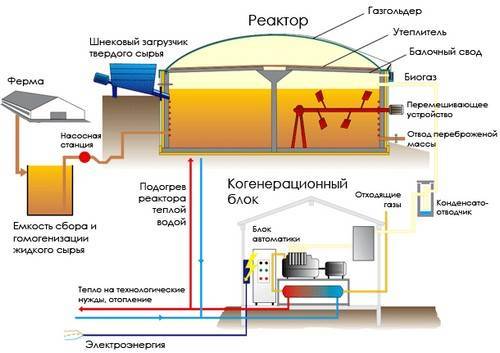

На схеме показан весь цикл, начиная от загрузки твердого и жидкого сырья, и заканчивая отводом биогаза к потребителям

Важно заметить, что активизировать выработку биогаза в домашних условиях можно с помощью перемешивания биомассы в реакторе. Для этого изготавливают устройство, конструктивно похожее на бытовой миксер. Привести устройство в движение может вал, который выводят через отверстие, расположенное в крышке или стенках резервуара

Привести устройство в движение может вал, который выводят через отверстие, расположенное в крышке или стенках резервуара.

Что это?

Биогаз, который является экологически чистым топливом, получают в биогазовых установках, агрегатах, представляющих из себя комплекс технических сооружений и аппаратов, объединенных в единый технологический цикл.

Комплектация биогазовой установки может быть различной, в зависимости от ее мощности, вида сырья и получаемого конечного продукта в виде тепловой или электрической энергии, обоих видов энергии или только биогаза, используемого в бытовых газовых плитах и в качестве топлива для автомобилей.

Стандартная установка, состоит из следующих узлов и агрегатов:

• Емкость накопитель, в которой накапливается используемое, для получения биогаза, сырье;
• Миксеры и мельницы различной конструкции, делящие крупные фракции сырья на более мелкие;
• Газгольдер, герметично закрываемая емкость, служащая накопителем получаемого газа;
• Реактор, емкость или резервуар, в котором происходит процесс образования биотоплива;
• Системы подачи сырья в реактор установки;
• Система передачи получаемого топлива от реактора и газгольдера, далее на этапы обработки и преобразования в другие виды энергии;
• Системы автоматики, защиты и контроля за процессами производства газа и продуктов его переработки.

На выше приведенной схеме, условно показан технологический цикл производства биогаза с использованием жидкого и твердого сырья, с дальнейшей его переработкой и получением тепловой и электрической энергий.

Расчет рентабельности установки

В качестве сырья для производства биогаза обычно используют коровий навоз. Одна взрослая корова может дать его столько, чтобы обеспечить 1.5 м.куб. топлива; свинья – 0.2 м.куб.; курица или кроль (в зависимости от массы тела) – 0.01-0.02 м.куб. Чтобы понять, много это или мало, можно сравнить с более привычными видами ресурсов.

Галерея изображений

Фото из

Иногда системы устанавливают в подсобных помещениях. Это удобно с точки зрения осмотров и обслуживания, но небезопасно, т.к. биометан может взорваться

Поэтому следует уделить особое внимание вопросам безопасности

Транспортировка сырья – отдельный вопрос, который следует обдумать в процессе проектирования биогазовой установки. Для перевозки по участку лучше использовать специальную технику или прицепы. Если нужна доставка на большие расстояния, следует просчитать расходы на топливо и определить, окупятся ли они

При покупке контейнеров биогазовой установки и тем более при изготовлении своими руками придется уделить внимание их качеству. Также в процессе эксплуатации системы нужны регулярные проверки состояния и ремонты. Биогазовая установка может стать настоящим спасением для фермерского хозяйства

Она позволяет сэкономить на топливе для обогрева и/или освещения коровников. Также это отличный вариант безвредной утилизации отходов. Однако в первые годы вряд ли приходится рассчитывать на полноценную отдачу

Биогазовая установка может стать настоящим спасением для фермерского хозяйства. Она позволяет сэкономить на топливе для обогрева и/или освещения коровников. Также это отличный вариант безвредной утилизации отходов. Однако в первые годы вряд ли приходится рассчитывать на полноценную отдачу

Устройство биореактора из утепленной пластиковой емкости

Удобный транспорт для перевозки субстрата

Компактная установка промышленного производства

Биогазовая установка на молочной ферме

1 м.куб. биогаза обеспечивает такое же количество тепловой энергии, как:

• дрова – 3.5 кг;
• уголь – 1-2 кг;
• электричество – 9-10 кВт/ч.

Если знать примерный вес сельскохозяйственных отходов, которые будут доступны в течение ближайших лет, и количество необходимой энергии, можно просчитать рентабельность биогазовой установки.

Один из главных недостатков добычи биогаза – запах. Возможность использования небольших компостных куч – это большой плюс, но придется терпеть неудобства и тщательно контролировать процесс, чтобы не спровоцировать распространение болезнетворных микроорганизмов (+)

Для закладки в биореактор готовят субстрат, в который входят несколько компонентов в таких пропорциях:

• навоз (лучше всего коровий или свиной) – 1.5 т;
• органические отходы (это могут быть перегнившие листья или другие компоненты растительного происхождения) – 3.5 т;
• подогретая до 35 градусов вода (количество теплой воды рассчитывают так, чтобы ее масса составляла 65-75% от общего количества органики).

Расчет субстрата сделан для одной закладки на полгода, если исходить из умеренного потребления газа. Примерно через 10-15 дней процесс ферментации даст первые результаты: газ появится в небольших количествах и начнет заполнять хранилище. Через 30 дней можно ожидать полноценной выработки топлива.

Оборудование для производства биогаза пока еще не особенно распространено в нашей стране. Во многом это связано с плохой информированностью людей о преимуществах и особенностях работы биогазовых систем. В Китае и Индии многие небольшие фермерские хозяйства оборудованы кустарными установками для получения дополнительного чистого топлива

Если установка работает правильно, объем биогаза постепенно будет увеличиваться, пока субстрат не перегниет. Производительность конструкции напрямую зависит от скорости брожения биомассы, которая в свою очередь связана с температурой и влажностью субстрата.

Выгодное использование

Если в ходе работы установки будут образовываться излишки биогаза или удобрений, то есть возможность продать их по рыночной цене, тем самым вы превратите в прибыль то, что буквально лежит под ногами. Если вы крупный фермер, то у вас есть возможность приобрести готовую станцию по выработке биогаза. Такие установки, произведенные в заводских условиях, стоят очень дорого, однако имеют длительный срок жизнедеятельности.

Биогазовая установка своими руками может быть выполнена из подручных материалов, это будет стоить не очень дорого, а работать такое оборудование будет по тому же принципу. Использовать при этом можно доступные инструменты, а также имеющиеся в арсенале мастера детали.
