Как сделать канализацию в доме: делаем монтаж канализации своими руками

Материалы, применяемые для изготовления труб

Трубопроводы предназначены для транспортировки стоков, с их помощью происходит соединение (обвязка) всех компонентов системы. Поэтому к выбору этих элементов нужно отнестись со всей ответственностью.

Что касается востребованности, то ранее практически не было альтернатив чугуну, однако теперь появилась стойкая тенденция к использованию пластиковых аналогов. В последнем случае канализация изготовляется своими руками за несколько дней.

В целом у вас есть возможность приобретения трубопроводов сделанных из:

• Керамики
• Асбестоцемента
• Пластика
• Стали
• Чугуна

Каждый из них мы рассмотрим более подробно далее.
Канализационные трубы

Чугунные трубы

К преимуществам этой продукции можно отнести:

• Универсальность применения. Чугун может успешно использоваться как для создания наружной канализации частного дома, так и внутренней.
• Прочность. Трубы хорошо переносят статическое давление и удары.
• Длительный срок эксплуатации. Равен порядка 20-30 годам в зависимости от качества установки и правильности эксплуатации.
• Высокая устойчивость к перепадам температур.
• Хорошо переносят небольшое внутреннее давление.
• Имеют высокую коррозионную стойкость и гидроизоляцию.
• Высокая шумоизоляция.

Для наружного монтажа они дополнительно покрываются специальными составами, направленными против коррозии. Что касается недостатков устройства канализации в частном доме из чугунных трубопроводов, то можно выделить:

• Высокую стоимость.
• Немалый вес.
• Периодическое возникновение засоров. Появляются из-за высокой шероховатости внутренних стенок труб.
• Трудоемкий монтаж, при котором необходима чеканка стыков.

Стальные аналоги

К преимуществам стальной канализации относится:

• Высокая прочность к повреждениям и механическим воздействиям.
• Отлично справляются с резкими перепадами температур.
• Могут переносить большое внутреннее давление, что позволяет применять их не только в безнапорной канализации, но и в напорной.
• Изготовляются из нескольких марок стали.

Недостатками являются:

• Высокая склонность к коррозионным процессам. Этот недостаток может частично компенсироваться внутренней и внешней обработкой, например, нанесением эмалированного покрытия.
• Немалый вес изделий. Возникает потребность в грузоподъемной технике во время проведения монтажных работ.
• Высокая цена.
• Трудоемкий монтаж. Заключается в качественной герметизации соединений.

Керамические трубы

Ранее керамика была так же популярна, как и чугун, это объясняется ее приемлемыми техническими показателями. К преимуществам этих труб относят:

• Длительность эксплуатации.
• Полная инерционность к транспортируемым жидкостям, даже если они обладают высокой агрессивностью.
• Стойкость к резким температурным изменениям.
• Великолепная гидроизоляция.

Недостатки:

• Малая длинна изделий. Производство труб ведется с длиной 600 мм, что приводит к большому количеству стыков. Это увеличивает риск утечки.
• Хрупкость. Монтаж канализации в частном доме и транспортировку нужно проводить аккуратно, так как даже небольшой удар может привести к появлению трещин.

Трубы из асбестоцемента

Эти изделия изготовляются из портландцемента и асбестового волокна. Лет тридцать назад они считались хорошей альтернативой для установки в частном доме. Их преимуществами считаются:

• Небольшой вес.
• Великолепная гидроизоляция.
• Длительный срок использования (при условии правильной эксплуатации и установки).
• Отсутствие коррозионных процессов, так как металлические элементы полностью отсутствуют.
• Химическая и температурная устойчивость.

К недостаткам можно отнести только хрупкость изделия, что необходимо учесть при монтажных работах и проектировке системы.ПВХ канализационные трубы

Пластмассовые трубы

Являются наиболее актуальным вариантом в наше время, изготовляются из разных видов пластмасс. Могут использоваться для внутреннего и наружного применения. По материалу, используемому для производства, делятся на: ПВХ, полипропиленовые и полиэтиленовые.

Преимущества:

• Приемлемая цена.
• Широкий ассортимент.
• Приемлемая прочность.
• Стойкость к химически активным веществам.
• Полное отсутствие коррозии.
• Возможность установки своими руками канализации в частном доме благодаря простому способу сборки.
• Внутренняя поверхность идеально гладкая, что не приводит к появлению засоров и обрастаний.
• Простая транспортировка.

Именно за счет этих неоспоримых преимуществ изделия из пластмассы получили широкое распространение и высокую популярность.

Советы по обустройству

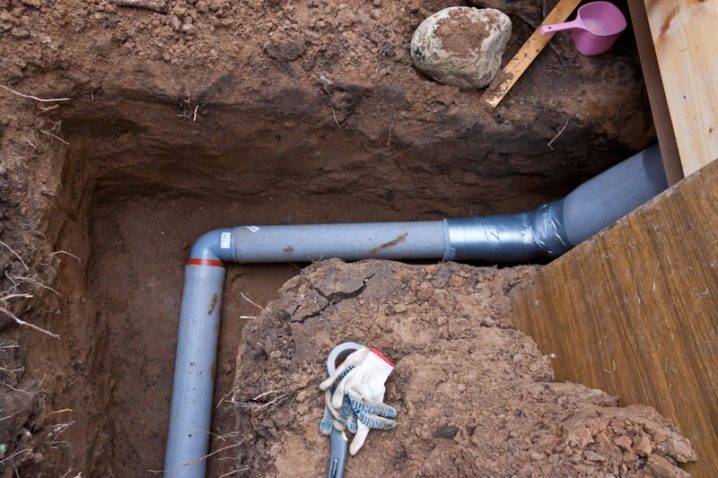

После состыковки всех сегментов канализационной конструкции приступают к утеплению трубопровода. Теплоизоляция необходима в тех случаях, когда глубина прокладки труб находится на отметке промерзания грунта во время зимних морозов.

После окончания монтажа внешней канализационной магистрали необходимо засыпать траншею с обязательной проверкой уклона трубопровода, поскольку в процессе соединения данный параметр мог измениться.

Если при засыпке планируется использовать грунт, собравшийся во время рытья канавы, его нужно измельчить, чтобы избавиться от крупных комьев.

При отсутствии знаний, как правильно проложить канализацию в частном доме, некоторые домашние умельцы уделяют этому вопросу недостаточно внимания. А ведь обустройство канализационной системы должно производиться с соблюдением ряда требований.

Основное из них заключается в следующем: траншею заполнять землей нужно слоями, имеющими толщину около 5 сантиметров. Утрамбовывают почву только по бокам трубы, чтобы ее не деформировать и не повредить.

Подходы к прокладке труб для канализации в частном доме и в квартире одинаковы, поскольку стоки и нечистоты образуются в жилых и подсобных помещениях и только после этого выводятся наружу.

Поэтому при разводке канализационной системы в современном высотном доме и в загородном коттедже желательно придерживаться ряда требований:

• непременно соблюдать величину наклона трубопровода;
• минимизировать число изгибов и поворотов на протяжении всей магистрали.

Так как бытовая канализация создается по безнапорному типу, при сборке трубопроводов можно использовать самое простое раструбное соединение. Для его герметизации задействуют резиновые манжеты. Размещают этот элемент во внутреннем пазе раструба до начала процесса соединения.

Основное различие в обустройстве конструкции отведения стоков и нечистот в доме и в квартире заключается в том, что в первом случае имеется наружная часть системы, проложенная в земле, которая ведет к септику или к централизованной канализационной магистрали.

Выполнить вышеописанную работу можно самостоятельно. При условии соблюдения рекомендаций, данных профессионалами, надежность канализации получится высокой, а срок эксплуатации будет продолжительным.

Основные материалы

Поступление чистой воды в дом и дальнейшее ее выведение вместе с продуктами жизнедеятельности должно быть качественным, ведь от этого зависит комфорт и здоровье людей. А это значит, что материалы для этой системы коммуникаций нужно выбирать очень тщательно. Важнее всего в этом случае выбрать нормальные трубы.

Они могут быть изготовлены из металла, пластика, асбеста и прочих материалов. Металлические трубы считаются самыми дорогими. Во-первых, дорого стоит материал, во-вторых, для их установки требуется сварочный аппарат. Но эта конструкция довольно прочная и надежная.

Асбест используется исключительно для системы канализации, поскольку для водоснабжения не подходит. Эти трубы имеют очень высокий уровень герметизации. Что касается пластиковых труб, то это самый оптимальный и дешевый вариант.

Какие выбрать трубы для канализации

Выбирая трубы для устройства канализации, следует учитывать такие их характеристики:

• стойкость к высоким и низким температурам, с учетом условий их эксплуатации;

• устойчивость к агрессивным средам;

• тип и качество внутренней поверхности, а именно, склонность к образованию илистых отложений.

Немаловажным фактором является и сложность работы с ними и прежде всего выполнение соединений.

Исходя из этих критериев, трубы пвх для канализации чаще всего используются для устройства системы внутри дома, а небольшую конкуренцию им составляют трубы ПП.

При этом для стояков и лежаков в основном применяются изделия размеров 110 мм, а для отводов – 50 мм.

Данный вид труб нельзя использовать для наружной канализации, для которой до недавнего времени практически единственным вариантом были чугунные изделия. Но теперь на смену им пришли гофрированные двухслойные трубы из полипропилена (ПП) или полихлорвинила (ПВХ).

Их отличает большая жесткость, способная выдерживать нагрузки как от грунта, так и от движения людей или транспорта. В зависимости от глубины заложения следует выбирать изделия с соответствующей кольцевой жесткостью.

Кроме труб, прокладка канализации выполняется и с использованием специальных комплектующих и фасонных изделий:

• отводов, для выполнения поворотов в системе;
• переходников;
• фитингов;
• муфт для соединения труб с разным диаметром;
• ревизионных люков;
• комплектов резиновых уплотнителей.

При использовании труб ПВХ или ПП обязательно должна устанавливаться противопожарная муфта на канализацию – ее функции сводятся к преграждению пути для огня, а также для поступления воздуха в помещение, в котором начался пожар и, таким образом, она служит пассивной противопожарной защитой.

Устанавливаются противопожарные муфты (ППМ) на стояки в перекрытиях и за счет специального вещества могут при нагревании увеличиваться в 8-10 раз, при этом расширение происходит как с внешней стороны трубы, так и внутри нее.

Конструктивно данное устройство имеет вид цилиндра и легко может быть установлено даже самостоятельно. Срок ее эксплуатации превышает 50 лет, но при возникновении нештатной ситуации способна на протяжении 3 часов оказывать противодействие огню.

Плитный фундамент и прокладка коммуникаций

Этот вид основания требует очень точных расчетов, еще в самом начале создания проекта.

После заливки такого фундамента с ошибками, будет невозможно проложить нужные коммуникации. Поэтому сначала роется траншея. В нее укладываются все коммуникации и канализационные трубы, одетые в специальные защитные гильзы.

В плитном фундаменте гильза играет очень важную роль. Она защищает монолитную плиту от высокого давления, а также облегчает процесс замены поврежденного участка трубы. Если гильза будет отсутствовать, провести замену трубы в таком фундаменте просто невозможно. Повреждение труба может получить и в момент заливки фундамента.

Виды канализационных систем

В разговоре о самом принципе канализационных систем становится все понятно и просто. Есть внутреннее и внешнее размещение системы, задача выполняющего – безошибочно справится с установкой, не забывая полагаться на чертежи и правила, а также определится с выбором сбора фекалий (сосуд или яма).

Схемы и устройство канализации желательно продумывать заранее, дабы в процессе работы не возникало вопросов.

• Установка фановой трубы.
• Установка стояка.
• Разводка труб в требуемые комнаты.

• Установка системных труб снаружи.
• Соединение с централизованной системой стока, или углубление грунта для ямы.

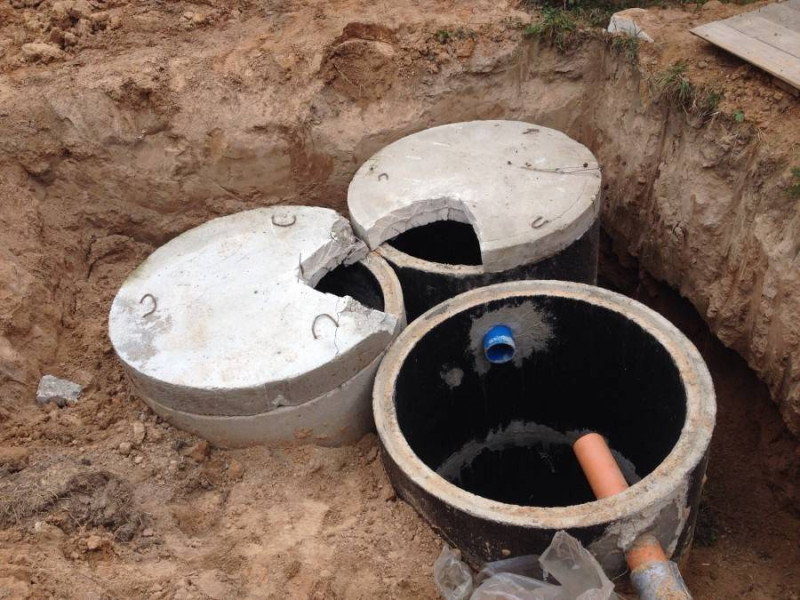

• Если имеется яма, тогда ее обустройство.

Глубина заложения

Процесс установки канализации в загородном доме прост, но его лучше всего доверять специалистам. Если же работы проводятся самостоятельно владельцами, то необходимо тщательно продумать обустройство системы и подобрать качественную основу для сбора стоков: чаще всего для этого применяют септик. Кроме этого, следует правильно рассчитать глубину колодца и траншеи, она должна быть минимальная. При монтаже сливной ямы вблизи с домом рекомендуется соблюдать расстояние в 5 метров, а септик нужно углублять в землю на 1.5 м. Благодаря таким параметрам удается защитить септик от негативного влияния подземных вод и избежать его повреждения.

Чтобы знать, на какой глубине прокладывать коммуникации, необходимо определить уровень расположения постройки. Во время прокладки трубопровода от здания до септика желательно делать систему абсолютно прямой, избегая колен и поворотов. Трубы лучше всего укладывать на глубину, которая немного выше точки промерзания почвы. При этом нельзя забывать и том, что под площадками или дорогами, где размещен трубопровод, зимой возможно их замерзание, так как снег будет очищаться. В таких ситуациях глубину увеличивают.

Нормы согласно СНиП

Монтаж наружной канализации осуществляется в соответствии с нормами СНиП, в которых оговариваются максимально и минимально допустимые показатели глубины заложения, но они могут меняться в зависимости от характеристик системы и способов укладки труб. Для элементов конструкции, которые применяются для отвода грязных стоков, допускается углубление на 30 см от поверхности земли, их сечение выбирают не более 50 см. Трубы диаметром более 500 мм нужно укладывать на глубину не менее 50 см.

Помимо этого, стоит помнить и том, что канализационные отходы на выходе даже в зимнее время имеют высокую температуру, которая в среднем может достигать +18С. Поэтому они никогда не замерзают при прохождении к коллектору. Применяя данное свойство, можно уменьшить глубину трубопровода, но это чаще всего делают, когда расстояние между выходом системы из постройки и коллектором незначительное. Стоит также отметить, что минимальное заложение канализации по стандартам СНиП зависит и от типа нагрузок, оказывающих воздействие на поверхность почвы в участках обустройства системы. Если они высокие, то трубы нужно обязательно закрывать.

Факторы для выбора

Выбор глубины закладки траншеи важен по многим причинам. Например, если трубы проложить на уровне промерзания земли, то жидкие отходы могут остыть, вследствие этого появится затор, и канализацией нельзя будет пользоваться до потепления. Избежать засоры можно также, устанавливая минимальное число соединений. В тех случаях, когда при монтаже трубопровода не обойтись без поворотов, то в точках стыкования устанавливают колодец. Доступ к нему должен быть свободным.

Для расчетов оптимальной глубины заложения наружных коммуникаций обязательно учитывают диаметр труб, материал, из которых они выпущены, и угол наклона 0.03 м на каждый погонный метр системы. Огромную роль также играет точка выхода канализации из дома и место размещение выгребной ямы.

Варианты уменьшения

В некоторых случаях возможно снизить глубину прокладки наружных труб. Чаще всего это доступно, если к системе подключены насосные станции, они обеспечивают быструю очистку каналов и тем самым зачищают трубы, будь они чугунные или стальные, от замерзания. Подобные системы считаются не самотечными, а полунапорными. Уменьшается заглубление и тогда, когда используемые трубы изготовлены из прочного материала и имеют толстые стенки. Понизить уровень глубины можно и за счет утепления трассы, для этого участок земли укрывают специальной подсыпкой, а сверху ставят декоративные холмики-насыпи или клумбы.

Какие расчеты производят при планировании внутренней канализации

Работа по проектированию внутренней канализации должна осуществляться строго в соответствии с вышеизложенными правилами. Кроме того, для их соблюдения требуется проведение определенных расчетов:

• На общей схеме обозначают места, где будет располагаться тот или иной прибор. Его расстояние от стояка, диаметр подводящей трубы, вариант крепления и соединения с канализацией продумывают заранее. При этом просчитывают необходимое количество материалов.
• Определяются с типом самой канализационной системы. Они бывают напорные и самотечные. Обычно из-за простоты используют систему, в которой вода течет под действием силы тяжести Земли. Главное здесь, высчитать наклон труб по правилам, изложенным выше.
• Согласно техническим характеристикам каждого санитарного прибора, вычисляют его одномоментный сток. От этого показателя зависит толщина подводящей трубы. В большинстве случаев для всех устройств, кроме унитаза, подходит 50 миллиметровая труба
• Высчитывают наиболее оптимальное место для монтажа стояка. Чаще всего это туалеты. Если в доме их два, в разных вертикальных плоскостях, то и стояка лучше сделать два.
• Рассчитывать схему канализации нужно так, чтобы максимально сократить количество имеющихся углов поворота. Это значительно снизит риск возникновения засоров.

Вышеуказанные расчеты, выполненные правильно, позволят сделать канализацию наиболее работоспособной и эффективной даже при возникновении перегрузок.

Правила разводки внутренней канализации

Чтобы проложить канализацию в частном доме, а перед этим сделать её правильный проект, необходимо учесть несколько важных правил:

• Первоначально определяют расположение стояка или так называемого центрального коллектора. А уже, исходя из его положения, проектируют подводку труб от всех точек забора воды.
• Для отвода стоков от унитаза нужно использовать трубы большего диаметра. Как правило, это трубопровод диаметром 110 мм. Такое сечение препятствует возможному появлению засоров в трубе.
• Единая протяженность трубы от унитаза до центрального стояка не должна превышать 1 м.
• Для отвода остальных бытовых стоков можно использовать трубы диаметром 50 мм, выполненные из ПВХ или полипропилена. Эти материалы отлично зарекомендовали себя в работе с агрессивными средами.
• Все повороты внутреннего коллектора нужно сделать правильно с использованием специальных колен, изогнутых под углом 35-45 градусов. Это обеспечивает плавный переход трубопровода без наличия прямых углов, в которых могут скапливаться стоки.

Кроме того, стоит знать, что внутреннюю систему канализации в доме можно монтировать правильно своими руками открытым или скрытым способом. В первом случае все трубы водопровода и канализации укладывают параллельно полу или стенам. Если же выбран способ скрытого монтажа систем канализации и водопровода, то нужно рассчитать область штробления стен или пола. При этом рекомендуется трубы водопровода и канализации располагать параллельно друг друга. Так удастся сэкономить силы и время на проведении сложных работ.

Как подобрать правильный кабель?

При выборе подходящего горячего кабеля необходимо определиться не только с его типом, но и правильно подобрать его мощность.

При этом необходимо учесть такие параметры, как:

• назначение конструкции (для канализации и водопровода расчеты выполняются по-разному);
• материал, из которого выполнена канализация;
• диаметр трубопровода;
• особенности участка, который предполагается обогревать;
• характеристика используемого теплоизоляционного материала.

На основании этих сведений рассчитывают теплопотери на каждый метр конструкции, выбирают тип кабеля, его мощность, после чего определяют подходящую длину комплекта. Расчеты можно выполнить с помощью специальной формулы, по расчетным таблицам или с использованием он-лайн калькулятора.

Расчетная формула выглядит так:

Qтр – теплопотери трубы (Вт); – коэффициент теплопроводности утеплителя; Lтр – длина обогреваемой трубы (м); tвн – температура содержимого трубы (C), tнар – минимальная температура окружающей среды (C); D – наружный диаметр коммуникаций с учетом утеплителя (м); d – наружный диаметр коммуникаций (м); 1,3 – коэффициент запаса

Когда теплопотери рассчитаны, следует вычислить длину системы. Для этого полученное значение нужно разделить на удельную мощность кабеля нагревательного устройства. Результат следует увеличить, учитывая обогрев дополнительных элементов. Мощность кабеля для канализации стартует с 17 Вт/м и может превышать 30 Вт/м.

Если речь идет о канализационных трубопроводах из полиэтилена и ПВХ, то 17 Вт/м – это максимальная мощность. Если использовать более производительный кабель, то высока вероятность перегрева и повреждения трубы. Сведения о характеристиках изделия можно найти в его техническом паспорте.

С помощью таблицы подобрать подходящий вариант немного проще. Для этого сначала нужно выяснить диаметр трубы и толщину теплоизоляции, а также предполагаемую разницу между температурой воздуха и содержимого трубопровода. Последний показатель можно найти с помощью справочных данных в зависимости от региона.

На пересечении соответствующей строки и столбца можно найти значение теплопотерь на один метр трубы. Затем следует вычислить общую длину кабеля. Для этого размер удельных теплопотерь, полученный из таблицы, нужно умножить на длину трубопровода и на коэффициент 1,3.

Таблица позволяет найти размер удельных теплопотерь трубы конкретного диаметра с учетом толщины теплоизоляционного материала и условий функционирования трубопровода (+)

Полученный результат следует разделить на удельную мощность кабеля. Затем нужно учесть влияние дополнительных элементов, если такие имеются. На профильных сайтах можно найти удобные он-лайн калькуляторы. В соответствующие поля нужно ввести необходимые данные, например, диаметр труб, толщину утеплителя, температуру окружающей среды и рабочей жидкости, регион и т.п.

Такие программы обычно предлагают пользователю дополнительные возможности, например, помогают рассчитать необходимый диаметр канализации, размеры слоя теплоизоляции, тип утеплителя и т.п.

Опционально можно подобрать тип укладки, выяснить подходящий шаг при монтаже греющего кабеля спиралью, получить список и количество комплектующих, которые понадобятся для укладки системы.

Подбирая саморегулирующийся кабеля важно правильно учесть диаметр конструкции, на которую он будет установлен. Например, для труб диаметром 110 мм рекомендуется брать маркуLavita GWS30-2 или аналогичный вариант другого производителя

Для трубы на 50 мм подойдет кабель Lavita GWS24-2, для конструкций диаметром 32 мм – Lavita GWS16-2 и т.д.

Сложные расчеты не понадобятся для канализации, которая используется не часто, например, на летней даче или в доме, которым пользуются, лишь изредка. В такой ситуации просто берут кабель мощностью 17 Вт/м с длиной, соответствующей размерам трубы. Кабель такой мощности можно использовать и снаружи, и внутри трубы, при этом устанавливать сальник необязательно.

При выборе подходящего варианта греющего кабеля следует соотнести его производительность с расчетными данными по вероятным теплопотерям канализационной трубы

Для прокладки греющего кабеля внутри трубы выбирают кабель со специальной защитой от агрессивного воздействия, например, DVU-13. В отдельных случаях для монтажа внутри используют марку Lavita RGS 30-2CR. Это не совсем верное, но допустимое решение.

Такой кабель предназначен для обогрева кровли или ливневой канализации, поэтому защитой от разъедающих веществ он не снабжен. Его можно рассматривать лишь как временный вариант, поскольку при длительном использовании в неподходящих условияхкабель Lavita RGS 30-2CR неизбежно сломается.

Подготовка и монтаж канализационных труб

Монтаж труб канализации своими руками выполняется по следующему алгоритму:

1. Первым делом необходимо сделать отметки, указывающие на расположение каждого элемента трубопровода. Для этого потребуется маркер.
2. Чтобы канализация была герметичной, все ее элементы должны быть тщательно подогнаны и соединены. Для достижения этой цели необходимо предварительно готовить детали к соединению, а уже потом склеивать их.
3. До склеивания обязательно проверяется подгонка деталей. Оптимальное состояние достигается при следующем условии: труба заходит в раструб канализационной трубы на 2/3 без проблем, а дальнейшее соединение требует небольших усилий.
4. Внутренняя поверхность труб должна быть гладкой, а вот соединяемые части стоит обработать до появления небольшой шероховатости, для чего используется шлифовальная шкурка.
5. Монтаж канализационных труб своими руками подразумевает использование специального клея. Чтобы клеить трубы, могут использоваться разные виды клея, поэтому необходимо знать, какой из них рекомендует производитель.
6. Непосредственно перед склейкой деталей их края обезжириваются и размягчаются, для чего хорошо подходит метиленхлорид.
7. Для нанесения клея используется специальный тампон, обычно идущий в комплекте с клеем. Если его нет, то можно взять обычную кисть. Сама труба намазывается толстым слоем клея, а внутренняя часть раструба – небольшим.
8. Когда клей нанесен на соединяемые поверхности, фитинг надевается на трубу. Сразу оставлять детали в таком виде нельзя: сначала их нужно удерживать так, чтобы нанесенные отметки находились в нескольких сантиметрах друг от друга.
9. Детали проворачиваются, чтобы отметки совпали. При правильном соединении небольшой ровный слой клея выйдет из раструба наружу.
10. После совмещения деталей их нужно подержать примерно полминуты. После этого стык нужно промазать клеем, чтобы полностью заполнить соединение. В целом, на одну такую операцию уходит не более одной минуты, поэтому сборка канализационных труб своими руками не займет много времени.
