Отопительные системы
Конструкции отопительных систем для частных домостроений подразделяются на два типа:
- Однотрубные. Тип системы отличается присоединением радиаторов к единственному коллектору. Коллектор сразу и обрабатывает, и подаёт тепло. Система образует одно замкнутое кольцо.
- Двухтрубные. Теплоноситель подаётся и возвращается по разным трубам. Эта сеть более эффективная и прогрессивная.
Если дом имеет малые габариты, а также для дачи, подойдёт первая, однотрубная схема отопления. Но, использовать её можно только в случае, если в помещении установлено до 4-5 радиаторов. Если их количество большее, система будет неэффективной, замыкающие батареи будут попросту холодными, как и комнаты, в которых они установлены.
Система эффективна в том случае, если стояк вертикальный и используется в доме со вторым этажом. Такая схема эффективно отапливает помещение.
Двухтрубная система распределяет тепло наиболее однородно. Для этого не нужно увеличивать количество секций. Оснащение термостатическими вентилями позволяет автоматизировать работу схемы отопления.
Двухтрубные схемы имеют несколько видов, различных по разводке.
- Самым дорогим вариантом является лучевая схема. По ней каждый радиатор подсоединяется к коллектору отдельно.
- Другая, тупиковая схема предполагает разделение трубопровода на ветви и циркуляцию тепла лоб в лоб.
- Ну и третья, попутная схема, отличается циркуляцией теплоносителя в одном направлении.
Система может работать инерционно, то есть самотеком. Для этого требуется прокладка диаметрально крупных горизонтальных магистралей. Уклон при этом должен составлять около 5 миллиметров. Такая схема не требует наличия циркуляционного насоса.
Достаточно распространённой является открытый тип схемы отопления. В этом случае в наивысшей доступной точке устанавливается расширительный бак. Он должен сообщаться с воздухом. Эта схема используется в самотечных сетях.
Для того чтобы система работала под давлением и перешла в класс закрытой, требуется установить в непосредственной близости к котлу мембранную расширительную ёмкость. Такой вариант применим в тех сетях, которые отличаются принудительным движением тепла в системе.
Особенно популярной сегодня является сеть обогрева при помощи тёплых полов. Главный её недостаток – дороговизна. Высокая стоимость обусловлена надобностью укладки труб под стяжкой в каждой комнате. Вследствие этого водяной контур обогревает каждую отдельную комнату дома. Все трубы сходятся в распределительном коллекторе, оснащённом насосом и смесительным узлом.
Плюс такой системы отопления – возможность применения в любых зданиях. Помимо этого, отопление при помощи тёплых полов, пожалуй, самое комфортное.

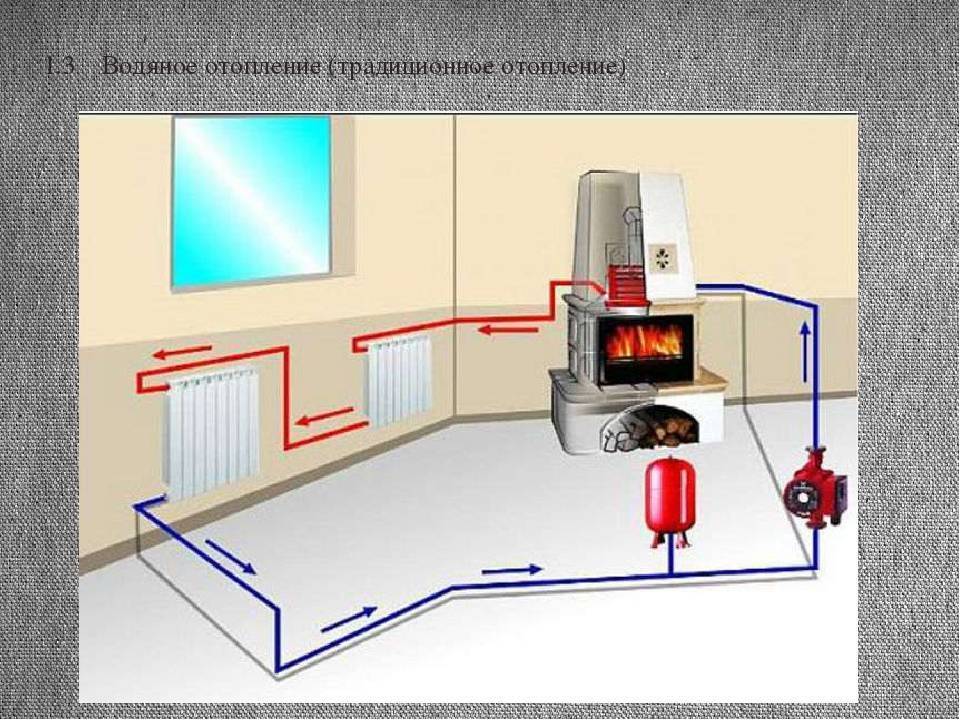

Система водяного отопления
Одна из самых эксплуатируемых систем отопления в нашей
стране – водяное отопление. Разводка труб в доме или квартире – привычное
явление.
Принцип работы водяного отопления заключается в следующем:
нагретая от котла вода естественным образом (или принудительным) циркулирует по
трубам, отдавая тепло помещению. Учитывая то, что по ходу движение воды в
местах соединения, на изгибе труб и т.д. образуется трение и местные
сопротивления, многие системы оборудованы клапанами для обеспечения давления,
сила которого равна потерям на сопротивление. Такая система водяного отопления
называется системой с искусственной циркуляцией воды.
Система водяного отопления может быть конструктивно
реализована по двум схемам:
Одноконтурная (система с замкнутой циркуляцией воды,
ориентированная только на отопление)
Двухконтурная (система, ориентированная одновременно на
отопление помещения и нагрев воды в водопроводе). Такая система требует
использования специального двухконтурного котла.
Устройство водяного отопления предполагает 3 принципиально
разные схемы разводки труб в комнатах.
Разводка труб отопления

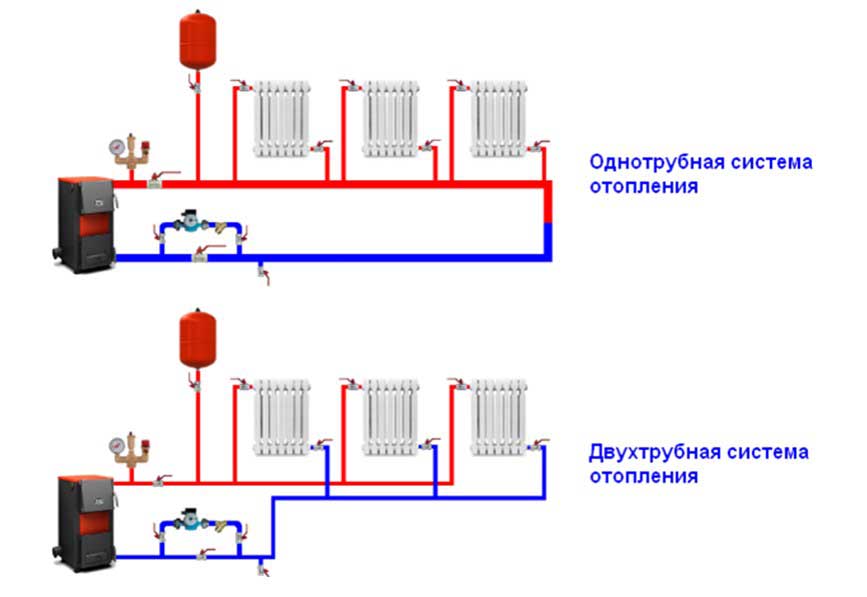

Однотрубная система отопления дома
Схема однотрубной системы отопления представлена на фото.
Как видно из рисунка, трубы закольцованы, а радиаторы подключены по очереди. Таким образом, теплоноситель выходит из котла и поочередно проходит каждый из них.
При этом стоит отметить, что температура теплоносителя постепенно снижается. Это существенный минус системы. Тем не менее, она достаточно распространена ввиду простоты, экономичности и возможности сделать однотрубную систему отопления своими руками.
Как снизить потери тепла при однотрубной системе отопления:
увеличить число секций в последних радиаторах (два-три последних);
увеличить температуру теплоносителя на выходе. Это, в свою
очередь, повышает расходы на отопление;
обеспечить теплоносителю принудительную циркуляцию. Т.е.,
установить насос, который создаст в системе дополнительное давление заставляя
воду циркулировать быстрее.

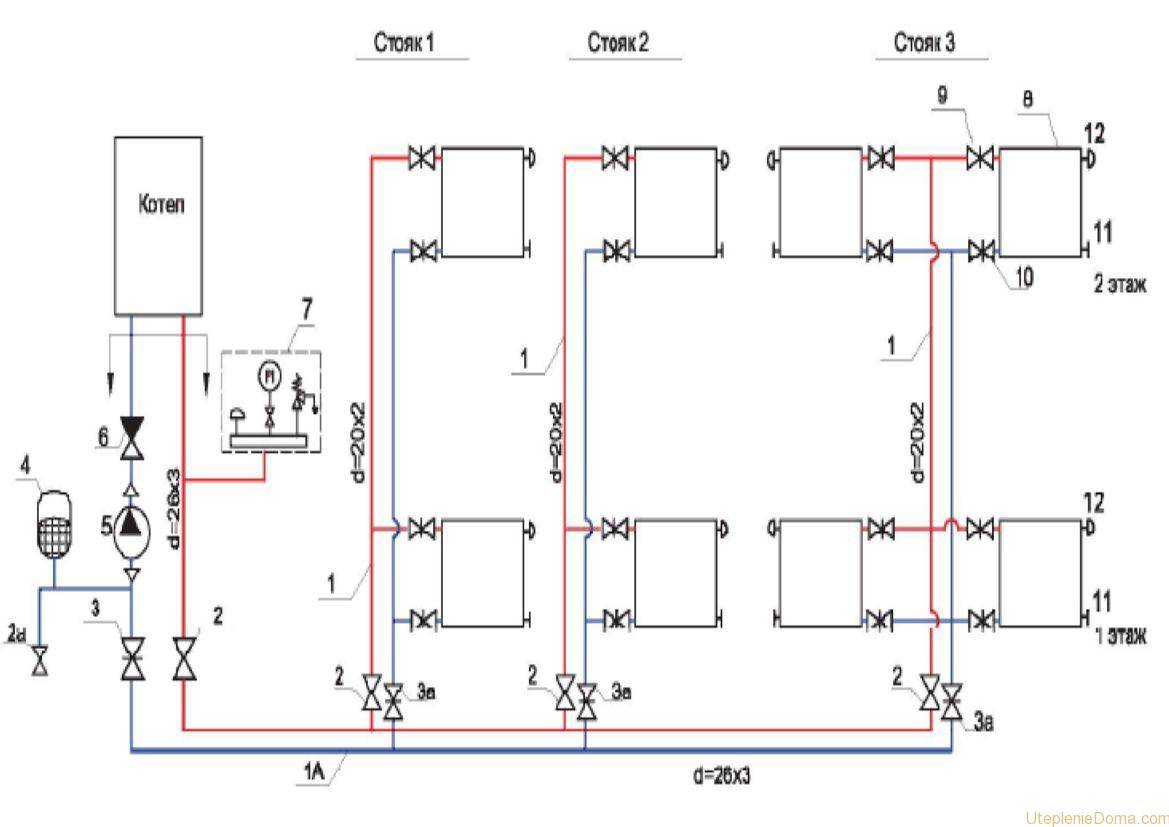

Двухтрубная система отопления дома
Схема двухтрубной системы отопления представлена на фото.
Синим цветом выделена труба отработки, которая отводит охлажденный
теплоноситель из радиатора в котел.
Двухтрубная система отопления дома с нижней разводкой – схемаСхема двухтрубной системы отопленияДвухтрубная система обеспечивает подачу теплоносителя к радиаторам без потери тепла. Ее разновидности показаны на фото. При параллельном подключении достигается экономия на материалах. При лучевом,
появляется возможность регулировать температуру в каждой комнате отдельно.
Коллекторная (лучевая) разводка
Предполагает использование специального устройства –
коллектора, которое собирает теплоноситель и распределяет по трубам к батареям.
Схема сложная в реализации, поэтому используется редко.
Схема коллекторной (лучевой) разводки
Безусловным плюсом системы водяного отопления можно назвать
ее безопасность.
К числу недостатков относят:
относительно трудно обогреть значительную площадь без
значительных затрат (ввиду потерь тепла при циркуляции воды);
эстетический параметр. Разветвленную систему труб можно
скрыть, пожертвовав некоторым количеством объема помещения, что не всегда
удобно, или же оставить на виду;
большие по размеру радиаторы отопления;
вероятность появления воздушных пробок. Эта проблема
возникает после спуска воды из системы.
Водяное отопление пола в доме
Водяной теплый пол представляет собой систему длинных пластиковых труб уложенных на
основание чернового пола.
Система водяного отопления пола
Монтаж системы теплого водяного пола выполняется в три этапа:
укладка утеплителя или устройство чернового пола;
правильная разводка труб, которая не допускает множественных
перегибов. Оба конца трубы подключаются к центральному отоплению. Через один
конец поступает горячая вода, через второй – отводится обратно в систему.
При укладке труб стоит помнить о высоком риске повреждения труб.
Во-первых, при укладке (изгиб).
Во-вторых, при эксплуатации, например, повреждение перфоратором. Чтобы не допустить этого, нужно составить подробную схему расположения труб;
заливка стяжки на систему труб.
Эта система может быть использована в качестве основной или
дополнительной. Выбирая водяное отопление по полу, следует помнить, что в системе должен поддерживаться оптимальный температурный режим, потому что при минусе и отключенном отоплении вода в трубах замерзнет, что неизбежно приведет к их деформации. Собственно, это касается любой системы водяного отопления.
Система водяного отопления
Одна из самых эксплуатируемых систем отопления в нашей
стране – водяное отопление. Разводка труб в доме или квартире – привычное
явление.
Принцип работы водяного отопления заключается в следующем:
нагретая от котла вода естественным образом (или принудительным) циркулирует по
трубам, отдавая тепло помещению. Учитывая то, что по ходу движение воды в
местах соединения, на изгибе труб и т.д. образуется трение и местные
сопротивления, многие системы оборудованы клапанами для обеспечения давления,
сила которого равна потерям на сопротивление. Такая система водяного отопления
называется системой с искусственной циркуляцией воды.
Система водяного отопления может быть конструктивно
реализована по двум схемам:
Одноконтурная (система с замкнутой циркуляцией воды,
ориентированная только на отопление)
Двухконтурная (система, ориентированная одновременно на
отопление помещения и нагрев воды в водопроводе). Такая система требует
использования специального двухконтурного котла.
Устройство водяного отопления предполагает 3 принципиально
разные схемы разводки труб в комнатах.
Разводка труб отопления
Однотрубная система отопления дома
Схема однотрубной системы отопления представлена на фото.
Как видно из рисунка, трубы закольцованы, а радиаторы подключены по очереди. Таким образом, теплоноситель выходит из котла и поочередно проходит каждый из них.
При этом стоит отметить, что температура теплоносителя постепенно снижается. Это существенный минус системы. Тем не менее, она достаточно распространена ввиду простоты, экономичности и возможности сделать однотрубную систему отопления своими руками.
Как снизить потери тепла при однотрубной системе отопления:
увеличить число секций в последних радиаторах (два-три последних);
увеличить температуру теплоносителя на выходе. Это, в свою
очередь, повышает расходы на отопление;
обеспечить теплоносителю принудительную циркуляцию. Т.е.,
установить насос, который создаст в системе дополнительное давление заставляя
воду циркулировать быстрее.
Двухтрубная система отопления дома
Схема двухтрубной системы отопления представлена на фото.
Синим цветом выделена труба отработки, которая отводит охлажденный
теплоноситель из радиатора в котел.
Двухтрубная система отопления дома с нижней разводкой — схемаСхема двухтрубной системы отопленияДвухтрубная система обеспечивает подачу теплоносителя к радиаторам без потери тепла. Ее разновидности показаны на фото. При параллельном подключении достигается экономия на материалах. При лучевом,
появляется возможность регулировать температуру в каждой комнате отдельно.
Коллекторная (лучевая) разводка
Предполагает использование специального устройства –
коллектора, которое собирает теплоноситель и распределяет по трубам к батареям.
Схема сложная в реализации, поэтому используется редко.
Схема коллекторной (лучевой) разводки
Безусловным плюсом системы водяного отопления можно назвать
ее безопасность.
К числу недостатков относят:
относительно трудно обогреть значительную площадь без
значительных затрат (ввиду потерь тепла при циркуляции воды);
эстетический параметр. Разветвленную систему труб можно
скрыть, пожертвовав некоторым количеством объема помещения, что не всегда
удобно, или же оставить на виду;
большие по размеру радиаторы отопления;
вероятность появления воздушных пробок. Эта проблема
возникает после спуска воды из системы.
Водяное отопление пола в доме
Водяной теплый пол представляет собой систему длинных пластиковых труб уложенных на
основание чернового пола.
Система водяного отопления пола
Монтаж системы теплого водяного пола выполняется в три этапа:
укладка утеплителя или устройство чернового пола;
правильная разводка труб, которая не допускает множественных
перегибов. Оба конца трубы подключаются к центральному отоплению. Через один
конец поступает горячая вода, через второй – отводится обратно в систему.
При укладке труб стоит помнить о высоком риске повреждения труб.
Во-первых, при укладке (изгиб).
Во-вторых, при эксплуатации, например, повреждение перфоратором. Чтобы не допустить этого, нужно составить подробную схему расположения труб;
заливка стяжки на систему труб.
Эта система может быть использована в качестве основной или
дополнительной. Выбирая водяное отопление по полу, следует помнить, что в системе должен поддерживаться оптимальный температурный режим, потому что при минусе и отключенном отоплении вода в трубах замерзнет, что неизбежно приведет к их деформации. Собственно, это касается любой системы водяного отопления.
Частный дом монтаж отопления. Печная система
Отопление частного дома. Металлические печи
Использование печей в качестве основной системы отопления с каждым годом встречается все реже, однако, именно они создают особую уютную атмосферу.
Существуют такие варианты печей, обеспечивающие эффективный обогрев:
- Металлические – просты в установке, быстро прогреваются, однако не обладают способностью аккумулировать тепло. Из-за своей малой общей теплоемкости печка отдает тепло лишь в течение 2 – 3 часов, а потом её нужно протапливать снова и снова. А это чревато значительным расходом топлива.
- Каменные – обеспечивают постоянный, более качественный обогрев (за счет массы в них дольше сохраняется заданная температура), но требуют сложной установки. Каменные отопительные печи бывают различных видов: отопительные (голландка); отопительно-варочные (шведки, русские печи); обычные варочные (печи под казан, барбекю); узконаправленные (каменка для бани, тепличные, гаражные печи). Такое разнообразие видов позволяет выбрать наиболее подходящий образец.
Схема отопление в частном доме своими руками
С рациональной точки зрения отличным решением станет отопительно-варочная печь. Поверхность исполняет одновременно две функции: служит для приготовления пищи и прогревает помещение. Из-за открытой комфорочной поверхности тепло печи растрачивается быстрее. Достаточно популярны печи-камины со стеклянной дверью, работающие как открытая либо закрытая печь.
Печное отопление может быть организовано двумя способами. В первом случае обогрев помещения производится за счет нагрева самой печи от продуктов горения (дров или солярки), такой способ часто встречается в деревнях, селах, поселках, но к нему можно отнести также и каминное отопление (подогрев воздуха). Во втором случае печь сжигая материалы подогревает теплоноситель собственным теплом или горячим воздухом, который поднимается и подается по трубам к нагревательному элементу. Далее нагретое вещество (вода, масло, антифриз) поступает в однотрубную, либо двухтрубную сеть.
Следует отметить, что печное отопление приемлемо лишь в жилищах небольшой площади. При обогреве больших коттеджей стоит рассмотреть другие варианты.
Выбор радиаторов
Производители предлагают широкий выбор различных приборов отопления
В первую очередь необходимо обратить внимание на тип материала, а потом уже на их внешний вид.
Виды батарей:
- Чугунные батареи имеют высокую тепло отдачу. Но их стоимость очень высока. А если брать модели советского образца, то их внешний вид не украсит жилище.
- Биметаллические имеют внутри стольной каркас. Этот вид приборов используется в многоквартирных домах.
- Стальные батареи одни из самых дешевых, при этом срок эксплуатации составляет 20 лет.
- Алюминиевые, хороши тем, что можно в автоматическом режиме регулировать подачу тепла.
Конечно, процесс организации отопительной системы весьма трудоемкий. Однако, если разобраться во всех тонкостях, то можно сделать отопление своими руками.
Но, если все же для вас это является сложной работой, то лучше нанять специалистов. А начальные знания помогут проконтролировать весь процесс монтажа.
Схема отопления с двумя котлами
Часто с твердотопливной установкой используют маломощный прибор, работающий на ином виде горючего, – электрокотел или газовый, запитанный от баллона.
Это дает такие преимущества:
- Если пользователь забудет подложить дрова, второй агрегат запустится автоматически и не даст системе остыть.
- Основной отопитель работает с максимальным КПД.
Основное оборудование подбирают не по наименее низкой, а по среднезимней температуре. Это дает возможность эксплуатировать его большую часть времени в режиме номинальной производительности, а значит, с максимальным КПД.
Схема отопления с двумя твердотопливными котлами.
Второй котел используют:
- в экстремальные холода;
- во время простоя основного отопителя из-за отсутствия горючего или в период обслуживания;
- в межсезонье (в одиночку).
Применяют разные схемы подключения:
- параллельную;
- последовательную;
- каскадную.
Советы и рекомендации
Чтобы знать, как правильно самому сделать отопление в частном доме, следует изучить пошаговое руководство.
При монтаже учитываются такие особенности:
- Котел устанавливают в самой низкой точки магистрали, расширительный бак — в самой высокой.
- Лучше всего расширительный бак монтировать на чердаке.
- Магистраль прокладывается с наименьшим количеством поворотов.
- Нагрев должен идти поэтапно, не допускается кипение.
- Когда в зимний период система отопления не применяется, жидкость сливается.
Схема отопления в собственном доме бывает разной, потому, когда у владельца есть определенные навыки, то монтаж выполняется самостоятельно. Когда нет уверенности в собственных силах, следует обратиться к экспертам, которые составят чертеж и проведут необходимые работы.
Выбор схемы водяного отопления дома
Пример схемы водяного отопления одноэтажного дома
Установка водяного отопления считается одним из оптимальных способов поддержания комфортной температуры в доме. При этом у владельца есть выбор — двухтрубная система отопления одноэтажного дома или однотрубный аналог. Также нужно учитывать и другие нюансы организации этого типа теплоснабжения.
Сначала необходимо определиться – будет ли это схема отопления одноэтажного дома с естественной циркуляцией или и с принудительной. В первом случае движение теплоносителя осуществляется за счет его температурного расширения. Такой способ актуален только для небольших схем отопления. Если же общая площадь дома превышает 60 м² — рекомендуется установка циркуляционного насоса.
Насосный узел отопления
В таком случае не возникнут проблемы, которые имеет водяное отопление одноэтажного дома с естественной циркуляцией:
- Неравномерное распределение тепла по радиаторам и батареям;
- Обязательная установка труб больших диаметров (40 мм) для уменьшения потерь за счет трения воды о внутреннюю поверхность магистрали;
- Инертность системы. Большое время нагрева, обусловленное медленным повышением температуры теплоносителя.
Однако схема отопления одноэтажного частного дома с насосом также имеет один недостаток – зависимость от электроснабжения. Но в этом случае при правильной обвязке насоса можно легко сделать схему отопления одноэтажного дома с естественной циркуляцией.
Если же необходима постоянная работа насоса – можно в систему добавить блок бесперебойного питания.
Однотрубная разводка отопления в одноэтажном доме
Однотрубная схема отопления
Это один из самых экономных способов теплоснабжения. Преимущество однотрубной системы отопления одноэтажного дома заключается в установке только одной линии магистрали, к которой последовательно подключаются радиаторы и батареи.
При этом нужно учитывать особенности этой схемы разводки. Она реализуется в домах с небольшой площадью. Если общая протяженность магистрали превышает 30м, то устанавливать однотрубную систему отопления одноэтажного здания не рекомендуется. Теплоноситель будет остывать, доходя до последних радиаторов в цепочке. Чуть большей максимальной протяженностью обладают схемы с циркуляционным насосом – до 50 м.
Байпас в обвязке радиатора
Что нужно учитывать во время проектирования однотрубного отопления в одноэтажном частном доме своими руками?
- Возможность прокладки труб в труднодоступных местах;
- Для гравитационной системы обязательно необходимо соблюдать уклон магистралей. Он должен составлять 3-4 мм на 1 м.п. трубопроводов;
- Минимальное количество поворотных и разделительных узлов. Это снизит гидравлическое сопротивление при движении теплоносителя.
При установке радиаторов отопления одноэтажного дома своими руками необходимо сделать байпасы.
Кроме этих факторов следует правильно расположить котел относительно других отопительных приборов. Он должен находиться в самой низкой точке системы.
Двухтрубная схема теплоснабжения дома
Двухтрубные отопительные схемы
Практически все схемы отопления одноэтажного дома с двухконтурным котлом реализовываются на основе двухтрубной системы. Она отличается от вышеописанной наличием второй магистрали, по которой течет остывший теплоноситель. Подключается к обратному патрубку котла для повторного нагрева воды.
В этой схеме водяного отопления одноэтажного дома подключение радиаторов происходит параллельно. Т.е. от подающей магистрали к каждому прибору отводится соединительный патрубок. Подобная система характеризуется такими особенностями эксплуатации и проектирования:
- Увеличение количества расходных материалов для монтажа обратного трубопровода;
- Равномерное тепловое распределение по всем радиаторам;
- Возможность ремонта или замены батареи без отключения всей системы;
- При правильном расчете схемы отопления одноэтажного дома с двухконтурным котлом можно увеличить протяженность системы, установив новые трубы и радиаторы. Но при этом мощность котла должна обеспечить должный уровень нагрева теплоносителя.
Для двухтрубной системы отопления одноэтажного дома обязательно выполняется расчет основных параметров – диаметра труб, гидравлического и теплового распределения. Без этого система может работать недостаточно эффективно.
Схема отопления с насосом
Контур с принудительной циркуляцией лишен недостатков гравитационной системы. Длина труб и их диаметр могут быть любыми, нужно только установить мощную помпу.
Инструменты и материалы
Дополнительно потребуются:
- индикатор фазы;
- кусачки;
- стриппер (приспособление для снятия оболочки с жил) или нож.
Из инструментов вам понадобится индикатор фазы.
Нужны такие материалы и изделия:
- медные провода с сечением, соответствующим потребляемому насосом току;
- клеммы типа WAGO или самоизолирующие зажимы;
- диэлектрическая клейкая лента;
- короб для кабеля.
Кроме труб, фитингов и радиаторов, для монтажа контура понадобятся:
- Мембранный расширительный бак. Из-за создаваемого помпой избыточного давления систему делают закрытой, поэтому вариант для гравитационного отопления не подойдет. Нужен красный мембранный бак – для технической воды. Синий для питьевой стоит дороже.
- Манометр, воздухоотводчик и предохранительный клапан. Вместе они называются группой безопасности.
- Трехходовой вентиль с термоголовкой.
- Фильтр.
Что делать с конденсатом
Чтобы избежать поступления в котловой бак теплоносителя с температурой ниже +50…+55°С, вызывающего образование кислоты на его стенках, вблизи отопителя монтируют смесительный узел.
«Подачу» и «обратку» соединяют перемычкой с 3-ходовым вентилем, управляемым сигналами от термодатчика. При остывании теплоносителя на впуске в агрегат ниже критической температуры клапан поменяет положение, и произойдет подмес горячего потока в холодный.
Инструкция
Систему отопления собирают по следующим правилам:
- Используют трубы ДУ25, при большой протяженности контура – ДУ32.
- Горизонтальные участки прокладывают с малым уклоном, необходимым только для дренирования трубопровода, – 2-3 мм/м.
- Разгонного коллектора не делают.
- Группу безопасности устанавливают со стороны подающего патрубка котла не далее 0,5 м от него. Между теплогенератором и приборами запрещено размещать запорную арматуру.
- Насос с фильтром и мембранный расширительный бак подсоединяют к «обратке», чтобы они работали в щадящих условиях при относительно низкой температуре.
- Помпу размещают между 3-ходовым вентилем и отопителем.
Схема отопления твердотопливным котлом с насосом.
Нужно предусмотреть возможность аварийного сброса избыточного тепла.
Для этого используют:
- ветку с радиаторами в неотапливаемых помещениях (например, в кладовой или на веранде);
- змеевик в котловом баке, подключаемый к водопроводу с одной стороны и канализации – с другой.
Основные виды обогрева
Отличие всех существующих систем зависит от разных критериев. Место установки, площадь обогрева, технические особенности разводки и монтажа. В частых случаях на вид конструкции влияет способ подачи энергоносителей и, конечно, общая стоимость всего комплекса отвечающего за отопление частного дома. Современные энергосберегающие технологии предлагают широкий выбор различных систем отопления, с применением передовых разработок. В данной статье представлены популярные, распространённые виды, систем обогрева, применяемые практически в каждом доме.
Водяное отопление
Среди всех вариантов самым популярным считается обогрев с применением жидкости (воды) в качестве теплоносителя. Преимущества классического вида водяного отопления были выявлены в процессе долголетнего применения. Технические характеристики системы позволяют её эксплуатацию в различных условиях. Как в промышленных зданиях, так и в постройках частного сектора, квартирах, офисах. Все это можно реализовать своими руками. Основные преимущества:
- Одинаковый режим температуры во всех помещениях.
- Продолжительность срока эксплуатации.
- Возможность использования разных материалов труб, метизов (полипропилен, металл).
- Бесшумность работы.
- Экономия топлива, простое обслуживание.
Отдельными элементами конструкции данного варианта являются электрический, многофункциональный или газовый котёл. Так же применяются угольные котлы. С их помощью вода нагревается и разносится по трубам (циркуляция замкнутого вида) к батареям. Так передаётся тепло нагретой жидкости в помещения. Для удобства эксплуатации, применяются несколько подвидов. О них поговорим ниже.
Воздушное отопление
Данный тип обогрева был известен и применялся еще в древние времена. Нагретый воздух с помощью системы воздуховодов подавался в помещение, тем самым обогревая его. В современном исполнении это распространённый способ отопления помещений с большими площадями. До недавнего времени он использовался только в производственных цехах, спортивных сооружениях, общественных помещениях. Но развитие современных технологий позволяет применять воздушный способ и в частных домах.
Нагрев и подача воздушной массы в помещения осуществляется калориферами. В больших цехах это специальные установки, обеспечивающие нагрев и постоянную циркуляцию воздуха определённой температуры. Местный вариант предусматривает использование воздушно-отопительных приборов небольшой мощности. Обычно это, тепловые пушки, тепловентиляторы. Устройства достаточно мобильны и используют в качестве основного нагревателя различные способы конструкций (электрические тены, топливные горелки и др.).
Эксплуатация воздушного отопления требует жёсткого соблюдения правил пожарной безопасности и основных требований гигиены. Второе предусматривает наличие фильтров очистки воздуха, проточной вентиляции, воздуховодов, воздушных занавесов и других элементов. А так же постоянный контроль, над системой воздуховодов в целом.
Обогрев на базе электричества
Данный вид отопления работает на принципе преобразование электрической энергии в тепло. Основным источником тепла, являются электрический котёл или различные нагревательные устройства (приборы). Котлы применяются в водяных системах, считаются экологически чистым способом обогрева. Отдельные приборы имеют свои конструкции:
- Конвекторы электрические.
- Завесы воздушные.
- Масляные радиаторы с тэнами.
- Инфракрасные излучатели (УФО), теплый пол.
- Тепловентиляторы, тепловые пушки.
Применение разных модификаций зависит от места установки, площади обогрева, условий эксплуатации. Электрические конвекторы, масляные радиаторы хорошо подходят при обогреве квартир или частных домов. Это касается устройств УФО и тёплых полов. Все перечисленные способы экономичны (при условии доступной цены на электроэнергию) и не требуют привлечения для нескольких видов энергоносителей, можно использовать только электричество.
Монтаж системы отопления частного дома
Может проводиться одновременно со строительством дома или же
устанавливаться в уже эксплуатируемое здание.
В первом случае монтаж более простой, экономичный и
позволяет монтировать трубы в стены или укладывать на пол.
Однако, независимо от того, на какой стадии проводится индивидуальное
отопление в доме, нужно выдержать требования к его установке:
монтаж системы производится только в теплом помещении. Не
допускается запуск системы при температуре ниже 5оС. Это нужно чтобы
избежать переохлаждения теплоносителя;
трубы устанавливаются вдоль/внутрь стен или монтируются в
пол. Минимальная высота установки – 150 мм. В противном случае трубы можно
повредить при монтаже плинтусов;
исключаются перепады труб. Это позволит избежать появления
воздушных пробок в системе;
радиаторы устанавливаются возле окон на расстоянии не менее
150 мм. от пола и 50 мм. от подоконника. При этом радиаторы всех помещений
нужно располагать на одном уровне. Радиаторы разного типа устанавливаются в
соответствии с рекомендациями изготовителя;
обязательно наличие расширительного бачка и слива, чтобы
избежать сбоя в работе системы. Слив необходим, чтобы иметь возможность
полностью заменить теплоноситель в системе. Рекомендуется производить замену
воды в системе не реже чем раз в 7 лет. Для систем с антифризом не реже чем раз
в 3-4 года (по спецификации производителя) и с обязательной промывкой системы.
Порядок выполнения монтажа системы отопления:
- установка котла;
- разводка труб;
- установка радиаторов;
- состыковка радиаторов и труб с установкой терморегуляторов;
- установка расширительного бачка и насоса;
- подключение котла к системе.
Способы отопления и их экономичность
Традиционно для обогрева частных домов используются автономные системы отопления. Источниками энергии для их работы выступают природный газ, сжиженный газ, твердое топливо, жидкое топливо и электроэнергия. Самыми экономичными считаются системы, работающие на природном газе . Но в некоторых условиях их экономичность не играет никакой роли. Например, если дом не подключен к газовой магистрали, то сравнения с газом тут не уместны.
Газовые системы отопления
Экономные системы отопления частного дома – это системы, работающие на дешевом теплоносителе. Если поблизости проходит газовая магистраль, смело подключаемся к ней и пользуемся одним из самых недорогих источников энергии. Сравнивая расходы на газ с расходами на другие источники, начинаешь понимать, что это один из самых недорогих видов топлива.
При отсутствии газовой магистрали нередко используется сжиженный газ, поставляемый в баллонах или хранимый в газгольдерах. Но этот вариант нельзя назвать самым экономичным, хотя он очень прост по своей реализации – достаточно приобрести обычный газовый котел и перенастроить его на работу со сжиженным газом.
Твердотопливные системы отопления
Экономное отопление частного дома без газа можно построить на основе твердотопливного котла. Для его питания используются каменный уголь, кокс, брикетированное топливо и даже обычные дрова. Дольше всех горит каменный уголь, но и стоит он достаточно дорого. Зато отопительная система получается не только экономичной, но и недорогой – самый простой твердотопливный котел отличается вполне доступной стоимостью.
Самое дешевое отопление частного дома без газа строится с применением твердотопливных котлов. иногда и самодельных. Если хочется обеспечить более удобную эксплуатацию системы, следует присмотреться в котлу с небольшим бункером для пеллетного топлива (топливные гранулы). Такие пеллетные котлы работают в автоматическом режиме, требуя лишь периодической загрузки новых порций пеллет.
Работа твердотопливных котлов на дровах осложняется необходимостью слишком частой загрузки дров. К тому же, дров нужно очень много, что увеличивает расходы на эксплуатацию отопительной системы. Стоит только прозевать момент загрузки очередной порции топлива, как в доме начнет становиться прохладнее. Проблема решается установкой специальных твердотопливных котлов длительного горения.
Следует отметить, что отопительные системы, работающие на дровах, могут быть экономичными вплоть до полной бесплатности – дрова можно нарубить в лесу самостоятельно, чем пользуются люди, живущие в небольших населенных пунктах.
Жидкостные отопительные системы
Системы отопления на жидком топливе нельзя назвать самыми экономичными. После газа и твердого топлива они занимают почетное третье место. В качестве топлива здесь используются отработанное машинное масло и солярка. Из-за этого в домах, отапливаемых жидкостными котлами, постоянно стоит характерный запах. Также есть необходимость создания специального хранилища для жидкого топлива, причем на удалении от жилых построек – это создает дополнительные расходы.
Электрические отопительные системы
Дешевое отопление частного дома электричеством создать сложно – нужен источник халявной электроэнергии. Все дело в том, что классические электрические котлы необычайно прожорливые. И сделать здесь что-то практически невозможно, так как их эффективность составляет 99% — то есть, практически вся энергия перерабатывается в тепло. Некоторую экономичность могут обеспечить индукционные котлы, но многие специалисты не готовы подтвердить этот факт.
Экономные электрокотлы для отопления частного дома существуют, но стоят они значительно дороже, чем их простые малогабаритные собратья. Достижение экономии в них осуществляется за счет применения погодозависимой автоматики и комнатных температурных датчиков. То есть, они способны автоматически подстраиваться под особенности наружных и комнатных температурных условий, регулируя мощность нагрева – если бы регулировками занимался человек, то расходы были бы больше.
Минусами электрических систем являются необходимость в наличии хорошей электропроводки и наличие трехфазной сети для питания наиболее мощных моделей котлов.
Решение 5. Интерьер кухни: как спрятать коммуникации
Решить вопрос с маскировкой корпуса — это полдела. Коммуникации, отходящие от прибора, портят интерьер кухни не меньше, чем сам котёл. Газовые трубы, шланги для воды, громоздкий дымоход являются неотъемлемой частью агрегата и остаются на виду.
Задекорировать коммуникации можно коробом. Для этого приобретается нужного размера пластиковый или делается самостоятельно из гипсокартона. Второй способ имеет более основательную конструкцию, которую в дальнейшем можно поклеить декоративной плёнкой или обложить кафелем.
Короб из ДСП для труб и шлангов
Газовая труба обычно скрыта мебелью и видна лишь небольшая часть между полкой и рабочим столом. Это место покрывается хромированной краской или декорируется любым, выше описанным, способом.
Угловые элементы коммуникаций удачно маскируются разными способами:
- искусственными цветами;
- муляжами фруктов;
- навесными панелями;
- закрашиваются в тон интерьера.
