Особенности устройства и принцип действия печи на отработке

Принцип работы самодельных печей

Если любое отработанное масло просто поджечь, чадить будет нещадно и еще активнее «пахнуть». Потому прямое горение не используется. Сначала летучие вещества испаряют, потом их сжигают. Это и является основным принципом разработки конструкций. Потому в некоторых вариантах печь имеет две камеры горения, соединенные тубой, в которой сделаны отверстия.

В нижней камере происходит нагрев топлива и его испарение. Горючие пары поднимаются вверх. Проходя по трубе с отверстиями, они перемешиваются с кислородом, растворенным в воздухе. Уже в верхней части этой трубы смесь воспламеняется, и догорает во второй камере. Причем горение паров происходит с выделением гораздо большего количества тепла и меньшего количества дыма. При правильной технологии дыма практически и нет, как и сажи.

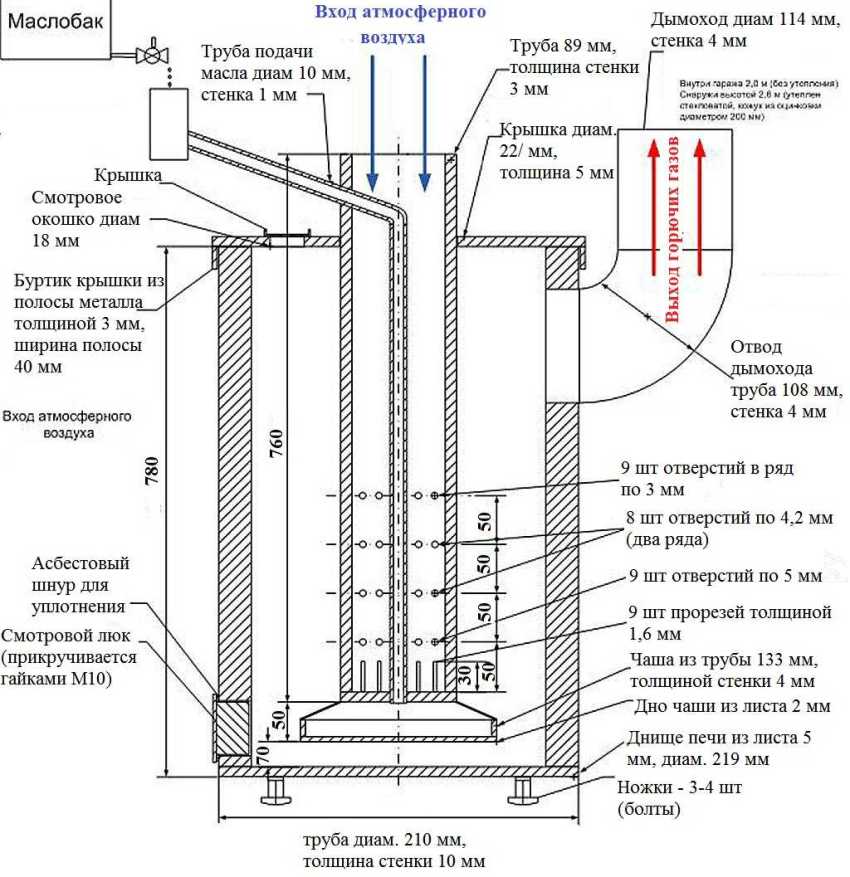

Строение печи на отработанном масле с трубой подачи воздуха

Второй способ разделения «тяжелого» топлива (масло любого происхождения ) на «легкогорючие» составляющие более эффективен, но и сложнее в реализации. Для эффективного испарения в нижней камере устанавливается металлическая чаша. Она раскаляется, попадающие на нее капли отработки мгновенно превращается в летучие горючие пары. При этом свечение получается (при правильном режиме) бело-голубым, как при горении плазмы. Отсюда пошло еще одно название этой конструкции — с плазменной чашей.

Чтобы добиться наибольшей эффективности сгорания топлива, отработанное масло должно в нижнюю камеру подаваться очень небольшими порциями. В некоторых вариантах — каплями, иногда — тоненькой струйкой. Потому и называют эту технологию капельной подачей.

Принцип работы печи на отработанном масле с плазменной чашей

Это — основные принципы «действия» самодельных отопительных агрегатов. Имеется очень большое количество их комбинаций и вариаций. Несколько из них описаны ниже.

Пример горения отработки в плазменной чаше вы можете увидеть в видео ниже. Это печь на отработке «Геккон», она имеет встроенный водяной нагреватель и может работать как отопительный котел.

Система подачи топлива

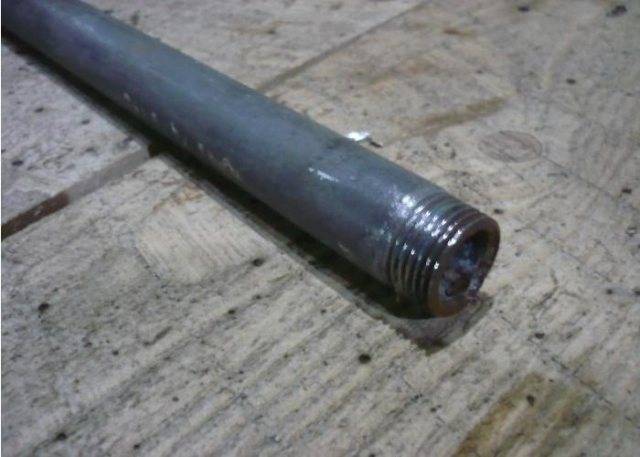

Водопроводную трубу на ½ дюйма (1) вставляем (с запасом) в отверстие под углом (30 – 40о ), привариваем к корпусу печки. Место высверливания отверстия особой роли не играет, так как чаша испаритель сделана мобильной и может быть развернута приемным отверстием в любую сторону.

Опускаем муфту на окончание трубы и отмечаем дальность вылета (2), обрезаем ее болгаркой, формируя «носик» для более удобного формирования струйки масла (3).

К трубке прикручивается обычный водопроводный шаровой кран (4), который будет использоваться в качестве аварийно-резервного, для перекрытия подачи топлива в случае выхода из строя крана на баке с отработкой.

(1)

(2)

(3)

(4)

Пошаговая инструкция изготовления печи на отработанном масле своими руками из баллона

Аппарат можно изготовить из старых предметов, воспользовавшись представленными чертежами печи на отработанном масле. Для этого процесса понадобится газовый баллон емкостью 50 л. Также следует подготовить:

• трубу диаметром 80-100 мм и длиной 4 м;
• стальной уголок для изготовления подставки и внутренних элементов теплообменника;
• листовую сталь для выполнения днища верхней камеры и заглушки;

Для процесса изготовления печи на отработанном масле понадобится газовый баллон емкостью 50 л

• тормозной диск;
• шланг для подачи топлива;
• хомуты;
• полудюймовый вентиль;
• петли;
• полудюймовую трубу для подачи масла.

Для изготовления корпуса используется пустой газовый баллон. На нем необходимо открутить вентиль, после чего следует оставить его на ночь на улице для выветривания остатков газа. В днище изделия просверливается отверстие. Чтобы исключить образование искры, сверло необходимо смочить маслом. Через отверстие баллон наполняется водой, которая затем сливается, смывая остатки газа.

В баллоне вырезается два проема. Верхний будет использоваться для камеры сгорания, куда будет установлен теплообменник. Нижний выполняет роль горелки с поддоном. Верхняя часть камеры специально делается большой. При необходимости она может быть заполнена другими вариантами топлива в виде дров или прессованных брикетов.

Печь из газового баллона окажется экономичнее и эффективнее нежели из других материалов

Далее из листового металла толщиной 4 мм изготавливается дно для верхнего отсека аппарата. Из куска трубы длиной 200 мм выполняется горелка, что показано на чертеже печки на отработанном масле. По окружности изделия делается множество отверстий, которые необходимы для поступления к топливу воздуха. Далее отшлифовывают внутреннюю часть горелки. Это исключит вероятность накапливания сажи на торцах и неровных поверхностях.

Горелка печи на отработке из газового баллона приваривается к днищу верхней камеры. В случае отсутствия запасов отработки на образованную полку можно уложить древесину.

Изготовление поддона для отработки и монтаж дымохода масляной печки своими руками

Согласно чертежу печки, для изготовления поддона для отработанного масла используется чугунный автомобильный тормозной диск, который отличается хорошими жаропрочными характеристиками. В нижней его части приваривается стальной круг, который образовывает днище. В верхней части выполняется крышка, через проем которой в печь поступает воздух.

Для изготовления поддона используется чугунный автомобильный тормозной диск

Следующим этапом изготовления печки на отработанном масле из газового баллона является выполнение муфты из трубы длиной 10 см, которая соединяет горелку и поддон.  Благодаря этому элементу печку обслуживать будет намного проще. Можно достать поддон и очистить нижнюю часть горелки. Для обеспечения подачи масла в отверстие в корпусе вставляется трубочка из металла, которая прихватывается сваркой. На трубе устанавливается аварийный вентиль.

Дымоотводная конструкция выполняется из трубы диаметром 100 мм. Один ее конец приваривается к отверстию в центральной верхней части корпуса, а другой выводится на улицу.

Просмотрев видео «Печь на отработке из газового баллона», можно ознакомиться с последовательностью действий при изготовлении аппарата.

Требования к пожарной безопасности

Печь на отработке раскаляется и становится пожароопасной, поэтому нужно соблюдать требования к её установке и эксплуатации:

1. Поверхность пола должна быть несгораемой. Допускаются бетонные, из керамической плитки, металлические поверхности. Деревянный пол возле печи закрывают металлом.
2. Если стенка, возле которой стоит печь, из дерева или другого не огнестойкого материала, то её надо закрыть асбестовым листом.
3. Нельзя допускать сквозняков в помещении, где установлена печь. Пламя из перфорированной трубы может перекинуться на окружающие предметы.
4. Запрещено складирование вблизи печи любых легковоспламеняемых материалов.
5. Запасы отработки хранят в другом помещении.
6. В процессе работы печи туда нельзя доливать топливо.
7. В помещении нужно держать в удобном месте порошковый либо солевой огнетушители.

Печь на отработке — это экономичный и удобный обогревательный агрегат, который при правильной эксплуатации и монтаже водяного контура значительно улучшит микроклимат в помещении и будет незаменимым источником тепла в гараже или мастерской.

Увеличение эффективности обогрева помещения

Для усиления эффективности нагрева помещения требуется обеспечить более интенсивный отбор у печки излишков тепла. Сделать это можно двумя способами:

• принудительным обдувом горячего корпуса – воздушное отопление;
• нагревом воды с последующей перекачкой ее в систему отопления – радиаторная система обогрева.

Отбор тепла производится в верхней зоне, где температура достигает максимума. Оба варианта уже разработаны и ниже представлены самые удачные и простые конструкции таких печек.

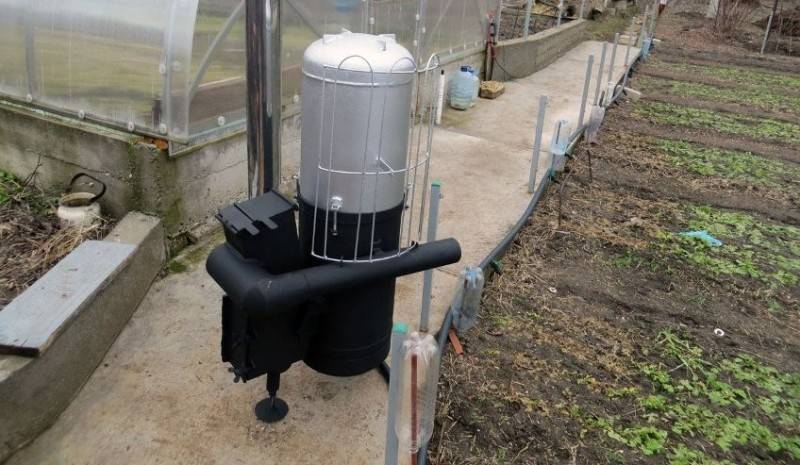

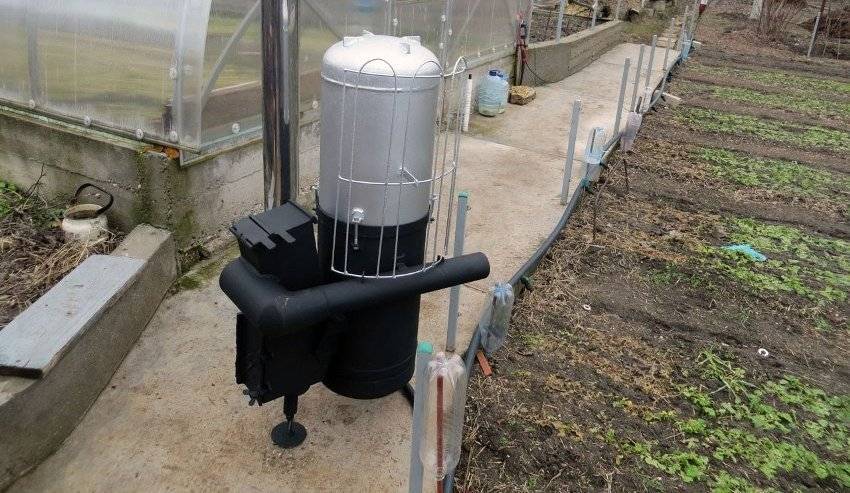

На фото хорошо видно, как организована дополнительная камера для нагрева воздуха. Перегородки образуют своеобразный лабиринт и удлиняют путь прохождения через нагретую зону. Камера воздушного обдува наваривается сверху верхней камеры сгорания. По уверениям разработчиков, эффективность нагрева помещения возрастает более чем в два раза.

Вместо воздушного лабиринта можно приварить водяной котел. Нагретую воду придется гнать в радиаторы насосом, но увеличение эффективности обогрева помещения того стоит.

Разновидности котлов и печей на отработанном масле

Наибольшим спросом пользуются печи на отработке с пиролизным типом горения и турбо-горелки. Пиролизные печи имеют две камеры. В первой камере происходит разогрев масла и его разложение на компоненты при дефиците воздуха. Образовавшиеся пары перемещаются во вторую камеру, где при полноценном доступе кислорода сгорают, выделяя много тепловой энергии. Регулируя подачу кислорода в камеру, можно контролировать температуру пиролиза. Такие печи нуждаются в периодической чистке, а поддержание нужной температуры в автоматическом режиме невозможно.

Что касается турбо-горелок, то они работают, как дизельные двигатели. В камеру сгорания впрыскивается масло, выделяются пары и загораются. Однако такой тип котлов крайне чувствителен к чистоте масла, к тому же, оно должно быть предварительно разогрето.

В зависимости от конструкции, печи на отработке могут быть:

• с капельной подачей масла;
• с поддувом;
• сделанные из газового баллона.

Достоинства и недостатки применения отработки для отопления

Стоит отметить, что по тепловой мощности печь на отработке можно сравнить с электрическим обогревателем в 15 кВт, при этом потребуется порядка 0,5-2 литров топлива в час.

Принцип функционирования печи на отработке из газового баллона заключается в прямом нагреве воздуха. Целесообразно применять такие агрегаты в крупных помещениях – зимних садах и оранжереях, гаражах, складах и ремонтных мастерских. Если в автосервисе, например, постоянно есть большой запас отработанного масла, то его вполне можно использовать для отопления – и выбрасывать не нужно, и экономия на ресурсах.

Среди преимуществ отработки можно назвать:

• отсутствие копоти и гари во время сжигания;
• пожарная безопасность – сгорают только пары, а не само отработанное масло;
• удобство в использовании.

Есть у этого топлива и ряд недостатков, в частности:

• Неочищенное отработанное масло из автосервиса нельзя применять в котлах из-за большого количества примесей, поскольку засорятся основные элементы агрегата. Это чревато серьезными последствиями, вплоть до взрыва. В домашних условиях очистку сделать невозможно. Поэтому приобретать нужно специальное подготовленное масло.
• По закону все предприятия, у которых скапливается большое количество отработанного масла, должны заключать договора на его утилизацию со специальными фирмами. Это платные услуги. Поэтому забрать у них отработку совершенно бесплатно вряд ли получится.
• При отрицательной температуре отработка замерзает. Поэтому для нее нужно найти место для хранения или же углубить емкость с маслом в землю, ниже уровня промерзания грунта.

Особенности отопительных конструкций на «отработке»

Приборы, которые описаны в данной статье, в народе часто именуют чудо-печками, ведь для их работы используются отработанные масла (моторные, трансмиссионные), которые стоят очень мало. Благодаря этому, эксплуатация подобного рода печей обходится дешево. Еще чудо-печки, которые нас интересуют, не будут функционировать на бензине, дизтопливе, керосине и прочих легко воспламеняемых смесях.

Приборы на «отработке» отапливают помещения путем непосредственного нагрева воздуха, который в них находится. С конструктивной точки зрения, такой агрегат – это два отсека горения. В отсеке No1 сжигается применяемое масло, вследствие чего образуются горючие пары. После этого пары подаются в отсек No2, где смешиваются с воздухом и, имея достаточно высокую температуру, быстро сгорают, из-за чего выделяются большие объемы тепловой энергии.

В большинстве случаев оба отсека соединятся между собой при помощи трубы

Важно, чтобы в последней были просверлены отверстия диаметром около 10-ти миллиметров – через них воздух будет поступать в отсек No2 для смешивания с горючими парами

Ниже приведены основные преимущества агрегатов на «отработке».

1. Они достаточно безопасны, поскольку сгорают в данном случае пары масла, а не само отработанное масло.
2. Такую печь вполне можно сделать своими руками, используя для этого дешевые и доступные материалы.
3. Наконец, такие приборы легко устанавливать и использовать, что не может не радовать.

Но есть и некоторые минусы, о которых должен знать каждый, кто планирует самостоятельное изготовление чудо-печки.

1. Для хранения отработанного масла должно использоваться исключительно теплое помещение. При минусовой температуре оно попросту замерзнет и лишится всех своих свойств.
2. Кроме того, это масло должно быть специально профильтрованным. Запрещается применять простую загрязненую «отработку» с автомобильных сервисов. Очистить загрязненное масло в домашних условиях почти что невозможно.

Достоинства такой печи, и какие недостатки нужно учесть

Печи на отработанном масле с водяным контуром выручают во многих случаях и имеют свои преимущества:

• это универсальный отопительный агрегат, который идеально подходит для помещений хозяйственного назначения, теплиц, домашних мастерских, гаражей;
• сооружение печи обходится недорого (её можно собрать из металлолома);
• очень быстро прогревает помещение при любых морозах;
• компактная конструкция;
• можно приспособить для подогрева и приготовления пищи;
• позволяет утилизировать отработку.

Но есть и недостатки, которые нужно иметь в виду при эксплуатации печи:

• требовательна к регулярной очистке дымохода и камер сгорания, так как во время работы интенсивно покрывается сажей;
• работает «громко», при активном горении топлива издаёт гул;
• нужна тара и место для хранения отработанного масла (на улице при минусовых температурах оно промёрзнет);
• печь пожароопасная, так как корпус раскаляется до очень высоких температур и нужно строго соблюдать требования по установке и эксплуатации.

Но все эти недостатки не являются существенными по сравнению с экономией топлива, особенно если машинное отработанное масло достаётся бесплатно. При соблюдении всех требований печь будет служить долго и безопасно.

Область применения

В стандартном исполнении самодельная печка на отработке хорошо прогревает воздух. Для обустройства отопления в жилых домах применяются такие печки редко, так как кислород от разогретых до предела частей корпуса выжигается.

• Но вот для поддержания комфортной температуры в производственных помещениях данные агрегаты отлично подходят, так как быстро выходят на рабочую температуру.
• Поэтому вы можете часто увидеть такие печи в автосервисах, автомойках, гаражах, различных цехах, а также на складах и теплицах.
• Некоторые умельцы переделывают классические варианты печей на отработке: в них можно встроить зигзагообразный контур для нагревания воды.
• В таком случае получается настоящая водяная печь на отработке.

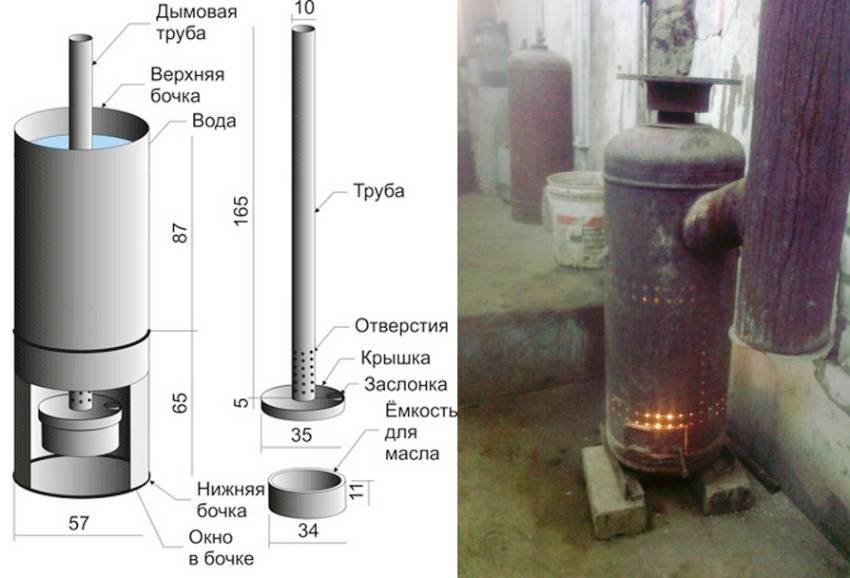

Особенности и принцип работы

В ней реализован принцип длительного горения, основанный на физико-химическом явлении пиролиза — тления топлива при недостатке кислорода и сгорании выделяемых при этом газов. Одной загрузки дров хватает на 4-8 часов горения.Конструкция печки отличается тем, что труба подачи воздуха с заслонкой на конце расположена вертикально и выходит через верх печки с небольшим не герметизируемым зазором,

Труба имеет вертикальную подвижность. На ее нижнем конце закреплен массивный диск с направляющими для потока газов. Дымоход приварен в верхней части печки сбоку. Дрова загружаются в печь вертикально, диск прижимает их к колосникам. По мере сгорания нижних слоев топлива диск опускается, и подача воздуха для горения осуществляется к верхнему слою топлива, подвергаемого пиролизу.

Преимущества и недостатки

Преимущества печи верхнего горения бубафоня следующие:

1. Высокая топливная эффективность. Тепло не улетает в трубу.
2. Простота изготовления и эксплуатации.

Однако конструкции свойственны и недостатки:

1. Невозможно пополнить запас топлива в печке до его полного сгорания.
2. Невозможно прервать процесс горения.
3. При снижении тяги песка дымит.
4. Не пригодна для быстрого прогрева холодных помещений.

Необходимые материалы для изготовления печи бубафоня

Необходимые материалы — все тот же газовый баллон, арматура для колосников, патрубок 90 градусов, металлическая труба длиной метр-полтора и тяжелый диск, по диаметру чуть меньший внутреннего диаметра газового баллона.

Особенности эксплуатации

При эксплуатации важно помнить следующее:Дрова в слоях должны быть одной длины, загружать их следует аккуратно и ровно, не допуская перекосов

Схема печки длительного горения бубафоня

Для первоначального прогрева и выхода на режим пиролиза печке требуется час или больше, при этом расходуется до одной пятой части топлива

Меры безопасности

Печка в гараж на отработке – это простое и недорогое решение для обогрева помещения технического назначения. А если гараж представляет собой мастерскую, куда часто приезжают по вопросам замены масла, то с топливом проблем не возникнет – его всегда будет в достатке

В процессе эксплуатации печи следует проявлять осторожность:

• Не разжигайте неисправные печи;
• Не используйте для розжига бензин, спирт и прочие агрессивно горящие жидкости;
• Не перегревайте печи;
• Не оставляйте оборудование без присмотра;
• Не прикасайтесь к раскаленным элементам;
• Держите рядом огнетушитель;
• Самодельные печи на отработке должны пройти тестирование в уличных условиях.

Вопросы и ответы

В процессе изготовления и эксплуатации у пользователей возникает масса вопросов, многие из которых одинаковы и могут быть освещены сразу. Ответим на них:

Стоит ли делать самодельную печь, если можно купить готовую?

Это каждый решает для себя самостоятельно. Однако, надо учесть, что стоимость такой печи начинается с 1000 $ (простая модель), а более сложные образцы стоят около 8000 $.

Можно ли заправлять печь бензином, керосином или соляркой?

Нет, легкими видами топлива, способными гореть самостоятельно, печь заправлять нельзя — это вызовет пожар с непредсказуемыми последствиями.

Если отработки оказалось мало, где ее купить?

Приобрести отработанное масло, прошедшее подготовку, можно на станциях техобслуживания или в специализированных пунктах замены масла. Оно недорогое, слишком больших расходов бояться не следует.

Существуют ли другие конструкции подобных печей?

Газогенераторных установок очень много. Есть модели, изготовленные из обычных баллонов, других емкостей. Однако, начинать с них не рекомендуется — они достаточно большие и представляют опасность для неумелых или неподготовленных пользователей.

Листовая сталь не прогорит при больших мощностях нагрева?

Рекомендуется использовать лист толщиной не менее 4 мм, а для верхней крышки — 6 мм. Это позволит продлить срок службы металла. Если есть возможность, лучшим вариантом станет использование нержавейки того же размера — она гораздо прочнее и долговечнее.

Популярные варианты печей на отработке заводской сборки, их характеристики

Печь Тепламос НТ-612 часто выбирается в качестве аппарата, применяемого для отопления гаража. Мощность такого капельного безвентиляторного обогревателя может варьироваться в переделах 5-15 кВт. Расход топлива составляет 0,5-1,5 л/час.

Данная печь на отработке для гаража относится к устройствам закрытого типа. Она укомплектована дымоходом, трубой для подачи воздуха и встроенным баком, рассчитанным на 8 литров топлива. Во внутренней камере происходит сгорание горючего. Работа аппарата начинается с электроразогрева плазменной чаши. По достижении необходимой температуры происходит подача топлива и выполняется принудительное перемещение воздуха в камеру сгорания. Средняя стоимость аппарата составляет 30 тыс. руб.

Еще одной популярной моделью является печь Жар-25 (МС-25). Данный аппарат может работать не только на отработанном масле, но и на солярке. Устройство функционирует от электросети, которая питает внутренний вентилятор. Тепловая мощность печи варьируется от 25 до 50 кВт. Она рассчитан на обогрев помещения площадью до 500 кв. м. Максимальный расход топлива составляет 4,5 л/час. Аппарат имеет большие габариты. Его вес достигает 130 кг. Данная печь нуждается в оборудовании хорошим дымоходом. Купить ее можно за 45 тыс. руб.

Печь на отработке укомплектована дымоходом, трубой для подачи воздуха и встроенным баком

Печка на отработке своими руками из листового металла и труб

В зависимости от типа устройства конструкция может быть создана из труб разных диаметров или из листов железа. Для работы понадобятся такие инструменты:

• болгарка с отрезным и шлифовальным кругом;
• листовой металл и трубы;
• сварочный аппарат и электроды;
• уголки металлические;
• краска по металлу, выдерживающая воздействие высоких температур.

Перед тем как сделать печь на отработке, выполняется подробный чертеж аппарата. Его можно создать самостоятельно или воспользоваться готовыми вариантами, которые несложно найти на сайтах в сети интернет.

Первым этапом является изготовление нижней части камеры, соединяющейся с топливным баком. Она имеет вид округленного или прямого бака с крышкой, где располагаются две трубы. Первая используется для подачи масла, а вторая – для укрепления трубы, которая уходит в среднюю часть аппарата. Элементы для бака вырезаются болгаркой и соединяются согласно чертежу.

В зависимости от типа устройства конструкция может быть создана из труб разных диаметров или из листов железа

К стенкам бака привариваются дно и металлические уголки, которые выполняют роль ножек конструкции. Для создания крышки берется лист металла, в котором производятся отверстия. Первое, диаметром 100 мм, располагается в центре; второе, размером 60 мм, находится ближе к краю. Крышка должна быть съемной, благодаря чему облегчится процесс очистки печки.

Для подачи кислорода используется труба длиной около 37 см и диаметром 100 мм. В ней по всей длине элемента выполняются отверстия, необходимые для поступления кислорода. Труба приваривается перпендикулярно крышке в нижней части аппарата. На ней фиксируется воздушная заслонка, которая будет крепиться с помощью заклепки или болтов. Отверстие под заслонкой должно быть размером 6 см. Оно предназначено для подачи масла и разжигания топлива.

Конструкция верхнего бака осуществляется по аналогии с устройством нижней емкости согласно чертежу печи на отработанном масле своими руками. Стенки изделия должны иметь толщину не менее 350 мм. В дне бака вырезается дно диаметром 10 см, которое нужно расположить ближе к краю. К нижней части отверстия приваривается небольшой кусочек трубы диаметром 11 см. Это необходимо для присоединения элемента к емкости сжигания газов.

Перед тем как сделать печь на отработке, выполняется подробный чертеж аппарата

Поскольку верхняя крышка печи на отработке с наддувом поддается воздействию высокой температуры, для ее изготовления следует использовать металлический лист толщиной не менее 6 мм. В крышке выполняется проем под дымоходную трубу, которая должна совпадать с проемом на дне емкости. Между данными элементами монтируется перегородка из плотного металлического листа, располагающаяся возле дымового отверстия. К верхней части крышки крепится труба, соединяющаяся с дымоходной частью. Детально процесс самостоятельного изготовления можно увидеть на видео печи на отработке.

Как улучшить конструкцию?

Эффективность работы такого устройства можно заметно повысить, если добавить некоторые элементы. Чтобы сделать топливную камеру максимально герметичной, нужно приварить к ее нижней части “поясок” из круглого прутка.

Прут, приваренный к стенке, позволит закрывать емкость очень герметично, чтобы тепло и пары масла уходили не наружу, а полностью перемещались по трубе вверх

Его ставят там, где заканчивается вертикальный край крышки. В результате даже небольшой зазор между емкостью и крышкой будет закрыт.

Проблема, о которой нужно подумать заранее – долив топлива. Если такую печь уже разожгли, то доливать отработанное масло прямо в камеру через отверстие нельзя. Нужно дождаться, пока выгорит уже имеющаяся порция масла.

Это не всегда удобно, поэтому имеет смысл создать дополнительный топливный бак. Это небольшая емкость произвольной формы, которая крепится рядом с нижней камерой печки. Снизу можно приварить два уголка ко дну топливной камеры и дополнительного бака.

Дополнительный топливный бак нужно присоединить к основной камере с помощью узкой трубки и закрепить на двух параллельных уголках

Кроме того, понадобится небольшая трубка. На нижней панели обоих емкостей делают отверстия для этой трубы, а потом ее приваривают.

Так топливная камера и дополнительный бак превращаются в сообщающиеся сосуды. Сверху к баку нужно приделать съемную крышку. Это позволит определять уровень топлива в основной емкости и безопасно доливать масло, когда это необходимо.

Перфорированная труба крепится на нижней емкости не по центру, а это делает конструкцию немного неустойчивой. Чтобы укрепить ее, можно просто приварить к верхней и нижней камере параллельный металлический прут.

Такие печи обычно используют для отопления гаража и других подобных помещений, поэтому особенно эстетичного вида от них не ожидают. Но все же имеет смысл зачистить поверхность и покрыть ее термостойкой краской по металлу. Это сократит влияние коррозионных процессов и продлит срок эксплуатации устройства.

Полезное дополнение – защитный экран, который устанавливают между основным и дополнительным баком. Он позволит избежать перегрева топлива во время работы печки, особенно если предполагается использовать ее длительное время.

Усиливающий металлический прут, который соединяет верхнюю и нижнюю камеру параллельно перфорированной трубе, позволит сделать конструкцию прибора более устойчивой

Еще один хороший совет относится не к печке, а к состоянию помещения, в котором предполагается ее использовать. Следует позаботиться об утеплении.

Хотя отработанное масло – это почти бесплатное топливо, все же, чем меньше его уходит на обогрев объекта, тем проще пользоваться печкой. Конечно, утепленное лучше проводить с внешней стороны гаража, для этих целей хорошо подойдет экструдированный пенополистор.
