Как смастерить самодельный гидравлический пресс в гараже

Домкрат и его особенности

Для изготовления гидравлического пресса чаще всего используют стаканный домкрат. Он имеет относительно небольшую стоимость и способен производить давление на уровне 20 тонн.

Есть два способа собрать гидравлический пресс на основе домкрата в своем гараже:

• Положение домкрата в основании механизма (прессование вверх)
• Положение домкрата вверху механизма (прессование вниз)

У домкратов есть параметр правильного положения. Эксплуатация некоторых домкратов исключает перевернутое положение. Поэтому перед тем, как начать работу, нужно убедиться в возможностях выбранного оборудования.

Классическая конструкция из домкрата

Создать классический ручной пресс из домкрата довольно просто. Сначала из толстого швеллера изготавливается рама. Ее угловые части усиливаются стальными листами, которые повышают прочность всей конструкции.

На изготовленную раму устанавливают подвижный элемент, отвечающий за прессование изделий. Специалисты советуют установить на нем специальные ограничители, которые смогут лучше зафиксировать работающий домкрат.

Некоторые оснащают оборудование упорным штоком. Его изготавливают из подшипниковых валов. Упорный шток используют для повышения устойчивости прессовочной конструкции.

Для чего нужен гаражный пресс, и как это работает

Пресс гаражный может вырабатывать силу от нескольких десятков до нескольких тысяч тонн. Это значение просчитывается индивидуально. Устройство активно используется для:

• Металлообработки (штамповка, правка, гибка, ковка);
• Изготовления стальных профилей, древесностружечных изделий;
• Прессовки всевозможных материалов (пластмасса, резина и т. д.);
• Брикетирования.

Как использовать гаражный пресс в домашней мастерской? Потратив немного времени, усилий (и незначительную сумму денег), Вы освобождаете себя от дорогостоящих посещений автосервисов для замены сайлентблока или подшипника.

Вы без труда сможете сделать любую металлическую заготовку, рихтовку, склеить несколько деталей (из пластика, железа, картона), и даже выжать масло. Самодельный пресс для гаража – устройство нужное и многофункциональное.

Однако прежде чем приступить к созданию гидравлического пресса своими руками, важно понять принцип действия механизма. Агрегат состоит из двух камер разного размера

Под воздействием давления из цилиндра меньшего размера жидкость передается в увеличенный цилиндр.

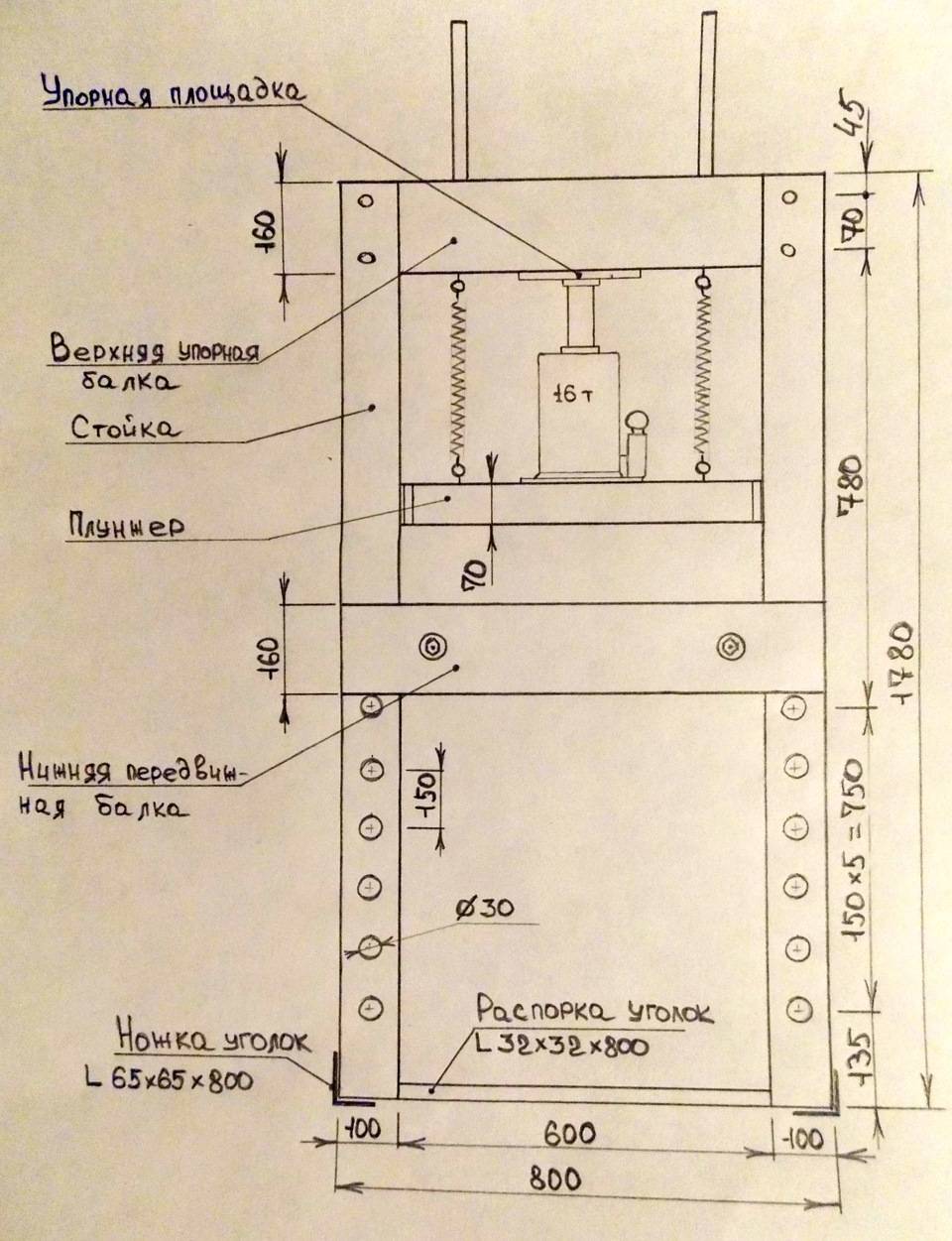

Схема самодельного пресса

Обе камеры соединены между собой специальным каналом, по которому и циркулирует рабочий раствор. В емкости большего размера находится поршень. Когда используемая жидкость (обычно это особое масло) заполняет большую камеру, поршень опускается и тем самым приводит в действие исполнительный инструмент.

В большинстве случаев рабочий цилиндр фиксируется в вертикальном положении, но иногда рациональнее установить емкость горизонтально. Как сделать пресс правильно? Что нужно купить для конструирования полезной самоделки? Давайте разбираться.

Подготовка проекта

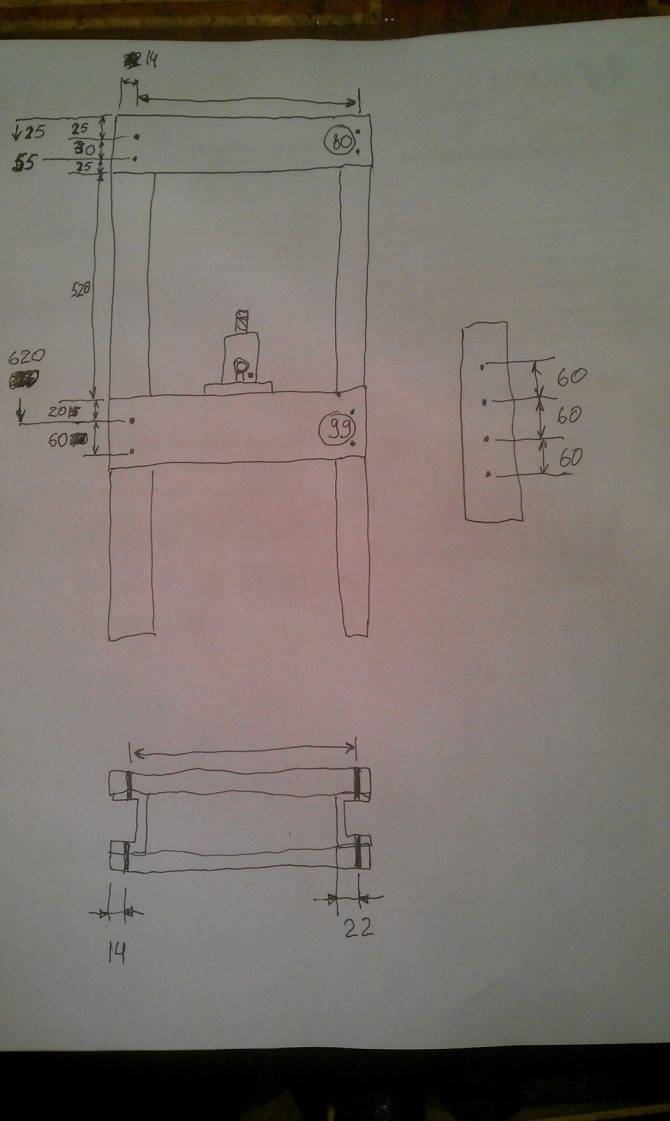

Мы предлагаем рассмотреть подробные чертежи, которые помогут Вам в создании проекта. Ведь прежде чем собрать свой пресс, нужно разобраться в его конструкции и высчитать идеальные размеры.

Станина – главный элемент аппарата. Это рама, внутри которой расположен домкрат. Она должна быть максимально прочной.

Самое надежное основание станины – платформа

Просчитывая ширину платформы, важно учитывать габариты материалов, которые Вы планируете обрабатывать на прессе

Верхняя часть станины будет служить опорой обрабатываемым деталям. Мобильный стол монтируется на раму и передает силу от домкратного штока непосредственно на заготовку

При монтаже стола важно учитывать, что он должен свободно двигаться по станине вниз/вверх

Жесткие пружины фиксируются к основанию станины с одной стороны, и к рабочему столу – с другой. В процессе работы пружины будут сжимать домкрат, приводя в действие домкратный шток.

Способы создания

В гаражах и домашних мастерских встречаются прессы нескольких типов:

• бюджетные модели на базе домкрата от грузового автомобиля с рамой, собранной на болтах;
• варианты с увеличенным усилием, состоящие из гидравлического цилиндра с питанием от внешнего насоса;
• модификации на основе гидравлического домкрата с приводом от кустарного кривошипного механизма с электродвигателем.

Без сварки

Для изготовления рамы и подвижной планки используют металлические профили, соединенные болтами. Крепления должны выдерживать усилие, создаваемое домкратом (рекомендуется учесть запас прочности в пределах 15–20%). Для установки пружин обратного хода потребуются рым–болты или металлические уголки с просверленными отверстиями. Для корректного позиционирования деталей применяют шайбы, которые устанавливают между соединяемыми поверхностями.

Для изготовления пресса без сварки используют профили с болтами.

Из гидроцилиндра с выносным насосом

Конструкция отличается установкой гидравлического цилиндра, шток которого обеспечивает перемещение поперечины с пуансоном. Масло нагнетается помпой с ручным либо электрическим приводом, расположенным на раме или установленным на верстаке. Пресс создает повышенное усилие сжатия, которое необходимо учитывать при расчете рамы и выборе стального профиля.

При использовании цилиндра можно собрать пресс с регулируемым положением пуансона. Гидравлический блок устанавливают на небольшой тележке, которая передвигается по верхней поперечине рамы, изготовленной из швеллера. Мастеру необходимо установить ремонтируемый узел на упорный стол и сдвинуть цилиндр влево или вправо. При подаче жидкости усилие на ролики не передается. Для легкого перемещения зазор между металлическими подвижными частями заполняют густой смазкой (например, используемой для нанесения на салазки токарных или фрезерных станков).

Электрогидравлический пресс из бутылочного домкрата

Оборудование отличается применением электрического двигателя переменного тока, ротор которого соединен с кривошипно–шатунным механизмом. При включении привода вращательное движение преобразуется в возвратно–поступательное. Мотор позволяет механизировать процесс нагнетания жидкости в рабочую камеру домкрата, оператор управляет оборудованием с помощью педали, внутри которой находится контактная группа. Человек может визуально контролировать рабочий процесс, корректируя положение детали или пуансона вспомогательными инструментами.

Пресс из бутылочного домкрата отличается применением двигателя переменного тока.

Защита лампы освещения

Для комфортной работы должен быть достаточный уровень освещения. Но, учитывая назначение гаража, есть высокий риск повреждения лампы. Поэтому в полезные гаражные самоделки стоит обязательно включить специальные защитные плафоны. Сделать их можно самостоятельно из обычной пластиковой бутылки.

Конструкция делается достаточно просто:

1. Вырежьте в бутылке окно под лампу. Обычно достаточно размера примерно в четверть бутылки.
2. Срежьте горлышко таким образом, чтобы в него свободно входила лампа. При этом патрон должен находиться снаружи, обеспечивая неподвижность лампы в бутылке.
3. Прикрепите бутылку с лампой к поверхности. Можно применить и штатные крепления от патрона, исходя из его типа.

Дополнительные настройки

При использовании самодельного гидравлического пресса у пользователей часто возникает вопрос о том, как сделать так, чтобы шток домкрата перемещался на более короткое расстояние. Это позволит тратить меньше времени на обработку деталей при помощи самодельного пресса. Решить эту задачу можно несколькими способами.

• На нижний неподвижный упор пресса монтируется прямоугольная или квадратная профильная труба (возможен как съемный вариант, так и фиксация при помощи сварного соединения).
• На пресс устанавливается регулируемый по высоте нижний упор, который фиксируется на боковых стойках устройства болтами. Для установки такого упора на разных уровнях в боковых стойках пресса на необходимой высоте проделывают отверстия.
• Уменьшить расстояние между упорами пресса можно и посредством сменных подкладок или наковален, устанавливаемых на поверхность нижнего упора оборудования.

Необходимые инструменты и материалы

Строительный пылесос Уголок Металлопрофиль Клеи Доска Бумага абразивная наждачная Брусок (строганый или калиброванный) Сварочный инструмент Нож Дрель электрическая Домкрат Ведро Показать все Любой автолюбитель способен сделать разнообразные приспособления для гаража своими руками, используя недорогие материалы и самый простой инструмент. Такие самоделки домашнего мастера превращают автодомик в полноценную мастерскую.

• 2 Стеллаж – обязателен для гаража!
• 3 Полезные технические самоделки для гаража – пресс и циклонный пылесос
• 4 Приспособление для изготовления прочной веревки из пластиковых бутылок

Гидравлический пресс: чертежи и конструкции

Для домашних условиях вполне хватает пресса, который создает усилия в 15-25 тонн или же меньше – это зависит от требуемых задач. Помимо усилия, это устройство имеет такие основные критерии:

• вес;
• размеры;
• рабочие характеристики станины;
• наличие манометра;
• ход поршня.

В рабочем цилиндре для создания давления применяется, как правило, ручной отдельный или встроенный гидравлический насос. Это будет зависеть от выбора оборудования для сборки пресса. Простейший, легко изготавливаемый вариант пресса – это конструкция основана на гидравлическом домкрате бутылочного вида, где находится встроенный ручной насос.

Перед тем как приступить к сборке гидравлического пресса своими руками, нужно определиться, под какие нужды он будет использоваться и, естественно, какое усилие ему необходимо. Затем нужно выбрать и купить необходимый домкрат, в случае, если он используется при изготовлении пресса.

Дальнейший, самый главный этап – создание чертежа собираемого пресса. Все предлагаемые в интернете для изготовления гидравлического пресса чертежи, разработаны и выполнены на основе уже имевшихся в наличии гидравлического оборудования и металлических материалов. Поэтому, если четко следовать чужим схемам, то изготовление пресса своими руками может растянуться навечно и будет состоять в подгонке и переделке, взятой за основу схемы под купленный гидравлический домкрат.

При выполнении чертежа сперва необходимо подобрать схему работы оборудования:

• домкрат закреплен сверху станины и давит книзу;
• домкрат расположен на основании станины и давит кверху.

Причем не стоит забывать, что для изготавливаемых домкратов нормальное рабочее положение, которое предусматривается заводом — вертикальное, с выходным штоком наверх. Нельзя переворачивать домкрат!

Чаще всего выбирается второй вариант. Первый более удобен для определенных видов работ, например, для выпрессовывания подшипников из каких-то деталей, втулок.

Проектирование чертежа пресса

пресс начнет давить одновременно вверх и вниз

Высота суммируется из габаритов домкрата, требуемого свободного перемещения его штока, высоты предназначенных для прессовки деталей и толщины передвижного рабочего стола. При схеме второй работы, домкрат крепится на основание, а упором для изделий служит верх рамы. Давление от штока передается на деталь с помощью передвижного рабочего стола. Его устанавливают сверху домкрата на станину, по которой он обязан свободно передвигаться вверх-вниз, удерживаемый направляющими по бокам.

С двух сторон домкрата закрепляют пружины: одной проушиной к основе рамы, а второй — к подвижному столу. Их предназначение – сжатие домкрата в изначальное состояние, когда шток не выступает (размер и жесткость пружин подбираются соответствующими). Также можно сделать вариант, когда на шток надето приспособление в форме оправки, куда крепят одну проушину, а другую крепят к основанию.

Первая схема работы пресса подразумевает, что упором для изделий будет являться основание рамы, а домкрат крепится на подвижный стол, подвешенный к верху станины на пружинах. Под основание штока домкрата в двух схемах делают гнездо на узле сопряжения. Это может быть небольшой кусок трубы соответствующего диаметра.

Для регулирования свободного перемещения штока домкрата и, естественно, высоты обрабатываемых деталей возможны такие решения:

• предусматривают установку заменяемых вставок-подкладок из полого или сплошного металлического профиля;
• сделать съемный упор в форме перемещаемого рабочего стола, который можно зафиксировать на станине прутками или гайками и болтами. Для этого в раме делают отверстия с дистанцией по высоте меньше перемещения штока домкрата;
• сверху рамы устанавливают винтовой привод со штурвалом. Подкручивая винт с плитой на окончании, можно снизить просвет для изделий внутри рамы;
• комбинированное использование вышеописанных вариантов.

Все размеры в проекте обязаны указываться с учетом габаритов объектов прессования, домкрата, а также размеров предполагаемого металлопроката для использования во время изготовления пресса своими руками.

Разновидности конструкций

В первую очередь, необходимо определить возможные способы изготовления этого механизма. Важным элементом выступает орган для обеспечения прилагаемого усилия

Стоит уделить внимание форме каркаса и упорного столика

Для выполнения механизированного гидравлического прессования сначала выбирают рабочий орган. Чаще всего для этого отдается предпочтение домкрату. Его суммарная грузоподъемность определяет величину усилия на полуфабрикат. Модальное значение данного параметра напрямую влияет на возможный перечень производимых работ. Для пользования в домашних условиях рекомендуется выбирать тип, грузоподъемность которого будет в пределах 7…20 тонн.

Альтернативным решением будет монтирование гидравлического цилиндра и нагнетающего агрегата. Это позволяет обеспечивать максимальное удобство при произведении работ. Но себестоимость такого механизма, сделанного вручную, выше, по сравнению со станком с домкратом.

Рама станка чаще всего изготовляется из стального швеллера или уголка разной номенклатуры. Толщина металла должна быть 2 или более миллиметров. Конструкция самодельного гидравлического оборудования состоит из нижеперечисленных элементов:

• узел крепления — мобильный шток может быть размещен как вверху, так и внизу;
• упорный столик — на него будет крепиться обрабатываемый полуфабрикат;
• основа (каркас) — на нее монтируется силовая установка и упорный столик. Внизу для улучшения устойчивости предусматриваются ножки с возможностью регулировки по высоте.

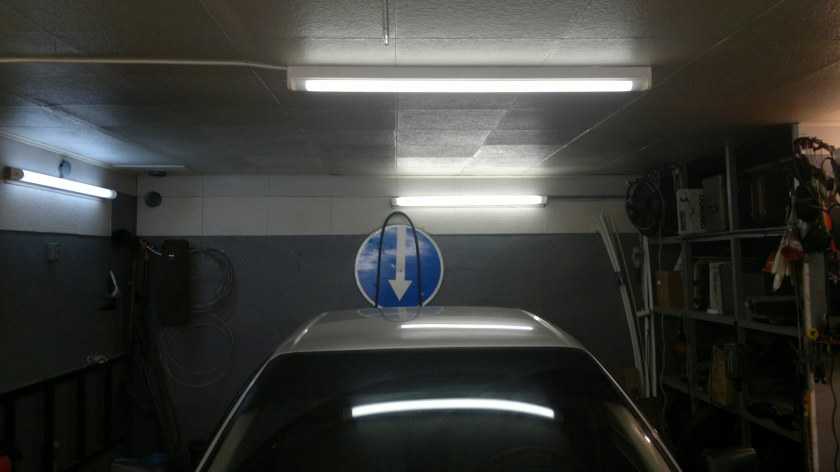

Советы по обустройству гаража

Полезные лайфхаки для гаража помогут эргономично использовать доступное пространство. Есть несколько грамотных способов обустройства и оформления гаражного помещения:

Гараж, как правило, имеет прямоугольную форму, а автомобиль не занимает всё свободное пространство. Поэтому можно обустроить рабочую зону с верстаками, полочками и инструментарием. Для запчастей, инструментов и приборов стоит выделить отдельные зоны.

Если в гараже имеется отдельное помещение (щитовая, подсобка), его дверь можно переоборудовать в своеобразный стеллаж для хранения лёгких небольших принадлежностей.

В компактном помещении на стенах можно сделать металлические решётки, использующиеся для компактного хранения инструментов. На решётке с крючками также можно хранить садовый инвентарь и рабочую одежду.

Практически на любой поверхности можно установить крючки для хранения гаражных принадлежностей. Можно использовать готовые фабричные крюки, или сделать их самостоятельно.

Делаем буржуйку

Печи длительного горения буржуйки хороши тем, что они делаются из любых доступных материалов – это различные бочки, старые вместительные бидоны, куски труб большого диаметра или просто листовой металл. В качестве исходного материала мы выбрали листовую сталь – это более удобный в обработке материал. Вы можете приспособить для этого бочку, но выполнять работы в ее внутреннем объеме не очень удобно.

Все размеры представлены скорее как ориентиры, некий усредненный наилучший вариант. Вы же, в свою очередь, можете отклоняться от размеров деталей для создания печки, удовлетворяющей Ваши конкретные пожелания.

Конструкция печи длительного горения вполне понятна из представленного выше чертежа. Вот ее основные узлы:

• Камера сгорания – в ней горят дрова с образованием пиролизного газа;
• Камера дожига – в ней происходит сгорание продуктов пиролиза;
• Дверки камеры сгорания и зольника – они приобретаются в магазине, но их можно изготовить и своими руками;
• Дымоход – в большинстве случаев это труба диаметром 100-150 мм.

Вы можете отклониться от чертежа в ту или иную сторону. Но помните, что с уменьшением размеров уменьшается время горения и уменьшается мощность печи длительного горения.

Чем меньше мощность, тем меньше отапливаемая площадь. Поэтому лучше всего предусмотреть небольшой запас.

Для изготовления печи длительного горения типа буржуйка нам понадобится листовая сталь толщиной не менее 3 мм – это обеспечит продолжительный срок службы отопительного оборудования. Если сталь будет тонкой, она начнет прогорать – через пару сезонов в ней образуются дыры

Поэтому толщине стали уделяется особое внимание. Оптимальное значение толщины составляет 3-5 мм

Для нашего примера мы возьмем классическую схему буржуйки, доработаем и получим в свое распоряжение эффективную печь для дома на дровах. На начальном этапе готовим боковые листы – на нашем чертеже они имеют размеры 450х450 мм. Далее изготавливаем нижние стенки, переднюю и задние стенки – их размеры составляют 200х450 мм. В итоге у нас должен получиться прямоугольный короб. Но не спешите сваривать его воедино – впереди полно работы.

Для начала нужно изготовить основу – это нижняя стенка и две боковые. Свариваем их воедино, на высоте 80 мм от дна привариваем колосниковую решетку. Теперь нужно подготовить переднюю стенку печи длительного нагрева – ввариваем в нее обе дверцы, после чего привариваем ее к нашей конструкции.

Готовим два металлических листа размером 200х370 мм. Первый из них привариваем к передней и боковым стенкам на высоте 160 мм от верха. Далее готовим заднюю стенку – ввариваем в нее небольшие металлические трубки, которые должны входить в пространство между двумя внутренними листами, образующих камеру дожигания – через них будет подаваться вторичный воздух. Потом привариваем заднюю стенку и второй металлический лист на высоте 80 от верха (приваривается к боковым и задней стенкам).

Шибер используется для регулировки воздушных потоков. Именно он повышает эффективность и качество тяги.

Наша печь длительного горения своими руками почти готова – осталось разобраться с верхней крышкой. В ней мы делаем отверстие диаметром 100 мм и ввариваем кусок трубы для будущего дымохода. Теперь остается выяснить, нужна вам варочная поверхность или нет – она тоже вваривается в верхнюю крышку. На последнем этапе устанавливаем крышку на место и привариваем ее – печка готова, теперь ее можно установить на негорючее основание, приделать дымоход и запустить.

При запуске представленной выше печи длительного сгорания дайте ей разгореться, после чего прикройте поддувало, чтобы дрова еле тлели и началась генерация пиролизного газа.

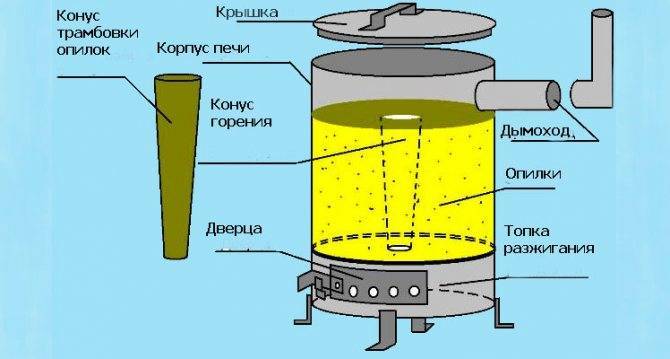

Еще одна интересная пиролизная печь длительного горения представлена на следующем рисунке. Она изготавливается из бочки или отрезка трубы большого диаметра и снабжается подходящей крышкой. В нижней части, на расстоянии 80-100 мм от дна, вваривается металлический диск с отверстием посередине. Между диском и дном, на боковой стенке, вваривается дверца. Полученное пространство образует у нас топку. В верхней части ввариваем дымоход диаметром 70-100 мм.

В плане дешевизны использования такая печь сущий подарок, так как недостатка в опилках в частном доме не бывает.

Полученная печь длительного горения получает тепло за счет сжигания пиролизных газов, образующихся при нагреве опилок. Сами опилки засыпаются в основной объем, а для того чтобы они не просыпались в топку, производится их трамбовка с помощью деревянного конуса. При запуске печи в топке разводится огонь, конус извлекается – через некоторое время агрегат начнет давать тепло.

Самодельные приспособления

Безусловно, специальное приспособление для запрессовки сайлентблоков стоит некоторых денег. Но что делать, если средств на приобретение такого прибора нет? Ответ один – использовать самодельные инструменты для этих целей или подручные способы запрессовки.

Наиболее простые, но в то же время эффективные приспособления для запрессовки шарниров, которые находятся в шаговой доступности, таковы:

Обыкновенные тиски. Использовать их можно в том случае, если деталь, в которую запрессовывается шарнир, не слишком громоздка и может поместиться между двумя сдавливающими поверхностями тисков. Принцип их действия прост и основан на сдавливании. Для запрессовки необходимо смазать контактирующие поверхности и поставить их в тиски таким образом, чтобы при скручивании тисков сайлентблок вдавливался в свое посадочное место

При осуществлении данной процедуры важно действовать аккуратно, дабы не повредить ни деталь, ни сам шарнир.
Молоток. Сразу отметимся, данный способ крайне рискованный и не всегда безопасен для использования

Несмотря на это, он часто используется в кустарных условиях гаражного ремонта. Запрессовать сайлентблок при помощи молотка несложно, главное – аккуратно, используя данный инструмент, вбить шарнир в его посадочное место. Не забывайте об использовании смазки.
Самодельные приспособления. Данные инструменты придется делать собственноручно. Принцип их действия схож с тем, что присущ специальным приборам из магазина. Однако стоит понимать, что для изготовления подобных инструментов могут понадобиться токарные, варочные навыки и специальная аппаратура. Наиболее простые приспособления можно сделать по представленным ниже изображениям:

Материалы для изготовления

Для его изготовления на строительном рынке необходимо приобрести:

• Швеллер №8 шириной 80 мм (желательно сразу на месте порезать его по требуемым размерам 6*500 мм);
• Прямоугольную трубу 40*60 мм, также порезанную по размерам 2*1000 мм+2*500 мм;
• Болты М8*30 – 4 шт., М10*80 – 4 шт., М12*80 -10 шт., М12*150 – 2 шт. с гайками;
• Пластину 250*250*8 мм;
• Полосу 4*40*60 мм – 4 шт.;
• Уголок 50*50*300 мм – 2 шт.;
• Уголок 25*25*250 мм – 2 шт.;
• Бутылочный домкрат на 12 тонн;
• Грибок моста со сдвинутыми шлицами;
• 2 дверные пружины по 300мм.

Можно на базе пресса дополнительно устроить еще съемник подшипников. Для этого понадобится:

• Шпилька М16*1000 мм – 2 шт.;
• Шпилька М8*1000 мм – 1 шт.;
• Гайка высокая М16 – 4 шт.;
• Съемник двухлапый малый.

В принципе покупку металлоизделий можно произвести на металлобазе, подобрав необходимые размеры среди остатков неликвидов. Как правило, такие материалы стоят значительно дешевле.

https://youtube.com/watch?v=93NOx6V_PXM

Предварительно просверливаются отверстия в швеллерах и уголках. Затем самодельный пресс для гаража собирается из металлических заготовок с использованием крепежных изделий. Бутылочный домкрат выполняет в устройстве главную роль – вырабатывает усилие прессования.

Для этого он размещается на перемещаемом рабочем столе. Домкрат может быть снят с пресса в любой момент и использован по своему основному целевому назначению. Подвижный рабочий стол удерживается на 2 подвешенных дверных пружинах. Снизу к нему болтами М8 крепится гриб моста, который будет выполнять функции штока. Для изготовления верхней части съемника две полосы 40*4*60 мм привариваются к высокой гайке под шпильку. Два крючка съемника привариваются к двум шпилькам.

Виды гидравлических прессов

Гидравлические модели по типу конструкции разделяются на: вертикальные и горизонтальные.

К вертикальным относится:

Вертикальные модели можно встретить в строительстве и машиностроении. Они состоят из насоса высокого давления, который применяется при трудоемком прессовании. Для работы по направляющим станины используют насос низкого давления.

Области применения гидравлического пресса

Популярность гидравлики растет с каждым годом в разных областях. Такие незаменимые оборудования, промышленные прессы, экскаваторы и мощные краны эффективно работают, благодаря неприхотливому механизму. Рассмотрим прессы, которые работают на базе гидравлики и используются, как в быту, так и в промышленности.

Устройство для сайлентблоков

Прессы для сайлентблоков применяются для запрессовки и выпрессовки автомобильных подшипников. Оборудование выполняет широкий спектр работ по обслуживанию, ремонту и профилактике авто.

Запрессовка сайлентблока

При разработке агрегата, нужно учесть следующие параметры:

1. Размеры.
2. Массу.
3. Установку манометра.
4. Рассчитать параметры станины.
5. Показатели поршня.

Для разработки данного пресса есть множество параметров. У одних в гаражеможет стоять легковая машина 1 тонны, у других многотонный грузовик. Простой пресс с минимальными параметрами не подойдет для грузовой машины.

Простая модель своими руками

Описание модели для макулатуры

Пресс для макулатуры просто необходим для дома и мастерской. За годы во многих домах скапливается количество ненужных бумаг, которые необходимо утилизировать. Устройство производится средней мощности. И работает от электросети, но не поглощает много электричества.

Как использовать оборудование

Компактное модель в состоянии утилизировать множество ненужной макулатуры. Оборудование используется, как и пресс для картона, устраняет банки из жести и пластиковые бутылки.

При самостоятельной сборке учитываются следующие параметры:

1. Вес.
2. Параметры поршня.
3. Параметры станины.
4. Размеры оборудования.

Механическая модель пресса для пластиковых бутылок и разной ветоши

Для давления применяется гидравлический насос (ручной или готовый). Для самой простой модели используется обычный гидравлический домкрат.

Брикеты для опилок

Брикеты распространены для отопления частных домов, это самый простой и эффективный способ топлива. Вот для этих целей и изготовляется пресс для опилок.

Гидравлика для переработки опилок

Пресс для топливных брикетов представляет собой механический прибор, который состоит из следующих элементов:

1. Основание.
2. Стол.
3. Силовой каркас.
4. Привод (механический или ручной).

Чертеж простого пресса для топливных брикетов

Для ручного привода часто в качестве дополнения используется домкрат, а для механического электромотор. Также к семейству брикет прессов можно отнести и валковый пресс.

Оборудование для переработки сена

Устройство выглядит, как древесный короб, который посажен на раму из надежного бруса. В качестве рамы можно использовать и металлические профили.

Прессованное оборудование для сена

Сам короб делается без крыши, но с калиткой. Чтобы сделать самодельный пресс подборщика для сена, понадобятся кое-какие материалы:

• Предварительно обработанные доски.
• Уголки .
• Рейки из металла для прочности.

Простая схема пресса для сена своими руками: чертеж и размеры

Вначале обработанные доски соединяются металлическими уголками, при помощи крепежных болтов. Затем, для прочности оббиваем короб металлическими рейками. Переходим к дверце или калитки, которая устанавливается на петли, как стандартное дверное полотно.

Для сборки подборочного аппарата для сена понадобится:

• Основа для установки всех узлов.
• Основная часть крепления к лобовине.
• Для пресс короба ходовой элемент.
• Транспортный подборщик.
• Камера, цилиндрической формы, с прессом и коробкой передач.

Как сделать прибор для гаража самостоятельно

Если вы хотите сделать своими руками в гараже пресс, то лучше всего использовать ручной привод (гидравлический насос). Модель состоит из камер с 2-мя поршнями, которые соединяются между собой маслопроводом. Гидравлический пресс действует по закону Паскаля.

Самая популярная модель на основе гидравлики

Для гаража создаются модели, основанные на пневматическом поршне, пневмогидравлические конструкции.

Малогабаритный пневматический пресс своими руками для гаража
