Установка и подключение автоматического шлагбаума
Перед тем как произвести монтаж устройства, производится подготовка опорной площадки. Она выполняется из бетона и охватывает территорию, равную размерам шлагбаума. При длине стрелы, которая будет превышать 4 м, предусматривается дополнительное крепление опоры, производящее поддержку.
Схема подключения автоматического шлагбаума
Оно проходит по таким этапам:
- заземление металлических элементов;
- прокладка кабеля, соответствующего длине линии, в специальных каналах;
- размещение панели управления, которая должна находиться на высоте 30 см над поверхностью.
Для монтажа готовой системы следует подготовить бетонное основание, которое обеспечит фиксацию конструкции. В создании фундамента применяется особая технология и очередность действий:
- выкапывается грунт до достижения глубины, равной 1,2 м;
- производится небольшое расширение на дне ямы, которое позволит предотвратить возможное выдавливание фундамента;
- на дно насыпается песок, после чего трамбуется и заливается водой;
- изготавливается временный тестовый настил на кружалах;
- производится установка арматурной сетки;
- в опалубку монтируется рукав, предназначенный для прокладки электрических проводов;
- заливка бетона в яму проходит в несколько этапов с формированием слоев;
- методом штыкования производится уплотнение;
- на поверхности фундамента устанавливается опорная пластина.
Готовое бетонное основание окончательно просыхает в течение недели. Далее, можно производить установку автоматического шлагбаума.
Еще одним важным моментом является последующий монтаж тумбы. Он производится по такому плану:
- с тумбы снимают крышку;
- корпус закрепляют на основании;
- вставляют стрелу, производя фиксацию винтами;
- иногда приходится укорачивать стрелу для получения подходящего размера, после чего нужно закрыть её заглушкой;
- после подачи питания включается панель управления;
- тумба покрывается декоративными пластинами;
- производится настройка программного обеспечения.
Автор, специалист в сфере IT и новых технологий.
Получил высшее образование по специальности Фундаментальная информатика и информационные технологии в Московском государственном университете имени М.В. Ломоносова. После этого стал экспертом в известном интернет-издании. Спустя время, решил попробовать писать статьи самостоятельно. Ведет популярный блог на Ютубе и делится интересной информацией из мира технологий.
Источник
Как изготовить своими руками простые шлагбаумы на пропускных пунктах?
Шлагбаум можно сварить из трубы диаметром от пятидесяти и до ста миллиметров. Так же основную часть шлагбаума, стрелу, можно сделать из более лёгкого и практичного материала, из дерева. Так же шлагбаумы я бы условно подразделил на те, которые опускают свою стрелу на стойку-подпорку, и на те, у которых нет стойки подпорки, а стрела при этом фиксируется в горизонтальном положении, за счёт конструктивного устройства.
Изготовить своими руками шлагбаум совсем не сложно, материал можно использовать не дорогой и доступный.
Швеллер (тут уже сами смотрите какой, если шлагбаум не массивный и вылет стрелы не большой, то не обязательно покупать мощный швеллер, подойдёт десяточка
или даже меньше).
Труба, более приемлемый вариант, это сороковка.
Кусок толстой арматуры (будет осью работать на Вашем шлагбауме).
Цемент, песок. верёвка
Из инструмента понадобится дрель, кувалда, рулетка, лопата, мастерок, болгарка .
Начинаем с определения с размерами.
Как только определитесь сделайте разметку под столбы (столбы будут из швеллера).
Теперь надо вкопать столбы в грунт (швеллера где будет крепиться ось шлагбаума вкапываются два, друг на против друга, расстояние между швеллерами, ограничена длинной приготовленной арматуры, в общем не большая, труба сороковка, значит хватит 60-и мм от швеллера до швеллера), при необходимости заливаем лунку раствором (если шлагбаум не большой, то можно и не бетонировать).
Ждём пока раствор застынет.
Отрезаем трубу под стрелу по размеру, расстояние от столба до столба, плюс пол метра для противовеса, это с запасом, лишнее в конце отрежем).
Теперь нам необходимо просверлить отверстие в стреле и в швеллерах, сверлим чуть больше диаметра арматуры)
Вставляем трубу между швеллерами, просовываем арматуру, конца арматуры загибаем.
На другом конце стрелы просверливаем отверстие под верёвку. И привариваем загнутую подковой арматурой, под неё будет заводиться конец стрелы
В общем-то всё, остаётся укрепить противовес на шлагбауме (можно залить бетоном, предварительно соорудив что-то похожее на коробку, или ящик).
Простой и не дорогой шлагбаум готов.
Выбор конструкции и требования к ней
Для того чтобы власти одобрили подобную конструкцию во дворе, за ее появление на общем собрании должно проголосовать не менее 2/3 жильцов дома, в идеале это 70%. Каждый согласившийся должен поставить свою подпись в соответствующем документе.
Шлагбаумы бывают двух видов:
- Механический. Его придется открывать и закрывать вручную. Такая конструкция стоит достаточно дешево и монтируется за короткое время. Но кто-то должен обеспечивать проезд на территорию двора машинам экстренных служб, которые могут появиться в любое время дня и ночи. Поэтому такой тип устройства предполагает наличие постоянного вахтера, что экономически невыгодно. А без этого разрешение на механический шлагбаум получить вряд ли удастся.
- Автоматический. Работает при помощи привода, который может быть гидравлическим или электромеханическим. Первый вариант целесообразно устанавливать в случае, если во дворе ожидается обширный поток движения, так как он обладает наиболее высокой пропускной способностью. Обычно же бывает достаточно устройства, работающего автоматически. Открыть его можно дистанционно, а при отключении электричества это делается вручную.
Шлагбаум с автоматическим приводом гораздо удобнее обычного механического, так как открывается самостоятельно
Перед установкой конструкции требуется тщательно изучить все требования, которым она должна соответствовать. При несоблюдении этих условий шлагбаум может быть демонтирован и все средства на его установку будут потрачены зря. Вот в чем они заключаются:
- любой жилец дома должен иметь возможность открыть устройство;
- шлагбаум не должен мешать свободному перемещению людей, в том числе с коляской;
- кто-то из собственников обязан отвечать за конструкцию и иметь возможность отключить ее в случае поломки;
- въезд в такой двор машинам экстренных служб должен быть доступен в любое время;
- стрелу для устройства рекомендовано делать из легкого металла, чтобы не создавать проблем при открытии его вручную;
- конструкция обязана отвечать всем правилам техники безопасности, для этого ее желательно оснастить функцией автоматической блокировки.
Чётко соблюдайте схему и правила при установке шлагбаума на въезде на территорию дома
Расчет стоимости
Цены на шлагбаум, в зависимости от характеристик, начинаются от 15000 руб. за самое простое механическое устройство. Аппарат такого типа требует дополнительных услуг охранника, которому нужно будет платить заработную плату. Главной его обязанностью будет приведение в действие механизма при подъезде жильцов или машин скорой помощи, пожарных и т. д. Поэтому выбор такого средства ограждения едва ли позволит сэкономить. За более надежный и удобный в использовании электромеханический шлагбаум придется заплатить от 35000 руб.
С проектированием
Установка механизма требует учета множества факторов: устойчивость к внешним влияниям, безопасность и удобство для проходящих мимо людей, физическая возможность установки и т. д. Часто люди не способны произвести должную оценку и прибегают к услугам профессиональных инженеров, которые предоставляются множеством компаний в каждом городе. Стоимость инсталляции рассчитывается в зависимости от индивидуальных условий и модели шлагбаума, поэтому широко варьируется. Ориентироваться стоит на 12000-15000 руб.
Абонентская плата
Чтобы шлагбаум работал исправно и никогда не подводил, требуется своевременное обслуживание. Для осуществления сервиса требуется специалист, потому что несведущий человек в этом может не только повредить, но и вовсе вывести из строя сложную аппаратуру. Поэтому в смету расходов стоит включить и ежеквартальное профессиональное обслуживание, которое, в зависимости от условий эксплуатации, обойдется примерно в 500 руб. каждый сезон.
Диспетчеризация же стоит дороже и начинается с 2500 руб. в месяц за удаленное обслуживание. В услуги входит контроль пропуска специального транспорта (машин пожарной охраны, скорой помощи и т. д.). При расширении обязанностей диспетчерской службы, соответственно, растут расходы на диспетчера.
Однако, если у жильца нет машины и желания платить лишние деньги, он может обжаловать решение об оплате в суде. Верховный суд разрешит не платить за шлагбаум, если его установка была проведена незаконным образом.
Как сделать шлагбаум своими руками
Сделать шлагбаум совсем не трудно, если есть опыт в работе с металлом, древесиной, сварочным аппаратом, навыки строительства и необходимые инструменты. В Интернете можно найти множество чертежей, чтобы построить механический шлагбаум, и большое количество информации, с помощью которой можно осуществить самостоятельное изготовление автоматического шлагбаума.
Для изготовления самого простого деревянного заграждения, состоящего из двойной стрелы, понадобится тумба, выполненная из массивного куска деревянного бруса со сторонами не меньше 10 см. Высота такого бруса должна быть более 140 см, 30 см длины должны быть закреплено под землей. Поворотный механизм ручного шлагбаума крепится на расстоянии не менее 10 см от верхнего края. Для создания ограждающей стрелы нужны 2 одинаковых деревянных бруса, которые будут соединены через каждые 0,8 м плашками.
При самостоятельном изготовлении металлического заграждения нужно взять стальную трубу; в зависимости от материала определяют длину стрелы. Противовесом чаще всего служит плотный лист металла, который крепится к краю болтами. Для того чтобы сделать осевой механизм, используется втулка с подшипниками.
Чтобы закрыть более широкий проезд, металлическую стрелу делают в виде треугольника с усилением. В месте крепления стрелы со столбом ставится поворотный механизм. Чтобы стрела была устойчива к различным погодным условиям, металл стоит брать прямоугольной формы, а не круглой. В любом варианте крепления запорного механизма чаще всего используется штырь из металла со специальным отверстием, на которое крепится замок.
Проект ручного шлагбаума
Прежде чем приступить к проектированию нужно выбрать, какой вариант шлагбаума будет стоять на участке, определиться со строительными материалами. Только после этого стоит самостоятельно, или воспользовавшись интернетом, делать чертеж. Проектировать можно на бумаге старым методом или при помощи компьютера при владении навыками работы в специальной программе. От точности чертежа зависит, насколько удачным будет проект.
Определяемся с материалами
Прежде чем приступать к строительству и планировать чертеж, нужно определиться с материалом, из которого будет выполнена основа шлагбаума. Если решено изготовить его из дерева, это обойдется гораздо дешевле, чем металлическая конструкция; в изготовлении это заграждение будет более примитивным. Достоинством является небольшой вес конструкции.
Для дачного поселка такой вариант оптимален. Но у такого заграждения есть и минус — маленький срок эксплуатации, т.к. дерево не лучшим образом реагирует на различные погодные условия и насекомых. Поэтому древесину обрабатывают специальной пропиткой и окрашивают.
Подготавливаем инструменты
Тем, кто решил ограничить въезд своими руками, потребуются, помимо основного строительного материала, следующие инструменты и строительные принадлежности:
- бетон;
- станок;
- фуганок;
- крепежные материалы;
- электрическая дрель;
- краска и лаковое покрытие;
- противовес;
- по необходимости набор датчиков.
Подготовка участка
Процесс установки шлагбаума не менее важен, чем проектирование и сбор самой конструкции. Подготовка места установки и заложение фундамента заключаются в следующем: если планируется ставить деревянное заграждение, достаточно просто выкопать глубокую яму, но если конструкция состоит из железа, нужно выкопать яму и забетонировать квадратную площадку со сторонами 50 см и заданной глубиной. Часто используют металлическую закладку, к которой в дальнейшем крепится опора.
Установка опор
При установке опоры для деревянного заграждения в получившуюся яму вкапывается деревянный брус соответствующего чертежу размера. Опора для металлического заграждения крепится массивными болтами к заложенной плите на бетонной заливке.
Настройка стрелы
Настройка и крепление стрелы делаются одновременно. Устанавливают подъемный шлагбаум с противовесом, который крепится к той стороне стрелы, которая выступает на 0,5-0,8 м от стойки основания. Нужно делать это после того, как бетон застынет, чтобы не было перекоса. Механизм нуждается в систематическом смазывании, чтобы свободно передвигать стрелу.
Настройка электроподключения
Если по проекту шлагбаум имеет электрическое подключение и открытие происходит посредством нажатия на пульт, предварительно нужно произвести настройку системы. Во-первых, все провода, ведущие к заграждению, должны быть заземлены и проведены в специальных каналах. Во-вторых, пульт управления должен быть расположен не ниже чем 30 см от земли. Установка пульта должна проводиться специалистами, которые разбираются в данной системе.
Законность установки шлагбаума
Установка шлагбаума сопровождается целым рядом трудностей, которые не всегда удается благополучно решить. Особенно отрицательно к его монтажу относятся службы пожарной безопасности. Обусловлено это тем, что существует правило, запрещающее перегораживать свободный подъезд к жилым зданиям. Подобный проезд необходим для того, чтобы была возможность благополучно добраться до нужного места службам экстренной помощи. В том случае, когда доступ к очагу возгорания будет перекрыт, пожарная машина имеет полное право протаранить возникшее препятствие.
Поэтому сбор документации, позволяющей установить шлагбаум, всегда идет очень сложно. Чтобы ее получить, понадобится много времени, поэтому многие люди не достигают желаемого результата. Более того, чтобы провести монтаж шлагбаумов, нужно выполнить ряд условий:
Прежде чем ставить шлагбаум, необходимо собрать подписи всех собственников жилья.
- заручиться положительным решением всех собственников жилья;
- размежевать и присвоить кадастровый номер участку;
- оборудовать удобный пульт управления.
Кроме того, должен быть обеспечен удобный проход / проезд для людей с заболеваниями опорно-двигательного аппарата. Также должны быть установлены датчики, помогающие предотвратить принудительное закрывание системы во время нахождения под шлагбаумом человека.
Важным моментом является то, что установка шлагбаумов не регламентируется четко оговоренными правилами. В каждом конкретном городе муниципальными властями могут быть выдвинуты свои особые требования. Порой выполнение подобных требований несет за собой серьезные финансовые траты, оплатить которые способны не все.
В том случае, если монтаж шлагбаумов был выполнен с нарушением хотя бы одного из требований муниципалитета, то городские власти вправе потребовать переноса или полного демонтажа конструкции. Такое же требование могут выписать сотрудники МЧС и ГИБДД, если шлагбаум создает препятствие в работе городских служб.
В случае невыполнения требований о переносе конструкции, лица, ответственные за установку, могут понести административное наказание, выраженное в качестве штрафа. Суммы штрафов бывают различными и устанавливаются самостоятельно в каждом территориальном субъекте.
Подготовительные мероприятия
Прежде чем приступать к изготовлению заградительного устройства, нужно сделать его эскиз. Готовая схема содержит элементы барьерного блока. Это обеспечивает дальнейшую эффективность конструируемого устройства. Воссоздать схематическое изображение можно самостоятельно или с применением специальной программы.
Шлагбаум механический откатной
После выбора дислокации для заграждения, его нужно указать на схеме. В точке размещения устанавливаются опоры, одна из которых служит креплением для блока, а вторая защищает стрелу от слишком быстрого опускания. Шлагбаумная стрела обычно имеет размер, равный промежутку между опорными столбами.
Механический поворотный усиленный шлагбаум
Готовое проекционное изображение должно содержать такие элементы:
- осевой механизм;
- стрела;
- опорный блок;
- стойка уловителя;
- блок крепления.
Механический поворотный стандартный шлагбаум
Для подробного описания деталей, они должны быть изображены на чертёже в виде сверху. При этом важным моментом становится демонстрация разрезов деталей. В основном это касается тех случаев, когда в качестве материала выступают металлические трубы различного диаметра. Такие действия облегчают поиск лучшего варианта сочетания элементов конструкции. Отдельный чертёж разрабатывается для устройства осевого механизма. Во избежание ошибок, размеры всех элементов в нём указываются в миллиметрах.
Изготовление шлагбаума своими руками
Большинство владельцев загородных домов или дач сталкивалось с насущной проблемой: въезд чужих машин на личную территорию. И если площадь участка не ограничивается только самим домом и огородом, то вопрос #8220 обособленности#8221 и вовсе встает весьма остро.
Шлагбаум – приспособление, предназначенное для контроля въезда на территорию. Двор, дачный или гаражный кооператив, стоянка городского офиса – он будет смотреться органично везде.
Что же можно предпринять в этом случае? Отличный выход для тех, кто согласен с выражением #8220 мой дом #8211 моя крепость#8221 , #8211 это самодельный шлагбаум.
Ведь для большинства людей наличие шлагбаума на частной территории #8211 это недвусмысленный знак того, что посторонним вход сюда точно воспрещен. А это существенно отражается и на культуре, и на безопасности, и на прочих важнейших вещах. Так как же все-таки сделать шлагбаум своими руками? Шлагбаум не так сложен в исполнении, как может показаться сразу.
После установки шлагбаума поток беспрепятственно проезжающих транспортных средств сократится в несколько раз.
Для начала необходимо запастись необходимым и самым главным материалом. Для изготовления шлагбаума понадобятся следующие материалы и инструменты:
- опоры
- деревянные доски
- лопата
- бетонный раствор
- станок
- фуганок
- болты, гайки
- дрель с твердосплавными сверлами
- противовес
- лак, краска
- датчик и пульт управления.
Подготовка участка
Первым делом своими руками разрабатывается проект будущего устройства. Нужно четко продумать все детали, определиться с задачами, которые должен выполнять шлагбаум в том или ином конкретном случае. План чертежа прорабатывается заранее. Это можно сделать от руки или в каком-либо специальном графическом редакторе на компьютере.
На месте предполагаемого нахождения будущего преграждения устанавливаются опоры.
Одна из них будет предназначена непосредственно для фиксации самого шлагбаума, а вторая станет выполнять роль удержания его при опускании.
При этом длина шлагбаума должна быть равна расстоянию между опорными столбами. Но в несобранном и необработанном состоянии его длина должна иметь запас примерно в 10 см.
Если шлагбаум будет автоматическим, то опоры для большей фиксации необходимо будет забетонировать.
Установка опор
Самодельный шлагбаум чаще всего выполняется из отходов оставшихся после строительства дачных домов.
Доски для шлагбаума нужно обработать на станке, а потом пропустить через фуганок. Именно здесь и #8220 потеряются#8221 заранее оставленные 10 см.
Затем от одного края отступается небольшое расстояние, а две доски соединяются между собой болтами и гайками. Полученный шлагбаум прикрепляется к поворотной оси или к подъемному механизму. Его можно приобрести отдельно.
Как делается подъемный механизм? Для этого необходимо в главной опоре просверлить ось. Сделать это можно при помощи твердосплавного сверла. На другой опоре устанавливается любой вид ограничителя, сделанный из того, что есть под рукой. Это необходимо для того, чтобы шлагбаум опускался только до определенного момента. Затем в полученную ось крепится сама #8220 стрела#8221 шлагбаума, в которой также просверлена необходимая ось. К задней части конструкции нужно прикрепить противовес.
Обработка и завершение работы
Теперь настало время покраски и химической обработки, что также делаем своими руками. Все же шлагбаум предназначен для длительного нахождения на улице, поэтому доски нужно покрыть лаком, а позже покрасить. Цвет должен выделяться из общей среды. Обычно он бывает красного цвета полностью или с чередованием красных полосок с белыми.
Важная составляющая #8211 это тип управления ограждением. Сделать его автоматическим поможет специальный и тоже автоматический пульт управления. Его приобретение не составит труда. Автоматический шлагбаум работает на специальных датчиках, которые улавливают движение. Их придется докупать отдельно. Кроме того, нужно установить автоматический шлагбаум на необходимое количество подъемов. Иными словами, необходимо рассчитать частоту его открытий, например, за каждые пять минут. Если автоматический шлагбаум предполагается открывать нечасто, то можно обойтись более простой и дешевой системой.
Таким образом, можно достаточно легко и своими руками сделать шлагбаум. При этом своеобразные ворота в определенной мере будут защищать от приезда непрошеных гостей на личную территорию.
Блоки управления привода CAME (инструкции):
Блок управления LB18 Блок управления LB35 Блок управления LB38 Блок управления LB54 Блок управления LB90 Блок управления LB180 Блок управления LBD2 Блок управления V0670 Блок управления LM21 Блок управления LM22 Блок управления ZA3N Блок управления ZA4 Блок управления ZBK-ZBKE Блок управления ZBX-7 Блок управления ZBX-6 Блок управления ZC3 Блок управления ZC4 Блок управления ZC5 Блок управления ZCX10 Блок управления ZE4 Блок управления ZE5 Блок управления ZG2 (ZC2) Блок управления ZL19 Блок управления ZL21 Блок управления ZL22 Блок управления ZL37 Блок управления ZL38 Блок управления ZL150N Блок управления ZL160N Блок управления ZL80 ZL80C Блок управления ZL90 Блок управления ZL170N Блок управления ZL180 Блок управления ZM2 Блок управления ZM3E Блок управления ZN1 Блок управления ZR100 Блок управления ZT4 Блок управления ZE5 New Блок управления ZL19N Блок управления ZLJ24 Блок управления ZT6-ZT6C Блок управления ZT5-ZT5C Блок управления ZR24 Блок управления ZC3C Блок управления ZF1N Блок управления ZL19NA Блок управления ZL92 Блок управления ZLJ14 Блок управления ZM3EP

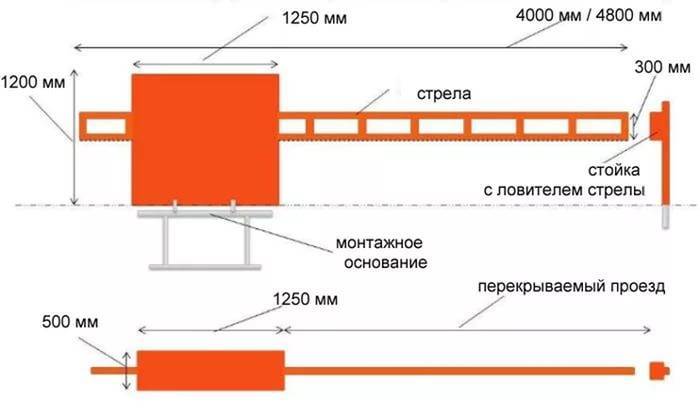

Правила создания чертежей
Шлагбаум с металлическими тумбой и стрелой
Любая конструкция включает 2 основных элемента:
- тумба – основа для приспособления;
- стрела – элемент, который перекрывает доступ.
В зависимости от конструкции появляются и другие детали: блок управления, редуктор, механизм разблокировки с ключом и прочее.
Чтобы сделать шлагбаум на даче своими руками, все элементы отображают на чертеже в выбранном масштабе:
- на рисунке приводят не только форму элементов – стрелы, тумбы, креплении, оси, но и указывают их реальные размеры и соотношение;
- все элементы приводят отдельным списком;
- если конструкция получается тяжелая, для тумбы потребуется фундамент, на схеме указывают его линейные размеры;
- лучше отобразить детали в разрезе;
- для осевого механизма создают отдельный чертеж,
Все размеры на чертежах указывают в миллиметрах. Это позволяет избежать ошибок и разночтений.
Где установить автоматический шлагбаум, изготовленный своими руками
Выбор места дислокации шлагбаума должно совпадать с территорией, автомобильное движение на которой должно быть ограничено. Есть несколько истин, которых нужно придерживаться при выборе площадки для устройства. Перед изготовлением шлагбаума нужно проверить его соответствие следующим пунктам:
- Его должно быть видно при любом освещении.
- Ближайшее здание должно располагаться не ближе чем в 1,5 м.
- Под стойкой должна быть бетонное или асфальтное основание.
- Недопустимо устанавливать шлагбаумы в местах, где с крыш домов может падать лед или снег.
- Движение соседей не должно ограничиваться.
С чего начать
Самостоятельное изготовление подъемного механизма во двор не обходится без составления проекта, разработки подробной схемы. Чертежи лучше сделать при помощи компьютерных программ. Чтобы сделать барьер быстро, учитывайте такие особенности подготовительного этапа:
- На чертеже нужно показать элементы конструкции с реальными величинами, указанными в масштабе. Рисунки должны содержать структуру тумбы, крепежи, осевой механизм, стойку улавливателя и стрелу.
- Напишите на отдельном листе, сколько присутствует одинаковых деталей.
- Если конструкция планируется во двор многоквартирного дома или дачный кооператив, изделие должно быть внушительных размеров. Чтобы оно оказалось устойчивым и прослужило долго, сначала заливают бетонное основание. Глубину фундамента тоже указывают на чертежах. Оно может быть меньшим, если планируется небольшая стоянка со шлагбаумом.
- Определитесь с тем, насколько глубоко нужно утопить в грунт основу приспособления.
- Изготовление подъемного механизма будет наиболее понятным, если отобразить на чертеже функциональные компоненты в разрезе. Также подумайте над тем, какие крепежи и соединения станут самыми надежными.
Установить шлагбаум самостоятельно совсем не сложно – это по силам практически всем! А с нашей инструкцией вы справитесь быстро и без лишних затрат.
1) Подготовка фундамента
Для подготовки такого постамента вам нужно выкопать (вырезать в асфальте) яму размером примерно 600*500 мм и глубиной 400 – 500 мм.
В нее устанавливается специальная металлическая закладная с заранее подготовленными загнутыми шпильками на 12 и заливается бетоном (с щебнем и песком в сочетании 1/3).
Для изготовления подходящих шпилек вам понадобится одна порезанная на отрезки, эти отрезки нам нужно будет согнуть для более надежного крепежа в бетоне.
Очень желательно, что бы такая пластина была выставлена ровно по уровню для простой последующей установки. Что бы фундамент получился аккуратным и не рассыпался по краям, можно сварить опалубку из стального уголка (50*50 ).
Аналогично шлагбауму готовят фундамент для подставки под стрелу. Этот фундамент может быть меньше (300*300) и не таким надежным.
Закладная обычно выстаивается около недели. После того как бетон выстоялся можно приступать к установке. 2) Электропроводка Вместе с подготовкой фундаментов, будет не лишним, позаботится о проводах. Рекомендуется прокладывать их в водопроводных шлангах с заранее заведенной стальной проволокой (или сразу с проводами, хотя в таком случае есть риск воровства).
1 – стойка (тумба) 2 – плата управления 3 – стрела 4 – светоотражающие наклейки 5 – сигнальная лампа 6 – стойка под фотоэлементы 7 – фотоэлементы 8 – стока под кнопку-ключ 9 – кнопка ключ
Как вы уже догадались, не все элементы из этой схемы обязательны. Например, мало кто использует стойки, а фотоэлементы крепят на тумбу шлагбаума и на подставку для стрелы. Лампу можно установить сверху на тумбу, так удобнее и ее хорошо видно. 3) Установка шлагбаума и подставки под стрелу После того как мы подготовили фундамент можно устанавливать стойку (тумбу). Это делается очень просто – к шпилькам при помощи металлических пластин устанавливается стойка.
При этом проверяем все плоскости по уровню (по необходимости регулируем).
После того как мы выставили по уровню можно надежно зажимать гайками к шпилькам.
Поставку под стрелу устанавливают на заранее забетонированную площадку на анкера.
Для этого сначала высверливают отверстия в бетоне, а потом забивают заранее купленные 4 анкерных болта. Те болты, которые идут в комплекте лучше не использовать, они не из самых надежных 4) Регулировка стрелы.
Правильно отрегулированная стрела должна оставаться в заданном положении в трех точках – в нижнем (горизонтально), под углом в 45 градусов и в верхней точке поднятии стрелы (вертикально). При этом стрела не должна падать или подниматься.
Регулировка стрелы в китайский моделях 306, 806 производится крайне редко, так как они уже настроены на заводе. Если вам все же понадобилось подрегулировать стрелу – это очень просто сделать. Для этого вам понадобится два ключа на 14. Если в положении под углом 45 градусов стрела поднимается, значит нужно немного ослабить пружины.
Если опускается немного подтянуть.
5) Регулировка концевых выключателей. Такая регулировка нужна крайне редко, если вам не подходят настройки которые установлены на заводе: Горизонтально (стрела опущена), вертикально (стрела поднята).
Когда может понадобиться такая регулировка – если сверху над стойкой находится карниз или другое препятствие. Что бы стрела, не ударялась в него, один из концевиков передвигают так, что бы стрела немного не доходила до препятствия. Электроподключение и настройка.
Электроподключение очень простое и покажется легким даже для не специалистов.
Плата настолько проста, что удивительно, почему все не настраивают сами…
Питание – к клеммам L и N.
В принципе теперь можно подытожить, у вас абсолютно рабочий проезд и закрытая территория. Остальные детали будут интересны для тех, кто захочет, подключить фотоэлементы, подключить кнопку, сигнальную лампу, прописать большое количество пультов.
Если вы хотите установить кнопку на пост охраны или других нужд, то нужно будет провести двухжильный провод сечением 0,5 – 1.
Кнопка подключается к контактам GND – Push
На встроенный приемник в плату управления можно записать максимально около 22-24 пультов. Если вам нужно использовать большее количество брелков, то вам понадобится внешний приемник на 124 пульта.
Подключение внешнего приемника:
Мы надеемся, что наша инструкция будет вам полезна, и вы установите шлагбаум сами, качественно и без особых трудностей.
Строим улей своими руками

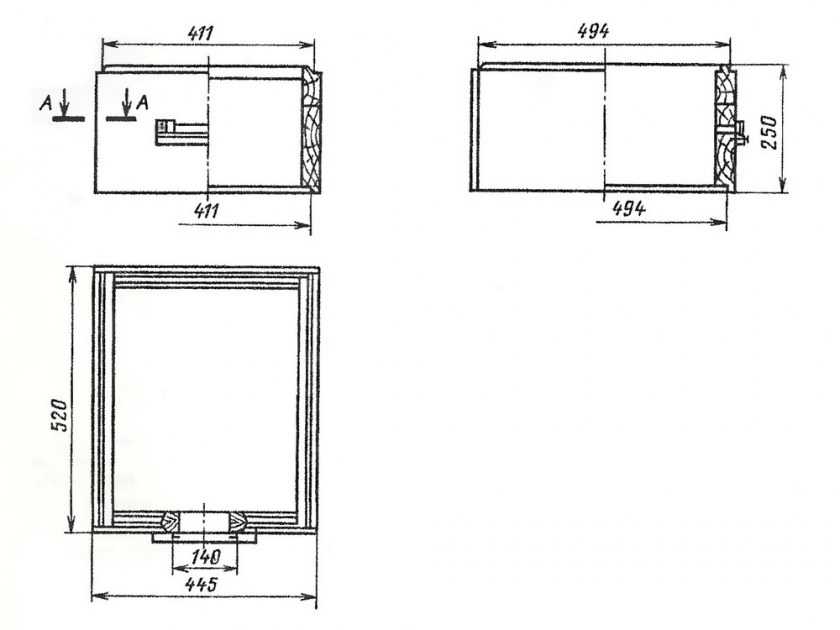

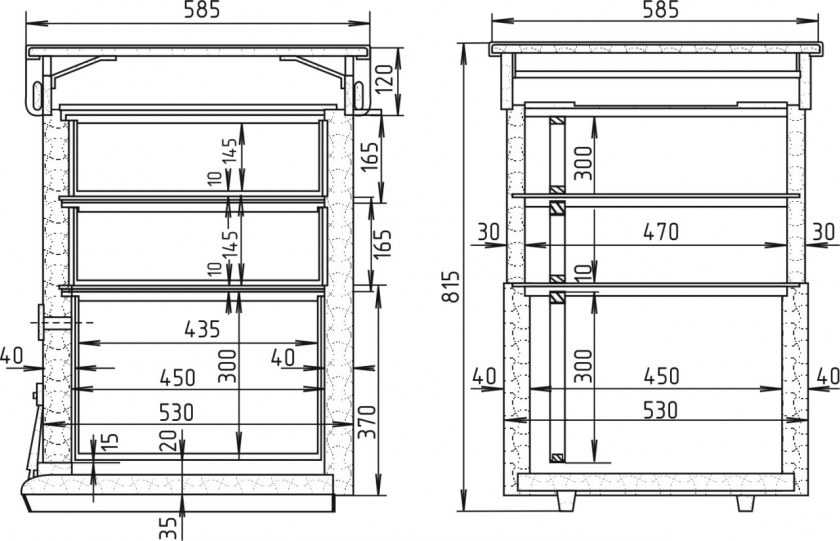

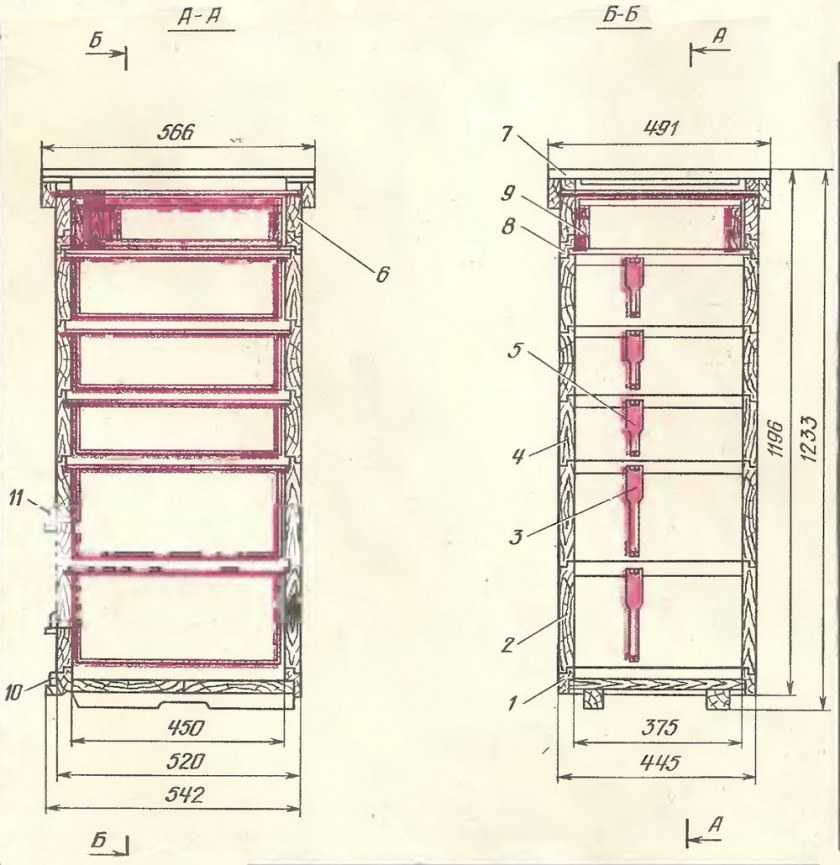

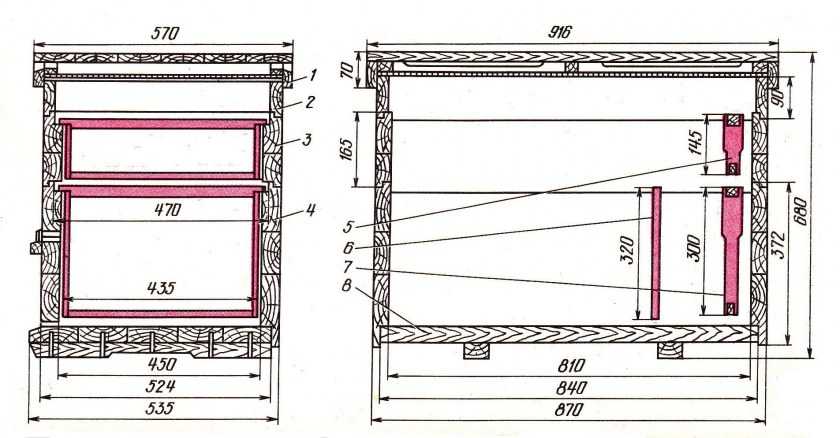

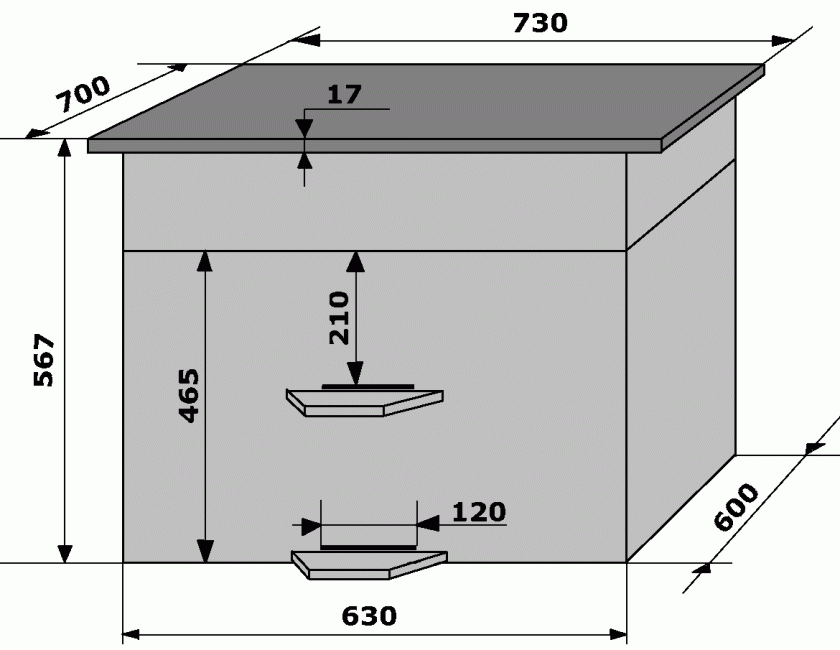

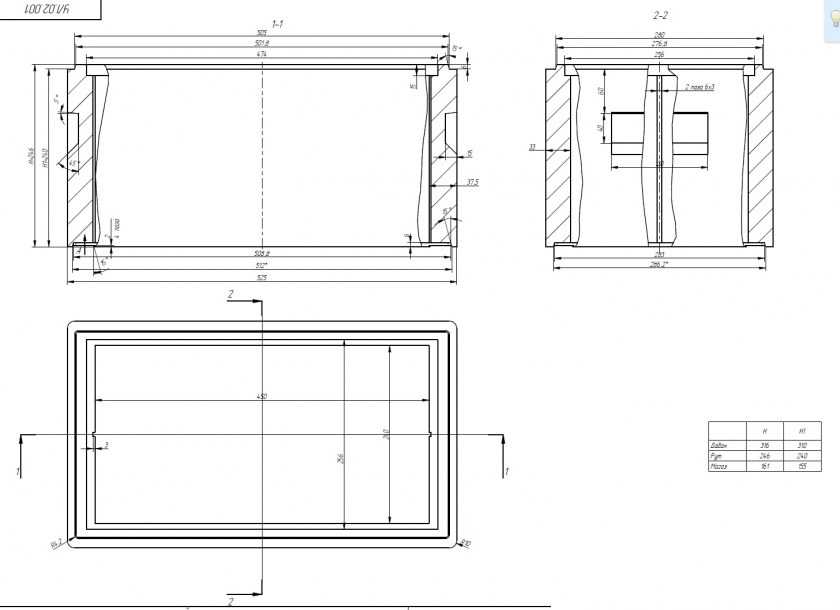

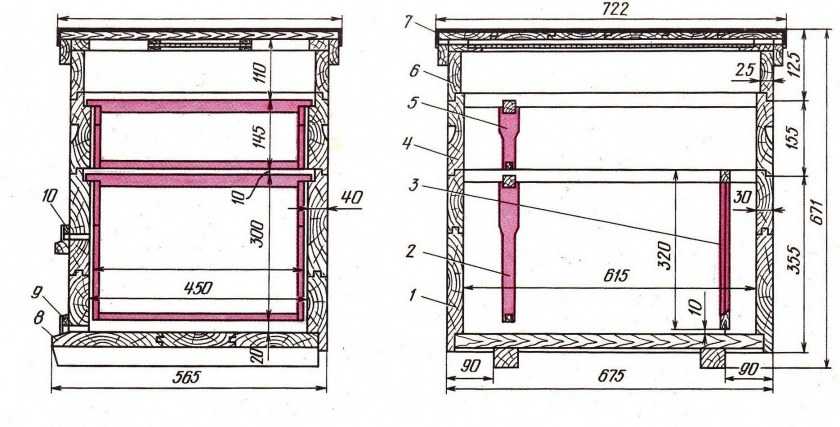

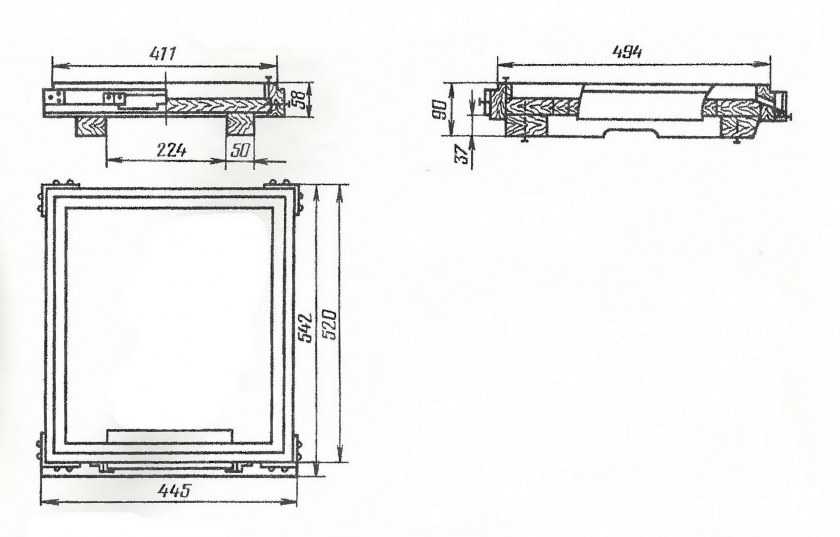

Если вы не хотите тратить бешеные деньги на магазинный улей, в интернете есть множество видео, где показаны различные способы изготовления ульев своими руками со всеми чертежами и необходимыми размерами.

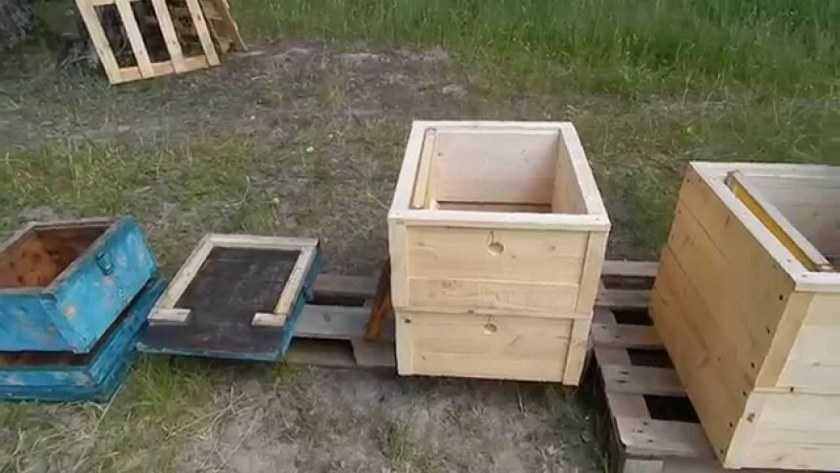

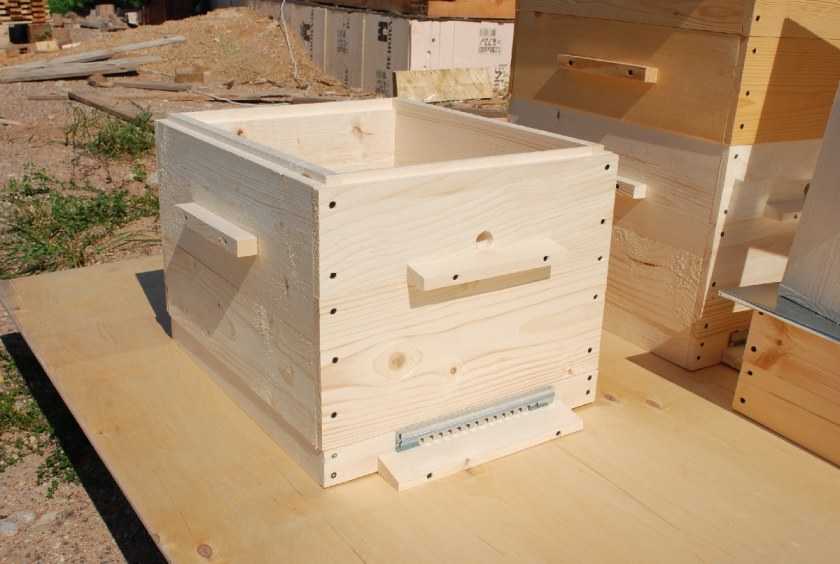

Пошаговая инструкция по построению пчелиного домика на 16 рамок Дадана:
- 1 шаг. Пилим заготовки для внутреннего корпуса.
- 2 шаг. Делаем пропилы для соединения боковин. Подгоняем боковины друг к другу. Скрепляем боковины внутреннего корпуса.
- 3 шаг. Делаем вставки для наращивания высоты боковин и наращиваем их до нужной высоты.
- 6 шаг. Делаем ножки для нашего улья. Прибиваем ножки к внутреннему корпусу.

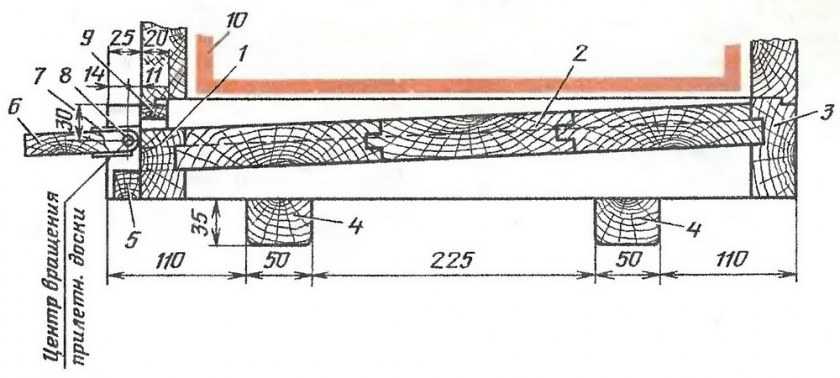

- 7 шаг. Подготавливаем заготовки для днища улья, аккуратно прибиваем 1-ый ряд досок. Отрезаем прослойку из рубероида. Скрепляем 1-ый и 2-ой ряд досок. Тем самым, днище улья готово.
- 8 шаг. Прикрепляем заднюю стенку корпуса.
- 9 шаг. Вырезаем коридор для летка. Вырезаем леток в наружной стенке.
- 10 шаг. Заколачиваем переднюю и боковую стенки.
- 11 шаг. Делаем упор для крыши. Пилим заготовки на крышу. Подгоняем и сколачиваем их.

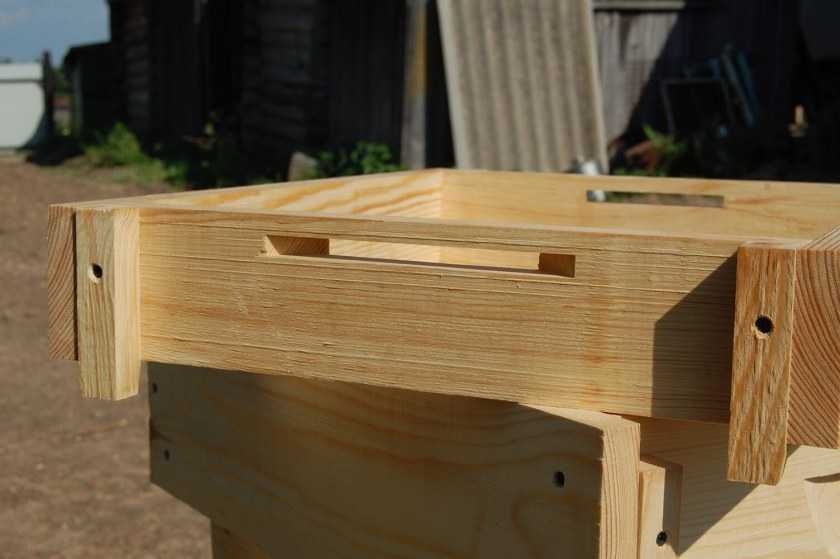

- 12 шаг. Далее, изготавливаем магазины и подрамник.
- 13 шаг. Обжигаем корпус улья изнутри и снаружи.
- 14 шаг. Окрашиваем улей и обиваем крышу. Корпус улья готов.
- 15 шаг. Остались маленькие детали. Прикручиваем ручки для переноски.
- 16 шаг. Боковины заливаем монтажной пеной и «запечатываем» верх
- 18 шаг. Прикручиваем сетку вентиляции, крепим задвижку.
- 19 шаг. Покрываем крышу оцинкованной жестью.
- 20 шаг. Сверлим верхний леток. Прикручиваем летковый заградитель.
- 21 шаг. Прикручиваем прилетную доску и летковую задвижку.
- 22 шаг. Улей готов к применению.
Примерно по такой же методике можно сооружать ульи на 14-ть и 16-ть рамок. Они очень надежные, пчелам в них очень комфортно. Единственный недостаток подобных моделей – вес.
