Монтаж протекающих полов
Протекающие полы – самый простой вариант обустройства напольного основания в бане своими руками. В такой системе делать уклон в полу необязательно, поскольку вода беспрепятственно просачивается через доски и попадает в дренажную яму или колодец. Протекающие полы, в отличие от сплошных, обладают одним преимуществом – отсутствием канализационных труб.
Следует учесть, что такое устройство основания подойдет для каркасной бани, которая используется исключительно в теплое время года. Если же сооружение планируется использовать круглый год, перед укладкой досок желательно залить бетонную стяжку. Однако в таком случае настил из досок лучше сделать съемным, чтобы при необходимости их можно было просушить.
Монтируя деревянный протекающий пол, нужно учитывать такие моменты:
Что такое трап для душа в полу под плитку: для чего используется
Конструкция слива для душевой может делаться из разных типов материалов. Для этого подойдет пластик или металл. Данное устройство обеспечивает накопление и вывод воды с пола душевой. Изделие характеризуется простотой устройства, удобством и небольшой стоимостью.
Конструкция водоотводящего механизма
Структура данного изделия предполагает наличие таких элементов:
- воронки для приема воды с фланцем, куда перемещается жидкость. Выходной патрубок располагается внизу изделия;
- фланец применяется для фиксации мембраны с гидроизоляцией;
- решетка съемного типа требуется для удержания большущих частиц;
- сифон, помогающий создать гидрозатвор в сливном механизме. Подобное устройство защищает комнату от попадания зловонных ароматов.
Составляющие водоотвода и изделие в разрезе
Кроме удаления воды и ее сбора трап для душа в полу под плитку удерживает мусор, чтобы не возникло засоров, а также предотвращает прохождение любых запахов.
Виды и варианты исполнения сливных устройств
Сифон для поддона душевой кабины включает два основных элемента: слив и перелив. Переливы могут быть установлены не во всех моделях. Ими оснащают в основном глубокие поддоны душевых кабины.
Сливы бывают нескольких видов:
- Обыкновенные – оборудованы заглушками, при закрывании которых в ручном режиме вода в поддоне начинает набираться. Сливные отверстия в таких устройствах направляют сточные воды непосредственно в жесткую или гофрированную гибкую трубу, которая может быть оснащена разборным коленом. Обычные модели являются наиболее бюджетными. Но большинство мастеров их считает морально устаревшими.
- Автоматические – оснащены специальной ручкой, при проворачивании которой слив перекрывается. В таких моделях пробки в ее традиционном исполнении, равно как гидравлического затвора, нет. Они оборудованы ручками, посредством которых удобно контролировать работу заглушки.
- Системы с функцией click clack – современные устройства, позволяющие перекрывать слив путем нажатия кнопки, расположенной в верхней части устройства, ногой. При первом нажатии слив закрывается, при повторном – открывается. Заглушка в таком сифоне располагается непосредственно в сливном отверстии.
Современные продвинутые системы с функцией «click clack» удобны тем, что позволяют не нагибаться, дабы слить или набрать воду в поддоне
Отверстие под монтаж сифона для душевых кабин с низким поддоном может быть размещено как по краям у бортов, так и в центре днища. По типу конструкции сифоны для поддонов душевых кабин бывают нескольких видов.
Трубные модели
Такие сливные конструкции представляют собой отрезок, изогнутый в форме буквы «S» или «U». В верхнем сегменте конструкции обустроен гидрозатвор, а в нижней части – отверстие для устранения засоров.
Входной конец такой трубной конструкции прикручен к сливному отверстию в днище, а другой – к трубе квартирной канализации.
Гофрированный сифон является разновидностью типа сливных устройств, где роль гидравлического затвора выполняет изгиб трубы, выполненной из полипропилена
Легко гнущейся трубе легко придавать любую форму, закрепляя ее в желаемом положении с помощью пластикового хомута. Благодаря этому гофрированные сифоны часто используют для организации слива из душевой кабины даже при условии, что высота конструкции и место для ее размещения ограничено.
Главным достоинством таких систем является единственный соединительный узел, расположенный у выпуска раковины. Благодаря такому конструктивному решению сводится к минимуму вероятность образования протечек.
Единственный недостаток гофрированных смесителей – быстрое загрязнение складок и чувствительность к слишком высоким и низким температурам. В сравнении с другими видами сифонов гофрированные конструкции менее надежны и долговечны.
Бутылочные сифоны
Устройства этого типа свое название получили за счет того, что имеют жесткую конструкцию, имеющую форму бутылки. В верхнюю часть конструкции вставлена труба, конец которой прикреплен к выпуску слива. Отверстие для стока воды располагается в боковой части цилиндра. Благодаря этому в полости цилиндра образуется водяной затвор.
Осаждение мусора с его последующей транспортировкой в систему канализации происходит в полости «бутылки».
Сифоны бутылочного исполнения отличаются большими габаритами и при монтаже занимают много свободного места, поэтому их применяют для подключения душевых кабин с высокими поддонами
Если сравнивать сифоны бутылочного образца с коленными конструкциями, то они выгодно выделяются за счет простоты монтажа. Кроме того, они проще разбираются и чистятся в случае необходимости устранения засоров.
Сливные трапы
Подходящим вариантом для обустройства слива душевых кабинок является применение специального трапа. Его монтируют в отверстие поддона либо выполняющего его функции бетонного основания.
При использовании сливного трапа сточная вода сквозь решетку поступает в расположенную под днищем конструкции трубу и оттуда направляется в канализацию
Сливные трапы удобно использовать и при обустройстве полноценного отведения воды из кабин, лишенных традиционных поддонов. В этом случае сантехнический элемент заливают в стяжку. Высота сливов элементов этого типа колеблется в пределах 80-200 мм.
Разновидности конструкций
Есть различия и в виде водоприемных устройств. Каждый из них имеет рекомендации к использованию. Например, точечные подойдут для использования в домашних условиях, когда планируется сделать достаточно высокий и надежный ограничитель для воды. А вот линейные — когда поддон идет практически вровень со сливом
Точечный
Очень компактный, напоминает по размеру обычный слив в ванной или душевом поддоне. Его можно монтировать в любой точке, но требует многоплоскостного уклона, чтобы вода свободно стекала. Чаще всего устанавливается в середине или там, где можно сделать необходимый угол наклона. Плюсом является то, что он может устанавливаться не только под самим душем, но и в качестве аварийного слива в ванной комнате, чтобы не затопить соседей снизу в случае прорыва трубы.

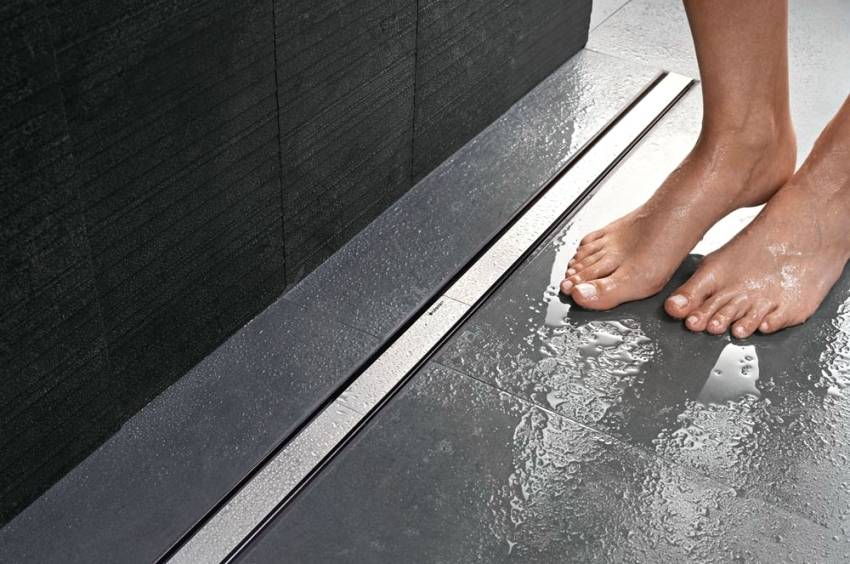

Пристенный
Считается самым незаметным. Если описывать проще, то это щель между стеной и полом, сам водоотвод скрыт. Щель может по желанию закрываться решеткой. Угол наклона плоскости должен быть ровно в стык для оттока воды.
Линейный
Для монтажа этого варианта требуется уклон в сторону
, где будет установлен пристенный трап. Чаще всего имеет вид лотка, его так и называют душевой лоток. Может иметь вид прямоугольника с отверстиями для слива или быть угловым. Последний устанавливается в угол и требует конического наклона. Требуется установка фальш стены, если нет монолитной.
Возможные варианты слива
Выбирают сливную систему с учетом возможности установить в выбранном месте, принимают во внимание направление и расположение сточного коллектора. Комплект устройства включает стандартные элементы:
Комплект устройства включает стандартные элементы:
- трап (корпус);
- зажимные фланцы обеспечивают герметизацию;
- уплотнительные элементы;
- сифон (гидрозатвор);
- лицевая решетка квадратного, круглого и прямоугольного вида;
- декоративная деталь с фильтрующим элементом;
- иногда в набор входит пленочная гидроизоляция, если отверстие обработано на заводе.
При выборе учитывают конструкцию сливной системы и тип затвора, от этого зависят параметры высоты, условий работы.
- точечные — стоки собираются в элементы по типу воронки;
- линейные — вода поступает в лоток и отводится по нему.
Типы трапов
Точечные приемники удобны тем, что их можно ставить в центре кабины, в углу, сбоку. В сторону отверстия наклоняют плоскость пола для удаления воды самотеком. Их ставят близко к душевой лейке, смесителю. Используют элементы с подрезным стаканом, если нужно уменьшить высоту устройства.
Точечные водоприемники выполняют в двух вариантах выпуска:
- по вертикали — патрубок уходит вниз (применяют для частного дома);
- по горизонтали — труба уходит в сторону тройника основного стояка (в квартире).
Лоток (линейный трап) отличается большей рабочей квадратурой и пропускной способностью. К этой категории относят пристенные и центральные приемники, уклон обеспечивают к отверстию прохода. Легче сделать наклон одной плоскости к стене, чем поворачивать две с понижением к центральной части.
Пристенный продолговатый слив монтируют частично в полу и стене. В квартире делать такую систему проблематично и непрактично, поэтому пользователи многоэтажек выбирают точечные и центральные линейные варианты.
Типы затворов
Выбор конструкции зависит от интенсивности использования душа.
Типы сифонов:
- Мокрый — стандартный сифон в форме изогнутой трубы создает водный затор, поэтому запахи не проникают в помещение. Но такое устройство неприемлемо для многих случаев, т. к. занимает значительный объем в толщине пола. Во время отсутствия жильцов может пересохнуть водная пробка.
- Сухой — бывает маятниковым, мембранным и поплавкового типа. Работает во время поступающего водяного потока, в ином случае опускается, закрывает отверстие приемника, препятствует появлению зловония из канализации.
Какой материал трапа выбрать
Для изготовления душевого трапа используются разные материалы. Чаще всего в продаже встречаются пластиковые изделия. Их отличие:
- доступная стоимость;
- небольшой вес;
- стойкость к моющим и дезинфицирующим средствам;
- простой уход;
- долговечность;
- универсальность.
Высота пластикового изделия варьируется от 7,5 до 18 см. Пластик отлично сочетается со многими отделочными материалами.
Устройства с корпусом и крышкой из нержавейки обладают не только стильным внешним видом, но и гигиеничность, поэтому их чаще применяют в помещениях с высокими санитарными требованиями.
Треугольный трап со стальной перфорированной решеткой для стильного интерьера
Стильные трапы из нержавейки линейного типа применяются для обустройства душевых в современном стиле. Они идеально вписываются в стиль минимализм или хай-тек, так как практически незаметны на полу из керамической плитки или керамогранита.
Для общественных помещений душевых и бань, прачечных и профильных лабораторий выбирают чугунные конструкции. Они обладают наибольшей пропускной способностью и справляются с отводом дождевой и хозяйственной воды. Чугун обладает антикоррозийной стойкостью и служит не менее 50 лет.
Таблица. Популярные модели трапов
| Иллюстрация | Описание | Средняя стоимость по состоянию на апрель 2020 года, рублей |
|---|---|---|
| «BAD415502» от «Tim» | Трап линейного типа с гидрозатвором и перфорированной решеткой. Особенности:нержавеющая сталь; высота регулируется в диапазоне 8,5 – 15,5 см; размер 7 х 55 см. | 2600 |
| «BAD011502» от «Tim» | Точечный трап из нержавеющей стали. Особенности:гигиеничный, долговечный, простой в уходе материал; универсальная квадратная форма; современный дизайн; размер 15 х 15 см; высота 6,7 см. | 324 |
| Viega 4935.1 557 119 | Трап для душа от немецкого производителя. Материал – пластик. Высота регулируется. Особенности: поворотная насадка 10 х 10 см. | 3400 |
| Viega 4935.1 557 119 | Трап из нержавеющей стали. Особенности:высота 10 см; универсальный белый цвет; размер 15 х 15 см. | 300 |
| AlcaPLAST APV31 | Трап из полипропилена с крышкой из нержавеющей стали с диаметром подключения 5 см. Общая высота монтажа варьируется от 8,8 до 17,4 см. Особенности:горловина регулируется; совместим с другими моделями гидрозатворов; материал не боится механических, химических, термических воздействий. | 1100 |
Основные достоинства
Трап для душа — это конструкция из декоративной решетки, водоприемной воронки и сифона, которая собирает и отводит воду с пола в душевой или ванной комнате. Каждый элемент конструкции выполняет свои функции:
- Решетка – фильтрует воду от мусора больших размеров, который может засорить канализационную трубу.
- Водоприемная воронка – выводит воду в канализацию.
- Сифон – создает водный или воздушный барьер для проникновения неприятных запахов из канализации.
Основные преимущества трапа для душа такие:
- Можно сделать душевую любого размера, а не ориентироваться на предложения в магазине.
- Трап сделанный своими руками точно подойдет под общий стиль интерьера.
- Всегда есть возможность установить дополнительные опции (откидной стул, «тропический душ»).
- В отличие от производственных поддонов, слив сделанный из бетона и керамики прослужит много десятилетий без изменений и повреждений.
- Можно соорудить в любом удобном уголке комнаты.
Внешний вид стандартного душевого трапа
Из чего состоит слив в полу
Прежде чем вы будете оборудовать душ вместе с напольным сливом, определитесь с составляющими такой системы
При ее установке это будет очень важно
Слив обеспечивает сток воды из ванны или душа в канализацию. Отвод для трубы следует сделать из пластика с диаметром отвода до 50 мм для обеспечения нормального схода сточных вод. Также подойдет и гофра, однако многие специалистов полагают, что для данного приспособления лучше применять гладкую трубу, неспособную затруднять поток воды. Также помните о том, что слив будет находиться в полу и доступ к трубе будет не простым, как обычно. Гофра будет затруднять сток из-за следующих проблем:
- застаивания в ней волос;
- кусков мыла;
- грязи.
Все это впоследствии может привести к забиванию канализации целиком. Да и острой необходимости установки гофры нет, чтобы установить слив в полу, вам понадобятся такие приспособления, как:
- соединения;
- переходники;
- муфты.
Под сифон отвод должен быть прямолинейным и иметь угол 135 градусов по отношению к главной трубе. Ее уклон при этом должен составить 15 градусов по отношению к стоку. Благодаря таким параметрам слив в полу обеспечит беспрепятственный сток воды из ванны или душа в канализацию.
Необходимые материалы и принадлежности
Для самостоятельного монтажа сливной трубы для душа потребуются следующие материалы:
- разборный сифон с винтовым креплением, монтируемый под кафельную плитку;
- сливная труба диаметром не менее 40 мм в комплекте;
- силиконовый герметик;
- плиты из пенополистирола толщиной 50 мм;
- цементно-песчаная смесь до 5 кг на 1 м? пола;
- рубероид или другой листовой водостойкий материал, укладываемый в 2 слоя;
- финишная цементно-полимерная смесь для гидроизоляции, 3-4 кг на 1 м?;
- клей водостойкий для кафельной плитки;
- плитка кафельная;
- смесь для затирки плиточных швов водостойкая.
Инструменты, необходимые для монтажа:
- молоток;
- зубило;
- мастерок, или кельма;
- зубчатый шпатель;
- строительный уровень;
- рулетка, маркер;
- прямая правильная рейка;
- корыто или ведра для клея и стяжки;
- строительный миксер;
- пила-болгарка для резки кафеля;
- лампа паяльная или строительный фен.
Что нельзя делать при устройстве душевой
Устройство сливного отверстия в полу относится к разрешенным мероприятиям. При его оборудовании следует придерживаться строгих правил, установленных законодательством, а также санитарно-техническими нормативами.
Гражданский кодекс запрещает действия, в результате которых несущие конструкции теряют свою прочность, а условия проживания ухудшаются. Согласно этому документу, любые изменения в техническом паспорте или на плане БТИ требуют создания проекта и его согласования в государственных инстанциях.
Когда нужно согласование проекта
- Объединение санузла и коридора.
- Снос перегородки между ванной и туалетом, если она отмечена на плане.
- Установка специального оборудования — может значительно вырасти энергопотребление. Не исключено, что появятся дополнительные розетки и выключатели.
- Перенос стояка — он возможен, но не желателен, поскольку зигзагообразный врез создаст препятствие потоку воды. Кроме того, при эксплуатации он будет испытывать сильное внутреннее давление. Избыточное напряжение приведет к выходу стояка из строя.
Заниматься созданием проекта должна инжиниринговая компания, имеющая соответствующую лицензию.
Если предстоит сделать душевую кабину без поддона без изменения границ помещения, нужно будет согласовать эскиз. На нем отображается расположение сантехники. Он необходим только в том случае, когда сантехнические приборы обозначены на плане БТИ. Начертить его можно самостоятельно.
Pixabay
Ряд ограничений вводит местное законодательство. В Москве действует Постановление Правительства Москвы №508. В нем дан полный перечень мероприятий, которые согласовать невозможно.
Что нельзя согласовать
- Частичный или полный снос вентиляционного канала.
- Устройство штраб в железобетонный плитах и межпанельных швах. Прокладывать их следует только в слое отделки.
- Расширение границ санузла за счет жилых помещений. Допускается присоединение коридора. Согласно пункту 3.9 СанПиНа 2.1.2.2645-10 запрещается перепланировка, при которой вход в туалет или совмещенный санузел будет производиться из кухни или комнаты.
Материалы
Главное требование к трапу в душе – он должен быть выполнен из антикоррозийных материалов, поэтому производители выпускают трапы из пластика или из нержавеющих металлов. Иногда можно встретить модели и из комбинированных материалов.
Для корпуса производители выбирают:
- Пластик – самый доступный вариант, может применяться в жилой квартире.
- Нержавеющая сталь – обладает отличными антикоррозийными свойствами и отличается надежностью и долговечностью. Отвечает строгим санитарно-гигиеническим требованиям. Такой корпус может использоваться в больницах, санаториях, детских учреждениях, бассейнах.
- Чугун – дорогостоящий и надежный материал. Такой корпус обладает отличной пропускной способностью и стойкостью к коррозии. Срок службы составляет около 50 лет. Может использоваться в общественных душевых, банях или бассейнах.
- Металлопластик – относится к категории комбинированных моделей.
С чем можно столкнуться при переоборудовании душа
Если душ оборудуется не сразу при строительстве дома, могут возникнуть конструкционные проблемы. В домах с подвалом проблем обычно не возникает, а в старых строениях неизбежен вопрос: где расположить слив? Однако существует аварийное решение: плоские душевые поверхности поднять на 10-15 см, чтобы не трогать существующий пол.
Слишком тонкий слой монолитного пола
Для встраивания элемента из жесткого пенопласта или душевого желоба в монолитном полу необходимо выдолбить штробу. Часто приходится немного прорубить и бетонную панель. В этом случае следует предварительно проконсультироваться с архитектором или специалистом по строительным конструкциям.
Балочные перекрытия
При балочных перекрытиях монтировать душ с плоским полом можно лишь в том случае, если слив проходит параллельно с несущей балкой и если пол над балкой имеет достаточную толщину.
Замена поддона для душа
Кто меняет старый поддон на душ с плоским полом, тому придется заменить отсутствующие плитки и облицевать место подсоединения в полу. Как правило, запасных плиток нет. Возможный вариант: сделать по краю мозаичный рисунок.
Трап для душа в полу под плитку: определение и назначение
Трап представляет собой пластиковое, металлопластиковое или металлическое сантехническое устройство, которое предназначено для сбора и отведения сточной воды из душевой комнаты в главный сливной стояк. Он имеет простую удобную конструкцию, которая монтируется под водонепроницаемым полом. Все компоненты изделия выполняются из антикоррозийного материала.

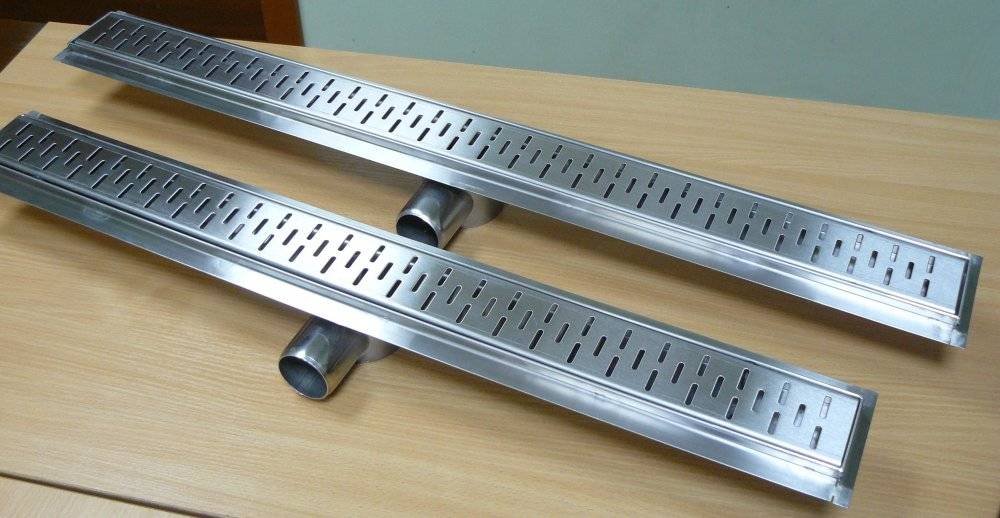

Линейный трап из нержавеющей стали
Помимо основного назначения, трап имеет еще и несколько дополнительных функций:
- выполняет фильтрацию сточной воды от крупных загрязнений;
- обеспечивает полную герметизацию с напольным покрытием;
- защищает от неприятных запахов, исходящих из общей системы канализации.
Внешний вид сантехнического трапа может иметь овальную, прямоугольную, квадратную или круглую форму. По конструктивному исполнению – это пристеночные, линейные или точечные устройства. Пристеночный и линейный сливной трап для пола устанавливают по краям или в углах душевой комнаты, а точечный может быть расположен в любой точке помещения.
Купить трап для душа можно начиная от самой простой модели и заканчивая сложной конструкцией с отсечкой и каскадом обратных мокрых и сухих клапанов. Трап стандартной модели рассчитан на тонну веса и температуру среды до 80°С.

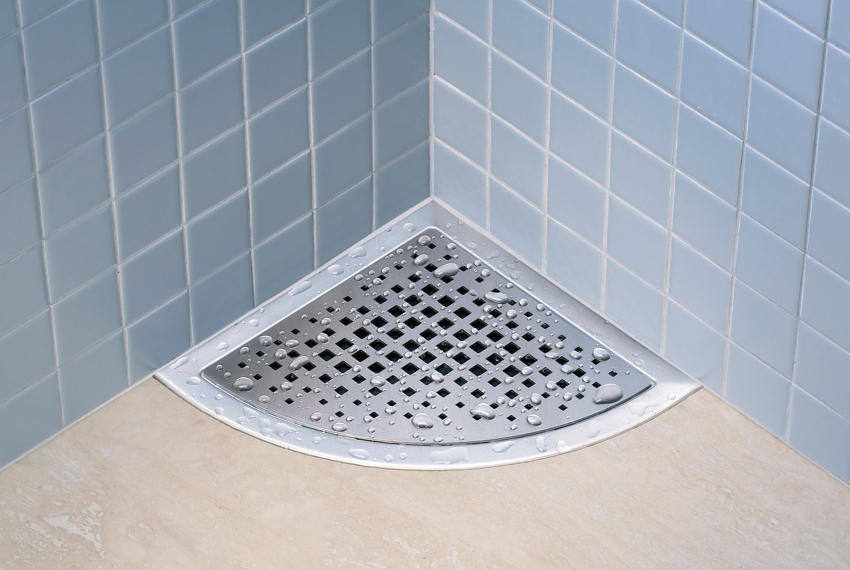

Угловой трап в полу душевой кабины
Чтобы облегчить монтаж устройства, производители стали выпускать конструкции с изменяемой высотой изделия. Оптимальным решением для домашнего душа является пластиковый трап с решеткой из нержавеющей стали, прямым или боковым выпуском, гидрозатвором и сухим затвором.
Верхняя часть сливного трапа для душа состоит из декоративной решетки из нержавеющей стали. Далее следует фильтрующая решетка слива, которая задерживает крупный мусор и защищает помещение от канализационных запахов. Эта решетка фиксируется при помощи герметизирующих фланцев и колец. Далее следует сам слив, состоящий из стакана и основания с отводом, который присоединяется к трубопроводу с помощью муфты. Отвод может быть одиночным и проходным, для нескольких устройств, подключенных к одной трубе.
Достоинства душевых со встроенным сливом
В случае смонтированного слива для душа в полу, душевая кабина может быть любых размеров, и расположена в любом помещении, даже с нестандартной планировкой. Благодаря легкой конструкции слива все монтажные работы можно выполнять самостоятельно.

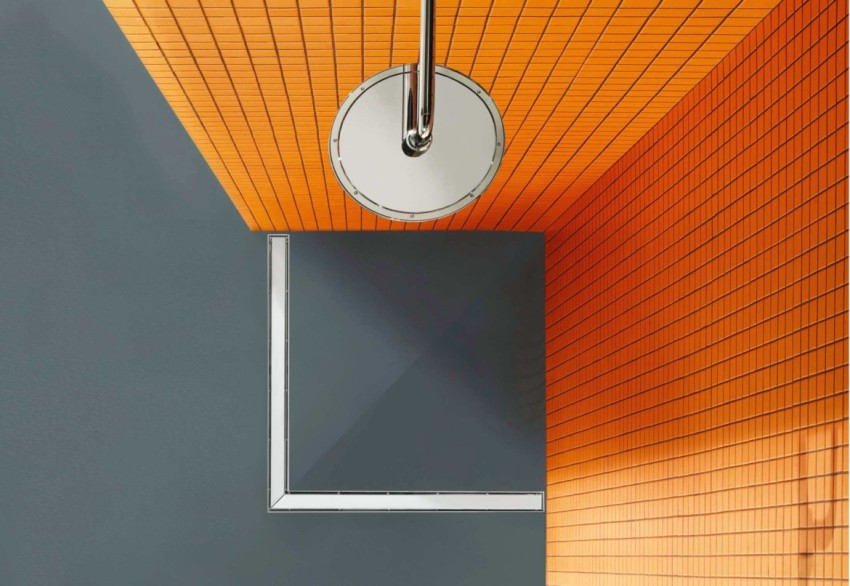

Г-образное расположение двух линейных трапов
Если купить трап под плитку для душевой кабины с сухим затвором, то сразу исключается возможность попадания неприятных запахов из системы канализации в душевую комнату. Простая мобильная конструкция позволяет очищать слив от загрязнения и менять изношенные детали.
Невысокая доступная стоимость изделия позволяет получить полноценную душевую кабину без лишних затрат. Достаточно лишь выложить пол нескользящей керамической плиткой, организовать ограничительные борта и пластиковые двери-купе и правильно подключить все коммуникации.
Трап для душа в полу под плитку: определение и назначение
Трап представляет собой пластиковое, металлопластиковое или металлическое сантехническое устройство, которое предназначено для сбора и отведения сточной воды из душевой комнаты в главный сливной стояк. Он имеет простую удобную конструкцию, которая монтируется под водонепроницаемым полом. Все компоненты изделия выполняются из антикоррозийного материала.
Линейный трап из нержавеющей стали
Помимо основного назначения, трап имеет еще и несколько дополнительных функций:
- выполняет фильтрацию сточной воды от крупных загрязнений;
- обеспечивает полную герметизацию с напольным покрытием;
- защищает от неприятных запахов, исходящих из общей системы канализации.
Внешний вид сантехнического трапа может иметь овальную, прямоугольную, квадратную или круглую форму. По конструктивному исполнению – это пристеночные, линейные или точечные устройства. Пристеночный и линейный сливной трап для пола устанавливают по краям или в углах душевой комнаты, а точечный может быть расположен в любой точке помещения.
Купить трап для душа можно начиная от самой простой модели и заканчивая сложной конструкцией с отсечкой и каскадом обратных мокрых и сухих клапанов. Трап стандартной модели рассчитан на тонну веса и температуру среды до 80°С.
Угловой трап в полу душевой кабины
Чтобы облегчить монтаж устройства, производители стали выпускать конструкции с изменяемой высотой изделия. Оптимальным решением для домашнего душа является пластиковый трап с решеткой из нержавеющей стали, прямым или боковым выпуском, гидрозатвором и сухим затвором.
Верхняя часть сливного трапа для душа состоит из декоративной решетки из нержавеющей стали. Далее следует фильтрующая решетка слива, которая задерживает крупный мусор и защищает помещение от канализационных запахов. Эта решетка фиксируется при помощи герметизирующих фланцев и колец. Далее следует сам слив, состоящий из стакана и основания с отводом, который присоединяется к трубопроводу с помощью муфты. Отвод может быть одиночным и проходным, для нескольких устройств, подключенных к одной трубе.
Достоинства душевых со встроенным сливом
В случае смонтированного слива для душа в полу, душевая кабина может быть любых размеров, и расположена в любом помещении, даже с нестандартной планировкой. Благодаря легкой конструкции слива все монтажные работы можно выполнять самостоятельно.
Г-образное расположение двух линейных трапов
Если купить трап под плитку для душевой кабины с сухим затвором, то сразу исключается возможность попадания неприятных запахов из системы канализации в душевую комнату. Простая мобильная конструкция позволяет очищать слив от загрязнения и менять изношенные детали.
Невысокая доступная стоимость изделия позволяет получить полноценную душевую кабину без лишних затрат. Достаточно лишь выложить пол нескользящей керамической плиткой, организовать ограничительные борта и пластиковые двери-купе и правильно подключить все коммуникации.
Виды сливных трапов
Водостоки заливаются в зависимости от типа установки. Выделяют три типа:
Найдите. Обычно входной проем небольшой, решетка квадратная, реже прямоугольная. Установлен везде.
Чаще всего выполняется точечный дренаж в полу. Для небольших душевых уголков без поддонов: лучший выбор
- Стеновая лестница. Сливное отверстие тоже длинное и узкое, но отличается данная конструкция тем, что монтируется не только в полу, но и в стене. Инсталляция вмонтирована в стену, за стеной проходят канализационные трубы, а само сливное отверстие находится ровно рядом со стеной.
- Линейный. Форма приемной камеры прямоугольная, длинная и узкая. Устанавливается в основном вдоль стен, отходя от них на определенное расстояние.
Линейный водоотвод характеризуется формой приемной камеры, само устройство и установка аналогичны
Настенный слив для отвода воды имеет разную конструкцию
Чаще всего для изготовления пола со сливом используют точечные лестницы, гораздо реже линейные. Монтаж пристенной лестницы – вообще довольно редкое явление, так как установка возможна только на этапе капитального ремонта и не только пола, но и стен. К тому же такие устройства намного дороже.
Типы затворов
Напольный трап (точечный или линейный) помимо различных конструктивных решений имеет задвижки разных типов. Ставни – это устройство, предотвращающее попадание запахов в комнату из канализации.
Самая простая печать – это гидрозатвор. В этих устройствах есть загиб отводящей трубы, в котором остается вода. Блокируйте запахи. Недостаток такой системы – возможность высыхания. Это происходит, если вода не сливалась долгое время. Кроме того, причиной высыхания может быть неправильный монтаж (неправильно выбран уклон) или наличие теплых полов – теплый пол в ванной «сливает» воду в водонепроницаемую.
Сухие затворы для лестниц в этом отношении более надежны. Они бывают разных типов:
- Мембрана из материала с «молекулярной памятью». Принцип действия аналогичен мембране, но надежность выше: пружины могут сломаться, а материал, который просто пытается вернуться в исходное состояние, более прочен.
- Мембрана. Устанавливается подпружиненная подвижная мембрана, которая под напором воды опускается вниз и при ее отсутствии закрывает сливное отверстие, перекрывая доступ газов из канализации в помещение.
Принцип работы сухого затвора в сливе
- Плавающий. В этой системе есть поплавок. При наличии воды он поднимается, а когда вода вышла, опускается вниз и перекрывает вход в канализацию.
Принцип работы «сухого» демпфера
Мятниковые. Слив в канализацию блокируется устройством, которое под действием силы тяжести имеет тенденцию занимать положение над сливом.
Сухие лестницы в основном изготавливаются из пластика, решетки – из нержавеющей стали или даже пластика. Есть модели со встроенным обратным клапаном. Предотвращает подъем воды при переполнении ямы. Обустраивая пол со сливом в неотапливаемой ванной, ищите модели, способные работать в холодную погоду (их несколько).
