Вытяжка вентиляции в глухой комнате с пластиковыми окнами: общежитие, гардеробная, курительная

Требования

Существуют специальные санитарные нормы, которые регламентируют все показатели данного вопроса. Считается достаточной вентиляция, если она во всех помещениях справляется с удалением отработанного воздуху и полностью заменяет его свежим, как минимум, два раза в час.

Если мы ведем речь про городское многоквартирное жилье, то тут система вентиляции в квартире изначально должна быть вмонтирована, из каждой квартиры она выводится в общий вентиляционный канал. Но бывают случаи, когда мощности стандартной системы мало. Иногда это – издержки планировки системы, а иногда данная ситуация усугубляется с годами. В любом случае, проблема сводится к тому, что системы вентиляции воздуха в квартире становится недостаточно, и она попросту начинает не справляться со своими задачами.

Для проверки эффективности системы не обязательно приглашать специалистов, можно выяснить этот момент самостоятельно. Вы можете использовать элементарные приемы, которые позволят вам судить о качестве воздухообмена самостоятельно.

Чeм oтличaютcя ecтecтвeннaя и пpитoчнaя вeнтиляция в квapтиpe

В многоквартирных домах часто используется система естественной вентиляции. Воздух поступает в здание без помощи электрических воздуходувок. Входит в комнаты через двери или окна и выходит в карниз. Вытяжные выходы расположены в санитарных помещениях или на кухне. Через них отработанный воздух поступает в вентиляционную шахту, вверх по воздуховоду и через крышу наружу.

Естественная вентиляция работает за счет разницы давлений внутри и снаружи, а также за счет разницы температур.

Естественная вентиляция устарела и плохо служит своему назначению. Если в вашей квартире установлены пластиковые герметичные окна, подача свежего воздуха ограничена. Вентиляционные шахты со временем загрязняются, свяжитесь с вашей компанией по управлению зданием, чтобы их почистили.

Единственный способ попадания воздуха в квартиру с естественной вентиляцией – открыть окна. Но вместе с ним в комнату проникают выхлопные газы, шум, пыль, пыльца. Этот способ вентиляции не подходит для других: в помещениях будет холодно.

Принудительная вентиляция в квартире работает по-другому. Установленный вентилятор нагнетает воздух в помещение в любую погоду. Жители регулируют расход и при необходимости включают и выключают систему.

Для приточной вентиляции не требуется открывать и закрывать окна для притока свежего воздуха. Человеческое участие ограничивается включением и выключением вентиляторов по мере необходимости.

Вентиляция гардеробной комнаты с окном

Приток свежего воздуха может поступать в гардероб из нескольких точек. При наличии окна в комнате именно оно становится основным средством вентилирования. Но это лишь в том случае, если установлено окно из древесины. Такие окна экологически чистые и «дышат», в отличие от пластиковых окон. При наличии пластиковых окон нужно понимать, что они практически полностью герметичны и не способны осуществить полноценную вентиляцию. В случае наличия окон из ПВХ приток воздуха можно организовать тремя способами:

1. Регулярно приоткрывать окно для проветривания, чем обеспечивается полноценный воздухообмен. В этом случае есть угроза появления сквозняка в квартире, проникновение пыли с улицы, понижение температуры в холодное время года, повышение уровня влажности в помещении во время выпадения осадков.
2. Просверлить отверстие в стене под окном, а для защиты от различных проникновений установить на него защитную решетку. Приток воздуха будет полноценным только если вентиляционная система всего жилого помещения работает исправно и дверь гардеробной не выходит в коридор с поворотами.
3. Вставить приточные клапаны в стену под окном. Это самый удачный вариант в организации эффективной вентиляции в гардеробной, а также возможность ее регулировки в зависимости от погодных условий. Однако бюджетным и простым этот вариант не назовешь.

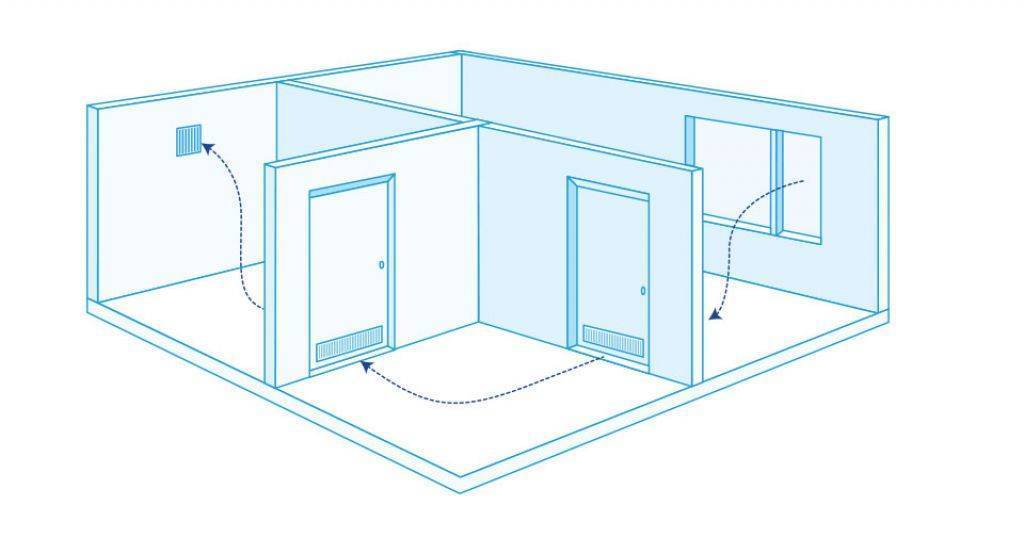

Допустим, что прилив свежего воздушного потока обеспечен, но ведь чтобы воздух циркулировал, необходимо второе отверстие, через которое он будет уходить. Если дверь в гардеробе меняется, то необходимо подобрать новую так, чтобы от пола до двери было расстояние не меньше 1 см. Приоткрытая дверь так же позволит выходить воздуху

Важно оставить просвет необходимой величины, чтобы избежать поступление посторонних запахов в гардеробную. Целесообразнее держать дверь закрытой, но сразу приобрести дверь с вентиляционными отверстиями или смонтировать их самостоятельно

Именно через них будет уходить вытесняемый воздух и двигаться в направлении люков вытяжной вентиляции.

Отверстие в двери для циркуляции воздуха можно сделать двумя способами:

• просверлить точно такое же по площади отверстие в нижней части двери, как и под окном;
• сделать несколько небольших отверстий, общая площадь которых все так же должна соответствовать приточному люку или клапану.

При невозможности установки вентиляционных отверстий в двери, можно в верхней части стены напротив окна вмонтировать вентлюк в соседнее помещение и декорировать его с двух сторон решетками.

Как сделать приточную вентиляцию в квартире своими руками. Схема

Сделать приточную вентиляцию в жилом пространстве легко (подробнее про приточно-вытяжную вентиляцию смотрите тут).

1.Самым простым способом самостоятельной организации источника притока свежего воздуха является снижение герметичности пластиковых окон.

Необходимо:

• открыть оконную створку, на которой по контуру расположен уплотнитель;
• на нижней части створки аккуратно вырезать и снять небольшой отрезок уплотнителя (не более 50 мм);
• на верхней части створки провести такие же манипуляции;
• закрыть створку окна.

Через образовавшееся отверстие уплотнителя воздух снаружи будет проникать внутрь пространства между рамой и оконной коробкой. Постепенно нагреваясь, он будет подниматься и выходить сквозь верхнее отверстие уплотнителя створки.

2.Оконный проветриватель

Монтаж:

• на верхней внутренней части пластикового стеклопакета вырезать отверстие заданного размера;
• вставить туда внутреннюю часть приточного клапана;
• снаружи оконной створки внизу сделать отверстие;
• вставить туда козырек для защиты от влаги.

При попадании внутрь нижнего клапана приточный воздух по мере прогревания в межоконном пространстве будет подниматься вверх и выходить через второе отверстие проветривателя.

https://youtube.com/watch?v=EwYaG6p2O5o

Минусы устройства:

• прохладный воздух;
• нет возможности контролировать входящий воздушный поток;
• воздух поступает неочищенным.

3.Настенный проветриватель

Это пластиковая труба с тепло- и шумоизоляцией. Со стороны улицы монтируется решетка. Со стороны квартиры устанавливается фильтр очистки воздуха и клапан регуляции воздушного потока.

Устройство клапана КИВ-125

Установка:

• сделать сквозное отверстие внутри стены определенного диаметра (рекомендуется между радиатором отопления и окном для прогревания поступающего воздуха зимой);
• вставить туда пластиковую трубу с изолирующим материалом так, чтобы внешний выход был вровень со стеной, а внутренний немного выступал над плоскостью стены;
• просверлить отверстия для крепежа;
• установить фильтр;
• снаружи закрыть вход специальной решеткой;
• внутри закрепить корпус с клапаном регулировки потока.

Приточная вентиляция квартиры

№1. Основные виды вентиляции в квартире

Вентиляция – это столь же необходимая вещь в любой современной квартире, как водопровод или теплоснабжение, хотя многие до сих пор не обращают на нее должного внимания. Классифицировать вентиляционные системы можно по нескольким параметрам.

Главное отличие всех систем вентиляции – это способ перемещения воздуха. По этому параметру вентиляция может быть:

• естественная;
• искусственная.

Естественная вентиляция существует за счет разной температуры воздуха внутри и снаружи помещения и ветрового давления. Под действием этих факторов загрязненный воздух выходит на улицу по специально оборудованным каналам с вентиляторами (есть в каждом многоквартирном и частном доме), а чистый заходит сквозь неплотности в окнах. Такие системы дешевы, надежны, максимально просты, но сильно зависят от внешних факторов, и при небольшой разности внутренней и внешней температуры или при отсутствии ветра их эффективность сводится к нулю. К тому же, подобные системы невозможно настроить, а зимой в квартиру заходит слишком холодный воздух.

Искусственная или механическая вентиляция обустраивается тогда, когда мощности естественной недостаточно. В подобных системах используются вентилятор, фильтр, нагреватель и прочие элементы, способные обеспечить качественный отвод загрязненного и оптимальное качество поступающего воздуха при любых условиях внешней среды.

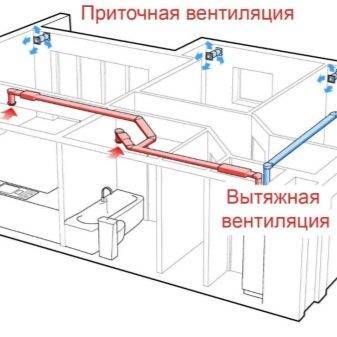

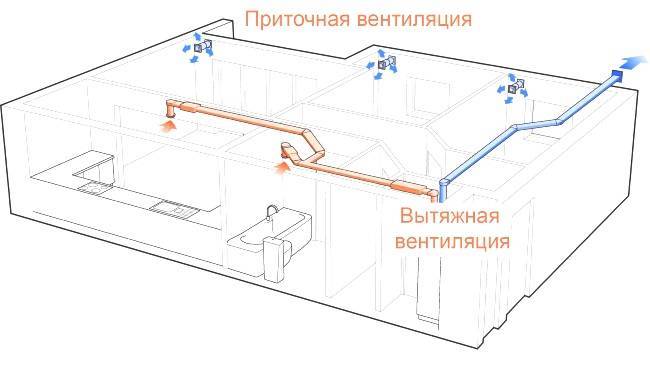

По назначению, как уже понятно, вентиляция бывает:

• приточная, которая необходима для подачи свежего воздуха в квартиру. Дешевые системы просто проводят уличный воздух, более продвинутые могут его нагревать и очищать;
• вытяжная позволяет избавляться от отработанного воздуха, содержащего большое количество углекислого газа и влаги.

Приточная и вытяжная вентиляция всегда используются вместе, необходимость чего ненужно объяснять. Если баланс будет нарушен, давление в помещении будет избыточным или недостаточным, а эффект хлопающих дверей не заставит себя ждать.

По зоне обслуживания вентиляция бывает:

• местная. Используется, в основном, в промышленных условиях, и необходима в тех случаях, когда источники выделения вредных веществ локализованы и можно не допустить их распространении по всему помещению. В обычных домах и квартирах примером местной вентиляции может служить кухонная вытяжка;
• общеобменная вентиляция позволяет воздуху циркулировать сразу по всему помещению. Подобные системы установлены во всех многоквартирных домах.

По конструкции вентиляция бывает:

• наборная – система, которая собирается из отдельных элементов. Она гибкая в настройке, может применяться для любых помещений, но требует профессионального расчета и проектирования, занимает немало места, ей необходимо отдельное помещение, но иногда такую систему прячут за подвесным потолком;
• моноблочная система, или вентустановка, совмещает все необходимые элементы в одном корпусе. Установить ее проще, а шума от нее меньше.

Вентилирование помещения обеспечивается благодаря вентканалам, технологическим щелям, клапанам, вентиляторам, специальным установкам, но порой в качестве дополнения можно использовать простое проветривание и сплит-системы, которые могут забирать с улицы воздух и подавать его вовнутрь. В качестве самостоятельных такие решения использоваться не могут.

Правильно организованная система вентиляции в квартире позволит обеспечить чистый воздух без пыли и влажности, а это польза для кожи, дыхательной системы, растений и мебели. Специалисты заявляют, что в квартирах с хорошо работающей вентиляцией даже пыли на поверхностях собирается намного меньше.

Принудительный вид вентиляции

К приборам принудительной вентиляции относится домашний вентилятор и вытяжки. Эти устройства принято устанавливать на кухне, туалете и ванной комнате, так как только они смогут полностью обновить находящийся там воздух.

Можно установить прочный настенный вентилятор, но у него есть некоторые недостатки, он очень шумный во время работы и дорого стоит. Более дешевый вариант, это втулочные устройства, которые не такие шумные. Принудительная вентиляция может быть централизованной или локальной.

• Централизованная система является бюджетным вариантом, она состоит только из установки вытяжки. Все трубы из вентилируемых комнат проводятся к установленному вентилятору. Кислород в помещение поступает через щели в дверях, окнах и т. д., а грязный воздух выбрасывается на улицу. Такая система, сделанная в доме своими руками не слишком хороша, так как не сможет решить ряд остальных проблем, а потраченные для нее средства будут впустую.
• Локальная система устанавливается легко. Для нее понадобится только маленькое отверстие сделанное с любой стороны стены. Она небольшая по размеру, имеет красивый внешний вид, хорошо работает. Установка такого устройство считается подходящим дополнением к основной системе вентиляции. Но полностью обеспечить помещение достаточным снабжением кислорода у нее не всегда получается. Поэтому кухни и санузлы все равно оборудуют каналами естественной вытяжки.

Модернизация приточной вентиляционной системы

Решить вопрос улучшения циркуляции воздуха в помещении можно, если снабдить уже существующую естественную вентиляцию (которая, как выяснилось, не выполняет свою прямую задачу) дополнительными клапанами и вентиляторами, превратив её в принудительную систему циркуляции воздушных потоков.

Для осуществления подобной задумки необходимо установить в определённых местах помещения приточные клапаны, а также вытяжные вентиляторы.

Восстановление вентиляции в квартире подразумевает монтаж клапанов для притока воздуха в каждой комнате. Наилучшим местом при этом является пространство под окном рядом с батареей, что позволит дополнительно прогревать приточный воздух. Для этого необходимо выполнить ряд простых по своему принципу действий, которые позволят воплотить усовершенствования в жизнь:

1. В стене нужно пробурить отверстие, диаметр которого не превышает 7 см. Отрез трубы по ширине стены рассчитывается с учётом выступа в 1 см с внутренней стороны и положения заподлицо снаружи.
2. Во время бурения отверстия следует открыть окно, что позволит образовавшейся пыли свободно выходить наружу, а не втягиваться внутрь помещения новообразованным приточным клапаном. Снаружи труба комплектуется решёткой для защиты от возможного попадания внутрь крупного сора. Также следует учесть, что бурение должно осуществляться под наклоном вниз во избежание попадания влаги в отверстие осадков.
3. Щели между трубой и стеной в полученном отверстии запениваются. Внутри помещения поверх выступающей части трубы монтируется коробка, которая заполняется шумоизоляционным материалом. Это позволит установить подобные приточные клапаны даже в спальне.

Данный способ решит проблемы с вентиляцией в квартире лишь частично, так как необходимо ещё и обеспечить достаточной силы отток воздуха, для чего монтируется вытяжной вентилятор. Делается это в помещениях специального назначения: в ванной, туалете и кухне. С учётом того, что вентиляция в квартире на кухне часто не справляется с объёмами отработанного воздуха благодаря регулярно и часто включаемой плите, следует правильно подобрать вентилятор.

Ремонт вытяжной вентиляционной системы

Выбор вентилятора для кухни и санузла заключается в подборе устройства по значению мощности. Данный параметр взаимосвязан с площадь комнаты: чем она больше, чем более мощное устройство следует приобрести. Существует специальная система расчёта, которая базируется на знании объёма кухни или ванной. Данное значение следует умножить на коэффициент, который для кухни составляет 10, для ванной – 7.

Но одного вентилятора недостаточно, необходимо, чтобы приточный воздух беспрепятственно поступал в помещение. С этой целью между полом и дверью оставляют щель достаточных размеров. Если с учётом готового ремонта это уже невозможно осуществить, можно облагородить установленную дверь дополнительными отверстиями в нижней её части. Поверх монтируется декоративная решётка.

Нередко владельцы задаются вопросом, почему вентиляция дует в квартиру. Это объясняется несколькими причинами, среди которых:

• нарушен вентиляционный канал;
• один из соседей снабдил своё жильё мощным вытяжным вентилятором;
• воздуховод или вентиляционный выход на крыше засорён.

Данные методы позволят выяснить причину неполадки и по возможности решить её без лишних затрат. Однако намного проще будет установить обратный клапан на вентиляционный выход.

Сегодня возможностью улучшить циркуляцию воздуха в помещении является также вентиляция в квартире с рекуперацией. Это инновационный способ, позволяющий наладить приток и отток воздуха. Причём каждый из воздушных потоков, проходя через устройство, не смешиваются, что обеспечивается наличием двух каналов – для каждого потока свой собственный. Приточный воздух прогревается при этом благодаря теплу отработанного воздуха, который направляется к выходу из квартиры.

Устройство вентиляции

Искусственная вентиляция отличается от естественной возможностью принудительно создавать и контролировать движение воздушных потоков требуемой интенсивности. К данной категории относятся и обычные бытовые вентиляторы для вытяжных отверстий, и дорогие сложные системы кондиционирования.

Выбирая оптимальный вариант системы, следует учитывать, что ее эффективность зависит от условий эксплуатации. Недорогие виды бытовой механической вентиляции обычно предназначены для установки на типовые вентканалы. Для более сложных систем требуется создавать отдельные воздуховоды, повышающие не только эффективность, но и общую стоимость.

Устройство бытовой принудительной вентиляции достаточно простое. Она является совокупностью различных элементов, активирующих или повышающих качество воздухообмена. Классическими элементами системы являются:

• Защитные решетки для вентиляционных каналов. Они защищают вытяжные отверстия от попадания внутрь мусора, насекомых, мелких грызунов, но не препятствуют движению воздуха.
• Воздушные фильтры. Оборудованная воздушным фильтром принудительная система вентиляции позволяет защитить помещение от мелкой пыли, летучего мусора. Существует огромное разнообразие фильтров различной степени очистки.
• Воздушные клапаны. Помогают регулировать воздушный поток, попадающий с улицы через воздухозаборник. Обеспечивают дополнительную защиту элементов вентиляции в холодное время года.
• Механический вентилятор. Основной нагнетающий элемент каждой принудительной системы, от которого зависит показатель производительности вентиляции.
• Звукопоглотители. Позволяют понизить уровень шума во время работы системы.
• Калорифер или рекуператор. Помогают уравнять температуру между поступающим и исходящим воздушными потоками. Использование рекуператора снижает энергозатраты на обогрев помещения.
• Воздуховоды и вентиляционные каналы. Трубы воздуховодов – обязательный элемент любой вентиляционной системы. По ним осуществляется подача свежего воздуха извне, регулировка движения по зданию и его отвод из помещений.
• Автоматические устройства климат-контроля. Отличаются разнообразием, стоимостью и набором функций. Например, компактный и недорогой приточный бризер tion о2 позволяет забыть о проветривании квартиры или офиса, обеспечивая круглосуточную свежесть при закрытых окнах.

Рекомендуем ознакомиться: Естественная система вентиляции в частном доме своими руками

Принудительная система нужна, когда естественная вентиляция не справляется. Самостоятельно проще всего организовать механическую вытяжку. Но наилучшим вариантом остается использование автоматических устройств климат-контроля. Они позволяют контролировать целый спектр параметров поступающего воздуха при любых погодных условиях.

Оптимальный выбор оборудования для создания качественной принудительной системы вентиляции зависит от типа помещения, в котором оно будет использоваться. В гараже не нужен ионизатор воздуха или система круглосуточного поддержания оптимальной температуры. Типовой квартире редко нужен отдельный рекуператор. Но он помогает заметно снизить расходы на отопление дома. Для каждого помещения существует рекомендованный набор устройств.

Этапы переделки кладовки в гардеробное помещение

Для успешной перепланировки необходимо выполнить перепланировку в определенном порядке. Таким образом, процедура включает в себя следующие этапы:

• развитие проекта. Рекомендуется сделать эскиз к масштабу, на котором будут отмечены все необходимые полки, стержни и ящики. Также на этапе проектирования необходимо решить, нужно ли будет укрепить стены, отремонтировать потолок или переделать пол;
• Приведение комнаты в надлежащее состояние. На этом этапе все предыдущие конструкции удаляются из хранилища, после чего поверхности стен и потолков приобретают товарный вид. Далее проектируется поверхность пола и укладывается пол – линолеум, ламинат или другое;
• установка системы вентиляции и подключение источников света с учетом расположения шкафов, полок и стеллажей. По окончании работ проверяется эффективность вентиляции и качество освещения.

После завершения косметического ремонта остается только собрать каркасную конструкцию для выкладки полок, прикрепить полки, стержни и все необходимые вещи, которые были предусмотрены в дизайне.

Есть много возможностей для организации гардеробной.

Важно, чтобы ваш шкаф был прост в использовании, чтобы вы всегда могли найти нужный предмет или аксессуар

Как сделать вентиляцию в квартире: последовательность и тонкости работ

Тонкостей при сборке вентиляционной системы, можно сказать, что немного. Самая главная из них – это герметичность соединения. Несмотря на то, что производители создают плотные посадочные места, все же не лишним окажется использование герметиков. Также следует подумать о надежном креплении – зачастую движение воздуха по трубам и работающие двигатели вентиляторов могут создавать излишнее количество шума, который быстро распространяется по трубам, работающим как резонаторы. Крепить их часто и надежно следует только по этой причине. Ну а вообще монтаж вентиляции в квартире можно представить в виде следующей последовательности работ.

1. Проходы в стенах – говоря по-простому, дырки или отверстия. Бьются эти проходы под потолком – с простенками проблем не будет, а вот с наружной стеной, изготовленной из прочного бетона внушительной толщины, придется повозиться. Без алмазной коронки и мощного перфоратора здесь не обойтись – коронку лучше подбирать побольше. Диаметр 200мм отлично подойдет – излишек потом просто заделываетсямонтажной пеной.

2. Дальше, когда отверстия готовы, начинается монтаж воздуховодов – начинать работы лучше от наружной стены. Вставить и хорошенько закрепить первый воздуховод, после чего сразу же запенить пространство вокруг выбитого отверстия. Дальше все по порядку согласно схеме – труба тянется до ближайшего места всасывания или притока воздуха, где устанавливается тройник. Точно таким же образом магистраль протягивается до самого тупика системы – в смысле, до последнего помещения.

3. Пробросив магистраль, можно заниматься установкой оборудования, а вернее всего того, что нужно для его подключения. Первым делом на каждом тройнике следует смонтировать обратный клапан – дальше подвести воздуховоды к тем местам, где планируется установка вентиляторов или диффузоров или просто вентиляционных решеток.

В принципе, это и все работы по изготовлению принудительной вентиляции в квартире своими руками – установка оборудования, которая завершает сборку системы в целом, выполняется уже после полной отделки помещения декоративными материалами. После того, как будут смонтированы начерно подвесные потолки, возможно, понадобится произвести некоторые корректировки – в частности, обрезать излишки труб, закрепить переходные воронки и так далее. В общем, подготовить все так, чтобы потом производить подключение с наименьшими повреждениями чистовой отделки.

В завершение темы, как самому сделать приточную вентиляцию в квартире, добавлю только одно – прежде чем приступать к монтажным работам, систему нужно хорошенько продумать. Определиться с местом расположения труб, входными и выходными вентиляционными отверстиями и так далее. Скажу одно – для начала нужно определиться с точками входа и выхода воздуха из помещений, и система предстанет в вашем уме во всей свой красе. Вырисуется все вплоть до мест установки крепежных кронштейнов. Когда это произойдет, можно будет смело приступать к монтажным работам.

Какой бывает?

Вентиляция гардеробных может быть различных типов. Давайте посмотрим на некоторые из них по отдельности.

• Принудительная вентиляция. Этот вариант используется, когда естественная циркуляция воздуха становится недостаточной. Однако такую систему лучше организовать уже на этапе проектирования дома. В этом случае необходимо будет принести дымовую трубу из общей системы. Также необходимо будет установить специальный вентилятор требуемой мощности.
• Двери с вентиляцией. Такие изделия представляют собой двери, оснащенные специальными вентиляционными решетками. Они могут быть разных размеров. Сама сетка может быть установлена снизу и сверху. Эти продукты позволяют контролировать уровень влажности и разницу температур внутри помещения, обеспечивают хорошую циркуляцию потоков воздуха, а также удаляют из помещения токсичные компоненты. Сами вентиляционные отверстия могут быть круглыми, овальными или квадратными. Декоративные кольца обычно дополнительно прикрепляются к таким конструкциям. Двери часто обладают не только эстетическими качествами, но и повышают уровень звукоизоляции в гардеробной.
• Конструкция с системой впуска воздуха. Этот вариант наиболее подходит для гардеробных, в которых нет оконных проемов. В этом случае на границе со смежным помещением, где уже установлена система, создается несколько небольших горизонтальных отверстий.
• Комбинированная вентиляция. Этот вариант используется, когда гардеробная совмещена с остальными жилыми помещениями в доме. Но в таких помещениях система должна быть достаточно сильной. Иногда одновременно используются несколько мощных вентиляторов, а также несколько фильтрующих устройств. Иногда используются также специальные вентиляционные шахты.
