Монтаж заземления в частном доме своими руками
Приступаем непосредственно к процессу установки заземлительного контура на участке.
Чтобы сделать контур заземления своими руками вам понадобятся:
- УШМ для резки и зачистки швов.
- Гаечные ключи М12 и М14.
- Штыковая лопата для рытья траншеи до места установки контура.
- Кувалда для заглубления токоподводящих штырей.
- Сварочный аппарат для сборки конструкции.
Кроме этого, в зависимости от почвы, вам может понадобится лом или перфоратор. Они могут пригодится в момент, когда вы наткнетесь на камень при рытье траншей.
Теперь уделим ещё несколько слов комплекту материалов для изготовления контура заземления.
Список необходимых материалов:
- Металлический уголок 50×50 мм с толщиной металла 5 мм — 3 отрезка по 3 метра.
- Стальная полоса 40 мм толщиной 4 мм — 12 метров (для одной точки заземления).
- Болты М12 или М14 с шайбами и гайками — 2 шт.
- Медный проводник для отвода контура от здания — медный кабель сечением 6-10 кв.мм.
Не стоит использовать в качестве заземлителей рифленую арматуру или круглую сталь диаметром менее 10 мм. Минимальные требования для заземлителя является уголок 40x40x5 ммили стальной круг диаметром от 14 мм.
Все перечисленное позволит собрать качественный и надежный заземляющий контур, который обезопасит ваших близких, и весь дом, от неприятностей с электричеством.
Перед заглублением штырей, стоит заострить один из их краев, оптимальным вариантом будет угол не менее 30 градусов. Так уголок будет намного проще заглубить в грунт.
Приступаем непосредственно к земляным работам.
Чтобы упростить вбивание штырей, можно создать три вертикальных отверстия при помощи бура, и лишь после этого вбивать заземлители в землю.Не забывайте, что вся конструкция должна быть заглублена в грунт на 0,5 метра, соответственно все параметры нужно рассчитывать начиная с этой глубины, а не поверхности земли.
После забивания штырей можно заняться свариванием всех компонентов в монолитную конструкцию. Благодаря одинаковой длине отрезков стальной полосы, у вас в любом случае получиться равнобедренный треугольник. Не забудьте расположить его так, чтобы одна из вершин «указывала» на сам дом, именно от неё нужно отвести оставшуюся полосу для связки с проводкой дома.
Также дадим вам несколько советов — лучше всего покупать материалы с запасом, исходя из максимально указанной выше длины. Это позволит перестраховать себя, при этом штыри в процессе забивания могут деформироваться, и соответственно уменьшить свою длину. Также стоит поступить и с металлической полосой, поскольку при сваривании или обрезке размеры могут измениться.
Покупка заземляющего контура
Продаются готовые заземляющие комплекты.
В набор для глубинного штыревого заземления входят:
- стержни длиной 1,2–1,5 м, диаметром 14–20 мм;
- резьбовые или запрессовочные муфты для наращивания элементов;
- заостренный наконечник;
- головка, которая не деформируется при забивке штырей;
- контактный зажим;
- антикоррозионная смазка;
- водоотталкивающая лента.
Некоторые наборы вместо головки комплектуют специальным переходником, чтобы забивать стержни мощным перфоратором.
Цены на автоматику
На стоимость влияют материал стержней, общая длина, диаметр. Штыри делают оцинкованными, омедненными, из нержавеющей стали.
Сравнение характеристики наборов:
Если повредить тонкую оцинковку или омеднение при монтаже, возникнет очаг коррозии. Конструкции с более толстым покрытием намного дороже.
Цена комплекта – от 10 до 70 тыс. руб., но металлопрокат для самостоятельного изготовления контура тоже недешевый. Быстрый монтаж готового набора, отсутствие земляных работ, долговечность в перспективе дают возможность сэкономить.
Заземление всегда должно выполнять свою задачу – защищать людей и приборы.
Способ подключения системы заземления ТТ
Отличительная особенность системы ТТ заключается в том, что заземляющий проводник РЕ является абсолютно независимым от рабочей нулевой жилы сети. То есть он не выводится из заземляющего контура параллельно с проводом N, а заземляется через свой собственный контур. Говоря доступными словами: РЕ не имеет ничего общего с нулевым и фазным проводом, спускаемым к частному дому от опор электропередач. Он соединяется с землей через трассу, заведенную в дом от описанной выше системы заземления.
Проводник РЕ разводится по всему дому и к нему подключаются корпуса мощной бытовой техники и всех металлических объектов, способных проводить электрический ток. Таким образом РЕ-проводник объединяет все точки возможного появления неконтролируемого напряжения в одну общую систему уравнивания потенциалов. Соединять с рабочим нулем (проводом N) какие-либо заземленные конструкции, в том числе корпуса электроприборов – категорически запрещено.

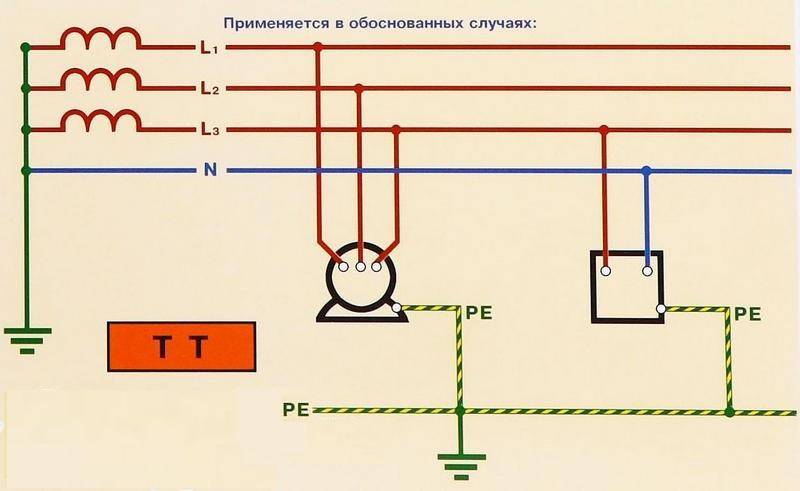

Схема заземления по системе ТТ с РЕ проводником
Преимуществом системы ТТ является сохранение безопасности электрической сети и запитанных от нее потребителей в случае обрыва нулевого провода, выходящего от подстанции. Такое иногда происходит, особенно в частном секторе, где обрыв провода на столбах может случиться из-за ветра, скорость которого не гасится высотными зданиями, или от веток деревьев. При обрыве или замыкании, в электросетях могут возникнуть непредвиденные скачки и падения напряжения, которые будут погашены с помощью описываемой системы. Но остается опасность одновременного пробития фазы на корпус потребителя электроэнергии в момент касания его человеком.
Установка системы заземления

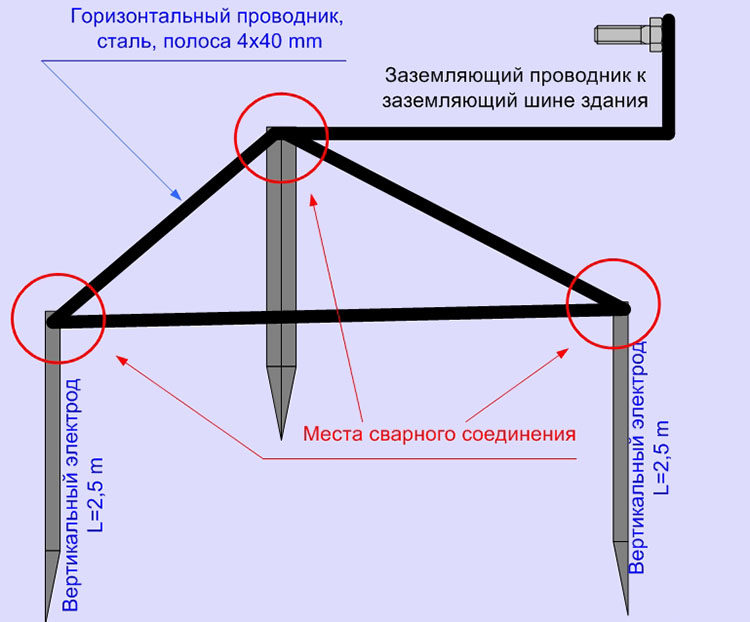

В качестве примера рассмотрим монтаж системы заземления в виде треугольника с металлическими штырями в вершинах.
Понадобятся такие материалы для создания электродов:
- уголок из стали толщиной 4 мм (минимум);
- прут арматурный сечением 10–12 мм;
- труба, у которой сечение стенок составляет от 3 до 5 мм;
- стальная полоса шириной 50 мм.
Длина штырей должна быть в пределах 2,5–3 метров. Для обвязки подойдет металлическая полоса или арматура. Все соединения выполняются путем сварки.
В продаже имеются готовые комплекты для заземления. В качестве примера приведем содержание одного из таких комплектов (для глубинного заземления):
- оцинкованный стержень длиной 1,5 м и диаметром 20 мм (5 единиц);
- универсальный зажим;
- наконечник для погружения электрода;
- водоотталкивающая лента;
- обух для вбивания электрода в грунт;
- металлическая полоса (30×5 мм);
- биметаллический зажим.

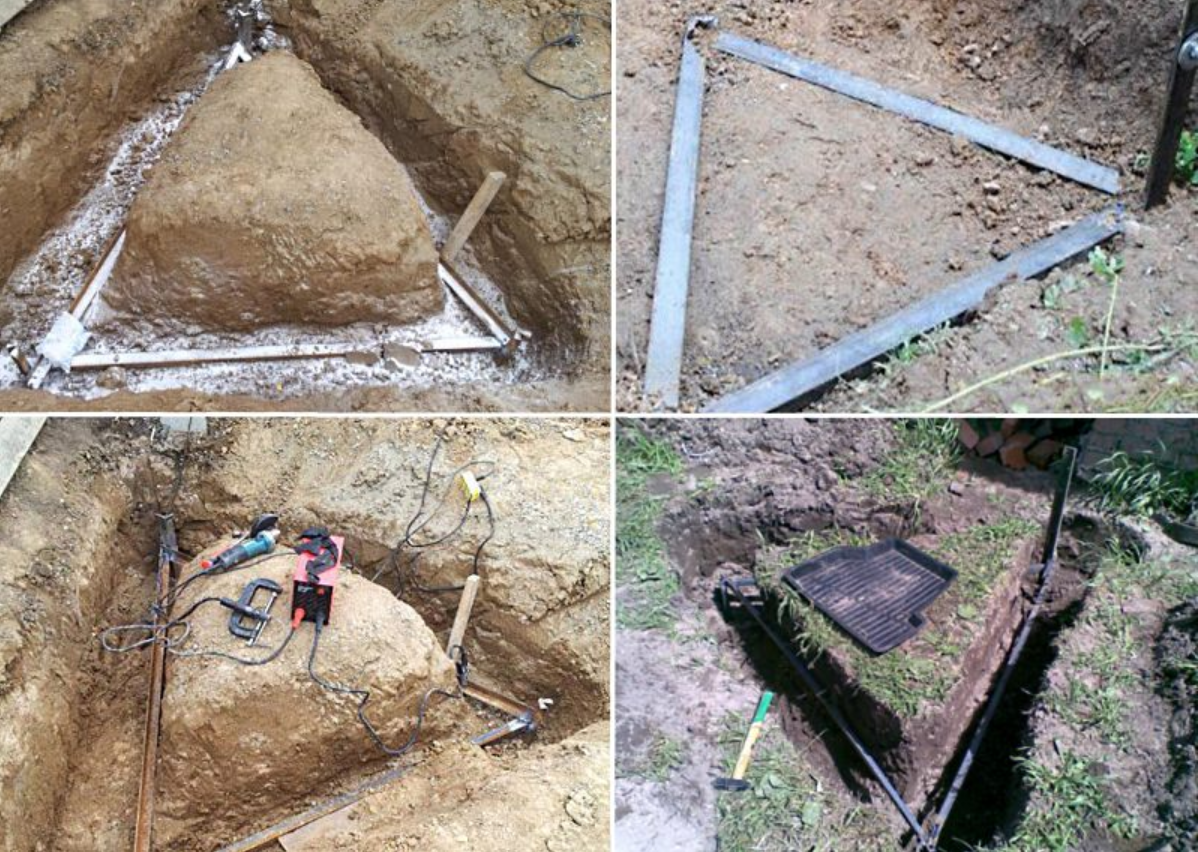

Инструкция по выполнению работ
Вначале подбираем место под установку контура и очищаем пространство от всего лишнего. Оптимальная дистанция от электрода до силового шкафа — 10 метров. Дальнейшие действия осуществляем в таком порядке:
- Готовим траншею. Она должна быть треугольной формы. Котлован копаем также, как готовили бы яму под ленточный фундамент. Рекомендуемая глубина траншеи — 1 м, а ширина — 50 см. Дистанция от электрода до электрода — 120 см. От любого из углов треугольника прокапываем канаву к силовому щиту.
- Забиваем в землю электроды по вершинам треугольника. Если грунт плотный, бурим шурфы. При сложностях с погружением в землю штырей берем чуть более короткие электроды, но тогда их общее количество в системе нужно увеличить.
- Подготавливаем стальные уголки и устанавливаем их по углам треугольной траншеи. Вкопанные стержни должны выступать над поверхностью земли. Это обеспечит возможность соединения их между собой шиной. Шурфы прикапываем землей, перемешанной с солью. Такая мера позволяет уменьшить сопротивление электродов (однако ускорит их коррозию).
- Обвязываем установленные уголки путем их сваривания. Обвязку привариваем к электродам. От одного из электродов по ранее приготовленной траншее направляем металлическую полосу в сторону распредшкафа. К щиту прикрепляем проводник с помощью приваренного болта.
- Проверяем сопротивление и, если все в порядке, закапываем траншею.
Проверка системы
Для проверки заземлительной системы используем омметр или мегомметр. Норма сопротивления для дачного дома — до 10 Ом. Однако более оптимальным показателем считается 4 Ом. Если показатель сопротивления высокий, забиваем еще несколько электродов и связываем их с уже установленными.
Если нужные приборы отсутствуют, берем обычную лампу накаливания, далее присоединяем к одному из ее контактов провод фазы, а к другому — провод, идущий на заземление. Яркость света от лампочки должна быть такой же, как и в ее обычном состоянии (речь идет о сети 220 вольт). Если свечение отличается от нормального, необходимо проверить все соединения элементов контура, чтобы улучшить качество контактов между ними.
Готовые комплекты заземления
Заводские готовые комплекты удобны для использования. В набор входят штыри, соединительные муфты, которые помогают нарастить длину в процессе погружения электрода в грунт.
Стандартный набор:
- Стальные штыри до 15 м. На их поверхность нанесен тонкий слой меди или цинка. Диаметр варьируется в пределах 14-18 мм.
- Стальной наконечник для лучшего погружения в грунт.
- Резьбовые муфты для соединения стальных штырей. Некоторые производители запрессовывают муфты, а наконечник заостряют ковкой. Удар повышает прочность соединения, обеспечив более надежный контакт.
- Удар должен приходиться на специальную насадку – нагель. Она выполнена из высокопрочной стали и выдерживает многократные высокие нагрузки.
- Часто производители укомплектовывают наборы переходником для использования перфоратора.
- Вырыть котлован диметром 1 м, глубиной 1 м.
- Вбить штыри, постепенно наращивая длину. Наружу оставляют только 200 мм.
- На торчащие концы одеть контактный зажим.
- Вставить в зажим металлическую шину или кабель заземления (сечение 25 кв.мм). При использовании стальной полосы потребуется вставить прокладку, которая изолирует мель стержня от стали.
- Завести шину в дом, как описано выше.
Преимущества готовых систем:
- Простой монтаж. Соединения не требуют сварки, все производится стандартными инструментами.
- Компактные размеры позволяют использовать ее в подвале дома или небольшом участке.
- Медное покрытие электродов увеличит срок службы в разы.
- Хороший контакт с грунтом обеспечивает минимальное сопротивление. Эффективность не зависит от времени года. В зимнее время в зоне промерзания находится только 10% длины электрода.
Недостатки готовых систем:
- Невозможно использовать на каменистых грунтах.
- Высокая стоимость. Но при сравнении со стоимостью качественного металлопроката цена становиться приемлемой. Отсутствие при монтаже специнструмента и быстрота работы решение оказывается перспективнее.
Как проверить заземление?
Есть много способов проверки правильной работы заземления. Профессионалы и опытные электрики делают такую проверку с помощью специальных приборов, к примеру, старым, но проверенным ПКП -3.
Или используют более современный меггер.
Проверяют сопротивление металлосвязи и сопротивление растекания тока (проверяют меггером).
Сопротивление растекания тока не должно превышать 4 Ом.
Но что делать, если таких приборов у вас нет.
Существует народный способ проверки правильности выполнения работ по установке заземления, с помощью обычной лампы мощность более 100Вт.
Вкручиваем лампу в патрон с переноской. Подключаем один конец переноски к фазе 220В, а другой конец к контуру заземления, а точнее к одной из горизонтальных пластин.
Если лампа будет гореть ярко, как будто она подключена к розетке, то значит работы выполнены правильно.
Если недостаточно ярко, значит сварочные работы скорее всего были не качественными, нужно лучше проварить стыки конструкции.
Если лампа не горит, значит необходимо проверить на целостность всю схему, начиная от щита заземления, где-то была допущена существенная ошибка.
Молниезащита частного дома своими руками
Что используется для создания заземляющего контура
Конструкцию исполняют из металлопроката.
В качестве электродов используют:
- стальные уголки с полками 50 мм, толщиной 4–5 мм;
- трубы со стенками минимум 3,5 мм;
- гладкую нерифленую арматуру от 10 мм.
Для связки контура, ввода его в здание применяют полосы 40×4 мм, пруты диаметром 10 мм и более. Ввод заземления в щит выполняется медным проводом сечением от 6 кв. мм, но не меньше, чем у фазного проводника. Одним концом он крепится к болту М10, который приварен к шине, другим – к корпусу щита. Понадобятся медные клеммы для провода, шайбы, гайки.
Если вводной щит находится в доме, нужна пластиковая гильза. Ее укладывают в отверстие, проделанное в цоколе. Сквозь нее протягивают провод заземления.
Заглянем в теорию
Рассмотрим пример – схема заземления с одиночным вертикальным заземлителем, забитым в землю. С ним соединён металлический корпус электроприбора, где произошло короткое замыкание – фаза соединилась с корпусом. При этом исходные условия: замыкание «металл – на металл», без учёта сторонних факторов, поэтому сопротивлением в точке контакта можно пренебречь. Сопротивление заземляющего проводника от прибора до земли тоже не учитываем, так как оно незначительное, когда используется достаточно большое сечение.
Далее при условии, что грунт вокруг заземлителя считаем однородным во всех направлениях, то и ток будет уходить в землю одинаково в этих же направлениях. При этом наибольшая плотность тока будет у самого заземлителя. Чем дальше от заземлителя, тем больше уменьшается его плотность. В итоге получается, что на пути тока сопротивление его движению с увеличением расстояния от заземлителя всё более уменьшается, потому что он проходит через постоянно увеличивающееся «сечение» проводника – земли. И напряжение, которое снижается на пути этого тока по закону Ома: самое большое на самом заземлителе, а при удалении плавно убывает. А на каком-то расстоянии от заземлителя напряжение станет пренебрежимо мало – приблизится к 0. Точка с таким напряжением – точка нулевого потенциала. По сути эта точка нулевого потенциала и есть та самая земля, с которой связан корпус электроприбора.
Сопротивление заземляющего устройства, это не электрическое сопротивление его металла – оно низкое, это не сопротивление между металлом штыря и землёй – при соблюдении определённых условий оно тоже небольшое. Это сопротивление земли между штырём и точкой нулевого потенциала.
Всё это отображается формулой Rз : Uф / Iкз. То есть – сопротивление заземляющего устройства будет равно фазовому напряжению, пришедшему на корпус, поделённому на ток короткого замыкания. На этой формуле всё и завязано.
Но параметров сопротивления одиночного заземлителя скорее всего будет недостаточно, чтоб организовать контур заземления, соответствующий требованиям ПУЭ. Как всё привести в соответствие? Площадь заземляющего электрода имеет решающее значение, поэтому самое очевидное решение – нужно забить рядом ещё один электрод. Но если забить их в непосредственной близости, то ток растекается, как и прежде, ничего не меняется. Для того чтоб поменять конфигурацию растекания нужно разнести заземляющие электроды подальше друг от друга. В этом случае получается разделение тока между ними – он стекает с каждого из них.
Однако существует зона, где они пересекаются. Получается, что это не простое параллельное соединение двух сопротивлений, за исключением примеров, когда заземлители очень далеко друг от друга. Но это очень непрактично, для реального устройства заземления потребуются огромные площади. Поэтому при расчётах удаления заземляющих электродов используют поправочные коэффициенты, которые учитывают их взаимное влияние – коэффициент экранирования.
Чтобы ещё уменьшить сопротивление контура заземления, нужно увеличить глубину погружения электрода, то есть увеличить его длину. Ведь чем длиннее заземлитель, тем больше площадь, способствующая растеканию тока. Этот эффект широко используется при изготовлении омеднённых штырей для комплектов заземления. Они забиваются в землю друг за другом соединяясь резьбовыми муфтами в единый электрод. При этом достигается нужная для параметров заземления глубина.
Соединяя электроды заземления горизонтальной связью, ещё снижается общее сопротивление заземляющего устройства
Влияние связи тоже учитывается, также принимаются во внимание, что её экранируют вертикальные электроды
Получается система из нескольких элементов, зависящих друг от друга:
Расстояние между вертикальными заземлителями.
Их количество.
Важно, на какую глубину они забиты.
Форма – прут, труба, уголок. Это разная площадь прилегания к земле.
Форма и длина горизонтальной связи.
То есть факторов достаточно много и по одной формуле всё рассчитывать некорректно
Остальные параметры для расчёта берутся из следующих понятий и величин
То есть факторов достаточно много и по одной формуле всё рассчитывать некорректно. Остальные параметры для расчёта берутся из следующих понятий и величин.
Диагностика сетевого заземления
Наличие PE – шины в щитке и характерного желто-зеленого провода не всегда свидетельствует о том, что оно действительно работает.
Все зависит от состояния металлического контура, закопанного в землю. Если проводка делалась давно, вероятно металл уже «съела» ржавчина или ослаб контакт с контуром.
Еще частая причина неисправности – человеческая халатность и недальновидность. Чтобы частный дом приняли в РЭС – главное наличие ввода заземления в дом, но по факту его никто никогда не проверяет, потому часто делался муляж, в щиток заводился обычный кусок кабеля, ни к чему не ведущий.
Исходя из потенциальной опасности, проверьте качество PE-контактов. РЭС для этого применяет дорогостоящее оборудование, которое покупать для себя нецелесообразно. Вместо него лучше воспользуйтесь более дешевыми, но эффективными способами.
Проверка карманным мультиметром
Вы осмотрели розетку, в ней все три контакта подключены правильно. Теперь включите напряжение на щитке.
Отверткой-пробником проверьте, в каком из отверстий фаза. Коснитесь кончиком контакта и сверху приложите палец. В одном из двух отверстий лампочка должна засветиться – это и будет фазный контакт.
Проверка нужна для того, чтобы убедится в правильности подключения фазы и нуля. Невнимательный электрик мог просто их перепутать при подключении.
Возьмите самый обычный мультиметр и прикоснитесь красным щупом к фазе, а черным к нейтрали. Запомните отображенные данные.
Переместите черный щуп к боковым контактам. Если на экране ничего не отобразилось или разница между данными слишком большая, значит у Вас некачественное заземление, подлежащее переделке.
Если мультиметр с замером сопротивления, то просто переведите его в соответствующий режим. На экране отобразится сопротивление, допустимый показатель должен быть в пределах 20-30 Ом.
Это достаточно дешевый способ проверить. Новый мультиметр можно приобрести от 15$, а отвертка-пробник за 1$ продается в любом переходе. Со временем они Вам не раз еще пригодятся.
Если лень покупать, можно сделать диагностику и «дедовским методом».
Проверка народным методом
Вам понадобится патрон с лампочкой и двумя проводами. Зачистите оба концы на 10-15мм. Теперь приложите один из них к фазе, а второй к боковым контактам. Лампочка должна ярко гореть.
Если лампочка не горит вообще, значит «земля» – нерабочая, тусклое горение свидетельствует о слабом контакте, значит прогнил контур, или где-то отпал контакт. В этом случае найдите и устраните причину плохой пропускной способности. Проследите, куда ведет желто-зеленый провод и действительно ли он соединен с PE-шиной в щитке. Ни в коем случае не оставляйте неисправность просто так
Что будет если проигнорировать неисправность
После проверки выяснилось, что заземление настоящее, но не достаточно хорошее, чтобы пропускать ток. Что произойдет, если оставить как есть?
Представьте, что случилась утечка на корпус электроприбора.
Электричество начинает медленно перетекать в землю, но металлическая поверхность и дальше под напряжение. После касания рукой для тока возникает путь с меньшим сопротивлением – человеческое тело. Он поменяет направление и потечет в организм, из-за чего Вы получите удар. Таким образом, плохое заземление еще хуже, чем его отсутствие.
Чтобы таких проблем не возникало в будущем, сделайте проводку «на совесть» еще на этапе строительства или капремонта. Вероятно придется переделывать все, включая заземляющий контур.
Подходящий грунт
Грунты на придомовой территории являются местом, характеризующимся наименьшими показателями сопротивления. Земля очень легко поглощает избыточный электрический заряд. Следует отметить, что параметры сопротивления могут значительно отличаться в зависимости от типа и характеристик грунта.

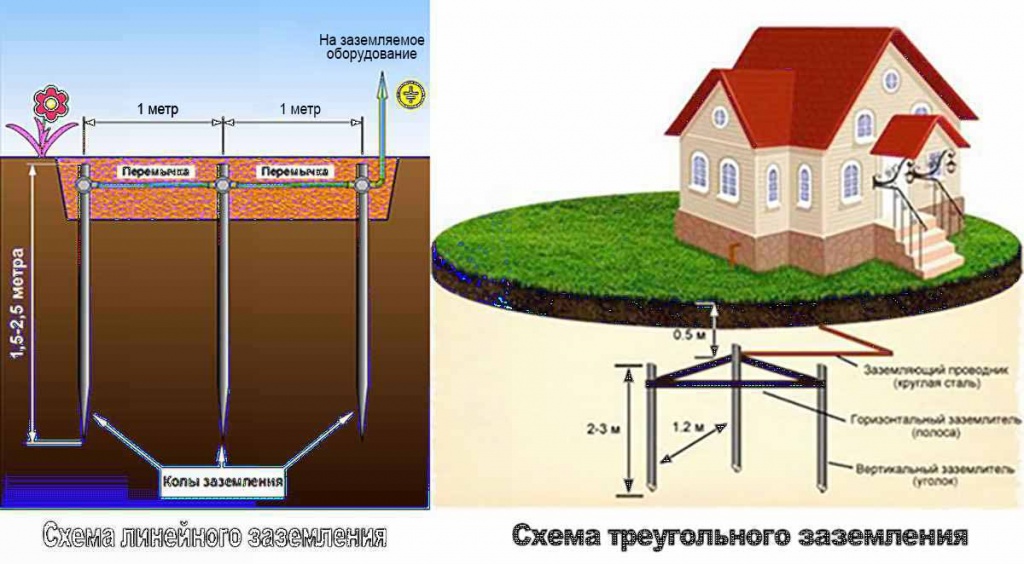

Схема проводников
Например, в грунтах, имеющих достаточный уровень залегания подземных вод, контур обустраиваемого заземления работает достаточно надежно, что обусловлено хорошим контактом с землей.
Как показывает практика, хуже всего система заземления частного домовладения срабатывает на сухих и слишком зернистых почвах, включая песчаные или рассыпчатые грунты.
Почему заземление — это важно?
Во-первых, это безопасность жильцов дома, про это мы уже упоминали выше.
Во-вторых, если вы строите новый дом, не важно самостоятельно ли вы это делаете или все работы делает подрядчик, все должны придерживаться специальных норм: СНиП (строительные нормы и правила, ГОСТ и ПУЭ (правила устройства электроустановок). Согласно этим нормам и правилам еще при строительстве частных домов организовывается так называемая система TN-S (электросистема дома с заземлением)
Согласно этим нормам и правилам еще при строительстве частных домов организовывается так называемая система TN-S (электросистема дома с заземлением).
Если же эту систему организовывать уже после строительства дома, то придется делать демонтаж, к примеру, всей двухжильной проводки, и менять ее на трехжильную, а это очень дорого.
Конечно, можно потом сделать заземление только на одну розетку, к примеру, для подключения стиральной машинки.
Но лучше сделать это сразу еще в ходе строительства и на все розетки. Так рекомендуют специалисты.
Если же был приобретен старый частный дом, то с учетом особенностей эксплуатации современных электроприборов вам скорее всего тоже придется делать систему заземления.
Ведь в старых домах начиная с хрущевских времен норма электропотребления на квартиру не превышала 1,3кВт, при этом стояли предохранительные пробки на 6А.
Но в данном случае разобраться с заземлением можно будет и самому и об этом мы поговорим дальше.
Системы заземлений преимущества и недостатки
Устройство заземления своими руками: поэтапная инструкция
Если Вы задаетесь вопросом: «как сделать заземление на даче?», то для выполнения данного процесса потребуется следующий инструмент:
- сварочный аппарат или инвертер для сварки металлопроката и вывода контура на фундамент здания;
- угловая шлифмашинка (болгарка) для разрезания металла на заданные куски;
- гаечные глючи для болтов с гайками М12 или М14;
- штыковая и подборная лопаты для рытья и закапывания траншей;
- кувалда для вбивания электродов в землю;
- перфоратор для разбивания камней, которые могут встречаться при рытье траншей.
Чтоб правильно и согласно нормативным требованиям выполнить контур заземления в частном доме нам потребуются следующие материалы:
- Уголок 50х50х5 — 9 м (3 отрезка по 3 метра).
- Сталь полосовая 40х4 (толщина металла 4 мм и ширина изделия 40 мм) — 12 м в случае вывода одной точки заземлителя на фундамент здания. Если же Вы хотите выполнить контур заземления по всему фундаменту к указанному количеству добавьте общий периметр здания и еще возьмите запас для подрезки.
- Болт М12 (М14) с 2 шайбами и 2-я гайками.
- Медный заземлитель. Может быть использована заземляющая жила 3-х жильного кабеля либо провод ПВ-3 с сечением 6–10 мм².
После того как все необходимые материалы и инструменты есть в наличии можно переходить непосредственно к монтажным работам, которые детально расписаны в следующих главах.
Выбор места для монтажа контура заземления
В большинстве случаев рекомендуется монтировать контур заземления на расстоянии в 1 м от фундамента здания в месте где оно будет скрыто от человеческого глаза и к которому будет сложно добраться как людям, так и животным.
Такие меры необходимы для того, что при повреждении изоляции в электропроводке потенциал будет идти на контур заземления и может возникнуть шаговое напряжение, которое может привести к электротравме.

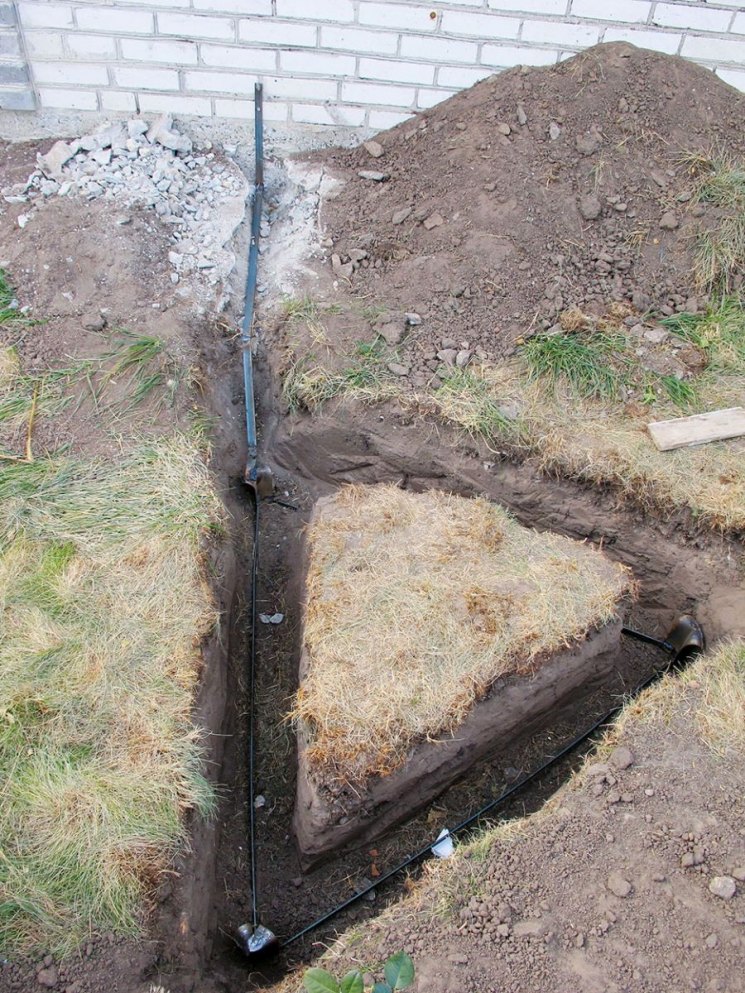

Выполнение земляных работ
После того как было выбрано место, выполнена разметка (под треугольник со сторонами 3 м), определено место вывода полосы с болтами на фундамент здания можно приступать к земляным работам.
Для этого необходимо с помощью штыковой лопаты по периметру размеченного треугольника со сторонами по 3 м снять слой земли в 30–50 см. Это необходимо для того, чтоб в дальнейшем без особых трудностей к заземлителям приварить полосовой металл.
Также стоит дополнительно прокопать траншею такой же глубины для подвода полосы к зданию и выводу ее на фасад.
Забивание заземлителей
После подготовки траншеи можно приступать к монтажу электродов контура заземления. Для этого предварительно с помощью болгарки необходимо заточить края уголка 50х50х5 или круглой стали диаметром 16 (18) мм².
Далее выставить их в вершины полученного треугольника и с помощью кувалды забить в землю на глубину 3 м
Также важно чтоб верхние части заземлителей (электродов) находились на уровне выкопанной траншеи чтоб к ним можно было приварить полосу
Сварные работы
После того как электроды будут забиты на необходимую глубину с помощью стальной полосы 40х4 мм необходимо сварить между собой заземлители и вывести данную полосу на фундамент здания где будет подключен заземляющий проводник дома, дачи или коттеджа.
Там, где полоса будет выходить на фундамент на высоте 0.3–1 мот земли, необходимо приварить болт М12 (М14) к которому в дальнейшем будет подключено заземления дома.
Обратная засыпка
После выполнения всех сварных работ полученную траншею можно засыпать. Однако перед этим рекомендуется залить траншею соляным раствором в пропорции 2–3 пачки соли на ведро воды.
После полученную почву необходимо хорошо утрамбовать.
Проверка контура заземления
После выполнения всех монтажных работ возникает вопрос «как проверить заземление в частном доме?». Для этих целей конечно обычный мультиметр не подойдет, поскольку у него очень большая погрешность.
Для выполнения данного мероприятия подойдут приборы Ф4103-М1, Клещи Fluke 1630, 1620 ER и так далее.
Однако эти приборы очень дорогие, и если Вы выполняете заземление на даче своими руками, то для проверки контура Вам будет достаточно обычной лампочки на 150–200 Вт. Для данной проверки Вам необходимо один вывод патрона с лампочкой подключить к фазному проводу (обычно коричневого цвета) а второй — к контуру заземления.
Если лампочка будет ярко светить — все отлично и контур заземления полноценно функционирует, если же лампочка будет тускло светить или вообще не испускать световой поток — значит контур смонтирован неверно и нужно либо проверять сварные стыки или монтировать дополнительные электроды (что бывает при низкой электропроводимости почвы).
Нюансы и подводные камни в использовании контура заземления
Как бы хорошо вы не произвели расчеты количества и качества материалов, есть нюансы, которые не зависят от них, но об этом должен знать каждый домовладелец.
В первую очередь речь идет о сопротивлении самого грунта, ведь оно разнится, в зависимости от его характеристик. Например сопротивление торфа составляет всего 20 Ом на 1 куб.м, а вот показатели песка могут достигать 1000 Ом на 1 куб.метр. Чернозем и глина практически не отличаются по своим характеристикам, их сопротивление на 1 куб.метр составляет 50 Ом и 60 Ом соответственно.
Также на уровень сопротивления влияет глубина водного горизонта, чем ближе он к поверхности, тем меньше сопротивление грунта. Обязательно учтите какой именно тип грунта в вашем регионе, и определите хотя бы приблизительные показатели сопротивления, так вы будете уверены в качестве работы заземления.
Итак, мы разобрали все важные особенности и требования к заземляющим контурам для частных домов. Если вы не знали как правильно сделать контур заземления, здесь рассмотрены все схемы, особенности и специфика процесса монтажа подобных систем.
Самые распространённые ошибки при выполнении работ
Ошибки, которые нельзя допускать при обустройстве контура защитного заземления в частном доме:
Если вы решили обратиться за помощью к монтажникам, то нужно убедиться в том, что они используют только подходящие материалы. Дело в том, что многие организации стараются сэкономить на электродах и вкапывают в землю штыри с малой проводимостью, например, ржавую арматуру. А это, как вы уже знаете, сильно ухудшает защитные свойства контура либо вовсе делает его бесполезным.Устройство заземления на большом расстоянии от постройки. Контур не представляет опасности для человека, поэтому его следует устанавливать поближе к дому. И желательно, чтобы заземлитель располагался в самом влажном месте. Ведь вода улучшает проводимость, что приводит к более быстрому замыканию цепи и мгновенному срабатыванию защитной аппаратуры.Соединение контура заземления с молниезащитой. Если в вашем распределительном щите не установлено устройство УЗИП, которое размыкает цепь в случае прихода сверхзаряда, то большой ток от молниеприёмника может вывести из строя электрооборудование или сам РЩ.
Контур защитного заземления – обязательная мера безопасности при использовании электрических приборов в частном доме. Если вы решили делать заземление самостоятельно, то выполняйте все работы в соответствии с вышеуказанными правилами и рекомендациями. При этом не забывайте о технике безопасности при работе со сваркой и энергоустановками.
- https://derevyannie-doma.com/instruktsii/zazemlenie-v-chastnom-dome-sistemy-shemy-foto-video.html
- https://stroyday.ru/stroitelstvo-doma/elektroxozyajstvo/kak-sdelat-zazemlenie-na-dache.html
- http://obustroen.ru/inghenernye-sistemy/elektrichestvo/provodka/kontur-zazemleniya-v-chastnom-dome-svoimi-rukami.html
- https://stroychik.ru/elektrika/zazemlenie-v-chastnom-dome
- https://homius.ru/zazemlenie-220-v-v-chastnom-dome-svoimi-rukami.html
- https://aqua-rmnt.com/ehlektrosnabzhenie/kak-sdelat-zazemlenie-v-chastnom-dome.html
- https://postroika.biz/6132-kak-sdelat-kontur-zashhitnogo-zazemleniya-v-chastnom.html
