Как скрыть трубы в туалете и ванной комнате – несколько способов и пошаговый монтаж своими руками

Как закрыть канализационные трубы в туалете или ванной декоративными панелями

Пластиковые или гипсокартонные панели (фальшстены) – это один самых оптимальных вариантов того, как можно заделать (спрятать) канализационную трубу в туалете с маленькой площадью. Так же можно закрыть коммуникации и ванных комнатах. Фальшстена может быть отделана любым методом, например, часто применяется облицовка керамической плиткой. В продаже также имеются пластиковые панели различных фактур и расцветок, не требующие дополнительной отделки.

Для отделки стен в ванной и туалете применяются пластиковые панели из ПВХ. Их габариты могут быть следующими:

• толщина: от 5 до 10 мм. Чем больше фальшстена, тем прочнее должна быть панель;
• длина: от 260 до 600 см;
• ширина: от 10 до 50 см.

Если фальшстена изготовлена из гипсокартона, для затирки швов стоит приобрести грунтовку и шпаклевку. Для максимальной защиты гипсокартоновой стенки от воздействия влаги можно обработать внутреннюю часть конструкции олифой. Пластиковые же панели влагостойки и оснащаются специальными замками на краях изделий, поэтому ими можно закрыть коммуникации без дополнительных средств.

Для крепления декоративных панелей нужно смонтировать обрешетку

Если не планируется установка ревизионного люка, лучше осуществлять отделку санузла с помощью пластиковых панелей. Не рекомендуется использование гипсокартона и в тех случаях, если необходимо спрятать старые трубы. В случае аварии пластиковая стенка демонтируется легко и быстро, в отличие от гипсокартонной перегородки, обложенной кафелем.

Монтаж фальшстены осуществляется впритык к потолку и полу. Расстояние от основной стены до декоративной берётся минимальное, от 70 до 100 мм. Для установки панели монтируются несущие основы из алюминиевого профиля, лучше — оцинкованного. Расстояние между направляющими профилями рассчитывается в зависимости от площади стенки – от 30 до 60 см. Металлический каркас обшивается отделочным материалом при помощи саморезов.

Для скрытия поворотов, краёв и углов конструкции используются угловые профили, стартовые полосы и плинтуса. Места стыков панелей с профилями лучше заделать силиконовым герметиком после окончания монтажа.

Как быстро и просто закрыть трубы пластиковыми панелями

Панели из ПВХ являются одним из самых популярных вариантов, поскольку они просты в производстве и недороги в установке. Их легко могут установить даже люди с небольшим строительным опытом, а сам процесс очень прост, но не требует много времени. Хорошо изучите все нюансы работы:

Во-первых, определите место расположения будущего строения. Разметьте стены, потолок и пол с помощью спиртового уровня. Помните, что он должен находиться на расстоянии не менее 5 см от наиболее выступающей части конструкции. Проведите измерения, чтобы рассчитать количество необходимых материалов.
Определите расположение и размер санитарной двери

Возможно, потребуется установить две двери, поэтому важно продумать их расположение. Узнайте о доступных размерах дверей, чтобы вы могли соответствующим образом изменить дизайн.
Купите необходимые материалы

Для изготовления каркаса необходим деревянный брус с минимальным сечением 30х30 мм. Покупая доски, исходите из того, что часть из них будет выброшена, поэтому важно рассчитать точное количество элементов.
Поместите панель в соответствии с отметками, которые вы сделали ранее. Используйте длинные дюбели, вырежьте стержень по размеру и просверлите отверстия в нужных местах. Закрепите конструкцию
Обратите особое внимание на дверной проем. Сборка будет проще, если использовать металлические уголки для повышения устойчивости.
Если у вас есть стартовая планка, закрепите ее и установите панели в последовательности
Убедитесь, что между панелями имеется хороший шов. Крепите панели с помощью небольших гвоздей или специальных крепежных элементов — скоб. Отрежьте последний кусок так, чтобы на стене оставалось 5-10 мм. Закройте край угловым элементом или декором, самый простой способ — приклеить рамку силиконом.
Установите дверь. Это очень просто: положите дверь на раму, выровняйте ее и прикрутите через отверстия в раме.

При установке панелей самое главное — выровнять каркас и расположить ребра на расстоянии 40-50 см друг от друга, чтобы легче было крепить облицовку. Если пластиковые элементы не закреплены на расстоянии полуметра, они будут «играть».

Использование пластиковых панелей для закрытия трубопровода

Вне зависимости от того, какой материал планируется использовать для обшивки, в целом инструкция по сооружению фальш-стены остается одной и той же:

• выполняется разметка на полу и потолке;
• к полу и потолку крепятся направляющие профили, к стенкам крепятся стойки;
• в углах контура будущего короба устанавливаются стоечные профили;
• для придания конструкции жесткости монтируются поперечные профили с шагом около полуметра;
• выполняется обшивка каркаса. Более детально вопрос, как скрыть трубы в туалете пластиковыми панелями, рассмотрен ниже.

Разметка

Сперва контур наносится на пол. Соблюдение прямых углов при этом нужно контролировать угольником. После этого нужно перенести контур с пола на потолок.

В углах будущего короба устанавливается стоечный профиль, с помощью строительного уровня он приводится в строго вертикальное положение и на потолке отмечается точка – проекция контура с пола.

Нужно тщательно контролировать перпендикулярность стенок короба

Монтаж каркаса

В отношении того, как закрыть канализационные трубы в туалете, решений может быть масса, но каркас понадобится в большинстве случаев. Оптимальным вариантом можно считать оцинкованные металлические профили (профили для гипсокартона). Металл гарантирует требуемую жесткость, а защитное покрытие убережет сталь от коррозии.

Стоечный профиль вставляется в направляющий

Деревянные бруски для этого лучше не использовать, ведь дерево нуждается в обработке антисептиком. Да и пожаробезопасность в таком случае снижается.

Монтаж начинается с установки профилей на пол, затем крепятся вертикальные стойки, а поперечные ребра устанавливаются в последнюю очередь. Между собой профили соединяются специальными саморезами.

Начальный этап монтажа каркаса

Если все работы выполняются своими руками, то нужно обратить внимание на шаг между ребрами каркаса. Если пластиковые панели будут ориентированы снизу-вверх, то можно принять расстояние между ребрами порядка 50 – 80 см

Если же они будут устанавливаться в поперечном направлении, то, возможно, понадобится установка дополнительной стойки

Если же они будут устанавливаться в поперечном направлении, то, возможно, понадобится установка дополнительной стойки.

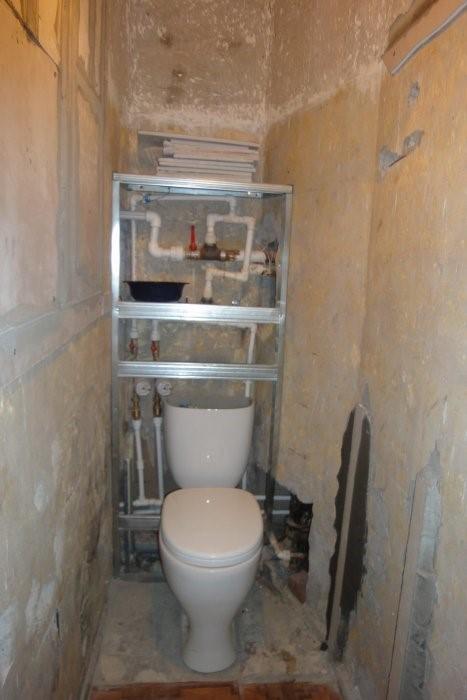

Каркас в санузле

Обшивка каркаса пластиковыми панелями

Теперь осталось только закрепить пластиковые панели на профилях. Помимо самих панелей понадобятся и молдинги, в частности, внутренний и внешний уголки, а также стартовый молдинг.

Виды молдингов

Перед монтажом нужно определиться со способом крепления панелей к каркасу.

В общем случае выделяют такие способы крепления:

• саморезами;
• гвоздями (в случае деревянного каркаса);
• с помощью клея. Нужно понимать, что когда решается вопрос, как закрыть трубы в туалете, в любой момент может понадобиться демонтаж фальш-стенки. Клей – не лучший вариант в таком случае;
• степплером;
• кляймерами
• клипсами, только в случае использования пластикового каркаса.

Приемлемую скорость выполнения работ и возможность при необходимости быстро разобрать конструкцию дает крепление саморезами.

Обшивка выполняется в такой последовательности:

обшивка начинается с установки стартового молдинга у стены. Саморезами он крепится к профилю, причем крепление происходит через полку, которая перекрывается следующей панелью. Благодаря этому головка самореза не видна;

Стартовый молдинг

затем в паз вставляется выступ следующей панели и вдвигается до конца. Со свободной стороны панель фиксируется саморезами. По такой схеме обшиваются стенки короба;

На фото – саморез ввинчивается в полку

• монтируется дверца в стенке;
• на внешний угол устанавливается соответствующий молдинг, также отделывается место стыка короба и потолка, пола.

На этом можно считать решенным вопрос, как можно закрыть трубы в туалете. Остается разве что протереть пластик от пыли.

Канализация и водопровод скрыты в коробе

Прячем трубы и оставляем доступ

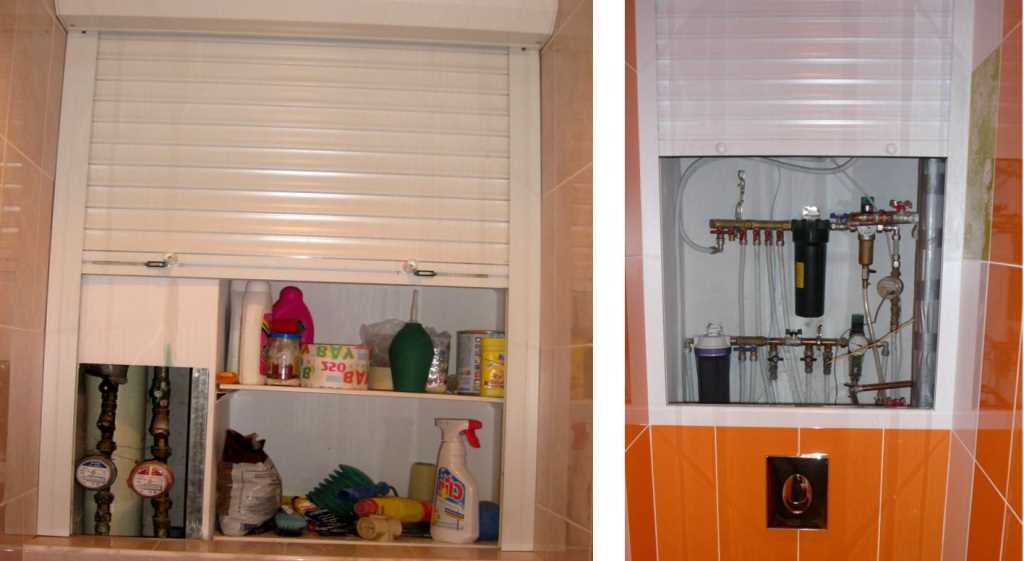

Ещё один современный способ для маскировки труб в туалете – рольставни (или рольшторы), которые раньше устанавливались для защиты входных дверей от взлома. Сегодня эти конструкции получили более широкое применение в доме и выполняют следующие функции: закрывают шкаф на балконе, прячут трубы канализации и даже используются в качестве двери в кладовку.

Рольставни мобильны: они легко поднимаются и обеспечивают доступ к коммуникациям и приборам учёта. Конструкция имеет гладкую однотонную поверхность, но для большей привлекательности и уюта можно выбрать модели с рисунком, который наносится посредством фотопечати. Изготавливаются рольставни в разных размерах, а способ открытия позволяет экономить площадь туалета.

На фото совмещенный санузел с коробом, в котором оставлен доступ к канализационным трубам. В качестве двери использованы белые рольставни.

Рольставни изготавливаются из алюминия или пластика

С последними необходимо обращаться осторожно: несмотря на устойчивость к влаге и ржавчине, пластик не так прочен, как металл. Алюминиевые роллеты считаются более подходящими для туалета: их стоимость выше, но они долговечны и эстетичны

Это особенно актуально, если перегородка будет часто подниматься и опускаться.

Инструменты и материалы

Для самостоятельной установки потребуются:

• Рольставни с защитным коробом, полотном и механизмом.
• Дрель со свёрлами по металлу.
• Плоскогубцы.
• Молоток.
• Шуруповёрт.
• Ножницы по металлу.
• Отвёртка.

На фото стандартная схема изделия, состоящего из ламелей, защитного короба, направляющих шин и роллетного вала.

Инструкция по установке

Чтобы правильно выбрать короб, необходимо учесть размеры прямоугольного проёма. Приступаем к работе:

Полностью очищаем место, предназначенное для установки короба. Определяемся со способом монтажа. Если глубина сантехнической ниши позволяет, массивная конструкция устанавливается внутрь: такое расположение выглядит более привлекательно:

Если места недостаточно, короб устанавливается снаружи:

После установки короба регулируем его положение, используя уровень. Если трубы внизу мешают закрытию, то конструкция монтируется из двух частей с подъёмом в месте соединения.

Собираем полотно и прикрепляем его к валу. Устанавливаем стопор и проверяем плавность хода

Важно, чтобы ставни не скрипели и шли свободно. Для выбора модели и осуществления монтажа обычно привлекаются специалисты. Но собрать конструкцию можно самостоятельно, изучив подробное описание в этом видео:

Практические советы от профессионалов

Перед тем как маскировать трубы в санузле своими руками, будет нелишним ознакомиться с рекомендациями специалистов на этот счет:

«Зашивать» можно только исправно работающие трубы. Перед работой обязательно проводится проверка системы. Вода под большим давлением подается ко всем сантехническим приборам, и трубы осматриваются на предмет течи.
Если планируется замена труб, количество соединений сводят к минимуму. Это позволяет уменьшить вероятность аварийной ситуации при «глухой» маскировке.
В многоквартирных домах, где система коммуникация связана между собой, открытый доступ к трубам особенно важен. Поломка может привести к затоплению соседей. В такой ситуации счет идет на минуты. Чем больше времени потребует демонтаж декорации, тем внушительнее будет сумма выплаты за принесенный ущерб.
Маскировочный материал не должен соприкасаться с коммуникационными трубами. Минимальное расстояние между ними составляет 5–7 см.
Закрыть вместе с трубами счетчики – нелепая, но частая ошибка. Не забываем, что контролер ежемесячно приходит снимать показания.
Нельзя закрывать доступ к фитинговым соединениям, поскольку в этих местах самый высокий риск протечки

Также важно оставить открытыми ревизионные отверстия.

Маскируем трубы под кафелем

Если отделка производится керамикой и рольставнями, вам полезно будет знать, как закрыть трубы плиткой. Работы проводятся по двум технологиям:

• Монтаж в стену. Обязательный этап при таком способе — устройство выемок для прокладки труб. Но это не всегда возможно.
• Установка короба.

Ванная комната – все трубы спрятаны под элегантной керамической плиткой – эстетично и красиво

Стены в панельных домах чаще всего возводятся из пенобетона или газобетона. Благодаря их толщине проблема маскировки коммуникаций решается очень легко. Предварительно на стене делается разметка. Затем, воспользовавшись болгаркой, сделайте насечки по краям каждой выемки и выбейте сердцевину с помощью перфоратора или молотка. В готовой выемке уложите пластиковые трубы и закрепите фиксаторами.

Дополнительная теплоизоляция монтажной пеной предупредит образование конденсата и возможные теплопотери. Если вы планируете ставить в выемку счетчик и кран, сделайте ее большой. Доступ к оборудованию обеспечит съемная плитка.

Закрываем трубы в туалете – прямая и косая конструкция фальшстены

К наиболее кардинальному решению маскировки сантехнических труб в туалете можно отнести сооружение фальшстены. При этом на финишном этапе такая конструкция может отделываться материалом, который использовался при ремонте помещения, придавая завершённого вида интерьеру.

Для сооружения такой конструкции на противоположных стенах делают разметку. При этом отступа от стены, вдоль которой расположенные коммуникационные системы, должно хватать для скрытия самой отдалённой от неё трубы. По получившейся разметке, при помощи дюбелей и саморезов, крепится направляющий профиль, в который вставляются перемычки с шагом 60 см. После этого к полученной конструкции крепятся листы гипсокартона, предварительно разрезанные по нужной ширине.

Наклонная конструкция фальшстены сооружается также как и прямой аналог. Единственным её отличием является то, что один её край отступает от капитальной стены на расстояние коммуникационных труб, а другой – вплотную примыкает к ней. Закрывать трубы с помощью такой конструкции целесообразно, когда коммуникации в туалете собраны в ряд возле угла. Прямая фальшстена в такой ситуации крадёт полезное пространство, которого и так немного в туалете.

Обзор материалов

Чтобы спрятать канализационные трубы или водопроводные сети, можно использовать множество материалов. Например, жалюзи, которые закроют нишу в стене. Пластиковыми панелями или гипсокартоном можно зашить короб, в котором будут проходить инженерные коммуникации. В сети можно найти фото различных вариантов использования этих материалов.

Гипсокартон

Чаще всего используется способ зашивания труб в гипсокартонный короб. Подробную видео инструкцию по монтажу короба можно найти в конце статьи. Данный материал имеет множество преимуществ:

• При необходимости конструкцию можно демонтировать.
• Выполнять монтажные работы довольно легко. Сначала нужно соорудить каркас из бруса или профилей. Затем обшить всё гипсокартоном.
• Это экологически чистый материал, который безвреден для людей и животных. Он не источает вредных веществ даже при нагревании.
• С помощью гипсокартона можно получить ровную и гладкую поверхность, которая подходит не только для укладки керамической плитки, но и для поклейки обоев, а также покраски.

Единственный недостаток, связанный с использованием гипсокартона, состоит в том, что в случае замены или ремонта труб вам придётся полностью демонтировать его и потом сделать заново.

Пластиковые панели

Обшить такой же короб, как и под гипсокартон, можно пластиковыми панелями. У этого материала есть свои преимущества:

Методы сокрытия труб в ванной

• Эти изделия очень легко и быстро монтируются на каркас из бруса или направляющих профилей.
• Материал безопасен для человека.
• Если короб заделать пластиковыми панелями, то их намного проще и быстрее демонтировать в случае аварии, чем гипсокартон. При этом после выполнения ремонтных работ изделие можно установить на старое место.
• Внушительный срок службы с сохранением первозданного вида.
• Такой материал не боится влаги. Он легко моется, не подвержен воздействию плесени и порче насекомыми.
• В продаже есть множество вариантов расцветок и фактур этого материала, так что вы без труда выберете изделие под стиль и цвет вашего интерьера. Также есть покрытия с фото печатью и различными геометрическими принтами.
• После того как вы обошьёте короб пластиковыми панелями, вам не нужно делать никакой финишной отделки, ведь панели имеют декоративное покрытие.

Единственный недостаток в том, что этот материал может плохо гармонировать с плиточной облицовкой стен.

Жалюзи

Самый простой и доступный вариант, как спрятать трубы в туалете, это использование жалюзи. Он подойдёт для санузлов небольших габаритов, в которых все трубы находятся на одной стене или в отдельной нише. Благодаря использованию жалюзи можно получить следующие преимущества:

• Не требуют сложно монтажа – не нужно делать короб или каркас, достаточно лишь зафиксировать крепёж на потолке. Таким образом, вы сможете быстро и легко закрыть стену, где проходят канализационные трубы и коммуникации воды.
• Это изделие позволяет сэкономить свободное пространство в помещении.
• В зависимости от размера жалюзи можно закрыть стену частично или полностью.
• Чтобы получить доступ к трубам или водомерам, вам достаточно лишь приподнять жалюзи.
• Большой ассортимент расцветок и фактур, а также жалюзи с фото печатью облегчат выбор нужного изделия под цвет и стиль интерьера.
• Благодаря тому, что будет закрыт внушительный участок стены, за жалюзи можно установить полки для хранения бытовой химии и различного хозяйственного инвентаря.

Недостатков у жалюзи почти нет, важно выбирать изделия из качественного материала, который не поменяет свой цвет в ходе эксплуатации. Также важно учитывать, что изделие должно легко мыться и не вбирать в себя запахи

Самодельный или готовый короб

Чтобы закрыть трубы в туалете, можно использовать готовый или самодельный съёмный короб. Этот вариант также имеет свои преимущества:

• Готовое изделие остаётся лишь установить (см. фото ниже).
• Если готовая конструкция не подходит из-за особенностей помещения, то можно сделать такой короб самостоятельно. Его изготовление и монтаж также не вызовут проблем.
• Благодаря тому, что конструкция съёмная, в любой момент есть доступ к инженерным сетям.

Основной недостаток состоит в том, что это довольно габаритное изделие, которое может не подойти для вашего небольшого помещения. Также цена конструкции будет немного больше, чем изготовление несъёмного короба из гипсокартона способом, описанным выше. Также могут возникнуть проблемы с подключением унитаза в случае использования готового короба. Виды канализационных труб для внутреннего использования

Виды и способы монтажа

Канализационные и водопроводные трубы прокладываются двумя способами – закрытый и открытый. Первый вариант чаще всего можно видеть в новостройках, когда коммуникации прячут в стены или стяжку пола. Во втором случае трубы никак не украшают интерьер, поэтому возникает естественное желание спрятать их. Для этого используются самые разные способы.

Спрятанные трубы сделают ванную комнату красивой и эстетичной, придав ей тепло и уют

Популярные способы маскировки труб

Самый простой вариант – легкая конструкция из влагостойкого картона, содержащего водоотталкивающие и противогрибковые вещества. Благодаря небольшому весу материал отлично режется и принимает любую форму. При использовании гипсокартона не нужен специальный строительный инструмент.

В конструкции должна быть дверца, которая поможет контролировать состояние труб от крана и прочих коммуникаций. А чтобы сооружение выглядело эстетично и красиво, его можно оклеить кафельной плиткой. Прятать коммуникации можно по-разному:

1. Горизонтальная маскировка. При объединении ванной комнаты и туалета проблема маскировки труб стоит особенно остро. Решить ее можно с помощью специалистов либо своими руками, сделав сооружение в виде низкой продолговатой полочки. Две доски прочно скрепляются между собой гвоздями, после чего одна из них размещается в пространстве между трубами и стеной. Затем фиксируется третья доска. Для быстрого и легкого устранения сантехнических неполадок одну из сторон можно сделать съемной.

2. Вертикальная маскировка. Трубы отопления, которые обычно расположены в углу, можно спрятать в шкаф. Для его создания нужно приготовить рейки и бруски, дополнительно укрепить полочки, повесить красивые дверки, и шкаф готов. В нем можно хранить различные инструменты.

3. Фальш-стены. Если в ванной много труб, разумно установить сплошную стену, которая закроет все коммуникации. Чтобы был доступ к ним во время аварийных ситуаций, саморезы оставляют открытыми и декорируют пластиковыми уголками.
4. Под стяжку. Этот способ можно применять только в одном случае: когда вы уверены в правильности монтажа и качестве труб. Но и в этом случае нужен быстрый доступ к кранам и вентилям.
5. Подиум – один из интересных способов сокрытия коммуникаций и труб от смесителя. В маленьком помещении подиум будет смотреться как ступенька, а в просторных помещениях его можно обыграть в виде интересного возвышения.
6. Сантехнические рольставни. Эти система сначала использовалась в качестве оконных жалюзи, но затем нашла применение в мебельной промышленности. Сегодня рольставни часто используются дизайнерами при оформлении ванных комнат.

Сантехнические рольставни – новый эффективный способ спрятать трубы в ванной комнате

Как скрыть трубы своими руками

Рассматривая поэтапно, как и чем закрыть трубы, чтобы к ним был доступ, следует остановиться на способах маскировки.

Короб из ПВХ-панелей

Короб можно выполнить как из пластика, так и из гипсокартона. Однако в первом случае получается сразу готовая конструкция. Особенно такой вариант актуален, если в качестве отделки санузла используются ПВХ панели.

Монтируют короб следующим образом:

1. Проверяют трубы на предмет качества соединений.
2. Обрабатывают антисептиками стены и потолок в месте монтажа конструкции.
3. Крепят обрешетку.
4. Устанавливают пластиковые панели.

Чтобы была возможность доступа к трубам, счетчикам или запорным механизмам, устанавливают готовый сантехнический люк.

Более подробно об изготовлении короба можно узнать из видео.

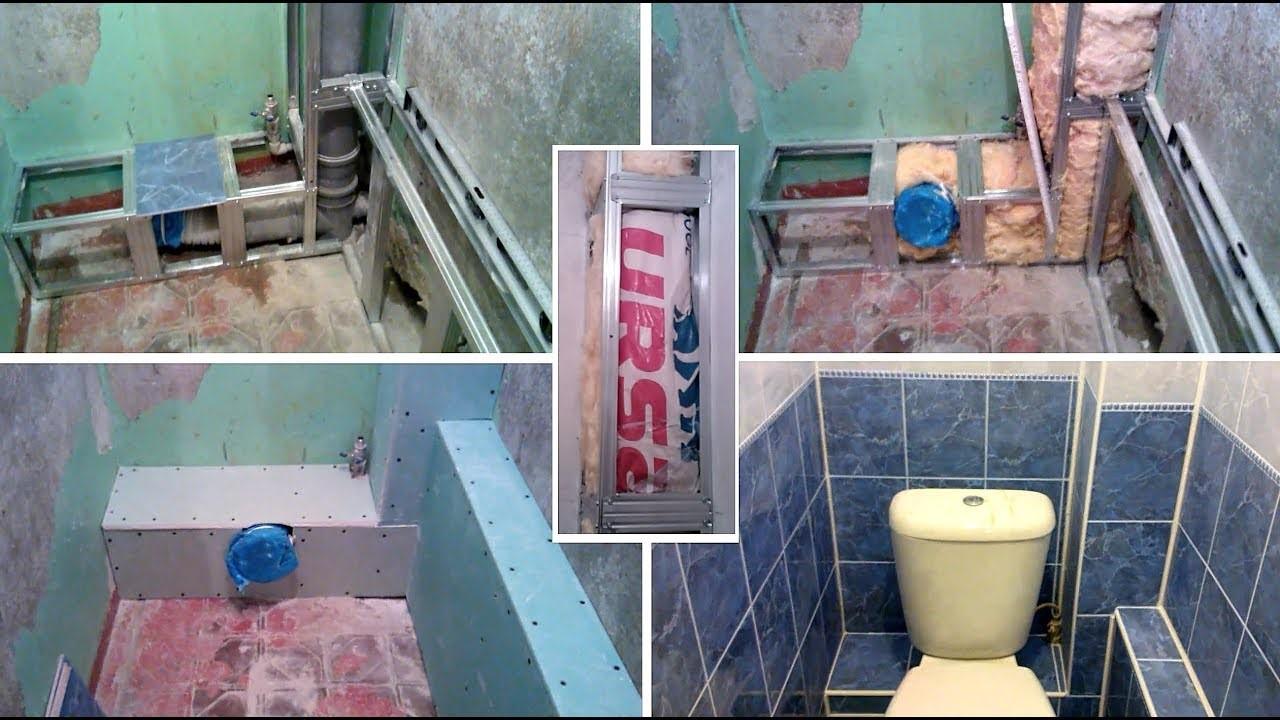

Короб из гипсокартона

Для работы понадобятся такие инструменты и материалы:

• ножовка по дереву;
• электролобзик;
• электродрель и сверла;
• ножницы по металлу;
• саморезы;
• гипсокартон.

Инструмент выбирают, исходя из материала, который будет использоваться для каркаса. Если в конструкции задействуются деревянные элементы, их заранее обрабатывают защитными средствами от влаги. В остальном процесс монтажа каркаса состоит из таких шагов:

1. При помощи лазерного уровня, карандаша и угольника наносят разметку на полу и стенах для крепления направляющих.
2. Подготавливают направляющие и соединительные планки. Для этого нарезают металлопрофиль на отрезки нужной длины.
3. Производят крепление направляющих вдоль стояка, используя дюбели и саморезы.
4. Монтируют закладные элементы в профиль. Делается это для того, чтобы была возможность фиксации люка, гипсокартона и фанеры.
5. Устанавливают люк. Для этого на вертикальных стойках закрепляют поперечины с закладными. Затем монтируют сам люк на саморезы к закладным.
6. Крепят фанеру. Ее используют для увеличения жесткости гипсокартона в том случае, если планируется навешивание полок на короб.
7. Обшивают короб с торцевой стороны гипсокартонном.
8. С фронтальной части короба крепят ГКЛ.

Дальнейшие работы направлены на подготовку поверхности гипсокартона к отделке, т.е. грунтование. Причем обработка грунтом необходима независимо от типа отделки – под плитку или покраску. Если всю работу выполнить качественно, то конструкция получится надежной, а люк будет практически незаметным.

Трубы в ванной комнате или туалете можно зашить гипсокартоном, но при этом оставить к ним доступ, сделав одну из секций съемной на магнитах либо на петлях.

Встроенный сантехнический шкаф

Монтаж дверок сантехнического шкафа выполняют по аналогии с любыми дверьми: на основание (раму) навешивают петли. Обычные створки можно задействовать для просторного санузла. Для маленькой комнаты подойдут компактные двери-гармошки.

Рольставни

В отличие от смотровых люков, рольставни более практичны. Благодаря такой конструкции можно быстро получить доступ к скрытому пространству. Для монтажа рольставней понадобятся:

• электродрель;
• рулетка и уровень;
• крепеж;
• комплект для рольставней.

Предварительно подготавливают поверхность стен, чтобы расстояние между ними по высоте было одинаковым. Затем монтируют рольставни в каркас из металлических профилей, который аналогичен конструкции для пластиковых панелей. В целом установку выполняют в такой последовательности:

1. Устанавливают направляющие и верхний короб.
2. Крепят ламели на барабанный вал.
3. Когда установлена последняя ламель, проверяют конструкцию на закрытие/открытие.

Рассмотрев наиболее распространенные способы, как спрятать трубы в туалете с доступом к ним своими руками с фото-примерами и пошаговыми инструкциями, можно будет заметно преобразить интерьер санузла, сделав его современным и привлекательным. Выбирая способ маскировки труб, следует исходить из общего дизайна, бюджета и личных предпочтений.

Чем можно закрыть трубы в туалете: другие варианты

Помимо уже рассмотренных способов – использования коробов и стенок из ГКЛ и пластиковых панелей – есть и другие, достаточно удачные способы спрятать коммуникации при сохранении доступа к ним.

Первый и наиболее часто встречающийся – встроенный шкаф.

Он может выполняться на всю заднюю стенку или, как показано на иллюстрации выше, только на верхнюю часть. Основа такого шкафа – каркас или другие крепления для полок и дверок. Можно также повесить готовый шкаф, убрав часть задней стенки и полок так, чтобы нашлось место для стояка канализации и труб горячей и холодной воды.

Ниже предложены несколько вариантов конфигурации таких шкафов, их планировка зависит от положения труб.

Особенно удобен такой шкаф, если в туалете, помимо труб, надо спрятать еще и водонагревательный бак.

Ну и, разумеется, полки не будут пустовать – во встроенном шкафу отлично хранятся моющие и чистящие средства, стратегический запас туалетной бумаги, приспособления для уборки и прочие полезные вещи.

На видео представлен подробно процесс создания такого шкафа с учетом ошибок создателя.

Еще один удачный вариант маскировки – рольставни. Эта конструкция обеспечивает быстрый доступ полностью ко всем коммуникациям, при этом в закрытом состоянии выглядит очень эстетично и легко очищается.

Основная задача при монтаже – размещение боковых направляющих и верхнего короба, скрывающего механизм подъема рольставни. На видео представлена инструкция по установке конструкции своими руками.

Недостаток у данного метода, пожалуй, только один – его требуется устанавливать на весь проем. Если закрывать необходимо не всю стенку, а только ее часть, придется монтировать дополнительно короб или хотя бы одну дополнительную стенку для установки направляющих.

Рольставни не обязательно должны открываться только снизу вверх – можно установить два изделия или разделить основное полотно на две части, нижняя из которых (за унитазом) будет неподвижной.

К плюсам этого варианта можно отнести быстрый монтаж и сочетаемость со всему способами отделки санузла. Кроме того, нейтральный белый цвет – отнюдь не единственный возможный дизайн рольставни. Производители предлагают большой выбор фотопечати, цветных полотен.

Как закрыть канализационную трубу гипсокартоном

В зависимости от того, как именно размещены трубы в туалете, используется один из типов создания маскирующих коробов из гипсокартона:

• на всю стену;
• на нижнюю часть стены и отдельно вертикальный короб для стояков;
• горизонтальный Г-образный или П-образный короб по периметру задней стенки туалета и вертикальный короб для стояков.

Рассмотрим первый вариант – единый короб на всю заднюю стенку. В этом случае монтируются направляющие и стойки на всю необходимую высоту (до потолка или ниже, в зависимости от положения труб). Обязательно устанавливаются распорные детали – как минимум две. Это необходимо для придания стенке нужной жесткости. Для доступа к счетчикам, вентилям, местам соединения труб предусматриваются эксплуатационные люки, эти места должны иметь окантовку из стоек и направляющих для крепления ГКЛ.

При зашивке подготовленного каркаса места будущих люков вырезаются в панелях ГКЛ. Возможен также вариант сборки стенки из отдельных фрагментов, но в этом случае необходимо уделить больше внимания шпаклевке швов и сохранению единой плоскости стенки.

Если предусматривается несколько коробов, соединенных между собой, каркас для каждого монтируется отдельно, но связывается общими стойками.

Обшивку здесь желательно проводить цельными листами для уменьшения количества швов.

Пошаговая инструкция:

1. стена (стены) размечаются с помощью рулетки и уровня. Последнее обязательно, поскольку иначе нельзя выдержать параллельность профилей, их вертикальное/горизонтальное положение;
2. удаляются выступающие детали стены и пола, заделываются трещины и выбоины;
3. монтируются стойки короба. К полу они крепятся дюбелями, длина которых обеспечивает нормальное закрепление в материале. При неровных стенах лучше использовать специальные монтажные скобы, которые позволяют выставить стойки идеально правильно. При ровных поверхностях можно крепить П-образный профиль непосредственно к стене;
4. устанавливаются скрепляющие элементы. Для вертикального короба это горизонтально расположенные профили и наоборот. Перемычки могут иметь разные варианты креплений к основным стойкам;
5. на полностью смонтированный каркас крепятся листы влагостойкого гипсокартона. В качестве крепежа используются специальные саморезы по гипсокартону;
6. смотровой люк в коробе можно сделать самостоятельно, но проще купить готовый образец сразу же с петлями для крепления к профилю;
7. после установки всех панелей ГКЛ стыки между ними проклеиваются серпянкой (сетчатой лентой) и тщательно шпаклюются до получения ровной поверхности. То же делается в отношении утопленный в гипсокартон шляпок саморезов.

После окончания работ поверхность короба отделывается плиткой, покраской, штукатуркой или другим методом.

Более детально решение вопроса о том, как спрятать трубы в туалете с доступом, рассмотрено в видео.

На фото показан вид туалета после отделки стен и коробов из гипсокартона обычной облицовочной керамической плиткой.

Способы монтажа

Какие материалы можно использовать, мы разобрались. Осталось понять, как закрыть трубы в туалете с помощью этих материалов. Сначала рассмотрим, как сделать каркас под зашивку из гипсокартона или пластиковых панелей. Работы ведём в несколько этапов  (см. видео в конце статьи):

1. Сначала нужно выполнить разметку будущего каркас на стенах помещения.
2. После этого по разметке крепятся продольные направляющие из бруса сечением 20х30 мм или специального профиля для гипсокартона. Направляющие крепим к стене на дюбелях и саморезах.
3. После этого устанавливаем поперечные бруски или профили. Крепим саморезами к уже установленным направляющим. Шаг поперечных элементов обычно равен 30-50 см. При этом не забываем, что нам нужно будет установить ревизионные люки. Обычно они монтируются в том месте, где установлены счётчики, запорная арматура, или там, где есть ревизионное отверстие для прочистки канализации. Место под будущий люк нужно дополнительно усилить брусками или профилями (при этом стоит придерживаться габаритов люка).
4. На данном этапе можно приступать к зашивке короба листами гипсокартона или пластиковыми панелями. Гипсокартон крепим саморезами к коробу, а для фиксации пластиковых панелей используем специальные пластиковые направляющие и угловые элементы. Оставляем отверстие под люк.
5. Если использовались панели, то теперь можно устанавливать ревизионный люк.
6. Если монтаж короба выполнялся с использованием гипсокартона, то выполняем его финишную отделку при помощи керамической плитки, обоев или покраски. И только после этого монтируем люк.

Существует несколько вариантов устройства короба:

• В виде сплошной фальш-стены. Этот вариант подходит для небольших туалетов, в которых трубы сосредоточены на одной стене за унитазом. Также этот способ применим при монтаже подвесного унитаза, поскольку за ним можно спрятать несущий каркас санитарного прибора. Единственный недостаток фальш-стены состоит в том, что в этом случае ограничивается доступ к трубам и в случае аварии придётся демонтировать всю стену.
• Если все трубы и стояки собраны в одном углу помещения, то лучше сделать квадратный короб, за которым будут скрыты все коммуникации. Не забываем сделать люк в месте установки счётчиков и запорной арматуры.
• Косая фальш-стена делается в том случае, если от группы стояков отходят более тонкие трубы, которые нужно тоже скрыть. В этом случае делать ровную фальш-стену нецелесообразно, поскольку она заберёт много полезной площади помещения. В таком случае выполняют немного скошенную конструкцию вдоль той стены, по которой проходят трубы от стояков.
• Если вы не знаете, как спрятать трубы в туалете, где коммуникации проходят так, что для того чтобы их спрятать, придётся отгородить чуть ли не половину помещения, то можно использовать многоуровневый короб. В этом случае трубы закрываются коробом только до определённой высоты, а не на всё помещение.

Если вы планируете использовать жалюзи, то крепёж под них монтируется на потолке. При этом сами жалюзи могут закрывать стену полностью (от стены до стены) или частично. Второй вариант используется, когда трубы находятся в нише, расположенной на задней стене. Также может отличаться и высота жалюзи в зависимости от особенностей прокладки коммуникаций. Так, жалюзийная конструкция может быть на всю высоту помещения или только до тех пор, где проложены трубы.Видео инструкция по монтажу гипсокартонного короба в туалете:
