Русская печь с лежанкой своими руками

Настоящую печь своими руками сложить довольно сложно, но по чертежам и фотографиям все-таки возможно.

Самостоятельное изготовление фундамента

Фундамент под русскую печь в деревянном доме

Поскольку агрегат очень тяжелый, фундамент под него нужен основательный. Он должен выходить за размеры низа русской печи с лежанкой не менее, чем на 10 см.

1. Выкопайте яму ниже глубины промерзания грунта.
2. Сделайте песчано-гравийную подушку высотой 20 см и утрамбуйте.
3. Соорудите опалубку и опустите в яму, верхний край выровняйте по горизонтали.
4. Разместите арматурные пруты (0,8-1,0 см) в виде сетки.
5. Подготовьте раствор из щебня, песка и цемента в соотношении 4/3/1.
6. Залейте основание с переливом за край опалубки.
7. Выровняйте правилом по горизонтали, часто проткните арматурным прутом, чтобы выпустить воздух.
8. Выполните железнение бетона, насыпав сухой цемент тонким слоем и слегка растерев его. Для полного отвердения бетона потребуется месяц.

Основание печи первые несколько дней смачивайте водой, чтобы сохло равномерно. Оно не должно примыкать к фундаменту дома – если начнутся подвижки основания дома на пучинистых грунтах, печь будет «плясать» вместе с ним, что приведет к ее растрескиванию. В ином случае она будет двигаться самостоятельно вместе со своим фундаментом, что исключит разрушение.

Инструменты и материалы

При изготовлении печи пригодятся строительные уровни

Для работы подготовьте следующие инструменты:

• лопату;
• отвес;
• уровни – строительный и водяной, угольник, рулетка;
• правило;
• мастерок;
• резак для плитки электрический для подгонки кирпичей или молоток-кирку;
• киянку;
• расшивку для фасадных швов
• емкость для замешивания раствора для кладки.

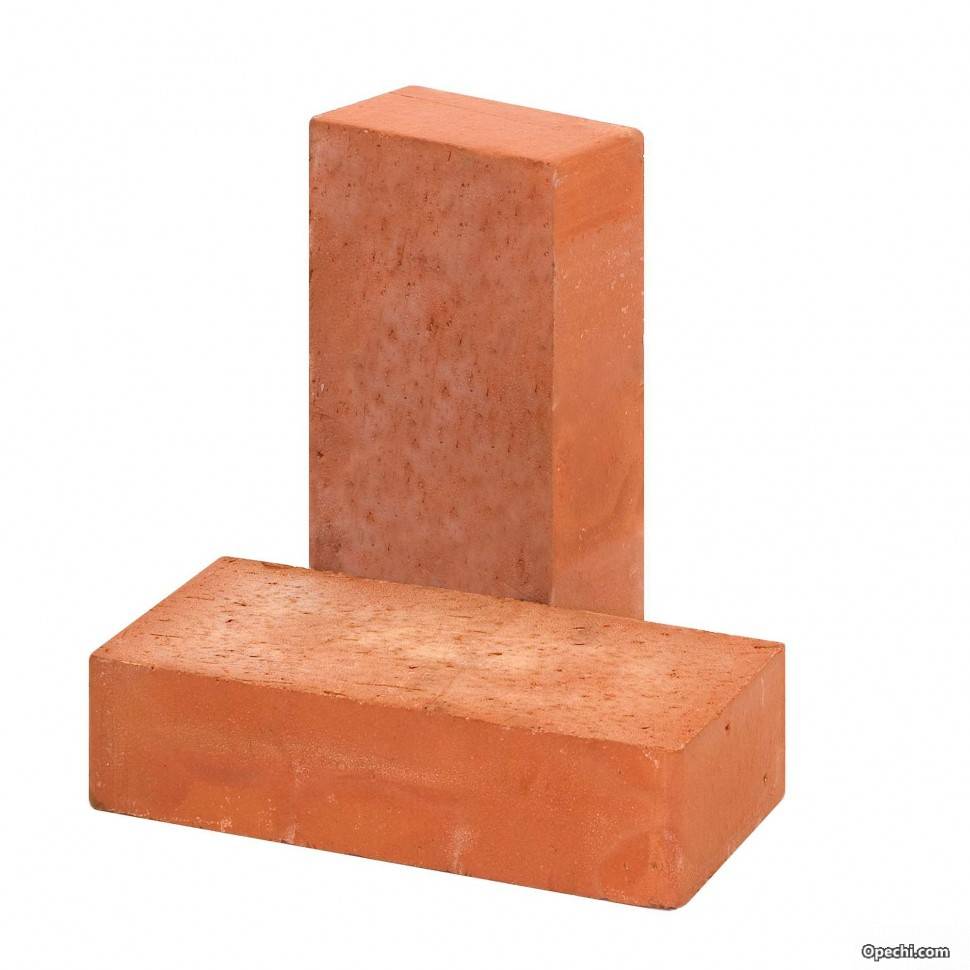

Красный кирпич

Из материалов для печи приобретите:

• 1500 шт. красного кирпича;
• 75 ведер песка;
• 65 ведер глины;
• самоварник (13 х 13 см);
• заслонку (43 х 34 см);
• задвижку (30 х 15 см).

Для самостоятельной кладки воспользуйтесь одной из наиболее простых.

Порядовка по схеме печи с лежанкой

Чертеж и порядок сборки печи

Пошаговая инструкция заключается в такой последовательности рядов:

• 1 – сплошной слой кирпичей кладите на раствор, который использовали для заливки фундамента.
• 2, 3, 4 — ориентируясь на схему, выкладывайте колодец с перевязкой швов, не забывая о пространстве для подпечья.
• 5,6 – на этом уровне начинается свод, для чего сделайте опалубку и подготовьте для кирпичей опорные пяты.
• 7, 8 – формируйте свод с перевязкой швов, на 8 ряду его замкните.
• 9, 10 – кладите в 1 кирпич.
• 11 – конечный для печурки, засыпьте колодец так, чтобы получился небольшой уклон.
• 12 – сформируйте под из подового кирпича, швы засыпьте песком и зашлифуйте всю поверхность.
• 13-16 – горнило. Стенки кладите в ¾ кирпича с перевязкой швов, не связывая материал, для замков стешите кирпичи под углом в 45 градусов.
• 17 – закончена задняя стенка и устье. Приступайте к возведению каркаса для свода варочной камеры – стешите пяты, кирпич ставьте на бок.
• 18 – выстраивайте стенку, пустоты между варочной камерой и боковыми поверхностями засыпьте битым кирпичом, песком, глиной.
• 19 – перекройте полусферой проем над шестком.
• 20 – выровняйте стенки, уменьшите отверстие над шестком. Перетрубье должно быть без ступеней, поэтому стешите углы. Перекройте канал для самоварника.
• 21 – повторите 19 ряд.
• 22 – заканчивайте кладку над сводом, сделайте камеру для сбора сажи.
• 23-32 – выкладывайте трубу, не забывая про задвижку.

Заканчиваться труба должна 2 кирпичами (26 х26 см).

Планировка печи из кирпича

Обычно планировка печи происходит еще при проектировании дома. Для высоких отопительных сооружений необходима закладка специального фундамента отдельного от основного для дома.

Конструкция печи может быть различной в зависимости от ее вида. Наиболее распространенные ее типы это знаменитая русская печь и популярная во всем мире голландка. Они служат как для отопления помещения, так для варочного применения.

При проектировании конструкции важно правильно рассчитать ее мощность с учетом площади обогреваемого помещения. Чем больше площадь жилья, тем больше должны быть габариты будущей печи и выше теплоотдача изделия

Кладка печи из кирпича должна вестись строго в соответствии порядовки печи с подробными схемами и чертежами, представленными на нашем сайте. Согласно этим точным пошаговым инструкциям разобраться с последовательностью всех этапов работы будет не сложно даже начинающему строителю.

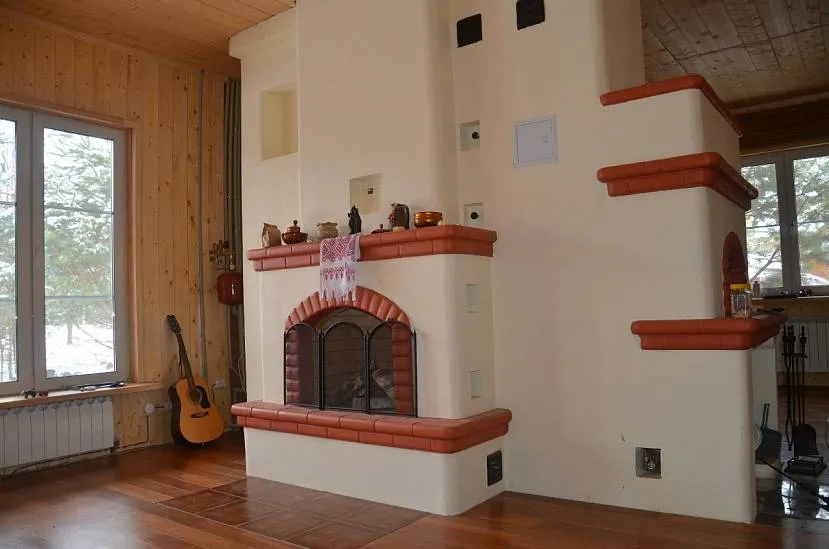

Печь своими руками

Ранее она была в каждом доме, теперь же печь можно считать изюминкой и национальной экзотикой. Но это очень удобная и функциональная вещь, которая может сочетать отопление, варочные поверхности, духовой шкаф и тёплую лежанку, при этом имея прекрасный дизайн.

Если украсить печь облицовкой изразцовой плиткой или кафелем, то печь превратиться в центр интерьерной задумки дома. Такую печь можно сделать своими руками.

Порядовки — подробная схема кладки печи из кирпича

Порядовки печей из кирпича можно раздобыть бесплатно, а это уже почти полдела. Ведь порядовка – это точная инструкция для размещения каждого кирпичика. Единственное что вам пригодится, так это небольшой опыт каменщика. Но кто из проживающих в частном доме хотя бы раз не сталкивался с кладкой кирпича? Стены, сараи, мангалы, заборы…теперь и печь.

Чтобы дом был обогрет как следует, нужно произвести расчёт под конкретное помещение, основываясь на показателях теплоотдачи планируемой печи. Печь должна быть такой мощности, чтобы можно было спокойно выдерживать ночь до следующей топки.

Самостоятельно сделать такие расчёты очень сложно, но можно воспользоваться данными И.В. Кузнецова, который рассчитал среднюю тепловую мощность единицы поверхности печи. Так, средней печи 1,5х1,5х2,5 м должно хватить для отопления площади до 100 кв. м.

От этого легко оттолкнутся и рассчитать размеры печи для вашего дома.

Выбираем конструкцию печи – русская, кузнецовка, голландка или шведка

Когда мы определились с примерными размерами печи нужно выбрать необходимый вариант печи, который вы будете класть. Большое количество подробных схем русских печей — от малых до больших можно найти на сайте. Огромной популярностью пользуются колпаковые печи Кузнецова и так называемые голландки или шведки.

Кузнецовки знамениты своей особой конструкции, позволяющей тёплым и холодным газам двигаться так, что КПД печи достигает порой 90–95%. Кроме того, практически полное отсутствие сажи и соответственно минимальный уход за печкой. На сайте самого автора можно найти до 150 схем разных вариантов кладки.

Также в наших краях популярны «шведки», но иногда её именуют «голландкой», хотя это не совсем верно. Поскольку шведка — это самостоятельная отопительно-варочная печь, тогда как голландки использовались только как отопительное дополнение.

Выбор «шведки» хорош и тем, что это по-настоящему печной универсал:

• На ней готовят пищу.
• Обогрев.
• Возможность встроенного духового шкафа.

Рассмотрим, как сделать такую печь своими руками.

Устройство печи для дачи и ее особенности

Основными элементами любой кирпичной печи для дачи являются:

1. Фундамент. Для любой печи необходимо строить отдельное основание, не связанное с основным фундаментом дома.

2. Корпус печи. Состоит из топочной камеры и дымохода. Если схема печи предполагает дополнительные элементы, то могут входить варочная поверхность, духовой шкаф, водогрейный бак.
3. Топочная камера. Размеры топки зависят от площади помещения и необходимой мощности. Если печь планируется топить дровами, то высота топки должна быть не менее 40 см. Толщина топки должна быть не менее1/2 кирпича. Топка может выкладывать из шамотного (жаростойкого) кирпича либо приобретаться в уже готовом виде их чугуна.

4. Зольник (зольная камера). Этот элемент печи предназначен для сбора продуктов в процессе сгорания топлива. Также через зольник происходит забор кислорода, необходимо для процесса горения.

   Зольник располагается ниже топочной камеры и всегда снабжен металлической дверцей, через которую происходит чистка. Между зольником и топочной камерой прокладывается колосниковая решетка. Стандартно зольная камера выполняется высотой в 3 кирпича.

5. Дымоход. Основной элемент печи, через который отводятся продукты сгорания топлива. Дымоход может быть выполнен из кирпича либо сложен из стальных труб. На функциональность и эффективность это никак не влияет. Дымоход выводится от печи либо напрямую через кровлю, либо через стену на улицу. При возведении дымохода нужно избегать множества ответвлений и горизонтальных участков, так как это негативно сказывается на тяге и может снизить эффективность обогрева помещения.

Чем можно покрасить печку

Понятно, что с первого раза у новоиспеченного мастера не выйдет сложить красивую печь из-за отсутствия опыта. Но это дело поправимое, ведь снаружи можно сделать облицовку кирпичной стены с помощью окрашивания. Раньше их оштукатуривали и покрывали двумя слоями побелки из мела или извести, но сейчас есть более простые и удобные средства. К тому же известь легко переносится на одежду при случайном прикосновении и постоянно нуждается в обновлении.

Если говорить о том, чем можно покрасить печь из кирпича, то здесь есть такие варианты:

• кремнийорганическая жаропрочная эмаль марки КО, рассчитанная на высокую температуру;
• силикатные или акриловые краски;
• жаростойкий лак (например, ПФ-238) вперемешку с красителем.

В любом случае покрытие наносится за 2 раза, второй слой накладывается после высыхания первого. Применяемый инструмент – кисть и валик. Предварительно поверхность желательно обработать специальным грунтовочным составом, предназначенным именно для таких целей.

Ещё более простой вариант печки

Если предыдущий вариант кому-то показался сложным (хотя это не так), можно предложить предельно упрощённую отопительную конструкцию. Эту печь своими руками можно выложить буквально за час, даже если руки вообще далеки от того, чтобы называться золотыми.

Рисунок 4. Простейший вариант печи из кирпича

Принцип работы сооружения прост. Внизу сгорает твёрдое топливо, здесь же оседающее под воздействием собственной массы. Температурные перепады создают тягу, увлекающую горячие воздушные потоки кверху. При этом дрова сгорают почти без остатка – задымление минимальное.

Для кладки понадобится всего лишь два десятка целых кирпичей и две половинки. Печка состоит из пяти рядов. Конструкция настолько проста, что описывать порядовку нет никакого смысла. Порядок действий наглядно представлен на иллюстрации.

Рисунок 5. Порядовка самой простой кирпичной конструкции

*Если уложить кирпичи корректно (а сделать иначе очень сложно), результат будет аналогичным тому, который представлен на фото. Кирпичи рекомендуется связать глиняным раствором. Но в походных условиях можно обойтись и без связующего материала – просто положить компоненты друг на друга согласно порядовке. В таком случае печка сооружается за пять минут.

Рисунок 6. Процесс кладкиРисунок 7. Готовая мобильная печь из кирпича

Тем, кто захочет промежуточный вариант, можно порекомендовать вариант чуть посложней.

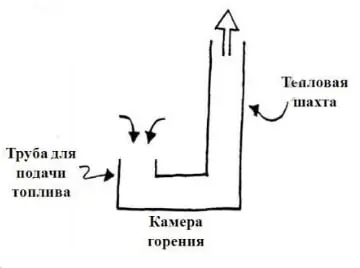

Рисунок 8. Схема устройства простой печки

*Согласно этой схеме на выходе – г-образная трёхсекционная печка. Первый отсек рассчитан на загрузку дров. Второй представляет собой камеру, в которой поленья сгорают. Третий отсек – это дымоходный канал.

Рисунок 9. Г-образная печка

На создание этой конструкции тоже потребуется 20-30 кирпичей. Такой вариант можно осилить самому за пару часов, если навыки каменщика отсутствуют напрочь. Специалисту сооружение подчинится за считанные минуты.

Преимущества простейших печных конструкций

Достоинства конструкций:

• очень высокая скорость монтажа – от дня до нескольких минут;
• не требует фундамента; печку можно сложить где угодно; а если не использовать связующую смесь, печка выходит разборной и легко перемещается;
• в качестве топлива – всё, что горит: поленья, ветки, шишки, стебли кукурузы, листья, ДСП, остатки мебели и т. п.;
• топливный расход в несколько раз меньше, чем, к примеру, в случае с буржуйкой;
• самый простой вариант – без использования глины – позволяет получить большую теплоотдачу, чем от костра; поэтому подобные конструкции – находка для тех, кому не хочется постоянно поддерживать костёр в походе;
• почти полное отсутствие задымления – топливо сгорает с минимумом отходов;
• температура кирпичей достигает 1000 градусов – хороший обогрев и быстрое приготовление пищи обеспечены.

Отопительная печь из кирпича Сергея Михайлова (чертежи)

Рис. 18. Печь Сергея Михайлова. Расположение всех технологических узлов печи дано с учетом рекомендаций, приводимых в этой главе.
	А. Задвижка общей тяги Б. Плита В. Разрез дымохода (вид спереди) Г. Топочная дверца Д. Выход из топки в первый колодец (хайло) Е. Разрез дымохода (вид сбоку) Ж. Топка И. Плита К. Хайло Л. Разрез топки печи (вид сбоку)

Дело в том, что старший печной мастер должен был «держать в голове» всю печь целиком. Он «видел» все вышестоящие перекрытия, направления, количество будущих дымоходов и т. п. Все это справедливо и сейчас, но только не по отношению к печам с горизонтальным расположением дымовых каналов. Такая печь (рис. 18) не требует каких-то особых навыков в проектировании, потому что все технологические сложности в дымоходной «увязке» размеров печи перемещаются из горизонтальной плоскости в вертикальную.

Печи с горизонтальными колодцами оказались незаслуженно забытыми. Причиной забвения является либо незнание, либо игнорирование законов, описанных мной в главах 28 и 29 этой книги. Бытует мнение, что печи с горизонтальными колодцами якобы быстро забиваются золой, их труднее чистить и т. п. Это абсолютно неверно. Избавиться от этих совершенно ни на чем не основанных предубеждений можно, более детально ознакомившись с указанными выше главами.

Сейчас же я ограничусь только кратким перечислением основных достоинств печи с горизонтальными колодцами: а) не требует точного расчета при разметке первого ряда; б) равномерно прогревается (самые горячие части печи,позволяющие производить интенсивный теплоотбор, находятся внизу, а менее горячие постепенно переходят в верхнюю зону обогреваемого помещения); в) равномерно остывает (тепло из нижних рядов печи постепенно передается верхним рядам. А раз период интенсивной теплоотдачи и остывания печи — это один и тот же период, измеряемый несколькими часам, это еще один плюс печи с горизонтально расположенными дымовыми каналами); г) позволяет совершенно беспроблемно встраивать в печную кладку арочно расположенные сушилки (рис. 19).

Печь рекомендуется класть на шанцевом поде (см. рис. 1 и п. 11 главы 15).

Рис. 19. Печь Сергея Михайлова со встроенной нишей-сушилкой, боковой разрез (пропорции топочной камеры приведены на рис. 18)

А. Задвижка Б. Прочистная дверка В. Сушилка Г. Прочистная дверка Д. Хайло Е. Разрез дымовых колодцев, вид сбоку

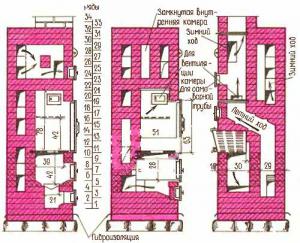

Рис. 20. Схема колодцев: летний и зимний варианты, боковой разрез

A. Зимняя задвижка Б. Летняя задвижка В. Хайло

Если заказчик полностью полагался на мой выбор, я всегда отдавал предпочтение печи с горизонтальными колодцами. «Жалобы» на этот тип печей были на удивление однообразны: за всякое лишнее полено, брошенное в горящую топку, приходилось расплачиваться невыносимой жарой в доме.

5. Дымовые колодцы, схема которых представлена на рис. 20, могут пригодиться при кладке отопительно-варочной печи с учетом «летнего варианта».

6. Печь, горизонтальные разрезы которой показаны на рис. 21, позволяла автору этой книги топить ее один раз в сутки даже при наступлении затяжных 35 градусных морозов. При этом температура воздуха в помещении никогда не опускалась ниже +19°.

Особенности этой схемы печи следующие: а) восемь недлинных горизонтальных колодцев; б) максимальная площадь теплоотдачи в нижней части печи (печь рекомендуется класть на шанцевом поде, см.рис. 11, а также п. 11 главы 15); в) значительная теплоемкость; г) дополнительная задвижка с «летним вариантом»; д) горизонтальный выносной «лежак», на котором удобно сушить мокрую обувь, одежду и т. п.

Банная печь

Печи для бани из кирпича имеют свои особенности. Если каменка открытая, то она долго разогревается, но опасности это не представляет. Для того чтобы пропарка происходила «от души», в печь нужно постоянно подбрасывать топливо. По этой причине творило должно иметь выход в другое помещение. Наилучший вариант для этого –предбанник. Тогда угар при сильном нагреве будет уходить из банного отделения. Еще один нюанс – если несильно топить, то каменка выстуживается, и бани как таковой не получится.

Если каменка находится сбоку, и она закрыта, то помещение с камнями окутывается горячими газами с разных сторон. Исключением является передняя часть. В связи с этим каменка нагревается быстро и можно больше подтапливать. Наилучший вариант банной печи – это колпаковый. Каменка устроена таким образом, что температура под колпаком достаточно высокая, и она принудительно проникает в камни. Благодаря этому каменка разогревается фактически мгновенно, и подтапливать можно сколько угодно. Если в топке присутствует топливо, то колпаковая печь сама регулирует режим. На предоставленных фото представлены разные конструкции.

На видео показана подробная кладка печи 3х3,5 кирпича.

Как вам статья?

Мне нравитсяНе нравится

Выбор кирпичной печи для дома

Вначале нужно определиться с конкретным типом печи. А для этого детально изучите существующие типы печей и выберете для себя наиболее подходящий вариант:

1. Печи голландские канального типа имеют малые габариты и достаточно просты в строительстве. КПД не высокий, около 40%. Данные печи работают в режиме медленного горения.
2. Шведская кирпичная печь камерно-канального типа имеет более высокий КПД, по сравнению с голландскими. Габаритные размеры также не велики, но сама конструкция в исполнении сложнее. Помимо этого, все строительные материалы для данной печи необходимо подбирать более тщательно.
3. Русская печь имеет самый высокий КПД, свыше 75%, но кладка такой печи очень сложна, и без помощи профессионалов вам вряд ли удастся обойтись.
4. Кирпичная отопительно-варочная печь – более распространенный и простой вариант отопления. Данная печь требует малого количества строительных материалов, а простую конструкцию вы сможете выполнить самостоятельно.

Если вы первый раз будете строить печь, то для самостоятельной стройки выбирайте голландскую печь или варочную кирпичную печь, потому что строительство шведских печей сложнее и требует определенного опыта в данном деле. Что касается русской печи, то не стоит браться за ее строительство самостоятельно.

На следующем этапе нужно определить, каких размеров будет ваша печь, и сколько помещений она будет отапливать. В маленьком доме печь можно разместить в стене между комнатами.

Основное условие размещения и строительства печи очень простое: прямой обогрев от  стенок печи должен захватывать большое количество комнат.

Если такой возможности нет, лучше использовать печи со встраиваемыми водогрейными змеевиками. При таком варианте печи оставшиеся комнаты будут обогреваться специальными радиаторами отопления.

Кирпич для кладки печи

Для увеличенного срока службы и правильной работы печи, необходимо тщательно подойти к выбору строительных материалов, а именно кирпича. Кроме прочности и долговечности, от выбора кирпича зависят и его теплофизические свойства, обеспечивающие тепло в вашем доме.

Для шведской печи очень важно подобрать качественные строительные материалы, а вот для голландской печи требования к качеству не так высоки.

Отопительные кирпичные печи раньше складывали из красного кирпича, но на сегодняшний день можно выделить 2 основных вида:

• кирпич керамический красный марки 150;
• кирпич шамотный огнеупорный.

Ниже мы приведем некоторые рекомендации по покупке материала для строительства отопительных кирпичных печей:

• Кирпичи должны быть одного размера;
• Использование пустотелых кирпичей или силикатных строго запрещено. Необходим полнотелый керамический кирпич;
• Для облицовки выбирайте декоративные кирпичи;
• Для камеры сгорания выбирайте огнеупорный шамотный кирпич.

Подготовка или первые шаги

Прежде чем сложить печь, необходимо тщательно подготовить материалы и строительный инвентарь — инструменты. Также потребуется создать чертеж или распечатать наиболее подходящий из интернета

Место расположения печи в помещении также следует продумать заранее, чтобы потом все внимание и время уделять процессу кладки. Проект должен включать в себя кроме места для установки следующие пункты:

• размер печи;
• расчеты, касающиеся вывода дымохода
• расчет теплоотдачи.

Прежде всего, необходимо подготовить чертежи будущей печи

Русская печь своими руками кладется несколько дней. На завершающем этапе, когда она полностью готова к эксплуатации, можно задуматься над вариантами отделки, но лучше просчитать это заранее и включить в план работы. Не менее важным этапом при подготовке к работе станет продумывание списка инструментов. Для того чтобы сложить русскую печь потребуются:

• специальный молоток, предназначенный для обработки кирпича;
• мастерок, которым будет наноситься раствор;
• строительный уровень;
• отвес;
• рулетка для измерения;
• «болгарка»;
• перфоратор.

Для кладки кирпича потребуются инструменты

Важно, чтобы все инструменты всегда были под рукой, чтобы человек мог оперативно предпринимать необходимые действия

Отбор печного материала

Выбираем кирпич

Кирпич марки М250

Такое сырье дороже обычного, но, как уверяют специалисты, гораздо лучше справляется с многочисленными циклами нагрева-охлаждения. К тому же для отделки печи может понадобиться дополнительная формовка кирпичей болгаркой или шлифовальной машиной. Изделия марок М100-200 крошатся при обработке, так как содержат слишком много глины. Ими можно выложить какие-либо декоративные элементы после того, как сделана печка.

Создаем раствор

Для того, чтобы сложить печку своими руками, понадобится термоустойчивый раствор с большим запасом прочности. Смесь для кладки печи можно сделать самому или купить в строительном универмаге. Вам понадобится нормальная глина, чистый песок и отстоянная вода. Перед тем, как сложить печь рассчитайте примерное количество раствора – на сто кирпичей уходит 3 ведра смеси.

Подготовка проста: замочите 1 объем глины в воде, превышающей количество в три раза. Оставьте водяной раствор на 3-4 часа. По истечению времени всыпьте просеянный песок до консистенции густой сметаны. Производить замешивание необходимо в чистой емкости с помощью лопаты или дрели-миксера. Не применяйте цементный раствор для постройки печи своими руками – он начнет трескаться уже через несколько недель эксплуатации от постоянного перепада температур.

https://youtube.com/watch?v=E1n70c8a-bQ

Как сложить печь: поэтапная кладка, фото

Пошаговая инструкция кладки элементов печи:

1. Подпечье. Отделение для сушки дров выкладывается не во всех видах печей. Для него можно использовать перекаленный кирпич. Над подпечьем при помощи специальной дугообразной опалубки (которую лучше сделать разборной) устанавливается арка.

Фото 6. Готовое подпечье из кирпича. Применяется для хранения дров и других материалов.

1. Топливник. Устанавливается на перекрытии (арке), для его выкладки используется шамотный кирпич.
2. Под. Дно топочной камеры часто делают наклонным по направлению к шестку. Для этого используется засыпка из глины с песком.
3. Горнило. Этот элемент является наиболее сложным при кладке печи. Его стены должны быть как можно более ровными. Они возводятся под небольшим наклоном из обтесанного шамотного кирпича. Оканчивается горнило аркой — устьем, куда позже устанавливается заслонка.

Фото 7. Процесс строительство горнила, его строить сложнее всего. Применяется непосредственно для разведения огня.

1. Свод топливника. Как и свод подпечья, выполняется при помощи специальной опалубки. Ширина в полкирпича. Поверхность свода топливника должна быть как можно более ровной. Для прочности свода каждый средний кирпич ряда обтесывают в форме клина.
2. Шесток. Отделение перед варочной камерой состоит из основания, стены с аркой и боковых стен, а также свода с отверстием дымохода. Выкладывается из керамического кирпича одновременно с горнилом.
3. Перекрыша. Верхняя часть печи. Кладка выполняется из кирпича в 3 ряда. Для соблюдения правил пожарной безопасности расстояние от перекрыши до потолка помещения должно быть не менее 35 см.
4. Дымоход. Выкладывается особенно тщательно, его внутренние стенки не должны иметь выступов во избежание опасности скапливания сажи. Швы должны быть плотными и без трещин.

Фото 8. Последовательная схема порядовки дымохода для печки. Содержит семь этапов.

По мере возведения печи монтируются заслонки и дверцы, которые покупаются заранее. После завершения кладки печь обычно обрабатывают специальной термостойкой шпатлевкой или штукатуркой для лучшей герметизации швов.

Фундамент под печь

Основу для самодельной печи делают в момент застройки, так как кирпичная печь требует крепкого основания

Сначала выкапывают яму. Нужно учесть, что ширина и длина ямы должна превышать размер фундамента на 20 см

После котлован выравнивают, и на половину засыпают просеянным песком, хорошо уплотняют и разравнивают. Поверх песка укладывается гидроизоляция, и ставиться опалубка.

Дальше все свободное пространство заливают раствором из бетона, доводя его до уровня земли. Обязательно проверти поверхность на горизонтальность с помощью – строительного уровня.

Через 5-6 дней бетон должен затвердеть. После чего разбирается опалубка, кладут гидроизоляцию и доводят фундамент до пола. Довести фундамент до пола можно двумя способами:

• выложить из кирпича;
• заново построить опалубку, залив ее бетоном до начала пола.Все пустоты засыпают песком, утрамбовав его.

Рецепт бетонного раствора – одна часть цемента содержит 2,5 части песка и четыре части гравия.

Преимущества простой печки

Все печи простого типа имеют много уникальных преимуществ. Например, для их постройки тратиться минимум времени. Некоторые модели можно возвести всего за час, а на монтаж других уходит 1-2 дня. Небольшие конструкции отличаются лёгким весом, а значит им не требуется обустройство фундамента, что позволяет экономить время, деньги и силы. Можно выбрать любое место для установки конструкции, если делаются мобильные версии без использования связующего раствора, то её можно разобрать в любой момент, перенести и установить на новом месте. Для топлива можно применять любые материалы – шишки, поленья, стебли больших растений и так далее.

Вариант декорирования печи-камина Источник o-remonte.com

Немаловажно то, что такие конструкции отличаются меньшим расходом топливных элементов. Например, по сравнению с буржуйками потребуется в несколько раз меньше дров

Если вы используете самую простую печку без связывания камней глиной, можно увеличить теплоотдачу, которая будет больше, чем от открытого костра. Это отличный вариант для походов, но не совсем удобный, если вы передвигаетесь без транспорта. Поскольку кирпич тяжёлый и ёмкий, его неудобно и тяжело с собой носить.

Дополнительным большим плюсом является минимальный уровень задымления, а само топливо практически сгорает без отходов. После хорошего прогрева температура камней может достигать 1 тысячи градусов, что гарантирует не только хороший и быстрый обогрев, но и быстрое приготовление различных блюд.

Кирпич, каким вы его еще не знали

Как выложить печь из кирпича своими руками — название сторон кирпича неплохо бы и знать

Каждая сторона кирпича и его неполные части имеют свое название. Знать их тоже нужно, чтобы лучше ориентироваться в порядовке.

• Самая маленькая сторона называется тычком – происхождение термина предельно понятно.
• Узкая боковая сторона называется ложок.
• Самая большая – постель.
• Ребро кирпича многие мастера называют усенком.

Части кирпича:

• Полный кирпич;
• Девятка или трехчетверка;
• Половина;
• Четверка – имеется в виду четверть.

Как правильно сложить печь из кирпича — огнеупорный кирпич лучше резать электроинструментом

На части кирпич можно колоть или резать. В первом случае строители используют обычную кирку, а во втором – электроинструмент с алмазными кругами.

Инструменты для работы

Необходимый инструмент для того, чтобы сложить печь, можно приобрести в любом строительном магазине. К нему относятся:

Схема кладки фундамента под печь.

• кельма комбинированного вида — предназначается для выполнения укладки, подрезания, разравнивания излишнего раствора, выдавливаемого из швов;
• специальный молоток-кирочка — используется для осуществления рубки и отесывания кирпича;
• расшивка — в ее функции входит обработка и уплотнение швов;
• отвес — с его помощью осуществляем проверку вертикальности кладки, а также используем его при разметке отверстий;
• уровень — используем для проверки горизонтальности;
• рулетка, складной м;
• деревянный угольник — применяется для того, чтобы правильно выполнить углы кладки;
• шнур;
• линейка-правило — необходима для контроля поверхности кирпичного кладки;
• сито, подмости, скамейки.

Для того чтобы сложить печку, раствор используется глинопесчаного характера. Раствор для кладки подразумевает наличие в своем составе песка, воды и вяжущей составляющей.

Для приготовления качественного кладочного раствора необходимы определенные знания, касающиеся его характеризующих свойств. Приготовление кладочного раствора выполняется непосредственно перед началом работы. В качестве емкости можно использовать изготовленный своими руками плотный ящик, корыто из металла и тому подобное, главное, чтобы в ней можно было качественно перемешать составляющие раствора. Структура готового раствора должна быть однородной.

Устройство

Печь традиционно имеет несколько типоразмеров, однако сейчас редко придерживаются старых норм. Обычно печь имеет габариты примерно 210х140х150 сантиметров. Этого достаточно чтоб приготовить еду и эффективно обогреть 30 м2 жилой площади. Устройство русской печки состоит из таких элементов:

1. Опечек (подпечье) – отделение для сушки дров и их хранения.
2. Холодная печурка – небольшая ниша для хранения посуды.
3. Шесток – площадка перед горнилом, на которую ставят горшок, вытащив его из печи.
4. Пол варочной камеры. Для облегчения передвижения тяжелой посуды он тщательно шлифуется и имеет уклон к устью.
5. Варочная камера (горнило) – место горения дров и приготовления пищи. Его свод имеет уклон к переду печи, чтобы горячие газы скапливались под потолком горнила и прогревали печь, особенно лежанку.
6. Перетрубье – небольшая камера над шестком, возле которой расположена дымоходная труба.
7. Душник (самоварник) – отверстие в дымоходе, в которое вставляется труба самовара. Самовары ушли в прошлое и современная русская печь обычно строится без него.
8. Вьюшка – дверца для полного перекрытия дымохода. Открыв ее, можно добраться до металлической заслонки для регулировки тяги. Заслонка перемещается, увеличивая или уменьшая сечение для прохода дыма.
9. Лежанка – площадка сзади дымохода над сводом горнила. На ней можно спать. Именно печь с лежанкой является классической русской печью.

Конструкция русской печи
