Болгарка
Использовать болгарку для штробления стен под электропроводку очень удобно. Она отлично покажет себя в работе по различным поверхностям: ей под силу и бетон, и кирпич. Приобретение алмазного диска делает резку качественной. Есть и недостатки: в процессе работы образуется очень много пыли, которую трудно вымыть, и невозможность контроля глубины распила.
И, если с первым можно справиться с помощью строительного пылесоса, то второй целиком и полностью будет зависеть от вашей сноровки. Кстати, при работе с болгаркой обязательны средства защиты: очки, респиратор и перчатки. Технология работы проста: по разметке пропиливаются продольные края углубления. Затем с помощью перфоратора с насадкой-лопаткой выдалбливается центральная часть борозды. Канавка получается ровной и красивой.
Стандарты и требования к штроблению под проводку
Прокладка линии штробы возможна только при строгом соблюдении требований и стандартов соответствующего СНиП 3.05.06-85.
Поэтому, перед началом каких-либо действий, сперва составляют подробную схему расположения электропроводки, с указанием всех точек выхода к розеткам или выключателям, осветительным приборам. На этой стадии учитывается количество крепежных элементов, которые будут удерживать кабель внутри канавки, количество материалов для заделывания выемки, необходимые инструменты.
Направление углубление выполняется строго по вертикали или горизонтали, никаких диагоналей не допускается. Исключительной ситуацией является уклон стены, но тогда штроба создается параллельно наклоненной поверхности. В конечном итоге, если понадобится повесить картину или еще чего, будет точно известно, что горизонтальная прокладка под потолком или вертикальная на основной части стены не должна быть просверлена.
Существуют утвержденные ограничения по габаритам выемки. При максимальной ширине 3 см, разрешается глубина 2,6 см. Общая продолжительность линии магистрали не должна превышать 3 м.
Обязательно нужно выдержать расстояния от: системы отопления – от 40 см, двери – 10 см, потолок или пол – свыше 5 см, рекомендовано оставлять 10 см.
Нельзя штробить несущие стены, в крайнем случае, необходимо получить разрешение от муниципальной конторы, особенно, если речь о панельном здании
Особая осторожность требуется при обработке нижних этажей, так как нижняя часть конструкции отвечает за устойчивость всего дома. Регламент перепланировки относительно данного случая может несколько различаться в зависимости от региона
Не допускается соприкосновение инструмента с железобетонной частью постройки, чтобы не снижался показатель прочности конструкции. Если не удастся избежать штробления такой основы, нужно сделать канавку неглубокой, не задевая арматурную сетку.
Штробление потолка
Когда речь идет о потолке, нужно проложить самый короткий путь к месту подключения электрического прибора.
Проработку кафеля на полу не делают, а выполняют до его укладки, то есть, на стяжке.
Необходимо защищать дыхательные пути и уши, так как во время работы выделяется много пыли, шума.
Техника штробления и порядок работ
Перейдем непосредственно к процессу штробления. Порядок работ следующий.
После разметки, сначала стенорезом делаются отверстия и ниши для подрозетников, а затем сами штробы.
Техника вырезания ниш простая. Берете машинку и сначала прикладываете к стене тот край, который находится ближе к пылеотводу.
После полного заглубления диска, пыли совершенно не будет. Конечно при наличии пылесоса.
Не забывайте, что штробление, это операция всегда связанная с большим риском для вашего здоровья. Поэтому применение минимальных средств индивидуальной защиты обязательно. Даже если пройти нужно всего несколько сантиметров.
После нарезания полос, стамеской вручную, выбиваете образовавшиеся квадратики. Для того, чтобы это сделать без перфоратора и зубила, кубики должны быть относительно небольшого размера.
Поэтому помимо периметра ниши, при двойном блоке подрозетников, проходите диском стенореза еще и по центру. А при тройном блоке и более, делаются несколько таких надрезов.
Но в любом случае, это все равно в несколько раз быстрее, чем высверливание коронкой. Она будет оптимальным вариантом только в мягких стенах – газоблок, пенобетон.
Единственный совет – использовать ее большего диаметра чем сам подрозетник. Когда вы его будете сажать на раствор, понадобится хороший зазор между подрозетником и стеной. Только в этом случае раствор или гипс будут хорошо и надежно держать коробку.
Что учесть перед тем, как начать работу?
Прежде, чем сделать штробу в стене, убедитесь, что на пути новой проводки не лежит старый кабель, а если он есть, проверьте, обесточен ли он. Определить это поможет специальный индикатор. Далее тщательно подготавливаем стены. Удаляем остатки старых обоев и других отделочных материалов, которые могут забить кожух рабочего аппарата и привести к короткому замыканию. Следующий этап – подготовка эскиза с пометками расположения будущей проводки, плана разводки выключателей и розеток.
Прежде, чем штробить зачищенные стены, при помощи рулетки и карандаша намечаем путь прокладки проводки и дополнительных элементов. Чтобы сэкономить время, используйте лазерный уровень. Если процесс работы от начала до конца выполняете лично вы, ознакомьтесь с нормативным документом СНиП 3.05.06-85, где подробно расписано, как правильно штробить стены. Выполнение прокладки проводов проводится параллельно основаниям конструкции – строго вертикально или горизонтально. Наклон штробы под углом допускается при прокладке электронных проводов в наклонных стенах (в мансардах).
https://youtube.com/watch?v=iUVW-YrqAlI
Согласно нормам, горизонтальное штробление проводится на расстоянии 150 мм от плит перекрытия, вертикальное – на расстоянии не менее 100 мм от дверных и оконных проёмов, а от газовых труб отступите не менее 400 мм. Глубина и ширина штробы – не менее 25 мм, зависит от толщины кабеля. Для кабеля толщиной 1 см на 3 жилы глубина должна составлять 3–4 см. Средняя длина штробы – 3 м. Советуем спроектировать план разводки таким образом, чтобы свести к минимуму количество поворотов штробы к выключателю и розеткам. В идеале, у вас должен получиться один поворот от распределительной коробки до розетки или выключателя. Делать горизонтальные борозды в несущих конструкциях запрещено, это правило касается всех стен панельного дома.
Основные моменты учтены, приступаем к работе, а для соблюдения техники безопасности надеваем респиратор, защитные очки, открываем форточки для проветривания. Чтобы сэкономить время на последующей перепланировке, перед финишной отделкой отметьте при помощи маркера и рулетки расстояние от углов стен и потолка до штроб, сфотографируйте полученный эскиз. Так вы будете знать, где проходит проводка, и не ошибётесь с выбором места под дюбель или гвоздь.
Лучшие штроборезы для дома и работы до 10 000 рублей
Hammer STR 150
Относительно недорогой штроборез для работ по дому и нечастых заказов. Размер диска здесь составляет 150 мм, что позволяет прорезать до 43 мм в глубину. Устройство способно прорезать паз шириной до 30 мм, чего вполне хватит для укладки фаза-ноль провода 2,5 мм2. На корпусе имеется блокиратор кнопки запуска, который упрощает работу при пропиле длинных штроб (не нужно постоянно жать на пуск).
Двигатель получил встроенную защиту от перегрузки: при достижении критический нагрузки устройство отключается во избежание поломки двигателя. Здесь есть функция плавного запуска, которая снижает пусковую нагрузку на двигатель. Также благодаря ей нет сильных рывков, поэтому прибор не вырвет из рук. Весит устройство 5,5 кг — для штробореза это немного. У основания расположен патрубок, к которому можно подключить пылесос.
ЗУБР ЗШ-П45
Модель отечественного производства для штробления бетона, кирпича и ракушечника. Здесь комплектация побогаче, да и в принципе устройство для более серьезных работ. Мощность штробореза составляет 2100 Вт, что позволяет ему работать с кругами размером 180 мм. Заглубляться в бетон он может до 45 мм. При этом ширина штробы может быть от 4 до 35мм
Обратите внимание, что здесь продольное расположение двигателя. Какого-то большого отличия по мощности между продольным и поперечным расположением двигателя нет, но для некоторых строителей продольным пользоваться привычнее, так как такое же расположение у болгарок и сабельных пил
Как и у предыдущей у этой модели есть функция плавного пуска, поэтому при включении нет рывков — это особенно важно для тяжелых устройств (это весит 8 кг)
Здесь есть быстрый доступ к угольным щеткам, благодаря чему их можно самостоятельно заменить, не обращаясь в сервисный центр
Как и у предыдущей у этой модели есть функция плавного пуска, поэтому при включении нет рывков — это особенно важно для тяжелых устройств (это весит 8 кг). Здесь есть быстрый доступ к угольным щеткам, благодаря чему их можно самостоятельно заменить, не обращаясь в сервисный центр. В комплект входят два ключа, 8 наборных шайб и два прижимных фланца
Отметим, что производитель дает гарантию на эту модель в 5 лет
В комплект входят два ключа, 8 наборных шайб и два прижимных фланца. Отметим, что производитель дает гарантию на эту модель в 5 лет.
Интерскол ПД-230
Этот прибор подойдет тем, кто планирует сделать монтаж проводки своей основной работой. Здесь стоят два диска диаметром 230 мм, которые позволяют прорезать до 65 мм. Такая штроба может понадобиться при укладке жгута из трех фаз и ноля. Ширина паза может достигать 41 мм. Однако большой размер дисков привел к серьезным габаритам и весу устройства почти в 11 кг. Учитывайте, что, работая таким агрегатом, придется частенько делать перерывы, чтобы руки отдыхали.
Пользователи отмечают, что здесь хорошо организована система пылеудаления (пыль летит только вначале, когда диск вгрызается в стену). Функция плавного пуска ограничит пусковой ток и нагрузку на двигатель. Верхняя рукоятка регулируемая, поэтому ее можно настраивать как угодно, в зависимости от выполняемой работы. Также отметим, что здесь у основания подошвы стоят нескользящие ролики, благодаря которым удобно «ехать» по стене во время штробления. В целом это отличный аппарат за свои деньги. Плюс почти в каждом большом городе есть сервисный центр Интерскол.
Калибр ШТБЭ-2600
Еще один тяжеловес, но теперь от компании Калибр. Весит он 10,5 кг, но это обуславливается тем, что его мощность составляет 2600 Вт, а размер дисков 230 мм. Глубина пропила максимально составляет 65 мм, а ширина 40 мм. Здесь есть блокиратор кнопки запуска: он одновременно предотвращает самопроизвольный запуск и позволяет зажать кнопку пуска во время работы, чтоб не держать ее пальцами. Дополнительная рукоятка может устанавливаться или вертикально, или горизонтально, в зависимости от того, как кому удобно работать.
Здесь также имеется функция плавного запуска, поэтому при включении устройство не вырвет из рук. В комплекте идут шестигранный и имбусовый ключи для замены кругов. К сожалению в карточке товара не указывается количество наборных шайб для изменения размера ширины штробы, поэтому данную характеристику нужно уточнять непосредственно у продавца. Для удобства ведения по стене на корпусе имеются нескользящие ролики.
Что еще нужно иметь в доме:
- Ремонт своими руками: выбираем недорогой хороший шуруповерт
- Сверлите, Шура: рейтинг лучших сетевых дрелей
Основные правила
Штробление стен под проводку относится к черновым работам капитального ремонта, следовательно, такая работа должна быть подчинена определенным правилам:
Штробить можно только вертикально. Вся проводка ведется по потолку, поэтому даже если на одной стене располагается несколько розеток или выключателей – к каждой из них подводится отдельная штроба. Ни горизонтальные, ни диагональные штробы не допускаются
Важно знать. В случае соблюдения этого правила вы всегда будете знать, в каком месте стены нельзя сверлить отверстие, чтобы не попасть в провод.
Кабель или провод в стене укладывается только в трубу или гофротрубу, ширина штробы при этом должна обеспечивать монтаж креплений трубы внутри, а глубина на 10 мм больше диаметра трубки
Это обеспечит надежную фиксацию слоя штукатурки сверху. Прокладка провода внутри ПВХ или гофротрубы обеспечивает в дальнейшем возможность замены кабеля без разборки стен. Важно знать. Минимальный Ø гофротрубы 16мм, следовательно минимальная глубина штробы должна составлять 26 мм.
Если есть необходимость проведения нескольких труб, то штроба может становиться шире, но не глубже.
Согласование с управляющей компанией на штробление стен под проводку требуется только в случае проведения работ в панельном доме на несущей стене без штукатурки. Если слой штукатурки позволяет сделать в ней штробу, не касаясь самой плиты – согласования не нужно.
Основные правила и ограничения
В штробы укладываются коммуникации, которые не требуют систематического обслуживания, а по размеру не превышают 30% толщины стены.
Важно! По общепринятым строительным нормам штробление несущих стен и плит перекрытий в панельных домах запрещено, так как это может ухудшить несущие свойства всей конструкции и повредить слой, защищающий внутреннюю арматуру от коррозии. В монолитных домах глубина канала не может доходить до глубины залегания арматуры.
Запрещено штробить по диагонали, разводка осуществляется либо горизонтально, либо вертикально. Наклон допускается только в случае параллельной наклонным стенам прокладке.
Горизонтальное штробление выполняется на расстоянии 15 см от плит перекрытия.
Удалённость прокладки вертикальной штробы от имеющихся дверных и оконных проёмов и углов — не менее 10 см, а от труб газа — 40 см.

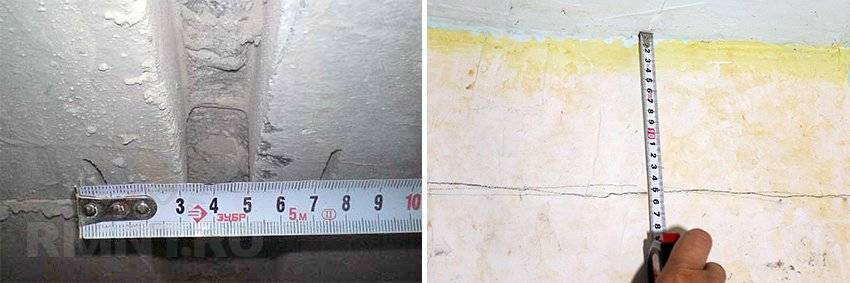

Глубина и ширина канала должна равняться 2,5 см, а максимальная длина — не более трёх метров.
Допускается только один угол поворота штробы от коробки и до конечной точки.
Запрещается проделывать каналы и полости в стенах, сопряжённых с лестнично-лифтовым узлом.
В несущих перегородках штроба прокладывается максимально короткими путями.
Как правильно штробить: особенности технологии
Неправильное штробление, в принципе, очень тяжело себе представить, но всё же есть вероятность проделать лишнюю работу и увеличить расходы – излишне глубокие борозды, которые тянут за собой излишний расход материала на заделку штроб
На это стоит обратить внимание. Необходимо изучить элементарные принципы, дабы ускорить и облегчить процесс
Самое главное в штроблении — это соблюдать технику безопасности при работе с инструментом. Учитывайте, что при работе возникает большое количество пыли, которая затрудняет дыхание и летит в глаза, к тому же большие и маленькие осколки, вылетающие из-под круга или зубила, могут нанести травмы. Именно поэтому необходимо надевать защитные очки и перчатки. Следует помнить о пыли и использовать респиратор.
Следует также помнить о скрытых старых коммуникациях, особенно о проводке. Лучше всего старую проводку вообще обесточить и «похоронить». Важный момент — это скрытые коммуникации водоснабжения. Лучше всего, если у вас будет чертёж-схема. Если же её нет, тогда лучше перекройте все водоснабжение.
Существует две основных разновидности инженерных систем, которые скрывают, укладывая в борозды. Это трубы для системы водоснабжения или отопления и электропроводка. Отличаются они технологией и глубиной укладки в штробы. Изучим эти технологии по порядку и сначала рассмотрим штробление под электропроводку.
Порядок работ и правила расположения штроб
Подготовительный этап включает составление плана для будущей прокладки кабеля. Руководствуйтесь следующей пошаговой инструкцией:
- Выберите месторасположение выключателей, розеток и стационарных светильников, к которым будут прокладываться провода. К последним относятся потолочные люстры, встроенные лампы, настенные бра.
- Создайте схему построения проводки: нужно четко понимать, откуда и куда будут идти провода, питающие электрические установки.
- Созданную схему следует отобразить на стенах и потолке. Пригодится простой карандаш или яркий маркер. Отметьте точки расположения перечисленных выше приборов, проведите от каждого вертикальные линии, перпендикулярные смежной плоскости (или горизонтальные для потолочных люстр и встроенных светильников).
- В местах соприкосновения линий нужно установить распределительные боксы. В каждой комнате должна быть минимум одна распаечная коробка. Все они соединяются по горизонтальной плоскости и подключаются к электрическому шкафу.
- Во всех точках, где будут сверлиться отверстия для электроустановочных изделий и проводов, не должно быть прочей проводки (например, старой). Чтобы убедиться в отсутствии, воспользуйтесь специальным детектором проводки. Если рядом есть электрическая линия или каркас, то сдвиньте его, внеся изменения в структурный план проводки.
- Когда все будет перенесено на стены и потолок с учетом корректировок, то можно переходить к штроблению стен. Для начала изготавливаются отверстия для коробок, используемых для крепления розеток и распределительных боксов. Затем они соединяются штробами (канавками).
- Когда все будет подготовлено под установку проводки, необходимо выполнить замеры и перенести их в план.
Затем можно переходить к процессам укладки и фиксации кабеля внутри штроб. Не будет лишним перед монтажом повторно убедиться в целостности изделия (изоляции). Затем данная проверка повторяется после завершения прокладки. Подойдет специальный прибор мегаомметр или обычный тестер, используемый для прозвона жил. Затем штробы заделываются цементным раствором и кабель обязательно повторно прозванивается тестером.
Правила прокладки штроб своими руками
Вбивая в стену гвоздь для размещения зеркала, полки или картины, предварительно убедитесь в отсутствии спрятанных проводов. Если это делается в новой квартире или доме родственника, то на руках вряд ли будет документальная регистрация проводки со схемой расположения кабеля. Поэтому приняты определенные правила и нормы. Профессиональный электрик, глядя на розетку или выключатель, мысленно определит, где располагаются провода, питающие устройство. Благодаря этому он избежит нарушения целостности проводки, когда будет вбивать в стену гвоздь.
Планируя расположение штроб под кабель, соблюдайте простые правила:
- Канавки должны быть расположены строго перпендикулярно стенам и потолку – по горизонтали и вертикали. Наклонные участки проводки могут размещаться исключительно на мансардных этажах, где параллельно кровле установлены скосы. В остальных случаях – строго поперек или вдоль стен.
- Размещайте штробы без пересечения друг с другом.
- Размещая проводку под потолком, двигаясь от угла между плитой перекрытия и стеной, нужно делать отступ 150-200 мм.
- Отступ от другого угла, дверных и оконных проемов должен составлять не менее 100 мм.
- Средний отступ от канализационных и водопроводных труб, газовых линий равняется 500 мм.
Особенности железобетонных стен
Перечисленные ранее правила являются универсальными независимо от материалов, из которых сделаны стены. В зависимости от структуры поверхности добавляются определенные особенности. В железобетонных изделиях имеется арматура, которую категорически нельзя разрезать.
Габаритные размеры будущей штробы напрямую зависят от глубины залегания арматуры в железобетонных блоках. Для поиска металлического каркаса подойдет обычный детектор проводов. Редко для панельных домов делают малые углубления, затем проводка в большей степени прячется не внутри стены, а под толстым слоем шпаклевки (штукатурки).
Второй вариант – воспользоваться методом открытой прокладки, закрепив вдоль стен и потолка кабель-каналы или выбрав ретро-проводку. Штробить железобетонные стены допускается при наличии специального разрешения, выдающегося проектной организацией, занимавшейся конструированием жилого здания.

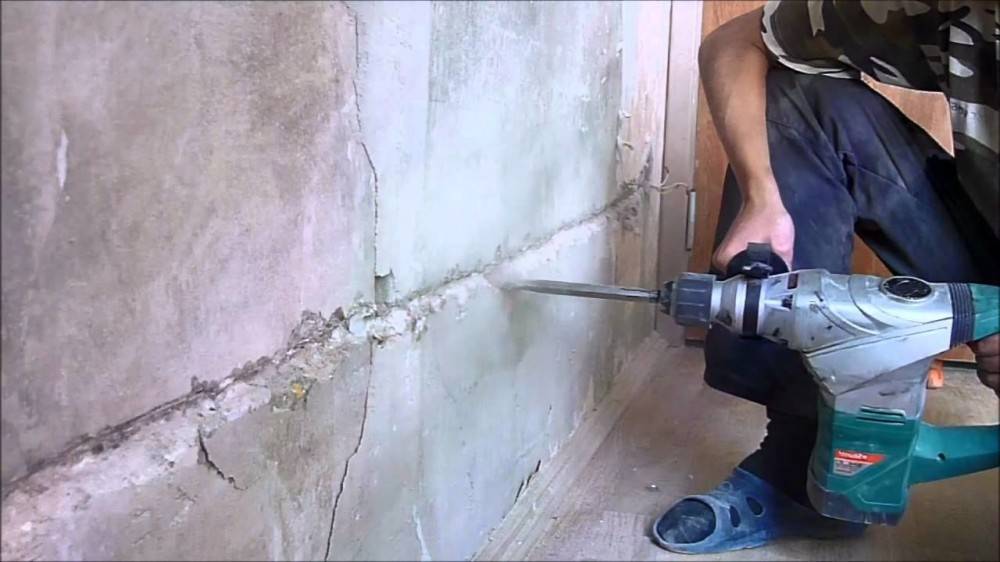

Этапы штробления стены перфоратором
После выполнения разметки приступают к штроблению. Сначала вдоль уже размеченных линий просверливают ряд отверстий, расстояние между ними должно составлять 1.5-2 см. После сверления с перфоратора снимают сверло, вместо него ставят другую насадку – лопатку. Инструмент переключают в режим удара, просверленные отверстия соединяют друг с другом. На гипсовых стенах соединение выполняют при помощи сверла.
При штроблении перфоратором рекомендуют работать аккуратно, ровно и без рывков. Если неправильно наклонить лопатку, можно отбить часть стенки. У многих владельцев этого инструмента имеется специальная насадка для проделывания штробов, тогда заранее просверливать в стенах отверстия нет необходимости. Приступая к работе, надо иметь в виду, что сделать все точно и как положено могут только опытные профессионалы. После штробления приступают к выполнению гнезд для подрозетников. Для этого понадобится специальная коронка.
Эти детали изготавливают с разной напайкой, в зависимости от того с какой стеной придется работать:
- для бетонной— алмазная;
- для кирпичной – победитовая.
Сначала надо применять сверло, которым на месте намеченных подрозетников делают центровочные отверстия. На перфоратор устанавливают коронку для проделывания более глубокого диаметра. Если углубление дается с трудом, сверлом по всей окружности будущего гнезда делают маленькие отверстия. Потом опять вставляют коронку и продолжают работать.
При проделывании отверстий коронкой с алмазной напайкой не рекомендуют использовать инструмент в режиме удара. Как только гнездо будет готово, вместо коронки ставят лопатку или сверло, чтобы в гнезде убрать остатки материала.
Далее приступают к заделке проштробленных канавок. Некоторые предпочитают прятать проводку в защитную гофрированную трубку. Заделывать канавки желательно раствором, которым штукатурили стены. В таком случае места заделки штроб не будут отличаться. Прежде чем начинать штукатурить, канавки тщательно обрабатывают пылесосом, потом проходят по ним кистью и загрунтовывают. Если из них ничего не выпирает, заделывают штукатуркой.
Чем и как сделать штробы в стенах
Профессиональный штроборез обеспечивает наилучшее качество. При отсутствии применяются перечисленные способы. У них различные трудоёмкость, объём выполненного труда и качество результата. Чтобы сделать штробление бетона или других видов стен, выбирать нужно более удобный вариант.
Болгарка УШМ
Болгаркой делают ровные края для штроба в бетоне. Применяют конструкцию с двумя параллельными дисками по ширине, которая должна быть равна ширине углубления. Болгаркой при штроблении бетона прорезают стену, делая нужную глубину. В результате получаются края канавки. Теперь нужно выбрать середину. Это можно сделать молотком и зубилом. Также берут для этого дрель или перфоратор. В последнем случае получится качественное углубление. Использование болгарки вместе с перфоратором предпочтительнее, однако тогда образуется особенно много пыли при штроблении.

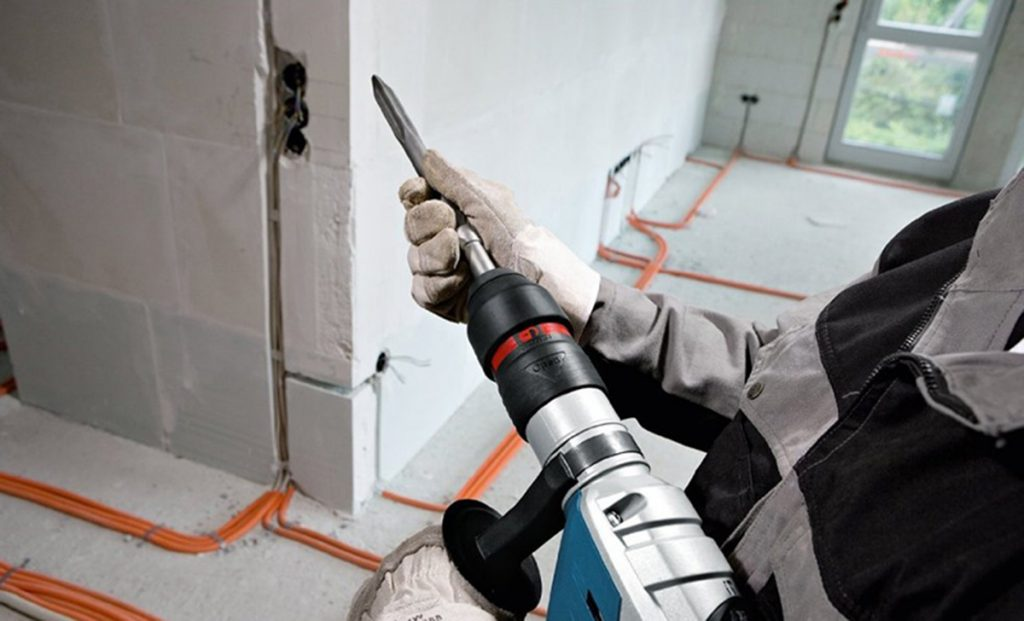

Перфоратор
Перфоратор выпускается в профессиональном или любительском варианте. Это ещё один вариант того, чем штробить бетонную стену под проводку. У него имеются различные насадки, из которых выбирают подходящую. При работе используют ударную функцию инструмента или вращение. Перфоратор позволяет делать работу качественно и точно. Удобно использовать насадки с коротким и длинным буром, а также лопатку.
Молоток и зубило
Этот вариант распространён. Углубления делают после нанесения пометок на стене. Обрабатывая участок стены вдоль линии зубилом делают углубления. Затем ставят лезвие перпендикулярно линии и наносят сильные удары, выбивая верхний слой стены. После этого углубления увеличиваются до глубины 25 мм на всём протяжении.
Молоток и зубило подойдут специалистам, владеющим этими инструментами. Сделать ровный штроб таким способом очень трудно. Кроме низкой точности, при пробивании канавок длиной несколько метров, при таком способе действий расходуется много времени и сил. Это эффективно только тогда, когда стена сделана из относительно податливого материала, например, при штроблении газобетона. Это разумно, например, если слой штукатурки достаточно толстый. Здесь показан наиболее простой способ, как сделать штробу в бетоне.
Дрель
Часто применяется дрель. Её использование будет хорошим бюджетным способом. Для работы необходимо приготовить прочные свёрла нужной толщины.
Чтобы создать канавки, сначала делают неглубокие отверстия, идущие вдоль линии. Их располагают близко друг от друга — на 1-1,5 см. Намечают место канавки. Нужно закончить работу молотком и зубилом. Ими углубляют штробу до нужного уровня. Это хороший вариант, как проштробить стену почти без пыли.
Этим способом создают штробы в различных стенах, в том числе бетонных. Однако аккуратность канавок в этом случае будет недостаточной. На создание придётся потратить много сил.
Как сделать штробу в бетонной стене
Основным документом, регулирующим особенности выполнения штроб в бетонной стене любым инструментом, является СНиП 3.05.06-85. В нем указаны правила создания электрической проводки, все расстояния и основные требования по безопасности. Проигнорировав их, можно не только поставить под угрозу комфорт и безопасность проживания людей в помещении, но и быть оштрафованным.
Перед началом работ нужно все тщательно разметить, определить места прохождения проводок, монтажа розеток, выключателей и других элементов. Монтаж выполняется с учетом требований, указанных ниже.
Нормативные требования СНиП для штробления стен под проводку:
- Нельзя штробить несущие стены.
- Каналы нужно прокладывать параллельно конструктивам: горизонтально или вертикально, по диагонали штробить нельзя.
- Расстояние между потолком и штробой должно составлять минимум 15 сантиметров.
- До газовой трубы должно быть расстояние минимум 40 сантиметров.
- Глубина штробы – не более 2.5 сантиметров.
- Прежде, чем прокладывать новую проводку, нужно проверить стены на наличие старой (если это не новострой).
- Штробы прокладываются исключительно вертикально/горизонтально, никаких косых линий не допускается. Исключением может стать необходимость прокладки проводки на стенах с уклоном (мансарда, к примеру), когда магистраль можно вести параллельно наклону стены.
- Поворачивать штробу между двумя точками можно лишь единожды: каждый поворот представляет собой перегиб кабеля, который сильнее греется в таких местах. И если поворотов будет очень много, повышается опасность эксплуатации.
- По размеру штробы должны быть такими: по ширине 3 сантиметра максимум, по глубине не более 2.6 сантиметров. Общая длина магистрали от распределительной коробки до точки не должна быть больше 3 метров.
- Оптимальные отступы: от батарей и газовых труб 40 сантиметров, до двери 10 сантиметров, от пола – минимум 5 сантиметров (но лучше 10).
- Запрещено в процессе штробления касаться железобетонных конструкций, если же это делать, то так, чтобы не задеть арматурный каркас и с минимальной глубиной канавки.
- Штробить внутренние несущие стены запрещено, на первых этажах работы выполняют очень аккуратно, так как тут стены держат все здание.
- Штробление в потолке реализуется с расчетом наиболее короткого пути до точки освещения.
- Прорезать канавки в напольных плитах запрещено. Когда проводят магистраль по полу, то делают ее в бетонную стяжку, которая заливается с учетом необходимости прокладки борозд.
- В процессе выполнения работ обязательно заботятся о средствах личной защиты – для этих целей подойдут респиратор или маска.
Чем и как сделать штробы в стенах
Профессиональный штроборез обеспечивает наилучшее качество. При отсутствии применяются перечисленные способы. У них различные трудоёмкость, объём выполненного труда и качество результата. Чтобы сделать штробление бетона или других видов стен, выбирать нужно более удобный вариант.
Болгарка УШМ
Болгаркой делают ровные края для штроба в бетоне. Применяют конструкцию с двумя параллельными дисками по ширине, которая должна быть равна ширине углубления. Болгаркой при штроблении бетона прорезают стену, делая нужную глубину. В результате получаются края канавки. Теперь нужно выбрать середину. Это можно сделать молотком и зубилом. Также берут для этого дрель или перфоратор. В последнем случае получится качественное углубление. Использование болгарки вместе с перфоратором предпочтительнее, однако тогда образуется особенно много пыли при штроблении.
Перфоратор
Перфоратор выпускается в профессиональном или любительском варианте. Это ещё один вариант того, чем штробить бетонную стену под проводку. У него имеются различные насадки, из которых выбирают подходящую. При работе используют ударную функцию инструмента или вращение. Перфоратор позволяет делать работу качественно и точно. Удобно использовать насадки с коротким и длинным буром, а также лопатку.
Молоток и зубило
Этот вариант распространён. Углубления делают после нанесения пометок на стене. Обрабатывая участок стены вдоль линии зубилом делают углубления. Затем ставят лезвие перпендикулярно линии и наносят сильные удары, выбивая верхний слой стены. После этого углубления увеличиваются до глубины 25 мм на всём протяжении.
Молоток и зубило подойдут специалистам, владеющим этими инструментами. Сделать ровный штроб таким способом очень трудно. Кроме низкой точности, при пробивании канавок длиной несколько метров, при таком способе действий расходуется много времени и сил. Это эффективно только тогда, когда стена сделана из относительно податливого материала, например, при штроблении газобетона. Это разумно, например, если слой штукатурки достаточно толстый. Здесь показан наиболее простой способ, как сделать штробу в бетоне.
Дрель
Часто применяется дрель. Её использование будет хорошим бюджетным способом. Для работы необходимо приготовить прочные свёрла нужной толщины.
Чтобы создать канавки, сначала делают неглубокие отверстия, идущие вдоль линии. Их располагают близко друг от друга — на 1-1,5 см. Намечают место канавки. Нужно закончить работу молотком и зубилом. Ими углубляют штробу до нужного уровня. Это хороший вариант, как проштробить стену почти без пыли.
Этим способом создают штробы в различных стенах, в том числе бетонных. Однако аккуратность канавок в этом случае будет недостаточной. На создание придётся потратить много сил.
Штроборез – что это за инструмент?
Штроборез – профессиональный инструмент, используется для штробления стен под проводку. Это усовершенствованная модель болгарки, которая применяется электромонтажниками. В устройство монтируются два алмазных диска, благодаря которым получается точная линия надреза с возможностью регулировки расстояния и ширины штробы. Режущие диски закрыты специальным кожухом. Они перекрывают место контакта со стеной.
Штробление штроборезом
В штроборезе предусмотрен отвод, в который вставляется шланг от строительного пылесоса. Благодаря всасыванию, обеспечивается штробление без пыли. После того, как сделаны срезы по всей длине штробы, излишки бетона, кирпича удаляются при помощи перфоратора. Недостаток у такой техники только один – высокая цена. Если за отечественный инструмент Интерскол вы отдадите 4500–5000 рублей, то за марки зарубежного производства (Bosch, Makita, Metabo) вам придётся выложить в среднем 30 000–55 000 рублей, в зависимости от того, из чего сделан корпус.
Ошибки при выполнении работ
Электротехнические работы всегда требуют особого внимания. Недосмотры и головотяпство могут привести и к пожару, и к поражению током. Если вы не уверены в своих силах, сомневаетесь, проконсультируйтесь у знающего человек или пригласите специалиста. Но, если рука тверда, а разум ясен – то смело вперёд.
Есть ряд распространенных ошибок, допустить которые может не только новичок, но и опытный домашний мастер.
Рассмотрим их:
- покупать надо только качественные товары – как известно, скупой платит дважды;
- брать расходники и материал с запасом – возможен брак, неправильный расчёт, причём это может случиться в самый неподходящий момент: магазин закрыт, а если и открыт, то, что надо закончилось;
- отсутствие схемы разводки или вариант «на глазок»;
- канавка получилась слишком глубокой – придется увеличить количество гипсового раствора;
- игнорирование использования индикаторов старой проводки – поражение током обеспечено;
- проверять тестером наличие фазы при монтаже выключателя – если вы разорвете ноль, то, в фазном всегда будет ток, даже если тумблер выключен;
- неверный подбор сечения кабеля – не справится с нагрузкой;
- штробление «по косой» – запрещено;
- использование перфоратора или штробореза на неподходящем покрытии – например, гипсокартон или дерево. Или зубило и молоток – на бетонном. Критичного ничего в этом нет, но со стороны выглядит смешно;
- несоблюдение мер личной безопасности – может привести к нанесению вреда здоровью;
- использование неисправного инструмента или дешёвых комплектующих к ним – приведет к преждевременному износу аппарата.
Прежде, чем приступать к штроблению, ознакомьтесь со всей информацией о правилах проведения подобных работ, нарисуйте схему, убедитесь, что каждый выключатель, каждая розетка присутствуют в нужном количестве и на нужном месте. Не скупитесь на покупку качественных материалов. Расходники приобретайте с запасом. Не забудьте о собственной безопасности, приобретите защитные очки и респиратор. Трезво оцените свои силы, обдумайте все нюансы предстоящих работ и только, если твердо уверены, что справитесь, приступайте. Существует и другой вариант: пригласить проверенного специалиста, который сделает всю необходимую работу «без шума и пыли». В любом случае, владение информацией позволит вам владеть ситуацией.
В каких случаях штробят стены под проводку

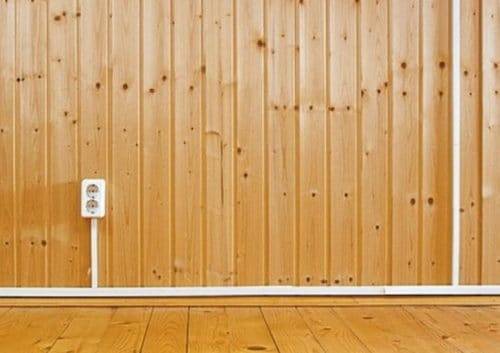

Проводка подразделяется на 2 типа: внутреннюю и наружную. Внутренняя монтируется внутри зданий и сооружений. Наружная проводка в основном применяется для прокладки по внешним стенам строений. Внутренняя в свою очередь делится на открытую и скрытую. Для открытой используют трубы, рукава, короба. Скрытую в основном используют для пола и стен.
Прокладка бороздок необходима при изношенности проводки, переносе щитов распределения энергии, необходимости установки дополнительных электровыключателей и электророзеток, монтаже приборов с большим потреблением электроэнергии.
Прокладка электропроводов
Выводы и полезное видео по теме
Для лучшего представления о штроблении стен предлагаем посмотреть на работу мастеров с различным инструментом и узнать практические советы о многочисленных нюансах, которые могут возникнуть в процессе монтажа проводки.
Если вы сомневаетесь, какой инструмент выбрать для штробления, предлагаем изучить мастер-класс со сравнением работы перфоратора, болгарки и штробореза:
Несмотря на шумность, перфоратор остается одним из самых востребованных строительных инструментов для выполнения штроб. Подробней о принципах работы с этим инструментом – на следующем видео:
Болгарка – отличный прибор для создания ровных каналов. А минимизировать количество пыли поможет установка защитного кожуха с пылеотводом:
Как сделать ручной штроборез для работы с газо- и пеноблоками:
Если же предоставленные примеры не вдохновили вас на самостоятельное штробление стен, всегда можно вызвать мастера с профессиональным оборудованием, чтобы он сделал сеть каналов и развел по ним провода.
Имеете опыт штробления стен? Поделитесь с нашими читателями практическими навыками и советами. Пожалуйста, оставляйте и задавайте интересующие вас вопросы. Блок для обратной связи расположен ниже.
