Обогрев труб водопровода греющим саморегулирующимся кабелем

Инструкции по монтажу саморегулирующегося кабеля

Вариантов укладки кабеля множество – выбор зависит от места и условий монтажа. При устройстве домашних автономных коммуникаций чаще всего приходится утеплять трубы, поэтому остановимся более подробно на описании процессов внутреннего и вешнего монтажа кабеля на трубопровод.

Вариант #1 – внутренняя установка

Монтаж греющего кабеля внутри водопроводной или канализационной трубы производят по разным причинам. Основная – невозможность фиксации из-за того, что трубопровод уже лежит в траншее и закрыт слоем грунта.

Конечно, такой тип установки имеет некоторые минусы:

• использование дополнительной детали – тройника;
• снижение свойств кабеля из-за налета, который появляется через какое-то время (зависит от характеристик воды);
• уменьшение диаметра трубы, дополнительное препятствие на пути перемещения воды;
• ограниченная длина и предпочтительное использование на прямых участках.

Важный момент: самрег заводят только через специальный тройник, запорной арматурой при подключении нагревательных систем пользоваться запрещено!

Производить ремонт или замену кабеля легко, все действия выполняются через тот же тройник. Главный плюс в том, что при внутреннем монтаже соприкосновение кабеля с жидкостью напрямую приводит к увеличению силы нагрева – отсюда прямая экономия

Инструкция по применению готового комплекта:

• подключение к кабелю всех функционально важных деталей (оформление оконцовки, присоединение кабеля питания);
• врезка в трубу тройника со свободным отводом для кабеля;
• заводка кабеля внутрь трубы на определенную длину;
• герметизация узла с помощью проходных элементов или накидных гаек.

Не рекомендуется вставлять самрег в трубу, сечение которой менее 40 мм – это повлияет на скорость и объем перемещаемой жидкости.

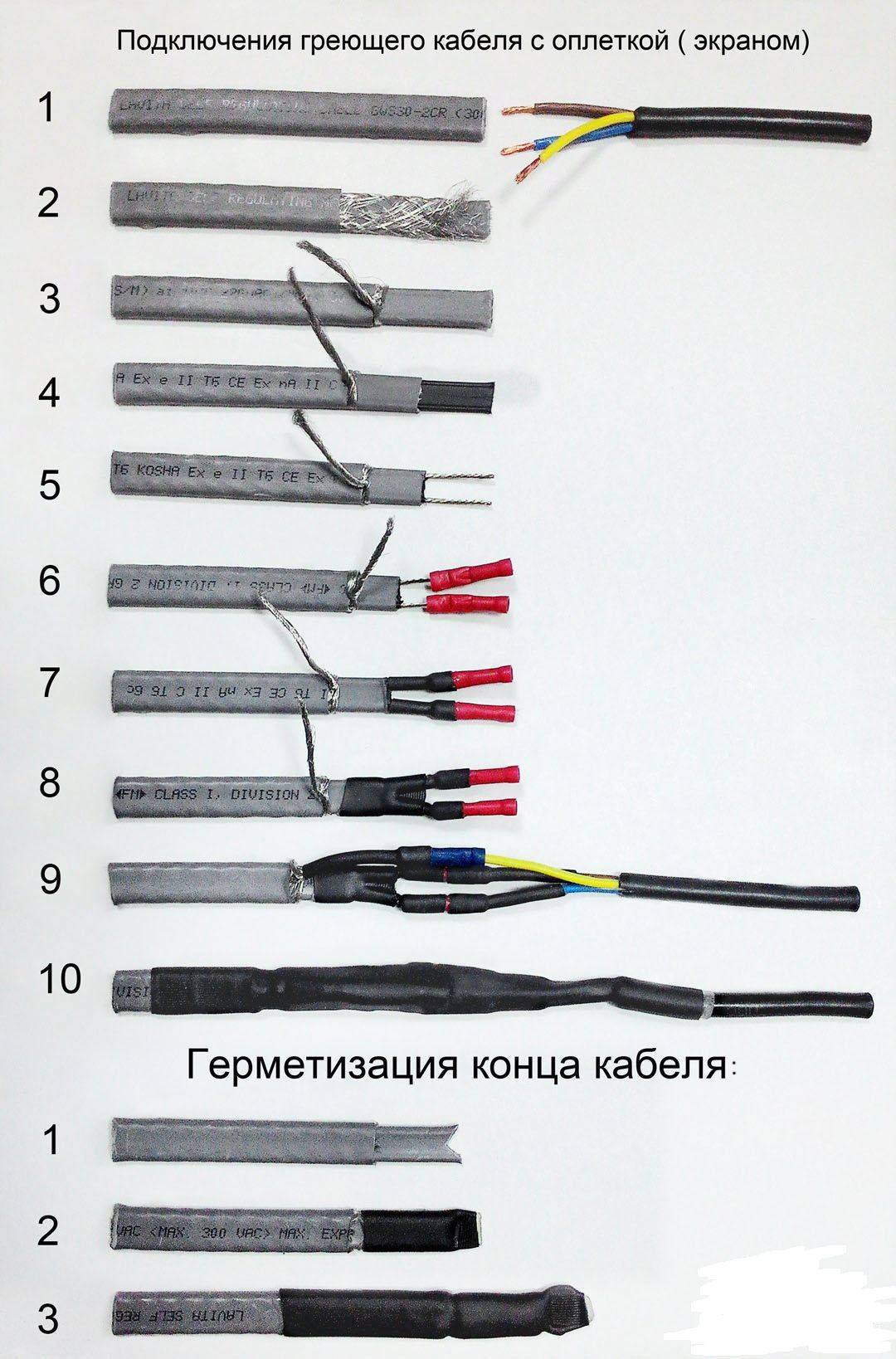

Как подготовить кабель и надеть концевую муфту, можно увидеть в следующей инструкции:

Галерея изображений

Фото из

Этап 1 – удаление изоляции и оплетки

Этап 2 – обсадка конца кабеля

Этап 3 – подклейка конца муфты

Этап 4 – обсадка колпачка феном

Сейчас кабель полностью готов к монтажу внутрь водопровода или канализационной трубы.

Вариант #2 – наружная установка

Внутрь трубы, особенно узкого сечения, больше одного кабеля вставлять не рекомендуется, а с наружной стороны можно разместить от 1 до 4 саморегулирующихся кабелей. Одного обычно хватает для трубы небольшого диаметра (40-50 мм), а от 2 до 4 штук используют для больших труб, расположенных в зонах низкой температуры.

Для коммуникаций, помещенных в грунт, часто применяют «золотую середину» – два кабеля, идущих параллельно вдоль противоположных сторон.

Для фиксации используют алюминиевый скотч, предназначенный для увеличения теплоотдачи и одновременной защиты. Однако иногда требуется более прочное крепление – на стяжки. Если на фрагмент трубы падают прямые лучи солнца, рекомендуется использовать устойчивые к УФ излучению стяжки черного цвета.

Тип укладки выбирают в зависимости от необходимой степени обогрева – спиральный или линейный. Для спирального монтажа достаточно одного кабеля

Спиральный способ охватывает максимальную площадь поверхности трубы. Чем меньше шаг между оборотами кабеля, тем эффективнее нагревание. Средний интервал – 5-6 см. Спираль по длине больше, чем линейно уложенный кабель, примерно в 1,7-1,8 раза. В качестве крепежа используется монтажная лента.

Инструкция по укладке:

1. Расположение кабеля по всей длине участка трубы, требующего подогрева, линейным или спиральным способом.
2. Обмотка по ходу монтажа соединительных узлов, вентилей и другой запорной арматуры.
3. Фиксация монтажной лентой (алюминиевым скотчем, стяжками).
4. Теплоизоляция «в рукав».

Последний пункт – обязательный. Благодаря утеплителю выделяемое кабелем тепло сохранится в зоне трубопровода. Вид и толщину теплоизоляции выбирают, ориентируясь на тип трубопровода и внешние условия.

Предположим, для укладки водопровода в траншею помимо греющего кабеля потребуется изоляция 25-30 мм в толщину – пенопластовая «скорлупа», экструзионный пенополистирол или базальтовая вата.

Инструктаж по подключению обогрева

В действительности разобраться в том, как установить греющий кабель своими руками, несложно. Устанавливать такой элемент можно как на пластиковый, так и чугунный водопровод. Сначала выполняются подготовительные работы. Кроме того, нужно приобрести все необходимые инструменты и материалы.

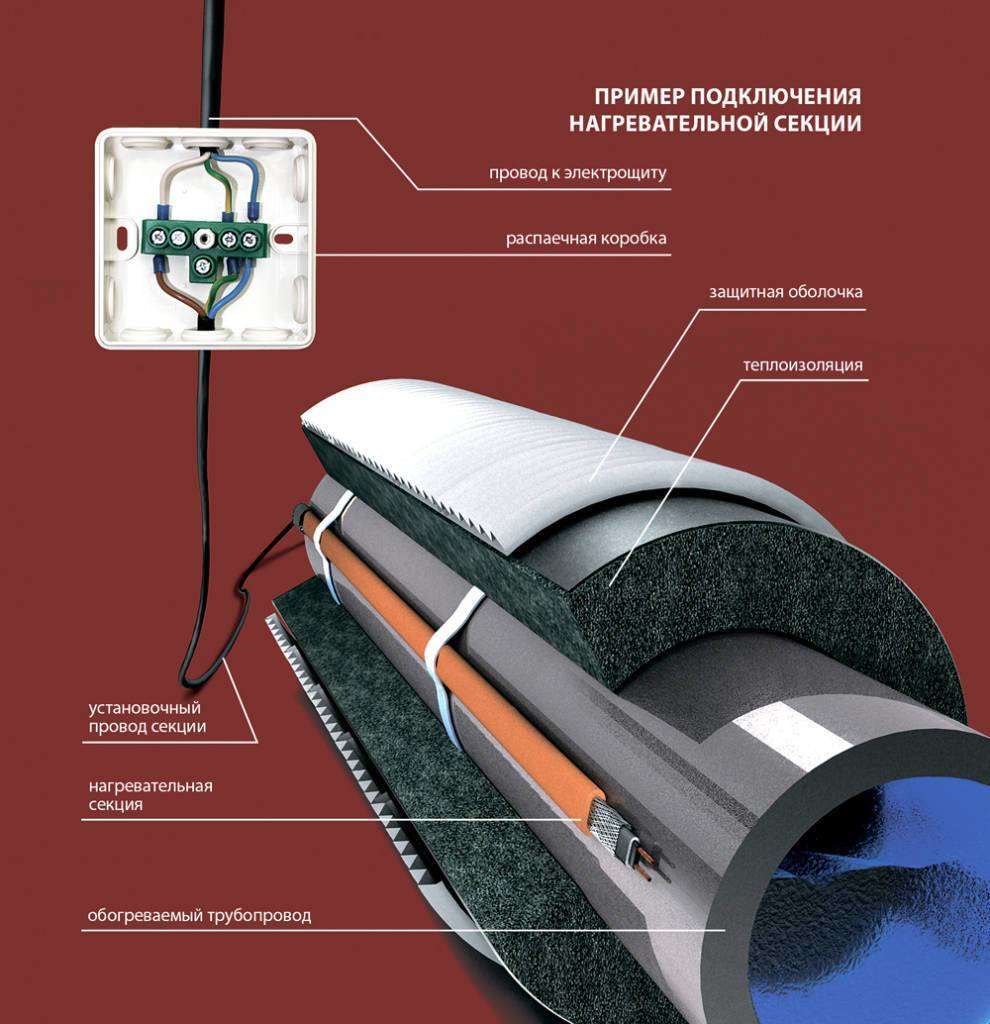

Сначала монтируется греющий кабель, схема подключения часто указывается производителем в документации, прилагающейся к обогревательному элементу. Следующим этапом монтажа такой системы является установка кожуха для защиты. В последнюю очередь проводится подключение кабеля к сети и проверка его работы. Кроме того, можно произвести монтаж греющего кабеля внутри трубы. Это повысит его эффективность.

Подготовительные работы

Нужно сразу приобрести все необходимые для монтажа инструменты и материалы, в т.ч.

• соединительные гильзы;
• плоскогубцы;
• рулетка;
• кримпер;
• строительный фен;
• монтажные нож и скотч;
• кусачки;
• термоусадочные трубки.

После этого следует провести концевую заделку. Свободный конец, который не будет подключаться к сети, нужно освободить от защитной изоляции и обрезать ступенькой. После этого необходимо изолировать ее термоусаживаемую трубку. Некоторые системы уже подготовлены к установке.

Данный вариант более удобный, поэтому его рекомендуют людям, которые хотят установить подогревающий кабель правильно, но не имеют опыта проведения подобных работ.

Крепление кабельной системы

Наиболее простой вариант расположения – прямолинейный. В этом случае кабель фиксируется параллельно трубе. Данный вариант крепления подходит для подогрева расположенных внутри помещения труб, которые дополнительно будут прикрываться слоем утеплителя. В этом случае термическому воздействию подвергается только небольшая часть трубы, но этого будет достаточно, чтобы внутри нее не образовывался лед.

Пользуясь таблицей можно быстро подобрать длину шага для прокладке кабеля по трубе.

В этом случае на трубе располагаются сразу несколько кабелей. Такой вариант рекомендован, если труба даже при дополнительном монтаже теплоизоляционного слоя будет подвергаться воздействию повышенных температур в зимний период. За счет такого расположения нагревательных элементов достигается более равномерное прогревание.

Для фиксации следует использовать металлическую скотч-ленту. При монтаже прямолинейным способом он фиксируется лентой по всей протяженности. При укладке нагревательного элемента навивным методом для фиксации труба обвивается с шагом не менее 30 см.

Часто саморегулирующий греющий кабель устанавливается навивным способом. В этом случае проводник оборачивается вокруг трубы с соблюдением шага 20-50 см. Этот метод обеспечивает хороший прогрев трубы, но приводит к увеличению расхода элемента.

Крепление защитного кожуха

После того как саморегулирующийся кабель будет установлен, можно приступать к формированию утеплительного слоя. Он необходим не только для недопущения потери тепла, но и защиты нагревателя от механического повреждения.

Если в инструкции, прилагающейся к системе обогрева, есть указание на необходимость установки того или иного утеплителя, нужно следовать ему.

Если рекомендаций производителя нет, можно использовать рулонный изолон, минеральную вату или поролон. Выбранным утеплителем оборачивается вся труба. Фиксировать материал можно лентой-скотчем или шпагатом. Дополнительно утеплитель желательно обработать мастикой или другим гидроизолирующим составом.

Подключение к питающей сети

Подключение кабеля к сети выполняется специальными элементами, которые нужно приобрести заранее.

Сначала необходимо свободный конец нагревателя освободить от изоляции. Изоляционный экран следует скрутить в пучок и произвести зачистку жил проводника. Жилы и силовой кабель соединяются. Поверх места соединения фиксируется термоусадка.

Проверка и запуск в работу

Нагреватель должен иметь отдельную линию. После этого нужно включить систему и подождать, пока элемент нагреется. Если неисправности не будут обнаружены, значит, установка правильно произведена.

Конструкция и сфера применения

В зависимости от вида и технических характеристик греющие кабели применяют для нагрева водостоков, водопроводных и канализационных труб, резервуаров. Главное назначение – предохранение жидкости от замерзания путем повышения температуры.

Нагревательные системы актуальны для наружных коммуникаций, то есть для применения в грунте или на открытом воздухе.

Основу функционирования составляет возможность кабеля преобразовывать электроэнергию в тепло. Сам провод не может передавать энергию, как это делают силовые аналоги. Он лишь принимает ее, а затем отдает тепло трубе (лотку, желобу, цистерне и т.д.)

У нагревательных систем есть одна полезная способность – зональное применение. Это значит, что можно взять комплект элементов и собрать из него мини-систему для обогрева отдельно взятого участка, без подключения ко всей сети.

Получается экономия материалов и электроэнергии. На практике можно встретить и миниатюрные «обогреватели» по 15-20 см, и 200-метровые обмотки.

Главными составляющим частями греющего кабеля являются следующие элементы:

• Внутренняя жила – одна или несколько. На ее изготовление идут сплавы с высоким показателем электрического сопротивления. Чем он выше, тем больше значение удельного тепловыделения.
• Полимерная защитная оболочка. Вместе с пластиковой изоляцией применяется алюминиевый экран или сетка из медной проволоки.
• Прочная наружная оболочка ПВХ, закрывающая все внутренние элементы.

Предложения различных производителей могут отличаться нюансами – сплавом жилы или способом устройства защиты.

Более надежным считаются экранированные виды, снабженные защитой из фольги и имеющие в составе 2-3 жилы вместо одной. Одножильная продукция – бюджетный вариант, который хорош как раз для сборки систем для небольших по протяженности участков водопровода (+)

Для улучшения характеристик медную оплетку никелируют, а толщину наружного слоя увеличивают. Кроме того, материал ПВХ должен быть влагостойким и не поддающимся воздействию ультрафиолета.

5. Способы монтажа

Как показывает практика, греющий кабель допустимо монтировать не только поверх трубы, но и вовнутрь.

Наружный монтаж

Для такого вида монтажа подходит любой вид проводника. Преимущество такого способа заключается в:

• Его простоте и возможности выполнить укладку самостоятельно;
• При таком расположении нагревателя, пропускная способность трубы никак не меняется, чего не скажешь о внутреннем монтаже.

В зависимости от диаметра обогреваемой трубы и особенностей местного климата, кабель рекомендовано прокладывать несколькими способами:

• Кабель достаточной мощности допустимо просто плотно примотать к трубе маленького диаметра с помощью специального скотча. Такой монтаж подходит для регионов с умеренным климатом;
• Для регионов с более суровым климатом, лучше укладывать кабель, обматывая его вокруг трубы. Чем ниже опускается температура зимой, тем меньшим должно быть расстояние между витками. Такой способ укладки используется и при необходимости обогрева труб среднего и большого диаметра;
• Не забывайте, что если вы используете резистивный кабель, то дойдя до конца трубы, нужно вернуть его конец в начало обмотки, так как подключать источник тока необходимо к обоим концам;
• При этом нужно избегать наложения витков кабеля. Это может привести к перегреву;
• Средний шаг между витками рекомендован примерно 5 см;
• Кабель обязательно нужно плотно примотать к трубе, не допуская его провисания или отставания от поверхности.

Перед монтажом поверх труб, нужно подготовить их поверхность. Металлические трубы нужно очистить от ржавчины и прочих загрязнений. Пластиковые можно обернуть фольгированным скотчем, что обеспечит их равномерное нагревание по всей длине.

Внутренний монтаж

Целесообразно выбирать такой способ при достаточном диаметре труб (сечением более 40 мм), чтобы не уменьшать их пропускную способность или когда трубопровод уже залит слоем бетона или битума, и просто нет возможности реализовать наружную обмотку. Одножильные резистивные проводники не пригодны для внутреннего монтажа

При выборе саморегулируемого кабеля обязательно обращайте внимание на материал наружной изоляции, который не должен выделять вредных веществ и быть устойчивым к воздействию щелочей. Также кабель должен иметь соответствующий класс защиты – не менее IP68

Сам монтаж производиться путем ввода кабеля в трубу на нужную длину. Конец, который будет подключаться к сети, выводиться через тройник, который накручивается в месте вывода. Чтобы система была герметичной, следует использовать специальную муфту, элементы которой следует надеть на кабель в порядке, изображенном на рисунке.

Стоит отметить, что внутренний способ монтажа имеет несколько ограничений:

• Трубы не должны иметь механических соединений;
• Кранов;
• Поворотных элементов.

Прокладка и подключение

Мы рассмотрели все самые важные вопросы, начиная от принципа действия саморегулирующего греющего кабеля, до вопросов его выбора. Осталось узнать, как осуществляется его установка. Сначала обсудим самый интересный способ – внутри трубы.

Скрытая укладка внутри трубы

Перед нами самая интересная задача – уложить саморегулирующий греющий кабель для водопровода внутри трубы. Находясь в нагретом состоянии, он не даст трубе замерзнуть и лопнуть. Давайте посмотрим, как это делается. Нам понадобятся следующие материалы и инструменты:

Подобная схема подключения требует куда больших усилий, но дает несоизмеримый прирост в КПД

• Саморегулирующий греющий кабель подходящей длины;
• Острый нож для снятия изоляции;
• Термоусадочная пленка для изоляции проводников;
• Резиновый сальник;
• Тройник для установки саморегулирующего кабеля внутрь трубы;
• Фен для усадки пленки;
• Электрический провод с вилкой.

Для начала определяем место ввода – это может быть внутренний или наружный участок (здесь все индивидуально, смотрим по ситуации).

Конечный участок располагается там, где труба уходит в землю или заходит в другое здание.

Помните, что на всем протяжении не должно быть кранов и вентилей, так как они могут повредить саморегулирующий греющий кабель.

Все работы проводятся до начала заморозков, при положительной температуре – не дожидайтесь, пока появятся первые морозы. Не забудьте заранее перекрыть воду!

Особая муфта, используемая при подключении. Купить можно в любом сантехническом магазине

Если водопроводная труба поднимается из пола и отправляется дальше по горизонтали, то это облегчит прокладку – режем трубу и устанавливаем в этом месте тройник.

Далее насаживаем на кончик саморегулирующего греющего кабеля термоусадочную трубку и нагреваем ее строительным феном – этот кончик должен быть надежно герметизирован, чтобы избежать контакта воды и токоведущих частей.
Через верхний отвод заводим в него саморегулирующий греющий кабель, не забыв надеть на него сальник.

Далее проталкиваем кабель на необходимую длину – ее нужно рассчитать заранее и с небольшим запасом. На другом конце нам нужно смонтировать провод с вилкой. Аккуратно снимаем изоляцию и оплетку, чтобы у нас виднелись два проводника – к ним мы припаиваем провод, не забыв надеть на него соединительную муфту из термоусадочного материала (после пайки надеваем ее и обдуваем горячим воздухом из фена).

После того как вы проведете все электрические соединения, необходимо проверить сопротивление с помощью мультиметра – оно должно составлять несколько десятков ом. Если мультиметр показывает короткое замыкание, извлеките саморегулирующий кабель и осмотрите его на предмет повреждения

Особенное внимание уделите самой дальней концевой части.

Теперь фиксируем сальник, открываем подачу воды, проверяем отсутствие протечек в месте нашей работы. Если все хорошо, включаем провод с подключенным к нему саморегулирующим греющим кабелем в сеть. Несмотря на то что теперь водопровод защищен от замерзания, настоятельно рекомендуется обмотать трубу теплоизоляцией. Помните, что хорошая защита – это многоступенчатая защита.

Открытая наружная укладка

При необходимости, можно уложить саморегулирующий греющий кабель снаружи водопровода. Им обматывают не только сами трубы, но и установленные на них фланцы, соединительные муфты и вентили. Самый простой вариант – проложить несколько саморегулирующих кабелей параллельно трубе, закрепив их с помощью алюминиевого скотча. Также возможна укладка спиралью или двойной спиралью, что только увеличивает эффективность обогрева.

Крепить греющий кабель при таком подключении – сплошное удовольствие. Главное не скупиться на алюминиемый скотч

Вы можете использовать и двойной способ укладки – один греющий кабель уложить параллельно, а вторым обмотать трубу по спирали. К трубе он приматывается с помощью все того же алюминиевого скотча, колечками через каждые 20-30 см. После того как намотка будет завершена, накладываем скотч на кабель по всей его длине – так мы добьемся максимальной эффективности системы.

Некоторые специалисты советуют увеличить эффективность передачи тепла предварительным обматыванием труб фольгой или тем же скотчем.

Как выбрать подходящий саморегулирующий провод

Мы поговорили о принципе работы саморегулирующего греющего кабеля. Перейдем к следующему разделу – мы расскажем, как выбрать нагревательный провод по мощности. Для монтажа внутри трубы и снаружи мы будем использовать низкотемпературные образцы, которые нагреваются максимум до +60 градусов. Проводя расчет греющего кабеля, ориентируйтесь на следующие показатели:

Именно количество проводящих путей в кабеле влияет на его максимальную выходную мощность

• Внутреннее расположение при прохождении труб под землей – оптимальная мощность составит 5 Вт на погонный метр;
• Наружное расположение при прохождении труб под землей – в зависимости от глубины залегания, вы можете использовать образцы мощностью 10-15 Вт/м;
• Любое расположение при уличном расположении труб – выбираем тонкий греющий кабель мощностью 20-30 Вт.

Низкотемпературный греющий саморегулируемый кабель для защиты трубопровода от замерзания имеет небольшую толщину и характеризуется гибкостью, благодаря чему он без проблем обматывается вокруг труб водоснабжения.

Давайте теперь посмотрим, какой длины можно отрезать саморегулирующий греющий кабель. Мы уже говорили, что его длина – показатель произвольный. Но некоторые ограничения все-таки имеются. Максимально рекомендованная длина составляет 80-100 метров, минимальная – 20-30 см. Что касается радиуса изгиба, то он составляет от 6 диаметров.

Стоимость саморегулирующего греющего провода зависит от его мощности, диапазон достаточно большой. Например, цена за метр греющего кабеля 30GSR2 мощностью 30 Вт/м составляет около 210-230 руб. А модификация 16GSR2 мощностью 16 Вт будет стоить 180-190 руб./м. Купить его вы сможете в магазинах сантехники и теплотехники своего города, в том числе и в строительных гипермаркетах.

При выборе саморегулирующего греющего кабеля необходимо помнить, что он бывает двух видов:

Особая двойная изоляция позволяет устанавливать греющие кабели прямо внутри труб. Однако, такой вариант требует более трудоемкой работы

• Технического назначения – он применяется для обогрева водопроводных труб снаружи;
• С безопасной изоляцией – его можно проложить внутри трубы, так как здесь используется безопасная фторсодержащая изоляция.

Покупая тот или иной образец, обязательно уточните у продавца возможность использования греющего кабеля внутри трубы водоснабжения.
Также в продаже имеются универсальные греющие кабели в силиконовой изоляции, годные для обогрева труб и работы в составе теплых полов.

Резистивные

Этот тип кабеля является самым простым по своей конструкции. Проводник изготовлен из сплава с высоким сопротивлением, и при прохождении по нему электрического тока выделяется тепло.

Типы кабелей

Они бывают с одной или двумя жилами. Одножильные кабели реже используются — по той простой причине, что они требуют «петлевой» схемы, т.е. оба конца кабеля должны встречаться в одном месте — у источника питания.  При обогреве водопровода этого не всегда легко добиться, а зачастую и вовсе невозможно.

Двухжильный в этом отношении более практичен — на одном конце такой кабель подключается к сети, а на другом устанавливается контактная муфта, обеспечивающая замыкание цепи.

Один проводник может выступать в качестве источника тепла, в этом случае второй проводник служит только для обеспечения проводимости. В некоторых кабелях оба проводника обладают способностью нагреваться — мощность таких устройств гораздо выше.

Проводники защищены прочной, обычно многослойной изоляцией и контуром заземления — экраном. Внешний слой изготовлен из прочной, устойчивой к внешним воздействиям оболочки из ПВХ (поливинилхлорида).

Положительные характеристики:

У резистивных кабелей есть свои недостатки:

— Для экономичной работы такой системы горячего водоснабжения потребуется приобретение и установка дополнительного оборудования, такого как датчики температуры, контроллеры и автоматы, которые будут поддерживать температуру на необходимом уровне, включая электроэнергию по мере необходимости.

— Кабель продается по метражу, а концевая муфта должна быть установлена в производственных условиях. Не разрезайте кабель самостоятельно.

С терморегулятором

Если ваша вода поступает из скважины, она никогда не будет иметь температуру +13°C. Это означает, что нагрев будет работать постоянно, даже весной и летом.

Конечно, вы можете отключить кабель летом, но весной и осенью этого делать не стоит из-за возможности внезапных заморозков.

Если вы хотите платить меньше за обогрев водопроводной системы, лучше выбрать терморегулятор. Даже если вы планируете установить саморегулирующийся нагревательный кабель. В основном, спецификация такова: он включается при +3°C и выключается при +13°C.

В таком случае требуется термостат. Установите на нем температуру отключения около +5°C. Затраты на обогрев трубопроводов снижаются во много раз. В то же время значительно увеличивается срок службы нагревательных кабелей — они имеют определенный ресурс часов работы. Чем меньше они работают, тем дольше они прослужат.

терморегулятор

Подключения термостата

При установке системы водяного отопления с термостатом необходимо также установить датчик температуры. Он должен быть установлен на трубе таким образом, чтобы на него не влияла температура от греющего кабеля.

Сам терморегулятор должен быть установлен в помещении. Он подключается к сетевому предохранителю и, предпочтительно, к УЗО (устройство защитного отключения).

Потребляемая мощность греющего кабеля невелика, поэтому можно взять автомат около 6 А, номинал УЗО выбрать ближайший большой, который выдерживает ток утечки до 30 мА.

Подключите нагревательный кабель для водопроводных труб к соответствующим клеммам на корпусе термостата. Если имеется более одной ветви, они подключаются параллельно. Датчик температуры подключен к соседним контактам. Каждый термостат маркирован, чтобы вы могли видеть, что и куда нужно подключить.

Виды греющих кабелей для водопровода

Есть два вида нагревательных кабелей — резистивные и саморегулирующие. В резистивных использовано свойство металлов при прохождении электрического тока нагреваться. В обогревающих кабелях этого типа греется металлический проводник. Их характерная черта — они выделяют всегда одинаковое количество тепла

Неважно на улице +3°C или -20°C греться они будут одинаково — на всю мощность, следовательно, потреблять будут одинаковое количество электроэнергии. Чтобы уменьшить расходы в относительно теплое время, в системе ставят датчики температуры и терморегулятор (такие же, как используют для электрического теплого пола)

Строение резистивного кабеля

Резистивные обогревательные провода при укладке не должны пересекаться или располагаться один возле другого (вплотную). В таком случае они перегреваются и быстро выходят из строя. Внимательно следите за этим моментом в процессе монтажа.

Стоит еще сказать, что резистивный греющий кабель для водопровода (и не только) бывает одножильным и двухжильным. Чаще используются двухжильные, хоть они и дороже. Разница в подключении: у одножильных должны к электросети подключаться оба конца, что не всегда удобно. Двухжильные на одном конце имеют заглушку, на втором — закрепленный обычный электрический шнур с вилкой, который включается в сеть 220 В. Что еще надо знать? Резистивные проводники нельзя резать — работать не будут. Если купили бухту с более длинным чем надо отрезком — уложите его целиком.

Примерно в таком виде продают нагревательные кабели для водопровода

Саморегулирующиеся кабели — это металлополимерная матрица. В данной системе провода только проводят ток, а греется полимер, который находится между двух проводников. Этот полимер имеет интересное свойство — чем выше его температура, тем меньше тепла он выделяет, и наоборот, остывая, он начинает выделять больше тепла. Происходят эти изменения независимо от состояния соседних участков кабеля. Вот и получается, что он сам регулирует свою температуру, потому его так и назвали — саморегулирующийся.

Строение саморегулирующего кабеля

У саморегулирующихся (самогреющих) кабелей сплошные плюсы:

• они могут пересекаться и не перегорят;
• их можно резать (есть маркировка с линиями реза), но требуется затем сделать оконечную муфту.

Минус у них один — высокая цена, но срок службы (при соблюдении правил эксплуатации) порядка 10 лет. Так что траты эти разумны.

Виды греющих кабелей для водопровода

Есть два вида нагревательных кабелей — резистивные и саморегулирующие. В резистивных использовано свойство металлов при прохождении электрического тока нагреваться. В обогревающих кабелях этого типа греется металлический проводник. Их характерная черта — они выделяют всегда одинаковое количество тепла

Неважно на улице +3°C или -20°C греться они будут одинаково — на всю мощность, следовательно, потреблять будут одинаковое количество электроэнергии. Чтобы уменьшить расходы в относительно теплое время, в системе ставят датчики температуры и терморегулятор (такие же, как используют для электрического теплого пола). Строение резистивного кабеля

Строение резистивного кабеля

Резистивные обогревательные провода при укладке не должны пересекаться или располагаться один возле другого (вплотную). В таком случае они перегреваются и быстро выходят из строя. Внимательно следите за этим моментом в процессе монтажа.

Стоит еще сказать, что резистивный греющий кабель для водопровода (и не только) бывает одножильным и двухжильным. Чаще используются двухжильные, хоть они и дороже. Разница в подключении: у одножильных должны к электросети подключаться оба конца, что не всегда удобно. Двухжильные на одном конце имеют заглушку, на втором — закрепленный обычный электрический шнур с вилкой, который включается в сеть 220 В. Что еще надо знать? Резистивные проводники нельзя резать — работать не будут. Если купили бухту с более длинным чем надо отрезком — уложите его целиком.

Примерно в таком виде продают нагревательные кабели для водопровода

Саморегулирующиеся кабели — это металлополимерная матрица. В данной системе провода только проводят ток, а греется полимер, который находится между двух проводников. Этот полимер имеет интересное свойство — чем выше его температура, тем меньше тепла он выделяет, и наоборот, остывая, он начинает выделять больше тепла. Происходят эти изменения независимо от состояния соседних участков кабеля. Вот и получается, что он сам регулирует свою температуру, потому его так и назвали — саморегулирующийся.

Строение саморегулирующего кабеля

У саморегулирующихся (самогреющих) кабелей сплошные плюсы:

• они могут пересекаться и не перегорят;
• их можно резать (есть маркировка с линиями реза), но требуется затем сделать оконечную муфту.

Минус у них один — высокая цена, но срок службы (при соблюдении правил эксплуатации) порядка 10 лет. Так что траты эти разумны.

Используя греющий кабель для водопровода любого типа, трубопровод желательно утеплить. Иначе на обогрев потребуется слишком большая мощность, а значит, и большие расходы, да и не факт, что подогрев справится с особо сильными морозами.

Полезные советы

Сориентироваться в море предлагаемых современным рынком обогревающих кабелей очень трудно – слишком много предложений от разных производителей. Что нужно знать и учитывать:

Перед тем как отправиться в магазин нужно точно знать, диаметр обогреваемой трубы, длину защищаемого от холода участка.
При этом еще нужно ориентироваться на самые низкие температуры, до каких может охладиться грунт или воздух.
Нужно обязательно уточнить наличие защитной оплетки, которая увеличивает надежность нагревающего элемента и обеспечивает заземление.
Немаловажно и следующее: тип наружной изоляции, мощность, температурный класс, а также и компания-производитель.

Тип наружной изоляции

Если для канализационных труб подходит кабель, изолированный полиолефином, то для внутреннего монтажа (непосредственно в трубу) лучше подойдет защита из фторопласта. Для наружной установки вполне подойдет и фторполимер – он защищает как от влаги, так и от ультрафиолета.

Температура и мощность

Среднетемпературная система подходит для трубопроводов большего диаметра. Максимальная температура систем — 120°С. Мощность при этом доходит до 33 Вт на метр.

Самые мощные – с температурой 190°С, мощность у них уже 95 Вт на метр. Такие системы в быту не применяются, их сфера применения – промышленность.

Выбрать и правильно рассчитать оптимальную мощность можно исходя из диаметра трубы. Примеры:

1. Для водопровода с трубами до 25 мм диаметром применяют кабели с мощностью в 10 Вт на метр.
2. От 25 до 40 мм – 16 Вт на метр.
3. От 40 до 60 мм — 24 Вт на метр и т. д.

Рекомендуемые производители

Существуют бренды нагревательных элементов, зарекомендовавшие себя многолетней, стабильной и надежной работой. Импортная продукция:

• Lavita.
• Nelson.
• Ensto.
• Devi.
• Raychem.

Наиболее популярным российским производителем считается компания Теплолюкс (ССТ), которая специализируется на качественных изделиях бытового назначения.

Самодельный греющий кабель

Ничего невозможного нет, и сделать своими руками греющий кабель также можно. В интернете достаточно информации на эту тему в виде:

1. Видеороликов.
2. Схем.
3. Статей.

Имея кое-какие навыки в элементарной электронике, а также желание для производства такового, с помощью бортового компьютера, блока питания, и некоторых материалов, многие умельцы делают эффективные, надежные и безопасные системы такого обогрева.

Наиболее распространенная причина для производства самоделок – желание сэкономить, и такие «умельцы» часто используют «беспородные» провода вместо кабелей. Так что, создавая что-то подобное, нужно сто раз подумать, прежде чем сделать что-то, что может, в итоге, привести к короткому замыканию, даже пожару. Кроме того, все, что связано с питьевой водой требует к себе особого, вдумчивого отношения.

Можно сделать кустарную автоматику, имея опыт в этом деле, но экспериментировать с проводами вовсе не стоит – дороже, в итоге, выйдет.

Говорят, что жадный платит дважды – но это еще полбеды, хуже, когда такое кустарное устройство навредит собственному здоровью и здоровью домочадцев. Не говоря уже о безопасности самого жилья и выводу из строя водопровода вследствие размораживания.

Конструкция

Элементы нагревательного провода:

• Внутренняя жила — основная составляющая. Изготавливают из сплавов, которые обладают надлежащим электросопротивлением.
• Защитная оболочка — изолирующий материал, который снабжен сплошным алюминиевым экраном.
• Общая оболочка из ПВХ, которая призвана обеспечивать защиту всех элементов провода от влияния внешних факторов.

На рынке доступны разнообразные виды нагревательных проводов. Стоимость будет зависеть от числа жил. Самые бюджетные — 1-жильные — обладают наиболее простой конструкцией. Минусом станет отсутствие защиты от магнитного излучения, присутствующее в 2- и 3-жильных проводах.

Устройство кабеля

Монтаж

На карнизе кабель укладывают зигзагом и фиксируют специальными клипсами, приклеенными к кровельному покрытию. Для обогрева водосточного желоба нагреватель кладут внутрь и крепят специальными пластиковыми зажимами, удерживающимися одним концом за край лотка.

Участок, пропущенный в водосточную трубу, крепят в верхней ее части. Если в строении несколько этажей, нагреватель крепят к стальной проволоке, иначе он оборвется под собственным весом. На дорожке, крыльце или полу в доме кабель раскладывают зигзагом, фиксируют клипсами с дюбелями и заливают стяжкой. На трубопроводах кабельный нагреватель размещают снаружи или внутри.

При внешнем обогреве линию укладывают поверх трубы одним из следующих способов:

• в виде одного или нескольких прямых отрезков под трубой;
• под трубой зигзагообразно;
• наматывают на трубу спиралью с равным шагом.

Кабель крепят пластиковыми хомутами или стекловолоконной самоклейкой, затем утепляют трубу теплоизолятором в виде гибких матов или скорлуп. Некоторые производители указывают конкретный материал теплоизолятора и при несоблюдении этого пункта инструкции отказывают в гарантийном обслуживании.

При использовании жестких утеплителей, например, пенополистирола, место прохода кабеля сквозь утеплитель герметизируют специальными втулками. Поверх утеплителя наматывают алюминиевый скотч — защита от механических повреждений. Если поверхность утепляемой трубы шероховатая, перед монтажом кнагревателя на нее рекомендуется намотать алюминиевый скотч.

Внутренний обогрев применяется на коротких участках трубопровода диаметром более 40 мм — при отсутствии доступа снаружи. Используется специальная разновидность кабеля — в изоляции из пищевого пластика.

Для ввода нагревателя в трубопровод врезают тройник. Кабель пропускают сквозь отверстие в заглушке, снабженное уплотнительными кольцами. После монтажа трубу также утепляют.

Рекомендуется соединить греющий кабель с проводом электросети до монтажа в трубу. Осуществлять подключение после сборки будет сложнее.
