Как поменять лампочку в подвесном потолке

Виды цоколей

Независимо от того, какой тип осветительного прибора используется для освещения помещения: энергосберегающий, галогенный, светодиодный, типа накаливания, нужно определиться с типом крепления. При выборе учитывается конструкция светильника. Для того, чтобы разобраться, как поменять лампочку в спотах, нужно узнать о видах цоколей.

Вам это будет интересно Потолок из светодиодной ленты для осветительного короба

Цоколи

Что такое цоколь? Это часть электрической лампочки, которая используется для крепления конструкции в патроне. Кроме того, служит для проведения электричества. Без цоколя лампа не будет работать. Несмотря на это, иногда используются бесцокольные приборы. Они предназначены для проведения света в автомобильной технике.

Конструкция цоколя проста: корпус изготовлен из металла, либо керамики. Внутри находится сами элементы лампочки, снаружи — контакты для подключения.

Виды цоколей:

• винтовой;
• штыревой;
• байонетный.

Каждый тип маркируется буквами и цифрами. Буква означает тип, цифра — характеристика.

Винтовой

Самы распространенный тип для квартир — винтовой цоколь. Маркируется буквой «Е». Это самый старый вид крепления источника света. Изобретен Эдисоном. Оригинальное название — «Edison Screw Type», или винтовой тип Эдисона. Отсюда и буква «Е». Цифра обозначает наружный диаметр.

Винтовой цоколь

Среди всех цоколей Эдисона, самый часто встречаемый — Е27. Осветительные приборы с диаметром 27 — наиболее популярны в Российских квартирах, потому что к ним легко подобрать лампочку. Е27 оснащены традиционные лампы накаливания, но с недавних пор встречаются у галогенных, люминесцентных и светодиодных.

На рынке также встречается Е14. Называют его «миньон». Этот вид чаще всего встречается в бра, настольных лампах, но иногда и в подвесных и натяжных потолках. Реже используют «Е» с диаметром 5, 10, 12, 26 и так далее.

Основные преимущества — распространенность и простота крепления. Недостатков не наблюдается.

Штыревой

В цоколе такого типа используется не винт, а штыревая система соединения. Цифры обозначают расстояние между центрами штырей. Используется в галогенных и энергосберегающих лампах. Обозначается буквой «G».

Штыревой

Соединение G4 используется в маленьких галогенных лампочках. Чаще используются для декорации, в точечных, а также во встроенных светильниках. Бывает тип G9. Используется в сети переменного тока с напряжением 220 В, подходит для декоративных светильников.

Для офисного освещения используют трубчатые G5. Для компактных осветительных приборов существуют цоколи с четырьмя штырями (2G10, 2G11). Таких ламп существует много. Для того, чтобы не запутаться при покупке новой лампочки, рекомендуется взять с собой старый, перегоревший источник света.

Кроме вышеописанных видов, существует тип «GU». Это значит, что лампа энергосберегающая. Самые распространенные для подвесных потолков — GU5.3. Их толщина — 2.7 сантиметра.

Байонетный

Такой вид соединения также называют штыковым, либо штифтовым. Устанавливается источник в осветительный прибор посредством вставки и прокручивания. Широко используется в разных целях, чаще всего в подвесных, натяжных потолках и автомобилях. Прибор работает при наличии сильной вибрации.

Байонетный

Такой тип соединения осветительного прибора с источником света часто используется в транспортах и не только. Например, на территории Великобритании это стандартный разъем.

Вам это будет интересно Особенности инфракрасной лампы для обогрева

Байонетный крепеж принято обозначать буквой «В», а цифра, которая идет после буквы, говорит о наружном диаметре разъема.

Бывают цоколи с разным количеством контактов (от 1 до 5). Они также обозначаются буквой:

• «s» — одинарный контакт;
• «d» — двойной;
• «t» — три контакта;
• «q» — четыре;
• «p» — пять.

В быту используют, как правило, лампы с одним и двумя контактами. Остальные — в производстве.

Разновидности цоколей и особенности замены лампочек с ними

Цоколь является важным элементом, необходимым не только для крепления в патроне, но и для подвода тока к электродам прибора. В люминесцентных лампах применяются 3 вида оснований-цоколей:

Подвиды последних различаются расстоянием между контактами.

G5 и G13

Люминесцентные лампы этого вида чаще всего применяются для осуществления локальной подсветки, например, зеркал в ванной или потолочных светильников в кухонном пространстве. Цоколи G5 и G13 отличаются друг от друга только размерами. Алгоритм монтажа и демонтажа ламп, оборудованных ими, будет одинаков.

Для начала необходимо приобрести люминесцентную лампу соответствующей модели на замену. Если точные характеристики невозможно установить самостоятельно, то прибор можно взять с собой в магазин, где продавец подберет его аналог.

Затем можно приступать к демонтажу, заранее отключив электричество. Для этого понадобится снять плафон. Если он выполнен в виде решетки, как у большинства офисных ламп дневного света, то достаточно открутить винты или отвести защелку, после чего аккуратно потянуть ее вниз.

Далее выкручивается лампочка посредством поворота ее вокруг своей оси на 90°. Для удобства стоит взять колбу двумя руками ближе к ее краям. Применив малое усилие легко вытянуть лампу из патрона.

Замена осуществляется путем завода нового прибора в патрон до упора и последующим поворотом на те же 90° вокруг своей оси. После чего необходимо проверить работу люминесцентной лампочки посредством ее включения-выключения.

Если прибор не работает, то следует проверить дроссель и стартер, возможно проблема в этих компонентах. Однако в этом случае специалисты рекомендуют заменить сразу весь светильник, так как ремонтные работы будут стоить примерно столько же сколько и новый осветительный прибор.

Этот подвид чаще всего используется при оборудовании настенных светильников. Замена в этом случае происходит следующим образом:

• отключается электричество;
• выкручивается лампа, посредством оттягивания ее в сторону плафона и извлечения из фиксирующего зажима (требует аккуратности для того, чтобы избежать повреждения скобы-фиксатора);
• устанавливается новая лампа, прижимая торец колбы и вставляя ее в фиксатор.

Как снять встроенный потолочный светильник

Особенностью монтажа спотов в натяжной потолок является то, что прибор крепится не к самой пленке, а к специальной конструкции — закладной. Эта деталь находится за полотном и выполняет функцию несущего основания. Именно из неё и нужно извлечь осветительный прибор. Сам светильник крепится к закладной платформе с помощью двух пружинных зажимов.

Процесс демонтажа состоит из нескольких простых операций:

1. Отключают автоматический рубильник, отвечающий за соответствующую группу приборов.
2. Слегка оттягивают корпус светильника — так, чтобы образовалась небольшая щель.
3. Медленно извлекают осветительный прибор, сначала с одной стороны, затем с другой, пока пальцы не смогут достать крепежные элементы.
4. Защелки прижимают и крепко удерживая руками, аккуратно извлекают корпус светильника из потолка.

Все действия должны быть осторожными. Нельзя допустить, чтобы защелка, удерживающая прибор внутри закладной, ударила по ПВХ-пленке

Такая неосторожность может привести к порче отделки

Существуют и другие проблемы. Часто пружинная защелка бьет по пальцам. Поэтому необходимо надежно держать зажимы во время извлечения прибора. Если не обесточить контур, на котором производится демонтаж, при разъединении контактов не исключено поражение электрическим током.

Вместо старого прибора, вставляют новый того же размера. Установка проводится в обратном порядке. Иногда демонтаж необходим для замены лампочек.

Демонтаж выполняется точно так же, только еще проще, потому что нет риска повредить материал, как в случае с тонким натяжным полотном. Чтобы снять встроенный светильник с подвесного потолка можно использовать отвертку, так легче поддеть кольцо и достать до пружины.

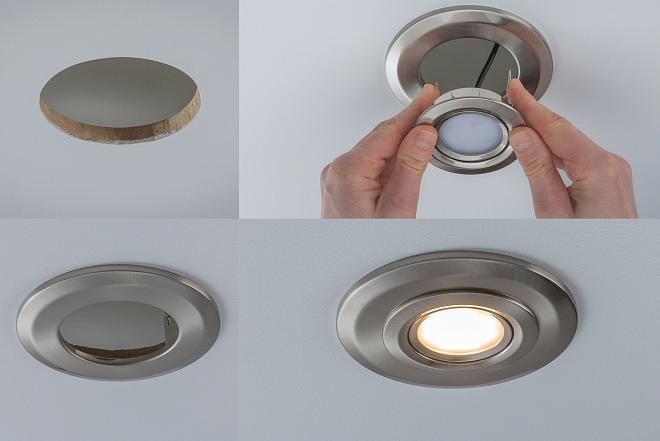

Как установить споты своими руками

Лэд-споты являются одним из лучших вариантов при выборе элементов основной системы освещения для жилого помещения. Их главные преимущества – простота монтажа, хорошее сочетание с интерьером, идеальная подсветка, экономия электроэнергии. Рассмотрим, как установить светодиодный светильник такого типа своими руками в гипсокартоновую основу.

Монтаж светодиодных светильников рассматриваемой модели осуществляется в несколько этапов:

1. Рассчитывается необходимое количество светильников, проводки, драйверов и прочего оборудования.
2. Разрабатывается электросхема.
3. Выполняется разметка установки компонентов освещения и крепежных переходников для навесного потолка на основании.
4. Монтируются провода с соблюдением электромонтажных требований и элементы для спотов.

Основная стадия монтажа светодиодных светильников подразумевает такие действия:

1. Устанавливается каркас для гипсокартонных листов.
2. В соответствии с разметкой в них с помощью специальной коронки и дрели высверливаются подходящего под светодиодные светильники диаметра отверстия.
3. Закрепляется гипсокартон.
4. Выводятся провода и соединяются с контактами лед-фонарей.
5. Далее приборы освещения вставляются в полости и крепятся соответственно конструкции (на защелки или крепежные элементы).

Когда все элементы схемы собраны, необходимо удостовериться в ее правильности, затем включить питание сети и проверить исправность приборов освещения.

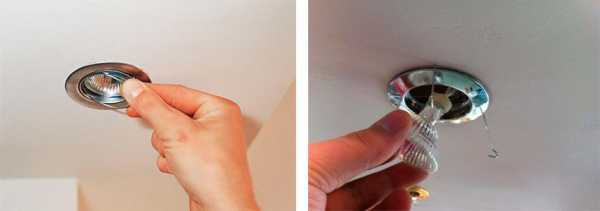

Как заменить точечную лампу в светильнике?

Конечно же, производители светодиодных ламп заявляют огромные сроки эксплуатации своей продукции, но при неправильном использовании светодиодов их срок жизни может значительно уменьшиться и они потребуют замены.

Чтобы заменить лампу точечного светильника, необходимо:

• отключить напряжение в комнате или в квартире;
• аккуратно извлечь стопорное кольцо, которое удерживает защитное стекло;
• бережно достать вышедшую из строя лампу и заменить ее на новую;
• установить на место стекло и зафиксировать ее стопорным кольцом.

Замену ламп следует производить в хлопчатобумажных перчатках, чтобы не повредить светодиод и не оставить на его поверхности жир, который находится на наших пальцах.

После выполнения данных операций можно подавать напряжение и радоваться результатам своей работы.

Цены на новостройки, квартиры в ипотеку для молодых семей. Вы можете выбрать планировку квартир по своему вкусу. Квартиры в балашихе отличный выбор.

Как установить светодиодный светильник на потолок своими руками: видео монтажа и фото-инструкция
В зависимости от выбранного типа светильников необходимо подбирать комплектующие для монтажа. Стандартные модели и подключать проще всего, как обычные электроприборы. Разновидности низковольтного типа с галогеновыми лампами или на светодиодах нуждаются в дополнительном монтажа трансформатора.

Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!

Установка накладного светодиодного светильника вполне возможна но только при условии, что светильник впишется в общий дизайн помещения. Если же вам что-то непонятно, пишите мне!

Возможные ошибки

Перед заменой лампы нужно отключить электричество в квартире

К самым распространенным ошибкам при проведении монтажа и демонтажа относятся:

• Замена при включенном питании. Такую ошибку нельзя допускать, она может привести к тяжелым травмам.
• Попытка менять лампу сразу после выключения света. Даже светодиодные источники могут немного нагреться, поэтому нужно подождать, пока они остынут.
• Выбор излучателя с неподходящим цоколем.
• Прикосновения к галогенной лампе голыми руками. На источнике останутся жировые следы, из-за которых колба может треснуть.
• Использование лампочек большей мощности. Особенно эта проблема актуальна для галогенных светильников. Цоколь GU5.3 плохо контактирует с лампами выше 40 Вт, поэтому лучше использовать люминесцентные или светодиодные источники. На натяжные потолки не рекомендуется ставить лампы с мощностью выше 35 Вт.

Важно уделить внимание выбору лампы. Следует тщательно осмотреть прибор на наличие дефектов, проверить прочность его деталей. Не рекомендуется покупать дешевые светодиодные источники от неизвестных производителей

Не рекомендуется покупать дешевые светодиодные источники от неизвестных производителей

Такие изделия могут быстро выйти из строя, не соответствовать заявленным характеристикам, иметь мерцание. Лучше приобретать осветительный прибор от известных компаний

Не рекомендуется покупать дешевые светодиодные источники от неизвестных производителей. Такие изделия могут быстро выйти из строя, не соответствовать заявленным характеристикам, иметь мерцание. Лучше приобретать осветительный прибор от известных компаний.

Возможные ошибки

Перед заменой лампы нужно отключить электричество в квартире К самым распространенным ошибкам при проведении монтажа и демонтажа относятся:

• Замена при включенном питании. Такую ошибку нельзя допускать, она может привести к тяжелым травмам.
• Попытка менять лампу сразу после выключения света. Даже светодиодные источники могут немного нагреться, поэтому нужно подождать, пока они остынут.
• Выбор излучателя с неподходящим цоколем.
• Прикосновения к галогенной лампе голыми руками. На источнике останутся жировые следы, из-за которых колба может треснуть.
• Использование лампочек большей мощности. Особенно эта проблема актуальна для галогенных светильников. Цоколь GU5.3 плохо контактирует с лампами выше 40 Вт, поэтому лучше использовать люминесцентные или светодиодные источники. На натяжные потолки не рекомендуется ставить лампы с мощностью выше 35 Вт.

Важно уделить внимание выбору лампы. Следует тщательно осмотреть прибор на наличие дефектов, проверить прочность его деталей. Не рекомендуется покупать дешевые светодиодные источники от неизвестных производителей

Не рекомендуется покупать дешевые светодиодные источники от неизвестных производителей

Такие изделия могут быстро выйти из строя, не соответствовать заявленным характеристикам, иметь мерцание. Лучше приобретать осветительный прибор от известных компаний

Не рекомендуется покупать дешевые светодиодные источники от неизвестных производителей. Такие изделия могут быстро выйти из строя, не соответствовать заявленным характеристикам, иметь мерцание. Лучше приобретать осветительный прибор от известных компаний.

Этапы замены источника света

После успешной проверки можно вставить или вкрутить лампу в патрон. Затем следует установить точечный светильник на своё место. После этого надо взять стопорное кольцо, сжать его ушки, вставить концы в пазы и отпустить. Убедившись в том, что светильник надёжно зафиксировался, можно подавать электричество в дом и включать свет.

Место проведения работ должно быть удобным и безопасным. Нельзя менять лампу на неустойчивых лавках и табуретках, для этого следует использовать качественную фабричную лестницу-стремянку. Все процедуры должны проводиться очень аккуратно, чтобы не повредить потолок, сам светильник и его проводку.

Таким образом, замена лампочек в подвесных потолках и точечных светильниках — это не такая сложная работа, как кажется.

Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!

После завершения подключения драйвер с проводами прячется за термокольцо, после чего светильник можно устанавливать на штатное место. Если же вам что-то непонятно, пишите мне!

Подбор нового источника света

Проще всего заменить галогенку на светодиод с тем же типом цоколя. Для этого достаточно убрать из схемы трансформатор, так как светодиодка работает напрямую от сети 220 W. Сложнее обстоит дело, когда вместо двухдюймовой MR16 предстоит поставить более широкую в диаметре таблетку GU53. Для этого на натяжное полотно необходимо наклеить новое протекторное кольцо вокруг маленького старого и обрезать излишек ткани. Если на основной потолок установлена универсальная закладная, то достаточно вырезать канцелярским ножом новое отверстие по линии на площадке.

Подрезка плафона под необходимый размер.

В случае с самодельными площадками скорее всего придется снимать полотно, так как вырезать новое посадочное место, не повредив ткань натяжного потолка, будет затруднительно.

Самодельная закладная из фанеры.

В некоторых случаях на самодельную закладную можно установить накладные споты или люстру.

Как снять люстру

Иногда возникает необходимость снять старую люстру, чтобы заменить ее на новую. Кроме этого, в Led-люстре убирать вышедшие из строя светодиоды удобнее в снятом осветительном приборе. Как снять лампу с натяжного потолка? План работ зависит от метода крепления источника света: крюк или планка.

Крюк

При снятии люстры с крюка, закрепленного на перекрытии потолка, необходимо:

1. обесточить осветительный прибор, после чего проверить наличие напряжения тестером или отверткой-индикатором;
2. опустить декоративный колпак для получения доступа к крюку;
3. через отверстие в натяжном потолке снять люстру и вытащить ее вместе с клеммами;
4. крестообразной отверткой раскрутить клеммы, удерживающие провода люстры (здесь нужна помощь другого человека, чтобы поддерживать светильник).

Планка

Вариант крепежа люстры на планку встречается довольно часто. При этом может быть одна планка или две, расположенные крестом. В таком случае порядок действий следующий:

Крестообразное крепление люстры.

1. люстра обесточивается через автомат или выкручиванием пробок (наличие напряжения проверяется);
2. выкручиваются лампочки, снимаются плафоны и подвески;
3. выкручиваются декоративные крепежные детали;
4. опускается вниз декоративный колпак;
5. отсоединяются провода;
6. планка откручивается с посадочных мест.

Сборка производится в обратном порядке.

Одиночные подвесные и накладные светильники снимаются так же, как и люстра на планке. Принципиальных отличий нет.

Накладной светильник.
