Замена люминесцентных ламп в светильниках на светодиодные

Как подключить ЛЕД-светильник к 220В

Основное достоинство таких светильников в сравнении с работающими от 12 Вольт в том, что их напрямую можно питать от выключателя. В результате не требуются дополнительные финансовые затраты на приобретение блока питания, а также монтаж не вызывает сложностей. Существует несколько способов установки светодиодных светильников:

• последовательное подключение;
• параллельное;
• лучевое.

Каждый используется в разных ситуациях и имеет свои достоинства и недостатки.

Последовательное

Последовательное подключение используется в том случае, если нужно сэкономить метраж кабеля, и при этом к помещению нет особых требований. Для реализации потребуется несколько двойных или тройных проводов. В одну цепь допускается установка не более шести светодиодных лампочек, в противном случае яркость будет низкой. Если один светильник выйдет из строя, придется проверять работоспособность каждого, чтобы устранить поломку.

Само подключение не должно вызывать сложностей. К первому светильнику от выключателя проводится фаза, далее от первого переключателя кабель протягивается к следующему устройству. К последнему светильнику прокладывается ноль, который идет от распределительной коробки.

Если в схеме допустить ошибку и питание с нулем перепутать местами, лампы будут под постоянным напряжением, что небезопасно.

Параллельное

Параллельное подключение более практичное и используется чаще. В процессе реализации каждый светильник будет выдавать яркость, которая заявлена производителем. Единственный недостаток, который можно выделить – повышенный расход проводника в сравнении с последовательным подключением.

Рекомендуется отдавать предпочтение кабелю ВВГ нг 2*1,5 или 3*1,5. Обозначение свидетельствует о наличии ПВХ-оболочки – качественного изоляционного материала. В маркировке отметка «нг» указывает на негорючесть модели. Если к помещению выдвинуты особые требования, иногда используют провода с дополнительной маркировкой «ls», которая означает, что при воспламенении выделяется небольшое количество дыма.

Для подключения светильника через выключатель от распределительной коробки протягивают кабель. Его поочередно соединяют с каждым светильником. После первой лампы кабель обрезается и подается к следующему, пока все устройства не будут соединены в одну общую систему.

Преимущество параллельного способа подключения в том, что даже если одна лампа выйдет из строя, цепь будет полностью работоспособной.

Лучевое

По своей природе лучевая схема относится к параллельному подключению, часто применяется для люстр. Принцип реализации заключается в прокладке кабеля к каждому осветительному прибору индивидуально. Этот способ самый трудоемкий и требует больших финансовых затрат из-за большого количества используемого провода. Для экономии кабель от распределительного щитка проводят в центр комнаты и уже оттуда к каждому светильнику. Далее к фазе и нулю подводят одножильные провода, которые прокладываются к светильникам.

Еще на этапе проектирования важно решить, как будут соединены жилы с отдельным кабелем. Если ламп немного, достаточно скрутки

С целью безопасности ее надежно обжимают пассатижами и паяльником сваривают воедино

Существует альтернатива этому способу – приобрести клеммы с определенным количеством выходов. На каждую жилу надевается разъем и лишь после провода тянутся к осветительным приборам

С целью безопасности ее надежно обжимают пассатижами и паяльником сваривают воедино. Существует альтернатива этому способу – приобрести клеммы с определенным количеством выходов. На каждую жилу надевается разъем и лишь после провода тянутся к осветительным приборам.

Схема подключения светодиодных ламп во всех случаях принципиальных отличий не имеет.

В чем плюсы светодиодных светильников

Такие светотехнические приборы в практике получили наименование LED-светильников (от англ. аббревиатуры Light Emitting Diode, что переводится как «светоиспускающий диод»).

Положительная особенность LED-ламп дневного света заключается в том, что генерируемый ими световой поток многократно усиливается при помощи встроенного полупроводникового преобразователя.

Это обстоятельство обуславливает чрезвычайно низкий уровень энергопотребления такого светильника: будучи подключённым к обычной осветительной сети напряжением 220В, выходное напряжение на приборе составляет всего 5В. Данное обстоятельство никак не отражается на мощности светового потока, поэтому (при должном качестве исполнения) светодиодные лампы обладают очень высоким эксплуатационным ресурсом.

Это связано не только с меньшей тепловой мощностью, которая поступает в светильник, но и со сниженной чувствительностью элементов его схемы к броскам напряжения, которые часто происходят как из-за нестабильности параметров бытовой электросети, так и при периодических включениях/выключениях прибора.

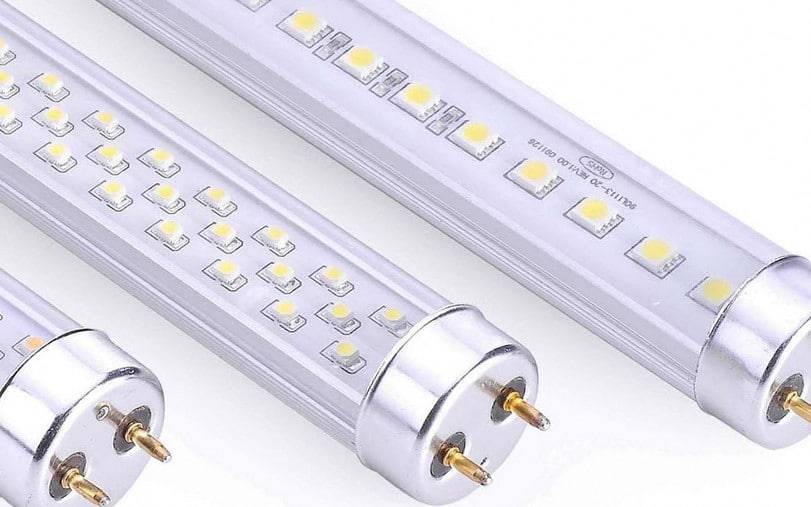

Внешний вид лампы освещения на светодиодах

В помещениях со значительной площадью, которая нуждается в равномерном освещении, устанавливаются светодиодные панели. Они состоят из нескольких параллельно-последовательно подключённых блоков, куда входят светодиодные лампы дневного света.

Размещение таких панелей выбирается таким образом, чтобы снизить до минимума перепады освещенности между отдельными зонами.

Особенности устройства люминесцентной лампы

Чтобы отчётливее понимать стремление общества к замене люминесцентных ламп светодиодными приборами, логично ближе ознакомиться с газовой конструкцией.

Действительно, прибор света с люминесцентным покрытием – это стеклянная герметичная трубка, заполненная, как правило, парами ртути.

Люминесцентные светильники с лампами, наполненными газовой средой, «питаются» электричеством через дроссельный элемент. Более совершенные конструкции оснащаются электронной схемой без наличия дросселей и считаются несколько улучшенными в плане эксплуатации

Выпускаются две модификации таких приборов:

1. Для уличной инсталляции (с колбами высокого давления).
2. Для бытовой установки (с колбами низкого давления).

Фактически внутри баллона люминесцентной лампы присутствует смесь газов, состоящая из паров ртути и аргона. Изнутри стенки стеклянной колбы покрываются специальным составом – люминофором. Когда в газовой среде образуется электрический разряд, формируется свечение газа, а за счёт люминофора это свечение трансформируется в свет видимого диапазона.

Подробнее об устройстве люминесцентов мы писали в этой статье.

Преимущества люминесцентных светильников

Разработка и производство светильников подобного типа, прежде всего, явились результатом постоянного запроса на экономию энергоресурсов. Следует отдать должное – люминесцентные лампы позволяют существенно экономить.

Энергосберегающий прибор света и традиционный источник с нитью прямого накала. Если сравнивать по энергетическим параметрам, разница отмечается существенная в пользу первого прибора, где потребление тока снижено в разы

При этом экономить можно за счёт более высокой светоотдачи приборов, размещая меньшее число приборов на единицу площади по сравнению с лампами прямого накала.

Целесообразность применения газоразрядных ламп отмечается не столько для бытовой сферы, сколько для промышленно-хозяйственных структур, то есть там, где необходимо освещать значительные площади с минимальными издержками в плане энергопотребления.

Среди преимуществ люминесцентных светильников выделяется приличная эксплуатационная наработка. В среднем эксплуатационная наработка для газовых конструкций составляет 10000 часов.

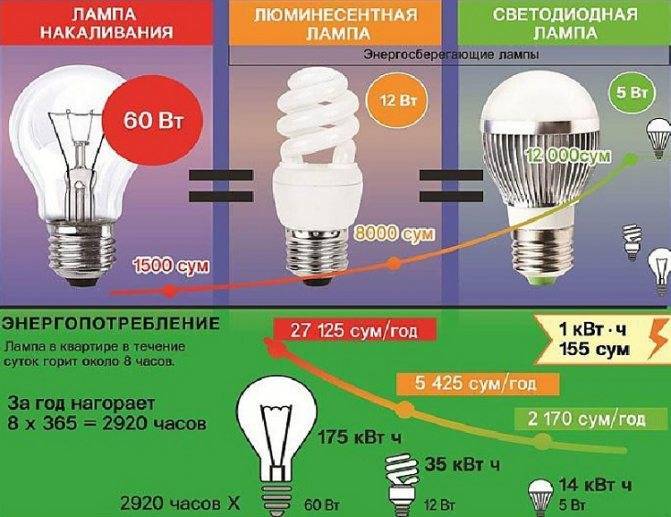

Сравнительная картография, где отмечаются электрические преимущества приборов света разного периода использования. Как видно из сравнительных параметров, традиционная лампа прямого накала является самым «расточительным» прибором света

Если люминесцентные лампы приравнивать к аналогам прямого накала, где максимум наработки – 1000 часов, преимущественная разница становится более чем очевидной.

Недостатки приборов света с напылением люминофора

Однако имеющиеся преимущества люминесцентных ламп, к сожалению, не скрывают явно выраженных недостатков этих же приборов. И главный негатив здесь – повышенная химическая опасность.

Структура люминесцентного источника света: 1 – стеклянная герметичная трубка; 2 – слой люминофора; 3 – нить накала; 4 – световой поток, видимый для людей; 5 – атом ртути

Баллон каждого светильника содержит как минимум 2 мг ртути, а этот химический элемент относится к разряду крайне опасных для живого организма. Конечно, пока колба находится в герметичном состоянии, химическая опасность сводится к нулю.

Тем не менее, случаи боя стеклянных баллонов люминесцентных ламп – это практика вполне обыденная

Поэтому важно сразу же задуматься о правильной утилизации люминесцентных ламп

Также из недостатков следует о свет и эффект «стробирования». Оба эффекта оказывают неблагоприятное действие на зрение. Именно поэтому люминесцентные светильники не нашли широкого применения в бытовой сфере. Одним словом, нашлись все основания, чтобы поставить ребром вопрос о замене люминесцентных светильников. Подходящая альтернатива нашлась быстро.

Что нужно переделать

Габаритные показатели светодиодных ламп аналогичны размерам люминесцентных, поэтому сам потолочный светильник переделывать конструкционно не придётся. Изменений касается лишь внутренняя электросхема. Светодиодные лампы функционируют напрямую от сети и не нуждаются в пускорегулирующей аппаратуре, поэтому этот блок необходимо удалить из светильника.

Переделка подразумевает такие действия

• удаление стартера;
• замыкание и последующее извлечение балласта;
• отключение конденсатора.

После проведения этих действий можно приступать к реализации конечной схемы светильника.

Перед тем как переделать люминесцентный светильник на светодиодный, нужно обратить внимание на тип цоколя. Они бывают поворотными и жёстко зафиксированными

Самыми универсальными являются цоколи поворотного типа. Их можно поставить в любой переделанный осветительный прибор, вне зависимости от типа прорезей в патроне – горизонтальные/вертикальные. Кроме того, поворотные цоколи разрешают поменять угол наклона светового потока.

Схема светодиодного фонаря

Большое распространение получили в наше время и переносные фонари на основе светодиодов. Небольшие и налобные фонарики могут иметь в своей схеме от трех до двадцати двух элементов на кристаллах. Более мощные, с использованием аккумуляторных батарей и возможностью подзарядки от сети в 220 В – до 64 светодиодов. Их несомненное преимущество перед приборами на основе лампы накаливания – в яркости свечения и в то же время экономичности. Заряд батареи расходуется в 10–20 раз медленнее. При этом сила светового потока в разы сильнее.

Схема светодиодного аккумуляторного фонаря

Все дело в том, что обычные лампы накаливания рассеивают свет вокруг себя, а значит, половина светового потока идет назад. В фонарях установлены отражатели с целью уменьшить потери и направить луч в нужном направлении. Но проблема в том, что лампочка находится очень близко к отражателю, а значит, загораживает часть отраженного светового потока.

Таким образом, лампа теряет около 30 процентов света.

Светодиоды, в отличие от приборов с нитью накаливания, изначально светят вперед, не тратя силу на освещение пространства вокруг и позади себя. Конечно, отражатель здесь тоже присутствует, но служит он больше для коррекции луча светового потока, а не для его усиления.

Схема, по которой происходит подключение светодиодного фонаря, предельно проста и вполне жизнеспособна при ее сборке своими руками.

Я сам дома электрик – популярно об электротехнике

Когда делается ремонт светильника с перегоревшим светодиодом, его меняют целиком. Вставьте лампочку в колодку прибора.

Ведь требуется только изменение схемы, а светодиодные трубки по форме полностью повторяют лампы дневного света. Что нужно переделать? Теперь можно включить свет и оценить степень освещения мастерской.

Этот провод, тоже нужно отпустив винт, освободить.

Чтобы установить светодиодную лампу длиной мм, мм, мм или мм, нужно будет выкрутить стартер, а на его место вкрутить заглушку, которая поставляется в комплекте. Так что есть возможность подобрать LED трубку для замены при переделке любого светильника.

Схема подключения светодиодных ламп вместо люминесцентных

Далее патроны, расположенные с одной стороны, нужно соединить между собой перемычками и вернуть на место, подключив отходящий от них провод к клеммной колодке. Следующий шаг — проверка наличия цепи между изолированными разъемами после установки перемычки.

Замена люминесцентных ламп на светодиодные Расчет эффективности замены люминесцентных ламп на светодиодные Неверно проводить сравнение характеристик светового потока люминесцентных и светодиодных ламп. Место соединения заизолировать, вставить LED-лампу и подать напряжение питания.

Обратите внимание! Замена люминесцентной лампы на светодиодную Т8 должна проводиться с учетом модели. Как правило, он прижат винтом к оголенному от краски месту корпуса светильника с помощью винта, как на фотографии

Вставьте светодиодные лампы. Делать это нужно обязательно: выключатель могли по ошибке установить в разрыв нулевого провода, а не фазового, и в этом случае прибор все время будет под напряжением как во включенном, так и в выключенном состоянии.

Они не содержат вредных отравляющих веществ, следовательно, не требуют особой утилизации после выхода из строя. Что нужно переделать?
Подключение двух люминесцентных ламп через один дроссель.

Установка в светильник

Рассмотрим вопрос замены ламп люминесцентных светильников и приведем схему подключения светодиодной трубки t8.

Для подключения необходимо с помощью проводов светильника на лампу 220 В подать сетевое напряжение 220 В и при этом не использовать других дополнительных устройств. Необходимо произвести извлечение стартера из люминесцентного светильника и закоротить дроссель. Это необходимо для подачи нужного напряжения в светодиодной лампе. В будущем, при желании можно будет вернуть обратно стартер и люминесцентную лампу.

Возможные варианты замены ламп

Как и в случае с лампами 600 мм существуют два типа светодиодных ламп: подключение ламп с переделкой схемы светильника и включаемые на штатные места без переделки схемы светильника.

В первом случае 220 В подается непосредственно на лампы, из схемы светильника исключаются дроссели, стартеры и прочая ПРА. Потребляемая мощность светильника складывается из потребляемой мощности светодиодных ламп с цоколем G13. Данное подключение требует переделки схемы светильника, а, следовательно, требует дополнительных финансовых затрат на переделку (оплата квалифицированного труда электромонтажника).

Во втором – в схеме светильника остаются все элементы ЭмПРА, потребляемая мощность светильника складывается из потребляемой мощности светодиодных ламп с цоколем G13 и потребляемой мощности оставшихся в работе элементов ПРА, схема светильника не изменяется, затраты на переделку схемы теоретически отсутствуют

Почему теоретически? Следует обратить внимание, что по ряду причин не в каждом светильнике такие лампы будут работать и Заказчику, в случае принятия решения о самостоятельной замене ламп на светодиодные, следует хорошенько подумать, прежде чем закупать такие лампы в большом количестве для их замены у себя в офисе. Кроме того, на приобретенных нами лампах четко прописано “Not for use with electronic gear» — «Не для использования совместно с ЭПРА». Вместе с лампой в комплекте идет и свой стартер для LED

Вместе с лампой в комплекте идет и свой стартер для LED.

Плюсы и минусы замены люминесцентных ламп на светодиодные

Вариант с заменой люминесцентных ламп на светодиодные лампы без переделки электросхемы светильника: энергоэффективность не самая высокая, поскольку продолжается потребление электроэнергии самим ЭмПРА, однако практически отсутствуют затраты Заказчика на замену. 4х-кратная экономия электроэнергии с момента внедрения – срок окупаемости модернизации составит менее, чем 1 год. Не требует проведения работ квалифицированным персоналом. Требуется самостоятельная оценка технической возможности замены ламп на светодиодные. Снизился общий уровень освещенности приблизительно на 18%.

Вариант с заменой люминесцентных ламп на светодиодные лампы прямого включения: максимальная энергоэффективность достигается за счет повышения затрат на первоначальном этапе за счет работ по переделке электрической схемы светильника. Энергоэффективность в сравнении с первым вариантом выше приблизительно на 8%. Требует проведения работ квалифицированным персоналом. Ориентировочный срок окупаемости – 1,5 года.

Переделка люминесцентного светильника в светодиодный: пошаговая инструкция

Шаг первый: для начала понадобится отключить питание люминесцентного прибора. Причем рекомендуется сделать это путем отключения автоматики на распределительном щите, чтобы обезопасить себя от удара током.

Шаг второй: теперь следует удалить старые лампочки. При этом необходимо открутить трубки, как перед очередной заменой.

Шаг третий: потребуется отсоединить проводку, которая отходит от стартера.

Демонтируем проводку и дроссели, потому что они не нужны в этой схеме. Снять их не трудно, потребуется открутить винты с обратной стороны

Шаг четвертый: необходимо отсоединить патроны на конструкции. Далее следует сделать перемычку из одножильного провода и вставить между полюсами на патроне конструкции.

Шаг пятый: далее останется закрепить провод напрямую.

Теперь патрон можно вернуть на место. Здесь на каждую лампу должен идти отдельный провод

Шаг шестой: далее останется проверить конструкцию на работоспособность, а затем закрепить штыревые лампочки.

Преимущества LED освещения

Два самых главных преимущества – светопередача и малая мощность. То есть лампа, которая потребляет меньше электроэнергии, чем ЛЛ, будет светить куда ярче. Также светодиодные светильники обладают дополнительными преимуществами:

• ЛЭД лампы более долговечны (от 30 000 часов, до 50 000 часов).
• Простая конструкция и схема подключение гарантирует надежность, так как в люминесцентных светильниках часто горят ЭПРА, а они стоят не малых денег.
• Светодиодные лампы более экологичны и безопасны. Дело в том, в ЛЛ лампах содержатся пары ртути, которая, если лампа разобьется, могут оказать отравляющее воздействие на человека.

Что касается стоимости, то на первый взгляд светодиодное освещение стоит дороже, ввиду стоимости самих ламп. Одна не стоит забывать, что оно не нуждается в дополнительных балластах, которые стоят как две хорошие светодиодные лампы. Поэтому конечная стоимость LED освещения будет ниже, чем светильника с ЛЛ.

Схема LED-лампы на 220 В

Стандартная лампочка состоит из следующих элементов: корпусной части, электронной части, радиатора. Так, сначала напряжение попадает на цоколь конструкции, а затем передается к микросхеме, где преобразуется в постоянный ток, который требуется для свечения.

Внутреннее устройство LED-лампы

К части корпуса лампочки еще относится цоколь, полимерная оболочка, внутри которой находится пластинка, а также прозрачная деталь – рассеиватель. В дорогостоящих изделиях внутри корпуса находится объемное охлаждающее устройство из алюминия или устойчивого к нагреванию пластика.

В дешевых моделях часто наблюдается отсутствие радиатора, либо он находится во внутренней части, а по краям располагаются углубления. В бюджетных конструкциях, мощность которых не превышает 6 Вт, имеется цельный корпус без какого-либо теплового отвода.

В дорогих лампочках плата со светодиодами SMD фиксируется с помощью специальной пасты к устройству охлаждения, что позволяет лучшим образом увеличить отвод тепла.

В простых моделях плата закрепляется саморезами на пластинку из металла или вставляется в проемы. Тем не менее, такое устройство не позволяет добиться оптимального теплового отвода.

Внутреннее строение светодиодной лампочки

Через пластиковый рассеиватель не получится рассмотреть внутреннее строение. Тем не менее, не рекомендуется приобретать дешевые экземпляры, потому что они имеют минимальный срок использования.

Как установить светодиодную лампу вместо дневной напрямую

Схема подключения трубчатой светодиодной лампы не имеет дополнительных элементов, так как в ее корпус уже вмонтирован драйвер для запуска.

Устройство линейной светодиодной лампы.

Формат светодиодной трубки T8 соответствует колбе дневного света 600, 900, 1200, 1500 мм длиной. В зависимости от производителя существует два вида их подключения:

1. Фаза и ноль подаются на два контакта с одной стороны.
2. Фаза и ноль расположены на противоположных концах трубки.

Чаще встречается второй тип устройства. При этом, если в газоразрядке между двумя штырьками установлена нить накала для предварительного разогрева паров ртути перед запуском, то в LED-трубке второго типа контакты соединены между собой перемычкой. В трубке первого типа перемычки на незадействованной стороне выполняют крепежную функцию. Для переделки дневного светильника на новый тип источника света необходимо:

1. Отключить подачу электроэнергии на защитном автомате.
2. Снять корпус светильника.
3. Извлечь старые стеклянные колбы.
4. Снять защитную крышку для доступа к внутренней схеме.
5. Извлечь дроссель, стартер, ЭПРА, отсоединив их от проводников или перекусить провода кусачками. Эти элементы конструкции не понадобятся.
6. Убрать все лишние провода, оставив только два, идущие к патронам на корпусе.
7. Подсоединить противоположные патроны напрямую к фазе и нулю.
8. Выходящие два провода подключить к вилке, установить светодиодные трубки и сделать пробный запуск.

На патроне G13 можно установить перемычку между парными контактами, но это не обязательно, так как наличие перемычки на самой лампе гарантирует контакт при подаче напряжения на один из штырьков. Если патрон установлен так, что контакты расположены вертикально, а конструкция LED-трубки не имеет поворотного механизма, то патрон необходимо переместить в горизонтальное положение. Для этого придется просверлить крепежные отверстия под болты и прикрутить патрон в другом положении. Если в светильник устанавливается несколько трубок, то лампы подключаются также напрямую параллельным соединением.

Схема подключения ламп с цоколем G13.

Желательно к каждой паре патронов подводить отдельную пару проводов. Дроссель или ЭПРА можно не извлекать, главное — отсоединить их от схемы, но их вес значительно утяжеляет конструкцию, да и в дальнейшем они могут пригодиться для ремонта других устройств. Возможна переделка путем извлечения стартера и отсоединения дросселя с установкой перемычки вместо ЭПРА, как на рисунке.

Используем драйвер энергосберегающей лампы

Более надежна схема, когда используется драйвер из энергосберегающей лампы с минимальными переделками. В качестве примера на рисунке показана переделка энергосберегающей лампы мощностью 20Вт для питания мощного светодиода с током потребления 0.9А.

Переделка светодиодной лампы для питания светодиодов

Переделка электронного балласта для светодиодных ламп в данном примере минимальна. Большая часть элементов в схеме оставлена от драйвера старой лампы. Изменениям подвергся дроссель L3 и добавлен выпрямительный мост. В старой схеме между правым выводом конденсатора С10 и катодом диода D5 была включена люминесцентная лампа.

Теперь конденсатор и диод соединены напрямую, а дроссель используется в качестве трансформатора.

Переделка дросселя заключается в намотке вторичной обмотки, с которой и будет сниматься напряжение для питания светодиода.

Не разбирая дроссель, на него нужно намотать 20 витков эмалированного провода диаметром 0.4мм. При включении напряжение холостого хода вновь выполненной обмотки должно составлять около 9.5–9.7В. После подключения моста и светодиода, амперметр, включенный в разрыв питания LED элемента, должен показывать около 830–850мА. Большее или меньшее значение требует коррекции количества витков трансформатора.

Диоды 1N4007 или аналогичные, можно использовать от другой неисправной лампы. Диоды в экономках используются с большим запасом по току и напряжению, поэтому выходят из строя крайне редко.

Как переделать светильник дневного света в светодиодный — 2 легких способа

Если старый советский светильник с люминесцентными лампами дневного света типа ЛБ-40, ЛБ-80 вышел из строя, или вам надоело менять в нем стартера, утилизировать сами лампы (а просто так выкидывать их в мусорку уже давно нельзя), то его с легкостью можно переделать в светодиодный.

Самое главное, что у люминесцентных и светодиодных ламп одинаковые цоколи – G13. Никакая модернизация корпуса в отличие от других видов штырьковых контактов не потребуется.

G- означает, что в качестве контактов используются штырьки

13 – это расстояние в миллиметрах между этими штырями

При этом вы получите:

экономию электроэнергии (в 2 раза)

меньшие потери (почти половина полезной энергии в люминесцентных светильниках может теряться в дросселе)

отсутствие вибрации и противного звука дребезжания от балластного дросселя

Правда, в более современных моделях, уже используется электронный балласт. В них повысился КПД (90% и более), исчез шум, но расход энергии и световой поток остались на прежнем уровне.

Например, новые модели таких ЛПО и ЛВО часто используются для потолков Armstrong. Вот примерное сравнение их эффективности:

Еще одно преимущество светодиодных – есть модели рассчитанные на напряжение питания от 85В до 265В. Для люминесцентного нужно 220В или близко к этому.

Для таких Led, даже если напряжение в сети у вас слабое или завышенное, они будут запускаться и светить без нареканий.

Светильники с электромагнитным ПРА

На что нужно обратить внимание при переделке простых люминесцентных светильников в светодиодные? Прежде всего на его конструкцию. Если у вас простой светильник старого советского образца со стартерами и обыкновенным (не электронным ПРА) дросселем, то фактически и модернизировать ничего не надо. Если у вас простой светильник старого советского образца со стартерами и обыкновенным (не электронным ПРА) дросселем, то фактически и модернизировать ничего не надо

Если у вас простой светильник старого советского образца со стартерами и обыкновенным (не электронным ПРА) дросселем, то фактически и модернизировать ничего не надо.

Просто вытаскиваете стартер, подбираете под габаритный размер новую светодиодную лампу, вставляете ее в корпус и наслаждаетесь более ярким и экономным освещением.

Дроссель же демонтировать не обязательно. У светодиодной, потребляемый ток будет в пределах 0.12А-0.16А, а у балласта рабочий ток в таких старых светильниках 0.37А-0.43А, в зависимости от мощности. Фактически он будет выполнять роль обыкновенной перемычки.

После всей переделки светильник у вас остается тот же самый. На потолке не нужно менять крепление, а сгоревшие лампы не придется более утилизировать и искать специальные контейнеры для них.

Для таких ламп не нужны отдельные драйвера и блоки питания, так как они уже идут встроенными внутри корпуса.

Главное, запомнить основную особенность – у светодиодных, два штырьковых контакта на цоколе, жестко соединены между собой.

А у люминесцентной они соединены нитью накала. Когда она раскаляется, происходит зажигание паров ртути.

В моделях с электронным ПРА нить накала не используется и промежуток между контактами пробивается импульсом высокого напряжения. Самые распространенные размеры таких трубок:

300мм (используется в настольных светильниках)

600мм (на потолок для светильников типа Armstrong)

Разновидности ламп Т8

Разновидности колбы

Лампы Т8, так же маркируются G13, еще называются, как светодиодные трубки T8. Внешне это тоже трубка, выполненная из матового или прозрачного поликарбоната, но начинка состоит из светодиодов. По габаритам полностью соответствуют люминисцентным, стандартные размеры 600 мм, 900 мм, 1200 мм.

Конструктивно они бывают двух типов:

• драйвер устанавливается внутри трубки под led диодами, соответственно, она питается напряжением 220В;
• используется внешний драйвер, как от светодиодной ленты, питается напряжением 12В.

Встроенный драйвера для моделей на 220 вольт

По исполнению колбы делятся на 3 вида:

1. прозрачная, потери 0%;
2. полупрозрачная, сатинато, потери 10%;
3. матовая, не прозрачная, потери света в среднем 20%.

Колба изготавливается из акрилового пластика или поликарбоната, что придает хорошую механическую прочность.

Стандартные размеры:

• 300мм. для настольных;
• 600мм. для потолочных светильников Армстронг;
• 900мм.;
• 1200мм.

Световой поток растет пропорционально длине, длина увеличилась в 2 раза, светит в 2 раза ярче.

Цветовая температура

По цветовой температуре такие же характеристики, как у светодиодных ламп:

1. теплый белый свет;
2. нейтральный белый, дневной;
3. холодный, голубоватый по сравнению с теплым.

Из этих вариантов самый лучший, это нейтральный дневной свет, глаза лучше всего его воспринимают, белый лист бумаги будет реально белым и не будет желтить как от теплого.

Трубчатые лампы и их установка

Если с лампами под патроны – все просто, достаточно вкрутить лампочку и она будет гореть, то с трубчатой немного сложнее. Рынок предлагает множество моделей светодиодных светильников под них, с возможность установки от 1 до 4 ламп сразу. Но у многих остались старые люминесцентные светильники, которые, несмотря на убеждения продавцов, тоже подходят по светодиодные лампы, при условии небольшой переделки. Размеры ЛЭД и ЛЛ ламп одинаковы, поэтому старые трубчатые лампы легко заменить такими же диодными. Чтобы переделать светильник, нужно немного понять принцип работы люминесцентных и светодиодных ламп, найти их отличия и убрать лишние детали.

Проблемы при замене галогенок на диодные лампы

Трудности могут возникнуть при замене галогенок на 12 В. Лампочки обоих типов коммутируются через специальный блок питания. Фактически речь идет о трансформаторе, понижающем напряжение сети 220 В до требуемого значения (12 В) и стабилизирующем параметр для исключения перепадов. Теоретически при выборе источника света с идентичным цоколем можно свободно произвести замену.

На деле блоки питания для галогенных ламп лишь понижают вольтаж, в то время как светодиодные аналоги для нормальной эксплуатации требуют подачи стабилизированного напряжения. Если была выполнена замена ламп без переделывания электрической цепи, то при включении диоды будут постоянно мигать. Вы можете не заметить данной пульсации, но она будет восприниматься сетчаткой глаза, что приведет к быстрой утомляемости и нервозности.

Это не единственная сложность, связанная с выполнением подобной замены. Светодиодные источники расходуют минимальное количество электроэнергии (начиная с 1 Вт), а трансформатор для галогенок генерирует намного больше, поэтому будет часто выключаться, что обязательно скажется на стабильной подаче тока. Чтобы понять, насколько существенна разница в потребляемой электроэнергии для галогенок и светодиодных лампочек, достаточно взглянуть на простой пример: при замене галогенного устройства мощностью 40 Вт для сохранения номинальной интенсивности свечения достаточно купить диодный источник света на 1,5 Вт.

Проблемы могут возникнуть с функциональностью пульта дистанционного управления люстры. Актуально для некоторых моделей светильников.

При рассмотрении конструкции галогенной лампы вы заметите, что нить накаливания находится вблизи цоколя G4. Излучающий диод в led-изделии расположен дальше от цоколя. Как итог, угол рассеивания и освещаемая поверхность в двух случаях будут совершенно разными.
