Рейтинг лучших одножильных проводов
REXANT 01-6514
Отличный вариант известного производителя. Кабель обеспечит пользователя надежностью и безопасностью на весь период работы. Продается в красном цвете, используемая изоляция – ПВХ. Длина провода – 100 метров.
Средняя цена: 750 рублей.
REXANT 01-6514
Достоинства:
- Удобная упаковка;
- Не перетирается на сгибах;
- Хорошая структура.
class=’s-article__points-list’>
Недостатки:
class=’s-article__points-list’>
PROCONNECT 01-2205
Коаксиальный вариант, который подойдет для соединения промышленных и бытовых радиоэлектронных устройств, например, телевизоров. Кроме того, подобная модель пользуется спросом в системах видеонаблюдения.
PROCONNECT 01-2205
Достоинства:
- Хорошая надежность;
- Прочность;
- ПВХ оболочка.
class=’s-article__points-list’>
Недостатки:
class=’s-article__points-list’>
Electraline 21VAtC
Омедненный продукт с высокими показателями токопроводимости. Выпускается популярным европейским брендом. Отличается качественной оболочкой и высокой надежностью.
Средняя цена – 160 рублей за 5 метров.
Electraline 21VAtC
Достоинства:
- Хорошее качество;
- Долговечность;
- Высокая токопроводимость.
class=’s-article__points-list’>
Недостатки:
class=’s-article__points-list’>
СЕВКАБЕЛЬ КОГ1 1х16 20м
Отличный российский вариант с сечением 25 мм2, который подойдет для установки во многих ситуациях. Выдерживает напряжение 220 В, что является большим преимуществом этой модели. Структура жилы – МП, тип используемой изоляции – резина.
Средняя цена – 3 370 рублей за 20 метров.
СЕВКАБЕЛЬ КОГ1 1х16 20м
Достоинства:
- Отличное качество;
- Прочность;
- Надежность;
- Высокий срок службы.
class=’s-article__points-list’>
Недостатки:
class=’s-article__points-list’>
Популярные кабели
Если хотите выбрать лучший провод для укладки в доме, рекомендуем разобраться с популярными моделями. Выбор производителя играет важную роль в вопросе надежности.
ВВГ и его модификации
Это один из популярных вариантов российского производства, используется практически повсеместно. ВВГ продукция относится к категории небронированных силовых электроцепей. В ее составе может быть от одной до пяти медных жил, их сечение составит от 1,5 до 240 мм2. Если изделие обладает округленной, плоской либо треугольной формой, то оно будет иметь общую оболочку, а также поливинилхлоридный слой изоляции.
ВВГ продукция делится на такие виды:
- Непосредственно ВВГ. Основная разновидность, ее свойства описаны выше.
- ВВГнг. Это силовой электропроводник. Он характеризуется наличием внешней оболочки, а также изоляционного слоя жил. Последний выполнен из поливинилхлорида, относящегося к категории негорючих материалов.
- ВВГнг-LS. Электроцепь с несколькими жилами, каждая из которых обладает негорючей изоляцией. Причем слой выполнен в самозатухающемся материале. Оболочка проводника характеризуется пониженным показанием дымовыделения при горении.
- ВВГнг FR-LS. Негорючий тип проводников, характеризующийся пониженной задымленностью. В таких кабелях используется слюдяная лента, она предназначена для обеспечения дополнительной защиты от воздействия огня.
NYM
Такие проводники изготовляются из меди, производство налажено в России по немецкой лицензии. NYM кабели соответствуют российским и европейским стандартам. Главные свойства у таких проводников такие же, как и ВВГ продукции. Эти кабели предназначены для работы в условиях напряжения 0,66 кВт. Есть два вида NYM изделий — с сечением от 1,5 до 10 мм2 и многопроволочные с сечением 16 мм2. Чтобы обеспечить минимальную горючесть проводника, между жилами и оболочкой располагается прорезиненный наполнитель.
О технических характеристиках изделий NYM рассказал канал «Электрика, строительство и ремонт своими руками».
Преимущества NYM изделий:
- Хорошее качество исполнения. Все элементы кабеля создаются с учетом стандартов, что увеличивает надежность и способствует увеличенному сроку службы.
- Пожарная безопасность и устойчивость к воздействию огня. При указанных нагрузках проводники эффективно справляются со своими обязанностями. Благодаря наличию прочного изоляционного слоя допускается пучковая укладка электролиний.
- Простота разделки и удобство укладки.
Медные или алюминиевые
Сопротивление меди меньше, чем у алюминия. Это значит, что по проводу одинакового сечения медный кабель способен пропустить больший ток и, соответственно, большую мощность. Медный кабель долговечнее. Но медь дороже алюминия и медный кабель, соответственно, тоже. По требованиям закона — только медный!
Одножильные или многожильные. Одножильный кабель жесткий, он используется в ситуациях, когда не придется часто менять его форму — к примеру, для скрытой проводки. Многожильный кабель мягче, он выдерживает многократные перегибы. Кабеля такого типа применяются для открытой проводки — это все шнуры подключения к электросети бытовых приборов и электронной аппаратуры, всяческие удлинители и переноски
Важно знать, что современные правила электробезопасности требуют, чтобы любой, даже самый маломощный кабель имел как минимум двойную электрическую изоляцию. То есть — каждый провод должен быть изолирован отдельно, а затем они оба заключены в еще одну изолирующую оболочку. Для начала нужно подсчитать мощность электроприборов в каждом помещении
Сумма этих величин позволит определить параметры входящего в дом кабеля. Вовсе необязательно, чтобы разводка по дому велась кабелем такого же большого сечения. Гораздо рациональнее завести его на клеммник, а уже оттуда через автоматы распределить по помещениям кабелем нужного сечения. Выбирают площадь сечения кабеля по таблице, округляя рассчитанные значения мощности в большую сторону и добавляя процентов 20 запаса
Для начала нужно подсчитать мощность электроприборов в каждом помещении. Сумма этих величин позволит определить параметры входящего в дом кабеля. Вовсе необязательно, чтобы разводка по дому велась кабелем такого же большого сечения. Гораздо рациональнее завести его на клеммник, а уже оттуда через автоматы распределить по помещениям кабелем нужного сечения. Выбирают площадь сечения кабеля по таблице, округляя рассчитанные значения мощности в большую сторону и добавляя процентов 20 запаса.
| Сечение кабеля, мм² | Медные жилы | ||
| Ток в A | Мощность, кВТ | ||
| 220В | 380В | ||
| 1.0 | 14 | 3.1 | 5.3 |
| 1.5 | 15 | 3.3 | 5.7 |
| 2 | 19 | 4.2 | 7.2 |
| 4 | 27 | 5.9 | 10.3 |
| 6 | 34 | 7.5 | 12.9 |
| 10 | 50 | 11.0 | 19.0 |
| 16 | 80 | 17.6 | 30.4 |
| 25 | 100 | 22.0 | 38.0 |
| 35 | 135 | 29.7 | 51.3 |
Глядя на таблицу легко убедиться, что медный кабель сечением 2 мм2, то есть диаметром приблизительно 0,7 мм, выдерживает 19 Ампер, что соответствует 4,3 кВт мощности при напряжении 220 В. Задавшись необходимой мощностью можно легко определить нужное сечение.
Принцип укладки, и работы электрической проводки
Скрытый способ монтажа кабеля в углубления является дорогостоящим, и дорогим по сравнению с открытой системой, но при этом внешний вид стен выглядит аккуратно, а также это дает возможность выполнить дальнейшую декоративную отделку. При этом кабель защищен от механических действий, и не поддается повреждению, таким образом, срок его службы намного дольше. Чтобы сделать проводку под землей, применяют специальный кабель бронированного вида, жилы, и сечения определяются в зависимости от нагрузки, мощности, и числа фаз. Для кабеля делают траншея глубиной 80 сантиметров, насыпают подушку из песка около 20 сантиметров, а затем засыпают землей, и устанавливают опознавательные знаки, после чего яму заполняют полностью.
Электрический ток поступает через вводный провод на щит распределительного вида, а оттуда ко всем потребителям. Такие щиты должны иметь в наличии аварийные выключатели, которые срабатывают автоматически, элементы заземления, и другие приборы. Такая схема электрической проводки делается в многоэтажных загородных домах.
В домах из бревна такой вид выполнения работ производят в трубах из металла, согласно нормативному документу. Скрытая проводка позволяет не нарушать интерьер комнаты, а наоборот сделать его разнообразным, применяя различные отделочные материалы. Все магистрали кабелей помещаются в стальные трубы, которые прокладывают до финишного покрытия потолка, и пола. Для отведения проводки под выключатель, выполняют вертикальные углубления, в которые помещают кабель.
Перед выполнением работ, хозяин дома должен точно знать, где будут располагаться основные электрические приборы, которые обязательно требуют наличие розетки. По этой схеме выполняют всю работу, в противном случае, при переносе электрических точек, можно нарушить дизайн помещения. Поэтому вначале нужно составить план, где будут располагаться бытовые приборы, и выключатели, а затем приступать к расположению коробок, и сверлению углублений.
На участках, где планируется установка выключателей или розеток, выполняют отверстия, их прорезают дрелью со специальной насадкой, затем монтируются коробки, в которые помещают систему основного прибора. Чтобы коробки соответствовали размерам выключателя, необходимо знать виды всех приборов, и их параметры.
Также необходимо учесть, что электрическая проводка, которая сделана из трубы гофрированного вида, является сплошной, поэтому считается достаточно герметичной. Такой вид трубы используют для водопровода или газопровода. Короба, выключатели или розетки можно приобретать различного оттенка, который подходит к дизайну помещения, хотя выбор таких предметов не отличается большим разнообразием. При приобретении всех компонентов проводки, необходимо учитывать не только дизайн, но и качество всех деталей.
Какой кабель НЕ РЕКОМЕНДУЕТСЯ применять
Кроме кабелей, предназначенных для монтажа электропроводки, есть кабельные изделия, не предназначенные для этих целей. Несмотря на это, недобросовестные электромонтёры используют такие виды кабельной продукции для монтажа электропроводки из-за низкой цены и удобства в работе.
Провод ПВС
По утверждению производителей этот провод предназначен для подключения подвижных электроприборов, изготовления переносок и для других подобных целей.
У этого вида кабельной продукции отсутствует сертификат на распределение электроэнергии и использование в качестве кабеля для скрытой электропроводки. Срок эксплуатации этого изделия всего 10 лет. Этого вполне достаточно для переноски или подключения подвижного механизма, но очень мало для электропроводки, спрятанной в слое штукатурки.
Это связано со свойствами изоляции — она рассчитана на постоянные изгибы, поэтому мягче и менее прочная , чем у кабелей ВВГ и NYM. Естественно, заштукаренный кабель, находящийся без движения прослужит дольше 10 лет, но никто не может сказать насколько.
Однако этот кабель широко используется для прокладки электропроводки непрофессионалами, а также халтурщиками и заводскими электромонтёрами, имеющими смутное представление о ГОСТах и сертификатах. Это связано с его гибкостью, удобством в работе и низкой ценой.
Важно! Этот провод нельзя подключать к современным розеткам и выключателям без использования наконечников НШВИ. В этих приборах провод прижимается болтом, который «расплющивает» провод и обрывает жилы, поэтому использование наконечников является обязательным.
Провод ШВВП
Провод ШВВП (точнее не провод, а шнур) подходит для электропроводки ещё меньше, чем ПВС. При аналогичной изоляции токопроводящих жил общая оболочка намного тоньше. Этот кабель предназначен для подключения светильников и изготавливается очень низкого качества почти всеми производителями. Очень часто этот провод имеет неправильную маркировку, завышающую фактическое сечение — 2,5мм² вместо 1,5мм² или 1,5мм² вместо 0,75мм². Использование такого провода может привести к перегреву, короткому замыканию и даже к пожару.
Задекларированный срок службы аналогичен проводу ПВС, но более тонкая изоляция понижает реальную продолжительность эксплуатации.
Провод ПУНП
Применять этот провод категорически запрещено. Из-за его низкого качества на территории России было много случаев загорания электропроводки и пожаров. В настоящее время отменёны техусловия ТУ 16.К13-020-93 и выпуск этого провода прекращён.
В отличие от ГОСТ 22483-77, техусловия по которым выпускался провод позволяли занижать сечение токоведущей жилы на 30%. Это значит, что приобретая кабель сечением 2,5мм², его реальное сечение может оказаться 1,75мм². Естественно, что такой проводник при работе будет перегреваться.
Кроме того, по ТУ 16.К13-020-93 изделие производилось с изоляцией всего 0,3мм, в отличие от ГОСТ 23286-78, предусматривающего этот параметр не менее 0,4-0-5мм.
Эти факторы делают опасным применение ПУНП для прокладки электропроводки. Единственное безопасное использование этого провода — подключение патронов в люстрах, бра и других комнатных светильниках.
Информация! В связи с запретом на выпуск кабеля ПУНП некоторые производители начали его выпуск под новыми названиями — ПУНПбм, ПУГНП, ПБПП и другие, что не делает его применение более безопасным.
Заключение
И всё-таки, какой кабель использовать для проводки в квартире? Подводя итог статьи, можно сказать, что лучший выбор одножильного кабеля это ВВГнг-ls или NYMнг-ls оригинального производителя, а многожильного — КГВВнг-ls.
Если эти виды кабельной продукции отсутствуют в продаже или их установка невозможна по финансовым соображениям, то допускается использовать ВВГнг и NYM отечественного производителя, но концы последнего следует герметизировать термоусадочной трубкой.
| Применять кабель ПВС не рекомендуется, а ПУНП, его клоны и ШВВП — категорически запрещено. |
Похожие материалы на сайте:
- Описание и характеристики кабеля NYM
- Какой кабель лучше ВВГнг или NYM
- 5 способов закрепить кабель в стене
С чего начать
Подход к подбору новой электропроводки для установки – задача достаточно ответственная. В мире электроники существует огромное количество разновидностей кабелей со всевозможными сечениями, разветвлениями, наполнением и покрытием. Поэтому главный вопрос здесь даже не в стоимости переустановки электропроводной системы. Гораздо важнее понимание того, что выбранный провод должен соответствовать условиям квартиры (дома), в которой он впоследствии будет расположен. Ведь главная его задача – это безопасное распространение электричества по всей территории квартиры.
Какой провод использовать для проводки в доме?
- Тот, который обеспечит электричеством весь дом.
- Тот, который будет пожаростойким, надежным, максимально безопасным и не станет «кусать» током.
В идеале подбор соответствующего кабеля необходимо доверить профессионалу, то есть “правильному” электрику. Это должен быть человек с допуском к электромонтажу, с практическим опытом, который знает толк в тонкостях различных кабелей и работе с конкретным их подключением к домашней электросети. Вам же, как владельцу квартиры, необходимо обладать некоторой информацией о разновидностях кабелей, сечении проводов, маркировке, материалах и особенностях эксплуатации. Так вы сможете понимать, какая проводка допустима для установки в квартире, а какой пользоваться в этих целях нельзя. Соответственно, вам станет понятно, почему ваш электрик использует ту или иную систему и для чего предпринимает конкретные меры и действия.
Какой тип и марку проводника выбрать под розетку
При выборе провода нужно обратить внимание на тип, марку проводников. На строительном рынке сегодня можно встретить большое количество контрафактной продукции, поэтому нужно быть предельно осторожным, от этого зависит безопасность вашего дома. Не покупайте провод ПУНП (провод универсальный плоский) для монтажа розеток, безопаснее будут такие марки:
Не покупайте провод ПУНП (провод универсальный плоский) для монтажа розеток, безопаснее будут такие марки:
- ВВГ — кабель с двойной изоляцией на основе ПВХ, не имеет способности к самозатуханию. Подойдет для розеток.
- ВВГнг — провода, изолированные, ПВХ с двойной защитой, последнее в абвиатуре «нг» говорить, что у провода поливинилхлоридная изоляция препятствует горению. Рекомендуется использовать кабель в деревянных помещениях.
- ВВГнг-LS — в этом случае применяется безгалогенный ПВХ (поливинилхлорид), который не способен выделять дым. Такие провода можно применять в детских комната и учреждениях, при коротком замыкании дети не надышатся едким дымом.
- NYM — (N) немецкое качество (Y) изолированный ПВХ (M) монтажный кабель. Дорогой аналог ВВГнг от немецких разработчиков.
- Для стиральных машин, компьютеров и других приборов с небольшой мощностью подойдут провода для розеток ВВГ сечением 3*2,5 мм2. Цифра «3» обозначает количество проводов в обмотки.
- Для подсоединения электроприборов с высокой мощностью в трехфазной сети, духовой шкаф, насос, необходимо применять ВВГ 5*2.5 мм2.
- В деревянном доме подключать к розеткам рекомендуется ВВГнг 3*2.5 мм2.
- Существуют различные светильники и бра под розетки, в этом случае сечение и количество провода для розеток может быть 3*1.5 мм2.
Подробнее о подборе провода для розеток смотрите в этом видео:
Материал проводников кабеля
Материал проводников определяет технико-экономические показатели кабельной линии.
Выберите материал проводников:
Суммарная мощность подключаемой нагрузки
Мощность нагрузки для кабеля определяется как сумма потребляемых мощностей всех электроприборов, подключаемых к этому кабелю.
Введите мощность нагрузки: кВт
Только для переменного тока
Коэффициент мощности cosφ определяет отношение активной энергии к полной. Для мощных потребителей значение указано в паспорте устройства. Для бытовых потребителей cosφ принимают равным 1.
Коэффициент мощности cosφ:
Способ прокладки кабеля
Способ прокладки определяет условия теплоотвода и влияет на максимальную допустимую нагрузку на кабель.
Выберите способ прокладки:
Количество нагруженных проводов в пучке
Для постоянного тока нагруженными считаются все провода, для переменного однофазного — фазный и нулевой, для переменного трехфазного — только фазные.
Выберите количество проводов:
Кабель с рассчитанным сечением не будет перегреваться при заданной нагрузке. Для окончательного выбора сечения кабеля необходимо проверить падение напряжения на токонесущих жилах кабельной линии.
Допустимое падение напряжения на нагрузке
Введите допустимое падение: %
Рассчитанное значение сечения кабеля является ориентировочным и не может использоваться в проектах систем электроснабжения без профессиональной оценки и обоснования в соответствии с нормативными документами!

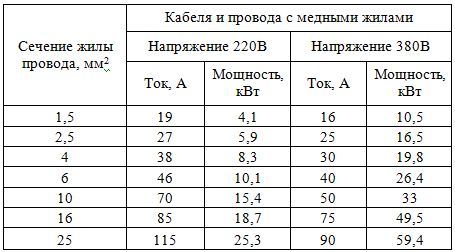

Таблица сечения кабеля по мощности и току
Сечение
Токопроводящие жилы
мм.кв.
1,5
2,5
4
6
10
16
25
35
50
70
95
120
Сечение
токопроводящие жилы
мм.кв.
ток, А
Мощность, кВт
Ток, А
Мощность, кВт
2,5
4
6
10
16
25
35
50
70
95
120
Для чего нужен расчет сечения?
Электрические кабели и провода – основа энергетической системы, если они подобраны неправильно, это сулит множество неприятностей
Делая ремонт в доме или квартире, а особенно при возведении новой конструкции, уделите должное внимание схеме проводки и выбору корректного сечения кабеля для питания мощности, которая в процессе эксплуатации может возрастать
Специалисты нашей компании при монтаже стабилизаторов напряжения и систем резервного электропитания сталкиваются с халатным отношением электриков и строителей к организации проводки в частных домах, в квартирах и на промышленных объектах. Плохая проводка может быть не только в тех помещениях, где длительное время не было капитального ремонта, а также когда дом проектировался одним владельцем под однофазную сеть, а новый владелец решил «завести» трехфазную сеть, но уже не имел возможности подключить нагрузку равномерно к каждой из фаз. Нередко провод сомнительного качества и недостаточного сечения встречается в тех случаях, когда строительный подрядчик решил сэкономить на стоимости провода, а также возможны любые другие ситуации, когда рекомендуется делать энергоаудит.
Современный набор бытовых приборов требует индивидуального подхода для расчета сечения кабеля, поэтому нашими инженерами был разработан этот онлайн калькулятор по расчету сечения кабеля по мощности и току. Проектируя свой дом или выбирая стабилизатор напряжения, вы всегда можете проверить, какое сечение кабеля требуется для этой задачи. Все что от вас требуется, это внести корректные значения соответствующие вашей ситуации.
Обращаем ваше внимание, что недостаточное сечение кабеля ведет к перегреванию провода, тем самым существенно повышая возможность возникновения короткого замыкания в электрической сети, выходу из строя подключенного оборудования и возникновению пожара. Качество силовых кабелей и корректность выбора их сечения гарантирует долгие годы службы и безопасность эксплуатации
Расчет сечения кабеля для постоянного тока
Данный калькулятор хорош также тем, что позволяет корректно рассчитать сечение кабеля для сетей постоянного тока. Это особенно актуально для систем резервного питания на основе мощных инверторов, где применяются аккумуляторы большой емкости, а разрядный постоянный ток может достигать 150 Ампер и более
В таких ситуациях учитывать сечение провода для постоянного тока крайне важно, поскольку при заряде аккумуляторов важна высокая точность напряжения, а при недостаточном сечении кабеля могут возникать ощутимые потери и, соответственно, аккумулятор будет получать недостаточный уровень напряжения заряда постоянного тока. Подобная ситуация может послужить ощутимым фактором сокращения срока службы батареи
Источник
Источник
Виды силовых медных кабелей

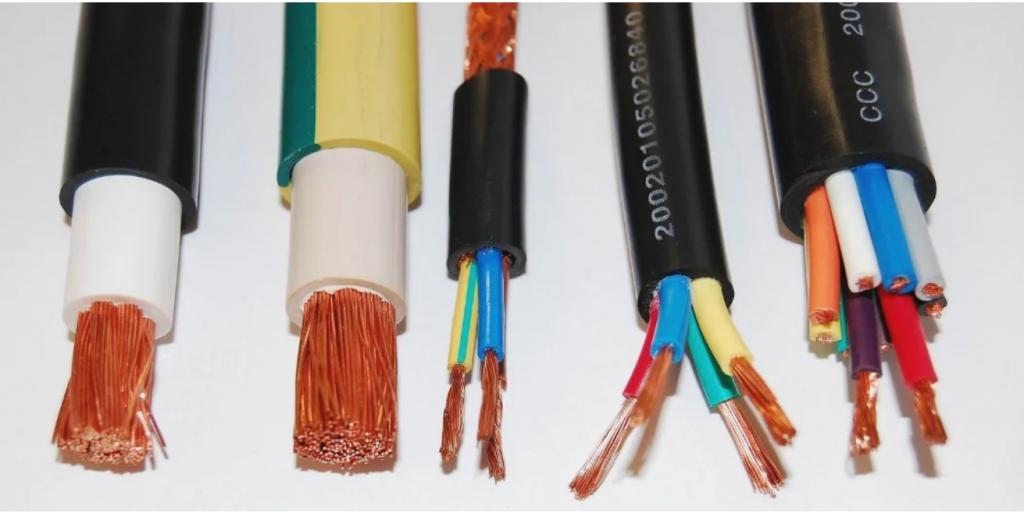

Существуют различные виды медных кабелей, применяемых для подведения электричества к дому. В последнее время наиболее часто применяется кабель ВВГ и его модификации. Далее представлены различные виды силовых кабелей и их краткие характеристики.

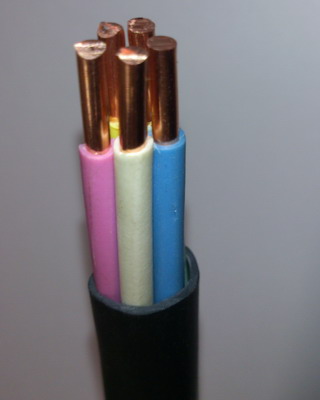

ВВГ — силовой кабель с медной жилой, изоляцией ТПЖ из ПВХ, оболочкой (кембриком) из ПВХ, не имеющий внешней защиты, не горюч. Используется для передачи и распределения электрического тока с рабочим напряжением 660 — 1000 В и частотой 50 Гц.
Внешняя оболочка, как правило, черного цвета, хотя иногда можно встретить и белого. Изоляция ТПЖ маркирована различными цветами — голубым, желто-зеленым, коричневым, белым с синей полоской, красным и черным. Упаковывается в бухты чаще всего по 100 и 200 м.
Количество жил варьируется от одной до пяти. Сечение жилы — от 1,5 до 240 мм2. В бытовых условиях применяют кабель с сечением жилы 1,5 — 6 мм2, при строительстве частного дома — до 16 мм2. Жилы могут быть как одно-, так и многопроволочными.
ВВГ используется при широком диапазоне температур: от — 50 до + 50 °C. Выдерживает влажность до 98 % при температуре до +40 °C. Стоек к агрессивным химическим веществам, достаточно прочен на разрыв и изгиб. При монтаже следует помнить, что каждый кабель или провод имеет определенный радиус изгиба, в случае с плоским кабелем или проводом в расчет берется ширина плоскости. Так, для поворота ВВГ на 90 °C, радиус его изгиба должен быть не меньше 10 диаметров сечения кабеля.
Разновидности ВВГ:
- АВВГ (вместо медной жилы используется алюминиевая);
- ВВГнг (кембрик с повышенной негорючестью);
- ВВГп (плоское сечение кабеля);
- ВВГз (пространство между изоляцией ТПЖ и кембриком заполнено жгутами из ПВХ или резиновой смесью).

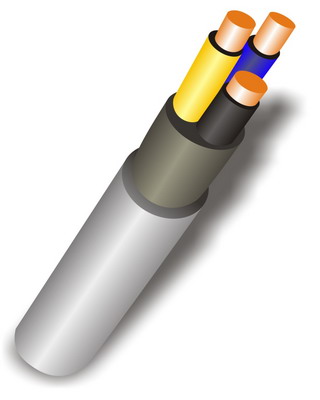

NYM (буквенного обозначения на русском языке нет) — медный силовой кабель с изоляцией ТПЖ ПВХ и внешней оболочкой из негорючего ПВХ. Между слоями изоляции находится наполнитель в виде мелованной резины, который придает кабелю повышенную прочность и термостойкость. Жилы многопроволочные, всегда медные.
Количество жил — от двух до пяти, сечение жилы — от 1,5 до 16 мм2. Предназначен для проведения осветительных и силовых сетей с напряжением 660 В. Может применяться для прокладки на открытом воздухе. Обладает высокой влагостойкостью и термостойкостью. Диапазон рабочих температур — от —40 до +70 °C. При этом кабель плохо переносит воздействие солнечного света, поэтому его необходимо укрывать. Радиус изгиба — 4 диаметра сечения кабеля. По сравнению с ВВГ любого вида кабель NYM более стоек и удобен в работе. Однако он существенно дороже ВВГ и бывает только круглого сечения, поэтому его неудобно закладывать в штукатурку или бетон.

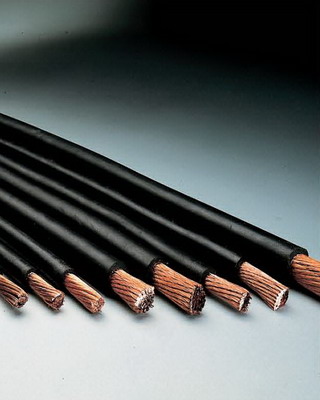

КГ — кабель гибкий. Данный проводник подходит для переменного напряжения до 660 В и частоты до 400 Гц или постоянного напряжения 1000В.
Жилы медные, гибкие или повышенной гибкости, количеством от одной до шести.
Изоляция ТПЖ и внешняя оболочка выполнены из резины. Диапазон рабочих температур — от —60 до +50 °C. Данный кабель применяется в основном для подсоединения различных переносных устройств, например сварочных аппаратов, генераторов, тепловых пушек и т. д. Есть разновидность КГнг с негорючей изоляцией.
ВББШв — бронированный силовой кабель с медными одно проволочными или многопроволочными жилами. Количество жил может быть от одной до пяти. Сечение жилы — от 1,5 до 240 мм2. В качестве материала для изоляции ТПЖ, внешней оболочки и заполнения пространства между изоляцией и кембриком используется ПВХ. Кабель бронируется двумя лентами, которые наматываются одна поверх другой таким образом, чтобы верхняя перекрывала зазоры между витками нижней. Поверх брони на кабель надевается защитный шланг из ПВХ, в модификации ВББШвнг используется ПВХ пониженной горючести.
ВББШв предназначен для переменного номинального напряжения 660 и 1000 В. Одножильные модификации применяются для проведения постоянного тока. Диапазон рабочих температур — от —50 до +50 °C. Влагоустойчив: при температуре +35 °С выдерживает влажность 98 %. Радиус изгиба составляет не менее 10 диаметров сечения кабеля. ВББШв прокладывается в трубах, земле и на открытом воздухе с защитой от солнца. Применяется при проведении электроэнергии для стационарных установок, а также для подземного подведения электричества к отдельно стоящим объектам.
Модификации кабеля ВББШв:
- АВББШв — кабель с алюминиевой жилой;
- ВББШвнг — негорючий кабель;
- ВББШвнг-LS — негорючий кабель с низким дымовыделением и газовыделением при повышенных температурах.
