Калькулятор количества бетона для заливки армопояса

Распространенные ошибки

Даже незначительные ошибки, допущенные при изготовлении армопояса на стенах, возведенных из легких блоков способны привести к их разрушению. Как правило, больше всего проблем создают себе сами застройщики, которые начинают заливку армопояса, не имея под рукой проекта и технологической карты.

А это значить, что может быть неправильно подобрана арматура или не выдержаны размеры каркаса, в результате чего конструкция получится слабой и не сможет защитить стены от разрушений под воздействием плит перекрытия или кровли.

Ключевые ошибки, которые допускают застройщики при армировании армопояса на домах, возведенных из газобетона:

1. Неправильно выбранные диаметры сечений для поперечных и продольных элементов.
2. Применение сварных соединений для арматуры, которая не предназначена для этих целей, то есть без литеры «С» в маркировке.
3. Нарушение расстояния между вертикальными и горизонтальными стержнями каркаса.
4. Нарушение уровня заливки каркаса бетоном, он оголен или покрыт слоем менее 30 мм.
5. Неправильно выполненные углы армокаркаса, имеется перекрест арматурных стержней, что недопустимо, поскольку такой метод приводит к расслоению бетона.
6. Нарушение сгиба арматуры путем ее нагрева или подпиливания места изгиба.
7. Оба метода серьёзно обессиливают арматурные стрежни, что вероятно вызовет разрушение стены под нагрузкой.
8. Нарушение порядка сгибания арматуры, класса А-III допускается сгибать только в холодном режиме на угол не выше 90 градусов, с Д изгиба = 5 Д арматуры, для обеспечения прочности. Одновременно следят за тем, чтобы свободный отгибаемый конец прутка не был меньше 12 Д арматуры. Загиб арматуры до 180 градусов снижает прочностные характеристики армопояса на 10 и более процентов.
9. Нарушение процедуры вязки во время сгиба арматуры, у которой один конец замоноличен в стене.
10. Неправильный выбор материала арматуры, применение в ее качестве недопустимых материалов: алюминиевые уголки, стальные трубы, стальные листы или металлолом. Такие строительные материалы не владеют нужными прочностными характеристиками, чтобы вынести расчетные нагрузки на растяжение/сжатие, и не смогут предохранить бетон от деформаций и трещинообразования.
11. Армирование выполнено с использованием отработанных рельсов аналогично не разрешается вследствие невысокого уровня сцепления рабочего раствора с гладкой поверхностью железа.
12. Применение алюминиевой проволоки, в создании армокаркаса запрещено, поскольку соединения бетона с алюминиевой поверхностью создает химическую реакцию, с последующим разрушением бетона.

Кроме того, приобретая нужные арматурные изделия и закладные нужно сделать визуальный осмотр товара. Стальная арматура не должна иметь отслаивающуюся ржавчину, механические повреждения. Она должна быть ровной по всей длине.

А на стеклопластиковых прутьях не должны быть дефекты в виде сколов и выпадающих волокон

Также важно обратить внимание на равномерность внешней окраски и спиральной навивки стеклопластикового изделия

Не должна застройщика радовать и низкая цена арматуры, которая скорее всего говорит о плохом качестве товара.

Готовимся сделать армированный пояс под плиты перекрытия: стройматериалы и инструменты

Для заливки монолитного армирующего пояса необходимо просчитать расход и закупить такие материалы: фанера и строганные доски (либо полистирол в листах) для опалубки, все компоненты для бетонного раствора (гравий или щебень, цемент, песок), стальная арматура для самой конструкции и вязальная проволока для ее сборки, полиэтиленовая пленка (герметизирует опалубку), крепежные изделия (гвозди, шурупы, саморезы) для сборки опалубочной конструкции.

Инструменты, которые могут понадобиться в работе:

• Бетономешалка для приготовления бетонной смеси
• Ручной крючок для вязки арматуры
• Болгарка + круг по металлу для резки стальных стержней
• Отвес + строительный уровень для замеров
• Приспособление для гибки арматуры – если используются прутья увеличенного диаметра

Марка бетона

Характеристика, определяющая прочность бетонного изделия, называется маркой. Она показывает, какую нагрузку может выдержать бетон после полного твердения, не разрушаясь. Обозначается буквой М и числом, которое указывает допустимую нагрузку на квадратный сантиметр. Например, бетон М200 выдерживает 200 кг/см2.

В случае приготовления легкого бетона, где используется керамзит или другой подобный наполнитель, расчетная марка соответствовать не будет. Поэтому вы можете использовать простой расчет при приготовлении бетонной смеси для устройства фундамента, заливки монолитных перекрытий, полов и дорожек на приусадебной территории.

Как рассчитать необходимое количество бетона

Часто конструкции, изготавливаемые из этого материала, имеют сложную форму. Поэтому для определения требуемого объёма бетона будет удобно мысленно разделить их на более простые фигуры с целью упрощения проводимых расчётов. Нужно учитывать. Что армирующие элементы могут составлять от 5 до 10% всего объёма конструкции. В некоторых случаях такой погрешностью можно будет пренебречь.

Далее будет приведено несколько примеров того, как рассчитать объем бетона для конкретных ситуаций.

Расчёт расхода для свайного фундамента

Когда делают столбчатый фундамент, то в нём используются сваи, которые погружены в почву. Иногда вместо этого производят заливку бетона в специально подготовленные скважины.

Этот фундамент используется, в частности, в тех ситуаций, когда несущий слой находится относительно глубоко.

Свайный фундаментИсточник goodhome.by

В случае, когда сечение столбов является круглым, объём одной сваи вычисляется по формуле:

Об = 3,14 * Выс * Рад ** 2,

где используются такие обозначения:

• Об – это объём одной сваи;
• Выс – её высота;
• Рад – радиус его сечения.

При этом (Рад ** 2) означает возведение в квадрат.

Чтобы сделать расчёт бетона и узнать, сколько его потребуется для всех свай, нужно полученную величину умножить на их количество.

Пояснить сказанное возможно с помощью следующего примера. Когда диаметр столбика равен 30 см, высота 1,8 м, а количество составляет 21, то можно, с помощью указанной формулы узнать необходимое количество материала. Для этого надо выполнить следующие вычисления.

Об = (3,14 * 1,8 * 0,15 ** 2) * 21 = (3,14 * 1,8 * 0,025) * 21 = 0,1413 * 21 = 2,97 куб. м

Таким образом можно рассчитать кубатуру бетона и узнать, каковы будут затраты бетона при использовании любого количества свай.

Фундамент для деревянного домаИсточник svai-kd.ru

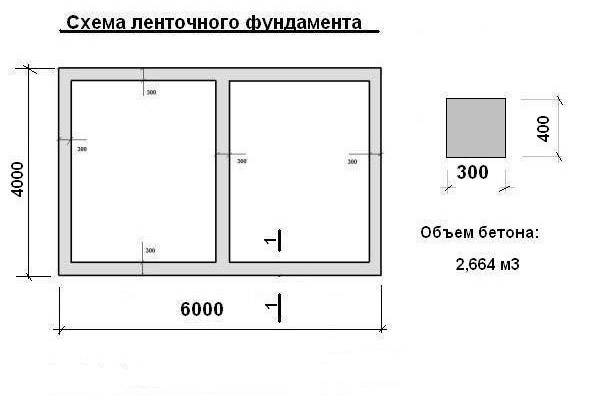

Расчёт для ленточного фундамента

Такая конструкция используется для возведения малоэтажных домов. Относительную простоту она сочетает с высокими прочностными характеристиками.

Для того, чтобы определить искомую величину, нужно сечение ленты фундамента умножить на её длину.

Чтобы рассчитать количество бетона понадобятся ширина и высота бетонного слоя. Последняя определяется как сумма размеров подземной и надземной частей.

Нужно заметить, что форма ленточного фундамента является сложной. При этом бетон прокладывается не только вдоль внешних стен, но и из него делаются перемычки, которые также надо учитывать. В качестве длины ленты нельзя просто использовать периметр здания. Рекомендуется мысленно разделить конструкцию на участки простой формы. Просчитать их объём, а потом сложить все полученные величины.

Ленточный фундаментИсточник karkas-stroy.ru

Плитный фундамент

Этот вариант представляет собой цельную и монолитную плиту, которая расположена под всем строением. Его обычно используют там, где почвы относительно ненадёжные. Плитный фундамент подойдёт в таких случаях:

• Если грунт является сложным (например, плавающим).
• Он применяется в тех домах, где подвалы не предусмотрены.
• Когда бетонная плита непосредственно используется в качестве основы пола здания.

Такое основание сочетает относительно небольшое давление на грунт с высокой плотностью.

Объём бетона, который потребуется для устройства такого фундамента представляет собой произведение площади монолита на его высоту.

Плитный фундаментИсточник ast75.ru

Стяжка

Бетон широко используется для устройства стяжки пола. В зависимости от конкретной ситуации высота слоя составляет от 4 до 10 сантиметров. Более тонкий слой будет растрескиваться и быстро придёт в негодность.

В этой ситуации очень важно правильно рассчитать объём расходуемого материала. В случае, если бетона будет недостаточно, прочность стяжки резко снизится.

Подсчёт необходимого объёма материала происходит путём умножения площади стяжки на её толщину.

Подсчёт необходимого объёма материала происходит путём умножения площади стяжки на её толщину.

Сказанное можно пояснить на следующем примере. Площадь помещения, в котором должна быть сделана стяжка, составляет 24 кв. м, толщина, которая должна быть, равняется 8 см или 0,08 м. Перемножив указанные величины, можно узнать, что строителям для этой работы потребуется 1,92 куб. м. бетона.

Бетонная стяжкаИсточник delaypol.com

Какая арматура нужна для ленточного фундамента дома?

Для устройства ленточного основания здания, сооружаемого на устойчивом грунте, обычно применяют арматурные стержни диаметром 10-14 мм для устройства двух горизонтальных поясов и более дешевые прутки или проволоку с гладкой поверхностью диаметром:

• 6 мм – для конструкций высотой до 800 мм;
• 8 мм – свыше 800 мм.

В одном горизонтальном ряду для фундаментной ленты шириной до 400 мм обычно прокладывают два прута, более 400 мм – 3-4. Перемычки располагают на расстоянии 300-500 мм. Чем больше масса строения, тем меньше должно быть расстояние между перемычками. Рекомендуемый класс арматуры – не ниже AIII (A400). Согласно ГОСТу 5781-82, продукция изготавливается из стали низколегированных марок: 35ГС, 25Г2С, 32Г2Р.

Этапы заливки

Чтобы можно было снять опалубку, нужно выждать 5 суток с момента заливки раствора.

Для того чтобы заливка армопояса прошла максимально быстро и правильно, необходимо придерживаться такого алгоритма действий:

1. Смесь заливают с высоты до метра. Это поможет избежать расслоения материала. При необходимости используют специальный желоб.
2. Раствор располагают непосредственно рядом с местом заливки, чтобы избежать затвердевания материала. Работать с бетоном нужно при температуре воздуха от +5, а перерыв в заливке не может быть более 2-х часов.
3. При наличии арматуры в местах заливки необходимо «пройтись» постукиванием.
4. От дождя армопояс укрывают пленкой, при жаре периодически орошают водой.
5. С помощью арматуры разравнивают бетон по ширине.
6. Поливают до полного схватывания.
7. Через 5 дней снять опалубку и укладывать перекрытие.

При правильных расчетах и соблюдении правил заливки можно получить качественный армопояс. Если опыта в создании раствора нет — следует обратиться за помощью к профессионалам, поскольку неправильно сделанный армировочный пояс может снизить качество строения

Выбирая компоненты для армопояса либо покупая уже готовый материал, обращают внимание на качество компонентов и наличие у продавца сертификата

Параметры и особенности армирующего пояса под мауэрлат

Чтобы конструкция была прочной, нужно тщательно рассчитать размеры армопояса под мауэрлат:

1. Делая армопояс своими руками, за высоту для армирующего пояса обычно берут 20 см (не менее 15 см). Она однозначно не должен превышать ширину стены.
2. Ширина стены и пояса по возможности должны совпасть.
3. При вычислении длины измеряют расстояние до нужных стен.
4. Сечение конструкции должно быть не менее, чем 25х25 см.

Параметры армопояса для керамзитобетонных блоков ориентированы на их толщину. Для наглядности лучше рассмотреть пример расчета данных конструкций. Как гласит СниП, толщина армирующего слоя выполняет на 1/3 уже, чем несущая стена. Поэтому, если взять за толщину стены показатель 40 см, то 1/3 от нее будет равняться 133 мм: минимальное значение толщины армопояса в таком случае будет 300 мм (если округлить цифру 267).

В результате стена толщиной 400 мм будет иметь размер внутренней части U-образного блока в пределах 300 мм, который также будет играть роль опалубки. На кирпичных стенах наружную опалубку делают в полкирпича, а для изготовления внутренней используются доски.

Марка бетона

Характеристика, определяющая прочность бетонного изделия, называется маркой. Она показывает, какую нагрузку может выдержать бетон после полного твердения, не разрушаясь. Обозначается буквой М и числом, которое указывает допустимую нагрузку на квадратный сантиметр. Например, бетон М200 выдерживает 200 кг/см2.

В случае приготовления легкого бетона, где используется керамзит или другой подобный наполнитель, расчетная марка соответствовать не будет. Поэтому вы можете использовать простой расчет при приготовлении бетонной смеси для устройства фундамента, заливки монолитных перекрытий, полов и дорожек на приусадебной территории.

Вы здесь

Главная

function Load(){ text = (‘maintext’).innerHTML; printwin = open(”, ‘printwin’, ‘width=700,height=500’); (); (”); (text); (”); (); }

Онлайн калькулятор расчета размеров, арматуры и количества бетона монолитного плитного фундамента (плиты, ушп) для дома.

В зависимости от требуемой прочности фундамента, а так же от погодных условий. Марка бетона:	М100 (В7,5)М150 (В10)М200 (В15)М250 (В20)М300 (В22.5)М350 (В25)М400 (В30)М450 (В35)М500 (В40)М550 (В45)М600 (В50)М700 (В55)М800 (В60)
Ширина заложения фундамента. Единицы измерения – метры. Ширина плиты А:		метров.
Длина заложения фундамента. Единицы измерения – метры. Длина плиты B:		метров.
Высота сечения фундамента. Единицы измерения – сантиметры. Высота плиты C:		см.

Расчет арматуры

Не обязательный параметр. Длина закупочных стержней арматуры. Единицы измерения – метры. Длина стержня арматуры :		метров.
Крепления стержней арматурного каркаса, перевязочной проволокой либо сваркой. Крепление арматуры :	Перевязка внахлестСварка

*Расчет арматуры будет выполнен автоматически, по заданным параметрам фундаментной плиты, в соответствии со СНиП 52-01-2003.

Расчет опалубки

Расчет количества бетона на фундамент

Расчеты необходимого количества бетона на фундамент — важный этап, в котором ни в коем случае нельзя допускать ошибок. При допущении ошибок, прежде всего, будет использован материал и останется в итоге. В дальнейшем применить его вы уже не сможете, а материал будет испорчен и так и останется неиспользованным. Во избежание ошибок и с целью сохранения материала, а также уменьшения финансовых затрат, нужно верно производить расчеты.

Как рассчитать количество бетона на фундамент? Как уже отмечалось ранее, каждый расчет зависит, в первую очередь, от того, какой тип фундамента используется.

Давайте рассмотрим каждый тип по отдельности.

Для заливки плитного фундамента

Расчет плитного фундамента является самым простым среди всех остальных расчетов.

Итак, формула такая: Объем плиты = длину основания параллелепипеда умножаем на ширину нашего основания, а затем умножаем на высоту параллелепипеда. Так, мы узнаем объем плиты.

Далее, нам нужно узнать объем арматуры.

Объем арматуры = количество прутьев умножаем на П ( постоянная величина 3,14), а затем умножаем на радиус арматуры ( в квадрате), а затем все это умножаем на длину прутьев.

Далее, нам нужно узнать объем бетона. Для этого, мы из объема плиты вычитаем объем арматуры.

Для заливки столбчатого фундамента

Какая же формула нужна для того чтобы рассчитать заливку столбчатого фундамента? Объем бетона = количество свай умножаем на П ( постоянная величина 3,14),  затем умножаем на диаметр сваи ( в квадрате) и умножаем на высоту имеющихся свай. Далее, все это мы делим на 4.

Для заливки ленточного фундамента

Объем бетона = общая площадь умноженная на высоту ленты.

Сегодня мы с вами разобрали, как определить и найти количество необходимого объема бетона для заливки различных типов фундаментов. Теперь вы знаете как правильно и грамотно произвести расчет .

Перед тем как подставить в формулы значения, еще раз убедитесь, что эти величины действительно такие, без изменений.

Ведь, как уже отмечалось ранее, конструкция может деформироваться, а также меняться и по размерам и объемам. Учтите этот фактор и произведите замеры вновь, если это необходимо. Удачной стройки.

Калькулятор расчета

Тип фундамента
вариант 1	вариант 5
вариант 2	вариант 6
вариант 3	вариант 7
вариант 4	вариант 8
Размеры фундамента
Ширина, мм.
Длина, мм.
Высота, мм.
Толщина, мм.
Размер, мм.
Арматура
Горизонтальные ряды	01234567 8910
Вертикальные стержни	012345
Соединительные стержни	012345
Шаг
Диаметр арматуры	68101214161820222528
Опалубка
Толщина доски для опалубки, мм.
Длина доски, мм.
Ширина доски, мм.
Состав бетона
Вес одного мешка, кг.
Мешков на 1 кубометр бетона
Пропорции бетона по весу
Цемент
Песок
Щебень
Стоимость строительных материалов
Цемент (за мешок)
Песок (за 1 тонну)
Щебень (за 1 тонну)
Доска (за 1 кубометр)
Арматура (за 1 тонну)

Приведем сам алгоритм, выбрав произвольные данные. Подставить истинные их значения для конкретной конструкции труда не составит.

• Измеряется длина ленты – L. Вдоль нее будет уложено в одном ряду, к примеру, 4 прутка. Допустим, таких рядов, в соответствие с глубиной заливки, будет 3. Следовательно, общая длина прутка = L х 4 х 3.
• Количество мест соединений продольных элементов 24. Мы знаем, что каждое из них «уменьшает» пруток на длину перекрытия. Следовательно, получается: 50 см х 24 = 120 см = 12м.
• По всей длине нужно уложить скобы, поперечные и вертикальные прутки.
• Общая длина материала получается:

(L х 4 х 3) + 12 м + (длина поперечин, умноженная на их количество) + (длина вертикальных прутков х на количество) + (длина скобы х на количество).

Но это, если вся конструкция собирается из материала одного и того же сечения. В случае использования прутков различных диаметров подсчет ведется для каждого из них отдельно. Весь процесс армирования подробно описан в этой статье.

При наличии внутренних несущих стен для их основания вычисления проводятся по той же методике.

Несколько советов:

Общие сведения

Расчет фундаментной арматуры

Для процесса армирования применяют гладкий и рифленый стальной прокат класса А500 или А400 – для рабочих стержней, А240 для элементов конструкции. Расчет требуется произвести по нормативам СНиП 52-01-2003 и актуализированным правилам СП с учетом всех типов нагрузок, которые воздействуют на фундамент, а также виды оснований. Армирование производят плоскими или пространственными каркасами из поперечных, продольных и даже соединительных стержней.  Вторые могут воспринимать нагрузку на растяжение по верхней поверхности, а также по подошве, вторые распределяют ее между вертикальными и горизонтальными элементами. Для устойчивости при изготовлении и установке применяют связки конструкции.

Основы расчетов для ленточного основания

Самым популярным видом основания в индивидуальном строительстве является монолитный ленточный. Он несложный в выстраивании, достаточно прочный и имеет необходимую степень жесткости. Его обустраивают в виде мелкоуглубленной или даже заглубленной конструкции. Особое значение для арматурного расчета на фундамент имеет глубина закладывания, действующие нагрузки и ширина рабочего сечения фундамента.

Как определить глубину закладывания

Подошвенную отметку выбирают в зависимости от типа грунта:

1. При пылеватых, глинистых и мелкопесчаных грунтах фундамент требуется опирать на непромерзающий слой ниже, чем уровень грунтовых вод.
2. При слабопучинистых и непучинистых грунтах подошвенная отметка не должна быть ниже, чем 50 см от верха имеющегося земельного уровня.
3. Если есть подвал, то ленточное основание требуется углубить на 50 см ниже уровня пола, а столбчатое на 1.5 метра.

Разновидность грунта, положение УГВ и наличие слабых линз плывунов определяют посредством бурения или выкапывания шурфов. Глубина промерзания земли в разных регионах указана по СНиПу «Строительная климатология».

Сбор нагрузок

На данном этапе расчетов требуется просуммировать все разные нагрузки, действующие на основание:

• Нормативную нагрузку от снега.
• Воздействие от людей, предметов мебели, сантехнического оборудования, перегородок, которые есть внутри здания.
• Вес стен, крыши, плит перекрытия, пола и отделочных материалов.
• Собственный вес.

Вся информация будет содержаться в таблицах от СНиП «Нагрузки и воздействия». Общую величину распределяют на погонные метры в ленточном основании, на число опор – в свайных или даже столбчатых.

Ширина подошвы

Расчет арматуры для фундамента

Арматура — скелет фундамента. Основание армируется для компенсации влияния нагрузки от строения на изгиб и растяжение. Такой армпояс для дома обеспечит прочность фундамента и сохранность постройки надолго.

Каркас формируется с использованием стержней, направленных в трех плоскостях, образуя сетку. Для укладки основания под частные дома используются стержни диаметров 10, 12, 14, 16 мм. Критерии при выборе: тип грунта, климатические особенности местности, материалы для стен и предполагаемые размеры возводимой конструкции. Чем легче постройка – тем меньше диаметр.

Стержни при формировании сетки стыкуются внахлест или прямым наложением, скрепляются между собой варкой или при помощи проволоки (механический способ).

Соединение внахлест вязанием удешевляет работы и является вполне приемлемым.

Общий объём фундаментов

Расчёт объёма бетона для фундамента можно произвести с помощью онлайн-калькуляторов на многих сайтах.

Однако школьного курса геометрии достаточно, чтобы понять, как рассчитать объём бетона для любой конфигурации основания.

Ленточный фундамент

Ленточный фундамент

Фундамент ленточного типа представляет собой монолитную конструкцию, проходящую подо всем домом. На нём строят несущие стены и перегородки.

Рассчитать кубатуру бетона для такого основания можно, разложив все стороны фундамента на элементарные параллелепипеды.

Сначала перемножают длину, ширину и высоту подготовленной опалубки вдоль длинной стороны дома. Далее необходимо вычислить объёмы параллелепипедов коротких сторон

Важно в их длине не учитывать ранее подсчитанные объёмы углов. Все замеры проводят только после того, как установлена опалубка, это поможет исключить ошибки

В конечную формулу обязательно вносят поправку — добавляют запас в 2%. Это вызвано тем, что при заливке опалубка может разойтись на несколько сантиметров, увеличив внутренний объём.

Общая формула выглядит так: V=h+b+l+0,02(h+b+l).

• h— высота опалубки;
• b — ширина ленты;
• l— длина сторон.

Для примера приведен расчет кубатуры бетона для фундамента 6х10 м с одной перемычкой вдоль коротких стен. Высота и ширина опалубки 0,5м.

1. Общий объём длинных участков фундамента — 2х10х0,5х0,5=5 кубометров. Где 2 — 2 длинных стены, 10 — длина стены, 0,5 и 0,5 — ширина и высота опалубки.
2. Длина короткой стены для расчёта равна 6-0,5-0,5=5 метров. Где 6 — общая длина короткой стены, 0,5 и 0,5 толщина длинной стены, которая уже учтена в п.1.
3. Общий объём коротких стен равен 3х5х0,5х0,5=3,75 м3.
4. Всего необходимо бетона 5+3,75+0,02х(5+3,75)= 8,925 м3.

Округлив полученный результат до целых значений, приобретают или готовят материал для 10 м3 бетона.

Столбчатый фундамент

Столбчатый фундамент

Столбчатые фундаменты используют на тяжёлых и подвижных грунтах.

В большей части случаев вокруг столбов устраивают ростверк, поэтому расчёт состоит из двух шагов: узнают объём столбов и прибавляют к результату объём ростверка.

Если столбы представляют собой цилиндр, его объём рассчитывают по формуле V=Sхh, где:

• S — площадь основания;
• h — высота столбика.

Площадь основания вычисляют по формуле S=3,14хR2. Итого: V= 3,14*R*R*h.

Пример. 1 столб радиусом 0,15 м и высотой 1 метр потребует 3,14*0,15*0,15*1=0,07 м3 бетона. На 8 оснований уйдёт 8*3,14*0,15*0,15*1=0,56м3.

Плитный

Плитное основание

Плитный фундамент представляет собой сплошную монолитную плиту под всем зданием. Рассчитать объём бетона для такого основания проще всего. Достаточно перемножить длину, ширину дома и высоту монолитной плиты.

Формула : V=l*b*h, где V — общий объём, l — длинная стена дома, b — короткая стена, h — высота плиты.

Пример. Размеры дома 6х10 м, толщина фундамента 30 см. V=6*10*0,3=18 м3.
