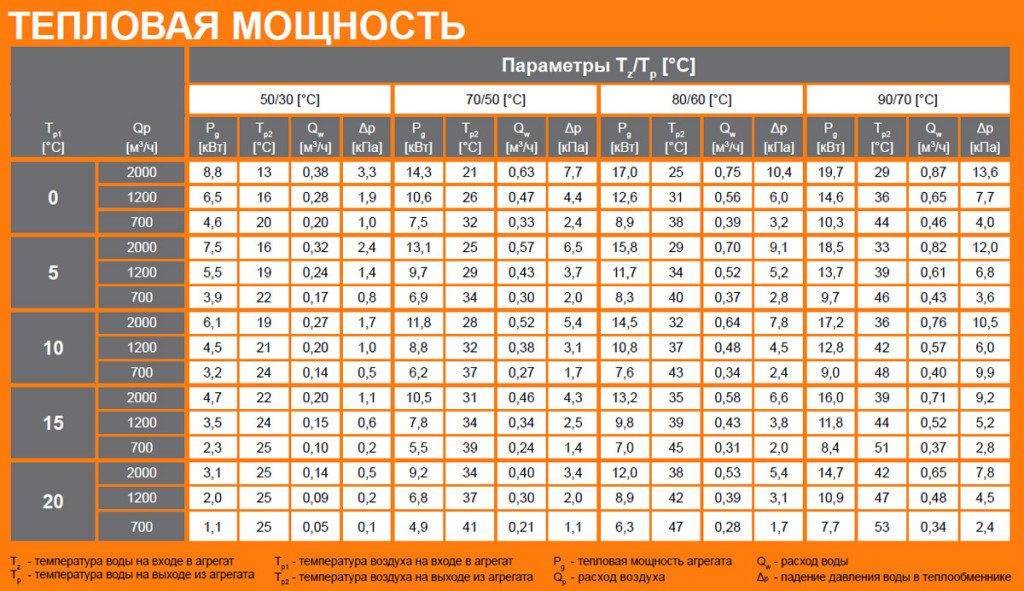

Калькулятор необходимой мощности воздушно-отопительного агрегата

Мощность котла для квартир

При расчете отопительного оборудования для квартир можно пользоваться нормами СНиПа. Использование этих норм еще называют расчетом мощности котла по объему. СНиП задает требуемое количество тепла на обогрев одного кубического метра воздуха в типовых постройках:

• на обогрев 1м 3 в панельном доме требуется 41Вт;
• в кирпичном доме на м 3 идет 34Вт.

Зная площадь квартиры и высоту потолков, найдете объем, затем, умножив на норму в узнаете мощность котла.

Расчет мощности котла не зависит от типа используемого топлива

Для примера посчитаем требуемую мощность котла для помещений в кирпичном доме площадью 74м 2 с потолками 2,7м.

1. Вычисляем объем: 74м 2 *2,7м=199,8м 3
2. Считаем по норме сколько нужно будет тепла: 199,8*34Вт=6793Вт. Округляем и переводим в киловатты, получаем 7кВт. Это и будет необходимая мощность, которую должен выдавать тепловой агрегат.

Несложно посчитать мощность для такого же помещения, но уже в панельном доме: 199,8*41Вт=8191Вт

В принципе, в теплотехнике округляют всегда в большую сторону, но можно принять во внимание остекление ваших окон. Если на окнах энергосберегающие стеклопакеты, можно округлять в меньшую сторону

Считаем, что стеклопакеты хорошие и получаем 8кВт.

Выбор мощности котла зависит от типа здания — для обогрева кирпичных требуется меньше тепла, чем панельных

Далее нужно, так же как и в расчете для дома, учесть регион и необходимость подготовки горячей воды. Актуальна и поправка на аномальные холода. Но в квартирах большую роль играет расположение комнат и этажность

Принимать во внимание нужно стены, выходящие на улицу:

• Одна наружная стена — 1,1
• Две — 1,2
• Три — 1,3

После того, как учтете все коэффициенты, получите достаточно точное значение, на которое можно опираться при выборе техники для отопления. Если хотите получить точный теплотехнический расчет, его нужно заказывать в профильной организации.

Есть еще один метод: определить реальные потери при помощи тепловизора — современного прибора, который покажет к тому же места, через которые утечки тепла идут более интенсивно. Заодно сможете устранить и эти проблемы и улучшить теплоизоляцию. И третий вариант — воспользоваться программой-калькулятором, который посчитает все вместо вас. Нужно только выбрать и/или проставить требуемые данные. На выходе получите расчетную мощность котла. Правда, тут есть определенная доля риска: непонятно насколько верные алгоритмы заложены в основу такой программы. Так что все-таки придется еще хотя-бы приблизительно просчитать для сравнения результатов.

Так выглядит снимок тепловизора

Надеемся, у вас теперь есть представление о том, как рассчитать мощность котла. И вас не путает, что это газовый котел. а не твердотопливный, или наоборот.

По результатам обследования можно устранить утечки тепла

Возможно, вас заинтересуют статьи о том, как рассчитать мощность радиаторов и выбор диаметров труб для системы отопления. Для того чтобы иметь общее представление об ошибках, которые часто встречаются при планировании системы отопления смотрите видео.

Как вам статья?

Мне нравитсяНе нравится

Рассмотрим метод вычислений для комнат с высокими потолками

Однако расчет отопления по площади не позволяет верно определить количество секций для комнат с потолками выше 3 метров. В этом случае надо применять формулу, учитывающую объем помещения. Для обогрева каждого кубического метра объема по рекомендациям СНИП необходим 41 Вт тепла. Так, для комнаты с потолками высотой 3 м и площадью 24 кв.м, расчет будет следующим:

24 кв.м х 3 м = 72 куб.м (объем комнаты).

72 куб.м х 41 Вт = 2952 Вт (мощность батареи для обогрева помещения).

Теперь следует узнать количество секций. В случае, если в документации радиатора указано, что теплоотдача одной его части в час составляет 180 Вт, надо разделить на это число найденную мощность батареи:

2952 Вт / 180 Вт = 16,4

Это число округляется до целого – получается, 17 секций, чтобы обогреть комнату объемом 72 куб.м.

Путём не сложных вычислений можно с лёгкостью определить нужные вам данные.

Общие сведения

Расчет отопления – что следует подсчитывать

Для того чтобы выполнять расчет отопления в частном доме, следует выполнить расчет мощности отопительного котла, а также определиться, где будут размещены радиаторы и сколько их будет, учесть некоторые погодные факторы, а также теплоизоляцию и материал изготовления котла и труб.

Учтите, что от этого и будет напрямую зависеть комфорт проживания в вашем доме, так как именно правильность произведенных расчетов будет непосредственно влиять на качество отопления. Помимо этого, такие расчеты станут основой заложенного для монтажных работ бюджета и дальнейшей эксплуатации всей отопительной системы. Именно на таком этапе потребуется решить, какое количество денег вы будете тратить на обогревание вашего жилья. Когда вы приступите к расчетам, следует помнить о климатических условиях, в которых расположен регион вашего проживания и условиях, в которых будет использован дом.

Отопительная система включает в себя не только батареи и печь, а также:

• Котел отопления.
• Трубы для трубопровода.
• Насос (станция).
• Контрольные приборы.
• Радиаторы.
• В некоторых случаях расширительный бачок.

Теперь можно перейти к непосредственному расчету мощности.

Расчет мощности приборов отопления

но и финасовое обеспечение эксплуатации устройства в дальнейшем:

• Электрические котлы.
• Газовые котлы.
• Котлы, работающие на жидком топливе.
• Котлы, работающие на твердом топливе.
• Комбинированный тип котла (от электричества и твердого топлива).

Когда вы выберете разновидность котла, следует определиться, какая у него должна быть пропускная способность. Именно от этого будет зависеть работоспособность системы в целом. Вычисление мощности котла для нагревания воды выполняют с учетом количества тепловой энергии, требующейся на каждый 1 м3.

Итак, вам поможет калькулятор, чтобы подсчитать объем отапливаемых комнат:

• Спальня №1 – 9 м2*3м=27 м3.
• Спальня №2 – 11 м2*3м=33 м3.
• Спальня №3 – 16 м2*3м=48 м3.
• Гостиная – 24 м2*3м=72 м3.
• Коридор – 5 м2*3м=15 м3.
• Кухня – 11 м2*3м=33 м3.
• Санитарный узел – 7 м2*3м=21 м3.

Обратите внимание, что для расчета следует брать во внимание каждое из помещений, даже если вы не планируете везде устанавливать радиаторы отопления

Интересно, что во время расчета отопительной системы важно также учесть местный климат, т.е. климатическую зону и температуру на улице в зимнее время

климатическую зону и температуру на улице в зимнее время

Интересно, что во время расчета отопительной системы важно также учесть местный климат, т.е. климатическую зону и температуру на улице в зимнее время

Предлагаем взять произвольный показатель для места проживания в 50 Вт/м3 и объем дома в 249 м3, который вы планируете нагревать. Итак, расчет мощности : 50 Вт*249м3=12 450 Вт. Далее результат умножаем на коэффициент 1.2 и рассчитываем мощность котла ~ 15 кВт (14.94). Данный коэффициент дает возможность добавлять котлу до 20% резервной мощности. Она даст возможность котлу работать в режиме энергосбережения, а также избегать больших перегрузок.

Поправка на коэффициент по климатическим условиям может меняться от 0.75  на юге России до 2.0 в северном регионе. Указанный нами коэффициент 1.2 характерен для центральной части России. Для того, чтобы получить предварительные результаты котла и его требуемой мощности, можно умножить площадь комнаты на коэффициент климата и разделить полученный результат на 10.

Расчёт необходимого количества тепловой мощности для помещения этого объема и требуемого состояния

Состояние помещения бывает трёх категорий:

• Обычное — стандартная постройка без специальных теплоизоляционных мер, таких как пластиковые окна, утепление пенопластом и т.д. Для обогрева одного кубического метра такого типа помещения необходим 41 Ватт тепловой энергии*.
• Тёплое — помещение, при строительстве которого применялись меры по теплоизоляции (установлены пластиковые окна, стены утеплены минеральной ватой или пенопластом и т.д.). Для обогрева одного кубического метра такого типа помещения необходимо 30 Ватт тепловой энергии.
• Холодное — помещение с большим количеством окон, дверей, на крайних этажах и с тонкими стенами. Для обогрева одного кубического метра такого помещения необходимо 47 Ватт тепловой энергии.

* в климатических условиях Украины, Беларуси, Молдавии и европейской части России включая Москву и Нижний Новгород.

Таким образом для вычисления количества тепла, необходимого для обогрева определенного типа помещения заданного объема необходимо найти произведение объема помещения в кубических метрах на показатель требуемой теплоты (41, 30, 47 соответственно). Для обеспечения необходимого запаса тепла и различных погрешностей, прибавляем ещё 20% (умножаем на коэффициент 1.2) и получаем количество тепла, необходимое для обогрева конкретного помещения.

Состояние помещения	ОбычноеТёплоеХолодное
	Вт.*

* (с учётом коэффициента 1.2)В оглавление Вычислив количество тепла для данного помещения вы можете сохранить результат в список, нажав кнопку «Добавить».

Позднее, по этому списку мы произведем окончательный итог всей тепловой мощности для всех помещений. Удалить ошибочно добавленное значение можно кнопкой «Удалить», а кнопка «Очистить» обнуляет результаты.

Расчет мощности котла отопления по площади

Для приблизительной оценки требуемой производительности теплового агрегата достаточно площади помещений. В самом простом варианте для средней полосы России считают, что 1кВт мощности может обогреть 10м 2 площади. Если у вас дом площадью 160м2, мощность котла для его обогрева — 16кВт.

Эти расчеты приблизительны, ведь не учитывается ни высота потолков, ни климат. Для этого существуют выведенные опытным путем коэффициенты, при помощи которых вносятся соответствующие корректировки.

Указанная норма — 1кВт на 10м 2 подходит для потолков 2,5-2,7м. Если у вас потолки в помещении выше, нужно вычислять коэффициенты и пересчитывать. Для этого высоту ваших помещений делим на стандартную 2,7м и получаем поправочный коэффициент.

Расчет мощности котла отопления по площади — самый простой способ

Например, высота потолков 3,2м. Считаем коэффициент: 3,2м/2,7м=1,18 округляем, получаем 1,2. Выходит, что для обогрева помещения 160м 2 с высотой потолков 3,2м требуется отопительный котел мощностью 16кВт*1,2=19,2кВт. Округляют обычно в большую сторону, так что 20кВт.

Чтобы учесть климатические особенности есть уже готовые коэффициенты. Для России они такие:

• 1,5-2,0 для северных регионов;
• 1,2-1,5 для подмосковных регионов;
• 1,0-1,2 для средней полосы;
• 0,7-0,9 для южных регионов.

Если дом находится в средней полосе, чуть южнее Москвы, применяют коэффициент 1,2 (20кВт*1,2=24кВт), если на юге России в Краснодарском крае, например, коэффициент 0,8, то есть мощность требуется меньше (20кВт*0,8=16кВт).

Расчет отопления и подбор котла — важный этап. Неправильно найдете мощность и можете получить такой результат…

Это основные факторы, которые учитывать необходимо. Но найденные значения справедливы, если котел будет работать только на отопление. Если требуется еще и греть воду, нужно добавить 20-25% от рассчитанной цифры. Потом требуется добавить «запас» на пиковые зимние температуры. Это еще 10%. Итого получаем:

• Для отопления дома и ГВС в средней полосе 24кВт+20%=28,8кВт. Потом запас на холода — 28,8кВт+10%=31,68кВт. Округляем и получаем 32кВт. Если сравнивать с первоначальной цифрой в 16кВт, разница получается в два раза.
• Дом в Краснодарском крае. Добавляем мощность для нагрева горячей воды: 16кВт+20%=19,2кВт. Теперь «запас» на холода 19,2+10%=21,12кВт. Округляем: 22кВт. Разница не столь разительная, но тоже достаточно приличная.

Из примеров видно, что учитывать хотя-бы эти значения нужно обязательно. Но очевидно, что в расчете мощности котла для дома и квартиры, разница быть должна. Можно пойти тем же путем и использовать коэффициенты для каждого фактора. Но есть более простой способ, который позволяет внести коррекции за один раз.

При расчете котла отопления для дома применяется коэффициент 1,5. Он учитывает наличие теплопотерь через кровлю, пол, фундамент. Справедлив при средней (нормальной) степени утепления стен — кладка в два кирпича или аналогичные по характеристикам стройматериалы.

Для квартир применяются другие коэффициенты. Если сверху находится отапливаемое помещение (другая квартира) коэффициент 0,7, если отапливаемый чердак — 0,9, если неотапливаемый чердак — 1,0. Нужно найденную по описанной выше методике мощность котла умножить на один из этих коэффициентов и получите достаточно достоверное значение.

Чтобы продемонстрировать ход вычислений, произведем расчет мощности газового котла отопления для квартиры 65м 2 с потолками 3м, которая расположена в средней полосе России.

1. Определяем требуемую мощность по площади: 65м 2 /10м 2 =6,5кВт.
2. Вносим поправку на регион: 6,5кВт*1,2=7,8кВт.
3. Котел будет греть воду, потому добавляем 25% (любим погорячее) 7,8кВт*1,25=9,75кВт.
4. Добавляем 10% на холода: 7,95кВт*1,1=10,725кВт.

Теперь результат округляем и получаем: 11Квт.

Указанный алгоритм справедлив для подбора отопительных котлов на любом виде топлива. Расчет мощности электрического котла отопления ничем не будет отличаться от расчета котла твердотопливного, газового или на жидком топливе. Основное — производительность и эффективность котла, а теплопотери от типа котла не изменяются. Весь вопрос в том, как потратить меньше энергоносителей. А это уже область утепления.

Этапы расчета

Рассчитать параметры отопления дома необходимо в несколько этапов:

• расчет теплопотерь дома;
• подбор температурного режима;
• подбор отопительных радиаторов по мощности;
• гидравлический расчет системы;
• выбор котла.

Таблица поможет вам понять, какой мощности радиатор нужен для вашего помещения.

Расчет теплопотерь

Теплотехническая часть расчета выполняется на базе следующих исходных данных:

• удельная теплопроводность всех материалов, используемых при строительстве частного дома;
• геометрические размеры всех элементов здания.

Тп — суммарные теплопотери постройки;

Мк — мощность котла;

1,2 — коэффициент запаса (20%).

При индивидуальной застройке расчет отопления можно произвести по упрощенной методике: суммарную площадь помещений (включая коридоры и прочие нежилые помещения) умножить на удельную климатическую мощность, и полученное произведение разделить на 10.

Значение удельной климатической мощности зависит от места строительства и равняется:

• для центральных районов России — 1,2 — 1,5 кВт;
• для юга страны — 0,7 — 0,9 кВт;
• для севера — 1,5 — 2,0 кВт.

Упрощенная методика позволяет рассчитать отопление, не прибегая к дорогостоящей помощи проектных организаций.

Температурный режим и подбор радиаторов

Режим определяется исходя из температуры теплоносителя (чаще всего им является вода) на выходе из отопительного котла, воды, возвращенной в котел, а также температуры воздуха внутри помещений.

Оптимальным режимом, согласно европейским нормам, является соотношение 75/65/20.

Для подбора отопительных радиаторов до их монтажа следует предварительно рассчитать объем каждого помещения. Для каждого региона нашей страны установлено необходимое количество тепловой энергии на один кубометр помещения. Например, для европейской части страны этот показатель равен 40 Вт.

Для определения количества тепла для конкретного помещения, надо ее удельную величину умножить на кубатуру и полученный результат увеличить на 20% (умножить на 1,2). На основании полученной цифры рассчитывается необходимое количество отопительных приборов. Производитель указывает их мощность.

К примеру, каждое ребро стандартного алюминиевого радиатора имеет мощность 150 Вт (при температуре теплоносителя 70°С). Чтобы определить нужное количество радиаторов, надо величину необходимой тепловой энергии разделить на мощность одного отопительного элемента.

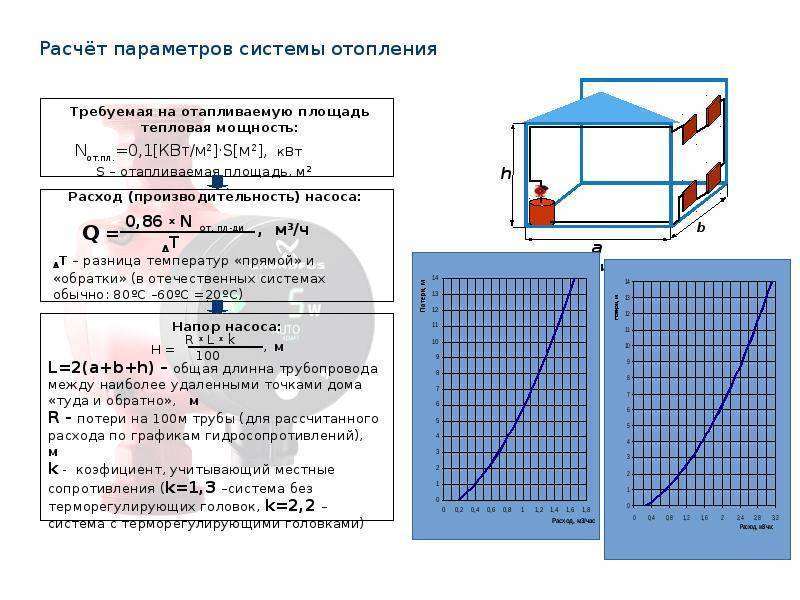

Гидравлический расчет

Для гидравлического расчета существуют специальные программы.

Одним из затратных этапов строительства является монтаж трубопровода. Гидравлический расчет системы отопления частного дома нужен для определения диаметров труб, объема расширительного бака и правильного подбора циркуляционного насоса. Результатом гидравлического расчета являются следующие параметры:

• Расход теплоносителя в целом;
• Потери напора теплового носителя в системе;
• Потери напора от насоса (котла) до каждого отопительного прибора.

Как определить расход теплоносителя? Для этого необходимо перемножить его удельную теплоемкость (для воды этот показатель равен 4,19 кДж/кг*град.С) и разность температур на выходе и входе, затем суммарную мощность системы отопления разделить на полученный результат.

Диаметр трубы подбирается исходя из следующего условия: скорость воды в трубопроводе не должна превышать 1,5 м/с. В противном случае система будет шуметь. Но есть и ограничение нижнего предела скорости — 0,25 м/с. Монтаж трубопровода требует оценки данных параметров.

Если этим условием пренебречь, то может произойти завоздушивание труб. При правильно подобранных сечениях для функционирования системы отопления бывает достаточно циркуляционного насоса, встроенного в котел.

Потери напора для каждого участка рассчитываются как произведение удельной потери на трение (указывается производителем труб) и длины участка трубопровода. В заводских характеристиках они также указываются для каждого фитинга.

Выбор котла и немного экономики

Котел выбирается в зависимости от степени доступности того или иного вида топлива. Если к дому подведен газ, нет смысла приобретать твердотопливный или электрический. Если нужна организация горячего водоснабжения, то котел выбирают не по мощности отопления: в таких случаях выбирают монтаж двухконтурных устройств мощностью не менее 23 кВт. При меньшей производительности они обеспечат лишь одну точку водоразбора.

Расчет тепловой мощности обогрева помещения

Для правильного выбора нагревателя, предлагаем вам ознакомиться с правилами расчета тепловой мощности, необходимой для вашего конкретного случая применения:

V x ∆T x K = ккал/ч

Обозначения:

V   – Объем обогреваемого помещения (длина х ширина х высота), м3

∆Т – Разница между ˚t воздуха вне помещения и необходимой ˚t внутри помещения, ˚С

К   – Коэффициент тепловых потерь (зависит от типа конструкции и изоляции помещения):

Без теплоизоляции ( К=3,0-4,0 ) – Деревянная конструкция или конструкция из гофрированного металлического листа.

Простая теплоизоляция ( К=2,0-2,9 ) – Здание с одинарной кирпичной кладкой, упрощенная конструкция окон и крыши.

Средняя теплоизоляция ( К=1,0-1,9 ) – Стандартная конструкция. Двойная кирпичная кладка, крыша со стандартной кровлей, небольшое кол-во окон.

Высокая теплоизоляция ( К=0,6-0,9 ) – Кирпичные стены с двойной теплоизоляцией, небольшое кол-во окон со сдвоенными рамами, толстое основание пола, крыша из высококачественного теплоизоляционного материала.

Пример:

Объем помещения: 5 х 16 х 2,5 = 200

∆Т: Температура наружного воздуха -20 °С. Требуемая температура внутри помещения +25 °С. Разница между тем­пературами внутри и снаружи +45 °С.

К:  Рассмотрим вариант со средней теплоизоляцией (1-1,9). Выберите то значение, которое на ваш взгляд, наиболее соответствует вашему помещению. Чем хуже теплоизоляция, тем больший коэффициент нужно выбирать. Например 1,7.

Расчет: 200 х 45 х 1,7 = 15 300 ккалч

1 кВт = 860 ккалч, соответственно 15 300860 = 17,8 кВт.

ВАЖНО!

Газовые и дизельные калориферы прямого нагрева, можно использовать только в хорошо проветриваемых помещениях, или на открытых пространствах. Дизельные калориферы непрямого нагрева, можно использовать в закрытых помещениях, при условии отвода сгораемых газов за пределы помещения.

Таблица Мощности для помещений:

Расчет мощности можно сделать с помощью данной схемы (ВЫ можете скачать и распечать схему ниже)

Для определения необходимой мощности тепловой пушки или нагревателя воздуха нужно рассчитать минимальную нагревательную мощность для обогрева данного помещения по следующей формуле:

V х ΔT x k = ккал/ч, где:

• V – объем обогреваемого помещения (длина, ширина, высота), м3;
• ΔT – разница между температурой воздуха вне помещения и требуемой температурой воздуха внутри помещения, °C;
• k – коэффициент рассеивания (теплоизоляции здания): k = 3,0-4,0 – без теплоизоляции (упрощённая деревянная конструкция или конструкция из гофрированного металлического листа); k = 2,0-2,9 – небольшая теплоизоляция (упрощённая конструкция здания, одинарная кирпичная кладка, упрощённая конструкция окон); k = 1,0-1,9 – средняя теплоизоляция (стандартная конструкция, двойная кирпичная кладка, небольшое число окон, крыша со стандартной кровлей); k = 0,6-0,9 – высокая теплоизоляция (улучшенная конструкция здания, кирпичные стены с двойной теплоизоляцией, небольшое число окон со сдвоенными рамами, толстое основание пола, крыша из высококачественного теплоизоляционного материала).

Расчет мощности газового котла в зависимости от площади

В большинстве случаев используют ориентировочный подсчет тепловой мощности котлоагрегата по площадям нагрева, например, для частного дома:

• 10 кВт на 100 кв.м;
• 15 кВт на 150 кв.м;
• 20 кВт на 200 кв.м.

Подобные вычисления смогут подойти для не очень большого сооружения с утепленным чердачным перекрытием, низкими потолками, хорошей термоизоляцией, окнами с двойным остеклением, но не более того.

По старым расчетам лучше не делать. Источник фото: porjati.ru

К сожалению, данным условиям соответствуют только немногочисленные строения. С тем, чтобы осуществить наиболее обстоятельный расчет показателя мощности котла, необходимо учитывать полный пакет взаимосвязанных величин, в том числе:

• атмосферные условия в местности;
• размер жилой постройки;
• коэффициент теплопроводности стены;
• фактическую теплоизоляцию здания;
• систему регулировки мощности газового котла;
• объем тепла, требуемый для ГВС.

Расчет одноконтурного котла отопления

Подсчет мощности одноконтурного котлоагрегата настенной или напольной модификации котла с применением соотношения: 10 кВт на 100 м2, необходимо увеличить на 15-20%.

Например, необходимо обогреть здание площадью 80 м2.

Расчет мощности газового котла отопления:

10*80/100*1.2 = 9.60 кВт.

В случае, когда в торговой сети не существует требуемого вида устройств, приобретают модификацию с большим размером кВт. Подобный метод пойдет для источников отопления одноконтурного типа, без нагрузки на горячее водоснабжение, и может быть заложен в основу расчета расхода газа на сезон. Иногда вместо жилой площади расчет выполняют с учетом объема жилого здания квартиры и степени утепления.

Для индивидуальных помещений, построенных по типовому проекту, с высотой потолочного покрытия 3 м, формула расчета довольно простая.

Еще один способ расчета ОК котла

В данном варианте учитывают площадь застройки (П) и коэффициент удельной мощности котлоагрегата (УМК), зависящего от климатического места расположения объекта.

Он варьируется в кВт:

• 0.7 до 0.9 южные территории РФ;
• 1.0 до 1.2 центральные регионы РФ;
• 1.2 до 1.5 Московская область;
• 1.5 до 2.0 северные районы РФ.

Следовательно, формула для расчета выглядит таким образом:
Мо=П*УМК/10

Например, необходимая мощность источника отопления для постройки в 80 м2, расположенного в северном регионе:

Мо = 80*2/10 = 16 кВт

Если собственник будет устанавливать двухконтурный котлоагрегат, для отопления и ГВС, профессионалы советуют добавить к полученному результату еще 20% мощности на подогрев воды.

Как рассчитать мощность двухконтурного котла

Расчет теплопроизводительности двухконтурного котлоагрегата выполняется на основанию такой пропорции:

10 м2 = 1 000 Вт + 20% (теплопотери) + 20% (подогрев ГВС).

В случае, если здание располагает площадью 200 м2, то требуемый размер будет состоять: 20.0 кВт + 40.0% = 28.0 кВт

Это прикидочный расчет, его лучше уточнить по норме водопользования ГВС на одного человека. Такие данные приводятся в СНИПе:

• ванная комната – 8.0-9.0 л/мин;
• душевая установка – 9 л/мин;
• унитаз – 4.0 л/мин;
• смеситель в мойке – 4 л/мин.

В техдокументации к водонагревателю указывается, какая необходима теплопроизводительность котла, чтобы гарантировать качественный подогрев воды.

Для теплообменника на 200 л будет достаточно нагревателя нагрузкой приблизительно 30.0 кВт. После рассчитывают производительность, достаточную для обогрева, в конце итоги суммируют.

Расчет мощности бойлера косвенного нагрева

Для того, чтобы сбалансировать нужную мощность одноконтурного агрегата работающего на газовом топливе с бойлером косвенного нагрева, нужно установить какой объем теплообменника потребуется, чтобы обеспечить горячей водой жильцов дома. Используя данные по нормам горячего водопотребления легко можно установить, что расход в сутки для семьи из 4-х человек составит 500 л.

Производительность водонагревателя косвенного нагрева напрямую зависит от площади внутреннего теплообменника, чем более размеры змеевика, тем больше тепловой энергии он передает воде в час. Детализовать такие сведения можно, изучив характеристики по паспорту на оборудование.

Источник фото: coolandtheguide.com

Существуют оптимальные соотношения этих величин для среднего диапазона мощности бойлеров косвенного нагрева и время получения заданной температуры:

• 100 л, Мо – 24кВт, 14 мин;
• 120 л, Мо – 24кВт,17 мин;
• 200 л, Мо – 24кВт, 28 мин.

При выборе водонагревателя рекомендуется, чтобы он нагревал воду примерно за полчаса. Исходя из этих требований предпочтительнее 3-й вариант БКН.

Климатические зоны тоже важны

Не для кого ни секрет, что в разных климатических зонах имеется разная потребность в обогреве, поэтому при проектировании проекта необходимо учитывать и эти показатели.

Климатические зоны также имеют свои коэффициенты:

• средняя полоса России имеет коэффициент 1,00, поэтому он не используется;
• северные и восточные регионы: 1,6;
• южные полосы: 0,7-0,9 (учитываются минимальные и среднегодовые температуры в регионе).

Данный коэффициент необходимо умножить на общую тепловую мощность, а полученный результат разделить на теплоотдачу одной части.

Таким образом, расчет отопления по площади особых трудностей не представляет. Достаточно немного посидеть, разобраться и спокойно посчитать. С его помощью каждый владелец квартиры или дома может легко определить величину радиатора, который следует установить в комнате, кухне, ванной или в любом другом месте.

Если вы сомневаетесь в своих силах и знаниях — доверьте монтаж системы профессионалам. Лучше заплатить один раз профессионалам, чем сделать неправильно, демонтировать и повторно приступить к работе. Или же не сделать ничего вообще.

Таблица тепловой мощности, необходимой для различных помещений

(разница температуры внутри помещения и наружной температуры — 30°С)

тепл. мощн., кВт	объём помещения при хорошей теплоизоляции (новое здание), м3	объём помещения при плохой теплоизоляции (старое здание), м3	площадь теплицы из теплоизолированного стекла и с двойной фольгой, м2	площадь теплицы из обычного стекла с фольгой, м2
5	70 ÷ 150	60 ÷ 110	35	18
10	150 ÷ 300	130 ÷ 220	70	37
20	320 ÷ 600	240 ÷ 440	140	74
30	650 ÷ 1000	460 ÷ 650	210	110
40	1050 ÷ 1300	650 ÷ 890	300	150
50	1350 ÷ 1600	900 ÷ 1100	370	180
60	1650 ÷ 2000	1150 ÷ 1350	440	220
75	2100 ÷ 2500	1400 ÷ 1650	550	280
100	2600 ÷ 3300	1700 ÷ 2200	740	370
125	3400 ÷ 4100	2300 ÷ 2700	920	460
150	4200 ÷ 5000	2800 ÷ 3300	1100	550
200	5000 ÷ 6500	3400 ÷ 4400	1480	740

Ответ на вопрос : КУДА УХОДИТ ЛЕТО ТЕПЛО?

Конвекторы

Это современные и достаточно эффективные устройства, которые способны прогреть большое помещение за малое время. Основа нагревательного элемента – спираль из специального сплава металлов. Воздух комнаты проходит через конвектор, а из решетки выходит уже теплым.

Располагается такое устройство на полу, благодаря чему холодный воздух сразу прогревается и нейтрализуется теплым – происходит естественное движение воздушной массы – конвекция, из-за чего и произошло название обогревателя. Преимущество конвектора – быстрое прогревание больших объемов помещения и совершенно бесшумная работа. К тому же он не занимает много места. Недостатков практически нет.

Модели и цены на них представлены в таблице.

модель	технические характеристики	цена, руб
Ballu BEP/EXT-1500	4600
Electrolux ECH/AG-1000MFR4	2700
РЕСАНТА ОК-500С	900
Ballu BEC/EVM-1500	2200
Ballu BEC/EM-1000	1700

Расчет мощности обогревателей разных типов на площадь помещения

Обогреватели используют не только в загородных домах, но и в квартирах. Осенью при наступлении холодов в квартире отопление еще не включают, поэтому многие приобретают электрические изделия. Но чтобы не получить большой счет за электричество, необходимо заранее рассчитать мощность и потребление прибора.

Для расчета следует учитывать площадь дома или квартиры и количество отопительных приборов. Необходимо рассчитать мощность радиаторов при помощи специальной формулы.

kWt = 0,277*c* ϱ *P*h*(t2-t1), где с – удельная теплоемкость, ϱ – плотность воздуха, P – площадь, h – высота.

В результате вы получите количество тепла, которое необходимо для обогрева дома и требуемую мощность приборов.

Таблица мощности на площадь помещения

В формуле необходимо учесть следующие моменты:

Материал и толщина стен. В доме с толстыми стенами тепловые потери будут минимальны. А при тонких стенах тепло уходит на улицу.
Вид радиаторов. Батареи могут быть инфракрасные или масляные.
Утепление стен.
Качество и количество окон в доме. Через окна уходит большое количество тепла

Поэтому важно, чтобы окна были хорошего качества. В таком случае нагревать обогреватель можно до невысокой температуры

А если окна продуваются, то необходимо включать устройство на максимальную температуру.

Для того чтобы правильно произвести расчет мощности требуемого обогревателя со всеми нюансами, можно воспользоваться калькулятором.

Мощность кварцевого обогревателя

Такое оборудование потребляет небольшое количество электроэнергии. Средний расход составляет 0,5 кВт в час. Тип нагревателя отличается от того же масляного. В специальной плите устроен нагревательный элемент, который нагревается и излучает тепло. Тепло распределяется равномерно по всей площади.

Кварцевые приборы имеют следующие достоинства:

• Нагреватель не сушит воздух. Поэтому люди в помещении будут чувствовать себя комфортно.
• Красивый внешний вид.
• Большой срок службы.
• Воздух в доме остается свежим и чистым.
• Прибор не нагревается до высоких температур. Он может нагреться до температуры 95 о С. Поэтому такое изделие можно считать не пожароопасным.
• Оборудование долго аккумулирует тепло. Прибор нагревается и длительное время остается теплым. Для полного нагрева кварцевого изделия потребуется 20 минут.

Мощность масляного обогревателя

Исходя из расчетов, можно определиться с мощностью прибора. Но стоит учитывать тот факт, что такие нагреватели распределяют тепло неравномерно.

Вокруг прибора воздух сильно нагревается, а в отдаленных частях дома воздух остается прохладным.

Немного советов по выбору

Каждый производитель сейчас старается обеспечить покупателя полным набором оборудования, которое только может ему понадобится, мощность учитывается тоже. Электрический котёл не стал исключением. В комплекте с ним идут программатор, насос для циркуляции теплоносителя, расширительный бак. Благодаря этому легко понять, каким должен быть показатель мощности у электрического котла. С этим справится даже начинающий пользователь.

Кроме того, обязательны устройства для защиты оборудования и специальных кабелей. Таким образом, установку можно полностью выполнить своими руками. Мощность котла не имеет значения.

Но иногда требуется и самостоятельная доукомплектация. Для тех, кто разбирается в электрических моделях, это решение зачастую становится наиболее актуальным. В том числе и по мощности. Систему электроснабжения можно использовать обычного типа, если устанавливается электрический котёл, мощность которого доходит до 6 кВт.

С недавнего времени потребление электроэнергии электрическим котлом стало не менее важным показателем, чем установка в системе специального насоса. Такое решение тоже помогает понять, сколько электроэнергии уходит, и почему. В данном случае расход заметно уменьшается. В системе можно будет использовать трубы с меньшим диаметром, чем в обычной ситуации. Насос с мокрым ротором – основный вид оборудования, который чаще всего можно увидеть в частных домах. Мощность его вполне соответствует требованиям.

• Ротор омывается жидкостью, которая электрическим оборудованием никогда не перекачивается. Потребление ресурсов становится более выгодным.
• Не требуется установки дополнительного вентилятора, поскольку устройство никогда не перегревается. Мощности котла хватает для нагрузок в нормальном режиме.
• Из-за того, что вентилятор отсутствует, работа всей системы становится практически бесшумной. В жилых помещениях это становится особенно актуальным, мощность от этого не страдает.

Такие насосы сами могут поддерживать автоматическую, либо ручную регулировку. Мощность в данном случае большой роли не играет. Первый вариант является наиболее предпочтительным, поскольку он позволяет экономить электроэнергию. Тогда более выгодным становится само отопление электрическим котлом.

Сколько обходится его работа? Чтобы произвести расчёт, достаточно знать о некоторых особенностях эксплуатации. Например, какая температура чаще всего поддерживается в помещении. Что касается общей схемы для отопления дома, то лучше выбирать принудительную циркуляцию. Это тоже оптимальный вариант, позволяющий добиться максимальных результатов при минимальных вложениях.
