Калькулятор расчета длины греющего кабеля для водопровода

Технология прогрева кабелем ПНСВ

Для эффективного прогрева необходима точная регулировка мощности. В противном случае недостаточный или чересчур сильный нагрев прогревочного провода может вызвать разрушение монолита. При перегреве изоляционная оболочка может расплавиться, и жилы проводов тогда войдут в контакт с арматурой, вследствие чего произойдёт короткое замыкание. Чтобы это не происходило, применяют специальные схемы подключения греющего проводника.

Варианты схем подключения

В результате теоретических разработок и опытных исследований было определено напряжение величиной 70 вольт, при котором ПНСВ наиболее эффективно «работает» с твердеющим раствором. Для создания оптимальных условий обогрева потребуется понижающий трансформатор.

Трансформаторная понижающая подстанция

Перед монтажом электропроводки делают расчёт длины провода. Затем определяют схему укладки и способ подключения кабеля, величину рабочего выходного напряжения с учётом объёма бетонного раствора, окружающей температуры и габарита монолитной конструкции. Чтобы не погрязнуть в сложных расчётах, пользуются онлайн калькулятором, который учитывает все вышеперечисленные параметры. Используют две самые распространённые схемы укладки и подключения кабеля: это звезда и треугольник.

Варианты подключения

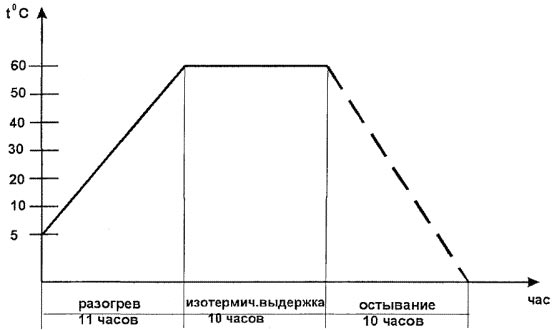

Зачем нужен прогрев бетона

Если вода в растворе бетона замерзнет, он не наберет технологической прочности

Электропрогрев бетона требуется в холодное время года, когда температура окружающей среды опускается ниже температуры замерзания воды, что влечет за собой гидратацию бетонного раствора. Смесь не затвердевает, как требуется, а частично замерзает.

С приходом тепла начинает активный процесс оттаивания, в результате монолитность конструкции нарушается, что отрицательно сказывается на долговечности и сопротивлении проникновения влаги в полости монолитных блоков.

Чтобы предотвратить нежелательные и опасные для здоровья и жизни человека последствия, обязательно осуществляют прогрев бетона в зимнее время специальными проводами. Расчет метража и схемы прокладки проводят на этапе проектирования здания.

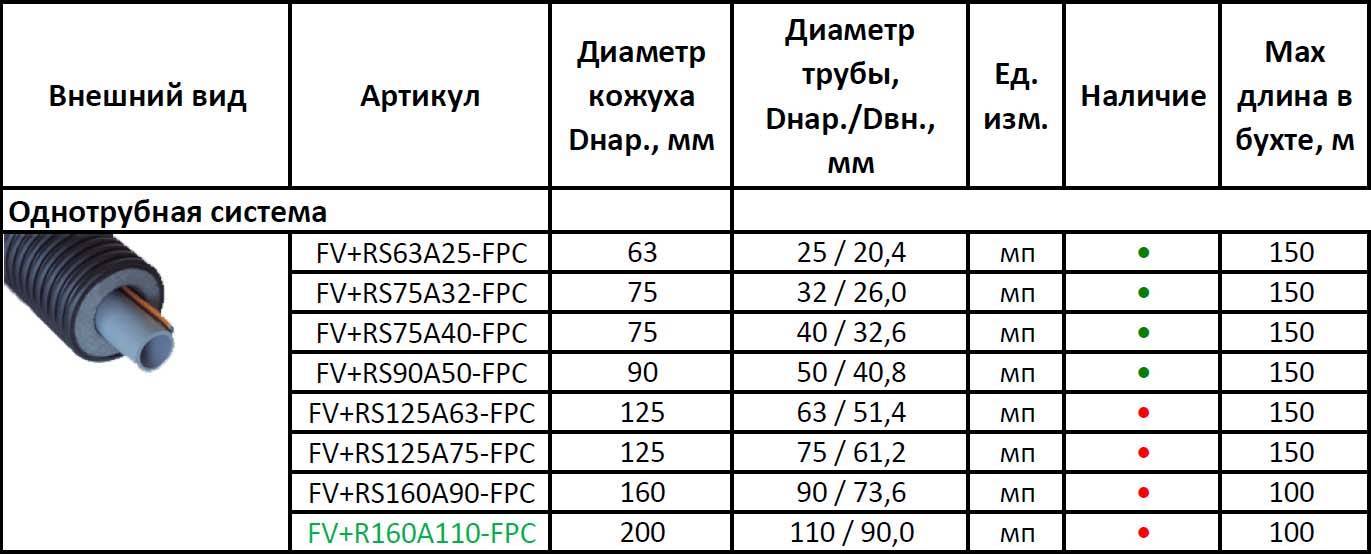

Способы монтажа

Греющий кабель для водопровода укладывают снаружи или внутри трубы. Для каждого способа есть специальные виды проводов — некоторые только для наружного монтажа, другие — для внутреннего. Способ монтажа обязательно прописывается в технических характеристиках.

Внутри трубы

Для установки нагревательного элемента внутри водопроводной трубы, он должен отвечать нескольким требованиям:

• оболочка не должна выделять вредных веществ;
• степень электрической защиты должна быть не ниже IP68;
• герметичная оконечная муфта.

Чтобы была возможность заправить провод внутрь, на конце трубопровода ставят тройник, в один из отводов которого через сальник (идет в комплекте) заводится провод.

Пример установки греющего кабеля внутрь трубы через сальник

Тройник для монтажа обогревающего кабеля внутри трубы может иметь разные углы отвода — на 180°, 90°, 120°. При этом способе монтажа провод никак не фиксируется. Его просто заправляют внутрь.

Виды тройников для монтажа греющего кабеля внутри водопровода

Наружный монтаж

Закреплять греющий кабель для водопровода на наружной поверхности трубы надо так, чтобы он прилегал плотно, всей площадью. Перед установкой на металлические трубы, их очищают от пыли, грязи, ржавчины, следов сварки и т.п. На поверхности не должно остаться каких-либо элементов, которые могут повредить проводник. На чистый металл укладывается провод, фиксируется через каждые 30 см (чаще можно, реже — нет) при помощи металлизированной клейкой ленты или пластиковых хомутов.

Если тянется вдоль одна-две нитки, то монтируются они снизу — в самой холодной зоне, укладываются параллельно, на некотором расстоянии друг от друга

При укладке трех и более проводов, они располагаются так, чтобы их большая часть находилась снизу, но расстояние между греющими кабелями выдерживается (особенно важно это для резистивных модификаций)



Способы закрепления греющего кабеля на трубе

Есть второй способ монтажа — спиралью. Укладывать провод надо аккуратно — они не любят резких или многократных изгибов. Есть два способа. Первый — разматывать муфту постепенно наматывая освобождающийся кабель на трубу. Второй — закрепить его с провисаниями (нижняя картинка на фото), которые потом намотать и закрепить металлизированной липкой лентой.

Если обогревать будут водопроводную трубу из пластика, то под провод наклеивается сначала металлизированный скотч. Он улучшает теплопроводность, повышая эффективность нагрева. Еще один нюанс монтажа обогревающего кабеля на водопровод: тройники, вентили и другие подобные устройства требуют больше тепла. При укладке сделайте на каждом фитинге несколько петель. Только следите за минимальным радиусом изгиба.

Фитинги, краны необходимо прогревать лучше

Монтаж на трубе с вентилем

А если у вас более сложный случай? Например, на участке водопровода присутствуют крепежные элементы и вентили?

Здесь есть определенные нюансы. Для начала подготавливаете саму трубу, наклеивая ленту.

В крепежных точках хомуты придется временно убрать.

При этом сам провод должен проходить через нижнюю точку крепления хомута.

А что делать с краном?

Ошибка №10
Если кабель здесь пустить в натяжку по прямой или даже по спирали, то при необходимости замены вентиля, сделать это без разрезания кабеля уже не получится.

Поэтому должен быть сделан запас в виде петли.

После этого просто складываете данную петлю вокруг вентиля и стягиваете ее стяжкой.

Поверх всего натягивается теплоизоляция.

Как проложить греющий кабель снаружи трубы

Для монтажа по наружной стороне вам понадобятся:

сам кабель

алюминиевый скотч

Это должен быть скотч с хорошим металлизированным покрытием. Дешевая лавсановая пленка с металлизированным напылением не подойдет.

нейлоновые стяжки

теплоизоляция

Чтобы тепло распределялось равномерно по всей длине, обмотайте фольгированным скотчем утепляемый участок.

Ошибка №6
При этом нет нужды обматывать всю трубу целиком.

Допустим, у вас труба сотка или больше. Приклеиваете вдоль нее одну полосу скотча и все. Не обязательно расходовать материал на всю поверхность.

Ошибка №7
Стальные и медные трубы вообще обматывать скотчем не требуется.

В равной степени это относится и к металлическим гофрированным. На них будет достаточно только верхнего слоя.

Далее необходимо закрепить кабель.

Ошибка №8
Чаще всего это делают тем же самым алюминиевым скотчем.

Однако это чревато тем, что провод в конце концов “оттопыривается” и начинает отходить от стенки, что уменьшает теплопередачу в разы.

Чтобы этого не происходило, воспользуйтесь нейлоновыми стяжками. Расстояние между стяжками – 15-20см.

Сам кабель можно укладывать как ровной полоской, так и кольцами вокруг. Первый вариант считается более рациональным для канализации и труб небольшого диаметра.

При этом прокладка внахлест спиралью обойдется вам в копеечку. Но зачастую только такой способ позволяет нормально прогреть трубу большого сечения в сильные морозы.

Ошибка №9
При укладке кабеля по прямой линии располагать его нужно не сверху или сбоку, а снизу трубы.

Чем теплее вода, тем меньше ее плотность, а значит нагреваясь она будет подниматься вверх. При неправильном монтаже низ трубы может оказаться холодным, а это чревато промерзанием, особенно в системах канализации.

В них вода течет понизу. Кроме того, такие трубы никогда не бывают полными.

Поверх кабеля приклеивается еще один слой фольгированного скотча.

После чего на весь этот “пирог” (труба-скотч-кабель-стяжка-скотч) надевается теплоизоляция в виде вспененного полиэтилена.

Ее использование обязательно. Она удерживает все тепло внутри и сокращает расход эл.энергии.

Теплоизоляционный шов заделывается армирующим скотчем.

Иначе максимальной герметичности не добиться. Если у вас готовый комплект с вилкой на конце кабеля, то в принципе на этом весь монтаж окончен. Подключаете кабель в розетку и забываете, что такое перемерзание труб, раз и навсегда.

Калькулятор расчета трубы для теплого пола

От количества трубы зависит не столько объем расходных ресурсов, сколько работоспособность системы. Самый простой вариант определения длины контуров — введение данных в онлайн-калькулятор. Здесь нужно знать только площадь обслуживаемой комнаты и шаг петли.

Для сравнения формула вычисления выглядит так: S / H x 1,1 + D x 2 = L. Здесь:

• S — площадь;
• H — шаг;
• D — длина магистрали от основного “полотна” до коллектора.

Коэффициент 1,1 — это запас в 10 %, который может понадобиться. Его учитывают обязательно, так как контур должен быть цельным. Удвоение подразумевает наличие двух каналов к коллектору: на вход и выход теплоносителя.

Разновидности проводов

Визуально кабель для прогрева бетона не отличается от остальных проводов. В нем находится одна жила. При бетонировании добиваются температуры в 55 градусов. Провод пропускает максимально предельную силу тока — до 16 А. Гибкость изделия достигается благодаря сечению жилы — от 0,5 до 3 мм. Один кубический метр бетона можно прогреть проводом длиной 55 метров.

Среди разнообразия видов прогревочного кабеля выделяют:

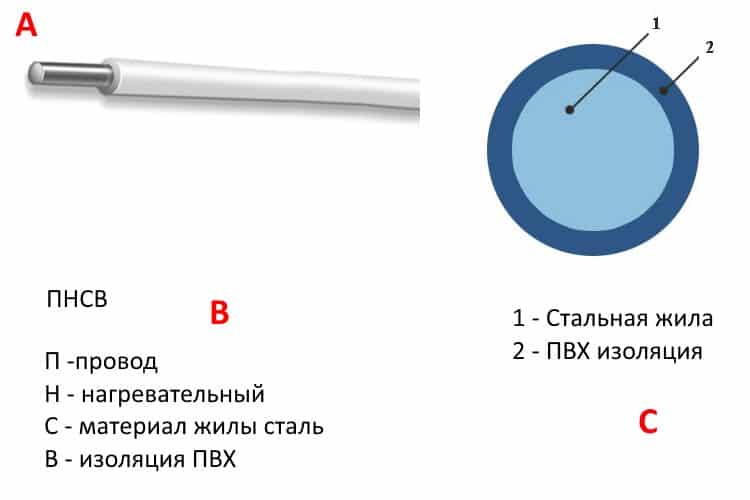

• ПНСВ;
• ПТПЖ.

Провод ПНСВ имеет невысокую стоимость, поэтому пользуется большой популярностью. Аббревиатура расшифровывается как «провод нагревательный стальной виниловый». Первые две буквы определяют назначение изделия, третья — материал, из которого изготовлена жила, четвёртая — тип изоляции.

После загрузки бетона могут возникнуть некоторые проблемы, но их можно устранить с помощью кабеля сечением 3 мм. Изоляция у провода довольно прочная, поэтому она не повредится при уплотнении раствора. Интенсивная застройка часто вызывает перекос фаз, что приводит к некачественному электропитанию.

Провод ПТПЖ изначально использовался для подключения акустической аппаратуры. Это двужильный элемент, который мало отличается от ПНСВ. Его сечение колеблется от 0,5 до 1,2 мм, оплётка — оцинкованная. Работать с ним можно при температуре не ниже 30 градусов. Необходимо соблюдать радиус в 10 мм при изгибе провода. Тонкий ПТПЖ предназначен для конструкции тёплого пола, более толстый кабель необходим при прогреве монолитных сооружений.

Калькулятор длины кабеля

Расчет длины карбонового кабеля — это просто!

Вносите такие данные:

• напряжение, которое используете (12 Вольт, 220 Вольт или любое другое, какое используете)
• длину отрезка карбонового греющего кабеля в метрах (10 метров, 5 метров, 20 метров, 1 метр или любую другую, какую хотите)
• сопротивление кабеля на метр (9,5 Ом/метр, 17 Ом/метр, 33 Ом/метр, 66 Ом/метр, 141 Ом/метр, 400 Ом/метр) — у нас Вы можете купить кабель с такими сопротивлениями

Получайте такие результаты:

• Мощность отрезка в Ваттах (сколько такой отрезок будет потреблять электроэнергии)
• Мощность одного метра отрезка (этот показатель не должен превышать 25 Вт/метр согласно нашим рекомендациям)
• Сила тока в Амперах
• Температура нагрева отрезка (этот показатель не должен превышать 120 градусов Цельсия согласно нашим рекомендациям)

После того, как Вы подобрали нужную длину греющего кабеля и нужное сопротивление, можете смело заказывать его у нас в любом количестве. В комплекте поставки Вы получите набор зажимных гильз и термоусадочной трубки (эти элементы понадобятся для соединения греющего кабеля Tescabo с электрическим проводом путем обжима). Такое соединение можно сделать собственными руками за 5 минут:

1. Одеваете кусочек (пару сантиметров) термоусадочной трубки на конец карбонового кабеля
2. Одеваете гильзу на конец карбонового кабеля (прямо на карбоновое волокно, так как оно будет проводить ток)
3. Вставляете холодный конец (электрический кабель) в гильзу с другой стороны
4. Зажимаете гильзу
5. Подтягиваете термоусадку на место зажима
6. Нагреваете термоусадку. Под воздействием температуры она обожмет место стыка и загерметизирует стыковку
7. Соединяете второй конец карбонового кабеля со вторым холодным концом таким же способом
8. Готово.

Если Вы хотите сделать так, что несколько отрезков будут соединяться в одну систему, то нужно подключать их путем параллельного соединения.

С калькулятором Tescabo расчет длины карбонового кабеля можно произвести за 5 секунд!

Источник

Подходящие варианты комплектов теплого пола

— Внимание!!! Представленные в расчете комплекты греющего кабеля необходимы вам в количестве 3-х штук!

Список подходящих вариантов

(PDF)

1. 1. Основание
2. 2. Теплоизоляция
3. 3. Фольга
4. 4. Базовая стяжка
5. 5. Монтажная лента
6. 6. Нагревательный кабел
7. 7. Температурный датчик в гофротрубке
8. 8. Выравнивающая стяжка
9. 9. Гидроизоляция (при необходимости)
10. 10. Плиточный клей
11. 11. Звукоизоляция
12. 12. Напольное покрытие
13. 13. Терморегулятор

Описание установки

Укладка кабеля в выравнивающую стяжку.

• Рекомендуется при толщине конструкции пола более 100 мм.
• Арматурная сетка должна быть уложена в слое базовой стяжки (> 6 см).
• Кабель монтируется на поверхности базовой стяжки после ее высыхания.
• Для фиксации кабеля на поверхности пола используйте монтажную ленту соответствующих длин, закрепленную на стяжке. Температурный датчик устанавливается между двумя витками кабеля в гофро-трубке.
• Толщина выравнивающей стяжки зависит от характеристик аккумуляции и материала покрытия пола.
• Для полов с керамической плиткой толщина стяжки должна быть больше, чем для деревянных, чтобы обеспечить равномерный прогрев поверхности.

1. 1. Старый материал пола;
2. 2. Грунтовка;
3. 3. Нагревательный кабель;
4. 4. Монтажный скотч;
5. 5. Датчик температуры пола в гофротрубке;
6. 6. Выравнивающий раствор (плиточный клей);
7. 7. Выравнивающий раствор (при необходимости);
8. 8. Напольное покрытие;
9. 9. Терморегулятор;

Описание установки

Отопление тонких полов.

• Нагревательные кабели могут быть установлены на старом напольном покрытии.
• На поверхности пола кабель фиксируется с помощью монтажного скотча.
• Температурный датчик устанавливается в гофро-трубке посередине между двумя витками кабеля.
• Кабель равномерно и полностью закрывается выравнивающим раствором или клеем, после высыхания которого может быть смонтировано напольное покрытие.

1. 1. Выровненный черновой пол
2. 2. Теплоизоляция (ЭППС, Изолон)
3. 3. Нагревательная пленка
4. 4. Заземляющий алюминиевый экран-пленка
5. 5. Ламинат или паркетная доска
6. 6. Датчик температуры пола
7. 7. Термостат

Описание установки

Укладка пленки под ламинат или паркетную доску.

• Нагревательные пленки должны располагаться так, чтобы они не перекрывались, даже частично, декоративными элементами, плинтусами и другими частями пола. Нагревательные панели, закрытые надстройками могут перегреться.
• Нагревательные пленки следует располагать по длине помещения, в этом случае будет больше цельных полос и меньше точек подключения монтажных проводов.
• Если в полу проходит электропроводка, она должна находиться как минимум в 50 мм от нагревательных панелей и отделяться от нее или структур пола теплоизолирующим материалом, заполняющим это пространство.
• Между нагревательными панелями и источниками тепла должно быть выдержано расстояние не менее 200 мм. К источникам тепла можно отнести горячие трубы, камины, духовки и т.д.
• Нагревательная пленка разрезается вдоль нагревательных полос по пунктирным линиям отреза. Запрещается разрезать пленку по иным линиям!
• Температурный датчик устанавливается в гофро-трубке посередине между двумя пленками.
• Нагревательная пленка крепится при помощи армированного скотча.

1. 1. Выровненный черновой пол
2. 2. Теплоизоляция (ЭППС, Изолон)
3. 3. Нагревательная пленка
4. 4. Заземляющий алюминиевый экран-пленка
5. 5. Датчик температуры пола
6. 6. Листы фанеры или ГВЛ
7. 7. Ковролин
8. 8. Линолиум

Описание установки

Укладка пленки под линолеум и ковролин.

• Нагревательные пленки должны располагаться так, чтобы они не перекрывались, даже частично, декоративными элементами, плинтусами и другими частями пола. Нагревательные панели, закрытые надстройками могут перегреться.
• Нагревательные пленки следует располагать по длине помещения, в этом случае будет больше цельных полос и меньше точек подключения монтажных проводов.
• Если в полу проходит электропроводка, она должна находиться как минимум в 50 мм от нагревательных панелей и отделяться от нее или структур пола теплоизолирующим материалом, заполняющим это пространство.
• Между нагревательными панелями и источниками тепла должно быть выдержано расстояние не менее 200 мм. К источникам тепла можно отнести горячие трубы, камины, духовки и т.д.
• Нагревательная пленка разрезается вдоль нагревательных полос по пунктирным линиям отреза. Запрещается разрезать пленку по иным линиям!
• Температурный датчик устанавливается в гофро-трубке посередине между двумя пленками.
• Нагревательная пленка крепится при помощи армированного скотча.

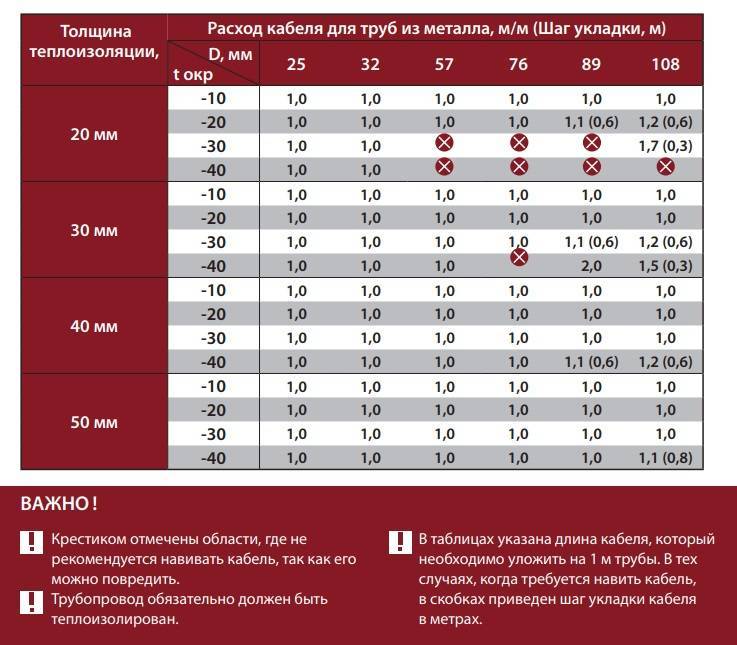

Результаты расчета системы защиты трубопровода от промерзания

Исходные данные:

материал трубы: длина трубы: м наружный диаметр трубы: мм температура внутри трубы: °С температура окружающей среды: °С теплоизоляция: коэф.теплопроводности: Вт/м°С, толщина: мм рекомендуемая мощность для данной длины трубы: Вт

* Обращаем ваше внимание на то, что необходимая вам длина кабеля может превышать максимально допустимую для определеного типа кабеля длину электроцепи. В этом случае вам будет необходимо использовать несколько отрезков

Максимально допустимая длина электроцепи указана в таблице в предпоследней колонке.

Наименование кабеля Удельная мощность кабеля, Вт/м Длина, м Суммарная мощность кабеля, Вт Стоимость

Кабель SRL10 10 Вт/м м Вт руб.

Кабель SRF10 10 Вт/м м Вт руб.

Кабель SRL16 16 Вт/м м Вт руб.

Кабель SRF16 16 Вт/м м Вт руб.

Кабель SRF24 24 Вт/м м Вт руб.

Кабель SRL24 24 Вт/м м Вт руб.

Кабель SRF30 30 Вт/м м Вт руб.

Кабель SRL30 30 Вт/м м Вт руб.

Кабель SRF40 40 Вт/м м Вт руб.

Кабель SRL40 40 Вт/м м Вт руб.

* При применении теплоизоляции отличающейся от заложенной в калькулятор, Вы можете самостоятельно ввести коэффициент теплопроводности материала.

Калькулятор позволяет выполнить приблизительный расчет стоимости, для точного расчета обратитесь к дилерам продукции FINE KOREA в вашем городе, либо к менеджерам отдела продаж

2013, «FINE KOREA»

Вся информация (включая цены) на сайте носит исключительно информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями Статьи 437 (2) Гражданского кодекса РФ.

Источник

Монтаж секций обогревающего кабеля

Провода поставляют в торговую сеть уже готовыми секциями. Для эффективной гидратации раствора в холодное время нужно определить мощность секции, зависящей от габаритов монолита.

Специалисты советуют следовать следующим рекомендациям по монтажу обогревочного провода:

• На обогрев одного кубометра бетонного раствора потребуется мощность провода от 500 до 1500 Вт. Величина корректируется коэффициентом уровня температуры окружающего пространства;
• Для снижения расхода электроэнергии применяют присадки, понижающие точку замерзания раствора;
• С этой же целью утепляют опалубку.

Дополнительная информация. Если не хватает опыта в деле обогрева монолита в зимнее время года, то не стоит браться за это дело самостоятельно. Нужно обратиться к специалистам. Они сделают расчёт и правильно осуществят монтаж прогревочного кабеля.

Информация по назначению калькулятора

Онлайн калькулятор водяного теплого пола предназначен для расчета основных тепловых и гидравлических параметров системы, расчета диаметра и длины трубы. Калькулятор предоставляет возможность осуществить расчет теплого пола, реализованного «мокрым» способом с обустройством монолитного пола из цементно-песчаного раствора или бетона, а также с реализацией «сухим» методом, с использованием тепло-распределяющих пластин. Устройство системы ТП «сухим» методом предпочтительно для деревянных полов и перекрытий.

При завышении предельно допустимых значений основных параметров, калькулятор укажет на ошибки.

Тепловые потоки, направленные снизу-вверх, являются наиболее предпочтительными и комфортными для человеческого восприятия. Именно поэтому обогрев помещений теплыми полами становится наиболее популярным решением по сравнению с настенными источниками тепла. Нагревательные элементы такой системы не занимают дополнительного места в отличие от настенных радиаторов.

Правильно спроектированные и реализованные системы теплого пола являются современным и комфортным источником обогрева помещений. Использование современных и качественных материалов, а также правильных расчетов, позволяет создать эффективную и надежную систему отопления со сроком службы не менее 50 лет.

Система теплого пола может выступать единственным источником обогрева помещения только в регионах с теплым климатом и с использованием энерго-эффективных материалов. При недостаточном тепловом потоке обязательно применение дополнительных источников тепла.

Полученные расчеты будут особенно полезны тем, кто планирует реализовать систему отопления теплого пола своими руками в частном доме.

Для более точного расчета обязательно обратитесь к квалифицированным специалистам в вашем регионе!

Расчёт длины провода

Провод заземления

Длина прогревочного кабеля для бетона прямо связана с его характеристиками. Для расчёта значение имеют выходное напряжение трансформатора, радиусы изгибов проводного нагревателя. Очень удобно пользоваться сетевым калькулятором для небольших по объёму монолитных объектов. При масштабном строительстве профессионалы используют нормативы, привязанные к марке провода, температуре окружающей среды и прочим параметрам.

Например, для обогрева одного кубического метра монолита потребуется прогревочный провод мощностью 1300 Вт. Понадобится ПНСВ длиной 30- 50 метров. Конкретный размер провода для обогрева бетона уточняется вводом в расчёт поправочного температурного коэффициента окружающей атмосферы.

Особенности и достоинства сегментированного кабеля

В качестве прогревочного сегментированного провода используют продукцию ВЕТ и КДБС. Преимущества использования такого типа проводной продукции заключаются в следующем:

• для прогрева бетона не нужно устанавливать дополнительное дорогое оборудование – понижающий трансформатор;
• высокая безопасность исключает случайное поражение током человека;
• монтаж прогревочных секций осуществляется быстро и с минимальными трудовыми затратами;
• расчёт длины обогревающих сегментов не вызывает сложностей.

К особенностям применения сегментированных обогревающих проводов относится то, что ВЕТ кабель и провод КДБС стоят намного дороже своего аналога – ПНВС. Их применение целесообразно на возведении монолитных сооружений небольших размеров.

Плюсы и недочеты калькулятора

Онлайн-калькулятор производит расчет длины трубы в автоматическом режиме. Процесс занимает немного времени, от пользователя требуется только наличие проекта и 2 размера: площадь и шаг. В итоге будет получен оптимальный результат.

Программа учитывает коэффициент сопротивления труб

Это важно из-за наличия изгибов в контурах. Например, 16-я труба монтируется с более частым шагом, чем с 20 диаметром

Программное вычисление проводится только с учетом занимаемой площади по полу. К результату необходимо самостоятельно добавить метраж контуров, идущих к коллектору

Нужно обратить внимание на то, что они могут идти как по стенам, так и по перекрытиям

Не все калькуляторы предлагают для расчета вводить данные о материалах и поперечном сечении каналов. То есть шаг нужно определять самостоятельно. Для этого нужно кроме перечисленного учесть ожидаемую температуру в помещении и характеристики основания, напольного покрытия.

Также не всегда можно посредством онлайн-калькулятора произвести вычисления ориентируясь на мощность системы. Этот показатель определяется самостоятельно на основании площади комнаты и разницы температур в летний и зимний период.

Технология прогрева и схема укладки

Перед установкой системы прогрева бетона в зимнее время монтируется опалубка и арматура. После этого раскладывается ПНСВ с интервалом между проводами от 8 до 20 см, в зависимости от наружной температуры, ветра и влажности. Провод не натягивается и прикрепляется к арматуре специальными зажимами. Нельзя допускать изгибов радиусом менее 25 см и перехлестов токоведущих жил. Минимальное расстояние между ними должно составлять 1,5 см, это поможет не допустить короткого замыкания.

Наиболее популярная схема укладки ПНСВ – «змейка», напоминающая систему «теплый пол». Она обеспечивает обогрев максимального объема бетонного массива при экономии греющего кабеля. Перед заливкой в опалубку раствора необходимо убедиться в том, что в ней нет льда, температура смеси не ниже +5°C, а монтаж схемы подключения проведен правильно, на достаточную длину выведены холодные концы.

К проводу ПНСВ прикладывается инструкция, с которой нужно ознакомиться перед тем, как прогреть бетон. Подключение осуществляется через секции шинопроводов двумя способами через схему «треугольник» или «звезда». В первом случае систему разделяют на три параллельных участка, подключаемых к выводам трехфазного понижающего трансформатора. Во втором – три одинаковых провода соединяются в один узел, потом три свободных контакта аналогично подключаются к трансформатору. Питающее устройство устанавливается не далее, чем в 25 м от места подключения, прогреваемый участок обносится ограждением.

Система подключается после полной заливки всего объема строительного раствора. Технология прогрева бетона греющим кабелем ПНСВ включает в себя несколько этапов:

1. Разогрев осуществляется со скоростью не более 10°C в час, что обеспечивает равномерное прогревание всего объема.
2. Нагрев при постоянной температуре длится до тех пор, пока бетон не наберет половину технологической прочности. Температура не должна превышать 80°C, оптимальный показатель 60°C.
3. Остывание бетона должно происходить со скоростью 5°C в час, это поможет избежать растрескивания массива и обеспечит его монолитность.

При соблюдении технологических требований материал наберет марку прочности, соответствующую его составу. По окончанию работ ПНСВ остается в толще бетона и служит дополнительным армирующим элементом.

Нужно отметить, что применять кабель КДБС или ВЕТ значительно проще, поскольку их можно подключать напрямую к сети 220 В через щитовую или розетку. Они разделены на секции, что помогает избежать перегрузки. Но эти кабели стоят дороже ПНСВ, поэтому реже применяется при строительстве крупных объектов.

Еще одна популярная технология – использование опалубки с ТЭН и электродами, когда арматура вставляется в раствор и подключается к сети, используя сварочный аппарат или понижающий трансформатор другого типа. Этот способ прогрева не требует специального греющего кабеля, но более энергозатратен, поскольку вода в бетоне играет роль проводника, а его сопротивление при затвердевании значительно возрастает.

Для чего прогревать бетон

В холодное время года жидкий бетон в опалубке схватывается частично. Нарушается гидратация монолитной массы. При оттаивании возникает напряжение между замёрзшими и затвердевшими объёмами заливки, что приводит к нарушению монолитности содержимого опалубки. Это чревато появлением глубоких трещин и потерей несущей способности всей конструкции.

Последствия промерзания бетона

Чтобы предотвратить эти негативные явления, монолит прогревают в течение всего периода его гидратации. Для этого применяют греющий кабель для бетона.

Важно! Провод для прогрева бетона производитель работ вкладывает в опалубку перед тем, как будет туда залит жидкий раствор. При наличии большого массива арматурного каркаса, его обматывают кабелем

Характеристики ПНСВ

Провод СИП 3

Для обогрева бетона греющими проводами применяют несколько типов проводной продукции. Обычно монолит холодный период года греют прогревочным проводом ПНСВ. Сочетание букв ПНСВ надо понимать, как нагревательный провод с жилами из стали и изоляционным покрытием из ПВХ. Достоинства кабеля – это его доступность и бюджетная цена.

На сегодня всё большую популярность приобретают кабели для прогрева бетона марки ВЕТ (производство Финляндии) и КДБС отечественного изготовления. В отличие от ПНСВ, их не нужно подключать к дополнительному регулирующему оборудованию в виде трансформатора. Несложная схема подключения делает кабели наиболее привлекательным средством обогрева. Они подключаются непосредственно к источнику тока 220 вольт.

ПНСВ

Общие сведения по результатам расчетов

• Общий тепловой поток
  – Кол-во выделяемого тепла в помещение. Если тепловой поток меньше тепловых потерь помещения, необходимы дополнительные источники тепла, например, такие как настенные радиаторы.
• Тепловой поток по направлению вверх
  – Кол-во выделяемого тепла в помещение с 1 квадратного метра площади по направлению вверх.
• Тепловой поток по направлению вниз
  – Кол-во “теряемого” тепла и не участвующего в обогреве помещения. Для уменьшения данного параметра необходимо выбирать максимально эффективную теплоизоляцию под трубами ТП* (*теплого пола).
• Суммарный удельный тепловой поток
  – Общее кол-во тепла, выделяемого системой ТП с 1 квадратного метра.
• Суммарный тепловой поток на погонный метр
  – Общее кол-во тепла, выделяемого системой ТП с 1 погонного метра трубы.
• Средняя температура теплоносителя
  – Средняя величина между расчетной температурой теплоносителя подающего трубопровода и расчетной температурой теплоносителя обратного трубопровода.
• Максимальная температура пола
  – Максимальная температура поверхности пола по оси нагревательного элемента.
• Минимальная температура пола
  – Минимальная температура поверхности пола по оси между трубами ТП.
• Средняя температура пола
  – Слишком высокое значение данного параметра может быть дискомфортно для человека (нормируется СП 60.13330.2012). Для уменьшения данного параметра необходимо увеличить шаг труб, снизить температуру теплоносителя либо увеличить толщину слоев над трубами.
• Длина трубы
  – Общая длина трубы ТП с учетом длины подводящей магистрали. При высоком значении данного параметра калькулятор рассчитает оптимальное кол-во петель и их длину.
• Тепловая нагрузка на трубу
  – Суммарное количество тепловой энергии, получаемое от источников тепловой энергии, равное сумме теплопотреблений приемников тепловой энергии и потерь в тепловых сетях в единицу времени.
• Расход теплоносителя
  – Массовое кол-во теплоносителя предназначенного для подачи необходимого кол-ва тепла в помещение в единицу времени.
• Скорость движения теплоносителя
  – Чем выше скорость движения теплоносителя, тем выше гидравлическое сопротивление трубопровода, а также уровень шума, создаваемого теплоносителем. Рекомендуемое значение от 0.15 до 1м/с. Данный параметр можно уменьшить за счет увеличения внутреннего диаметра трубы.
• Линейные потери давления
  – Снижение напора по длине трубопровода, вызванного вязкостью жидкости и шероховатостью внутренних стенок трубы. Без учета местных потерь давления. Значение не должно превышать 20000Па. Можно уменьшить за счет увеличения внутреннего диаметра трубы.
• Общий объем теплоносителя
  – Общее кол-во жидкости для заполнения внутреннего объема труб системы ТП.

Калькулятор работает в тестовом режиме. Дата добавления калькулятора 11.03.2018
