Калькулятор расчета количества секций радиаторов отопления

Расчет числа секций радиаторов

Для определения количества радиаторов в помещении производится расчет числа секций (I). При этом учитываются такие основные факторы, как:

• площадь помещения (S м2)
• тепловая мощность (P) одной секции (в паспорте радиатора)
• мощность приборов отопления на 1 м2 площади, в соответствии с установленными нормами (100 Вт).

Формула для подсчета: I = S x 100/P. Мощность одной секции алюминиевой батареи составляет в среднем 190 Вт, следовательно, формула примет следующий вид: I = 100S/190. Средняя тепловая мощность (P) одной секции биметаллической батареи – 185 Вт. В этом случае: I = 100S/185.

На нашем сайте для более удобного расчета необходимого числа секций представлен калькулятор, в который надо ввести следующие данные:

длина помещения (м)
ширина помещения (м)
высота потолка (м)
тип оконного стеклопакета
количество наружных стен
тип верхнего обогрева (наличие верхнего этажа, холодного или теплого чердака)

Типы радиаторов

Модели радиаторов подразделяются на группы:

• Чугунные – хорошо отдают тепло и устойчивы к высокому давлению в системе. Однако они тяжелые, со временем засоряются ржавчиной и илом, в результате чего теплоотдача их снижается. Кроме того, они не соответствуют современному дизайну.
• Стальные, недостаток которых состоит в слабой сопротивляемости перепадам давления и в подверженности коррозии.
• Алюминиевые
• Биметаллические

Компания “VIVALDO Radiatori” производит алюминиевые батареи четырех моделей (Classic 350/85, 500/70 и 500/80 и 500/100) и три модели – биметаллических (Classic 350/80 и 500/80, Modern 500/80). Все они характеризуются высоким качеством, небольшими размерами и весом, высокими показателями теплоотдачи в течение всего периода эксплуатации, устойчивостью к коррозии и современным дизайном.

Алюминиевые радиаторы менее устойчивы к гидравлическим нагрузкам и повышенной кислотности теплоносителя, но они дешевле. Их чаще устанавливают в домах с автономным теплоснабжением, где есть возможность контроля и самостоятельного регулирования давления. В домах же с централизованным теплоснабжением лучше использовать биметаллические. Они более устойчивы к высокому давлению и химическому составу воды.

Тепловентилятор

Самый простой и доступный обогревательный прибор. Используется для быстрого прогрева небольших помещений. У тепловентиляторов мощность 2,0-2,5 кВт. По сравнению с масляным радиатором и конвектором имеют небольшие габариты. Тепловентиляторы располагаться на полу, на столе, бывают модели с креплением к стене

Принцип работы	В тепловентиляторе воздух нагревается от раскаленной электрической спирали и вентилятором подается в зону обогрева. Температура открытой электрической спирали около 80°С, а воздуха на выходе из тепловентилятора всегда до 20°С. Для улучшения равномерности обогрева помещения вентилятор поворачивается в корпусе. Материал корпуса тепловентилятора, как правило, пластмасса
Достоинства	Очень быстро нагревают воздух и распределяют по объёму помещения. Отключаются в случае падения. Защищены от перегрева. Благодаря термостату регулируют установленную температуру и не требуют отключения. Компактны и эстетичны
Недостатки	Издаваемый шум во время работы на повышенных оборотах. Загрязнение воздуха вследствие сжигания кислорода и частичек пыли. Забившаяся пыль, сгорая на раскалённой спирали, может быть источником неприятного запаха в помещении
Выводы	Тепловентиляторы обеспечивают самую высокую скорость обогрева помещения, но создают повышенный шум на высоких оборотах, а модели с открытой спиралью имеют и другой недостаток: они сжигают кислород и загрязняют воздух продуктами сгорания

Расчет количества секций радиаторов отопления

Здесь вы узнаете:

Проектирование отопительной системы включает в себя такой важный этап, как расчет радиаторов отопления по площади через калькулятор или вручную. Он помогает вычислить количество секций, необходимых для обогрева той или иной комнаты. Берутся самые разные параметры, начиная от площади помещений и заканчивая характеристиками утепления. От правильности произведенных расчетов будет зависеть:

• равномерность обогрева комнат;
• комфортная температура в спальнях;
• отсутствие холодных мест в домовладении.

Давайте разберемся, как производится расчет радиаторов отопления и что учитывается в вычислениях.

Конвекторы

Это современные и достаточно эффективные устройства, которые способны прогреть большое помещение за малое время. Основа нагревательного элемента – спираль из специального сплава металлов. Воздух комнаты проходит через конвектор, а из решетки выходит уже теплым.

Располагается такое устройство на полу, благодаря чему холодный воздух сразу прогревается и нейтрализуется теплым – происходит естественное движение воздушной массы – конвекция, из-за чего и произошло название обогревателя. Преимущество конвектора – быстрое прогревание больших объемов помещения и совершенно бесшумная работа. К тому же он не занимает много места. Недостатков практически нет.

Модели и цены на них представлены в таблице.

модель	технические характеристики	цена, руб
Ballu BEP/EXT-1500	4600
Electrolux ECH/AG-1000MFR4	2700
РЕСАНТА ОК-500С	900
Ballu BEC/EVM-1500	2200
Ballu BEC/EM-1000	1700

Специфика и другие особенности

Также возможна и другая специфика у помещений, для которых делается расчет, не все же они похожи и совершенно одинаковы. Это могут быть такие показатели как:

• температура теплоносителя меньше 70 градусов – число частей соответственно предстоит увеличить;
• отсутствие двери в проеме между двумя помещениями. Тогда требуется подсчитать общую площадь обоих помещений, чтобы вычислить количество радиаторов для оптимального обогрева;
• установленные на окнах стеклопакеты препятствуют потере тепла, следовательно, можно монтировать меньше секций батареи.

При замене старых чугунных батарей. которые обеспечивали нормальную температуру в комнате, на новые алюминиевые или биметаллические, калькуляция весьма проста. Умножитьте теплоотдачу одной чугунной секции (в среднем 150 Вт). Результат разделите на количество тепла одной новой части.

Как работает онлайн-калькулятор

Для расчета количества секций радиатора, калькулятор проводит следующие вычисления:

• определяет теплопотери комнаты на основании тех значений, которые вы ему укажете;
• определяет мощность, необходимую для компенсации теплопотерь и обеспечения нормальной температуры;
• определяет количество секций радиатора, исходя из указанной вами мощности одной секции.

Калькулятор определяет тепловые потери не одной стены, а всего помещения сразу. Если делать это вычисление вручную, то придется считать все по сложной формуле

Q = F ( tвн – tнБ) (1 + Σ β ) n / Rо

В этой формуле использованы следующие сокращения:

tнБ – температура воздуха снаружи;

tвн – температура воздуха в помещении;

F – площадь помещения, для которого производят расчеты;

Rо – сопротивление теплопередаче, которое тоже необходимо рассчитывать по сложной формуле с большим количеством коэффициентов.

Приблизительная оценка мощности одной секции радиатора

Все остальное – различные коэффициенты, которые придется долго искать по справочникам и документам (СНиПы, ГОСТ и другие). Расчет количества секций чугунных радиаторов отопления калькулятор проводит по более простым формулам, ведь все коэффициенты внесены в таблицы, которыми он и пользуется. К тому же, способности к быстрому проведению сложных математических операций у мозга и калькулятора несопоставимы. Задачу, над которой неподготовленному человеку придется работать несколько часов, калькулятор решает меньше, чем за секунду.

Определив теплопотери, калькулятор рассчитывает мощность батареи, необходимую для поддержания комфортной температуры, которая начинается от 17 градусов по Цельсию. После этого он подсчитывает количество секций радиатора отопления, которые смогут обеспечить выделение необходимого количества тепла.

Очень точный расчет

Выше мы привели в пример очень простой расчет количества батарей отопления на площадь. Он не учитывает многие факторы, такие как качество теплоизоляции стен, вид остекления, минимальная наружная температура и многие другие. Пользуясь упрощенными вычислениями, мы можем наделать ошибок, в результате чего некоторые комнаты получатся холодными, а некоторые – слишком жаркими. Температура поддается коррекции с помощью запорных кранов, но лучше всего предусмотреть все заранее – хотя бы ради экономии материалов.

Если во время строительства своего дома вы уделили достойное внимание его утеплению, то в дальнейшем вы хорошо сэкономите на отоплении. Как производится точный расчет количества радиаторов отопления в частном доме? Будем учитывать понижающие и повышающие коэффициенты

Для начала затронем остекление. Если в доме установлены одинарные окна, используем коэффициент 1,27. Для двойных стеклопакетов коэффициент не применяется (на самом деле он составляет 1,0). Если в доме стоят тройные стеклопакеты, применяем понижающий коэффициент 0,85

Как производится точный расчет количества радиаторов отопления в частном доме? Будем учитывать понижающие и повышающие коэффициенты. Для начала затронем остекление. Если в доме установлены одинарные окна, используем коэффициент 1,27. Для двойных стеклопакетов коэффициент не применяется (на самом деле он составляет 1,0). Если в доме стоят тройные стеклопакеты, применяем понижающий коэффициент 0,85.

Стены в доме выложены в два кирпича или в их конструкции предусмотрен утеплитель? Тогда применяем коэффициент 1,0. Если обеспечить дополнительную теплоизоляцию, можно смело использовать понижающий коэффициент 0,85 – расходы на обогрев уменьшатся. Если теплоизоляции нет, применяем повышающий коэффициент 1,27.

Обратите внимание, что обогрев домовладения с одинарными окнами и плохой теплоизоляцией приводит к большим тепловым (и денежным) потерям.

Выполняя расчет количества батарей отопления на площадь, необходимо учитывать соотношение площади полов и окон. В идеале это соотношение составляет 30% – в этом случае применяем коэффициент 1,0. Если вы любите большие окна, а соотношение составит 40%, следует применить коэффициент 1,1, а при соотношении 50% нужно умножить мощность на коэффициент 1,2. Если соотношение составит 10% или 20%, применяем понижающие коэффициенты 0,8 или 0,9.

Высота потолков – не менее важный параметр. Применяем здесь следующие коэффициенты:

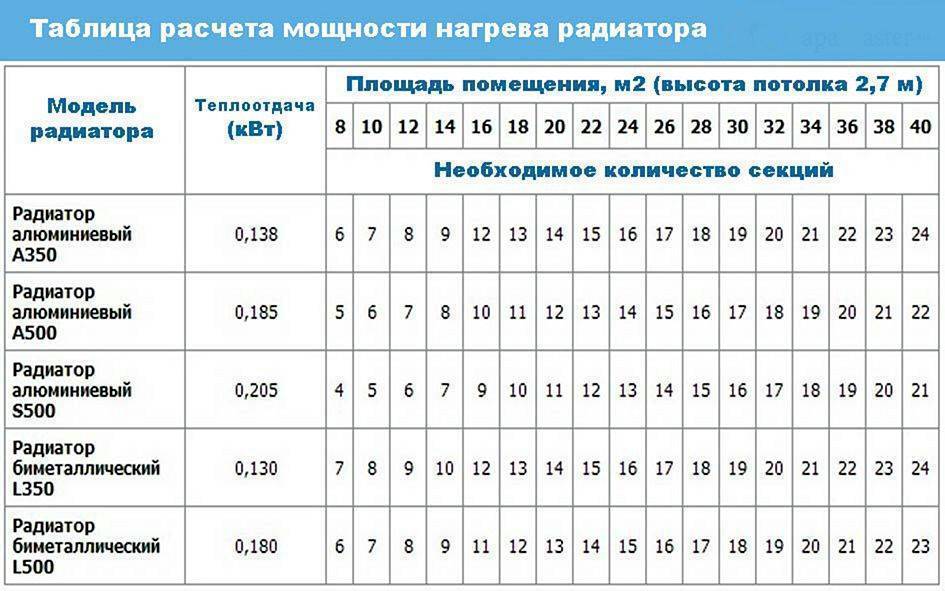

Таблица расчета количества секций в зависимости от площади помещения и высоты потолков.

• до 2,7 м – 1,0;
• от 2,7 до 3,5 м – 1,1;
• от 3,5 до 4,5 м – 1,2.

За потолком находится чердак или еще одна жилая комната? И здесь мы применяем дополнительные коэффициенты. Если наверху отапливаемый чердак (или с утеплением), умножаем мощность на 0,9, а если жилое помещение – на 0,8. За потолком обычный неотапливаемый чердак? Применяем коэффициент 1,0 (или просто не берем его в расчет).

После потолков примемся за стены – вот коэффициенты:

• одна наружная стена – 1,1;
• две наружные стены (угловая комната) – 1,2;
• три наружные стены (последняя комната в вытянутом доме, хате) – 1,3;
• четыре наружные стены (однокомнатный домик, хозпостройка) – 1,4.

Также в расчет берется средняя температура воздуха в самый холодный зимний период (тот самый региональный коэффициент):

• холода до –35 °C – 1,5 (очень большой запас, позволяющий не замерзнуть);
• морозы до –25 °C – 1,3 (подходит для Сибири);
• температура до –20 °C – 1,1 (средняя полоса России);
• температура до –15 °C – 0,9;
• температура до –10 °C – 0,7.

Последние два коэффициента используются в жарких южных регионах. Но даже тут принято оставлять солидный запас на случай холодов или специально для теплолюбивых людей.

Получив итоговую тепловую мощность, необходимую для обогрева выбранного помещения, следует разделить ее на теплоотдачу одной секции. В результате мы получим требуемое количество секций и сможем отправиться в магазин

Обратите внимание, что данные расчеты предусматривают базовую мощность обогрева в размере 100 Вт на 1 кв. м

Расчет по объему

Чтобы точно произвести расчёт количества секций отопительного радиатора, необходимых для эффективного и комфортного отопления жилого помещения, следует принимать во внимания его объем. Принцип весьма прост:

1. Определяем потребность тепла
2. Узнаем количество секций, способных его отдавать

СНиП предписывает учитывать потребность в тепле для любого помещения – 41 Вт на 1 м. куб. Однако этот показатель весьма относителен. Если стены и пол плохо утеплены, это значение рекомендуют увеличить до 47-50 Вт, ведь часть тепла будет утрачиваться. В ситуациях, когда по поверхностям уже уложен качественный теплоизолятор, смонтированы качественные окна ПВХ и устранены сквозняки – данный показатель можно принять равным 30-34 Вт.

Если в комнате расположены экранированные радиаторы отопления, потребность в тепле необходимо увеличить до 20%. Часть тепловой нагретых воздушных масс не будет пропускаться экраном, циркулируя внутри и быстро остывая.

Формулы расчета количества секций по объему помещения, с примером

Определившись с потребностью на один куб, можно приступит к вычислениям (пример на конкретных цифрах):

1. На первом шаге рассчитываем объем помещения по простой формуле: ** (3х4х5=60 куб м.)
2. Следующий этап – определение потребности теплоты для конкретно рассматриваемого помещения по формуле: * (60х41=2460 Вт)
3. В паспорте, прилагаемом к радиатору отопления, необходимо узнать мощность одной секции – средний показатель современных моделей 170 Вт
4. Определить желаемое количество ребер можно по формуле: / (2460/170=14.5)
5. Округление рекомендуется делать в большую сторону – получаем 15 секций

Многие производители не учитывают, что теплоноситель, циркулирующий по трубам, имеет далеко не максимальную температуру. Следовательно, мощность ребер будет ниже, чем указанное предельное значение (именно ее прописывают в паспорте). Если нет минимального показателя мощности, значит имеющийся для упрощения расчетов занижают на 15-25%.

Что делать если нужен очень точный расчет?

К сожалению, далеко не каждая квартира может считаться стандартной. Еще в большей степени это относится к частным жилым домам. Возникает вопрос: как рассчитать количество радиаторов отопления с учетом индивидуальных условий их эксплуатации? Для это понадобится учесть множество различных факторов.

При расчете количества секций отопления нужно учесть высоту потолка, количество и размеры окон, наличие утепления стен и т.п.

Особенность этого метода состоит в том, что при вычислении необходимого количества тепла используется ряд коэффициентов, учитывающих особенности конкретного помещения, способные повлиять на его способность сохранять или отдавать тепловую энергию. Формула для расчетов выглядит так:

КТ = 100Вт/кв.м. * П * К1 * К2 * К3 * К4 * К5 * К6 * К7. где

КТ — количество тепла, необходимого для конкретного помещения; П — площадь комнаты, кв.м.; К1 — коэффициент, учитывающий остекление оконных проемов:

• для окон с обычным двойным остеклением — 1,27;
• для окон с двойным стеклопакетом — 1,0;
• для окон с тройным стеклопакетом — 0,85.

К2 — коэффициент теплоизоляции стен:

• низкая степень теплоизоляции — 1,27;
• хорошая теплоизоляция (кладка в два кирпича или слой утеплителя) — 1,0;
• высокая степень теплоизоляции — 0,85.

К3 — соотношение площади окон и пола в помещении:

К4 — коэффициент, позволяющий учесть среднюю температуру воздуха в самую холодную неделю года:

• для -35 градусов — 1,5;
• для -25 градусов — 1,3;
• для -20 градусов — 1,1;
• для -15 градусов — 0,9;
• для -10 градусов — 0,7.

К5 — корректирует потребность в тепле с учетом количества наружных стен:

К6 — учет типа помещения, которое расположено выше:

• холодный чердак — 1,0;
• отапливаемый чердак — 0,9;
• отапливаемое жилое помещение — 0,8

К7 — коэффициент, учитывающий высоту потолков:

Такой расчет количества радиаторов отопления включает практически все нюансы и базируется на довольно точном определении потребности помещения в тепловой энергии.

Остается полученный результат разделить на значение теплоотдачи одной секции радиатора и полученный результат округлить до целого числа.

Некоторые производители предлагают более простой способ получить ответ. На их сайтах можно найти удобный калькулятор, специально предназначенный для того, чтобы сделать данные вычисления. Чтобы воспользоваться программой, нужно ввести необходимые значения в соответствующие поля, после чего будет выдан точный результат. Или же можно воспользоваться специальным софтом.

Когда получали квартиру не задумывались о том, какие у нас радиаторы и подходят ли они к нашему дому. Но со временем потребовалась замена и тут уже стали подходить с научной точки зрения. Так как мощности старых радиаторов явно не хватало. После всех вычислений пришли к выводу, что 12 достаточно. Но нужно еще учесть вот какой момент — если ТЕЦ плохо выполняет свою работу и батареи чуть теплые, то тут уже никакое количество вас не спасет.

Последняя формула для более точного расчета понравилась, но не понятен коэффициент К2. Как определить степень теплоизоляции стен? Например, стена толщиной 375мм из пеноблока “ГРАС”, это низкая или средняя степень? А если добавить снаружи стены 100мм плотного строительного пенопласта, это будет высокая, или все еще средняя?

Ок, последняя формула добротная вроде бы, окна учитываются, но а если в помещении еще и дверь есть наружная? А если это гараж в котором 3 окна 800*600 + дверь 205*85 + гаражные секционные ворота толщиной 45мм размерами 3000*2400?

Если делать для себя — я бы увеличил кол-во секций и поставил бы регулятор. И вуаля — мы уже значительно в меньшей степени зависим от прихотей ТЭЦ.

Главная » Отопление » Как рассчитать количество секций радиатора

Для чего необходим точный расчет

Батареи отопления с терморегулятором

Прежде чем осуществлять расчет количества секций радиаторов отопления, нелишним будет знать цель этой операции. Чаще всего это экономическая выгода и обеспечение необходимого уровня температуры в помещении.

Обеспечение комфортной температуры в доме

Контроль температуры в помещении

Обеспечение определенной постоянной температуры в помещении – наиболее очевидный ответ на вопрос, для чего необходим расчет количества секций радиаторов отопления. Температура в помещении будет зависеть не только от мощности батареи, но и от ряда других параметров:

• температуры теплоносителя в радиаторе;
• степени утепления дома;
• температуры за окном;
• типа радиаторов;
• площади помещения;
• высоты потолков.

При последующем рассмотрении формул расчета большая часть этих параметров будет в них фигурировать.

Экономия энергоносителя

Расчет секций радиаторов в целях экономии

Вне зависимости от типа энергоносителя, которым отапливается дом (газ, электричество или твердое топливо), его чрезмерный расход дает не только слишком высокую температуру в помещении, но и ведет к повышенным расходам. Поэтому расчет радиаторов отопления позволяет существенно сэкономить расходы на энергоносителе.

Цель расчетов

Нормативная документация по отоплению (СНиП 2.04.05-91, СНиП 3.05-01-85), строительной климатологии (СП 131.13330.2012) и тепловой защите зданий (СНиП 23-02-2003) требует от отопительной аппаратуры жилого дома выполнения следующих условий:

• Обеспечение полной компенсации тепловых потерь жилища в холодное время;
• Поддержание в помещениях частного жилища или здания общественного назначения номинальных температур, регламентированных санитарными и строительными нормами. В частности, для ванной комнаты требуется обеспечение температуры в пределах 25 градусов Ц, а для жилой – значительно ниже, всего лишь 18 градусов Ц.

Понятие теплого комфорта следует трактовать не только в качестве плюсовой температуры произвольного значения, но и как максимально допустимую величину. Нет смысла монтировать батареи с двумя десятками секций для обогрева небольшой по площади детской спальни, если ради свежего воздуха (чересчур нагретые радиаторы «сжигают» кислород вокруг себя) приходится открывать форточку.

Батарея отопления, собранная с излишним количеством секций

С помощью калькулятора  расчета отопительной системы определяется тепловая мощность радиатора для эффективного отопления жилой площади или подсобного помещения в установленном температурном диапазоне, после чего корректируется формат радиатора.

Информация

При строительстве или ремонте жилого помещения важнейшим вопросом является его обогрев. Расчет эффективной системы отопления – ответственная задача для строителя-теплотехника. Однако, можно самостоятельно сделать расчет радиаторов отопления по площади помещения с помощью онлайн калькулятора. Необходимо только ввести известные данные в программу.

Функции калькулятора

Калькулятор для расчета радиаторов отопления на квадратный метр или по мощности секций является онлайн программой и состоит из:

• блока окон «Вид радиатора»;
• десяти строк ввода данных;
• блока окон «Тип подключения»;
• четырех строк с выводом готовых расчетов.

Программа произведет расчет количества секций радиаторов отопления; тепловых потерь помещения; удельных теплопотерь помещения; количества тепла, выделяемого одной секцией. Всю полученную информацию можно сохранить в файле PDF или вывести на печать.

Принцип работы на калькуляторе

Для получения готовых расчетов следуйте нижеуказанному алгоритму:

Выберете необходимый вид радиатора. В строке ниже автоматически появится мощность одной секции выбранного вида радиатора, в ваттах.
В строках 2-4 укажите размеры комнаты: длину, ширину, высоту в метрах.
Выберете качество остекления.
Выберете площадь остекления (равна отношению площади окна к площади помещения), в %.
Укажите степень утепления.
Выберете климатическую зону – регион проживания.
Укажите количество внешних углов и стен комнаты.
Выберете вариант помещения, которое находится над комнатой.
Укажите температуру теплоносителя, в ℃

Это очень важно, например центральное отопление дает 70-80 градусов, а котел на твердом топливе если есть дома тёплый пол настраивают на 50-60

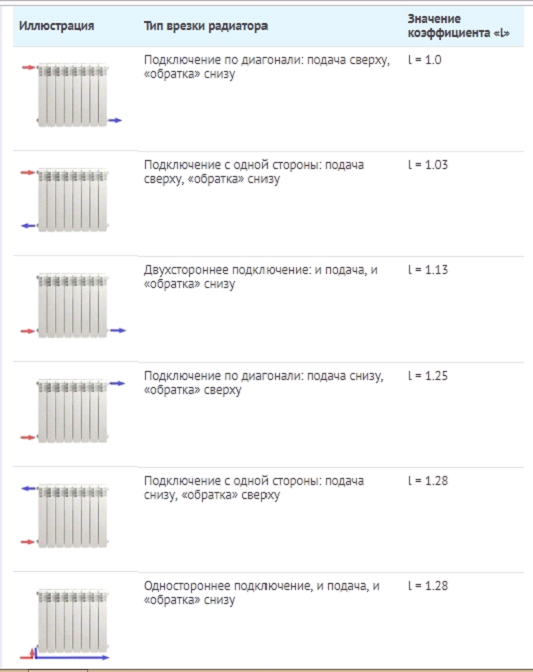

Выберете планируемый тип подключения.

После этого появится следующая информация:

• Количество секций, в штуках.
• Тепловые потери помещения, в ваттах.
• Удельные теплопотери помещения, в Вт/м2.
• Количество тепла, выделяемого 1 секцией, в ваттах.

Полезная информация

Важнейшими техническими характеристиками различных моделей радиаторов отопления являются:

• Мощность секций радиатора. Чем больше мощность радиатора, тем выше теплоотдача и эффективность отопительного прибора.
• Рабочее давление радиатора. Высокий порог данного параметра позволяет выдерживать гидравлические удары и перепады давления в системе, увеличивает срок службы изделия.
• Материал и вес радиатора. Вид материала (металла, сплава) напрямую влияет на прочность и долговечность отопительного прибора, его коррозионную стойкость. Вес изделия важен при монтаже, особенно, если устанавливать радиаторы будет один человек.

На рынке радиаторов отопления присутствуют четыре основных вида: стальные, чугунные, алюминиевые и биметаллические радиаторы.

Стальные радиаторы – имеют хорошую теплоотдачу и относительно невысокую стоимость. Однако, они не достаточно устойчивы к гидроударам и высокому давлению, подвержены коррозии. Различают панельные и трубчатые радиаторы из стали.

Чугунные радиаторы – самый популярный и долговечный вид радиаторов в России для централизованного отопления. Обладают отличной теплоотдачей, стойкостью к коррозии и гидроударам. В то же время, радиаторы из чугуна долго нагреваются и долго остывают; имеют большой вес, что является недостатком при монтаже одним специалистом.

Алюминиевые радиаторы – одни из самых популярных современных видов радиаторов. Изготавливают литые и экструзионные радиаторы из алюминия

Отличаются высокой теплоотдачей и небольшим весом, что важно при установке приборов. При этом, они чувствительны к гидроударам и перепадам давления в системе отопления, быстро нагреваются и быстро остывают. Биметаллические радиаторы – обладают относительно лучшими характеристиками среди всех видов радиаторов

Изготавливаются из двух материалов: внешней алюминиевой оболочки и внутренних стальных или медных труб. Обладают высокой теплоотдачей и прочностью, хорошей стойкостью к коррозии и гидроударам, имеют сравнительно небольшой вес

Биметаллические радиаторы – обладают относительно лучшими характеристиками среди всех видов радиаторов. Изготавливаются из двух материалов: внешней алюминиевой оболочки и внутренних стальных или медных труб. Обладают высокой теплоотдачей и прочностью, хорошей стойкостью к коррозии и гидроударам, имеют сравнительно небольшой вес.

Справка

Радиатор отопления – отопительный прибор, конструктивно состоящий из отдельных элементов трубчатого или вытянутого вида – секций, с внутренними каналами, по которым циркулирует теплоноситель, как правило, вода. Тепло от радиатора отопления отводится конвекцией, излучением и теплопроводностью.

Калькулятор расчета количества секций радиаторов отопления

В подавляющем числе случаев основными приборами конечного теплообмена в системах отопления остаются радиаторы

Значит, важно не только правильно заранее рассчитать требуемую тепловую мощность котла отопления, но и правильно расставить приборы теплообмена в помещениях дома или квартиры, чтобы обеспечить комфортный микроклимат в каждом из них

Калькулятор расчета количества секций радиаторов отопления

В этом вопросе поможет калькулятор расчета количества секций радиаторов отопления, который размещен ниже. Он также позволяет определить необходимую суммарную тепловую мощность радиатора, если тот является неразборной моделью.

Если в ходе расчетов будут возникать вопросы, то ниже калькулятора размещены основные пояснения по его структуре и правилам применения.

Некоторые разъяснения по работе с калькулятором

Часто можно встретить утверждение, что для расчета требуемой тепловой отдачи радиаторов достаточно принять соотношение 100 Вт на 1 м² площади комнаты. Однако, согласитесь, что такой подход совершенно не учитывает ни климатических условий региона проживания, ни специфики дома и конкретного помещения, ни особенностей установки самих радиаторов. А ведь все это имеет определенное значение.

В данном алгоритме за основу также взято соотношение 100 Вт/м², однако, введены поправочные коэффициенты, которые и внесут необходимые коррективы, учитывающие различные нюансы.

Площадь помещения – хозяевам известна. Количество внешних стен – чем их больше, тем выше теплопотери, которые необходимо компенсировать дополнительной мощностью радиаторов. В угловых квартирах часто комнаты имеют по две внешних стены, а в частных домах встречаются помещения и с тремя такими стенами. В то же время бывают и внутренние помещения, в которых теплопотери через стены практически отсутствуют. Направление внешних стен по сторонам света. Южная или юго-западная сторона будет получать какой-никакой солнечный «заряд», а вот стены с севера и северо-востока Солнца не видят никогда. Зимняя «роза ветров» – стены с наветренной стороны, естественно, выхолаживаются намного быстрее. Если хозяевам этот параметр неизвестен, то можно оставить без заполнения – калькулятор рассчитает для самых неблагоприятных условий. Уровень минимальных температур – скажет о климатических особенностях региона. Сюда должны вноситься не аномальные значения, а средние, характерные для данной местности в самую холодную декаду года. Степень степенности стен. По большому счету, стены без утепления – вообще не должны рассматриваться. Средний уровень утепления будет соответствовать, примерно, стене в 2 кирпича из пустотного керамического кирпича. Полноценное утепление – выполненное в полном объеме на основании теплотехнических расчетов. Немалые теплопотери происходят через перекрытия – полы и потолки

Поэтому важное значение имеет соседство помещения сверху и снизу – по вертикали. Количество, размер и тип окон – связь с теплотехническими характеристиками помещения очевидна

Количество входных дверей (на улицу, в подъезд или на неотапливаемый балкон) – любое открытие будет сопровождаться «порцией» поступающего холодного воздуха, и это необходимо каким-то образом компенсировать. Имеет значение схема врезки радиаторов в контур – теплоотдача от этого существенно изменяется. Кроме того, эффективность теплообмена зависит и от степени закрытости батареи на стене. Наконец, последним пунктом будет предложено ввести удельную тепловую мощность одной секции батареи отопления. В результате будет получено требуемое количество секций для размещения в данном помещении. Если расчет проводится для неразборной модели, то этот пункт оставляют незаполненным, а результирующее значение берут из второй строки расчета – она покажет необходимую мощность радиатора в кВт.

В расчетное значение уже заложен необходимый эксплуатационный резерв.

Что необходимо еще знать про радиаторы отопления?

При выборе этих приборов теплообмена следует учитывать ряд важных нюансов. Подробнее об этом можно узнать в публикациях нашего портала, посвящённых стальным . алюминиевым и биметаллическим радиаторам отопления.

Поправки, вносимые в расчет и советы

Рассмотренные выше методы расчёта количества секций радиатора прекрасно подходят для помещений, высота которых достигает 3-х метров. Если этот показатель больше, необходимо увеличивать тепловую мощность прямо пропорционально росту высоты.

Если весь дом оснащен современными пластиковыми окнами, у которых коэффициент тепловых потерь максимально снижен – появляется возможность сэкономить и уменьшить полученный результат до 20%.

Считается, что стандартная температура теплоносителя, циркулирующего по отопительной системе – 70 градусов. Если она ниже этого значения, необходимо на каждые 10 градусов увеличивать полученный результат на 15%. Если выше – наоборот уменьшать.

Помещения, площадь которых более 25 кв. м. отопить одним радиатором, даже состоящим из двух десятков секций, будет крайне проблематично. Чтобы решить подобную проблему, необходимо вычисленное число секций поделить на две равные части и установить две батареи. Тепло в этом случае будет распространяться по комнате более равномерно.

Если в помещении два оконных проема, радиаторы отопления нужно размещать под каждым из них. Они должны быть по мощности в 1.7 раза больше номинальной, определенной при расчетах.

Купив штампованные радиаторы, у которых поделить секции нельзя, необходимо учитывать общую мощность изделия. Если ее недостаточно, следует подумать о покупке второй такой же батареи или чуть менее теплоемкой.

Поправочные коэффициенты

Очень многие факторы могут оказывать влияние на итоговый результат. Рассмотрим, в каких ситуациях необходимо вносить поправочные коэффициенты:

• Окна с обычным остеклением – увеличивающий коэффициент 1.27
• Недостаточная теплоизоляция стен – увеличивающий коэффициент 1.27
• Более двух оконным проемов на помещение – увеличивающий коэффициент 1.75
• Коллекторы с нижней разводкой – увеличивающий коэффициент 1.2
• Запас в случае возникновения непредвиденных ситуаций – увеличивающий коэффициент 1.2
• Применение улучшенных теплоизоляционных материалов – уменьшающий коэффициент 0.85
• Установка качественных теплоизоляционных стеклопакетов – уменьшающий коэффициент 0.85

Количество вносимых поправок в расчет может быть огромным и зависит от каждой конкретной ситуации. Однако следует помнить, что уменьшать теплоотдачу радиатора отопления значительно легче, чем увеличить. Потому все округления делаются в большую сторону.

Подводим итоги

Если необходимо произвести максимально точный расчёт количества секций радиатора в сложном помещении – не стоит бояться обратиться к специалистам. Самые точные методы, которые описываются в специальной литературе, учитывают не только объем или площадь комнаты, но и температуру снаружи и изнутри, теплопроводность различных материалов, из которых построена коробка дома, и множество других факторов.

Безусловно, можно не бояться и набрасывать несколько ребер к полученному результату. Но и чрезмерное увеличение всех показателей может привести к неоправданным расходам, которые не сразу, порой и не всегда удается окупить.

Зависимость мощности радиаторов от подключения и места расположения

Кроме всех описанных выше параметров теплоотдача радиатора изменяется в зависимости от типа подключения. Оптимальным считается диагональное подключение с подачей сверху, в таком случае потерь тепловой мощности нет. Самые большие потери наблюдаются при боковом подключении — 22%. Все остальные — средние по эффективности. Приблизительно величины потерь в процентах указаны на рисунке.

Потери тепла на радиаторах в зависимости от подключения

Уменьшается фактическая мощность радиатора и при наличии заграждающих элементов. Например, если сверху нависает подоконник, теплоотдача падает на 7-8%, если он не полностью перекрывает радиатор, то потери 3-5%. При установке сетчатого экрана, который не доходит до пола, потери примерно такие же, как и в случае с нависающим подоконником: 7-8%. А вот если экран закрывает полностью весь отопительный прибор, его теплоотдача уменьшается на 20-25%.

Количество тепла зависит и от установки

Количество тепла зависит и от места установки

Биметаллические радиаторы

Секционные биметаллические радиаторы изготавливаются из двух компонентов – это сталь и алюминий. Их внутренняя основа состоит из прочной стали, выдерживающей высокое давление, стойкой к гидроударам и агрессивному теплоносителю. Поверх стального сердечника методом литья под давлением наносится алюминиевая «рубашка». Именно она и отвечает за высокую теплоотдачу. В результате у нас получается эдакий бутерброд, стойкий к любым негативным воздействиям и характеризующийся приличной тепловой мощностью.

Теплоотдача биметаллических радиаторов зависит от межосевого расстояния и от конкретно выбранной модели. Например, устройства от компании Rifar могут похвастаться тепловой мощностью до 204 Вт при межосевом расстоянии 500 мм. Аналогичные модели, но с межосевым расстоянием 350 мм, отличаются тепловой мощностью 136 Вт. Для небольших радиаторов с межосевым расстоянием 200 мм теплоотдача составляет 104 Вт.
