Способы измерения производительности
- Ротаметр. Прибор представляет собой стеклянную трубку с поплавком, немного расширяющуюся кверху. Ротаметр вмонтирован в трубопровод, для измерения прибор снабжен шкалой и калибровочным графиком. С ростом подачи поплавок поднимается вверх. Вид калибровочного графика определяется конструкцией измерительного прибора и свойствами жидкой среды.
- Дифманометр с мерной диафрагмой. Прибор выглядит как U-образная трубка с жидкостью. Диафрагма в виде переборки с отверстием ставится в трубопровод, трубка подключается двумя шлангами, подсоединенными перед диафрагмой и за ней. Жидкости в трубопроводе и дифманометре не перемешиваются. Напор перекачиваемой жидкой среды после прохода через диафрагму снижается. По шлангам напор передается жидкости в U-образной трубке. Чем выше производительность, тем больше отличается напор с обеих сторон диафрагмы и тем выше разница между уровнями жидкости в двух ветвях дифманометрической трубки. Измерительные показания дифманометра переводятся в подачу с помощью градуировочного графика.
- Автоматические измерительные приборы. Информация о величине подачи передается на компьютер в виде электрического сигнала.
На что влияет производительность
Потребительские свойства насоса выражаются зависимостью напора от подачи. Максимальной подаче соответствует минимальный напор, и наоборот.
График зависимости получают опытным путем и заносят в сопровождающую техническую документацию. Если по каким-либо причинам соответствующая информация отсутствует, ее запрашивают на предприятии-изготовителе или самостоятельно тестируют оборудование на месте.
Длительная бесперебойная работа насоса возможна только при соответствии производительности условиям эксплуатации. Обычно требуемая величина объемного расхода известна заранее, поскольку оборудование подбирают под конкретную трубопроводную систему.
| Производительность, м³/ч | Подходящий тип насоса |
| До 10 | Бочковые, насосы-дозаторы, винтовые, импеллерные, полупогружные центробежные, мембранные, химические центробежные, оборудование для дезинфекции |
| 10 – 100 | Винтовые, импеллерные, полупогружные центробежные, мембранные, химические центробежные |
Каждый тип насосного оборудования используют в определенной сфере применения. В ряде случаев возможные направления использования перекрываются. Например, винтовые насосы в отдельных областях успешно конкурируют с центробежными.
Если эксплуатационным требованиям удовлетворяют сразу несколько типов насосов, предпочтение отдают оборудованию, наиболее подходящему к конкретной величине производительности. Учитывают цену и затраты на эксплуатацию, включая размер потребляемой мощности и расходы на обслуживание или ремонт.
Что еще влияет на выбор
На подбор насоса для системы отопления, кроме основных его параметров (напора и подачи) могут влиять и некоторые другие факторы, например, такие как: производитель, качество изготовления, долговечность, максимальная температура эксплуатации, стоимость, и др. Зачастую они связаны между собой. Качественные насосы надежных производителей, таких как «Grundfos», «Wilo», «DAB», «Lowara», «Ebara» и «Pedrollo», обычно, имеют большую стоимость. Китайские или отечественные модели, как правило, намного дешевле, но нет гарантии в их надежности и длительной работе. Тут уже все зависит от личного выбора: то ли качественное надежное изделие по более высокой цене или более дешевый, но менее надежный циркуляционный насос, который, возможно, в скором времени придется менять. Иногда, чтобы сэкономить, приобретают б/у «Grundfos» или «Wilo». Часто, они нормально работают дольше новых китайских, но если приобретены у проверенных специалистов, которые могут дать определенную гарантию.
Еще один параметр технической характеристики, который может быть важным при выборе циркуляционного насоса – максимально допустимая температура его эксплуатации, которая также должна быть в его паспорте или инструкции по эксплуатации
Это особенно важно, если насос предполагается установить в системе отопления с твердотопливным котлом на подающей трубе. Максимально допустимая температура эксплуатации его, в этом случае, должна быть не менее 110 о С
Если же, он будет устанавливаться на обратной магистрали, то этот параметр не столь важен, так как температура теплоносителя в этом месте редко превышает 70 о С.
Система отопления в частном или загородном доме нуждается в специальном насосе, который будет помогать теплоносителю, циркулировать по трубам. Благодаря такому циркуляционному насосу удается добиться того, что все помещения в доме нагреваются наиболее равномерным образом. Установка такого устройства предполагает проведение некоторых расчетов. Расчет насоса для отопления может зависеть от некоторых определенных обстоятельств. Для начала, необходимо определиться с типом насоса. Насос может быть «мокрым» или «сухим». Их отличие состоит в том, что у первого насоса рабочая область находится под слоем воды, то есть, в перекачиваемой среде.
Такой насос не нуждается в дополнительной смазке или увлажнении. Однако необходимо учесть, что водяной напор или сопротивление во многом могут оказывать влияние на функциональную мощность агрегата. Разберемся же, как рассчитать насос для отопления.
Часто встречаемые поломки
Наиболее распространенная проблема, из-за которой оборудование, обеспечивающее принудительную перекачку теплоносителя, выходит из строя — это его длительный простой.
Чаще всего система отопления активно используется зимой, а в теплое время года отключается. Но так как вода в ней не отличается чистотой, то со временем в трубах выпадает осадок. Из-за накопления солей жесткости между крыльчаткой и насосом агрегат перестает работать и может выйти из строя.
Решается вышеуказанная проблема достаточно легко. Для этого нужно попытаться самостоятельно запустить оборудование, открутив гайку и вручную повернув вал насоса. Нередко такого действия бывает более чем достаточно.
Если прибор все-таки не запустился, то единственным выходом будет демонтаж ротора и последующая основательная чистка насоса от накопившегося осадка солей.
Другие параметры для подбора циркуляционного электронасоса
Для точного выбора насоса, обеспечивающего циркуляцию теплоносителя в отопительной системе, недостаточно только рассчитать требуемую его производительность и напор. При подборе еще нужно учитывать другие важные параметры нагнетателя.
Рабочее давление
Давление в системе отопления частных домов составляет чаще не более 2 атм. Чтобы подобрать необходимый насос с учетом этого параметра, нужно предварительно выполнить расчет требуемого напора. Если вычисления будут проведены правильно, тогда нагнетатель обеспечит нужное давление в сети.
Рабочая температура
Когда выбирается насос, всегда изучается его документация. Она позволяет узнать температуру теплопереносящей среды, с которой сможет работать устройство. В документации к бюджетным моделям часто указывается завышенный параметр. Например, если обозначено 90 °C, тогда реальное значение может составлять 70 или 80 °C.
Видео описание
В данном видеоматериале рассказывается о расчете напора и производительности циркуляционной модели электронасоса:
Для обеспечения безаварийной работы системы отопления профессионалы рекомендуют домовладельцам устанавливать качественное и надежное оборудование для циркуляции теплоносителя. Такие нагнетатели способны перемещать жидкость с температурой от 110 до 130 °C. Их цена выше, чем у бюджетных моделей, но у них срок службы значительно больше.
Количество скоростей
Если предварительный расчет выполнен правильно, тогда неважно, какое количество скоростей у циркуляционного насоса. Несмотря на это, специалисты советуют выбирать трехрежимные устройства
С их помощью можно уменьшить потребление энергии и даже снизить уровень шума.
Защитные системы
Дольше всего работают циркуляционные насосы, которые оснащены автоматической защитой. Такие системы исключают перегрев нагнетателей, так как выключают их, если у электрических двигателей существенно повышается температура.
Автоматика также предотвращает сухой ход устройств с мокрым ротором. Благодаря прекращению работы насоса не выходит из строя его электродвигатель, не ломается крыльчатка и остаются целыми уплотнители.
Видео описание
Пример автоматики для циркуляционного насоса показан в этом видео:
Конструкционное исполнение
Под этим понятием подразумевается материал изготовления, размеры патрубков и корпуса в целом. При производстве циркуляционных насосов сегодня применяют чугун и пластик. Оба материала используют для изготовления корпусов. Чугунные модели отличаются продолжительным сроком службы, высокой прочностью и хорошим отводом тепла от электродвигателя. Устройства в пластиковом корпусе обычно устанавливают в местах, в которых низкая вероятность механического повреждения.

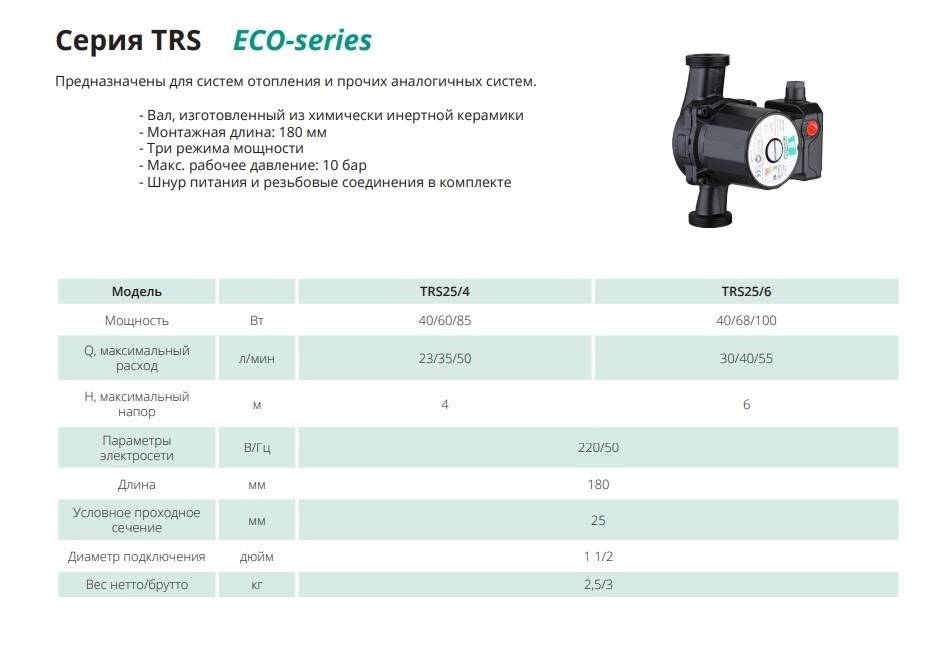

Маркировка циркуляционного электронасоса
Из маркировки насоса можно узнать все параметры, которые необходимы для его подбора:
- вид нагнетателя (UP – циркуляционная модель);
- способ регулирования скорости (E – частотное переключение, S – ступенчатая регулировка, без обозначения – односкоростная модель);
- диаметр штуцеров (мм);
- напор (м);
- установочный размер.
Видео описание
В видео рассказывается об основных ошибках во время подбора циркуляционного электронасоса:

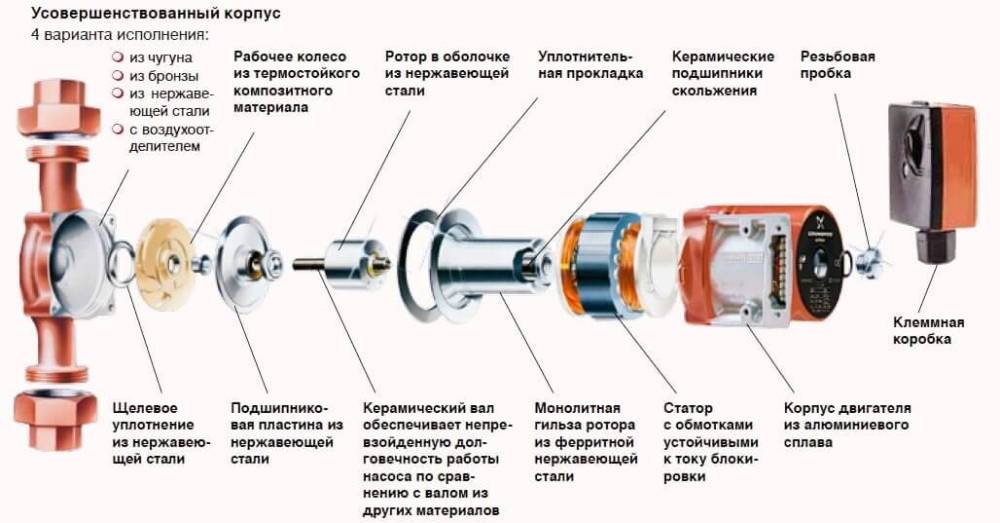

Конструкция циркуляционного отопительного насоса состоит из корпуса, ротора, крыльчатки с лопатками, уплотнителей, электросхемы. За счет вращения турбинного колеса осуществляется движение теплоносителя. Производители выпускают насосы с ротором в мокром и сухом исполнении. У первой разновидности роторные детали работают в теплопереносящей среде, а во втором случае – у них отсутствует контакт с теплоносителем. Выпускаются также модели с 1, 2, 3 и 4 скоростями.
Несколько дополнительных советов
На долголетие во многом влияет то, из каких материалов сделаны основные детали
Предпочтение стоит отдать помпам из нержавейки, бронзы и латуни.
Обратите внимание, на какое давление в системе рассчитан прибор
Хотя, как правило, с этим не возникает трудностей (10 атм
– хороший показатель).
Устанавливать насос лучше там, где температура минимальная – перед входом в котёл.
На входе важно установить фильтр.
Помпу желательно располагать, чтобы она «высасывала» воду из расширителя. Значит, порядок по ходу движения воды будет таким: расширительный бак, насос, котёл.
Заключение
Итак, для того, чтобы циркуляционный насос работал долго и добросовестно, нужно посчитать два основных его параметра (напор и производительность).
Не стоит стремиться постичь сложную инженерную математику.
В домашних условиях достаточно будет приблизительного расчёта. Все получившиеся дробные числа округляются в большую сторону.
Количество скоростей
Как правило, самые новые модели насосного оборудования для систем отопления оснащаются возможностью регулировки их мощности. Имея такой вид агрегата, можно настраивать обычно в 3 режимах скорость и количество подаваемого теплоносителя. То есть при резком понижении температуры его можно включить на полную мощность, а при потеплении — на среднюю или минимальную.
Для управления (переключения скоростей) используется специальный рычаг на корпусе агрегата. Существуют модели, которые оснащаются датчиком температуры, что позволяет полностью автоматизировать процесс. Для этого не нужно вручную переключать скорости, насос это будет делать в зависимости от температуры в помещении.
Такая методика является одной из нескольких, которые возможно применять для расчёта мощности насоса для определённой системы отопления. Специалисты в этой области применяют и другие способы расчётов, которые позволяют подбирать оборудование по мощности и создаваемому давлению.
Многие хозяева частных домов могут не пытаться рассчитать мощность циркуляционного насоса для отопления, поскольку при покупке оборудования, как правило, предлагается помощь специалистов напрямую от компании-производителя или фирмы, заключившей договор с магазином.
При выборе насосного оборудования следует принять во внимание, что необходимые данные для проведения расчётов нужно брать максимальные, которые в принципе может испытывать система отопления. В реальности нагрузка на насос будет меньшей, поэтому оборудование никогда не будет испытывать перегрузок, что позволит ему работать долгое время
Но есть и минусы — более высокие счёта за электроэнергию.
Но с другой стороны, если выбрать насос с меньшей мощностью от требуемой, то на работу системы это никак не повлияет, то есть она будет работать в штатном режиме, но агрегат быстрее выйдет из строя. Хотя счёт за электричество также будет меньше.
Существует ещё один параметр, по которому стоит выбирать циркуляционные насосы. Можно заметить, что в ассортименте магазинов зачастую встречаются устройства с одинаковой мощностью, но с разными габаритами.
Рассчитать насос для отопления можно правильно, учитывая следующие факторы:
- 1. Для установки оборудования на обычные трубопроводы, смесители и байпасы нужно выбирать агрегаты длиной 180 мм. Небольшие устройства длиной 130 мм устанавливают в труднодоступных местах или внутри теплогенераторов.
- 2. Диаметр патрубков нагнетателя следует выбирать в зависимости от сечения труб основного контура. При этом увеличивать этот показатель можно, а уменьшать категорически запрещено. Поэтому если диаметр труб основного контура 22 мм, то и патрубки насоса должны быть от 22 мм и выше.
- 3. Оборудование с диаметром патрубков 32 мм может быть использовано, к примеру, в системах отопления с естественной циркуляцией для её модернизации.
Как выбрать циркуляционный насос для системы отопления и правильно установить — обзор моделей с ценами
Многие жители частных домов не понаслышке знают о таком явлении, как холодные радиаторы. Это происходит из-за недостаточного давления в системе отопления. Чтобы решить эту проблему раз и навсегда, необходимо выбрать насос для нагрева воды, установленный рядом с бойлером в системе водоснабжения
Как выбрать подходящее устройство? На какие характеристики следует обратить внимание? Какие бренды пользуются большим спросом на рынке?
Природные водонагреватели или рециркуляционные водонагреватели могут быть достаточно эффективными, но только если они снабжают небольшие площади. В больших частных домах и квартирах рядом с бойлером должно быть установлено специальное устройство для принудительной подачи воды через систему. Циркуляционный насос — это техническое устройство, которое работает в циркуляционной системе отопления, непрерывно перемещая воду по трубам. Его основная задача — обеспечить непрерывную подачу тепла и циркуляцию воды в системе.
Устройство циркуляционного насоса
В упрощенном варианте принцип работы такого технологического устройства основан на взаимодействии двигателя и ротора, погруженного в нагревательную среду. Двигатель обеспечивает непрерывную подачу жидкости, а ротор преобразует кинетическую энергию в динамическую, создавая тем самым необходимый уровень давления в системе. Однако качество и надежность работы циркуляционного насоса в системе отопления во многом зависит от типа устройства и его характеристик.
Классифицировать нагреватели можно не только по названию бренда, но и по характеристикам и принципу работы устройства. Поэтому типы циркуляционных насосов обычно делятся только на два типа:
- Сухой термостат характеризуется тем, что роторная часть устройства не контактирует с водой. КПД такого насоса достигает 85%, но он очень шумный, поэтому его лучше устанавливать в отдельный газовый котел.
- Мокрые насосы — это устройства, в которых вся движущаяся часть постоянно находится в контакте с водой. Горячая вода обеспечивает постоянную смазку этих устройств и их бесшумную работу. Эффективность циркуляционных насосов, работающих по мокрому принципу, составляет всего 50-65%, поэтому их предпочтительно устанавливать в частных домах.
Характеристики
Чтобы купить циркуляционный насос для отопления, важно хорошо знать его технические параметры
Здесь не так много особенностей, на которых стоит заострить внимание. На самом деле, только два из них важны для среднего человека:
- Давление — гидравлическое сопротивление системы. Она измеряется в метрах и обычно задается значением самой высокой точки трубы.
- Скорость потока — это показатель того, сколько жидкости может перекачать устройство за единицу времени. Она измеряется в кубических метрах в час.
Важно знать, что эти термины обратно пропорциональны. Таким образом, максимальная производительность электронасоса достигается при нулевой высоте трубы и высоте с одинаковым расходом
Учитывая эти основные характеристики, можно выбрать модель с оптимальными для вас параметрами. Однако принцип выбора агрегата — чем эффективнее, тем лучше — не подходит для достижения высокой эффективности. Покупка неправильного устройства приведет к снижению тепловой эффективности и увеличению потребления энергии.
Для чего необходимы расчеты
Большинство современных систем автономного обогрева, использующихся для поддержания определенной температуры в жилых помещениях, укомплектованы насосами центробежного типа, которые обеспечивают бесперебойную циркуляцию жидкости в отопительном контуре.
За счет увеличения давления в системе можно снизить температуру воды на выходе отопительного котла, сократив тем самым суточный расход потребляемого им газа.
Правильный выбор модели циркуляционного насоса, позволяет на порядок повысить уровень эффективности работы оборудования в отопительный сезон и обеспечить комфортную температуру в помещениях любой площади.
Несколько важных замечаний
Как уже отмечалось выше, различают циркуляционные насосы с «сухим» и «мокрым» ротором, а также с автоматической или ручной системой регулировки скоростей. Специалисты рекомендуют использовать насосы, ротор которых полностью погружен в воду, не только из-за пониженного уровня шума, но и потому, что такие модели справляются с нагрузкой более успешно. Установку насоса осуществляют таким образом, чтобы вал ротора располагался горизонтально. Подробнее про установку читайте здесь.
При производстве высококачественных моделей используется прочная сталь, а также керамический вал и подшипники. Срок эксплуатации такого устройства составляет не менее 20 лет. Не стоит выбирать для системы горячего водоснабжения насос с чугунным корпусом, поскольку в таких условиях он быстро разрушится. Предпочтение стоит отдать нержавейке, латуни или бронзе.
Если при работе насоса в системе появляется шум, это не всегда говорит о поломке. Нередко причина этого явления — воздух, оставшийся в системе после запуска. Перед пуском системы следует спустить воздух через специальные клапаны. После того, как система проработает несколько минут, нужно повторить эту процедуру, а затем отрегулировать работу насоса.
Если запуск производится с использованием насоса с ручной регулировкой, необходимо сначала установить прибор на максимальную скорость работы, в регулируемых моделях при пуске отопительной системы следует просто отключить блокировку.
Как выбрать циркуляционный насос для отопления: советы
Многих интересует вопрос о том, как выбрать циркуляционный насос для отопления
Для подбора этого изделия под конкретную отопительную коммуникацию необходимо обратить внимание на несколько факторов. Большинство таких устройств имеют визуальное сходство между собой, однако, при этом они могут сильно отличаться по своим техническим характеристикам
Для применения в частных целях выбирают приборы, которые работают от стандартной сети, с напряжением 220 В. Очень важным параметром является мощность устройства. Она зависит от двух основных факторов: модели и режима, в котором функционирует насос. Бытовые приборы имеют показатель мощности, который не превышает 50-70 Ватт.
Также специалисты рекомендуют обратить внимание на температуру теплоносителя. Все бытовые циркуляционные насосы имеют ограничения по этому показателю и могут использоваться в отопительных системах с температурой до 110°C
Большинство моделей насосов устанавливаются на трубы посредством накидных гаек
Как выбрать циркуляционный насос для отопления, ориентируясь на геометрические параметры? С точки зрения геометрических показателей, большую роль играет монтажная длина прибора, а также показатель сечения резьбовой части устройства. Большинство насосов устанавливаются на трубы посредством накидных гаек, которые еще называют американками. Как правило, такие элементы входят в комплектацию устройства. Стандартные показатели сечения, которые применимы к домашним отопительным контурам – 25 и 32 мм. А монтажная длина прибора может быть 13 или 18 см.
Кроме всего прочего, стоит обратить внимание на маркировку, которая наносится на корпус насоса. Там нередко указывается класс защиты электрического прибора, а также показатель максимального давления на выходе
Первый параметр является стандартным для большинства современных моделей и имеет обозначение IP44. Максимальное давление на выходе в большинстве случаев составляет 10 бар.
Немаловажным фактором при выборе насоса является размер монтажной длины прибора
В случае необходимости всегда можно посоветоваться со специалистом, который поможет выбрать подходящий прибор для вашей отопительной конструкции. А также можно задать, интересующий вас вопрос, на одном из профильных форумов в интернете.
Как выбрать циркуляционный насос для отопления, в зависимости от производительности
Еще одним важным параметром, который следует учитывать при выборе данного оборудования, является его производительность. Этот показатель обозначает количество рабочей среды, которую прибор способен перекачать за определенную единицу времени (м³/час). А также стоит учесть величину напора, которую способен создать насос, исчисляемую в метрах.
В большинстве случаев основные технические характеристики таких устройств указываются в их названии. Например, если разобрать наименование прибора «Грундфос UPS 32-80», то первые две цифры означают диаметр патрубков (32 мм), а вторые – величину напора, которая равна 8 м.
Схема отопления дома с напольным котлом, погодозависимой автоматикой и бойлером: 1 — котел; 2 — набор устройств безопасности; 3 — бойлер; 4 — группа безопасности бойлера 3/4″ 7 бар; 5 — гидроаккумулятор 12л/10 бар; 6 — насос; 7 — 3-х контурный коллектор; 8 — кронштейн с комплектом крепежа; 9 — комплект подключения к котлу (1,0 и 1,2 м); 10 — модуль прямой; 11 — модуль смесительный с электроприводом; 12 — КТЗ-20 Ду 20; 13 — кран 11Б27П Ду 20; 14 — клапан КЭГ 9720 Ду 20 (220 В); 15 — сигнализатор; 16 — счетчик газа; 17 — расширительный бак 35 л/3 бар; 18 — клапан подпиточный; 19 — фильтр картриджный тонкой очистки 1″; 20 — счетчик воды; 21 — фильтр с ручной промывкой 1″; 22 — кран шаровый для воды; 23 — дозатор полифосфатный
К подбору циркуляционного насоса для системы отопления необходимо подходить максимально грамотно. Поэтому стоит учитывать даже такие моменты, как состояние помещений и особенности климатического региона, в котором вы проживаете. Если ваш дом имеет хорошую теплоизоляцию, то тогда достаточно обойтись устройством с небольшой мощностью (и наоборот).
Также нужно учесть зависимость мощности насоса от климатического региона. В этом случае прослеживается следующая закономерность: чем холоднее климат местности, в которой располагается жилая постройка, тем мощнее необходим циркуляционный прибор. В случае необходимости на вопрос о том, как подобрать циркуляционный насос для отопления, вам могут помочь ответить специалисты в профильных магазинах.
Количество скоростей у насосов
По своей конструкции насос циркуляционного типа представляет собой электродвигатель, механически связанный с валом крыльчатки, лопасти которой выталкивают из рабочей камеры нагретую жидкость в магистраль отопительного контура.
В зависимости от степени контакта с теплоносителем, насосы делятся на устройства с сухим и мокрым ротором. У первых в воду погружена только нижняя часть крыльчатки, вторые пропускают весь поток через себя.
Модели с сухим ротором отличаются более высоким коэффициентом полезного действия (КПД), но создают ряд неудобств из-за шума во время работы. Их аналоги с мокрым ротором более комфортны в эксплуатации, но обладают меньшей производительностью.
Современные циркуляционные насосы могут эксплуатироваться в двух или трех скоростных режимах, поддерживая различное давление в отопительной системе. Использование этой опции дает возможность на максимальной скорости быстро прогреть помещение, а затем выбрать оптимальный режим работы и сократить энергопотребление устройства до 50 %.
Переключение скоростей осуществляется с помощью специального рычага, установленного на корпусе насоса. Некоторые модели имеют автоматическую систему регулирования, изменяющую скорость вращения двигателя в соответствии с температурой воздуха в отапливаемом помещении.
Расчёт напора
Произвести расчёт напора для скважинного насоса центробежного или вибрационного типа вовсе не сложно. Для этого используют такую формулу:
H = Hgeo + (0,2 x L) + 10 ,
в которой значения таковы:
Сколько электроэнергии потребляет кондиционер и расчет мощности
- Н — итоговый напор для конкретного скважинного центробежного или вибрационного насоса;
- Hgeo м— высота трубы от места установки скважинного насоса до самой высокой вертикальной точки водозабора;
- 0,2 — коэффициент сопротивления трубопровода по всей его протяженности;
- L — горизонтальная длина трубы системы водоснабжения;
- 10-15 приблизительный показатель, необходимый для получения стабильного напора в системе, который требуется добавить к результату при расчёте.
Как рассчитать параметры насоса?
Существует два типа приборов:
- с сухим ротором;
- с мокрым.
Выбрать между ними не сложно. Если это обычное отопление, а не крупная котельная, лучше взять мокрый тип.
Однако есть ещё параметр производительности (его называют расходом).
Эту цифру можно посмотреть в сопроводительной документации и подобрать для определённой системы отопления.
Другой важный момент – напор помпы.
Чтобы понять разницу между производительностью и напором, можно проиллюстрировать это на примере бытовых насосов. Прибор с высокой производительностью и маленьким напором – это агрегат, который за считанные минуты осушит затопленный подвал (вода забирается с небольшой глубины).
А большой напор при маленькой производительности – это погружной насос для скважины. Он может поднять воду и перекачать её на большие расстояния, но воды этой будет немного.
Расчет давления
Если циркуляционный насос устанавливается во время монтажа основного обогревательного оборудования, существует необходимость в расчёте давления, относительно указанного аппарата. Осуществляется сие мероприятие при посредстве следующей формулы:
H=(R*L +Z’)/p*g.
Здесь присутствуют такие величины и значения:
R
-показатель сопротивления, касательно прямого участка трубопровода.
L
— длина самого трубопровода.
Z
— сопротивление, спровоцированные различными препятствиями, присутствующими на пути циркулирующего вещества (фитинги, арматура).
p
— показатель плотности носителя тепла при конкретной температуре.
g
— показатель ускорения, относительно свободного падения.
При расчёте насоса, устанавливаемого в уже функционирующую систему обогрева, используются приблизительные данные:
H=R*L*ZF
Здесь присутствуют следующие параметры:
R
-сопротивление прямой трубы. Примерное значение данной величины равняется 100-150 Паскаль на метр. Его следует отобразить в показателях давления. Тогда оно примет такой вид: 0,010-0,015 метра на один метр трубопровода.
В данном случае надо отталкиваться от максимального значения. Подобные действия не окажут отрицательного влияния на энергопотребление.
L
— общая длина труб. Если речь идёт о двухтрубной системе обогрева, следует учитывать продолжительность и подающего контура, о обратного.
ZF
— коэффициент умножения, который значительно упрощает процесс выполнения расчётных операций. Его значение зависит от таких обстоятельств:
- если система оснащена обычными шаровыми вентилями, исключающими уменьшение просвета, а также фитингами с соответствующими габаритами, коэффициент умножения равняется 1,3;
- когда в системе присутствует дроссель либо термостатический регулятор, который разрывает схему, применяется дополнительное значение, равное 1,7;
Пример расчёта
Если общая площадь квадратного помещения равны 150м2, то длина каждой из стен составит 12,25 метра. Следовательно, суммарную протяжённость трубопровода вычислить достаточно просто: 12,25 надо умножить на 4, в результате получится 49 метров.
Стоит отметить, что дроссели монтируются непосредственно на обогревательные приборы. При этом, разрыв основного кольца должен быть полностью исключён.
Подставляя имеющиеся значения в соответствующую формулу, можно определить искомое давление:
0,015*49*1,3=0,9555.
Важно заметить, что приобретаемый циркуляционный насос должен обладать запасом по напору,Э величина которого составляет, как минимум, десять процентов. Циркуляционный насос является обязательным элементом системы водяного отопления дома с принудительной или комбинированной (совмещенной) циркуляцией
А для того, чтобы она работала эффективно необходимо правильно выбрать модель с наиболее подходящими характеристиками. Из материала этой статьи вы можете узнать, как самостоятельно осуществить подбор циркуляционного насоса для системы отопления
Циркуляционный насос является обязательным элементом системы водяного отопления дома с принудительной или комбинированной (совмещенной) циркуляцией. А для того, чтобы она работала эффективно необходимо правильно выбрать модель с наиболее подходящими характеристиками. Из материала этой статьи вы можете узнать, как самостоятельно осуществить подбор циркуляционного насоса для системы отопления.
