Как подобрать глубинный насос для скважины?
Благодаря нашим онлайн – калькуляторам расчета мощности насоса для скважин, можно за несколько минут решить заданный вопрос, учитывая несколько параметром для определения точности полученного ответа. Это будет справедливо для погружных и поверхностных насосов для скважин.
Параметры скважины:
- глубину;
- качество воды;
- объем воды, перекаченный за единицу времени;
- расстояние от уровня воды до поверхности грунта;
- диаметр трубы;
- ежедневный объем использованной жидкости.
Да, это дело очень хлопотное, требует точных инженерных подходов, а также исследование многих формул расчета мощности погружных и поверхностных насосов и таблиц, которые помогут точно определиться с необходимыми показателями.
Самостоятельный расчет мощности насоса
Как без профессиональной помощи подобрать насос для скважины по параметрам агрегата? Это возможно, в первую очередь, следует учитывать напор и расход скважины. Расход – объем воды за определенное количество времени, а напор – высота в метрах, на которую насос способен подавать воду.
Чтобы рассчитать мощность насоса для скважины необходимо взять средний показатель, норма воды на человека в сутки 1 кубометр, после умножить это число на количество проживающих людей в доме.
Пример расчета расчета мощности наноса для небольшого дома:
Вот и получается, семья из трех человек расходует 22 л в минуту, но следует учитывать и форс-мажорные обстоятельства, что увеличит потребность воды на человека. Потому некий средний показатель будет 2м кубических в сутки. Получается: 5 м кубических – ежедневный расход воды.
Далее определяется максимальная характеристика напора насоса, для этого высота дома в метрах увеличивается на 6 м и умножается на коэффициент потери напора в автономной системе водопровода, а это 1, 15.
Если идет расчет высоты на 9-метров дома, то делаем операцию расчета мощности наноса по формуле вот так: (9+6)*1.15=17,25. Это минимальная характеристика, теперь к расчетному напору нужно прибавить расстояние от зеркала воды в скважине до поверхности земли. Пусть будет число 40. Что получается? 40+17,25=57,25. Если источник водоснабжения находится от дома на 50 метров, то насос должен обладать силой напора: 57,25+5=62,25 метров.
Вот такая самостоятельная формула расчета мощности насоса для скважины в квт. Точно такие же цифры можно получить при онлайн расчете, с помощью несложной таблицы, в которую потребитель должен вписать данные про глубину скважины, зеркало воды, площадь участка, число проживающих людей в доме, а также предоставить дополнительную информацию о количестве душевых кабинок, раковин, ванной комнаты, умывальника, наличии стиральной машины, посудомойки и унитаза.
Расчеты делаются за один клик мышки. Они являются достоверными и актуальными на период действия полученных данных от потребителя.
Калькулятор расчёта мощности насоса для скважины

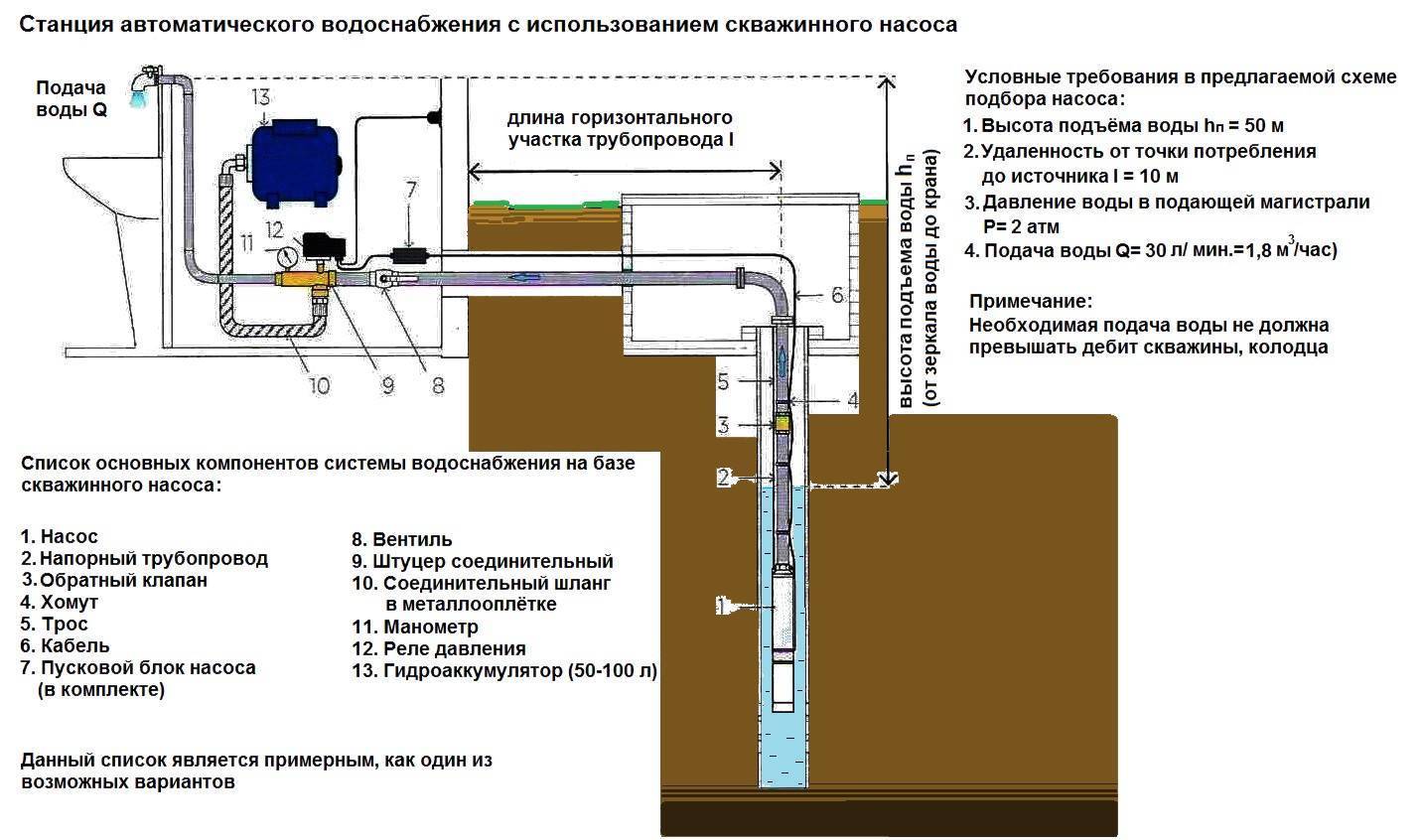

Рассмотрим пример расчета погружного скважинного насоса для работы с автоматикой:
Глубина скважины: 30м (А)
Насос всегда поднят от дна скважины на 2-3 метра.
Допустим возьмем подъем 2м. В результате (А = 28м
).
Горизонтальный участок трубы (Б) :
От скважины до дома: 20м или 0,2атм по горизонту, (Б = 20м
Сопротивления напору (В) :
Наличие 5 поворотов трубы (0,5атм = 50м);
обратный клапан (0,39атм = 39м) и фильтр (0,4 атм =40м), (В = 129м
Необходимо учесть, что если глубина скважины составляет более 60м, то необходимо установить 2 обратных клапана — один ставится непосредственно после насоса, а второй на высоте 45-50м.
Также большинство производителей рекомендуют ставить обратный клапан после насоса через расстояние от 1 до 5 м, но этим можно пренебречь на малых глубинах.
Зеркало воды возьмем: 5м (Г)
Учтем зеркало воды и получим столб воды в котором будет находиться насос 28м-5м=23м (А=23м
Знаете ли Вы, что насос испытывает нагрузку подъема жидкости начиная с конца столба воды.
В этом примере зеркало 5м — следовательно насосу потребуется преодолеть сопротивление столба воды в 5м по вертикали. Таким образом, сопротивление по напору составит 0,5атм (10м=1атм).
Однако надо учесть сезонные колебания столба воды — это порядка 10м, т.е. добавляем еще 1атм потерь.
В итоге: Г=5+10=15м (Г=15м)
Дебет: 1,8 м.куб./час (Д)
Если Вам неизвестен дебет Вашей скважины, то смело можете брать 1,2-1,4 м.куб/час
Произведем расчет количества воды, производимое скважиной:
Д= 1,8*1000/60 = 30 л/мин
Точек разбора воды: возьмем одну (Т)
Д>Т
— значитвода не убывает в скважине, следовательно насосу нет необходимости работать на столб воды в скважине, при ее опустошении==> (А = 0)
Произведем расчет по имеющимся данным:
Переводим величины горизонтальных потерь в вертикальные (10м по горизонтали = 1м по вертикали):
(Б+В)/100 ==> (20м+129м)/100 = 1,49м ; Г=15м
А+Б+В+Г = Е, при условии Д = Т
15м+1,49м = 16,49м=>Е = 16,49м (16,49м/100 = 1,649атм) 1,649м (2атм) эта высота будет потрачена только на подъем воды до реле давления. т.е. мы получим на выходе трубы давление воды не более 0,1 атм.
Исходя из этого нам нужно получить на выходе, т.е. в точке разбора воды около 2,6 атм (26м).

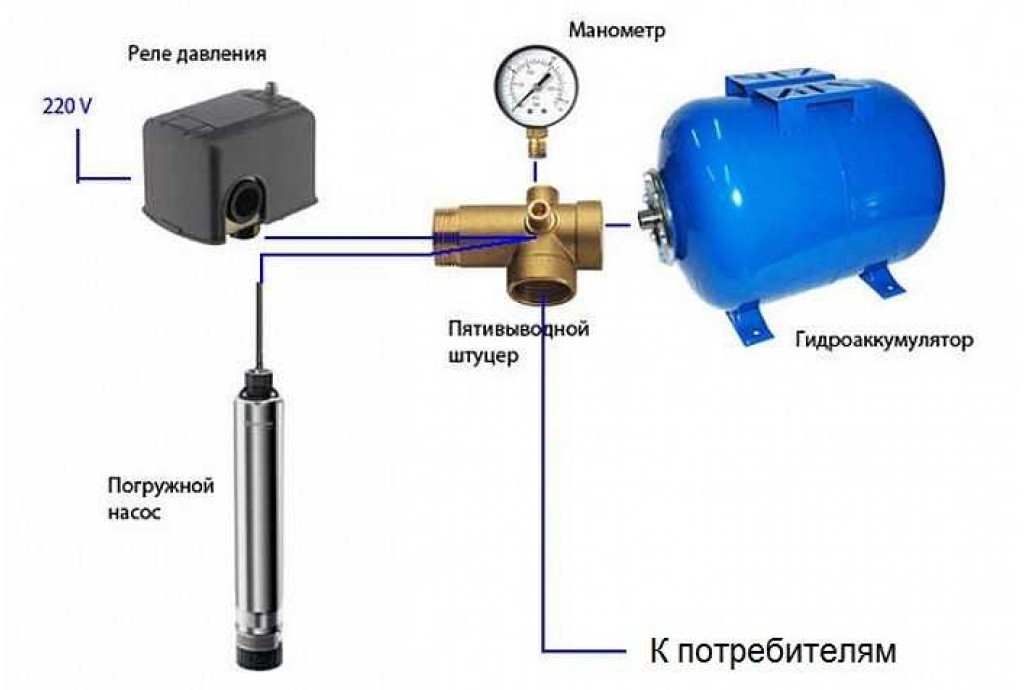

Следует помнить, что если Вы используете автоматику, то давление в гидроаккумуляторе устанавливается всегда на 0,1атм меньше давления включения автоматики . Также необходимо знать, что гидроаккумулятор стабилизирует давление в системе и его сопротивлением можно пренебречь.
Правильно настроенный гидроаккумулятор прослужит дольше.
Если у Вас многоэтажный дом, то необходимо учесть подъем до самой верхней точки разбора, из учета 10м=1атм потерь.
В итоге получаем: 2,6 + 2 +Hверхней точки = 4,6атм (46м). Делаем вывод, что подъем насоса должен быть не менее 46 метров.
46м + 10% = 50,6м => Идеальным вариантом будет насос с подъемом 50 метров.
Всегда делаем минимальный запас 5-10% по мощности насоса. Это уменьшит его износ и позволит работать двигателю более стабильно при перепадах напряжения и пусках насоса.
Из полученного расчета получаем список подходящих насосов:
Aquario ASP 1Е 45-90(напор 45 м, КАБЕЛЬ 35м.) — Запас по давлению 24%
Aquatech SP 3.5″ 4- 45 (напор 45 м, кабель 25 м) — Запас по давлению 14%
BELAMOS Насос скважинный TF3- 60 (напор 60 м, длина кабеля 35 м) — Запас по давлению 62%
WWQ Насос скважинный 3NSL 0,5/30P (напор 53 м, длина кабеля 30 м) — Запас по давлению 34%
Самый минимальный подходящий вариант и при этом финансово привлекателен:
WWQ Насос скважинный 3NSL 0,5/30P (напор 53 м, длина кабеля 30 м) — Запас по давлению 34%
Aquatech SP 3.5″ 4- 45 (напор 45 м, кабель 25 м) — Запас по давлению 14%
Самый идеальный вариант:
WWQ Насос скважинный 3NSL 0,5/30P (напор 53 м, длина кабеля 30 м) — Запас по давлению 34%
С таким скважинным насосом
и напор будет хороший и в дальнейшем можно немного расширить длину горизонтального водопровода или добавить большее число точек разбора, без критичных для двигателя нагрузок.
