Как рассчитать объём теплоаккумулятора

При желании в интернете легко найти методики расчёта объёма теплоаккумулятора, но меня ни одна из них не устроила.

Некоторые «специалисты» рекомендуют умножать максимальную мощность имеющегося котла в киловаттах на какой-то коэффициент, причём этот коэффициент на разных сайтах отличается в два раза и более — от 25 до 50. По моему — бред полный. Просто потому, что полученный результат не имеет никакого отношения ни к вашему конкретному дому, ни к вашим пожеланиям как часто вам хочется топить котёл.

Нормальная методика учитывает все факторы: и климат в вашей местности, и теплоизоляцию дома, и ваши представления о комфорте. По-хорошему, этот расчёт также нужно будет провести много раз для разных температурных режимов, и выбрать максимальный объём теплоаккумулятора. И, кстати, мощность котла в правильной методике получается в результате расчётов, а не по принципу «какой был, такой и поставили». Но всё это достаточно сложно, и подходит скорее для котельных, а не для частного домовладения.

Я поступил гораздо проще. Я делал расчет теплоаккумулятора для твердотопливного котла следующим образом.

1. Надо оценить количества тепла, которое требуется дому за сутки. Это самая сложная и ответственная часть работы. Опять таки можно углубиться в расчёты (в учебниках для строительных вузов можно найти все необходимые методики). Но,если есть возможность, то проще и надёжнее провести непосредственное измерение — просто протопив дом в холодную погоду и измерив количество использованного топлива. Мой дом сравнительно небольшой — немного меньше 100 кв. м, и довольно теплый. Поэтому у меня получилось, что при температуре на улице около 0 градусов, для поддержания комфортной температуры требуется с солидным запасом 50 кВт*ч, для — 10 градусов — 100 кВт*ч, для — 20 градусов — 150 кВт*ч.
2. Выбрать котёл очень просто. Самые распространённые котлы имеют мощность порядка 25 кВт и с одной максимальной загрузки дают эту мощность порядка 3 часов. Следовательно одна растопка даёт порядка 75 кВт*ч тепла. Для нулевой температуры, таким образом, даже одной полной загрузки мне будет многовато. А для -20 градусов вполне достаточно будет топить 2 раза в сутки. Меня этот вариант вполне устроил.
3. Теперь собственно объём теплоаккумулятора. Теплоёмкость воды 4,2 кДж на литр на градус. максимальная тепмература в теплоаккумуляторе — 95 градусов, комфортная температура воды в системе отопления — 55 градусов. То есть, 40 градусов разницы. Другими словами, 1 литр воды в теплоаккумуляторе может накопить 168 кДж тепла, или 46 Вт*ч. А 1000 литров, соответственно — 46 кВт*ч. Отсюда следует, что для того, чтобы сохранить тепло от одной полной загрузки котла мне нужен теплоаккумулятор на 1500 литров. Это всё с запасом. На самом деле, требуется немного меньше, но после изучения цен на буферные ёмкости я решил этим пренебречь.

Этот расчёт означает, что в сильные морозы мне приходится топить котёл два раза в сутки, а в очень сильные — и три раза. Причём делать это нужно равномерно в течение суток: утром и вечером или утром, в начале вечера и перед сном. А когда больших морозов нет, я топлю котёл всего один раз — в любое время суток.

Конечно, если поставить теплоаккумулятор ещё больший по объёму, то можно сделать свою жизнь ещё комфортнее. Но тут уже приходится сталкиваться и с тем, что для большой бочки нужно много места.

Назначение теплоаккумулятора

Установленный в системе отопления он в автоматическом режиме:

• накапливает излишнее тепло;
• отдает накопленное тепло теплоносителю в нужный момент;
• предотвращает закипание воды в котле при отсутствии электроэнергии;
• обеспечивает работу котла без вмешательства человека.

ЧИТАТЬ ДАЛЕЕ: Плитка на гипсокартон в ванной — как выполнить самостоятельно расчеты и пошаговая инструкция

Буферная емкость предназначена для работы в автоматическом режиме

В теплоаккумуляторе накопителем излишков тепла является буферная емкость для воды. (На фото красная). Представляет собой ёмкость для воды со змеевиком, укрытую теплоизоляцией. Пока горят дрова, она накапливает избытки тепла. Как только котел перестает выдавать нужную температуру, излишнее тепло из этой емкости отдается в систему отопления.

Вода в радиаторах не остывает. Система отопления в домах не устанавливается без электрических насосов, которые обеспечивают циркуляцию теплоносителя. Не трудно представить, что происходит в момент перебоев с электроэнергией. Дрова горят, тепло выделяется, а вода неподвижно стоит в трубах. Начинается ее закипание в котле.

Если этот момент упустить, то возможен взрыв со всеми вытекающими последствиями. Теплоаккумулятор для отопления препятствует этому. Пока горит топливо, его приходится периодически добавлять. Если не сделать это вовремя, котел потухнет. Чем это опасно в сильные морозы, знает каждый. Имея ТА процесс между закладками дров увеличивается в разы. При этом не создается опасность размораживания системы из-за затухания котла.

Расчет буферной емкости для котла

Роль аккумулятора тепла в общей схеме отопления следующая: в процессе работы котла в штатном режиме накапливать тепловую энергию, а после затухания топки отдавать ее радиаторам в течение определенного промежутка времени. Конструктивно теплоаккумулятор для твердотопливного котла представляет собой утепленную емкость для воды расчетной вместительности. Она может устанавливаться как в помещении топочной, так и в отдельной комнате дома. Ставить такой бак на улице не имеет смысла, так как вода в нем будет остывать гораздо быстрее, чем внутри здания.

Подключение теплоаккумулятора к твердотопливному котлу

Учитывая наличие свободного места в доме, расчет теплоаккумулятора для твердотопливного котла на практике производится так: вместительность бака принимается из соотношения 25—50 л воды на 1 кВт мощности, необходимой для обогрева дома. Для более точного расчета буферной емкости для котла предполагается, что вода в баке нагреется во время работы котельной установки до 90 ⁰С, а после отключения последней отдаст тепло и остынет до 50 ⁰С. Для разницы температур в 40 ⁰С значения отдаваемого тепла при различных объемах бака представлены в таблице.

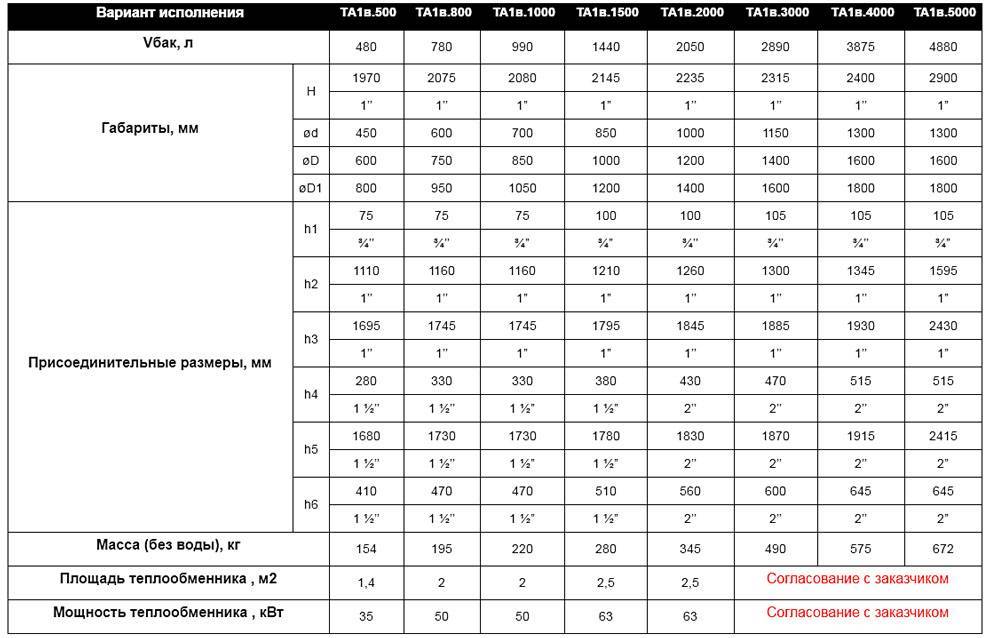

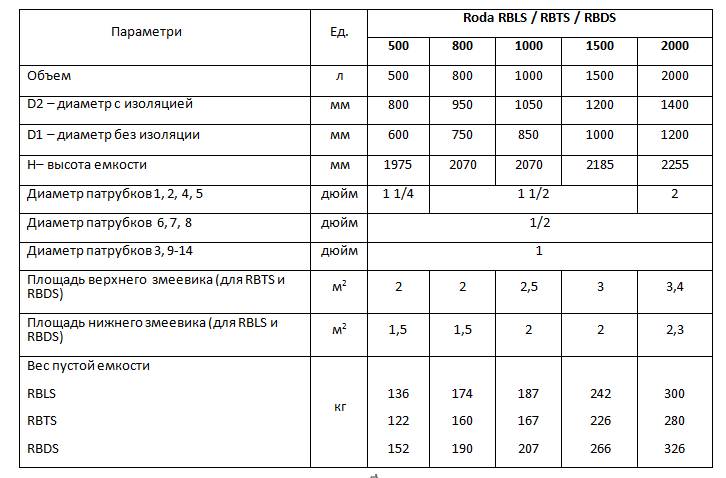

Таблица значений отдаваемого тепла при различных объемах бака

Объем тепловогоаккумулятора, м 3

Даже если в здании есть место для установки большой емкости, это не всегда имеет смысл. Следует помнить, что большое количество воды потребуется нагреть, тогда мощность самого котла должна быть изначально в 2 раза больше, чем нужно для обогрева жилища. Слишком маленький бак не будет выполнять своих функций, так как не сможет накопить достаточное количество тепла.

Распределит энергопотребление и сэкономит топливо

Выгоды от подключения теплоаккумулятора очевидны. В результате, котёл нужно растапливать гораздо реже, чем при обычной системе. А это экономия не только топлива, но также времени и физических сил.

Если речь идёт об отопительном приборе, который работает от электричества, то и здесь теплообменник с умной электроникой поможет сэкономить. Он распределит энергопотребление равномерно и целесообразно.

Ещё одно немаловажное преимущество: так как отопительная система с теплоаккумулятором будет работать стабильно, исключая резкие перепады температуры, срок эксплуатации всего оборудования значительно продлится. Вложение средств в организацию такой системы экономии энергоресурсов оправдает себя уже в первый отопительный сезон

Вложение средств в организацию такой системы экономии энергоресурсов оправдает себя уже в первый отопительный сезон.

Как правильно выбрать тепловой аккумулятор для своей системы отопления

Перед тем, как осуществлять монтаж системы отопления, определяются с видом основного источника тепла. От мощности твердотопливного котла и того объема задач, который прибор будет решать в процессе эксплуатации, зависит и объем теплоаккумулятора. Размеры и объем накопителя определяется еще и вашими бытовыми потребностями. Приоритетным при выборе буферной емкости становится модель нагревательного агрегата, обладающая лимитом мощности и ограниченным временным ресурсом.

Другими словами:

при работе в паре с твердотопливным котлом буферная емкость должна обеспечить аккумуляцию тепловой энергии во время разовой загрузки топливом, хватающей на раздачу горячего теплоносителя по системе до последующей загрузки топочной камеры.

Здесь уместно сказать несколько слов о расчетных данных, которые влияют на выбор оптимального объема буферной емкости. С помощью расчетов можно определить реальную аккумулирующую способность конкретно взятого объема теплоносителя, оказывающую значение на теплоемкость.

Для полноты картины считаем. При установке теплового аккумулятора объемом в 1000 л. (1000 кг.), для нагрева воды до температуры 50 0 С, количество тепловой энергии сохраненной в баке составит 1000 х 50 = 50000 ккал или 58 тыс. кВт/ч.

При расходе горячей воды из буферной емкости и снижении температуры воды на 50 градусов, количество тепла соответственно уменьшится на аналогичное значение. Каждая схема подключения имеет свою методику расчетов емкости теплоаккумулятора, однако существуют следующие общие требования, которые необходимо учитывать:

накопительный бак должен быть способным аккумулировать максимальное количество избыточной тепловой энергии за время горения топлива при разовой загрузке;
чем выше пиковый расход тепловой энергии в отопительном контуре и чем длительнее максимальный расход тепла, тем больший объем потребуется для буферной емкости;
при высокой интенсивности горения котла в короткие промежутки времени потребуется установить дополнительный теплообменник, или отдельно, или интегрированный в буферную емкость;
накопитель должен иметь номинальное давление внутри большее, чем в точке подключения устройства к системе;
в накопителях горячей воды с двумя и более встроенными теплообменниками, система с меньшим рабочим давлением подключается к нижним теплообменным устройствам, а с сильным рабочим давлением, наоборот, к теплообменникам, расположенным вверху;
установка теплового аккумулятора обязывает монтаж в системе расширительного бака и предохранительного, термосмесительного клапана.

Правила выбора качественного агрегата

Подобрать наиболее подходящий теплообменник всегда помогут опытные инженеры-теплотехники. Но если нет возможности обратиться к профессионалам за помощью, тогда выбор нужно делать самостоятельно.

Реализовать это вовсе не трудно, главное, тщательно изучить основные параметры:

• Объём ёмкости.
• Давление в отопительной системе.
• Оснащение вспомогательными теплообменниками.
• Вес и наружные размеры.
• Возможность установки дополнительных элементов.

Специалисты утверждают, что основным параметром является показатель давления в системе. Чем выше эта цифра, тем теплее будет в обогреваемом помещении.

Что такое тепловой аккумулятор

Тепловой аккумулятор – устройство, предназначенное для накопления тепловой энергии с целью ее использования в домах, зданиях, на промышленном производстве. Тепловой аккумулятор или, как его иногда еще называют – буферная емкость – ни что иное, как обыкновенная бочка (круглая или квадратная). Но бочка эта не простая, а волшебная.

Она способна экономить ваши деньги и создавать комфортную температуру в доме. У самой простой модификации теплового аккумулятора два выхода вверху и два внизу. Что еще может быть проще? Про тепловой аккумулятор наслышаны многие, но когда и как его применить, сэкономив при этом на отоплении, знают далеко не все.

Расчет объема буферной емкости котла

Самым оптимальным решением этой задачи станет поручение ее выполнения инженерам-теплотехникам. Расчет объема теплоаккумулятора для всей системы отопления частного дома требует учитывать различные факторы, известные только им. Несмотря на это, предварительные подсчеты можно сделать самостоятельно. Для этого кроме общих знаний физики и математики понадобятся калькулятор и чистый лист бумаги.

Находим следующие данные:

• мощность котла, кВт;
• время активного горения топлива;
• тепловая мощность обогрева дома, кВт;
• КПД котла;
• температуры в трубе подачи и «обратке».

Рассмотрим пример предварительного расчета. Обогреваемая площадь — 200 м2, время активного горения котла – 8 часов, температура теплоносителя при нагреве — 90° С, в обратном контуре — 40° С. Расчетная тепловая мощность обогреваемых помещений – 10 кВт. При таких исходных данных тепловой прибор получит 80 кВт (10×8) энергии.

Делаем расчет буферной емкости твердотопливного котла по теплоемкости воды:

m=Q/1,163×∆tгде:m – масса воды в емкости (кг);Q – количество тепла (Вт);∆t – разность температуры воды в трубе подачи и «обратке» (°С);1,163 – удельная теплоемкость воды (Вт/кг °С).

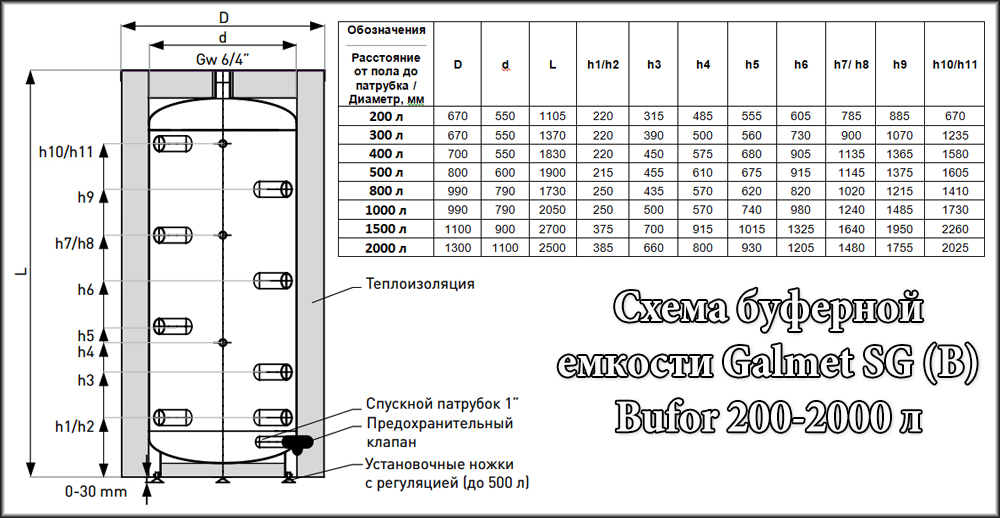

Расчет буферной емкости твердотопливного котла

Подставив цифры в формулу получим 1375 кг воды или 1,4 м3 (80000/1,163×50). Таким образом для системы отопления дома площадью 200 м2 надо установить ТА емкостью 1,4 м3. Зная эту цифру можно смело идти в магазин и смотреть, какой теплоаккумулятор приемлем.

Габариты, цена, комплектация, производитель уже легко определяемы. Сопоставляя известные факторы не трудно сделать предварительный выбор теплового аккумулятора для дома. Такой расчет актуален в случае, когда дом построен, система отопления уже смонтирована. Результат расчета покажет, нужно ли разбирать дверные проемы из-за габаритов ТА. Оценив возможность его установки на постоянное место, делается окончательный расчет теплоаккумулятора для твердотопливного котла, установленного в системе.

Собрав данные по системе отопления выполняем вычисления по формуле:

W = m×c×∆t (1)где:W – количество необходимого тепла для нагрева теплоносителя;m – масса воды;c – теплоемкость;∆t – температура подогрева воды;

Кроме этого понадобится значение k – КПД котла.

Из формулы (1) находим массу:m = W/(c×∆t) (2)

Поскольку КПД котла известен, уточняем формулу (1) и получаемW = m×c×∆t×k (3)откуда находим уточненную массу водыm = W/(c×∆t×k) (4)

Рассмотрим, как рассчитать теплоаккумулятор для дома. В системе отопления установлен котел мощностью 20 кВт (указана в паспортных данных). Топливная закладка прогорает за 2,5 часа. Для отопления дома нужно 8,5 кВт/1 час энергии. Значит, за время прогорания одной закладки будет получено 20×2,5 = 50 кВт

На отопление помещений будет израсходовано8,5×2,5 = 21,5 кВт

Лишнее произведенное тепло50 – 21,5 = 28,5 кВтсохраняется в ТА.

Температура, на которую нагревается теплоноситель составляет 35° С. (Разность температур в трубе подачи и «обратки». Определяется замером во время работы системы отопления). Подставляя искомые значения в формулу (4) получаем28500/(0,8×1,163×35) = 874,5 кг

Эта цифра означает, что для сохранения тепла, выработанного котлом необходимо иметь 875 кг теплоносителя. Для этого понадобится буферная емкость для всей системы объемом 0,875 м3. Такие облегченные расчеты позволяют легко выбрать теплоаккумулятор для котлов отопления.

Теплоаккумулятор в системе с твердотопливным котлом

В настоящее время теплоаккумуляторы чаще всего применяют в системах отопления с твердотопливными котлами. Характерная особенность твердотопливных котлов — оптимальный режим их функционирования связан с полным сгоранием топлива, т.е. достигается при работе на максимальной мощности. В противном случае, в результате неполного сгорания топлива, образуются токсичные газы, происходит засорение теплообменных поверхностей внутри котла, появляется в дымоходе сажа, что приводит к ухудшению эксплуатационных характеристик и даже выходу котла из строя, что небезопасно для дома и его обитателей.

Итак, лучше всего, когда котел работает «на полную». Такой режим вполне оправдан в холода, но большую часть года полученного в избытке количества тепла системе отопления дома просто не нужно — будет слишком жарко. Если у вас нет теплоаккумулятора, единственным выходом остается «отапливать улицу», т.е. открывать форточки. Это и дорого, и неэффективно.

Поэтому в систему отопления встраивают буферную емкость — она забирает излишки тепловой энергии, которые в противном случае попросту терялись бы бесцельно, чтобы впоследствии их использовать по назначению, не тратя на это топливо!

Вкратце, система отопления с твердотопливным котлом и теплоаккумулятором действует так. Во время работы твердотопливный котел не только подает нагретый теплоноситель в систему отопления дома, но и производит его нагрев в баке теплового аккумулятора. После того, как котел прекращает работать, дом, соответственно, начинает охлаждаться. В этот момент датчик температуры воздуха или датчик температуры теплоносителя в системе отопления подают сигнал на включение циркуляционного насоса, который обеспечивает подачу теплоносителя, накопленного в баке теплоаккумулятора, в систему отопления дома.

Cистема отопления с твердотопливным котлом и теплоаккумулятором.

Когда температура воздуха (теплоносителя) повышается до установленного значения, датчик выключает насос, и подача тепла прекращается. Температура теплоносителя в баке при этом немного уменьшается, т.к. часть энергии была передана в систему отопления. Следует отметить, что из-за хорошей теплоизоляции теплоаккумулятора, теплоноситель, находясь внутри бака, сам по себе остывает очень медленно. Циклы включения и выключения насоса продолжаются до тех пор, пока температура теплоносителя в теплоаккумуляторе будет оставаться выше, чем в системе отопления. А дом при этом не будет остывать.

Специалисты по-разному оценивают экономический эффект от установки теплоаккумулятора. Этот эффект зависит от многих факторов, о некоторых из них речь пойдет ниже. В среднем, он составляет от 20%, т.е. экономится каждый 5-й рубль. Отметим, что тепловой аккумулятор особенно эффективен в межсезонье, с его частыми температурными скачками.

И тут возникает еще одно полезное свойство теплового аккумулятора — помимо повышения безопасности дома и экономии ваших денег, он еще и дарит вам комфорт. Во-первых, с появлением в вашем доме буферной емкости, вам придется гораздо реже загружать топливо в котел. Если вы все рассчитали и установили правильно, если в вашем доме хорошая теплоизоляция, применяя теплоаккумулятор, вы сможете топить свой твердотопливный котел не несколько раз в день, а до 1 раза в 2 суток.

Во-вторых, тепловой аккумулятор способен сгладить «температурные скачки», связанные с остыванием теплоносителя в системе отопления, т.к. эта система становится более устойчивой и инерционной. В-третьих, он помогает упростить обслуживание твердотопливного котла и даже повысить срок его службы. В-четвертых, с помощью теплоаккумулятора можно дополнительно обеспечить ваш дом горячей водой, но данная возможность предусмотрена не во всех моделях.

Подключение профессиональные рекомендации

Чтобы правильно и максимально эффективно реализовать систему частного отопления на основе любого твердотопливного котла, можно подключать теплоаккумулятор несколькими методами. Они довольно распространены среди профессиональных мастеров, но этому можно обучиться и самостоятельно, так как в данных схемах нет ничего сложного и сверхъестественного.

Совет! Рассмотрите тот факт, что стоимость работ напрямую зависит от основного принципа построения системы постоянной циркуляции топлива в котле.

Схема подключения теплоаккумулятора

С подмешиванием жидкости

Схема подключения теплоаккумулятора к твердотопливному котлу распространенного типа предельно понятна. Легко и доступно применяется в обвязках систем постоянного отопления, которые основываются на циркуляции простого гравитационного типа топлива в котле. В этой ситуации происходит такое:

• Во время нагревания установленного объема воды в самом теплообменнике устройства начинается ее циркуляция по всей системе установленного трубопровода, который проходит через клапан бойлера.
• Когда заданная пользователем температура достигается, встроенный клапан активно начинает работать и соответственно поддерживать установленный заранее показатель, понемногу подмешивая только холодную воду из самого бойлера.
• В этот момент в бак наливается горячая вода из установленного агрегата – так происходит зарядка теплоаккумулятора.
• За все время, которое может быть определено только баком бойлера, топливо полностью выгорает.
• Начинает обратный процесс, который состоит в подаче воды на небольшие радиаторы. Стабильность температуры сохраняется все время.
• Когда непосредственный источник нужного тепла не может поддержать стабильный нагрев воды в емкости теплоаккумулятора, установленный клапан оперативно и надежно перекрывается, а система моментально приобретает свое исходное состояние.

Если электропитание отсутствует или же циркулярный насос отказывает, бойлер сразу переходит в специальный буферный режим, который дает возможность всей системе работать только на обратном клапане.

Подключение теплоаккумулятора к твердотопливному котлу

Набранная вода, которая нагрелась до этого момента в самом котле, далее активно поступает в установленный бак. Затем она направляется к нескольким радиаторам отопления. За счет этого непрерывного процесса обеспечивается плавное нагревание воды и аккуратное падение высоких температур.

Совет! Чтобы функционирование схемы отопления было на высоте, теплоаккумулятор надо монтировать достаточно высоко, чтобы не было контакта с радиаторами отопления.

С гидрораспределением

Система такого типа продается практически для каждой модели котла. За счет них можно предусмотреть беспрерывную и стабильную подачу электроэнергии. Чтобы вся обдуманная система работала правильно и налажено, стоит правильно и четко предусмотреть источник стабильного и полноценного питания.

Возможно реализовать такой принцип: установленный бойлер послужит лишь специальной емкостью, которая по максимуму стабилизирует температуру достаточно большого и необходимого для комфорта в помещении объема воды. В этом есть смысл в том случае, когда надо сразу давать питание на несколько контуров частного отопления.

Подключение теплоаккумулятора к твердотопливному котлу такого типа также нашла широкое применение у современных пользователей и застройщиков.

Какую именно схему подключения теплоаккумулятора выбрать зависит исключительно от индивидуальных потребностей владельца дома и проживающих там. Тут надо взвесить все преимущества и недостатки, а также учесть множество факторов, которые могут значительно повлиять на окончательный выбор.

Достаточно многое зависит от площади, которая будет отапливаться с помощью твердотопливного котла; используемых элементов и агрегатов всей установки; рассчитанного количества контуров, которые будут сделаны в обвязке; наличия продуманной системы горячего стабильного водоснабжения всего помещения.

Правильно организовать схему подключения является непростой задачей, которая требует к себе повышенной концентрации и правильного подхода. Если нет уверенности в своих знаниях, лучше доверить процесс опытным и квалифицированным специалистам.

Можно ли сделать своими руками

Собрать теплоаккумулятор для котлов отопления можно своими руками. Для этого необходимо взять стальной бак или приобрести листы из нержавеющей стали с толщиной более 2 мм, сварить ёмкость в виде цилиндра (вертикальный бак).

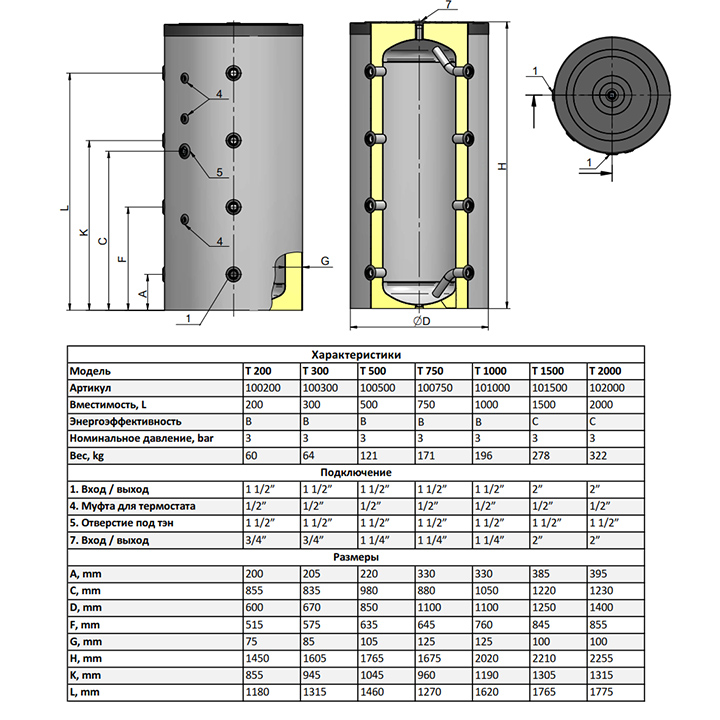

Чертеж аккумулятора

Потребуется труба из меди диаметром 2-3 см и длиной 8-15 м. Её нужно согнуть в виде спирали и поместить внутрь резервуара. Здесь аккумулятор – это верхняя часть ёмкости. В ёмкости устанавливаются подключения для выходящей горячей воды и поступающей холодной.

Фото: builditsolar.com

Для открытой системы отопления подойдёт бак из стали кубической формы.

Утепляется агрегат следующим образом:

1. Внешнюю поверхность ёмкости необходимо хорошо очистить и обезжирить, покрыть антикоррозийными веществами.
2. Выполнить теплоизоляцию. Можно обернуть ёмкость в фольгированную пленку.
3. Предусмотреть отверстия для отводных патрубков и подключить ёмкость.
4. На буферный бак необходимо установить термометр, манометр и взрывной клапан.

Для утепления лучше не использовать пенопласт. В холодное время в них заводятся мыши, которые ищут место для зимовки.

Способы и схемы подключения своими руками

Теплоаккумулятор с пустым баком устанавливают, если давление в системе небольшое

Сложность и особенности подключения зависят от типа теплового накопителя. Поэтому следует разобраться, какими они бывают.

• Самая простая конструкция – пустой внутри бак. Котел и потребители подключаются напрямую. Использование оптимально, если применяется одинаковый теплоноситель во всех контурах, давление в системе не превышает допустимые показатели накопителя и температура теплоносителя, подающегося из котла, не превышает допустимых значений для контура отопления. Если первые два требования не соблюдаются, при подключении в систему необходимо воспользоваться дополнительными внешними теплообменниками. В последнем случае следует установить смесительные узлы с трехходовыми кранами.
• Буферная емкость с внутренним теплообменником – одним или несколькими. Теплообменник представляет собой спиральную трубу из меди или нержавейки. В таком накопителе теплоноситель перемешивается. Змеевик, расположенный в нижней части, нагревает теплоноситель, горячая вода устремляется вверх как менее плотная. Наверху расположен другой змеевик, который забирает энергию и выводит ее на контуры отопления. Прибор такого типа оптимален при использовании разных типов теплоносителей, при высоком давлении и температуре теплоносителя, подключении нескольких генераторов тепла.
• Резервуар с проточным контуром горячего водоснабжения. Теплообменник по большей части расположен вверху бака. Он должен быть выполнен из металла, отвечающего нормативам пищевого водопотребления. Контуры подключаются напрямую. Такая система предпочтительна при равномерном расходе горячей воды.
• Теплоаккумулятор с внутренним бойлером. В накопительной емкости сохраняется нагретая вода для бытового потребления. Такой тип аккумулятора, накапливающего тепло, можно без проблем встроить в открытую и закрытую системы отопления, оснащенные твердотопливными, электрическими котлами и солнечными коллекторами. Особенно актуальны буферные емкости этого типа при использовании электрокотлов, когда теплоноситель нагревается ночью, а вода расходуется днем. Бойлера на 150 л вполне достаточно для суточного потребления воды среднестатистической семьей.

В системе с трехходовыми клапанами возможна более точная регулировка температуры

Другие типы систем:

1. Простейшая схема обвязки, ограничивающая возможности регулировки. Горячая вода поднимается вверх и забирается из верхней точки, после остывания опускается и снова поступает в котел. Используется в том случае, если давление и температура в генераторе тепла и контурах отопления одинаковы. Температура регулируется только методом увеличения/уменьшения потока теплоносителя.
2. В системе присутствуют узлы смешивания, байпасы, поэтому возможна более точная регулировка по температуре теплоносителя. Эффективность оборудования достигается благодаря установке, например трехходовых клапанов.
3. В систему включен дополнительный бак, благодаря чему небольшой объем горячей воды доступен непосредственно после запуска котла. Потребителю не приходится ждать, когда система разогреется полностью, но запас воды не велик, а нагревается система медленнее, чем классическая.
4. Внутри буферной емкости имеется один змеевик, через него проходит тепловая энергия от источника, а уже от змеевика нагревается теплоноситель в тепловом накопителе. В системе этого типа применяют разные теплоносители. Можно выбирать такие, которые нельзя смешивать из-за несовместимости химических характеристик. Через змеевик можно запитать отопление или ГВС, либо по этому кругу будет циркулировать теплоноситель от источника.
5. В системе установлен дополнительный внешний теплообменник. Он позволяет поддерживать нужную температуру в аккумуляторе.
6. Система с проточным контуром горячего водоснабжения. Она оптимальна, если горячая вода используется равномерно. В противном случае рекомендуется приобрести энергоаккумулятор со встроенным бойлером.
7. Система с одним змеевиком и подключением к альтернативному источнику энергии, например, солнечному коллектору. Называется бивалентной. Подключение осуществляется таким образом, что коллектор играет ведущую роль в нагреве системы, а котел подключается, когда тепловой энергии недостаточно.
8. Мультивалентная система, где основной нагрев осуществляют низкотемпературные источники, например солнечный коллектор и геотермальный тепловой насос. Они подключаются в нижней части теплового аккумулятора. В качестве вспомогательного источника тепловой энергии применяется высокотемпературный котел.
