Расчет гидравлической стрелки: устройство и установка
Специалисты предлагают устанавливать на гидрострелке манометр и термометр. Приборы эти могут продаваться в комплекте с гидрострелкой, конечно влияя существенно на стоимость. Но наличие этих приборов условие совсем не обязательное. Если это потребуется, есть возможность купить их потом, и установить в любом месте системы, а не именно на гидрострелке.
Главное, чтобы автоматический воздухоотводчик, который ставится в самой верхней точке, колпачком «смотрел» в верх (вертикально). Под воздухоотводчиком находится отсечной клапан. Если возникает необходимость поменять воздухоотводчик, клапан позволит сделать это без остановки системы. В самой нижней точке устанавливается сливной кран, с помощью которого удаляется всякий мусор (ржавчина, шлам), образовавшийся в теплоносителе и осевший в виде осадка в отстойнике. Кран время от времени открывают и сливают эту грязь просто в какую ни будь ёмкость. Гидравлическая стрелка выполняет в системе много функций.
Перечень функций, выполняемых гидрострелкой:
- Балансировка работы системы;
- Стабилизация давления;
- Функция отстойника;
- Удаление из теплоносителя воздуха;
- Снижение нагрузки на оборудование и котёл;
- Предупреждение температурных скачков.
Функции, перечисленные выше, позволяют предупредить преждевременный износ отопительной системы, избежать серьезных поломок котлов и оборудования, защитить детали, изготовленные из металла от окисления.
Терморазделитель своими руками
Конструкция гидрострелки до того проста, что позволяет хозяину загородного дома без особых трудностей собрать ее самостоятельно. Важный этап изготовления — правильный расчет диаметров патрубков и разделителя. Простая конструкция агрегата выполняется по правилу 3 диаметров.
Гидрострелку возможно сделать и собственноручно
При этом за основу принимается диаметр патрубка, который одинаков для всех входных и выходных контуров. Общий диаметр гидрострелки будет равняться 3 диаметрам патрубка, а ее длина должна составлять 4 диаметра разделителя. Оси входных и выходных трубопроводов будут находиться от торцов конструкции на расстоянии одного диаметра терморазделителя.
Такое соотношение размеров позволяет гасить скорость движения теплоносителя до нужных результатов. В дальнейшем следует только подобрать трубы подходящих размеров и провести сварочные работы. Такая нехитрая конструкция будет успешно работать в небольших системах отопления.
Принцип работы гидравлической стрелки:
Материалы
Гидравлический разделитель изготавливается из следующих материалов:
- нержавейка;
- полипропилен.
Устройство можно изготовить самостоятельно, но для этого необходимо иметь профессиональные навыки. Заводские гидрострелки имеют сложное устройство и включают в себя такие элементы, как фильтры и датчики.
Кроме нержавейки и полипропилена, встречаются и гидроразделители из меди. В силу доступности и дешевизны материала все чаще встречаются изделия из полипропилена. Но стоит знать, что полимерные гидравлические разделители можно использовать только с котлами, у которых диапазон мощности колеблется от 14 до 35 киловатт. Независимо от материала изготовления, устройство подсоединяется к отопительной магистрали при помощи резьбы и фланцев.
Блог :: Расчет гидрострелки
покупателя Администратор Муравьев
Определимся для чего нужна эта диковинная штука — гидрострелка:
Итак первое. Предположим, что у нас есть котел для отопления, что бы он эффективно нагревал воду необходимо через него пропускать некоторое количество этой самой воды и это количество должно быть строго равной той что указанна в паспорте котла.
Если будете пропускать через него меньше воды он будет ее перегревать, будем пропускать больше получим увеличение сопротивления, и соответственно увеличатся наши счета за электроэнергию, насосу будет сложней прокачать теплоноситель.
С другой стороны у нас имеется некий потребитель (радиаторы или теплые полы) со своим расходом, который необходим, что бы система эффективно работала. Так вот гидравлическая стрелка позволяет иметь в каждом контуре, тот расход который нам необходим.
Каждый контур как бы работает и никак не зависит от другого.
Второй вариант использования. При установленной гидравлической стрелке в системе, мы исключает гидродинамическое влияние на включение или отключения отдельных контуров.
Поэтому резонно при проектировании, если допустим у вас имеется контур радиаторного отопления, контур теплых полов и контур водоснабжения бойлер или тепло-обменник, разделять эти потоки на отдельные контура, что бы они не влияли друг на друга.
Гидрострелка является связующим звеном двух ли более отдельных контуров по передаче тепла и полностью исключает динамическое влияние этих контуров друг на друга.
Перед изготовлением гидравлического разделителя, необходимо определиться с его размерами. В принципе весь расчет сводится к определению одного параметра, это диаметр гидравлического разделителя. Далее используем один из двух методов:
- — трех диаметров;
- — чередующихся патрубков;
- Для расчета необходимо знать либо максимальный проток в системе (расход), при скорости теплоносителя, внутри гидравлического разделителя равной 0,2 м/с, либо мощность отопительного котла.
- Итак у нас два варианта расчета диаметра гидрострелки :
- Первый. Как и говорилось раньше исходя из максимального протока теплоносителя в отопительной системе:
D — диаметр гидрострелки, мм; G — максимальный расход через разделитель, куб. м./час;
w — максимальная скорость движения теплоносителя, рекомендуется принимать около 0,2 м/сек.
Второй. Производится изходя из максимальной мощности котельной установки (котла), и разности температуры подачи и обратки, как правило это около 10°С.
- D — диаметр гидравлической стрелкиразделителя, мм; P — мощность (максимальная) отопительного котла, если их два то сумма их мощностей, кВт;
- ∆T — разница температур подачи и обратки, °С
Давайте рассмотрим пример расчета. Предположим у нас есть котел мощностью 100 кВт, а система отопления рассчитана под радиаторный обогрев с режимом 85/65, а значит ∆T = 20 °С, то диаметр гидравлической стрелки будет следующий: D = 100 мм, принимаем ближайший больший 108 мм.
Вот такой вид будет иметь наша гидрострелка:
Источник статьи: http://dyatkovortp.ru/stroitelstvo/kalkulyator-rascheta-gidrostrelki-s-uchetom-nasosnogo-oborudovaniya.html

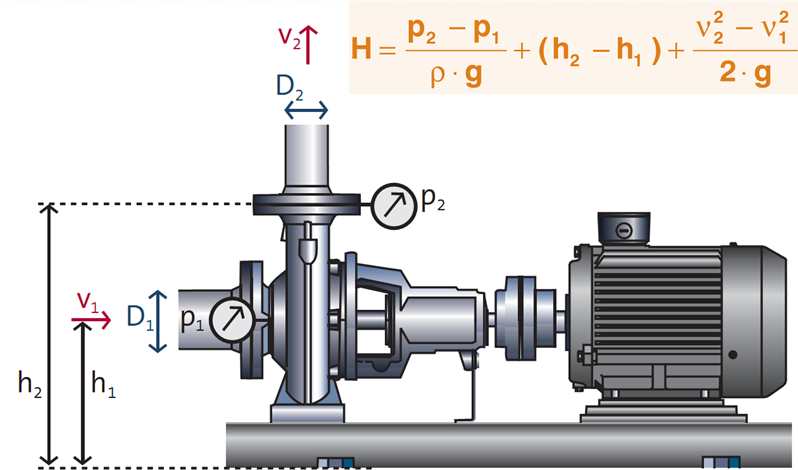

Калькулятор расчета гидрострелки с учетом насосного оборудования
Понятие гидрострелки (или гидравлического разделителя) известно любому монтажнику автономных систем отопления, однако доступно объяснить простому обывателю, зачем нужен данный элемент, может не каждый. К сожалению, в большинстве случаев это связано, скорее, с меркантильными интересами, чем с плохим знанием предмета.
Установка такого устройства – это дополнительный заработок для специалиста,поэтому зачастую гидрострелка с коллектором, схема изготовления которой очень проста, описывается как чудо-элемент, способный существенно повысить эффективность отопления дома.
Ниже мы подробно рассмотрим, что собой представляет гидравлический разделитель, его основную функцию и, главное, когда его установка в котельной действительно необходима.
Производим расчёт гидрострелки отопления: калькулятор для определения параметров
Гидрострелка это добавочный узел системы отопления. Она обеспечивает гидродинамическую балансировку отопительной системы. При первоначальном запуске котла, при выполнении обслуживающих работ или при технической проверке, как обычно отключают насос отопления. Гидрострелка предохраняет чугунные теплообменники котлов от тепловых ударов, которые могут произойти во время проведения этих работ.
В интернете есть огромное количество сайтов, где, онлайн-калькулятор поможет вам самостоятельно рассчитать параметры гидрострелки.
Параметры, которые учитываются при выборе гидрострелки:
- Мощность (суммарная всех контуров);
- Общий объём воды в системе.
При покупке внимательно нужно ознакомится с паспортом и подобрать гидрострелку, соответствующую рассчитанным параметрам. Задача гидравлической стрелки выравнивать давление во всех контурах, подключённых к ней.
Рассмотрим, как рассчитать гидрострелку системы отопления
Гидрострелка – неотъемлемая составляющая системы отопления. Благодаря этому устройству регулируется давление в системе и исключаются перепады температуры в ней.
Подбирая гидравлическую стрелку необходимо обратить внимание на такой параметр как максимальная мощность. Показатель этот может быть от 50 кВт до 300кВт
Ещё нужно знать, что эти устройства рассчитаны на работу с разным количеством контуров. В среднем их количество колеблется от 3 до 5 контуров. Диаметр гидрострелки тоже немаловажный показатель. Он увеличивается прямопропорционально мощности котельной и сложности системы отопления. Изготавливается корпус гидрострелки обычно из стали. Чтобы увеличить срок эксплуатации используют нержавеющую сталь. Использование гидравлической стрелки имеет ряд преимуществ, которые по достоинству оценили те, кто установил её в своей системе отопления. Гидрострелка для системы отопления, которая используется в современных установках, даёт возможность избежать множества проблем, которые могут возникнуть во время эксплуатации.
Преимущества гидрострелки:
- Объединяет отопительные контуры;
- Обеспечивает хорошую работу приборов;
- Не допускает температурные перепады;
- Продлевает срок эксплуатации оборудования;
- Препятствует явлению «термоклина».
Самым опасным в отопительной системе является «термоклин». Такое явление бывает, когда происходит резкий скачок температуры при соприкосновении горячей и холодной воды. Это очень может навредить котлу. Но этого можно избежать, если в отопительной системе установить гидравлический разделитель. Можно с уверенностью сказать, что программа по обеспечению безопасности отопительной системы гидрострелкой выполняется полностью.
Блог :: Расчет гидрострелки
Определимся для чего нужна эта диковинная штука — гидрострелка:
Итак первое. Предположим, что у нас есть котел для отопления, что бы он эффективно нагревал воду необходимо через него пропускать некоторое количество этой самой воды и это количество должно быть строго равной той что указанна в паспорте котла.
Если будете пропускать через него меньше воды он будет ее перегревать, будем пропускать больше получим увеличение сопротивления, и соответственно увеличатся наши счета за электроэнергию, насосу будет сложней прокачать теплоноситель. С другой стороны у нас имеется некий потребитель (радиаторы или теплые полы) со своим расходом, который необходим, что бы система эффективно работала. Так вот гидравлическая стрелка позволяет иметь в каждом контуре, тот расход который нам необходим. Каждый контур как бы работает и никак не зависит от другого.
Второй вариант использования. При установленной гидравлической стрелке в системе, мы исключает гидродинамическое влияние на включение или отключения отдельных контуров. Поэтому резонно при проектировании, если допустим у вас имеется контур радиаторного отопления, контур теплых полов и контур водоснабжения бойлер или тепло-обменник, разделять эти потоки на отдельные контура, что бы они не влияли друг на друга.
https://youtube.com/watch?v=jsuh38yseXE
Гидрострелка является связующим звеном двух ли более отдельных контуров по передаче тепла и полностью исключает динамическое влияние этих контуров друг на друга.
Перед изготовлением гидравлического разделителя, необходимо определиться с его размерами. В принципе весь расчет сводится к определению одного параметра, это диаметр гидравлического разделителя. Далее используем один из двух методов:
— трех диаметров;
— чередующихся патрубков;
Для расчета необходимо знать либо максимальный проток в системе (расход), при скорости теплоносителя, внутри гидравлического разделителя равной 0,2 м/с, либо мощность отопительного котла.
Итак у нас два варианта расчета диаметра гидрострелки :
Первый. Как и говорилось раньше исходя из максимального протока теплоносителя в отопительной системе:
D — диаметр гидрострелки, мм;
G — максимальный расход через разделитель, куб. м./час;
w — максимальная скорость движения теплоносителя, рекомендуется принимать около 0,2 м/сек.
Второй. Производится изходя из максимальной мощности котельной установки (котла), и разности температуры подачи и обратки, как правило это около 10°С.
D — диаметр гидравлической стрелкиразделителя, мм;
P — мощность (максимальная) отопительного котла, если их два то сумма их мощностей, кВт;
Давайте рассмотрим пример расчета. Предположим у нас есть котел мощностью 100 кВт, а система отопления рассчитана под радиаторный обогрев с режимом 85/65, а значит ∆T = 20 °С, то диаметр гидравлической стрелки будет следующий: D = 100 мм, принимаем ближайший больший 108 мм.
Вот такой вид будет иметь наша гидрострелка:
Устройство гидрострелки отопления
Гидроразделитель — вертикальный полый сосуд из труб большого диаметра (квадратного профиля) с эллиптическими заглушками по торцам. Размеры разделителя обусловлены мощностью (кВт) котла, зависят от количества и объема контуров.
Тяжелый металлический корпус устанавливают на опорные стойки, чтобы не создавать линейное напряжение на трубопровод. Компактные устройства крепят к стене, располагают на кронштейнах.

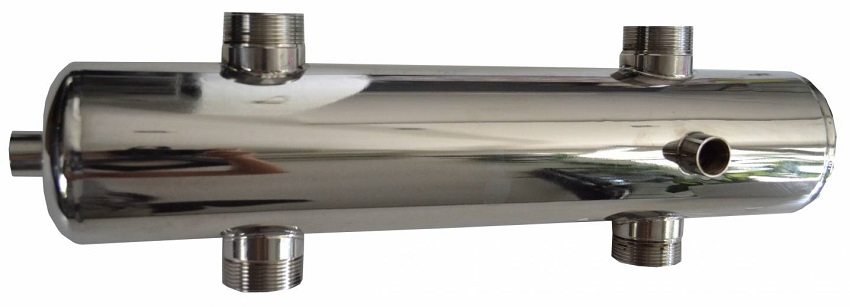

Гидрострелка из нержавеющей стали
Патрубок гидрострелки и отопительный трубопровод соединяют с помощью фланцев или резьбы.
Автоматический клапан воздухоотводчика располагают в верхней точке корпуса. Осадок удаляют через вентиль или специальный клапан, который врезан снизу.
Материал для изготовления гидрострелки — низкоуглеродистая или нержавеющая сталь, медь, полипропилен. Корпус обрабатывают антикоррозийным составом, покрывают теплоизоляцией.
Важно! Модели из полимера применяют в системе, которую отапливает котел мощностью от 13 до 35 кВт. Гидравлические разделители из полипропилена не используют для теплогенераторов, которые работают на твердом топливе.Изготовление гидрострелки своими руками из пропилена требует опыта и навыков работы с профессиональным слесарным и ручным электроинструментом

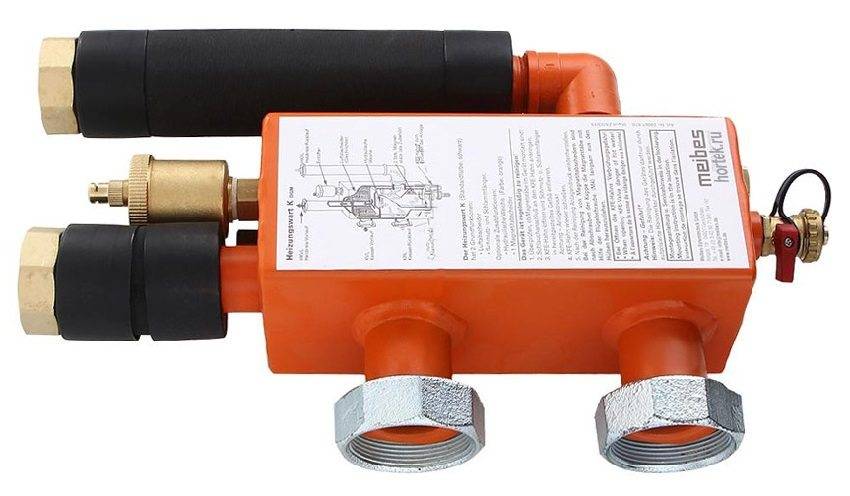

Гидравлическая стрелка «Meibes»
Специфика выбора основной ветви в двухтрубной системе
Исходя из практического опыта проведенных вычислений, при наличии попутного движения теплоносителя в двухтрубной схеме лучше выбрать более нагруженный стояк через нижнюю батарею. В однотрубном контуре речь о кольце через самый загруженный стояк. Если горячая вода имеет тупиковое движение, в двухтрубной системе выбирают кольцо нижнего радиатора наиболее загруженного удаленного стояка.
Однотрубная схема предполагает идентичный подход. В горизонтальном контуре предпочитают кольцо самого загруженного направления нижнего этажа. Подобные работы по гидравлическому расчету двухтрубной системы отопления должны проводиться максимально внимательно, т.к. малейшая погрешность может вылиться в крупные неприятности.
Регулировка скоростей циркуляционного насоса
У большинства моделей циркуляционного насоса имеется функция регулировки скорости работы прибора. Как правило, это трехскоростные устройства, позволяющие управлять количеством теплоты, которое направляется на обогрев помещения. В случае резкого похолодания увеличивают скорость работы прибора, а при потеплении ее уменьшают, притом, что температурный режим в комнатах остается комфортным для пребывания в доме.
Чтобы переключать скорость, имеется специальный рычаг, расположенный на корпусе насоса. Очень востребованы модели циркуляционных устройств с автоматической системой регулирования данного параметра в зависимости от температуры снаружи здания.
Особенности гидравлического разделителя
Итак, данный нехитрый элемент нужно устанавливать между коллектором и отопительным котлом. Многие поинтересуются: почему данный прибор вообще назвали стрелкой? Причина, скорее всего, заключается в том, что она может перенаправлять потоки рабочей жидкости, благодаря чему и происходит сбалансирование всей системы. С конструктивной точки зрения это полая труба, которая имеет прямоугольное либо круглое сечение. Эта труба заглушена с двух сторон и оснащена двумя патрубками – выходным и, соответственно, входным.
Получается, что в системе появляется пара связанных между собой контуров, которые вместе с тем не зависят друг от друга. Меньший контур предназначается для котла, а больший рассчитан на все ответвления, контуры и коллектор. Расход для каждого из данных контуров свой, равно как и скорость перемещения рабочей жидкости; при этом контуры не оказывают никакого значительного влияния друг на друга. Заметим также, что давление в контуре меньшего объема, как правило, стабильное, поскольку отопительный прибор перманентно функционирует на одних и тех же оборотах, при этом аналогичный показатель в большем контуре может меняться в зависимости от текущей работы отопительной сети.
В результате каждый участок системы работает максимально сбалансировано, перепады давления не наблюдаются, да и котельное оборудование функционирует хорошо.
Вычисление местных сопротивлений
Местные сопротивления возникают в трубе и арматуре. На величину данных показателей влияют:
- шероховатость внутренней поверхности трубы;
- наличие мест расширения или сужения внутреннего диаметра трубопровода;
- повороты;
- протяженность;
- наличие тройников, шаровых кранов, приборов балансировки и их количество.
Сопротивление рассчитывается для каждого участка, который характеризуется постоянным диаметром и неизменным расходом теплоносителя (в соответствии с тепловым балансом помещения).
Исходные данные для расчета:
- длина расчетного участка – l, м;
- диаметр трубы – d, мм;
- заданная скорость теплоносителя – u, мм;
- характеристики регулирующей арматуры, предоставляемые производителем;
- коэффициент трения (зависит от материала трубы), λ;
- потери на трение – ∆Pl, Па;
- плотность теплоносителя (расчетная) – ρ = 971,8 кг/м 3 ;
- толщина стенки трубы – dн х δ, мм;
- эквивалентная шероховатость трубы – kэ, мм.
Гидравлическое сопротивление – ∆P на участке сети рассчитывается по формуле Дарси-Вейсбаха.
Символ ξ в формуле означает коэффициент местного сопротивления.
Если в доме стоит печка, отопить она сможет лишь небольшое помещение. Установка батарей отопления в частном доме большой площади обязательна, так как в противном случае отдаленные от печи комнаты отапливаться не будут.
Основные характеристики газового котла Buderus представлены в этом обзоре.
О том, как запустить газовый котел, расскажем в этой статье.
Что следует знать?
Гидрострелка является дополнительным узлом, которая располагается в вертикальном положении. Она выполняется в виде цилиндра, но может иметь и сечение в виде прямоугольника. В это устройство врезаются патрубки, которые подходят к котлу, а также к теплообменным контурам. В этом приборе осуществляется деление небольшого контура, а также протяженных отопительных контуров. Часто используются традиционные схемы гидравлических разделителей.
Схема устройства
Подобное устройство поддерживает температурный и гидравлический баланс. С его помощью можно добиться небольших потерь давления, а также тепловой энергии и производительности. Конструкция позволяет увеличить КПД отопительной системы и снизить сопротивление в системе.
К важным характеристикам стоит отнести показатели диаметров патрубков и основного устройства. Остальные параметры можно узнать из стандартных схем.
Вмонтированный гидроулавливатель
У программы есть некоторые нюансы:
при расчетах обязательно используется мощность отопительного оборудования
Чтобы определить данный показатель также можно воспользоваться специальной расчетной программой; важной характеристикой является скорость передвижения теплоносителя в направлении вертикали. Чем этот показатель меньше, тем лучше теплоноситель будет избавляться от газов и шлама. Также в этом случае будет происходить более плавное перемешивание охлажденного и горячего потоков
Самый оптимальный вариант 0,1-0,2 м/с. В программе можно подобрать необходимый параметр; особенной характеристикой является режим работы всей конструкции. При этом учитываются температурные уровни в магистрали, проходящей от отопительного прибора. Все показатели вносятся в калькулятор
Также в этом случае будет происходить более плавное перемешивание охлажденного и горячего потоков. Самый оптимальный вариант 0,1-0,2 м/с. В программе можно подобрать необходимый параметр; особенной характеристикой является режим работы всей конструкции. При этом учитываются температурные уровни в магистрали, проходящей от отопительного прибора. Все показатели вносятся в калькулятор.
Специальная формула расчета предусмотрена в применяемом алгоритме проведения расчетов. В итоге будет показан результат, который покажет подходящий диаметр для гидрострелки, а также сечения используемых патрубков. Остальные параметры линейного типа определить еще проще.
Прежде чем приступить к монтажу подобного устройства, стоит изучить все функции гидрострелки.
Статья по теме:
Экономьте время: отборные статьи каждую неделю по почте
Дополнительные функции гидрострелок
Усовершенствованные модели совмещают функции разделителя, регулятора температуры и сепаратора. Клапан-терморегулятор обеспечивает температурный градиент вторичных контуров. Выделение растворенного кислорода из теплоносителя снижает риск эрозии внутренних поверхностей оборудования. Удаление из потока взвешенных частиц продлевает срок службы рабочего колеса и подшипников циркуляционных насосов.

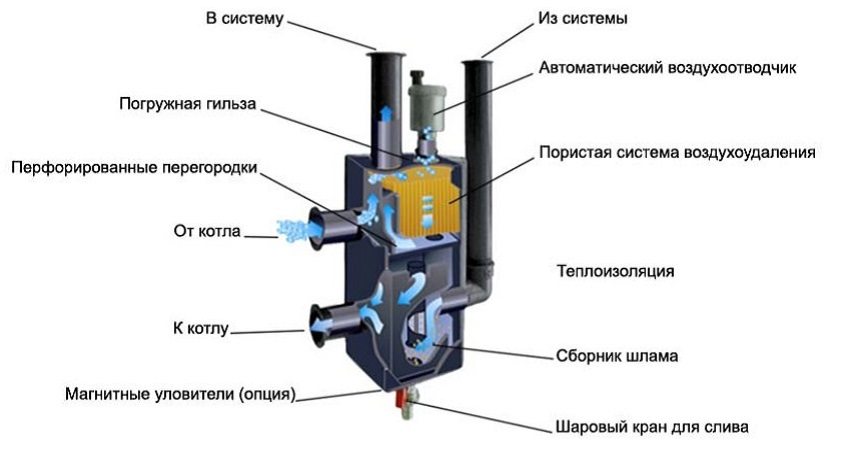

На фото изображена модель гидрострелки для отопления в разрезе:
Устройство гидрострелки — вид в разрезе
Горизонтальные перфорированные перегородки разделяют внутренний объем пополам. Потоки подачи-обратки соприкасаются в зоне «нулевой точки» и скользят в разные стороны, не создавая дополнительное сопротивление.
Сверху, в высокотемпературной зоне, расположены пористые вертикальные пластины деаэрации. Сборник шлама и магнитный уловитель (магниевый анод) расположены в нижней части корпуса.
Конструктивные опции гидрострелки: манометр, датчик температуры, клапан терморегулятор и линия для запитки системы при запуске. Сложному оборудованию необходима наладка, регулярные осмотры и техническое обслуживание.

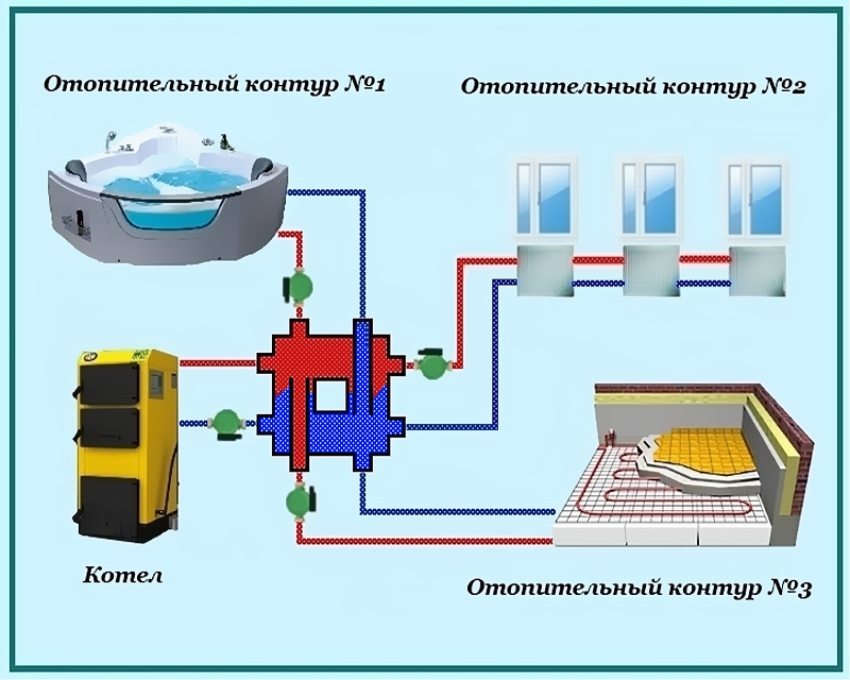

Принцип работы коллектора с гидрострелкой на 3 контура отопления
Назначение и принцип работы
Гидрострелка нужна для разветвленных систем, в которых установлено несколько насосов. Она обеспечивает требуемый расход теплоносителя для всех насосов, независимо от их производительности. То есть, другими словами, служит для гидравлической развязки насосов системы отопления. Потому еще называют это устройство — гидравлический разделитель или гидроразделитель.
Схематическое изображение гидрострелки и ее места в системе отопления
Гидрострелку ставят в том случае, если в системе предусмотрено несколько насосов: один на контуре котла, остальные на контурах отопления (радиаторах, водяном теплом полу, бойлере косвенного нагрева). Для корректной работы их производительность подбирается так, чтобы котловой насос мог перекачивать немного больше теплоносителя (на 10-20%), чем требуется для остальной системы.
Режимы работы
Теоретически возможны три режима работы системы отопления с гидрострелкой. Они отображены на рисунке ниже.
Первый — когда насос котла прокачивает ровно столько же теплоносителя, сколько требует вся система отопления.
Возможные режимы работы системы отопления с гидроразделителем
Второй режим работы гидрострелки — когда расход отопительных контуров больше мощности котлового насоса (средний рисунок). Эта ситуация опасна для системы и допускать ее нельзя. Она возможна, если насос котла имеет слишком малую производительность. В этом случае для обеспечения требуемого расхода, в контуры вместе с нагретым теплоносителем от котла будет подаваться теплоноситель из обратки. Такой режим работы не является нормальным и котел быстро выйдет из строя.
Третий режим работы — когда насос котла подает больше нагретого теплоносителя, чем требуют отопительные контура (правый рисунок). В этом случае часть нагретого теплоносителя возвращается обратно в котел. В результате температура поступающего теплоносителя поднимается, работает он в щадящем режиме. Это и есть нормальный режим работы системы отопления с гидрострелкой.
Когда гидрострелка нужна
Гидрострелка для отопления нужна на 100%, если в системе будет стоять несколько котлов, работающих в каскаде. Причем работать они должны одновременно (во всяком случае, большую часть времени). Вот тут, для корректной работы гидроразделитель — лучший выход.
При наличии двух одновременно работающих котлов (в каскаде) гидрострелка — лучший вариант
Еще гидрострелка для отопления может быть полезна для котлов с чугунным теплообменником. В емкости гидроразделителя постоянно происходит смешивание теплой и холодной воды. Это уменьшает дельту температур на выходе и входе котла. Для чугунного теплообменника — это благо. Но с той же задачей справится байпас с трехходовым регулируемым клапаном и обойдется он значительно дешевле. Так что даже для чугунных котлов, стоящих в небольших системах отопления, с примерно одинаковым расходом вполне можно обойтись без подключения гидрострелки.
Когда можно поставить
Если в системе отопления есть только один насос — на котле, гидрострелка не нужна совсем.
Установка гидрострелки оправдана при следующих условиях:
- Контуров три и больше, все очень разной мощности (разный объем контура, требуется разная температура). В таком случае, даже при идеально точном подборе насосов и расчете параметров, есть возможность нестабильной работы системы. Например, часто встречается ситуация, когда при включении насоса теплых полов, радиаторы стынут. Вот в этом случае нужна гидроразвязка насосов и потому ставится гидравлическая стрелка.
- Кроме радиаторов имеется водяной теплый пол, отапливающий значительные площади. Да, его подключать можно через коллектор и смесительный узел, но он может заставлять работать котловой насос в экстремальном режиме. Если у вас часто горят насосы на отоплении, скорее всего, нужна установка гидрострелки.
- В системе среднего или большого объема (с двумя и более насосами) собираетесь установить автоматическую регулирующую аппаратуру — по температуре теплоносителя или по температуре воздуха. При этом не хотите/не можете регулировать систему вручную (кранами).
Пример системы отопления с гидрострелкой
Как рассчитать гидрострелку: принцип её работы и характеристики
Совсем недавно система отопления имела недостатки. Отопление не работало, когда плохо была отрегулирована одна из составляющих, но когда ее начинали регулировать, то нарушалась балансировка всей системы. Приходилось начинать всё заново.
Сложно было найти насосы для этой системы, а котлы имели внутренние тепловые колебания. В настоящее время с проблемами, которые возникают в момент запуска отопительной системы, помогает справиться гидрострелка для отопления.
Характеристики гидрострелки:
- Порядок подачи воды;
- Расположение входящих и исходящих патрубков;
- Способ отвода воды;
- Ёмкость системы.
По внешнему виду гидрострелки могут отличаться, но суть у всех них одинакова. Это просто труба, к ней приварены патрубки. Для гидрострелки подходит труба не только с круглым сечением, но также и с квадратным. К патрубкам присоединяются нагнетающие и исходящие трубопроводы. Порядок отопления делится на контуры. Малый контур – это, котёл – гидравлическая стрелка, большой – это котёл – гидравлическая стрелка – потребитель.
Производители и цены
Гидрострелку для отопления купить будет проще после ознакомления с данными из следующей таблицы. Актуальные ценовые предложения можно уточнить непосредственно перед приобретением товара. Но эта информация пригодится для сравнительного анализа с учетом разных характеристик изделий.
Таблица 1. Характеристики и средняя стоимость гидрострелок
| Изображение | Модель оборудования | Мощность отопительной установки в кВт (максимальная) | Цена в руб. | Примечания |
| GR-40-20, Gidruss (Россия) | 40 | 3 600 — 3 800 | Кубический корпус изготовлен из углеродистой стали с антикоррозийным покрытием, простейшая модель. | |
| GRSS-60-25, Gidruss (Россия) | 60 | 9 800 — 10 600 | Корпус из нержавеющей стали, шесть патрубков, встроенная сетка для сепарации и набор крепежных кронштейнов в стандартной комплектации. | |
| TGR-60-25х5, Gidruss (Россия) | 60 | 10 300 — 11 800 | Корпус из низколегированной стали, возможность подключения до 4 внешних контуров + отопительный. | |
| GRSS-150-40, Gidruss (Россия) | 150 | 15 100 — 16 400 | Нержавеющая сталь, 6 патрубков. | |
| MH50, Meibes (Германия) | 135 | 54 600 — 56 200 | Сложная конструкция со встроенными устройствами для удаления шлама и воздуха. |
Современная гидрострелка
Из таблицы понятно, что на стоимость помимо общих технических параметров влияют следующие факторы:
- материал корпуса;
- возможность подключения дополнительных контуров;
- сложность конструкции;
- наличие дополнительного оснащения;
- имя производителя.
Расчет гидравлической стрелки: устройство и установка
Специалисты предлагают устанавливать на гидрострелке манометр и термометр. Приборы эти могут продаваться в комплекте с гидрострелкой, конечно влияя существенно на стоимость. Но наличие этих приборов условие совсем не обязательное. Если это потребуется, есть возможность купить их потом, и установить в любом месте системы, а не именно на гидрострелке.
Главное, чтобы автоматический воздухоотводчик, который ставится в самой верхней точке, колпачком «смотрел» в верх (вертикально). Под воздухоотводчиком находится отсечной клапан. Если возникает необходимость поменять воздухоотводчик, клапан позволит сделать это без остановки системы. В самой нижней точке устанавливается сливной кран, с помощью которого удаляется всякий мусор (ржавчина, шлам), образовавшийся в теплоносителе и осевший в виде осадка в отстойнике. Кран время от времени открывают и сливают эту грязь просто в какую ни будь ёмкость. Гидравлическая стрелка выполняет в системе много функций.
Перечень функций, выполняемых гидрострелкой:
- Балансировка работы системы;
- Стабилизация давления;
- Функция отстойника;
- Удаление из теплоносителя воздуха;
- Снижение нагрузки на оборудование и котёл;
- Предупреждение температурных скачков.
Функции, перечисленные выше, позволяют предупредить преждевременный износ отопительной системы, избежать серьезных поломок котлов и оборудования, защитить детали, изготовленные из металла от окисления.
Особенности гидравлического разделителя
Итак, данный нехитрый элемент нужно устанавливать между коллектором и отопительным котлом. Многие поинтересуются: почему данный прибор вообще назвали стрелкой? Причина, скорее всего, заключается в том, что она может перенаправлять потоки рабочей жидкости, благодаря чему и происходит сбалансирование всей системы. С конструктивной точки зрения это полая труба, которая имеет прямоугольное либо круглое сечение. Эта труба заглушена с двух сторон и оснащена двумя патрубками – выходным и, соответственно, входным.
Получается, что в системе появляется пара связанных между собой контуров, которые вместе с тем не зависят друг от друга. Меньший контур предназначается для котла, а больший рассчитан на все ответвления, контуры и коллектор. Расход для каждого из данных контуров свой, равно как и скорость перемещения рабочей жидкости; при этом контуры не оказывают никакого значительного влияния друг на друга. Заметим также, что давление в контуре меньшего объема, как правило, стабильное, поскольку отопительный прибор перманентно функционирует на одних и тех же оборотах, при этом аналогичный показатель в большем контуре может меняться в зависимости от текущей работы отопительной сети.
В результате каждый участок системы работает максимально сбалансировано, перепады давления не наблюдаются, да и котельное оборудование функционирует хорошо.
Список источников
- snd-rem.ru
- kotle.ru
- clima-profi.ru
- spark-welding.ru
- svet-komfort.ru
- OrenInstrument.ru
Подводя итог
Без сомнения, несмотря на кажущуюся простоту устройства, гидравлический разделитель повышает возможности отопительной системы, позволяет распределить потоки нагретого теплоносителя так, как это необходимо
Важно лишь подобрать или изготовить своими руками изделие, которое подойдет именно к определенной системе. В противном случае никакого толка от подобного устройства не будет
Довольно интересная форма для гидравлической стрелки
Не стоит забывать о том, что если человек не позаботится о своем комфорте, то за него никто этого не сделает. А значит, стоит задуматься, стоит ли экономить столь малые силы, которые можно потратить на изготовление гидрострелки, в ущерб комфортной температуры в своем жилище.
Надеемся, что изложенная сегодня информация была в чем-то полезна нашему уважаемому читателю. Если у Вас остались вопросы, мы с радостью на них ответим в обсуждениях к статье. Если же у Вас есть опыт производства подобных работ, убедительная просьба поделиться с другими читателями нашего ресурса. Возможно, эта информация кому-то поможет. Пишите, общайтесь, спрашивайте и делитесь своим опытом.
Выводы и рекомендации
Чтобы сделать гидрострелку из полипропилена своими руками понадобится специальный паяльник. Для работы с металлами потребуется сварочное оборудование и соответствующие навыки. Несмотря на большое количество инструкций в сети Интернет, изготовить качественное изделий будет сложно. С учетом всех затрат и трудностей, выгоднее приобрести готовое устройство в магазине.
С помощью знаний о гидрострелках, принципах работы, назначения и расчетов выбирают определенную модель. Учитывают особенности котлов и потребителей тепла.
Для создания сложных систем можно обратиться за помощью к профильным специалистам
Экономьте время: отборные статьи каждую неделю по почте
