Расчет сечения
Определиться с выбором допустимой токовой нагрузки кабельной продукции с алюминиевыми и медными жилами вы можете с помощью таблиц, приведенных ниже
Обратите внимание – в табличке с алюминиевыми проводами подразумевается применение продукции, изготовленной с применением поливинилхлоридной пластиковой изоляции
Для определения сечение необходимо найти соответствующее рассчитанное значение силы тока, умноженное на коэффициент запаса. Например, для нашего примера с 10 А, взяв запас примерно в 3 раза мы увидим, что необходим провод с сечением, не менее 2.5 мм². Конечно, если применить кабель с большим значением сечения, то хуже не будет. Еще раз повторюсь, что такой огромный коэффициент запаса мы берем при условии, если не знаем какая нагрузка может быть подключена в дальнейшем.
Информация, указанная в таблице, приводится в соответствии с требованиями профильного нормативного документа ГОСТ, регламентирующего особенности силовых кабелей, в которых присутствует пластмассовая изоляция.
После подсчета нагрузки и определения оптимального материала (в нашем случае это будет медь), рассмотрим еще один пример определения исходных параметров проводников. В данном случае будет вестись расчет сечения кабеля по длине и диаметру.
Известно, что нагрузка разделяется на две базовые категории — осветительную и силовую.
В случае с нашими измерениями базовой силовой нагрузкой считается группа розеток, установленных в ванной комнате и в кухонном помещении. Причина заключается в том, что именно здесь монтируется наиболее производительная бытовая аппаратура — чайники, микроволновые печи, холодильники, автоматические стиральные машины, бойлеры и так далее.
Делая окончательный выбор, следует ориентировать на проводник, который имеет сечение два с половиной квадратных миллиметра, но при условии, что величина силовой нагрузки будет разбрасываться по различным розеткам одновременно. Что это дает на практике? К примеру, чтобы подключить всю бытовую технику на территории кухни необходимо установить три-четыре розетки, которые подключаются с помощью медного провода. Многие заказчики часто задаются вопросом касательно того, можно ли соединять провода разного сечения. На самом деле, делать это не стоит, так как продукция, имеющая меньший показатель сечения, может не справиться с возложенной на нее нагрузкой, в результате чего либо расплавится изоляция, либо произойдет короткое замыкание.
Если планируется подключение всей бытовой техники посредством одной розетки, рассчитать сечение кабеля придется заново, так как 2.5-миллиметровой продукции окажется явно недостаточно. Альтернативный вариант — провод, сечение которого варьируется в пределах от четырех до шести квадратных миллиметров. Жилые комнаты могут обойтись установкой проводов сечением полтора квадратных миллиметра. Окончательный выбор всегда совершается только после правильного составления расчетов.
Пользуясь программой для расчета сечения кабеля, не стоит забывать и о питании осветительных приборов. По мнению специалистов, для организации правильного питания осветительной нагрузки можно обойтись электрической проводкой сечением полтора квадратных миллиметров.
Следует всегда помнить о том, что уровень мощности на участках электрической проводки может оказаться разным. Соответственно, придется индивидуально подбирать сечение питающих проводов. Составляя расчет сечения провода по диаметру, подбирать наиболее «толстую» продукцию необходимо на вводных участках, так как они принимают на себя всю нагрузку от подключенных потребителей. Оптимальный вариант — использование вводного провода сечением от четырех до шести квадратных миллиметров.
В процессе выполнения монтажных работ обычно используется продукция типа ВВГнг, ПВС, АППВ и ППВ.
Что влияет на нагрев проводов?
Если во время эксплуатации бытовых приборов нагревается проводка, то следует незамедлительно принять все необходимые меры для устранения этой проблемы. Факторов, влияющих на нагрев проводов, существует немало, но к основным можно отнести следующие:
- Недостаточная площадь сечения кабеля. Выражаясь доступным языком, можно сказать так — чем толще будут у кабеля жилы, тем больший ток он может передавать, не греясь при этом. Величина этого значения указывается в маркировке кабельной продукции. Также можно измерить сечение самостоятельно при помощи штангенциркуля (следует убедиться, что провод не находится под напряжением) или по марке провода.
- Материал, из которого изготовлен провод. Медные жилы лучше передают напряжение до потребителя, и обладают меньшим сопротивлением, по сравнению с алюминиевыми. Естественно, они меньше греются.
- Тип жил. Кабель может быть одножильным (жила состоит из одного толстого стержня) или многожильным (жила состоит из большого числа маленьких проводков). Многожильный кабель более гибкий, но существенно уступает одножильному по допустимой силе передаваемого тока.
- Способ укладки кабеля. Плотно уложенные провода, находящиеся при этом в трубе, греются ощутимо сильнее, нежели открытая проводка.
- Материал и качество изоляции. Недорогие провода, как правило, имеют изоляцию низкого качества, что отрицательно сказывается на их устойчивости к воздействию высоких температур.
Источник

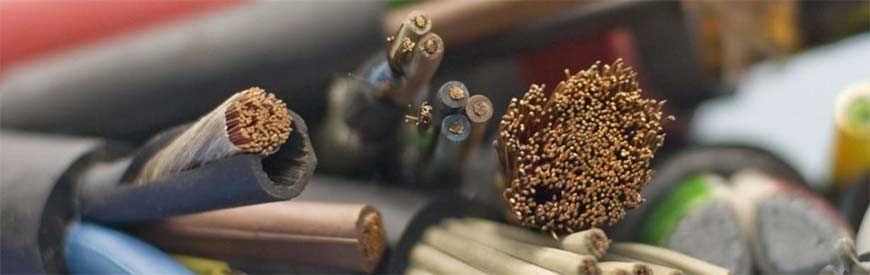

Устройство кабеля
Для лучшего понимания процесса расчета проводника по сечению в зависимости от мощности потребляемого тока, необходимо понимать суть процесса передачи электричества. Для наглядности лучше представить несколько тонких водопроводных труб, которые необходимо располагать по окружности параллельно друг другу.
Чем шире эта окружность, тем большее количество таких труб поместится при плотном расположении. Напор на выходе крупной систем будет гораздо больше, чем у маленькой. С электричеством также, в силу того, что ток течет по поверхности проводника, толстые кабели смогут поддерживать большие нагрузки.
Неправильное вычисление сечения по мощности выполняется, когда:
- Токоведущая жила слишком широкая. Затраты на проводку возрастают существенно, нерационально используется ресурс кабеля.
- Ширина токоведущего канала меньше необходимой. Плотность тока возрастает, нагревая проводник и изоляцию, что приводит к утечке электричества и образованию «слабых мест» на кабеле, повышая пожароопасность проводки.
В первом случае для жизни опасности нет, но неоправданно высокие затраты на материал.
Как правильно произвести расчет по другим показателям
При прокладке электрокоммуникаций стоит понимать зависимость сечения от силы тока, длины материала, напряжению и нагрузке. На этих критериях необходимо основывать выбор.
По току
Величина тока при прохождении через проводник в условиях комнатной температуры зависит от ширины, длины, удельного сопротивления и температурного режима. В квартирах и домах чаще всего используют медный провод, поэтому при подборе сечения ориентируются на данные ПУЭ.
| Сечение, мм2 | Ток, А по типу прокладки | |||||
| Открытый | Одна труба | |||||
| 2 одножильных | 3 одножильных | 4 одножильных | 1 двухжильный | 1 трехжильный | ||
| 0,5 | 11 | – | – | – | – | – |
| 0,75 | 15 | – | – | – | – | – |
| 1 | 17 | 16 | 15 | 14 | 15 | 14 |
| 1,2 | 20 | 18 | 16 | 15 | 16 | 14,5 |
| 1,5 | 23 | 19 | 17 | 16 | 18 | 15 |
| 2 | 26 | 24 | 22 | 20 | 23 | 21 |
| 2,5 | 30 | 27 | 25 | 25 | 25 | 24 |
| 3 | 34 | 32 | 28 | 26 | 28 | 24 |
| 4 | 41 | 38 | 35 | 30 | 22 | 27 |
По длине
В случае высокого токопотребления стоит выбирать короткий материал. Излишняя длина приведет к потере качества электропередачи – напряжение на отдельных участках будет «прыгать». Зависимость сечения от расстояния до точки запитки прописана в нормативной таблице.
| Мощность, Вт | Ток, А | 1,5 мм2 | 2,5 мм2 | 4 мм2 | 6 мм2 |
| 500 | 2,5 | 100 м | 165 м | 265 м | 395 м |
| 1000 | 4,6 м | 30 м | 84 м | 135 м | 200 м |
| 1500 | 6,8 м | 33 м | 57 м | 90 м | 130 м |
| 2000 | 9 м | 25 с | 43 м | 68 м | 100 м |
| 2500 | 11,5 м | 20 м | 34 м | 54 м | 80 м |
| 3000 | 13,5 м | 17 м | 29 м | 45 м | 66 м |
| 3500 | 16 м | 14 м | 24 м | 39 м | 56 м |
| 4000 | 18 м | – | 21 м | 34 м | 49 м |
| 4500 | 20 м | – | 19 м | 30 м | 44 м |
По нагрузке
Для трехфазной сети свойственно тройное увеличение момента нагрузки. Двойной скачок нагрузки в режиме симметричного напряжения происходит, поскольку ток нулевого проводника равняется нулю. Точные данные можно узнать из таблицы.
| Разность напряжения, % | Момент нагрузки по сечению провода | |||
| 1,5 | 2,5 | 4 | 6 | |
| 1 | 108 | 180 | 288 | 432 |
| 2 | 216 | 360 | 576 | 864 |
| 3 | 324 | 540 | 864 | 1296 |
| 4 | 432 | 720 | 1152 | 1728 |
| 5 | 540 | 900 | 1440 | 2160 |
Трёхфазная электрическая сеть
Расчет сечения провода по нагрузке предусматривает коэффициент одновременности 0,75 и может осуществляться математически:
- Составляется список домашних электроприборов.
- На основании документации или таблицы указывается номинальная мощность.
- Устанавливается возможность эксплуатации техники при единовременной нагрузке.
- Рассчитывается поправочный коэффициент по времени использования за сутки в процентном отношении к 24 ч для каждого из приборов.
- Номинальная мощность оборудования умножается на поправочный коэффициент.
- Все данные суммируются.
- Находится значение в таблице и к нему прибавляется еще 15 %.
По напряжению
Программа для расчета падения напряжения на кабеле
Если планируется укладка кабеля на большое расстояние, принимаются во внимание риски падения напряжения. Показатель находится под влиянием:
- длины провода – при увеличении напряжение падает;
- площадь поперечного сечения – при увеличении снижается падение напряжения;
- удельное сопротивление проводника – стандартный размер 1 мм2/1 м.
Падение напряжения равно ток, умноженный на сопротивление. Показатель рассчитывается следующим образом:
- Вычисляется ток по формуле I=P/(U*cosф). Величина cosф для бытовой электросети – 1.
- На основании таблиц ПУЭ устанавливается сечение провода по току.
- Рассчитывается общее сопротивление проводника. Используется формула Rо=ρ*l/S, где ρ – удельное сопротивление материала, l – длина проводника, S – площадь поперечного сечения. Общее значение сопротивления при прохождении тока к потребителю и обратно увеличивается на 2.
- Находится падение напряжения по формуле ΔU=I*R.
- Вычисляется процент падения напряжения ΔU/U.
Если результат больше 5 %, подбирается кабель с большим сечением.
По плотности тока
Медные материалы с жилой сечением 1 мм2 имеют среднюю плотность тока 6-10 А. Токи данной величины протекают без перегрева или обгорания изоляции. Согласно ПУЭ, дополнительно на защиту оболочек нужно прибавить 40 %.
Предел в 6 А обеспечивает эксплуатацию проводки без привязки к времени. Верхний предел в 10 А указывает допустимую кратковременную нагрузку. При увеличении силы тока до 12 А повышается и его плотность, что приводит к обгоранию изоляции.
По маркировке проводов
Кабель ВВГ-нг
Квартирная проводка монтируется при помощи кабелей ВВГ-нг и ВВГ. Первый не подвергается возгораниям, предназначен для внутренних, земельных и наружных работ. Материал выпускается с 2-4 жилами, с сечением каждой от 1,5 до 35 мм2.
Специалисты считают, что для точечного освещения хватит кабеля с сечением 0, 5 мм², для люстры – 1,5 мм², розеточных устройств – 2,5 мм².
Формула расчета

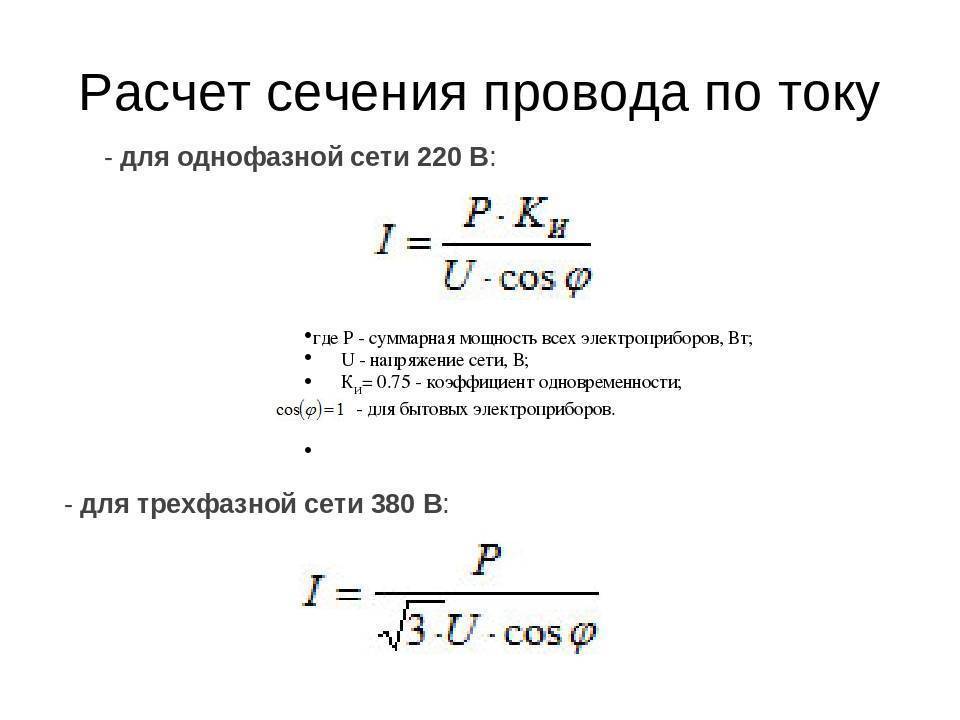

Итак, существует формула расчета сечения электрического кабеля или провода по мощности. Вот она:
I=P*K/U*cos φ – эта формула применяется для однофазных сетей с напряжением в 220 В.
В ней
- «Р» – это суммарная мощность всех бытовых приборов и освещения.
- «К» – это тот самый коэффициент одновременности, то есть, он выравнивает показатель мощности по временному показателю. Ведь не все время же мы пользуемся освещением или приборами. Это величина постоянная и равна 0,75.
- «U» – напряжение 220 В.
- cos φ – это также постоянная величина, равная единице.
Практически в этой формуле все величины, кроме общей мощности, постоянные. Поэтому в основе расчета лежат именно нагрузки, которые создают бытовые приборы и светильники. То есть, величина тока зависит от потребляемой мощности. Эти показатели обычно указываются в технической документации, которая поступает в комплекте с электрическим прибором. Нередко производители указывают ее на бирках. Вот только некоторые показатели мощности основных бытовых приборов, используемых чаще других.
- Освещение от 300 Вт до 1500 Вт. Как было сказано выше, все зависит от количества и вида ламп.
- Телевизор от 140 до 300 Вт. Это мощность современных моделей.
- Холодильник от 300 до 800.
- Утюг от 1000 до 200. Это один из самых энергопотребляемых агрегатов.
- К этой же категории относится электрочайник: 1000-2500 Вт.
- Добавим сюда же стиральную и посудомоечную машину – 2500 Вт.
- Микроволновая печь в среднем в пределах 1000 Вт.
- Компьютер от 300 до 600 Вт.
Можно было бы сюда добавить и другие приборы, к примеру, фен, музыкальный центр, пылесос, бойлер и так далее. То есть, для подсчета сечения электрического кабеля по мощности необходимо сначала определить, сколько приборов есть в доме. Складывая их мощность, устанавливается суммарная общая потребляемая мощность, которая и будет действовать на электрическую проводку.
Итак, все величины вставляются в формулу, по которой определяется сила тока. Давайте подсчитаем мощность всех вышеперечисленных приборов по минимальной ставке. И определим, какой кабель будет необходим. Общая мощность составляет – 6540 Вт или 6,54 кВт. Вставляем ее в формулу:
I=6540*0,75/220=22,3 А
Теперь для определения сечения кабеля потребуется таблица, в которой установлено соотношение двух величин.
Теперь вы знаете, как рассчитать сечение кабеля.

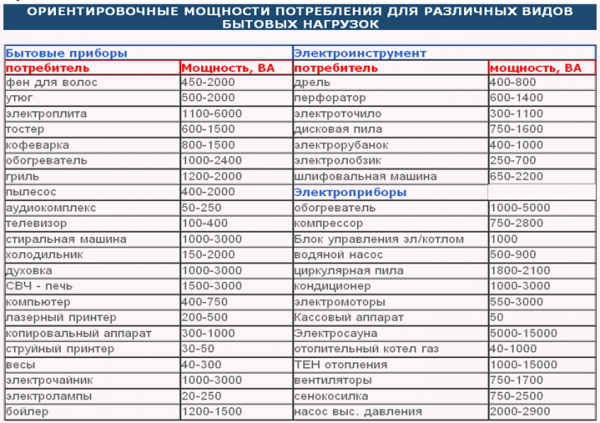

Таблица потребляемой мощности электроприборов
Распространенным способом определения необходимого сечения провода является методика расчета по пиковой мощности. Для того чтобы узнать нагрузку, можно воспользоваться стандартной таблицей, в которой сведены параметры мощности и пикового значения потребляемого тока для бытовых приборов.
| Тип устройства | Мощность, кВт | Пиковый ток, А | Режим потребления |
| Стандартная лампа накаливания | 0,25 | 1,2 | Постоянный |
| Чайник с электрическим нагревателем | 2,0 | 9,0 | Кратковременный до 5 минут |
| Электрическая плита с 2-4 конфорками | 6,0 | 60,0 | Зависит от интенсивности эксплуатации |
| СВЧ-печь | 2,2 | 10,0 | Периодический |
| Мясорубка с электрическим приводом | Аналогично | Аналогично | Зависит от интенсивности эксплуатации |
| Тостер | 1,5 | 7,0 | Постоянный |
| Электрическая кофемолка | 1,5 | 8,0 | Зависит от интенсивности эксплуатации |
| Гриль | 2,0 | 9,0 | Постоянный |
| Кофеварка | 1,5 | 8,0 | Постоянный |
| Отдельная электрическая духовка | 2,0 | 9,0 | Зависит от интенсивности эксплуатации |
| Машина для мытья посуды | 2,0 | 9,0 | Периодический (на период работы нагревателя) |
| Стиральная машина | 2,0 | 9,0 | Аналогично |
| Сушильная машина | 3,0 | 13,0 | Постоянный |
| Утюг | 2,0 | 9,0 | Периодический (на период работы спирали нагрева) |
| Пылесос | Аналогично | Аналогично | Зависит от интенсивности эксплуатации |
| Обогреватель масляный | 3,0 | 13,0 | Аналогично |
| Фен | 1,5 | 8,0 | Аналогично |
| Кондиционер воздуха | 3,0 | 13,0 | Аналогично |
| Системный блок компьютера | 0,8 | 3,0 | Аналогично |
| Инструменты с приводом от электрического двигателя | 2,5 | 13,0 | Аналогично |
Ток будут потреблять холодильник, электроприборы в дежурном состоянии (телевизоры, радиотелефоны), зарядные устройства. Суммарное значение потребления мощности устройствами считается в пределах 0,1 кВт.
При подключении всех имеющихся бытовых приборов ток может достигать 100-120 А. Такой вариант подсоединения маловероятен, поэтому при расчетах нагрузки учитывают распространенные комбинации подключения.
Например, в утреннее время могут использоваться:
- электрический чайник — 9,0 А;
- печь СВЧ — 10,0 А;
- тостер — 7 А;
- кофемолка или кофеварка — 8 А;
- прочая бытовая техника и освещение — 3 А.
Итоговое потребление приборов может достигать: 9+10+7+8+3=37 А. Также имеются калькуляторы, которые позволяют рассчитывать ток по потребляемой мощности и напряжению.
Использование калькулятора для расчетов сечения
Отсутствие правильных расчетов сечения проводников, используемых в электрических сетях, очень быстро приводит к перегрузке кабельных линий. В результате, наступает перегрев, изоляция оплавляется и теряет свои качества. Подобная ситуация известна, как перегорание провода, вызывающее серьезные негативные последствия. Поэтому обеспечение безопасности напрямую связано с расчетным сечением, которое должно полностью соответствовать токовым нагрузкам.
Точные вычисления можно выполнить с помощью онлайн калькулятора. Прежде всего, нужно ввести все необходимые данные. Сюда входит длина кабельных линий и материал проводника, а также токовая нагрузка и сетевое напряжение. Исходные данные дополняются коэффициентом мощности, допустимыми потерями напряжения, температурой кабеля и способом его прокладки.
Расчет сечения провода электропроводки по мощности подключаемых электроприборов
Для выбора сечения жил провода кабеля при прокладке электропроводки в квартире или доме нужно проанализировать парк имеющихся электробытовых приборов с точки зрения одновременного их использования. В таблице представлен перечень популярных бытовых электроприборов с указанием потребляемого тока в зависимости от мощности.
Вы можете узнать потребляемую мощность своих моделей самостоятельно из этикеток на самих изделиях или паспортам, часто параметры указывают на упаковке. В случае если сила потребляемого тока электроприбором не известна, то ее можно измерять с помощью амперметра.
Обычно мощность потребления электроприборов указывается на корпусе в ваттах (Вт или VA) или киловаттах (кВт или kVA). 1 кВт=1000 Вт.
Таблица потребляемой мощности/силы тока бытовыми электроприборами
| Электроприбор | Потребляемая мощность, Вт | Сила тока, А |
|---|---|---|
| Стиральная машина | 2000 – 2500 | 9,0 – 11,4 |
| Джакузи | 2000 – 2500 | 9,0 – 11,4 |
| Электроподогрев пола | 800 – 1400 | 3,6 – 6,4 |
| Стационарная электрическая плита | 4500 – 8500 | 20,5 – 38,6 |
| СВЧ печь | 900 – 1300 | 4,1 – 5,9 |
| Посудомоечная машина | 2000 – 2500 | 9,0 – 11,4 |
| Морозильники, холодильники | 140 – 300 | 0,6 – 1,4 |
| Мясорубка с электроприводом | 1100 – 1200 | 5,0 – 5,5 |
| Электрочайник | 1850 – 2000 | 8,4 – 9,0 |
| Электрическая кофеварка | 630 – 1200 | 3,0 – 5,5 |
| Соковыжималка | 240 – 360 | 1,1 – 1,6 |
| Тостер | 640 – 1100 | 2,9 – 5,0 |
| Миксер | 250 – 400 | 1,1 – 1,8 |
| Фен | 400 – 1600 | 1,8 – 7,3 |
| Утюг | 900 –1700 | 4,1 – 7,7 |
| Пылесос | 680 – 1400 | 3,1 – 6,4 |
| Вентилятор | 250 – 400 | 1,0 – 1,8 |
| Телевизор | 125 – 180 | 0,6 – 0,8 |
| Радиоаппаратура | 70 – 100 | 0,3 – 0,5 |
| Приборы освещения | 20 – 100 | 0,1 – 0,4 |
Ток потребляют еще холодильник, осветительные приборы, радиотелефон, зарядные устройства, телевизор в дежурном состоянии. Но в сумме эта мощность составляет не более 100 Вт и при расчетах ее можно не учитывать.
Если Вы включите все имеющиеся в доме электроприборы одновременно, то необходимо будет выбрать сечение провода, способное пропустить ток 160 А. Провод понадобится толщиной в палец! Но такой случай маловероятен. Трудно представить, что кто-то способен одновременно молоть мясо, гладить утюгом, пылесосить и сушить волосы.
Пример расчета. Вы встали утром, включили электрочайник, микроволновую печь, тостер и кофеварку. Потребляемый ток соответственно составит:
7 А + 8 А + 3 А + 4 А = 22 А
С учетом включенного освещения, холодильника и в дополнение, например, телевизора, потребляемый ток может достигнуть 25 А.
Выбор сечения провода для подключения электроприборов к трехфазной сети 380 В
При работе электроприборов, например, электродвигателя, подключенных к трехфазной сети, потребляемый ток протекает уже не по двум проводам, а по трем и, следовательно, величина протекающего тока в каждом отдельном проводе несколько меньше. Это позволяет использовать для подключения электроприборов к трехфазной сети провод меньшего сечения.
Для подключения электроприборов к трехфазной сети напряжением 380 В, например электродвигателя, сечение провода для каждой фазы берется в 1,75 раза меньше, чем для подключения к однофазной сети 220 В
Внимание, при выборе сечения провода для подключения электродвигателя по мощности следует учесть, что на шильдике электродвигателя указывается максимальная механическая мощность, которую двигатель может создать на валу, а не потребляемая электрическая мощность
Например, нужно подключить электродвигатель потребляющий мощность от сети 2,0 кВт. Суммарный ток потребления электродвигателем такой мощности по трем фазам составляет 5,2 А. По таблице получается, что нужен провод сечением 1,0 мм2, с учетом вышеизложенного 1,0 / 1,75 = 0,5 мм2. Следовательно, для подключения электродвигателя мощностью 2,0 кВт к трехфазной сети 380 В понадобится медный трехжильный кабель с сечением каждой жилы 0,5 мм2.
Гораздо проще выбрать сечение провода для подключения трехфазного двигателя, исходя из величины тока его потребления, который всегда указывается на шильдике. Например, ток потребления двигателя мощностью 0,25 кВт по каждой фазе при напряжении питания 220 В (обмотки двигателя подключены по схеме «треугольник») составляет 1,2 А, а при напряжении 380 В (обмотки двигателя подключены по схеме «звезда») всего 0,7 А.
Взяв силу тока, указанную на шильдике, по таблице для выбора сечения провода для квартирной электропроводки выбираем провод сечением 0,35 мм2 при подключении обмоток электродвигателя по схеме «треугольник» или 0,15 мм2 при подключении по схеме «звезда».
Выбор кабеля для электропроводки
Ток движется по проводам подобно тому, как вода течёт по трубе. Как в водопроводную трубу нельзя поместить жидкость большего объёма, так и по кабелю невозможно пропустить больше определённого количества тока. Кроме того, стоимость кабеля напрямую зависит от его сечения. Чем больше сечение, тем цена кабеля будет выше.
Водопроводная труба по сечению большая, чем нужно, стоит дороже, а слишком узкая не пропустит нужного количества воды. То же самое происходит и с током с той лишь разницей, что выбор кабеля, по сечению меньше заданного значения, намного опаснее. Такой провод все время перегревается, мощность тока в нем повышается. Из-за этого свет в помещении будет произвольно вырубаться, а в худшем случае произойдёт короткое замыкание, начнётся пожар.
Кабель в разрезе
В том, что выбранное сечение кабеля будет больше необходимого, ничего страшного нет. Наоборот, проводка, где мощность и сечение превышают нужное значение, прослужит намного дольше, но стоимость всех электромонтажных работ сразу вырастет как минимум в 2-3 раза, ведь основные затраты на электроснабжение заключаются именно в стоимости проводов.Правильно выбранное сечение позволит:
- избежать перегрева проводов;
- не допустить короткого замыкания;
- сэкономить на стоимости ремонта.
Как осуществить правильный выбор сечения проводника?
Для точного определения максимальной мощности следует знать потребляемый ток и вид фазы (одно- или трехфазная сеть).
Для однофазной сети суммарная мощность будет равна Р= 220*I*1,3, где I— это потребляемый суммарный ток.
Для трехфазной сети расчет осуществляется немного по-иному: Р= √3*380* I*1,3.
Однако, необходимо учесть, что сечение используемых проводов должно соответствовать критериям:
- длину токоведущей линии;
- способ реализации электропроводки;
- общие характеристики автомата.
Правильно подобранное сечение используемых проводов – это самый важный критерий для осуществления и прокладки надежной проводки в помещении. Всем известно, что только скупой платит дважды, и не только за кабель, но и за весь ремонт в целом.
Зачем производится расчет
Провода и кабели, по которым протекает электрический ток, являются важнейшей частью электропроводки.
Расчет сечения провода необходимо производить затем, чтобы убедится, что выбранный провод соответствует всем требованиям надежности и безопасной эксплуатации электропроводки.
Безопасная эксплуатация заключается в том, что если вы выберете сечение, не соответствующее его токовым нагрузкам, то это приведет к чрезмерному перегреву провода, плавлению изоляции, короткому замыканию и пожару.
Поэтому к вопросу о выборе сечения провода необходимо отнестись очень серьезно.
Что нужно знать
Основным показателем, по которому рассчитывают провод, является его длительно допустимая токовая нагрузка. Проще говоря, это такая величина тока, которую он способен пропускать на протяжении длительного времени.
Чтобы найти величину номинального тока, необходимо подсчитать мощность всех подключаемых электроприборов в доме. Рассмотрим пример расчета сечения провода для обычной двухкомнатной квартиры.
Таблица потребляемой мощности/силы тока бытовыми электроприборами
| Электроприбор | Потребляемая мощность, Вт | Сила тока, А |
|---|---|---|
| Стиральная машина | 2000 – 2500 | 9,0 – 11,4 |
| Джакузи | 2000 – 2500 | 9,0 – 11,4 |
| Электроподогрев пола | 800 – 1400 | 3,6 – 6,4 |
| Стационарная электрическая плита | 4500 – 8500 | 20,5 – 38,6 |
| СВЧ печь | 900 – 1300 | 4,1 – 5,9 |
| Посудомоечная машина | 2000 – 2500 | 9,0 – 11,4 |
| Морозильники, холодильники | 140 – 300 | 0,6 – 1,4 |
| Мясорубка с электроприводом | 1100 – 1200 | 5,0 – 5,5 |
| Электрочайник | 1850 – 2000 | 8,4 – 9,0 |
| Электрическая кофеварка | 630 – 1200 | 3,0 – 5,5 |
| Соковыжималка | 240 – 360 | 1,1 – 1,6 |
| Тостер | 640 – 1100 | 2,9 – 5,0 |
| Миксер | 250 – 400 | 1,1 – 1,8 |
| Фен | 400 – 1600 | 1,8 – 7,3 |
| Утюг | 900 –1700 | 4,1 – 7,7 |
| Пылесос | 680 – 1400 | 3,1 – 6,4 |
| Вентилятор | 250 – 400 | 1,0 – 1,8 |
| Телевизор | 125 – 180 | 0,6 – 0,8 |
| Радиоаппаратура | 70 – 100 | 0,3 – 0,5 |
| Приборы освещения | 20 – 100 | 0,1 – 0,4 |
После того как мощность будет известна расчет сечения провода или кабеля сводится к определению силы тока на основании этой мощности. Найти силу тока можно по формуле:
1) Формула расчета силы тока для однофазной сети 220 В:
расчет силы тока для однофазной сети
где Р — суммарная мощность всех электроприборов, Вт; U — напряжение сети, В; КИ= 0.75 — коэффициент одновременности; cos для бытовых электроприборов- для бытовых электроприборов. 2) Формула для расчета силы тока в трехфазной сети 380 В:
расчет силы тока для трехфазной сети
Зная величину тока, сечение провода находят по таблице. Если окажется что расчетное и табличное значения токов не совпадают, то в этом случае выбирают ближайшее большее значение. Например, расчетное значение тока составляет 23 А, выбираем по таблице ближайшее большее 27 А — с сечением 2.5 мм2.
Какой провод лучше использовать
На сегодняшний день для монтажа, как открытой электропроводки, так и скрытой, конечно же большой популярностью пользуются медные провода.
- Медь, по сравнению с алюминием, более эффективна:
- она прочнее, более мягкая и в местах перегиба не ломается по сравнению с алюминием;
- меньше подвержена коррозии и окислению. Соединяя алюминий в распределительной коробке, места скрутки со временем окисляются, это приводит к потере контакта;
- проводимость меди выше чем алюминия, при одинаковом сечении медный провод способен выдержать большую токовую нагрузку чем алюминиевый.
Недостатком медных проводов является их высокая стоимость. Стоимость их в 3-4 раза выше алюминиевых. Хотя медные провода по стоимости дороже все же они являются более распространенными и популярными в использовании чем алюминиевые.
Подключение электроэнергии
- Подключение 220 вольт к дому
- Подключение 380 вольт к дому
- Провести электричество в дом
- Трубостойка под ключ
- Подключение электричества к дому
- Трехфазный ввод электричества в дом
- Подключение электричества на даче
- Ввод электричества в дом
- Ввод электричества в квартиру
- Воздушный ввод электричества в дом
- Установка трубостойки для ввода электричества
- Выполнение техусловий МОЭСК
- Подземный ввод электричества
- Вынос электросчетчика на столб
- Замена электрического ввода
- Установка трансформатора в СНТ
- Строительство ВЛ электропередач
- Электричество в доме
- Электрический столб на участке
- Установка солнечных батарей
- Аренда автовышки
