Техническое обслуживание и ремонт калорифера вентиляции
Как и любой прибор, калорифер требует бережного отношения и определенного ухода. Если не соблюдать правил эксплуатации, то на трубах, транспортирующих теплоноситель, могут появятся трещины, что влечет за собой протекание и, в итоге, потерю тепла. В случае использования низкокачественного теплоносителя может происходить загрязнение труб теплообменника.
Если соблюдать все условия работы, то можно избежать нежелательных поломок. Тогда основной причиной профилактического обслуживания будет чистка вентиляционной системы от накипи и других отложений. Такие манипуляции необходимо производить регулярно, так как подобные препятствия понижают теплопроводность агрегата, а затраты на его функционирование, наоборот, повышаются. Чистка заключается в обычной промывке с использованием специальных средств с содержанием реагентов, которые убивают поселившиеся в системе бактерии.
Если же теплообменник все-таки был поврежден, то необходимо обратится за помощью к специалистам, которые выполнят профессиональный ремонт оборудования. Работники найдут место течи, проведут пайку труб и, если нужно, заменят пластины и уплотнители.
Следует отметить, что несвоевременная чистка вентиляционной системы создает пожароопасность, причиной возникновения которой служат скопления пыли и грязи в каналах.
Для надлежащей работы калорифера, необходимо регулярно проводить его чистку
Калориферы справедливо считаются одним из наиболее популярных приборов отопительного оборудования. Выбирая обогреватель ли воздухообменник, следует учитывать ряд параметров, в частности, вид теплообменника, мощность устройства, давление, температурные показатели внутри теплоносителя, а также на входе и на выходе. В учет следует также брать площадь помещения, подлежащее обогреву.
Расчёт мощности
Получение воздуха с необходимыми температурными показателями предполагает проведение правильных расчётов и грамотного выбора устройства для вентиляции приточного типа. Даже несмотря на то, что особой популярностью пользуются современные водяные приборы с тепловым носителем в виде горячей воды, при выборе устройства любого типа изначально требуется определиться с его мощностью на основе исходных данных, представленных:
- объёмом нагреваемых приточных воздушных масс в м³/ч или кг/ч;
- температурными показателями исходных воздушных масс, равными расчётной температуре уличного воздуха в конкретном регионе;
- предпочтительным температурным режимом воздушных потоков после нагрева;
- температурным графиком теплового носителя, который используется для прогрева.
Упрощённое определение мощности канального нагревателя выполняется в соответствии с простой формулой:
Р = 0,34 × Q × Т
Q — производительность вентиляционной системы в м3/час;
Т — разница температурных показателей на вход и выход в вентиляционном канале.
Например, объём воздуха в комнате площадью в 20 м2 при высоте потолка 300 см, равен 60 м3, поэтому однократный воздухообмен составляет 60 м2/час.
Подаваемый в помещение с улицы приточный воздух требует обработки, чтобы получить нормативные параметры. Обрабатывать воздушные массы можно фильтрацией, нагревом, охлаждением и увлажнением. Прогрев приточных воздушных потоков осуществляется внутри специального теплообменного оборудования, представленного калориферами.
Жидкостные канальные воздухонагреватели являются сегодня самыми популярными, широко используемыми в большинстве вентиляционных систем. Теплоноситель жидкого типа постоянно перемещается в направлении, которое противоположно воздушным потокам, что обеспечивает эффективное и недорогое отопление, существенно экономящее энергоресурсы и поддерживающее оптимальные микроклиматические условия в помещениях любого типа.
Калориферы водяные для приточной вентиляции
Основная область использования калориферов — здания или помещения, в которых по разным причинам не имеется возможности установить радиаторы. Например, при больших объемах помещений радиаторы попросту не справятся напротив, будет наиболее эффективным. Наиболее рациональным расположением водяных калориферов является приточная вентиляционная линия, поскольку нагревать выводимый поток нецелесообразно.
Кроме отопления, активно применяется подогрев приточной струи, используемый для сохранения уже имеющегося тепла в помещении. Если производится транспортировка свежей струи по продолжительной линии воздуховодов, то на них без подогрева воздуха будет накапливаться конденсат, что создаст массу проблем эксплуатационного характера. Для решения всех этих вопросов применяются водяные воздухонагреватели.
Воздухонагреватель водяной: принцип работы и конструкция
Наиболее распространенным типом являются. Они пришли на смену пластинчатым конструкциям, менее удачным в обслуживании и требующим периодического обслуживания в довольно трудоемкой форме.
Смотреть корзину В корзину / Детали
8 100 ₽ОтложитьОтложить Сравнить
- Смотреть корзину Детали
Смотреть корзину Детали
Смотреть корзину В корзину / Детали
Нагреватель
Основной элемент нагревателя — стальная трубка, на внешнюю поверхность которой нанесено алюминиевое оребрение. Эти ребра служат теплоотдающей поверхностью, площадь которой в сумме получается достаточно большой. При этом, полный наружный диаметр трубок (вместе с оребрением) составляет 37 мм, а сама трубка — 16 мм, поэтому глубина ребер относительно невелика и не вызывает опасности заполнения грязью, пылью или иными посторонними материалами, снижающими теплоотдачу. Расстояние между ребрами составляет 2,8 мм, что позволяет сохранять тепло даже при интенсивном обдуве, делая работу устройства высокоэффективной.
Трубки
Трубки установлены в плоскую прямоугольную раму в 2, 3 или 4 ряда. Расстояние между осями трубок способствует максимальной теплоотдаче от их поверхности. Подача воздушного потока производится при помощи осевого или радиального вентилятора, это зависит от места установки прибора и специфики его работы.
Установка
Для установки калорифера корпус (рамка) имеет несколько продолговатых монтажных отверстий на фланцевых креплениях. С их помощью приборы могут устанавливаться в систему воздушных каналов, в проемы или иные опорные конструкции. Иногда применяется отдельная установка, когда прибор обслуживает помещение определенного размера и не встроен в общую систему обогрева или вентиляции.
Рейтинг производителей
Ведущими производителями водяных тепловентиляторов считаются:
Тепломаш. Более 25 лет производитель выпускает качественное и долговечное тепловое оборудование для России, СНГ и зарубежных стран, в числе которых США и Канада. Покупатели компании – коммерческие предприятия, крупные промышленные объекты и частные лица. В арсенал завода входит широкий спектр моделей, среди которых любой клиент найдет то, что ему нужно.
Ballu. Компания выпускает компактные водяные тепловентиляторы для дачи, дома и офисов. Устройства отличаются простотой использования, оригинальным дизайном. Обогреватели сохраняют кислород на нужном уровне. В некоторых моделях есть встроенный термостат, поддерживающий заданный режим автоматически. Бренд выделяет инновационный подход в разработке выпускаемой техники.
Tropic. Компания с 1998 специализируется на универсальной обогревательной технике и отличается инновационным подходом. Компактные устройства от Tropic-line подходят для прогрева производства, складов, автомоек и СТО. Некоторые модели оснащены терморегулятором, который отключается при достижении заданной температуры. Это очень удобно для бытового использования.
Краткий обзор основных линеек
Модель | Характеристики |
Тепломаш МW КЭВ-32М3,5W2 | Настенный/потолочный водяной тепловентилятор. Подходит для обогрева складов, производственных помещений и торговых объектов. Обеспечивает быстрый и равномерный нагрев воздуха до 28 градусов на дальность 8 м. Мощность электрического двигателя – 16,1 кВт. Производительность – до 1 700 м³/ч. Подключается к однофазной электросети напряжением 220 В. Угол поворота и наклона регулируется благодаря монтажному кронштейну. Пульт HL10 позволяет добиться удобного управления. |
Тепломаш МW КЭВ-100М5W2 | Настенный/потолочный водяной тепловентилятор. Подходит для обогрева крупных производственных помещений и складов. От предыдущей модели отличается мощностью – 50, 8 кВт – и дальностью распространения тепла, 28 м. Производительность – до 6 500 м³/ч. Имеет три режима работы. |
Тепломаш TW КЭВ-180T5.6W3 | Одна из мощнейших моделей линейки. Тепловая мощность составляет 120 кВт. Производительность – до 7 600 м³/ч. Подключается к трехфазной сети напряжением 380 В. Укреплен прочным стальным корпусом с защитой от перегрева. Температура регулируется. Есть патрубки подключения к системе водоснабжения. |
Ballu BHP-W2-100-S | Универсальный обогреватель с тремя режимами работы. Тепловая мощность устройства составляет 95 кВт. Подключается к однофазной сети 220 В. Преимуществами модели выступает низкий уровень шума, трехрядный медно-алюминиевый теплообменник и повышенная экономичность потребления энергии. Есть функция охлаждения «Фанкойл». |
Ballu BHP-W3-15-LN | Подходит для равномерного обогрева любых помещений высотой более 3 м. Корпус устройства поглощает шум двигателя. Мощность оборудования 18,3 кВт, производительность – 2 800 м³/ч. Может устанавливаться на стены или потолок под любым углом. |
Tropic-line AERO 35D40 | Компактный водяной тепловентилятор мощностью 41,4 кВт. Оснащен двухрядным алюминиевым теплообменником. Имеет прочный корпус из оцинкованной стали. Производительность – 4 300 м3/ч. |
Tropic-line AERO 25D35 | Мощность устройства составляет 29,6 кВт. Производительность – 2 400 м³/ч. Нагревается с помощью двухрядного алюминиево-медного теплообменника. Корпус выполнен из оцинкованной стали. Отличается компактностью и экономичным расходом энергии. Гарантийный срок – 3 года. |
Источники
- https://dnpruchei.ru/vodyanoy-teploventilyator-svoimi-rukami/
- http://ventilationpro.ru/montazh-i-skhemy-ventilyacii/slozhno-li-sdelat-vodyanojj-teploventilyator-svoimi-rukami.html
- https://millimetr.ru/obogrevateli-i-teplovye-zavesy/teploventilyatory/teploventilyatory-vodyanye/
- https://holodine.net/dopolnitelnoe-uteplenie/teplovoe-otopitelnoe-oborudovanie/teploventilyatory/vodyanoj-teploventilyator-svoimi-rukami/
- https://gscomplect.com/samodelnyy-vodyanoy-teploventilyator/
- https://diam-almaz.ru/article/preimushestva-vodyanyh-teploventilyatorov/
Неисправности
- Самая распространенная проблема – неисправность электродвигателя тепловентилятора.
- Не исключены неприятности, связанные с попаданием инородного тела (проволоки, веревки, нитки) на вал электродвигателя, вследствие чего происходит чрезмерное нагревание обмотки. В этом случае заменяется весь электродвигатель тепловентилятора.
- Другая причина поломки – отключение функции защиты от перегрева, из-за чего термостат не реагирует на превышение температурного порога. В результате перегорает нагревательный элемент и проводка тепловентилятора.
- Иногда причиной поломки становится повышение напряжения в электросети. В целях профилактики следует регулярно сдавать тепловентилятор на технический осмотр.
- Часто перегрев тепловентилятора случается по причине засорения выходного и входного воздушного отверстия инородными предметами.
- Устройства редко ломаются по причине износа переключателей, термостатов и предохранителей. Иногда происходит поломка ТЭНа, но это сложный случай, и тогда прибор подлежит ремонту в мастерской.
Перед началом самостоятельного ремонта определите действие гарантии вентилятора, так как устройство, которое подвергалось вскрытию, автоматически снимается с нее.
Второе правило – никогда не проводить самостоятельного ремонта, если нет уверенности в качественном завершении его.
Первым делом разберите корпус устройства. Для этого выкрутите болты, которые соединяют две части корпуса. Используйте отвертку с плоской или крестовой насадкой. Когда обе части корпуса будут сняты, осмотрите содержимое вентилятора и поищите перегоревшие части.
Если таковые имеются, замените их на новые. При этом убедитесь, что подобное не случится вновь. Если осмотр не дал положительных результатов, значит, проблема сложнее.
Обнаружить ее можно несколькими методами:
- Первый метод основан на поиске оборванного контакта в соединительном проводе. Иногда решить проблему помогает замена всего шнура, а иногда проводится частичная замена при правильном соединении и изоляции провода.
- Второй метод предполагает замену предохранителя тепловентилятора. Существует два вида предохранителей, они расположены рядом друг с другом.
- Один служит для термической защиты, другой – для температурной. При помощи тестера проверьте работоспособность. Если через них не проходит ток, производится замена.
- Третий метод связан с неисправностью нагревательных спиралей, когда вентилятор работает, а обогрева нет. В этом случае нужно определить место разрыва контактов и соединить их.
- Четвертый метод требует замену блока переключения режимов нагревания. В большинстве случаев такие запчасти изготавливаются в Китае и иногда выходят из строя в силу низкого качества.
- Пятый метод – исправление самой сложной поломки: сгорание электродвигателя прибора. Вероятность покупки нового тепловентилятора в этом случае граничит по стоимости с ремонтом, потому что чаще требуется замена электродвигателя полностью.
Евгений Филимонов
Задать вопрос
В случае поломки прибора приобретаются запчасти для замены, если их невозможно отремонтировать. Средняя цена крупных деталей, таких как спираль и электродвигатель, варьируется от 600 до 1000 руб.
Мелкие детали вроде переключателя и шнура будут стоить от 50 до 120 рублей.
Принцип работы водяного калорифера
Приспособления для системы вентиляции, которые работают с использованием воды, устанавливают только в случае наличия отрегулированной и налаженной работы системы теплообеспечения или ГВС. Агрегат может подогревать воздушные массы до температуры +70…+100°С. Нагретый воздух используют в качестве источника дополнительного тепла на больших площадях – спортзалах, складах, супермаркетах, павильонах, производственных помещениях и теплицах.
Принцип работы приточной вентиляции с водяным калорифером похож на работу аналогичного бытового прибора для обогрева помещения, только вместо электрической спирали в качестве теплообменника выступает змеевик из металлических трубок, в которых циркулирует теплоноситель.
При этом сам процесс подогрева воздушных масс выглядит следующим образом:
- горячая жидкость из отопительной системы или сетей ГВС, подогретая до 80-180 градусов, идет в трубчатый теплообменник, который изготовлен из меди, стали, биметалла или алюминия;
- теплоноситель нагревает трубки, а они в свою очередь отдают тепловую энергию воздушным массам, проходящим через теплообменник;
- для равномерного распределения нагретого воздуха по помещению в приборе стоит вентилятор (он же отвечает за обратную подачу воздушных масс в калорифер).
Если все уже надоело и не знаете во что, еще поиграть, то можно попробовать скачать игровые автоматы 1xBet и насладиться новыми впечатлениями с популярной БК.
Благодаря использованию уже нагретого воздуха из отопительной системы агрегат экономит средства. Водяной нагреватель для вентиляционных сетей можно назвать прибором, который объединяет в себе качества конвектора, вентилятора и теплообменника.
Нагреватели для вентиляционных сетей работают только с воздухом, степень запыленности которого не превышает 0,5 мг/м³, а минимальная температура не ниже -20°С. Прибор монтируют внутри вентиляционной шахты и подбирают по ее параметрам (сечение и форма). Иногда для достижения нужной температуры воздуха последовательно устанавливают несколько менее мощных устройств, если одну конструкцию подходящей производительности не получится встроить в воздуховод.
Преимущества и недостатки
Целесообразно использование водяных нагревателей на производственных предприятиях, имеющих собственные коммуникации теплоснабжения. В этом случае агрегат будет максимально рентабельным.
К преимуществам устройств для подогрева воздуха причисляют следующее:
- По сложности и трудоемкости монтаж водяного теплообменника можно сравнить с прокладкой труб отопления. Иными словами, проблем с установкой не возникнет.
- Нагретые воздушные массы быстро отапливают даже помещение значительной площади.
- Отсутствие сложных механических и электрических узлов обеспечивает безопасную работу.
- Направлением потоков теплого воздуха можно управлять.
- Во время работы нет повышенных нагрузок на электросеть, а поломка не спровоцирует возгорание. К слову, агрегат очень редко выходит из строя, потому что не имеет быстроизнашивающихся деталей.
- Благодаря использованию горячей жидкости из тепловой сети техника не требует регулярных финансовых вложений.
Главный недостаток связан с тем, что калорифер нельзя использовать в бытовых целях в многоквартирных домах. Но в качестве альтернативы применяют аналогичные электрические устройства. Техника имеет внушительные размеры и требует контроля над температурой теплоносителя в тепловой сети, к которой она подключена. Подобное вентиляционное оборудование разрешено устанавливать только в местах, где температура окружающего воздуха не опускается ниже нуля градусов.

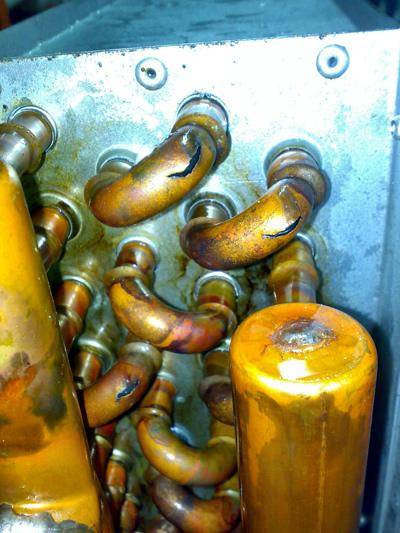

Ремонт калориферов
Низкие показатели температур и эксплуатация с явными ошибками, неточности в настройке систем автоматики и защиты — данные факторы способны привести к одной и той же проблеме — разморозке теплообменника.
Верная эксплуатации вентиляционной системы предполагает четкое отслеживание системой автоматики температуры обратной воды, проходящей через водяной теплообменник. Если, показатели ее будут ниже положенной, система обязана подавать сигналы по поводу необходимости проведения регулировки либо же отключения системы вообще. Однако порой автоматика дает сбой, а случается, что в ней и вовсе отсутствуют функции защиты водяного теплообменника от разморозки.
Если к указанному добавить неверную эксплуатацию, то на лицо будет серьезная проблема, связанная с выходом из строя калорифера. На самом деле ремонт теплообменников вентиляции относят к разряду постоянных сервисных задач, ведь выходят данные устройства из строя постоянно, в особенности в периоды резкого похолодания, а точнее в наиболее низкотемпературные дни зимы. Понятно, что основная причина, приводящая к необходимости ремонта — это его разморозка. Случается это и из-за особенностей конструкции, и из-за неверно подобранной или некорректно работающей автоматики системы. В последнем случае речь идет о надежности работы автоматики по поддержании защиты калорифера от замерзания и по воздуху, и по воде.
Чтобы зимой не пришлось столкнуться с разморозкой и экстренным ремонтом калорифера рационально в летний период провести диагностику устройства и по необходимости текущий ремонт.
Безусловно, ремонт калорифера, в качестве варианта его восстановления, до поры до времени возможен и дает положительный результат, но в конечном итоге ни одно устройство не вечно, и придется задуматься о его замене.
К большому сожалению, водяные теплообменники в системах вентиляции признаны наиболее уязвимыми компонентами. Потому так важен верный изначальный подбор данных устройств и по параметрам, и по задачам. Совершенно не хочется, чтобы сразу же по завершению гарантийного срока эксплуатации предстоял ремонт калориферов, потому для обеспечения максимально корректной, продолжительной работы расчет необходимого устройства по специальной программе действительно обязателен. Это же позволит не переплачивать за ненужные функции и мощность.
Отметим, что верно подобранная и собранная автоматика системы приточной вентиляции с самого начала предусматривает все разновидности защиты от замерзания калорифера (по воде, по воздуху, опция автоматики по предварительному прогреву, дежурный режим при выключенной установке) и потому вероятность разморозки такой системы при грамотном подходе фактически будет исключена.
Подключение
Поступление воздушных масс может осуществляться в одном из двух вариантов:
- Левое выполнение: смесительный узел и автоматическое управление устанавливаются с левой стороны, подача воды производится сверху, отток — в нижней части.
- Правое выполнение: указанные механизмы находятся справа, трубка для подачи воды — внизу, «обратка» – в верхней части.
Трубки размещают на той стороне, где установлен воздушный клапан.
Водяные калориферы разделяются на 2 вида по типу вентиля:
- двухходовой – при подключении к общему теплоснабжению;
- трехходовой – при замкнутом способе снабжения теплом (к примеру, при подключении к котлу).
Вид вентиля определяется характеристиками системы, снабжающей теплом. К ним относятся:
- Вид системы.
- Температура воды в начале процесса и при оттоке.
- При центральном водоснабжении – разница между давлением в трубах подачи воды и её оттока.
- При автономном – наличие или отсутствие насоса, установленного на контуре притока.
Схема установки должна предусматривать недопустимость монтажа в следующих случаях:
- с вертикальным вводом и выводом трубы;
- с верхним забором воздуха.
Такие ограничения обусловлены возможностью попадания снежных масс в приток оборудования и дальнейшей протечки талой воды в электронный блок.
Место монтажа канального калорифера для приточной вентиляции в системе воздухообмена (если существует возможность понижения температуры ниже нормы, обязательна установка термостата защиты от замерзания)
Чтобы избежать сбоев работы блока автоматики, датчик температуры должен находиться во внутренней части элемента выдува воздуха на расстоянии не менее 0,5 м от механизма притока.
Что нужно знать еще?
Тепловые водяные калориферы устанавливаются своими руками в системах приточной вентиляции и подсоединяются к центральному отоплению в умеренных и прохладных помещениях. Для промышленных, производственных и любых других типов помещений, где царит теплый микроклимат, такая техника не применяется. Это не значит, что данное устройство не будет работать в таких условиях – нет, оно, как и в других местах, будет нагревать воздух и прекрасно справляться со своими функциональными «обязанностями», однако зачем греть воздух там, где он и так теплый. Это нецелесообразно и глупо.
Конструкция отопительного прибора
Параметры режима работы устройства прописываются в его паспорте, и чтобы оно порадовало вас верной и долгой службой, необходимо брать их во внимание. Одно из достоинств водяного теплового калорифера с вентилятором для системы вентиляции, заключается в том, что все условия для его нормального и плодотворного функционирования есть в любом помещении, включая и промышленные – центральное отопление применяется повсеместно. Помимо этого расчет и монтаж такого оборудования удобны и несложны
Помимо этого расчет и монтаж такого оборудования удобны и несложны

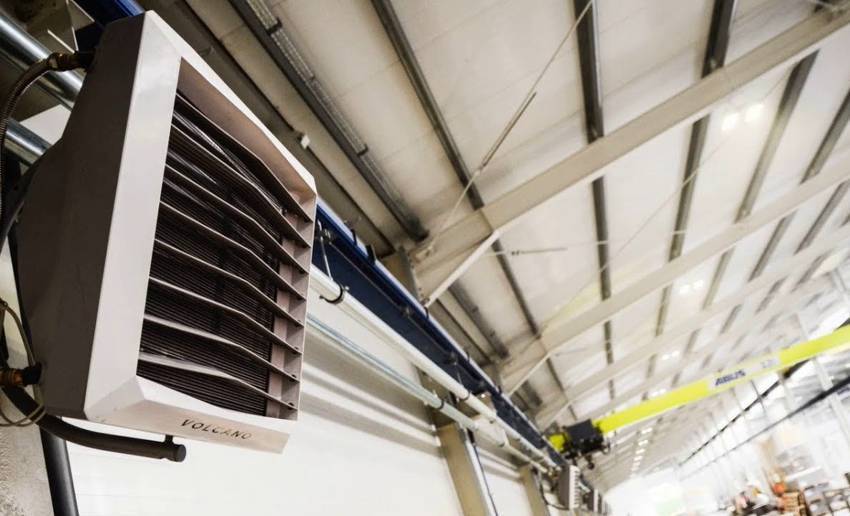

Одно из достоинств водяного теплового калорифера с вентилятором для системы вентиляции, заключается в том, что все условия для его нормального и плодотворного функционирования есть в любом помещении, включая и промышленные – центральное отопление применяется повсеместно. Помимо этого расчет и монтаж такого оборудования удобны и несложны.
Оно может устанавливаться как на поверхности стены, так и потолка. Что же касается материала изготовления, то водяные калориферы, а точнее их корпус, сделан из нержавеющей стали. Он может окрашиваться в разные цвета, что позволяет подобрать изделие под интерьер помещения.
Кстати, интересный факт – тепловой водяной калорифер может применяться в качестве обычного вентилятора. Это актуально в жарких помещениях
Причем такой вентилятор характеризуется важной особенностью – он практически абсолютно бесшумен при работе. Важной положительной стороной является также безопасность эксплуатации. Исходя из того, что данное устройство требует минимум электрической энергии (она необходима только для приведения вентилятора в действие), автоматически исключается риск перенапряжения, что свидетельствует о высоком уровне безопасности
Исходя из того, что данное устройство требует минимум электрической энергии (она необходима только для приведения вентилятора в действие), автоматически исключается риск перенапряжения, что свидетельствует о высоком уровне безопасности.
Расчет мощности калорифера
Расчет калорифера производится в несколько этапов. Последовательно определяются:
- Тепловая мощность.
- Определение размера фронтального сечения, подбор готового прибора.
- Расчет расхода носителя.
Поскольку расход воздуха известен из характеристик вентиляционной системы, то вычислять его не потребуется. Формула определения тепловой мощности прибора:
Qт = L • Pв • Cв • (tвн — tнар)
где Qт — тепловая мощность калорифера.
L — расход воздуха (величина приточного потока).
Pв — плотность воздуха, табличное значение, находится в СНиП.
Cв — удельная теплоемкость воздуха, имеется в таблицах СНиП.
(tвн — tнар) — разница внутренней и наружной температур.
Внутренняя температура — санитарная норма для данного помещения, наружная определяется усредненным значением самой холодной пятидневки в году для данного региона.
Определяем фронтальное сечение:
F = (L • P)/ V,
где F — фронтальное сечение.
L — расход воздуха.
P — плотность воздуха.
V — массовая скорость потока, принимается около 3-5 кг/м2•с.
Затем находим расход теплоносителя:
G = (3,6 • Qт)/Cв • (tвх — tвых),
где G — расход теплоносителя.
3,6 — поправочный коэффициент для получения нужных единиц измерения.
Qт — тепловая мощность прибора.
Cв — удельная теплоемкость среды.
(tвх — tвых) — разница температур теплоносителя на входе и выходе из устройства.
Зная расход носителя можно определить диаметр труб обвязки и подобрать нужное оборудование.
Пример расчета
Определяем тепловую мощность при разнице температур от -25° до +23°, при производительности вентилятора 17000 м3/час:
Qт = L • Pв • Cв • (tвн — tнар) = 17000 • 1,3 • 1009 • (23-(-25)) = 297319 Вт = 297,3 кВт
Фронтальное сечение:
F = (L • P)/ V = (17000 • 1,3) / 4 = 5525 = 0,55 м2.
Определяем расход теплоносителя:
G = (3,6 • Qт)/Cв • (tвх — tвых) = (3,6 • 297,3)/1009 • (95-50) = 1,58 кг/сек.
По полученным данным по таблице калориферов подбираем наиболее подходящую модель.
Вычисление поверхности нагрева
Площадь поверхности нагрева определяет эффективность устройства. Чем она больше, тем выше коэффициент теплоотдачи, тем сильнее прибор нагревает воздушный поток. Определяется по формуле:
Fk = Q / k • (tср.т — tср.в)
где Q — тепловая мощность.
k — коэффициент.
tср.т — средняя температура теплоносителя (между значениями на входе и выходе из прибора).
tср.в — средняя температура воздуха (наружная и внутренняя).
Полученные данные сравниваются с паспортными характеристиками выбранного прибора. В идеале расхождение между реальными и расчетными значениями должны быть на 10-20% больше у реальных.
Особенности расчета паровых калориферов
Методика расчета паровых калориферов практически идентична рассмотренной. Единственным отличием является формула расчета теплоносителя:
G = Q / r
где r — удельная теплота, возникающая при конденсации пара.
Самостоятельный расчет калориферных установок достаточно сложен и чреват появлением множества ошибок. Если требуется рассчитать прибор, лучшим решением будет обратиться к специалистам или использовать онлайн-калькулятор, которых имеется много в сети интернет. Решение достаточно просто, надо лишь подставит в окошечки программы собственные данные и получить искомые значения, на основании которых можно выбирать готовые устройства.
