Выпуск канализации
Перед устройством канализационного выпуска у вас могут возникнуть вопросы – «Как провести канализацию под фундаментом?», «Как прокладывать канализацию в фундаменте?» и другие подобные. Чтобы понять, как делается выпуск канализации, давайте рассмотрим его устройство.Как правило, выпуск выполняется из канализационных труб с номинальным внутренним проходным диаметром 100 мм, укладываемых с уклоном 0,02 (min = 0,012) в сторону колодца или септика.Под фундаментом канализационные трубы прокладывать не рекомендуется, так как при любых его подвижках или осадке может произойти смещение грунта, которое приведет к перелому канализационной трубы и ее разрушению.Чтобы этого не случилось, канализационный выпуск пропускают через фундамент.Для этого при проектировании заранее намечаются места пропуска канализационных выпусков и при раскладке фундаментных блоков в этих местах оставляют монтажные отверстия нужного размера (в зависимости от диаметра выпуска).В случае выполнении монолитных фундаментов, в месте пропуска канализации устанавливают гильзу требуемого диаметра, в которую впоследствии пропускается канальный выпуск. Диаметр гильзы для пропуска канализации через фундамент должен быть на 200 мм больше диаметра канализационного выпуска. Свободное пространство между гильзой и канализационным выпуском зачеканивается уплотнительным материалом и с обоих сторон концы гильзы заделываются цементным раствором.
Схема устройства выпуска показана на рисунке ниже:
Канализация дренажного типа
Здесь есть определенные нюансы, которые важно учесть в процессе выполнения работ. В первую очередь необходимо определиться с основополагающими моментами:
- Как необходимо осуществлять отвод слива?
- Как глубоко промерзает почва на участке?
- Какой на вашем участке грунт? Хорошо ли он пропускает воду?
- Будет ли в бане дополнительно установлен санузел?
- Где следует расположить дренажную яму?
- Насколько система будет функциональна?
- Сколько посетителей ожидается в бане?
Если баня рассчитана на небольшое число посетителей, тогда идеально подойдет банная канализация дренажного типа.
Этапы создания канализации в бане
Пошаговое руководство по монтажу этой системы водоотведения:
- Рядом с баней выкапывает дренажный колодец. Размеры колодца должны быть примерно метр на метр, но если баня рассчитана на большое число гостей, тогда размеры колодца должны быть увеличены. Следует также учитывать степень промерзания грунта в том месте, где находится баня. В том случае, если глубина промерзания достигает примерно 60-70 см или более, тогда яма для колодца должна иметь глубину не менее полутора метров.
- Дно ямы, грунт около фундамента бани, а также траншею следует гидроизолировать путем укладки слоя глиняного раствора толщиной 10 сантиметров с некоторым уклоном в сторону стока воды. Необходимо хорошо загладить разровнять глину и придать траншее форму лотка.
- Канализационный колодец необходимо засыпать керамзитом, щебнем, гравием с песком либо другим материалом, имеющим дренажные свойства. Слой дренажа должен быть примерно 0,5 метра толщиной, то есть несколько выше линии промерзания грунта.
- Оставшаяся часть колодца засыпается землей, которая плотно утрамбовывается.
- Также необходимо хорошо утеплить трубу, чтобы он не замерзала зимой.
Если у вас на участке грунт песчаный, вместо колодца можно выкопать горизонтальную дренажную подушку для приема канализационных стоков. Для этого требуется вырыть траншею длиной 1 метр, шириной около 30 см и глубиной до метра.
Траншея засыпается щебнем или другим дренажом высотой около 20 см, а сверху необходимо засыпать грунт. Затем сливная труба выводится прямо на подушку.
Как устроены полы в бане
Если говорить о правильно сделанном сливе для бани, то нельзя не затронуть тему обустройства пола. К этому вопросу нужно подходить с не меньшей ответственностью. Стоит отметить, что как бы качественно вы ни сделали слив для бани – это помещение со сверхповышенной влажностью. И именно пол берет на себя львиную долю этой влаги.
Вы должны знать, что пол в бане может быть сделан или из дерева или из бетона. Этот выбор напрямую зависит от того, какая сама постройка. Если это капитальное строение, где круглый год будет использоваться душевая комната, парилка, предбанник и комната отдыха, то лучше сделать надежный бетонный пол, с усиленной гидроизоляцией. А если же это баня из дерева, и вы планируете использовать ее только в летний период, то рационально сделать пол из дерева. Это поможет значительно сэкономить ваши средства и уменьшить объем нужных работ.
Обратите внимание! Деревянный пол в бане прослужит вам намного меньше, чем бетонный. Даже если его полностью защитить от влаги и высокой температуры специальным составом, со временем все придется менять
Вы должны быть к этому готовы.
Как устроен бетонный пол в бане
Если говорить о бетонном покрытии, то оно надежнее и долговечнее. Такой пол состоит из:
- уплотненного гравия;
- слоя бетона;
- пароизоляционного слоя;
- слоя пенополистирола, как утеплителя;
- гидроизоляционного слоя (полиэтиленовой пленки);
- еще одного слоя бетона;
- армированной цементной стяжки;
- облицовочного слоя (керамическая плитка и т.д.).

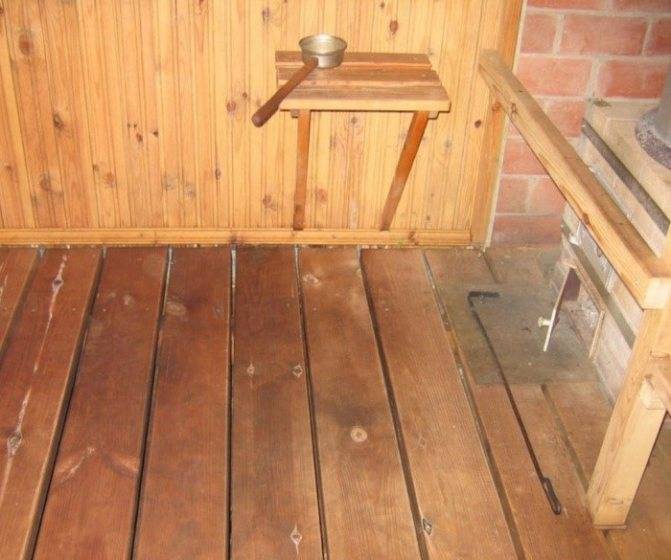

Как устроен деревянный пол в бане
Что касается деревянных полов, то они могут быть двух видов: сплошными (не протекающими) и несплошными (протекающими). Сплошной пол настилают сверху на бетонную стяжку. При этом ее делают так, чтобы поверхность имела небольшой уклон в сторону обустроенного слива. Доски подгоняются вплотную друг к другу, поэтому никаких просветов нет. Минус такого покрытия для бани в том, что вода застаивается на полу, долго сохнет, и доски быстро начинают подвергаться процессу гниения. Гораздо лучше использовать несплошной пол.
В чем же его преимущество? Он проще в эксплуатации и прослужит вам дольше. Все дело в том, что доски фиксируют не вплотную, а на небольшом расстоянии друг от друга. Такой зазор составляет 5 мм. Его достаточно для того, чтобы вода не застаивалась на поверхности и легче уходила к сливу. Кроме того, эти щели служат в роли вентилятора, просушивая пол.
Чтобы все функционировало правильно, нужно организовать герметичный приямок под помещением. Из него по трубе будет происходить отток воды в приготовленную сливную яму. В этом приямке нужно будет изготовить гидрозатвор, чтобы неприятные запахи не попадали внутрь бани. Разобравшись с полами, можно выяснить, как сделать слив в мойке бани и других помещениях.
Прокладка внутренней канализации бани
Шаг 1. Внутри бани в грунте подготавливают траншеи глубиной минимум в полметра от поверхности почвы. Ширина канав должны быть немного больше диаметра трубопроводов внутренней отводящей стоки разводки.
Траншея для канализационного трубопровода (наружного)
Шаг 2. Создают в канаве уклон к точке выхода канализации из помещения. Проверяют угол при помощи строительного гидроуровня.
Шаг 3. Отсыпают дно траншей песком, трамбуют. Толщина слоя – 10-15 см. На этом этапе также нужно соблюдать уклон.
Шаг 4. Прокладывают все трубы. Горизонтальный трубопровод должен проходить на 30 см выше точки наибольшего промерзания почвы. Трубы рекомендуется утеплить.
Уклон канализационных труб
Шаг 5. Ставят и вертикальные трубы, к которым будут в дальнейшем подсоединяться трапы или тройник для унитаза. Для этого в землю вкапывают палки или металлические штыри, к которым фиксируют трубы. Длина вертикальных трубопроводов должна быть взята с запасом. Лишнее срежется при монтаже водоприемников.
Шаг 6. Устанавливают вентиляционный стояк. Его крепят к стене при помощи хомутов. Вертикальную трубу выводят над кровлей или обрезают в помещении и устанавливают на верхнее отверстие стояка обратный клапан.

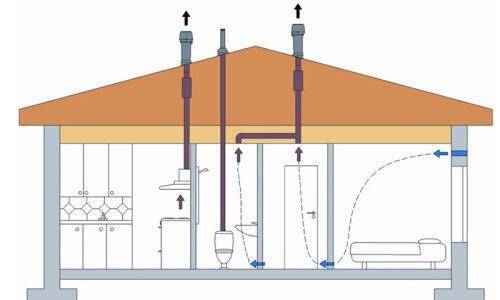

Схема вентиляционного стояка
Шаг 7. Во время заливки пола монтируют трапы. Если на стяжку планируется класть еще и кафель, это нужно учесть при установке водоприемников. Стяжка должна иметь уклон в сторону трапа. Кафельное или деревянное покрытие укладывается после высыхания бетона.
Канализационный водоотвод
Системы канализации и водопровода

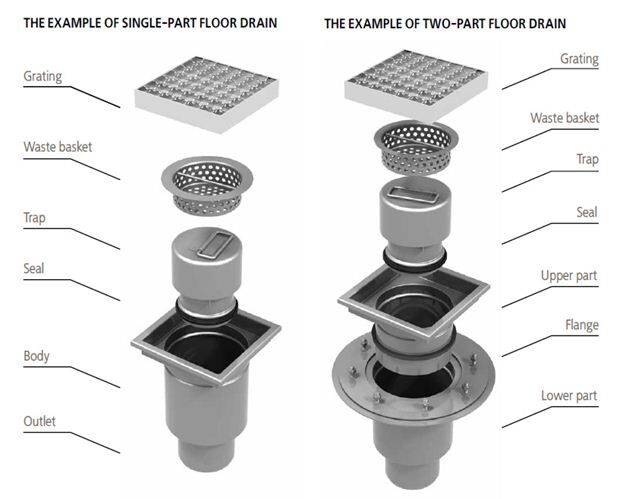

Канализационный трап
Схема сборки душевого трапа
Шаг 8. Подсоединяют при необходимости унитаз, умывальник и прочее оборудование.
Баня, санузел
Внутренняя канализация готова, но без подключения к наружным элементам использовать ее недопустимо.
Общие требования к канализационным трубам
В личных банных постройках канализацию делают самотечного типа, ее называют также безнапорной системой. Стоки по трубопроводу перемещаются самопроизвольно, и напора, подобного энергии потока в системе водоснабжения, нет. Канализационному трубопроводу из бани не придется транспортировать едкие вещества, разрушающие его стенки. Не предстоит испытывать действие сверхвысоких температур.
Несмотря на сравнительно мягкие эксплуатационные условия, трубы для канализации в любимой баньке следует тщательно выбирать. Ориентирами выбора для будущего банщика будут:
- прочность, определяющая долговечность сооружаемой канализации. Трубопроводная система обязана стойко переносить тяжесть нагруженной сверху грунтовой массы и сопротивляться трению перемещаемых по ней твердых частиц;
- устойчивость к коррозии, необходимая наземной и подземной части канализационного трубопровода;
- сопротивляемость внутреннему давлению, хоть и незначительному, но достаточному, чтобы постепенно разрушать трубы;
- водонепроницаемость, исключающая проникновение влаги внутрь системы и просачивание жидкой составляющей стоков в окружающее пространство;
- оптимальная пропускная способность, свойственная трубам круглого сечения с гладкой внутренней поверхностью;
- технологическая специфика, к которой относится простота и скорость монтажа, вес трубы, который может облегчить или усложнить транспортировку, состыковку элементов, укладку;
- доступная цена линейных, фасонных и соединительных элементов, которые предстоит использовать для сооружения канализации в бане.
Производители труб настойчиво стремятся к совмещению перечисленных качеств в одном виде изделий, но достичь идеала пока не удалось. Потому будущему владельцу баньки с канализацией стоит взвешенно оценить список плюсов и перечень минусов всех вариантов с целью выбора наилучшего. Нужно также выяснить, подходят ли рассматриваемые трубы для сооружения наземной или подземной части канализационной системы.
Как в бане сделать слив воды в септик или канализацию
Грамотно обустроить пол с установкой слива недостаточно, требуется также правильно вывести сточную трубу в приемное устройство.
Обычно первый отрезок трубы устанавливают вертикально, опуская нижнюю его грань ниже уровня промерзания грунта, далее начинается горизонтально-наклонный фрагмент к септику или канализации. Если фундамент здания хорошо утеплен и нет риска замерзания отводящей трубы, либо канализация заведена непосредственно в баню, схема установки такая же, как на рисунке выше.
Поскольку в бане фундамент часто не утеплен, вертикальный отрезок сливной трубы (а желательно, и ведущий к септику горизонтально-наклонный участок) необходимо утеплять. Это можно сделать тремя способами:
- применением специальных утепляющих кожухов и пенопласта, пенополистирола;
- закладкой трубы в дренажную, большую по диаметру, с заполнением пространства между ними утепляющим материалом насыпного или обмоточного типа, или просто обмоткой с последующей гидроизоляцией;
- обогревом трубы с помощью нагревательного кабеля.
Сточные воды могут проходить несколько ступеней очистки:
- без очистки сразу же в централизованную канализацию;
- с отстаиванием непосредственно в грунт или водоем;
- с первичным отстаиванием в камеру дальнейшей очистки.
Дренажная система канализации своими руками
Для небольшой баньки, где в основном будут париться хозяева загородного коттеджа, и гости, изредка посещающие их на выходные и праздники, очень просто сделать дренажную систему канализации своими руками. Для её самостоятельного сооружения потребуется выполнить несложные работы в определённой последовательности.
- В непосредственной близости от бани обустраивается дренажный колодец, глубина которого зависит от степени промерзания грунта в зимний период года. Если с наступлением морозов почва промерзает на 50-80 см, то дренажная яма выкапывается минимум на 1,5 м глубину.
- На дне котлована насыпается глина 10 см слоем. Также обкладывать глиной нужно почву вокруг фундамента бани и ров для отвода сточных вод. Слой глины качественно разравнивается по длине всего рва таким образом, чтобы по своей форме он напоминал жёлоб, расположенный под незначительным равномерным уклоном в сторону стока воды.
- Сверху подушки из глины насыпается 50 см слой керамзита или смеси песка с гравием. Такая прослойка будет играть роль дренажа.
- Поверх дренажного слоя насыпается грунт, который плотно утрамбовывается.
Если в качестве сточного дренажа используется песочно-гравийная смесь, нужно выполнять периодическую чистку канализации, так как при пропускании стоков через такую прослойку могут отлаживаться взвешенные частицы.
Если канализация обустраивается на песчаной почве, то центральный колодец можно заменить при помощи дренажной подушки горизонтального типа. Такая система не что иное, как траншея метровой глубины и 300 мм ширины с длиной до 100 см, на дне которой насыпан щебень. Глубина щебневой прослойки составляет 200 мм, поверх которой насыпается грунт. При этом сточные воды по отводной трубе будут выводиться на подушку, и впитываться в песчаный грунт.
Какие трубы выбрать
На самом деле выбор труб для канализации не столь велик.
Трубы чугунные для канализации
Чугунные использовать в наше время нерационально: они дороги, имеют большой вес и неудобны в монтаже. Керамические идеальны в любом отношении, но тоже имеют высокую стоимость.
Асбестоцементные – самые дешевые из всех возможных, но нередко разочаровывают своими дефектами. Кроме того, при устройстве безнапорной канализационной системы требуются изделия с гладкими и ровными стенками. А асбестоцементные имеют шероховатую, нередко испещренную углублениями, внутреннюю поверхность.
Оптимальный выбор – пластиковые трубы, устойчивые ко всем видам разрушительных воздействий. Эти изделия отлично подходят для монтажа внутренней и внешней канализации, податливы в обработке, выпускаются с раструбом и без такового. Гарантийный срок эксплуатации пластиковых труб – 50 лет. К длинномерным изделиям предложены фасонные элементы (фитинги), с помощью которых осуществляется монтаж канализационной системы.
К категории пластиковых труб относят:
Любые из этих изделий можно безбоязненно использовать в устройстве канализации. Диаметр основной магистрали выбирают исходя из предполагаемой интенсивности эксплуатации постройки и количества точек слива. Для среднестатистической бани с парной, моечной и туалетом, при устройстве самотечной системы стоков необходимы трубы сечением 100-110 мм. Если унитаз не предусмотрен – достаточно диаметра 50 мм. Сантехобрудование подключают к основной магистрали трубами сечением 50 мм.
Обустройство сливной трубы
Перед тем, как делать слив в бане, стоит рассмотреть все возможные схемы водоотвода, посмотреть фото и чертежи данных систем. Классическая конструкция, эффективность которой проверена веками – обычная сливная труба, устанавливаемая при закладке фундамента для бани. При обустройстве труба монтируется с естественным уклоном относительно сливной ямы, ведь в таком случае не потребуется дополнительная теплоизоляция.
Яма для использованной воды закладывается на расстоянии 3-5 метров от бани и укрепляется для предотвращения обсыпания краев. Оптимальный вариант – это готовые бетонные кольца или каркас, полностью заполненный бетоном. На дне ямы обустраивается фильтр, чтобы вода уходила в грунт.
Простой сливной водоотвод в бане устанавливается по следующему алгоритму:
- Сначала подготавливается яма, к которой подводится траншея, обустроенная с уклоном к точке сбора воды;
- В траншею укладывается канализационная труба (желательно на этом этапе все же использовать теплоизоляционные материалы);
- В отделении для мытья создается бетонный пол, общий уклон которого направлен в сторону сливной трубы;
- Для нормального функционирования слива вне зависимости от времени года входное отверстие трубы нужно закрыть сеткой, которая будет собирать все загрязнения;
- Поверх залитой цементной стяжки можно укладывать кафельную плитку, подобрав ее в соответствии с дизайнерским решением;
- На плитку стоит уложить специальные деревянные решетки для бани, которые предотвращают контакт босых ног с разогретой плиткой.
Критерии выбора
Выбирают тип колодца по таким критериям:
- Габариты. Для многих хозяев имеет значение вес, длина и сечение шахты.
- Технические характеристики материала: долговечность, устойчивость к коррозии и агрессивным средам, прочность на излом и растяжение.
- Стоимость. Для многих мастеров этот параметр является немаловажным, поскольку устройство протяженной дренажной системы может вылиться в копеечку.
Часто в целях экономии владельцы дачных участков принимают решение монтировать своими руками дренажный колодец из покрышек или полимерных ёмкостей. Но герметичность такого резервуара остается под вопросом, поскольку сложно добиться абсолютной целостности шахты. Со временем она все равно станет пропускать подземную воду, а покрышки будут деформироваться под воздействием пучнистого грунта.
Выбор необходимых материалов
Перед тем, как сделать надежную канализацию для бани, необходимо выбрать качественные элементы трубопровода.
Для прокладки внутренней и наружной сети на современном рынке представлено несколько видов труб.
Основные среди них:
При прокладке автономной канализации на загородных участках наибольшее распространение получили именно пластиковые трубы.
Для бани с парной при прокладке магистрали самотечной системы допускается задействовать трубы D 100-110 мм, а для подключения сантехники к магистрали – трубы D50 мм
Они выпускаются с раструбами и без них. Для упрощения монтажа длинномерных изделий к ним выпускаются фитинги и другие фасонные элементы.
Для прокладки горизонтального трубопровода в стенах постройки выбирают трубы серого цвета D110 см, для вертикальных отводков при монтаже приемников – трубы D50 мм и D110см.
При прокладке наружного трубопровода – ПВХ трубы желто-красного цвета такого же размера. Для состыковки элементов разного диаметра задействуют переходники.
Канализация в бане: принцип изготовления
Баня является довольно специфическим строением, которое нуждается в определенном подходе при изготовлении. Особого внимания заслуживает система слива, поскольку она значительно отличается от подобных конструкций в обычном доме. Учитывая это, канализация в бане изготавливается по особой технологии с учетом специфики каждого помещения.
Любительское фото основной системы слива, которая вводится в помещение через фундамент
Принцип изготовления
Внешний вид слива замурованного в бетонный пол с определенным наклоном
Организация слива
- Прежде всего, стоит отметить, что полы в данном строении лучше всего изготавливать из бетона, а поверх них монтировать на лагах половую доску. При этом между ней создают небольшие щели, чтобы вода могла стекать на защищенную гидроизоляцией поверхность.
- Основная канализация бани располагается в помывочной. Для этого при создании фундамента в нем делают отверстие, в которое устанавливают сливную трубу. Ее фиксируют под небольшим углом, направляя в выгребную яму или систему.
Принцип фиксации главной сливной трубы с созданием определенного наклона
Под половым покрытием необходимо создать гидравлический клапан. Он будет защищать помещение от неприятных запахов и холодного воздуха снаружи. Для того чтобы реализовать такое устройство канализации в бане можно использовать специальные сифоны, которые продают в любых хозяйственных магазинах.
Принцип действия водяного затвора в канализации
Далее перед началом создания бетонных полов в сифон вставляют сливную трубу с воронкой, которую заливают, оставляя на поверхности только сливную часть. Необходимо отметить, что перед тем, как приступать к изготовлению пола ту часть системы, которая будет соприкасаться с цементом, нужно защитить демпферной лентой, чтобы при расширении поверхности в результате нагрева она не повредила материал.
Совет! Перед установкой трубы необходимо дополнительно утеплить, чтобы при сильных морозах вода в них не замерзала и не создавала пробки.
Реализация водяного затвора с использованием различных угловых соединений
Трапы
Дальнейшее устройство канализации бани представляет собой изготовление трапов.
- Для начала сразу следует отметить, что все данные работы производятся во время изготовления полов.
- Все поверхности при их заливке делают под небольшим уклоном к той стене, которая ближе всего расположена к помывочной, поскольку канализация из бани выходит именно из этой комнаты.
Простейший вид реализации канализационного слива без вывода наружу
Изготавливают трапы в самой низкой точке помещения. Для этого перед заливкой полов на поверхность устанавливают половинки труб, которые также монтируют под наклоном к общему стоку. Такие изделия можно создать своими руками или приобрести готовые элементы на рынке строительных материалов.
Специальные трапы с защитой, которые предполагают подключения к трубам
- После того, как полы будут залиты, на них нужно нанести слой гидроизоляции. В качестве него стоит применять специальную мастику. В современных магазинах продается специальный состав, изготовленный именно для бани, который отлично переносит высокую температуру и не выделяет вредных веществ.
- Стоит отметить, что инструкция по монтажу предполагает организацию слива в бане таким образом, чтобы вода, которая проникает через щели в половой доске, по наклонной поверхности попадала в трапы, а оттуда в основной слив, расположенный в помывочной.
Специальный слив, который предполагает не только центральный отвод воды, но и имеет окантовочную грань для стыковки с трапами
Данная система довольно проста и практически никогда не забивается. Для ее обслуживания достаточно пролить пол большим количеством воды с антибактериальными добавками. При этом нужно помнить, что цена конечного изделия будет настолько мала, что по сравнению с другими принципами организации слива ее можно назвать бесплатной.
Совет! Если в качестве финишного покрытия будет использоваться плитка, то трапы необходимо делать открытые, вровень с поверхностью.
Оригинальное решение с созданием большого гидравлического затвора, общего трапа и вывода в канализацию или сливную яму
Вывод
В представленном видео в этой статье вы найдете дополнительную информацию по данной теме. Также на основании текста, который представлен выше, можно сделать вывод о том, что изготовление канализационной системы в бане своими руками является довольно сложным процессом, который затрагивает создание фундамента и бетонирование полов. При этом канализация в бане может быть разной, хотя использование сливных трапов настолько просто, что его применяют практически повсеместно.
9ban.ru>
Другие материалы
Железобетон. Напорные канализационные конструкции из железобетона отличаются своими большими размерами. Они способны выдерживать высокое давление. Из-за того, что они имеют большой вес, их установка выполняется с участием специальной техники.
Асбестоцементные трубы. Асбестоцементная напорная труба применяется в тех случаях, если она испытывает нагрузку только от давления в самой системе. Показатели внутрисистемного давления для таких труб крайне малы. Кроме этого, их не рекомендуется использовать при низких температурах, потому что материал становится хрупким.
Напорная асбестоцементная труба отличается дешевизной, однако, её приобретение должно быть оправданным. Покупать эти трубы стоит только в том случае, когда вы полностью уверены в том, что они перенесут все нагрузки в конкретном случае. Из-за низкой прочности асбестоцементные напорные изделия часто прокладывают ниже уровня промерзания почвы.
Асбестоцементные трубы нужно укладывать в землю ниже уровня промерзания почвы
Удаление канализационного запаха
Чтобы исключить неприятный запах от канализации в банных помещениях необходимо выполнить установку гидрозатвора.
- Наиболее простым вариантом является установка в трубы сифона, который обеспечивает искусственную водяную пробку и препятствует проникновению запаха. Недостатком данного метода является то, что при испарении воды из сифона возможно возобновление неприятного запаха.
- Другим вариантом является установка, так называемого сухого гидрозатвора, который представляет собой конструкцию с заслонкой, открывающейся под давлением, а при его отсутствии закрывающей трубу.
Схема устройства слива в бане
Дополнительным средством, исключающим застойные явления в водопроводе, которые потом начинают пахнуть является устройство вытяжной вентиляционной трубы, ее вывод должен быть выполнен внутри помещения на высоту выше конька бани.
Выбираем вид канализационной системы
Для благоустройства бани возможно использовать три типа индивидуальной канализации:
безнапорная;
напорная;
подключаемая к централизованной городской системе водоотвода или к действующей канализации частного дома.
Безнапорная система
Безнапорная канализация
Безнапорный метод отвода стоков иначе называют самотечным. Это наиболее простой и менее дорогостоящий тип канализации для бани. Его основное преимущество: энергонезависимость. Монтаж безнапорной системы требует тщательного соблюдения уклона труб (1-1,5 см на 1 погонный метр) и невозможен при сложном рельефе участка.
Уклон канализации
Для транспортировки стоков необходимы трубы большего диаметра, чем при устройстве напорной системы. Крайне желательна прямолинейность магистрали. Если схема трубопровода включает точки поворота, в этих местах обустраивают смотровые колодцы. Это правило актуально для любого типа канализационной системы.
Труба Корсис для ливневой и безнапорной канализации
Безнапорная канализация – трубы из ПП
Монтаж труб безнапорной канализации
Колодец смотровой
Напорная система
Общая схема напорной канализации
Напорная система канализации предусматривает принудительную транспортировку сточных вод, которая обеспечивается насосом или насосной станцией. Техника может быть установлена как внутри, так и снаружи помещения. Напорную систему канализации для бани выстраивают в том случае, если по каким-либо причинам невозможно сделать безнапорную. Особенности этого типа канализации:
напорная дороже безнапорной;
энергозависима;
требует утепления техники в зимний период.
На фотографии трубы, применяемые для напорной канализации
Напорная канализация – насосы
Напорная канализация с фекальным насосом
Напорная канализационная труба
Врезная система канализации
Менее трудоемкий, но наиболее хлопотный способ – подключение к централизованной канализационной сети. Этот метод возможен далеко не для всех владельцев бань. Поэтому рассматривать его во всех подробностях не имеет смысла.
Подключение к централизованной канализационной сети
Чаще используется подключение системы стоков к уже имеющемуся на участке септику. Однако и в этом случае придется выбирать тип системы водоотвода (напорная или безнапорная).
Подключение к септику
Как сделать слив в бане под полом
При банных процедурах вода стекает непосредственно на пол (если речь не идет о принятии душа в специально оборудованной душевой кабине). Следовательно, этот пол должен либо пропускать воду ниже, в водосборник, либо быть водонепроницаемым и устроенным с уклоном к водосборнику. Первый тип конструкции реализуется при устройстве деревянных полов с намеренно оставленными щелями или деревянной решетки.
Вода, проникая в щели, стекает ниже, в подвал или через дощатый пол на грунт, постепенно испаряется. Доски высыхают и становятся готовы к новому использованию.
Однако такой пол все же сохнет достаточно долго (особенно при небольшом зазоре между настилом и основанием), поэтому лучше устраивать двухслойный деревянный настил, как показано на рисунке ниже.
В таком варианте вначале устраивается черновой настил с промежутками между досками 20…50 мм, далее укладываются лаги так, чтобы обеспечить сток к сливному отверстию, после – еще один слой досок с уже меньшими (10…15 мм) промежутками. Разумеется, доски чистового пола укладываются так, чтобы зазоры между ними не совпадали с щелями в нижнем слое. Но такой вариант приемлем в основном для «летней» бани, когда сквозняки и холод снизу не критичны для температуры в парной и помывочной.
Другой, относительно бюджетный вариант «холодного» пола – установка лаг на асбестовые или другие трубы.
При этом трубы кладутся на уплотненной щебнем и песком подушке, а лаги – непосредственно на трубы. В этом случае протекающий пол проветривается лучше, а вода уходит в грунт через слой щебня и песка, очищаясь таким образом. Кроме того, уплотненная подушка не дает влажной почве так быстро расползаться.
Интересно: если нет желания или возможности устраивать подушку по всей площади подполья, можно сделать более тонкий слой и выполнить траншею с большей глубиной в месте наиболее активного стока.
