Область применения канализационных фитингов

Формы

Какой-то экзотики нас тут не ждет: количество способов соединения довольно ограниченно. (См. также статью Какие трубы для канализации лучше выбрать.)

В списке присутствуют:

• Уголки, служащие для поворота горизонтальной ветки или перехода с горизонта на вертикаль и обратно. Разумеется, присутствуют варианты исполнения с переходом диаметра и с углами, отличными от 90 градусов.

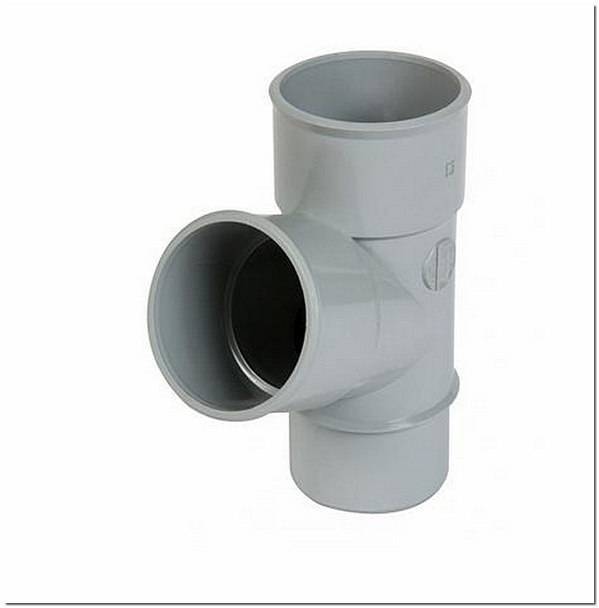

• Тройники и крестовины, использующиеся для разветвления сточной системы. И здесь можно встретить переходы диаметров и совмещения патрубков под разными углами.
• Муфты и компенсирующие патрубки, соединяющие прямые участки труб с раструбами и без.
• Разного рода заглушки и дефлекторы, устанавливающиеся на фановые отводы и тупиковые участки.
• Ревизии, служащие для прочистки засоров.

Фитинги канализационные: разновидности и особенности монтажа

При канализации нужно уделить особое внимание подбору материалов и комплектующих. От качества выбранного материала будет зависеть эффективность системы, а от комплектующих устройств – качество функционирования

В качестве материала для обустройства сточной системы сегодня пользуется популярностью пластик. Для объединения пластиковых служат канализационные фитинги.

Канализационные фитинги и сфера их использования

Пластиковые трубы для сооружения канализации подразделяются по материалу на три основных вида: полиэтилен, поливинилхлорид и полипропилен. Монтаж пластиковых изделий упрощается благодаря наличию таких комплектующих, как фитинги. Если для сооружения канализационных систем из чугуна применялись такие методики, как сварка и стыковка, то с пластиком все намного проще.

Для объединения пластиковых труб имеются фитинги для канализации. Они обладают рядом таковых преимуществ:

1. Небольшой вес изделий. Это позволяет облегчить транспортировку изделий, а также упростить процесс монтажа.
2. Продолжительный срок эксплуатации. Фитинги, как и пластиковые трубопроводы, имеют большой эксплуатационный ресурс, который достигает 50 лет. Такой продолжительный срок достигается за счёт того, что пластик принадлежит к категории устойчивых материалов к коррозионному разрушению.
3. Способность выдерживать колебания температуры. Элементы для соединения ПВХ труб выдерживают высокое значение температуры стока до 95 градусов.
4. Широкий сортамент фитингов. Изделия представлены в виде разных конструкций и размеров, что даёт возможность сконструировать трубопровод любого типа конструкции.

Фитинги из ПВХ являются самыми популярными и распространёнными, поэтому служат для объединения пластиковых трубок из различных материалов: полипропилен или полиэтилен. Фитингами называются элементы, применяемые для объединения труб между собой. Размерности фитингов для канализационных трубок стандартизированы, и выпускаются соответствующих диаметров. В зависимости от источника слива, имеются определённого диаметра устройства.

Таблица соответствия применения пластиковых труб при монтаже сточных систем по ГОСТу №21.604

Для сооружения внешней канализации применяются трубопроводы диаметром свыше 160 мм. На основании применяемых размеров труб подбираются аналогичного диаметра фитинги. При покупке канализационных трубопроводов, сразу же нужно подбирать комплектующие. После того, как все элементы для сооружения сточной системы будут готовы, можно приступать к сооружению стока.

Критерии подразделения фитингов

Элементы соединения, применяющиеся для монтажа трубопроводов, классифицируются по двум признакам: сфера эксплуатации и способы объединения. По эксплуатационным данным фитинги служат для объединения труб внутреннего и внешнего стоков.

Разновидности фитингов для сточных систем по способу объединения:

Как выбрать

Прежде всего, если нет опыта выполнения сантехнических работ, к подбору арматуры желательно привлечь специалиста, способного объективно оценить критерии качества товара:

• приобретению товара на рынке следует предпочесть профильный магазин, где тщательно производится контроль качества товара;
• сравнительная ее дешевизна должна насторожить – где бывает бесплатный сыр – известно всем;
• необходимым условием приобретения является целостность корпуса изделий, сколы, трещины и даже царапины недопустимы;
• нужно выяснить данные на производителя вплоть до проверки сертификатов качества и производителя;
• нужно убедиться в соответствии присоединительных размеров арматуры размеру труб;
• поворотный элемент крана или вентиля должен соответствовать месту установки в системе, чтобы пользование им было удобным;
• выясните материал запирающего элемента, если он изготовлен из пластика, изделие будет дешевле, но металлические детали долговечнее, выбор за покупателем;

Видео

Что касается соотношения цена – качество, нужно отметить продукцию производителей из Китая. При низком уровне цен качество ее крайне нестабильно. Можно приобрести хорошее изделие дешево, но вполне вероятны дополнительные расходы из-за его низкого качества.

Способы монтажа канализации из ПВХ

Фасонные элементы ПВХ по методу обеспечения герметичности соединения бывают двух типов:

1. С уплотнительными резиновыми кольцами.
2. Предназначенные для соединения с использованием клея.

Практические рекомендации по применению фитингов с уплотнительными кольцами

Для монтажа изделий, оснащенных резиновыми прокладками, используется следующая схема:

1. Ветошью очищают деталь от пыли.
2. Убеждаются в том, что резиновое кольцо расположено внутри детали правильно.
3. Прикладывают ее к трубе и маркером отмечают на ней требуемую глубину установки фасонного элемента.
4. Внутреннюю поверхность детали и уплотнитель смазывают силиконовым герметиком.
5. Стыкуют элементы, ориентируясь на отметку глубины установки.

Отводы

• для стыковки горизонтальной и вертикальной ветви используют колено с углом 90°;
• для выполнения поворота магистрали под прямым углом потребуются два колена с углом 45°;
• для поворотов в одной плоскости предназначены отводы под углами 45° и 22,5°;

Муфты

Во время проектирования инженерной сети рекомендуется минимизировать количество стыков. Поэтому мест соединения с помощью муфт должно быть немного. Эти изделия используют, когда требуется обойти имеющееся на пути магистрали препятствие.

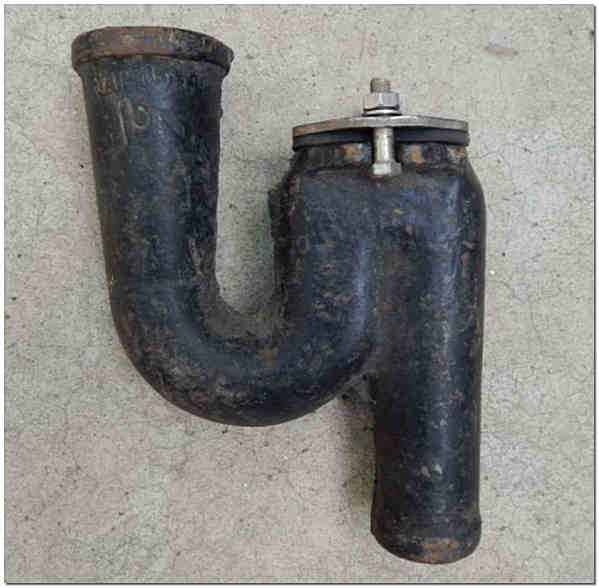

Сифоны

U-образные изделия, предназначенные для изъятия и удержания попавших в систему мелких предметов и мусора. Также используются для устройства гидрозатвора. Производители предлагают два типа сифонов: с заглушкой и без таковой.

Сифоны первого типа монтируют, если имеется свободный доступ к этой части инженерной сети, предоставляющий возможность очистки фитинга.

Изделие, обеспечивающее переход от трубы одного диаметра на другой.

Ревизия

Используется для обеспечения доступа к прочистке системы.

Практические рекомендации по применению фитингов с клеевым соединением

Канализационные фитинги с клеевым соединением бывают сечением 50 и 110 мм. Для обеспечения герметичности соединения используют клеевые составы и обезжириватели Tangit, Gebsoplast, Griffon и др.

1. Отрезать трубу нужной длины.
2. С обеих сторон среза сделать фаску. Можно использовать острый короткий нож или специальное приспособление для обработки среза пластика.
3. Сухой чистой ветошью убрать пыль и стружки.
4. Смочить тканевую салфетку обезжиривателем и обработать им деталь и срез трубы.
5. Кисточкой нанести клеевой состав на внутреннюю часть присоединяемого фасонного элемента и внешнюю часть трубы.
6. Аккуратно их соединить.

Фитинги канализации с клеевым соединением

• отводы;
• крестовины;
• заглушки;
• седелки;
• тройники.

Советы и рекомендации специалистов

Чтобы монтаж инженерной сети был качественным, необходимо учесть следующие нюансы:

1. Нарезку пластиковых труб рекомендуется осуществлять с помощью ножовки с мелкозубовым полотном по металлу.
2. Место распила зачищают мелкозернистой наждачкой.
3. Нельзя отпиливать ножовкой и обрабатывать наждачкой мокрый пластик.
4. Для того чтобы снять с трубы приклеенный к ней фасонный элемент, используют долото и молоток.
5. Клей удаляют с помощью специального растворителя, который идет в комплекте с составом.
6. Если не удается снять фасонный элемент, его отпиливают ножовкой и монтируют новый.
7. Для соединения фитингов с резиновым уплотнителем рекомендуется использовать водостойкий силиконовый герметик.

Монтаж фитингов ПВХ достаточно прост. Если соблюдать все требования технологии, инженерная сеть прослужит долгие годы.

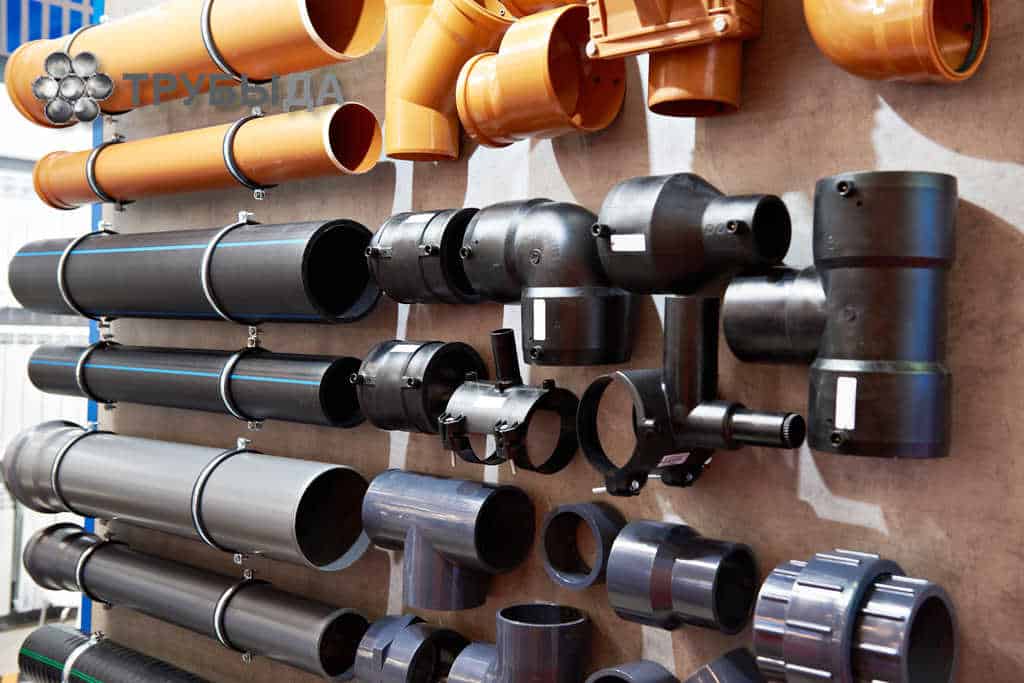

Разновидности канализационных труб и фитингов

В промышленном и гражданском строительстве, при обустройстве инженерных коммуникаций канализационные системы занимают одно из приоритетных направлений. Канализационные трубы и фитинги являются важными составляющими этой структуры. Производители сантехнической продукции предлагают большой ассортимент изделий для сборки канализационной сети.

Разновидности канализационных труб и фитингов

Соединение с помощью резиновой прокладки

Период эксплуатации резинового уплотнителя составляет 8-10 лет, но, учитывая его минимальную стоимость, проблемы при замене не возникнут. Если долго не менять данный элемент, он теряет эластичность, трескается, перестает восстанавливать форму после воздействия нагрузок. В результате на данном участке появится течь. Процесс демонтажа при замене уплотнителя производится по той же схеме, что и установка.

Резиновая манжета характеризуется сложной конфигурацией. Поверхность данного элемента имеет множество выступов, которые проходят по всей длине окружности изделия. Благодаря этому обеспечивается максимальное уплотнение при установке труб. С помощью манжеты предпочтительно выполнять соединение чугунных коммуникаций с раструбом. В данном случае расширение на трубе позволяет легко установить пластиковое изделие.

Чугунная труба с раструбом

Подключение чугунных коммуникаций через резиновый переходник можно выполнить, руководствуясь инструкцией:

Производится очистка металлической трубы от ржавчины, загрязнений. Для этого используют абразивные приспособления (металлическую щетку). В случае когда с внутренней стороны трубы образовались углубления, неровности можно сгладить посредством силиконового герметика. Его наносят и равномерно распределяют

Когда неровности устраняются, излишки материала нужно удалить, причем делать это следует осторожно, иначе деформированные участки вновь очистятся от герметика.
Чтобы резиновый уплотнитель был прочно зафиксирован, перед установкой металлической трубы необходимо нанести на наружную поверхность изделия герметик. После этого нужно сразу установить переходник в трубопровод.
Следует завести пластиковую трубу в раструб чугунного трубопровода

Глубина установки составляет 50-80 мм.

Чугунная труба без раструба

Если по каким-то причинам расширение на срезе коммуникаций отсутствует, подключение все же можно произвести, однако степень его надежности будет ниже, т.к. в данном случае дополнительно используется пластиковый переходник. Инструкция по монтажу трубопровода из разных материалов:

1. Если срез неровный, следует удалить участок трубы вместе с ним. Затем край зачищают.
2. В полость трубы устанавливают резиновую прокладку, предварительно обработав ее наружную сторону силиконовым герметиком.
3. На данном участке выполняется монтаж пластикового переходника в чугунный трубопровод. Конфигурация этого изделия разнится. Пластиковый переходник может быть выполнен в виде колена или иметь форму цилиндра. Его устанавливают в полость чугунной трубы на глубину 50-80 мм.
4. На последнем этапе выполняется установка пластикового трубопровода в предварительно вмонтированный переходник. При этом также следует использовать резиновый уплотнитель. При его установке наружную поверхность обрабатывают силиконовым герметиком.

Назначение канализационных фитингов и материал изготовления

Фитинги являются элементами канализационной системы и предназначены для соединения отдельных деталей в единый трубопровод и подключения к нему сантехнических приборов.

В процессе монтажа может возникнуть ситуация, когда нужно внутриквартирную систему бытовых стоков подключить к чугунному стояку. Для этого используются специальные переходы 110/124 мм. Умывальники и ванны подключаются к общей трубе посредством переходников 110/50 мм.

Для изготовления фасонных частей используются следующие материалы:

• полипропилен;
• полибутилен;
• полиэтилен;
• поливинилхлорид.

Наиболее часто используются изделия из ПВХ и полипропилена (ПП).

Преимущества фитингов из полипропилена

Чаще всего изделия из ПП применяют для внутренних безнапорных канализационных систем.

В магазинах вы найдёте максимальный выбор полипропиленовых фитингов для труб.

Достоинствами материала являются:

• сохранение физических свойств после замерзания среды;
• удобство и простота монтажа;
• возможность транспортировки горячих (65°С) стоков;
• длительный (до 50 лет) срок службы;
• небольшая стоимость (на 20-25% ниже, чем у изделий из ПВХ);
• высокая ударная стойкость.

Определение и применение

Аксонометрическая схема (аксонометрия) – это графическое изображение вентиляционной, отопительной или воздухоохладительной системы в трех плоскостях x,y,z. В отличие от двухмерного чертежа, объемная схема даёт полное представление о расположении вентиляционной системы, и это облегчает монтаж. Она составляет часть проектной документации.

Аксонометрия вентсистемы может быть выполнена в виде ручного чертежа или с помощью современных компьютерных программ.

Технические возможности современного проектирования позволяют составлять подробные схемы в объеме, поворачивать их под разным углом, делать из аксонометрии двухмерные чертежи.

Даже мощный компьютер с чертежной программой не может в полной мере заменить грамотного проектировщика. Только профессионал понимает все тонкости работы системы вентилирования, а компьютер – это просто инструмент.

Размеры

Пластиковые канализационные трубные элементы производят согласно ГОСТ 51613-2000. Габариты ПВХ труб определяются такими показателями, как длина, наружный диаметр, внутренний диаметр раструба, проходной диаметр, толщина стенки. Внешний диаметр предполагает номинальный типоразмер изделия. Пропускная способность зависит от проходного диаметра.

Толщина стенки определяет прочность трубопровода, какую нагрузку способна выдержать трубная конструкция.

По классу прочности классифицируют:

• легкие конструкции SN2 с толщиной стенок менее 2,3 мм способны выдерживать нагрузку до 630 Па;
• средней тяжести SN4 со стенками от 2,5 до 12,3 мм зависимыми от диаметра, справляются с давлением от 600 до 800 Па;
• тяжелые трубы SN8 с толщиной стенок от 3,2 до 15,3 мм, меняющиеся от диаметра, переносят давление от 800 до 1000 Па.

Канализационный трубопровод, способный выдерживать давление до 1,6 МПа изготавливается из непластифицированного ПВХ с толщиной стенок от 0,5 до 1,9 см. Он применяется для прокладки на большую глубину, под автомобильными магистралями, в напорных канализационных системах.

Канализационные трубы подразделяют в зависимости от места установки. Выделяется наружная и внутренняя сточная система. Для обустройства внутренней канализации используют трубы серого цвета. Стандартные размеры диаметра бывают 32, 40, 50, 75, 110 и 160 мм. Толщина стенок не рассчитана на высокую нагрузку, варьируется от 1 до 3,2 мм. Длина может быть 0,3, 0,5, 1, 1,5, 2 и 3 метра.

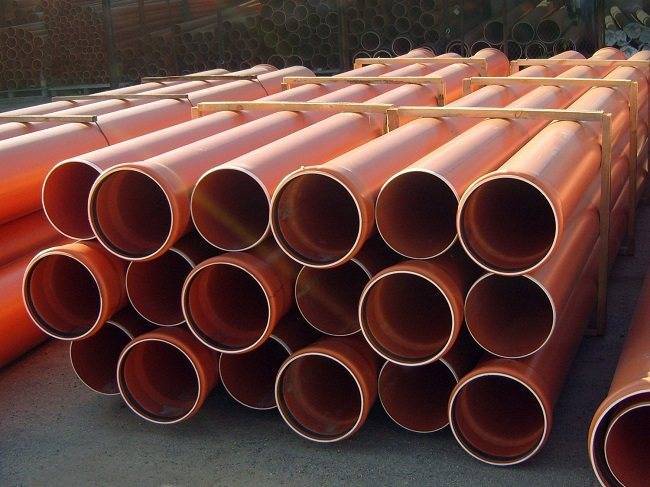

Трубы для внешнего стока отличаются оранжевым цветом. В зависимости от количества сточных вод производят диаметры 110, 125, 160, 200, 250, 300, 400 и 500 мм. Размер стенки начинается от 3 мм, длина меняется от 1,2 до 3 м. Для обустройства городских канализационных систем используют диаметр от 200 мм.

В зависимости от давления, которому подвергаются стенки трубопровода, выделяют напорную и безнапорную канализационную систему. Для внутренней самотечной канализации берут трубы с толщиной стенок от 1,8 до 3 мм. Для уличного трубопровода с безнапорным сливом производят изделия с величиной стенки от 3,2 мм при диаметре 11 см до 1,2 см при внешнем диаметре 50 см.

Напорная канализационная система с насосным оборудованием требует повышенных прочностных характеристик. Пластиковые напорные трубы изготавливают из непластифицированного ПВХ с большей толщиной. В таблице представлены возможные параметры стенки в зависимости от испытываемого давления от 800 Па до 1,6 МПа.

Источник

Место монтажа

После того как будет составлена схема монтажа, на месте определяются, где будет проходить обводка труб водоснабжения. На стенах размечаются точки проходов трубопровода и делаются отверстия.

Проверяется возможность и удобство установки крестовин, для врезки и стыковки различных сантехнических приборов.

Делается разметка точек крепления трубопровода к стенам, а также подготавливается место вывода внутреннего трубопровода наружу помещения.

На участке роются траншеи. Готовится котлован под установку септика.

Выполнив на месте все подготовительные работы, можно приступать к монтажу канализационной системы.

Техника монтажа

Инструмент, необходимый для осуществления монтажа канализации внутри дома:

• перфоратор с набором сверл и долото;
• шуруповерт;
• электродрель;
• болгарка;
• измерительная рулетка;
• маркер или карандаш;
• нож.

Монтаж внутри помещения рекомендуется начинать с подключения дальних объектов — ванной комнаты, туалета. Раскладывается набор деталей в порядке их соединения. Делается тщательный замер, и нарезаются фрагменты труб.

Разрез осуществляется под углом 90°. На отрезанном конце напильником снимается фаска, зачищается наждачной бумагой. Если это не сделать, можно повредить уплотнительную резинку в раструбе. Такой брак обнаружится только при запуске объекта в работу.

Стандартная схема подключения в жилых помещениях предусматривает наличие трех сантехнических магистралей. Это:

• туалет;
• ванная комната;
• кухня.

Диаметром 110 мм подключается туалет. Линия, идущая от него, выполняет роль коллектора. В нее будет производиться врезка из ванной комнаты и туалета.

Поскольку у пластика маленький удельный вес, крепление трубопровода к стенам достаточно делать одним хомутом с саморезом.

После завершения внутренней разводки ведется сборка наружной магистрали. Начинается монтаж от дома к септику. Трубы укладываются раструбом к приемному коллектору.

При сборке наружной магистрали необходимо строго выдерживать угол наклона, чтобы избежать застоя жидкости в канализации. Рекомендуемый уклон — 2-15 см на 1 пог. м.

Источник http://stroyusnulya.com/fitingi-dlya-kanalizatsii-vidy-razmery-sposoby-montazha.html

Источник https://trubyda.ru/kanalizacionnye/truby-i-fitingi-vidy-razmery

Источник

Источник

Применение пластиковых изделий в канализационных коммуникациях

Для обустройства канализационных систем используются трубы и фитинги из таких материалов как ПВХ (поливинилхлорид), ПЭ (полиэтилен) и ПН (полипропилен). В отличие от стальных и чугунных изделий, которые соединяются с помощью сварки, монтировать пластиковые трубы значительно проще, поскольку их стыковка не требует специального оборудования.

К преимуществам пластиковых фитингов канализации относится:

• низкий вес, что облегчает их транспортировку и монтаж;
• длительный срок службы – эксплуатационный ресурс полимерного трубопровода доходит до 50 лет, что достигается за счет полной устойчивости материала к коррозии и химически агрессивным веществам;
• широкий температурный режим – пластиковая канализация из ПВХ может использоваться для отвода горячих стоков температурой до 95 градусов;
• обширный сортамент фитингов, разные формы и размеры которых позволяют сформировать канализационный трубопровод любой конфигурации.

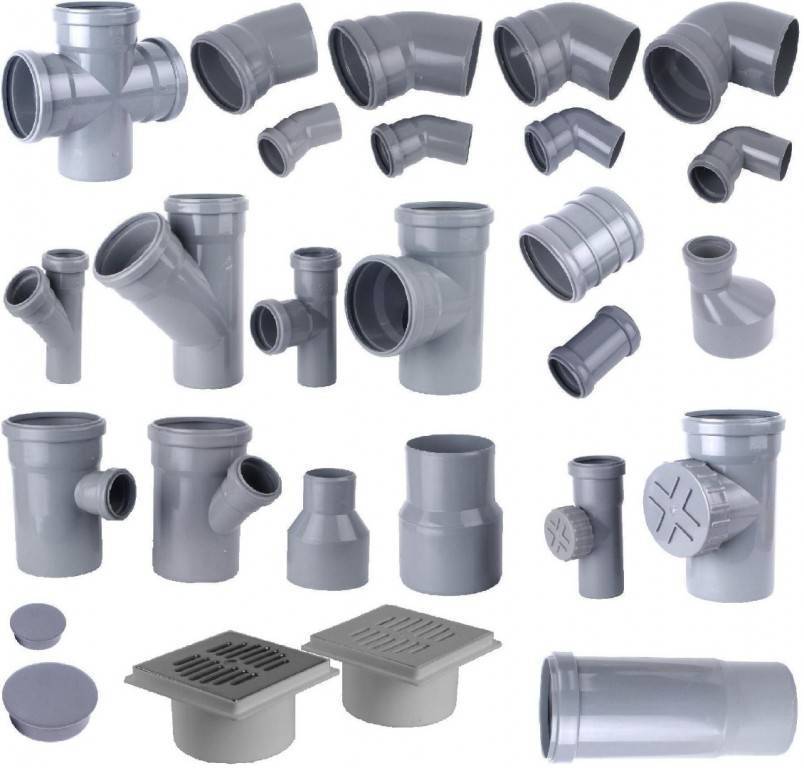

Сортамент фасонных изделий для канализационных систем

ПВХ фитинги представляют собой фасонные элементы, использующиеся для соединения отдельных труб между собой, а также для подключения к трубопроводу запорно-регулирующей арматуры. Фитинги для канализации имеют размеры, соответствующие диаметру представленных на рынке труб.

Согласно положениям ГОСТ №21.604 “Водоснабжения и канализация“, для укладки внутренней канализации необходимо использовать следующие размеры ПВХ труб:

• сливная труба ванны – диаметр 40 мм (укладывается с уклоном 1:30);
• душ – диаметр 40 мм (уклон 1:48);
• унитаз – диаметр 110 мм (уклон 1:20);
• раковина – диаметр 40 мм (уклон 1:12);
• биде – диаметр 40 мм (уклон 1:20);
• мойка – диаметр 40 мм (уклон 1:36);
• комбинированный слив на душ, ванну и мойку – диаметр 50 мм (уклон 1:48);
• центральный стояк – диаметр 110 мм;
• отводы от центрального стояка – 60 мм.

Трубы большого диаметра для наружной канализации

Для монтажа наружных коммуникаций нужно применять трубы диаметром 160-200 мм. Канализационные трубы и фитинги из ПВХ подбираются так, чтобы их размеры соответствовали друг другу.

Классификация канализационных фитингов

Разнообразие соединительных элементов, используемых для монтажа трубопроводов, классифицируется по двум параметрам – сфере применения и способу соединения. Согласно сфере применения конструкции делятся на фитинги, предназначенные для монтажа внутренней канализации, и изделия для наружных систем.

В зависимости от способа соединения канализационные фитинги классифицируются на:

• раструбные (внутри пластиковой конструкции установленно резиновое уплотнительное кольцо), которое обеспечивает прочную фиксацию трубы и герметичность всей системы;
• под склеивание, без уплотнительного кольца.

Раструбное соединения канализационных труб

В плане надежности и долговечности соединения выигрывают клеевые фитинги, поскольку резиновое уплотнение в процессе эксплуатации может потерять эластичность и сжаться, вследствие чего между стенками соединенных конструкций образуется зазор, являющийся причиной протечек.

В качестве клея для монтажа ПВХ канализации применяются составы на основе смеси из поливинилхлорида и тетрагидрофурана, которые после отвердевания образуют материал по эксплуатационным характеристикам аналогичный пластику, из которого изготовлены сами трубы.

Проверенные клеевые составы для монтажа полимерных трубопроводов – “Тангит”, “Винилит”, “Феникс” и “Маркс”, действующий ВСН 35-86 “Инструкция по монтажу пластмассовых труб” рекомендует использовать клей “ГИПК-127“.

Правила и технология крепления

Установка держателей канализационного трубопровода требует соблюдения определенных правил монтажа крепежей и технологических условий.

• Места крепления определяют непосредственно около раструбовых соединений, ответвлений, чтобы усилить жесткость трубопровода (на фото).
• Установку неподвижных креплений чередуют с плавающими. При этом учитывают, что между жесткими крепежными узлами правила допускают размещение не более двух подвижных компенсирующих соединений.
• Дистанция и расстояние между жесткими и подвижными держателями также должны соответствовать нормативам. Так, жесткие опоры на полипропиленовые трубы диаметром 110 мм крепятся на расстоянии не более 2 м., плавающие – на дистанции не более 10 диаметров отвода.
• На горизонтальных участках канализации уклон должен быть 20 мм на каждый метр коммуникации.

К стене

Монтаж креплений производят в следующей последовательности.

1. Используя схему разводки, размечают на стене точки фиксации с учетом технологических требований.
2. Монтаж начинают с нижней части стояка, где устанавливают неподвижную опору. Последующие крепежи выполняют с таким расчетом, чтобы обеспечить соосность и вертикальность всех сегментов.
3. Когда стояк смонтирован правильно, его отклонение от вертикальной оси не должно быть более 2 мм на одном метре трубы.
4. Дальнейшая фиксация трубопровода к поверхности стены производится хомутами либо клипсами (если сечение отводов не превышает 50 мм).

1. Пластиковые и металлические хомуты крепятся посредством самореза или металлической шпильки с шагом крепления для полипропиленовых отводов — 2 м., металлопластиковых – 1,5 м., стальных – 1 м.
2. В ответственных местах, где располагаются тяжелые элементы системы, используются опоры жесткого типа.
3. Для обеспечения отступов от стены труб сточных применяются кронштейны.

К потолку

Монтаж канализационных отводов по потолку производится в подвальных помещениях и осуществляется такими же способами.

Особенностями являются:

• Фиксация хомутов с помощью анкеров.
• Использование в основном плавающих опор.
• Применение подвесного крепежа с ремешком.
• Минимальное расстояние между держателями.

К полу

Как правило, чугунные канализационные трубы непосредственно к полу не крепятся. Полимерные в отличие от них, могут деформироваться, провисать, что повлияет на уклон. Если нет возможности присоединить их к стене, крепят к полу с применением пластиковых клипс и оцинкованных саморезов.

Согласно строительным нормам прокладка канализационных отводов в полу жилых и административных помещений не допускается. В других местах её проводить по полу возможно, используя скрытую разводку в бетонной стяжке.

Установка сточных труб по полу практикуется в банях, где они выводят стоки в дренажные ямы.

В подвале

Подвал относится к неотапливаемым помещениям. Здесь наблюдается высокая разница температур и проблема теплового расширения требует своего разрешения. Неподвижные опоры в подвалах и технических подпольях зданий чередуют с плавающим крепежом.

Крепления приходится зачастую делать по полу и к потолку, для этого используют их различные виды: хомуты со шпильками, подвесы с перфолентами, пластмассовые держатели с оцинкованными саморезами.
