Шаг 1: Фундамент под каркасный дом
Дом на каркасе — легкое сооружение, не требующее мощного заглубленного фундамента. Несущая способность свайных или ленточных оснований с заложением до 50 см достаточна, чтобы обеспечить восприятие и передачу грунтам нагрузки от строения.
Свайные фундаменты — заглубленные в землю стержни из бетона, железобетона или металла. Их достоинства:
- быстрый монтаж;
- небольшой объем земляных работ или даже их отсутствие;
- короткий промежуток между окончанием установки фундаментов и дальнейшим монтажом конструкций.
Исключение — устройство монолитных свай и ростверка. Здесь нужно подождать до набора бетоном прочности. Обычно это занимает 1-2 недели. Поскольку нагрузка будет увеличиваться постепенно, не обязательно дожидаться нормативного срока в 28 суток, чтобы приступить к монтажу каркаса.
Металлические сваи вкручивают ручным или механизированным буровым оборудованием. Готовые бетонные анкеры погружают в проделанные скважины забивной или вдавливающей техникой. Строительство таких фундаментов занимает 1-3 дня, выполняется специализированными организациями.
Монолитные буронабивные сваи можно изготовить самостоятельно. Применяют бетон марки не ниже М 200. Для опалубки используют скрученный трубкой рубероид. Его помещают в отверстие, устанавливают внутрь арматурный каркас из 3-4 стержней. Заливают в полость конструкции раствор, послойно уплотняя виброинструментом.
По верху свай на оголовки монтируют несущие ригели из металла, бетона или дерева. В этом случае подполье остается открытым.
Свайный фундамент с висячим железобетонным ростверком.
Ростверк соединяет отдельные сваи в жесткую устойчивую систему. Может быть:
- висячим;
- наземным;
- заглубленным.
В последнем случае это аналог ленточного фундамента мелкого заложения. Его устраивают из монолитного железобетона по периметру дома и под несущие перегородки. Котлован выкапывают на глубину 30-50 см, отсыпают песком и щебнем.
На подушку устанавливают опалубку. Внутрь помещают стальные каркасы, которые жестко завязывают с выпусками арматуры свай. Для крепления нижнего обвязочного бруса заранее подготавливают металлические шпильки диаметром 12 мм с резьбой. Их приваривают или прикручивают проволокой к стержням каркаса через каждые 150-200 см по длине ростверка. Крепежи должны располагаться на расстоянии не более 30 см от углов фундамента и выступать над верхней гранью конструкции на 13-15 см.
Устройство заглубленного ростверка.
Предварительно на опалубке размечают места установки стоек, чтобы они не совпали с крепежом для горизонтального бруса.
Поверхность основания обрабатывают гидроизоляционной мастикой, укладывают 2-3 слоя рубероида или другого влагозащитного материала.
Ленточный монолитный фундамент устраивают похожим образом. Если основание — плита, бетон заливают на всю площадь дома с выступом за периметр на 20 см. Толщина конструкции — 10-20 см, армирование — сварными сетками.
Плитный фундамент — практически готовое основание под полы
Особое внимание нужно уделить утеплению. Используют плиты пенополистирола, которые укладывают на щебеночную подготовку
Они не боятся влаги, не гниют, сохраняют теплоизоляционные свойства в течение 50 лет.
При бетонировании монолитных плит для подвода коммуникаций монтируют гильзы. Они обеспечивают доступ при прокладке труб водопровода или канализации. Подземные проходы нужно оборудовать заранее, иначе потом провести каналы будет очень сложно.
В наземных и мелкозаглубленных фундаментах установка гильз нужна для вентиляции подпольного пространства. В каркасных сооружениях это очень важный момент, которым нельзя пренебрегать. Вытяжки снижают влажность воздуха, губительно действующую на деревянные конструкции.
Выбор типа крыши в каркасном доме
Рисунок 2. Каркасный дом с двухскатной крышей. Строительство в дк «Борки». Индивидуальный проект. На первом этапе строительства кровли каркасного дома выбирают ее тип. В каркасно-щитовых зданиях применяют простые, недорогие конструкции: плоская, односкатная, двухскатная, ломаная, вальмовая. Можно оборудовать крышу и более сложной формы: многощипцовую, коническую или шпилеобразную. Но эти варианты намного дороже и сложнее в монтаже.
Разные типы конструкции отличаются по прочности, удобству, виду, сложности монтажа и обслуживания.
Плоская
Такая форма самая дешевая и простая в монтаже, ее проще всего сделать самостоятельно. Но в частном строительстве ее практически не применяют. Это связано со сложностью обслуживания плоской кровли. На ровной поверхности задерживается снег, остаются лужи после дождя. Ее нужно регулярно очищать, чтобы не допустить протекания кровельных материалов.
Плоские крыши не позволяют оборудовать чердак, который служит дополнительной теплой зоной и защищает перекрытия от протекания влаги внутрь дома. Обычно их делают для нежилых зданий. При этом выполняют хотя бы минимальный уклон в 2-3° по отношению к горизонту.
Односкатная
Это надежный, простой в монтаже, недорогой тип конструкции. Односкатная крыша выдерживает значительные ветровые нагрузки, по ней легко скатывается снег, град, вода. Для оборудования одного ската нужен минимальный объем комплектующих, а монтажные работы выполняются очень быстро.
Односкатный вариант подходит для компактных зданий, занимающих небольшую площадь в плане. При очень большой поверхности ската и сильных снегопадах зимой крепления могут обрушиться из-за значительного увеличения давления на перекрытия.
Двухскатная

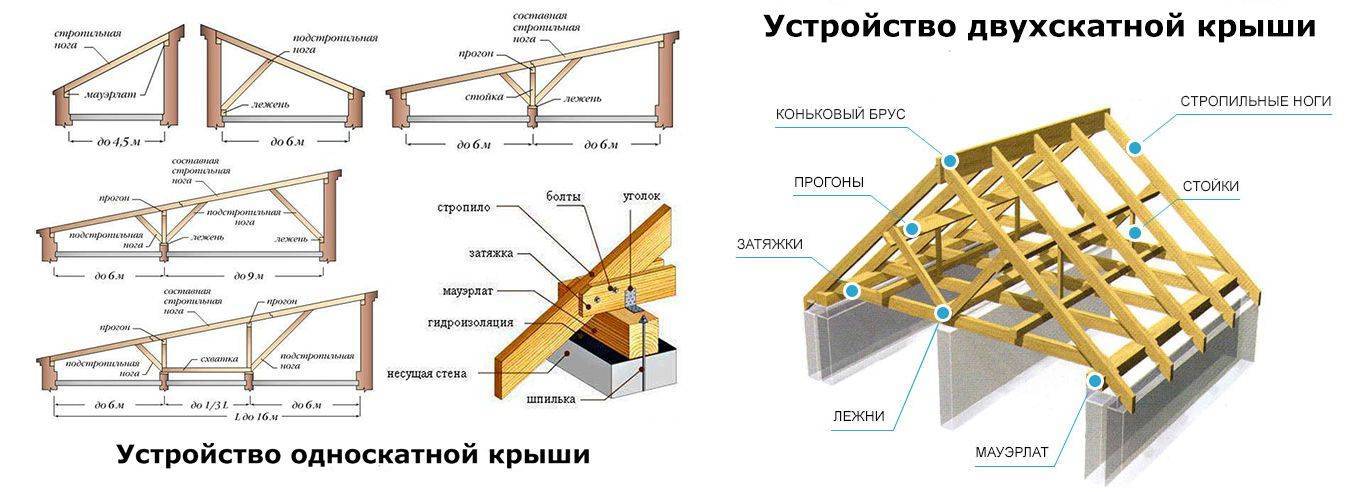

Рисунок 3. Схема двухскатной крыши каркасного дома Двухскатная крыша каркасного дома встречается на практике чаще всего. Она незначительно сложнее односкатной, но имеет множество плюсов. Это высокая прочность, устойчивость к ветровым и снеговым нагрузкам, функциональность. Такая форма позволяет регулировать угол наклона, поэтому снег не задерживается на здании, а легко соскальзывает вниз под собственным весом.
Кровля с двумя скатами отличается привлекательным, необычным видом, сочетается с разными архитектурными стилями. Пространство под двускатной кровлей приспосабливают под служебное или жилое помещение (мансарду).
Ломаная (мансардная)
Вариант с двумя скатами с изломом наиболее удобен для устройства мансарды – дополнительного жилого помещения в чердачном пространстве. Такие дома относят к полутораэтажным. У ломаной кровли оригинальный, красивый вид. Она хорошо выдерживает давление от осадков.
Среди минусов ломаной конструкции значительный расход строительных материалов, необходимость качественной теплоизоляции поверхности и устройства эффективной системы вентиляции. Без этого кровля станет источником значительных потерь тепла из дома, а деревянные стропила быстро отсыреют, прогниют и утратят прочность.
Вальмовая
Особенность такой формы – наличие конька и четырех скатов. Ее легко узнать по внешнему виду, такой дом выглядит аккуратным, визуально кажется не очень высоким. Расположенные с более длинной стороны дома скаты имеют трапециевидную форму, а торцевые (вальмы) – треугольную. В традиционном варианте вальмы идут от самого конька до карниза. Также встречаются подвиды вальмовой кровли: полувальмовая или шатровая.
Вальмовая конструкция очень прочная, жесткая, устойчивая к деформации. На ней практически не задерживаются осадки, она выдерживает любой ветер. Расположенные со всех четырех сторон свесы надежно защищает верхние углы здания от протекания, что увеличивает их срок службы.
Недостаток этой формы – более высокая цена, чем у двухскатных или односкатных вариантов, сложный монтаж. Построить вальмовую крышу каркасного дома своими руками можно только при наличии опыта. Кроме того, здесь совсем небольшое чердачное пространство. Окна на чердаке можно сделать только мансардного типа. Места их установки требуют более тщательной изоляции, чем для обычных торцевых окон, иначе возможно протекание крыши.

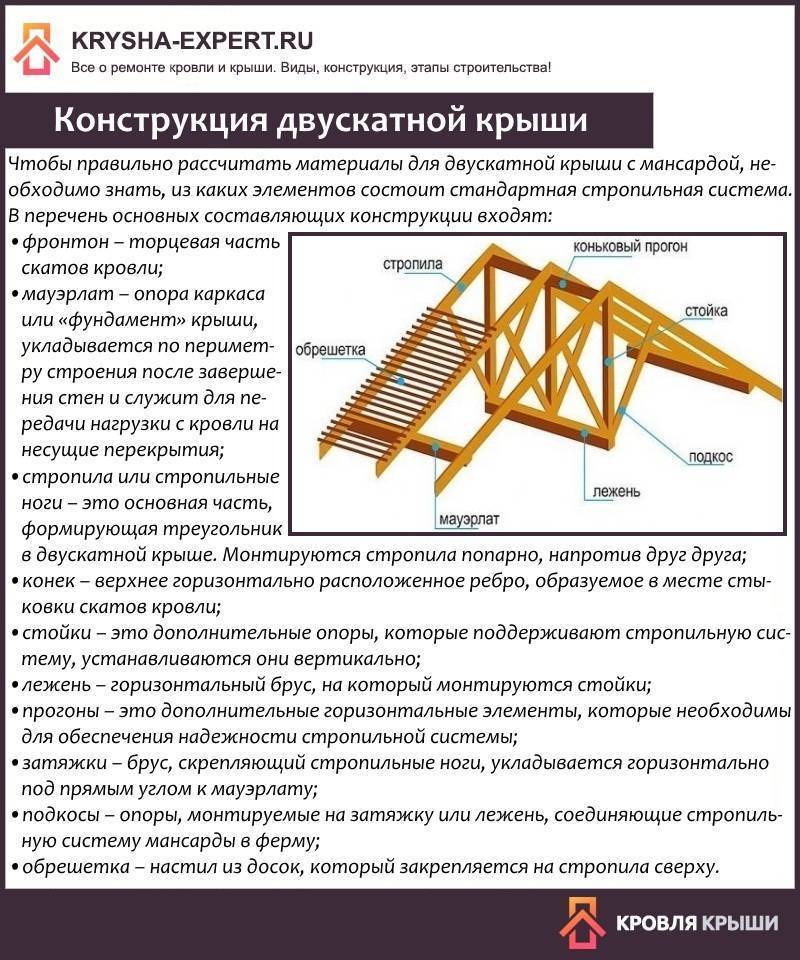

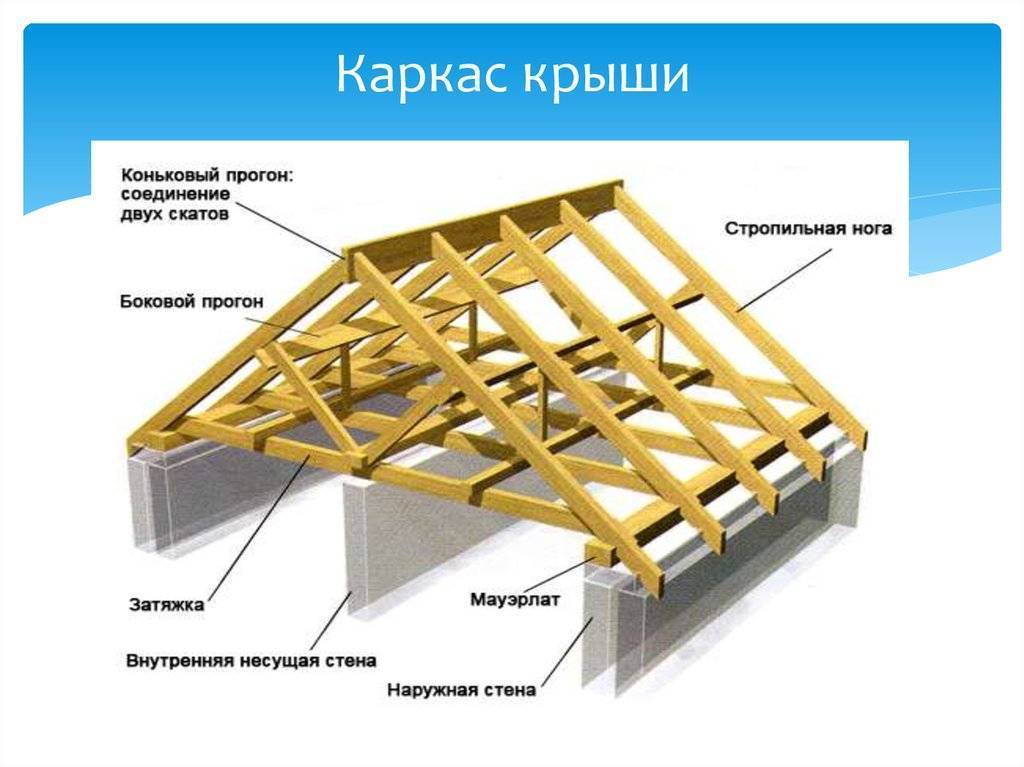

Основные элементы, из которых состоит каркас двухскатной крыши

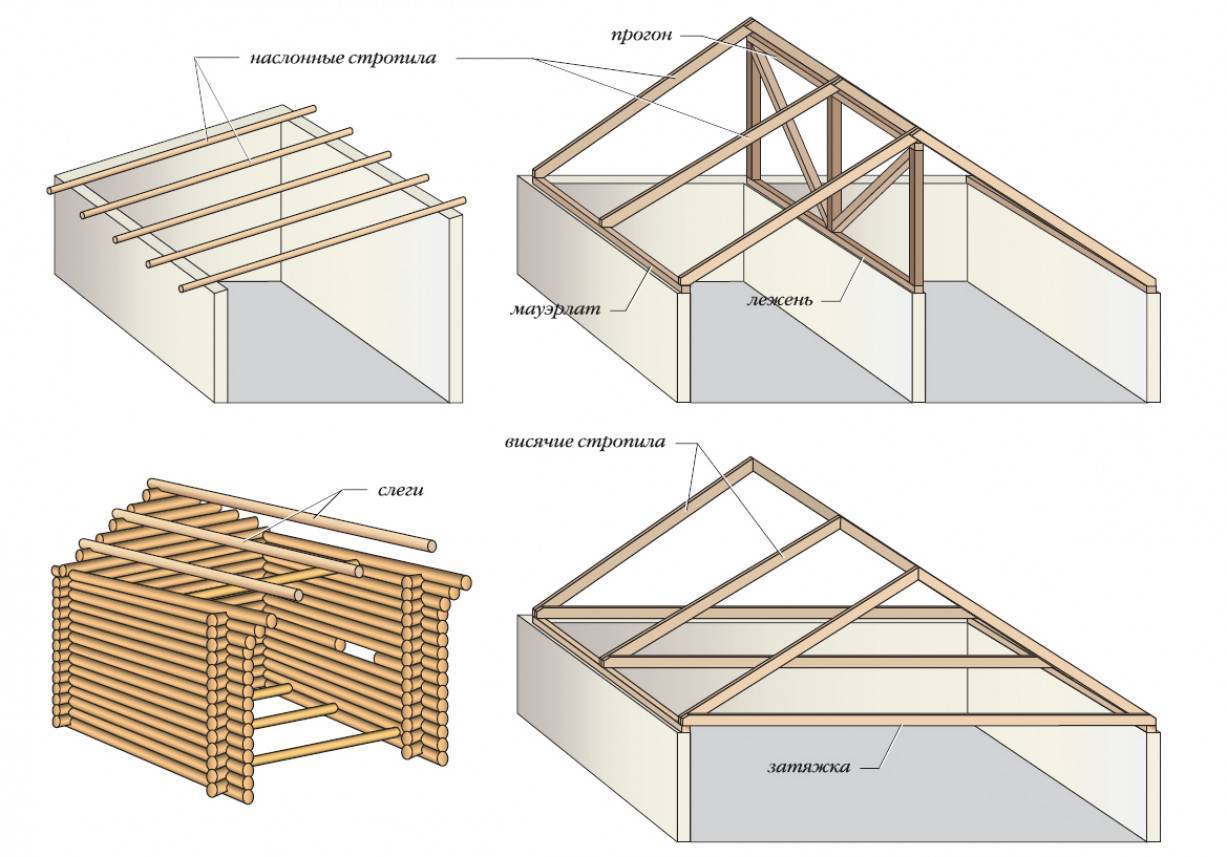

Стропильная система двухскатной крыши под строительство дома из бруса состоит из: стропильной ноги, мауэрлат, кобылки, конька, подкосов, стоек и обрешетки. Для того, чтобы собрать крышу своими руками, нужно представлять конструкцию полностью. Подробнее о каждом элементе поговорим ниже.
Мауэрлат
Мауэрлат в каркасе двухскатной крыши
Мауэрлат- это основная несущая часть конструкции каркаса двускатной крыши. Состоит она из бруса, располагающегося по всему периметру дома, на несущих стенах. Под строительство дома из клееного бруса или другого вида пиломатериалов крепится при помощи привязки и металлических скоб.
Через мауэрлат нагрузка со всей стропильной системы переходит на несущие стены дома. Размер мауэрлата для деревянного дома подойдет 100х100 мм или 150х150 мм. Используют для этого узла хвойные породы древесины. Перед укладкой брус обрабатывают антисептиком и гидроизолируют при помощи битумной ленты.
Стропильная нога
Из стропильных ног собирается основной контур будущей крыши. Для каркаса крыши деревянного дома используют материал сечением 50х150 или 100х150 мм. Укладываются стропильные ноги в форме треугольника. На стропильных ногах держится вся система, и от качества материала зависит, выдержит ли крыша ветровые и снежные нагрузки.
Вес всей конструкции крыши через ноги передается на мауэрлат. Стропильные ноги монтируют с шагом 60-120 см, в зависимости от тяжести и крепления будущей кровли. Чем она тяжелее, тем чаще шаг монтажа ног стропильной системы.
Конек
Конек — это соединительная балка двух стропильных частей ската в верхней части. Он монтируется строго горизонтально на соединении ног.
Для деревянной двускатной крыши в качестве конька используют брус сечением 100х100 мм. Его предварительно обрабатывают антисептиком.
Кобылка
Кобылка в стропильной системе
Кобылка — это элемент, который играет роль свеса крыши. Эту часть крепят к стропильной ноге, если ее длины не хватит для формирования свеса минимум 200 мм. Если стропильной ноги хватит, то можно не монтировать кобылку.
Для монтажа используются доски меньшего размера и сечения, чем ноги. Кобылка делает монтаж каркаса проще, так как балки для ног уже не нужны большой длины. Если крыша собирается своими руками, то специалисты рекомендуют выбрать именно такой вариант.
Лежень
Это брус, который располагают на внутренних несущих стенах сруба горизонтально. На лежень приходиться основная нагрузка от стоек стропильной системы, а он передает ее несущей стене.
В монтаже используется материал сечением в 100х100-150х150 мм.
Стойки
Стойки крепятся вертикально от конька к внутренней несущей стене. Для их изготовления используют материал сечением 100х100-150х150 мм после расчетов. В стропильной системе они играют роль перераспределения нагрузки от конька к несущей стене.
Затяжки
Затяжки, соединенные с ногами каркаса, имеют форму треугольника. Это крепежный элемент в системе. Именно благодаря затяжкам ноги не разбегаются в разные стороны под давлением конструкции и кровли.
Подкосы
Подкосы состоят из кусочков досок, монтированных под углом. С помощью подкосов нагрузка от стропильных ног перераспределяется к несущим стенам. В соединении с затяжками подкосы образуют фермы. Ферма состоит из нескольких подкосов и одной затяжки. Используют фермы для передачи нагрузки, если пролеты слишком большие.
Обрешетка
Устройство обрешетки крыши
Если кровля будет рулонная, например битумная, то вместо досок в качестве обрешетки используют листы фанеры или OSB. Так подложка под кровлю приобретает жесткую и ровную поверхность, по которой легко раскатать тот же рубероид.
Все перечисленные части каркаса двухскатной конструкции перед монтажом просушивают и обрабатывают антисептическими пропитками, делать это можно своими руками. В противном случае стропильная система быстро загниет.
Сложные архитектурные решения
К самым сложным конструкциям относят: куполообразные, конические, сводчатые и комбинированные крыши. Их используют при строительстве жилых зданий, храмов и реставрации объектов культурного наследия. Ими украшают небольшие объекты – башни, эркеры, беседки. Для сложных архитектурных решений трудно подобрать кровельный материал (подходят не все).
Купольная и коническая форма
Самая сложная и затратная технология (необходимы специальные опорные элементы для поддержания купола). Но такая конструкция позволяет получить удивительно красивый внешний вид. Установка окон в такой конструкции исключена.
Сводчатые крыши
Такие крыши похожи на арки – полукруг над домом (используют изогнутый профиль). Обычно сводчатые конструкции применяют как навес над строением (например, беседкой).
Комбинированные крыши
Применяются при строительстве больших частных домов сложной формы. Для создания комбинированной крыши применяют различные современные технологии (описанные выше). При планировании необходимо тщательно продумать будущий дизайн, чтобы каждый элемент гармонировал с другими и получился цельный образ. Такие дома, при грамотном подходе, становятся похожи на замки.Обращайтесь в : наши специалисты имеют большой опыт кровельных работ и соответствующую квалификацию. Качественно выполним любой проект: беремся за возведение скатной кровли любого вида! Работаем в Липецке и по области. Возможен выезд в соседние регионы. Фотогалерея скатных крыш
Основные достоинства односкатных крыш
Односкатные кровельные системы подкупают своей понятностью, простотой расчетов и монтажа
- Материалов для односкатной стропильной системы, тем более, если она возводится над небольшой хозяйственной пристройкой, потребуется совсем немного.
- Самой «жесткой» плоской фигурой является треугольник. Именно он лежит в основе практически любой стропильной системы. В односкатной системе этот треугольник – прямоугольный, что существенно упрощает проведение расчетов, так как все геометрические соотношения известны каждому, кто заканчивал среднюю школу. Но эта простота никак не сказывается на прочности и надежности всей конструкции.
- Даже если ведущий самостоятельное строительство владелец участка ни разу ранее не сталкивался с возведением крыши, монтаж односкатной стропильной системы не должен вызвать у него чрезмерных трудностей – он достаточно понятен, не столь сложен. Нередко, при перекрытии небольших хозпостроек или иных придомовых сооружений вполне возможно обойтись не то что без вызова бригады специалистов, но даже и без приглашения помощников.
- При возведении конструкции крыши всегда важна скорость проведения работ, естественно, без потери качества – хочется как можно быстрей обезопасить строение от капризов погоды. По этому параметру односкатная крыша однозначно является «лидером» — в ее конструкции практически нет сложных соединительных узлов, забирающих массу времени и требующих высокоточной подгонки.
Насколько существенны недостатки односкатной стропильной системы? Увы, они есть, и с ними тоже приходится считаться:
Чердака при односкатной кровле или не предполагается вовсе, или он получается настолько маленьким, что о его широкой функциональности приходится забыть.
В подавляющем большинстве случаев односкатная крыша не предполагает наличия «полезного» чердачного помещения
- Исходя из первого пункта – есть определенные сложности в обеспечении достаточной термоизоляции расположенных под односкатной крышей помещений. Хотя, конечно, это можно исправить – ничто не мешает утеплить сам скат кровли или же расположить под стропильной системой утепленное чердачное перекрытие.
- Односкатные крыши, как правило, делаются с небольшим уклоном, до 25÷30 градусов. Это влечет за собой два последствия. Во-первых, не все виды кровельных покрытий подойдут для таких условий. Во-вторых, резко возрастает значимость потенциальной снеговой нагрузки, что следует обязательно учесть при проведен расчетов системы. Но зато при таких уклонах значительно снижается влияние ветрового давления на кровлю, особенно если правильно расположить скат – в наветренную сторону, в соответствии с преобладающими ветрами на данном участке местности.
В сети можно отыскать немало проектов жилых домов, в которых основной акцент делается именно на односкатную системы крыши
Еще один недостаток, пожалуй, можно отнести к очень условным и субъективным – это внешний вид односкатной крыши. Он может не прийтись по душе любителям архитектурных изысков, дескать, очень упрощает облик постройки. На это тоже можно возразить. Первое – простота системы и экономичность возведения часто играют все же решающую роль при строительстве подсобных сооружений. А втрое – если посмотреть обзор проектов жилых домов, то можно встретить очень интересные дизайнерские варианты, в которых упор сделан именно на односкатной крыше. Так что, как говорится, о вкусах не спорят.
Главными элементами стропильных металлических ферм являются:
- нижний, верхний пояса – образуют контур;
- собранная на основе раскосов и стоек решетка.
Кроме стропильных, бывают также подстропильные. Они служат опорами несущих конструкций и перекрытий в тех случаях, когда расстояние между колоннами больше шага балок или колонны имеют неодинаковый шаг.
Крепкий каркас – залог крепкого дома
Возможны две схемы строительства каркасного дома:
- сооружение стены на полу и последующая ее установка в вертикальном положении;
- сборка всех элементов сразу на месте.
Первый способ обычно используется на заводах по производству модулей каркасно-щитовых домов. В некоторых случаях сборка на полу легче, чем сразу на месте, но получившаяся конструкция будет иметь немалый вес, поэтому для ее поднятия и установки понадобиться несколько человек.
Собирать элементы сразу вертикально может даже один человек. Такой способ медленнее, но поможет избежать неточности в размерах – детали собираются «по-месту».
Для расчета шага существуют специальные формулы, в которых учитывается нагрузка на конструкцию. Но на практике чаще всего шаг между стойками зависит от ширины утеплителя. Расстояние между ними должно быть на несколько сантиметров меньше утеплителя. Это обеспечит плотное прилегание к стойкам и сохранение тепла.
Есть два варианта сборки каркаса: на саморезы или на гвозди.
В зависимости от типа наружной обшивки, делают постоянные или временные укосы. Если наружная часть будет обшиваться листовым материалом с достаточной прочностью – она придаст дополнительную жесткость конструкции и постоянный укос не потребуется.
Если отделочный материал будет наборным – сайдинг или вагонка, то потребуется установка постоянных укосов.
Особого внимания требует монтаж угловых стоек. Технология проста, но просто установленный вертикальный брус может промерзать. Поэтому в строительстве каркасных домов используется теплый угол.
Если используется пиломатериал меньшего сечения или хозяева дополнительно хотят утеплить угловые элементы, то возможно несколько вариантов:
- Для увеличения толщины к угловым стойкам прибивают две доски глубиной равной глубине стойки и шириной 5 см. После внешней отделки на угол набивается специальный наличник, который обеспечивает воздушный зазор между углом и доской наличника. Это позволит снизить теплопотери.
- Перед началом внешней обшивки монтируется контр-обрешётка которая будет удерживать гидроизоляцию. Обычно используется брус 5х5 или 5х4 см. 5 см – оптимальный размер для вентиляционного зазора между стеной и отделочным материалом. К контр-обрешётке крепится выбранный материал – вагонка, сайдинг, имитация бруса.
Шаг № 3 Фундамент под каркасный дом
Под каркасный дом можно использовать практически любой тип фундамента. Все будет зависеть от того, какой тип грунта на Вашем участке и сколько готовы на него потратить времени сил и денег.
Утепленная шведская плита
Утепленная шведская плита (УШП) — один из самых дорогих вариантов. Но дает ряд преимуществ:
- Нет необходимости обустраивать обвязку и цокольное перекрытие;
- Полы будут значительно жестче нежели деревянные;
- Не требует дополнительного усиления под тяжелые предметы интерьера (камин);
- Может использоваться как теплоаккумулятор;
- Возможность повторного строительства на этом фундаменте из более тяжелых строительных материалов;
- Подходит почти под все виды грунтов;
Мелкозаглубленный ленточный фундамент
Мелкозаглубленный ленточный фундамент — популярный вид фундаментов в частном домостроении. Считается более экономным вариантом заглубленного ленточного фундамента. Отличается простотой устройства и низкой стоимостью, не требует больших земельных работ и потребуется меньшее количество бетона.
Столбчатый фундамент (ТИСЭ)
Столбчатый фундамент (ТИСЭ) — бюджетный вариант также используется довольно часто. К тому же он легче в исполнении. Зачастую его применяют там где нельзя применять мелкозаглубленный ленточный фундамент, а заглубленная лента не вписывается в бюджет строительства.
Свайно-винтовой фундамент
Свайно-винтовой фундамент применяется в основном для лёгких конструкций из дерева (брус, бревно, каркасные дома). Основными его преимуществами являются скорость возведения (обычно не больше 2х дней). Причем после монтажа такого фундамента, можно сразу приступить к дальнейшему строительству. Стоимость такого фундамента низкая даже если его заказывать в компании. Такой фундамент подходит для сложных грунтов, кроме скалистых.
Фундамент на забивных сваях
Есть еще вариант фундамента на забивных сваях. Надежная основа средней ценовой категории, но к сожалении своими руками его не сделать, нужна сваебойная установка.
Ростверк и обвязка фундамента
Теперь нам надо подготовить основу под стены дома. В случае с монолитной плитой и ленточным фундаментом, на него укладывается лежень из доски и закрепляется. Но перед этим необходимо сделать подложку между бетоном и деревом из рубероида желательно в 2 слоя. Крепить лежень можно либо на заранее установленные (до заливки фундамента) шпильки, либо на анкера, которые можно установить после высыхания бетона.
Укладка лежня на ленточный фундаментРостверк на столбчатый фундамент
Свайно — винтовой фундамент можно обвязать швеллером. Но с учетом его стоимости выйдет это не дешево.
Обвязка свайно-винтового фундамента
Есть более практичный вариант обвязки брусом или еще лучше с троенной доской. В этом случае надо учитывать что расстояние свай не должно превышать 3 метра (а желательно делать его меньше) чтобы не допустить провисание обвязки.
Обвязка из 3-х досок
Такой способ также подойдет и для забивных свай и для столбчатого фундамента. К тому же такой обвязке не потребуется лежень (это незначительный плюс). К свайно-винтовому и к забивным сваям обвязка прикручивается к металлическому оголовку на сантехнические болты, а к столбчатому фундаменту на шпильки заранее в них установленные. Доски на обвязку лучше брать из сосны. И обязательно покрыть их антисептиком.
Любая конструкция элементов дома требует расчетов, а фундамент как основа тем более. Какой бы Вы фундамент не выбрали, необходимо убедится в целесообразности применения его на Вашем участке, учитывая особенности грунтов, глубины промерзания в Вашем регионе. Произвести расчет несущей способности исходя из веса дома ( используемых строительных материалов, количества проживающих и его размеров), учесть снеговую нагрузку.
Верхняя обвязка и перекрытие
Верхняя обвязка, как правило, изготавливается из 2 досок. Толщина их не менее 38 мм, а ширина равна высоте сечения каркасных стоек. Нижняя доска прибивается к каждой из опор. Стыки можно делать только над стойками.
Верхняя доска крепится к нижней, но со смещением стыков на ширину одного шага между стойками. В углах и сопряжениях стен все ряды обвязки должны перекрывать друг друга.
Если все-таки стыки нижних досок невозможно сделать над опорой, используются усиливающие стальные накладки.
Балки межэтажных перекрытий крепятся к верхней обвязке каркаса встык с помощью кронштейнов. По торцам устанавливается фасадная обвязочная доска так, чтобы ее поверхность находилась в одной плоскости с наружной поверхностью стены. В качестве крепежа используются гвозди, саморезы применять не рекомендуется.
