Каркасная баня своими руками

Обустройство крыши

Кровля бани изготавливается из тех же досок с сечением 150×50 мм. При этом стропильную систему вы можете собрать на земле и уже в готовом виде установить её на верхнюю обвязку. Но прежде вам нужно будет установить и закрепить поверх обвязки специальный брус (мауэрлат), используемый в качестве несущего основания возводимой крыши.

Виды обрешетки После того как вы установите стропильную систему – можно будет перейти к обустройству обрешётки, изготавливаемой из досок толщиной в 20 см. По завершении застилки обрешётки (которая ведётся обычно, начиная от конька), можно будет перейти к укладке выбранного вами кровельного покрытия.

Строим стены

Строительству стен каркасной бани следует уделить особое внимание. Учитывая то, что обогрев помещений происходит периодически, стены должны быть спроектированы таким образом, чтобы:

• предотвратить теплопотери;
• позволить быстро обогреть пространство.

Монтаж стен может происходить в двух вариантах:

• устройством прямо на фундаменте (на полу);
• поднятием и установкой готовых стеновых конструкций.

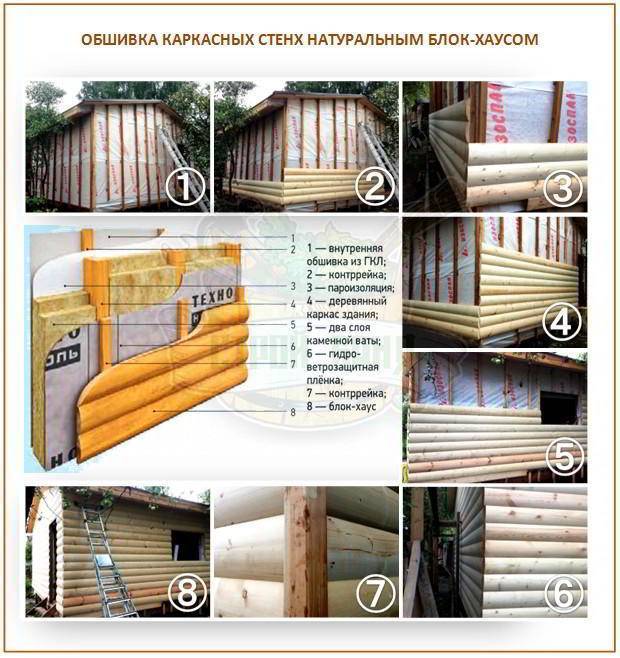

Вне зависимости от способа монтирования, состав пирога стен каркасной бани включает в себя следующие элементы:

1. внутренняя декоративная обшивка;
2. слой пароизоляции и гидроизоляции;
3. утеплитель;
4. слой ветрозащиты и гидроизоляции;
5. внешняя обшивка стен;
6. внешняя фасадная обшивка.

Внимание! При строительстве стен непосредственно на обвязке следует отталкиваться от ширины листов обшивки. Чаще всего таким материалом служат листы ОСП с размерами 1220*2440

В соответствии с этой шириной и определяется расстояние между стойками так, чтобы между их центрами получалось 1220 мм.

Расчет стоек каркаса в зависимости от размеров строения

Когда мы строим каркасную баню своими руками, нужно исходить из длины каждой из стен, чтобы не ошибиться с расстояниями между стойками. Учитывая, что расстановка стоек на любой стороне строения не зависит от длины и стоек на других стенах, возьмем стены разных длин по отдельности. Для примера возьмем каркасную баню 4 на 4 своими руками:Ширина стоек взята равной 100мм, они обозначены квадратами(схематичный вид сверху). Указаны расстояния между стойками

Обратите внимание, что между крайними стойками расстояние будет меньше, т.к. ширина листа OSB не кратна длине стены

Рассмотрим теперь вариант постройки каркасной бани 3 3 своими руками:Здесь ситуация похожая, крайний лист тоже придётся обрезать

Обратите внимание, что это расположение справедливо для каркасной баня 3х4

Чтобы правильно разместить стойки для каркасной бани 6х4 своими руками, можно воспользоваться следующей схемой:
Т.к. расположение стоек зависит только от длины стен, то же справедливо для каркасной бани 6 6 своими руками.

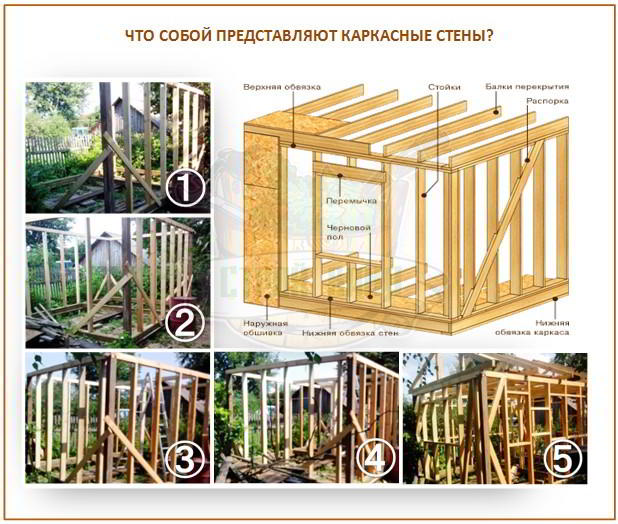

Схема монтажа стен на фундаменте выглядит следующим образом:

1. Первым делом крепятся угловые стойки с минимальным сечением 100*100 мм (оно зависит от толщины утепления и этажности бани. Для двухэтажной желательно ставить стойки 150*100 мм или 150*150мм);
2. Через каждые 1220 мм устанавливаются промежуточные стойки. В случае если между центрами крайних стоек ширина пролета осталась меньше 1220 мм, происходит последующая подрезка листа ОСП по нужным размерам. Имейте в виду, что на крайние стойки OSB должна заходить полностью!;
3. От нижней обвязки к стойкам крепятся укосины, которые помогают отрегулировать строгую вертикальность;
4. Монтируются коробки(каркасы) будущих дверей и окон;
5. Для обеспечения жесткости конструкции, на высоте 1-го метра от низа стойки между собой скрепляются прогонами (досками с сечением 25-50*100 мм.). Проемы, предполагающие расположение в них дверей, остаются свободными;
6. Поверх стоек укладывается брус верхней обвязки. Для этого в брусе размечаются места, куда приходятся стойки и срезается половина толщины. Таким образом, торцы стоек получаются утопленными в брус для дополнительной надежности.

Внимание! Все деревянные элементы каркаса подлежат обязательной обработке антисептиком. Это защитит их от гниения и продлит срок эксплуатации.. Зачастую, при строительстве каркасной бани своими руками, пошаговая инструкция предполагает сборку каркаса стен на земле

При условии, что для этого имеется соответствующе подготовленное, ровное пространство недалеко от места постройки. Это обусловлено удобством проведения работ и быстротой процесса

Зачастую, при строительстве каркасной бани своими руками, пошаговая инструкция предполагает сборку каркаса стен на земле. При условии, что для этого имеется соответствующе подготовленное, ровное пространство недалеко от места постройки. Это обусловлено удобством проведения работ и быстротой процесса.

В то время, пока производится сборка стен, можно заливать фундамент, или ввинчивать сваи.

Тем более, сборные каркасы стен можно поднять при наличии спецтехники или помощников.

Преимущество сборки и поднятия готовых конструкций ощущается при возведении двух-трехэтажных конструкций.
Стыковку всех перпендикулярно приходящихся деталей лучше всего производить при помощи металлических усиленных уголков. Так можно будет добиться особой жесткости конструкции.

Достоинства и недостатки

Каркасная баня — это экономичный, практичный и весьма быстрый способ постройки. Можно обойтись без наемных работников и выполнить все работы своими руками, что позволяет получить дополнительную экономию.

К достоинствам конструкции следует отнести:

• небольшой уровень расходов, не сопоставимый с затратами на традиционную постройку;
• высокая скорость строительства — втрое быстрее, чем постройка бани из бруса (и это без учета времени усадки);
• можно обойтись без земляных работ, или максимально снизить их объем;
• можно работать в любое время года;
• благодаря отсутствию тепловой инерции стен нагрев каркасной бани до рабочего состояния займет гораздо меньше времени (примерно 40 минут);
• нагретая баня сохраняет тепло достаточно долго, даже при использовании металлической печи;
• для ввода готовой бани в эксплуатацию требуется лишь растопить печь;
• достаточно длительный срок службы — каркасная баня может эксплуатироваться до 20 лет, а при периодической профилактике и ремонтных работах — бессрочно;
• экологическая безопасность. Каркасные стены не выделяют никаких вредных веществ и обеспечивают комфортный микроклимат;
• для каркасной бани можно делать максимально облегченный фундамент, столбчатый или любой вариант МЗЛФ;
• каркасная технология позволяет украсить постройку элементами архитектуры — построить террасу, веранду и т. п.;
• каркасную баню можно построить на проблемном грунте — в подтапливаемом или заболоченном месте (при условии наличия соответствующей опорной конструкции).

Недостатки каркасной бани:

• высокие требования к качеству теплоизолятора;
• необходимость учета ветровой и снеговой нагрузок;
• высокие требования к герметичности внутренней отделки;
• наличие усадки древесины.

Имеющиеся недостатки могут быть без особых проблем компенсированы предварительным расчетом, соблюдением правил строительства и отделки. Многие пользователи считают их не столько минусами, сколько особенностями конструкции. Если каркасная баня построена с учетом всех предстоящих нагрузок и некоторым запасом прочности, эксплуатация сооружения будет длительной и эффективной.

Проекты каркасных бань

Особенности утепления

• В зоне максимальных температур необходимо защитить материал от оплавления. Как правило, возле печи температура воздуха достигает 160-200°C. Поэтому поверх утеплителя и пароизоляции, а иногда – поверх стеновой отделки крепят огнеупорную защиту – базальтовую ткань, оцинкованный лист, огнеупорный гипсокартон. Огнеупорная защита необходима на расстоянии до 400 мм от нагревательной печи. Если каменка установлена посреди парной на расстоянии больше чем 400 мм от стен, то навешивать огнеупорные экраны не нужно.
• Потолок бани утепляется более толстым слоем теплоизолирующего материала. Это связано с тем, что большая часть тёплого воздуха поднимается вверх. Поэтому именно через неутеплённый потолок происходят максимальные теплопотери. Для качественной изоляции потолочного перекрытия используют два слоя утепляющего материала.

Пароизоляция

Поэтапное строительство каркасной бани своими руками заключается в правильном выборе материала для пароизоляции. Надо учитывать расположение участка стены с пароизоляцией относительно печи и дымохода. Температура воздуха рядом с устройством нагрева может превышать 120°C. Это приведёт к банальному плавлению полиэтилена внутри стены.

Пароизоляция возле печи.

Поэтому в радиусе 1,5 м возле печи-каменки утеплитель изолируют от пара исключительно алюминиевой фольгой. При этом стыки фольги тщательно проклеивают специальной термостойкой лентой для фольги, не допуская образования щелей.

На заметку
Кроме термостойкости, фольга отличается дополнительным теплоизолированием. Она отражает тепловое излучение назад в парную.

Термостойкость фольги кроме других факторов, определяется её толщиной. Поэтому для пароизоляции утеплителя в стенах рядом с печью используют фольгированный слой толщиной 80-100 мкм.

В стенах, удалённых от нагревающей печи или горячего дымохода – в комнатах для отдыха, в душевой, в качестве пароизоляции можно использовать более дешёвую плёнку — полиэтилен. Стыки полиэтилена также необходимо проклеить скотчем.

Фото строительства мойки.

Фольгированным слоем или полиэтиленом необходимо закрыть не только утеплитель, но также каркас бани. Поэтому фольгу крепят поверх каркасных балок, закрывая при этом как утеплитель, так и деревянные опоры строения. Для крепления утеплителя используют степлер, поверх скоб плёнку придавливают деревянными планками.

Видео о строительстве каркасной бани показывает, как выполняют пароизоляцию базальтовой ваты алюминиевой фольгой.

Расчёт материалов и список инструментов

В качестве примера будет рассмотрен расчёт для каркасной бани наиболее распространных размеров. Каркас изготавливается из бруса, размер конструкции — 5х4 м. Основание будет столбчатым армированным.

Для каркасной конструкции можно использовать облегченный фундамент из асбестоцементных труб

Для отделки стен внутри и снаружи применяется вагонка хвойных пород деревьев. Крыша будет двускатной, покрытие — металлочерепица.

Актуальным моментом является выбор древесины. Материал дложен быть просушенным. Больше всего подойдут липа, лиственница или осина. Данные породы имеют невысокую теплопроводность, они способны длительный период времени сохранять первоначальную форму строения. Стены возводятся из досок толщиной 2—3 см. Для внешней обшивки подходят рейки из лиственницы или сосны.

Столбчатое армированное основание по стоимости и надёжности является оптимальным вариантом для каркасной постройки.

Столбчатый армированный фундамент подходит для возведения каркасных бань в большинстве регионов

Его можно использовать в большинстве регионов. Понадобится подготовить материалы в следующем количестве:

• бетон — 2 м3;
• обрезные доски для каркаса — 0,3 м3;
• арматурные прутья — 80 м.пог.

Каркас можно изготовить из досок, кусков фанерных листов или ОСП. Если грунт на территории строительства глинистый, то опалубку делать не нужно.

Самой сложной и финансово затратной деталью бани является каркас. К приобретению материалов на данном этапе нужно подходить взвешенно. Список необходимых материалов:

• брус 120х120 мм — 5,3 м3;
• минеральная вата толщиной 10 см — 36 м2;
• материал для пароизоляции — 40 м2;
• вагонка из дерева — 70 м2;
• материал для гидроизоляции — 40 м2.

Чтобы сэкономить, вместо брусков можно приобрести доски 50х100 мм.

Для экономии финансов можно использовать обрезные доски 50х100 мм в процессе изготовления каркаса

Брус должен быть второго сорта и ниже, доска может быть исключительно первого сорта. Обшивку стен с внешней стороны можно сделать не деревянной вагонкой, а пластмассовыми листами или профнастилом.

Пол изготавливается из обрезной шпонированной доски. Потолок следует обить вагонкой. Если есть желание сэкономить, для теплоизоляции можно использовать минеральную вату. Список материалов:

• обрезные доски — 1,8 м3;
• доски 150х50 мм — 0,2 м3;
• плинтус — 20 м.пог.;
• минеральная вата — 20 м2;
• вагонка из дерева — 20 м2.

Сэкономить удастся на настиле покрытия чердака. Если не планируется его использовать, то минеральная вата может быть закрыта необрезной доской или отрезками плит.

Крыша двускатная, чердак можно использовать для хранения инструментария.

Оптимальным вариантом каркасной конструкции является двускатная крыша

Утеплять крышу не нужно. Стропила будут висячими. Понадобятся такие материалы:

• водосточная система — 1 комплект;
• рейки для стропил — 0,2 м3;
• планки для обрешётки — 0,1 м3;
• карнизные рейки — 0,1 м3;
• металлочерепица — 20 м2.

В бане довольно часто вместо водостока оборудуют отмостку по периметру с помощью цементно-песчаного раствора.

Список материалов, которые также будут необходимы:

• трубы из асбеста;
• саморезы;
• гвозди;
• скобы;
• цемент;
• гравий или песок.

Понадобятся такие инструменты:

• угольник;
• строительный уровень;
• рулетка;
• электродрель;
• набор отвёрток;
• молоток;
• плоскогубцы.

Важно продумать все архитектурные и строительные задачи, к которым можно отнести:

• внутреннюю обшивку банной постройки;
• выбор оптимальных материалов для строительных работ;
• действия, которые требуются для обеспечения безопасного использования конструкции.

После подготовки инструментов и материалов можно переходить к строительным работам.

Основание под баню — фундамент

Так как наша банная конструкция достаточно легка, то и фундамент будем наипростейший — столбчатый.

Для столбчатого фундамента используем: 2-х метровые асбестоцементные трубы диаметр которых будет составлять 10 сантиметров ( их нам потребуется десятка три) может и больше (всё зависит от площади бани).

Что бы залить столбчатый фундамент нам необходимо забуриться в землю на глубину 1,5 метра (производим это действие при помощи ручного или бензинового бура);

Диаметр отверстия должен быть в два раза больше чем диаметр трубы, то есть двести миллиметров.

Далее устанавливаем в пробуренные буром скважины таким образом, чтобы вокруг можно было насыпать песок, который в дальнейшем трамбуется.

После того как завершили установку столбов, готовим бетонный раствор.
Для приготовления бетонного раствора используем:

1. Одно ведро цемента (желательно марки 500)
2. 4 ведра песка (необходимо тщательно просеять)
3. 8 ведер мелкой щебёнки
4. Вода — по необходимости (раствор должен быть не сильно жидким и не сильно густым)

Полученным раствором заполняем столбы, стоящие в скважинах.

Для дальнейшего крепления нижнего ряда во время заливки бетона в скважины мы устанавливаем по углам металлические штыри (используем для этого резьбовую шпильку или обычную арматуру длинною сантиметров 20-30).

Материал для возведения каркасной бани

Для возведения каркаса используют брус — обычный или клееный

Традиционно бани рядом с домом или дачей сооружают из древесины. Чаще применяют профилированный брус. Если хотят удешевить строительство, берут окоренные бревна и неоцилиндрованные бруски. Для стоек используют хвойные породы, применяют клен.

Зашивку стен комбинируют, используют керамические кирпичи или крупноразмерные блоки из газобетона и пенобетона. Кирпичи используют клинкерные, пустотелые, берут обожженные глиняные. Шликерный, сырцовый кирпич и силикатные не используют для строительства стен бани.

Советы по выбору строительных материалов

Маленькие строения возводят из квадратного бруска 15 х 15 см, для крупных берут сечение 15 х 20 см или 20 х 20 см. Иногда применяют двутавр — два длинных бруса с перемычкой между ними. Влажность строительного леса на момент монтажа не должна превышать 18%. Иногда строят баню из металлокаркаса.

Материалы для закладки промежутков между стойками должны отвечать необходимым требованиям для строительства бань:

• сопротивляться действию влаги;
• не реагировать на действие атмосферных факторов;
• быть прочными и долговечными.

Крышу делают с деревянными стропилами и обрешеткой, для покрытия выбирают профлист, металлочерепицу, шифер.

Подготовка к постройке: чертежи проекта

Создание чертежа требует определённых навыков. Если их нет, то лучше доверить выполнение данной работы специалисту или использовать готовый чертёж.

Перед составлением схемы важно определиться со следующими моментами:

Местоположение здания на участке

Важно учитывать стоки канализации и водоотвод. Довольно часто основным фактором при выборе местоположения является прокладка коммуникаций.

Грунт на площадке для строительства

Если планируется сделать в бане бассейн, то подземные воды не должны находиться поблизости с поверхностью территории. От типа почвы также будет зависеть вид возводимого фундамента.
План банной постройки и количество этажей. Если планируется изготовить двухэтажное здание, важно учитывать дополнительную нагрузку на каркасную конструкцию и основание. На данном этапе следует заранее продумать размещение печи и из какого материала она будет изготовлена. Это позволит понять, где и какой дымоход монтировать, а также вентиляционные проходы в помещении.
Прокладка коммуникаций. Важно позаботиться о вентиляции, электропроводке, пароизоляции и теплоизоляции. Стоит учесть и особенности отведения воды.
Важным элементом любого здания является крыша. От неё будет зависеть срок службы конструкции. Следует учесть материал изготовления, а также её форму. Это позволит выполнить расчёт мощности перекрытий.

В чертёж нужно внести всю полученную информацию, а также дополнить проект необходимыми деталями. Чем подробнее схема, тем легче сооружать баню.

Чем подробнее проект, тем проще изготавливать каркасную баню своими руками

Отдельный план рекомендуется составить для коммуникаций. Если опыта мало, не стоит составлять сложный проект. Можно использовать готовую схему, слегка дополнив её исходя из собственных нужд.

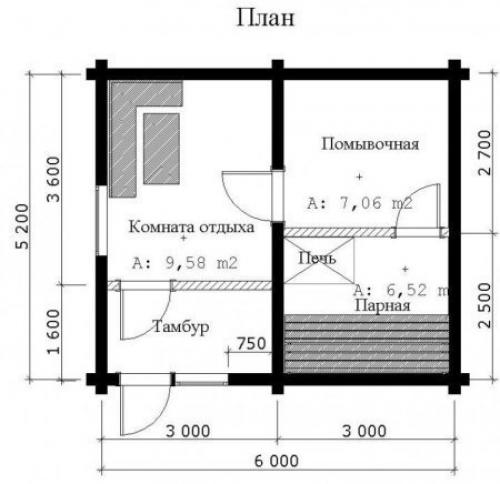

В состав стандартной бани входит коридор, предбанник, моечная комната и парилка.

Стандартная каркасная баня состоит из предбанника, парной, душевой и комнаты для отдыха

Довольно часто предусматривается отдельное помещение для отдыха. На схеме рекомендуется отметить место монтажа печи. Если это будет парилка, то печь лучше всего размещать в ближайшем к двери углу. Печка может быть каменной или кирпичной.

Рекомендуется заранее определиться с размерами каждого из помещений и обозначить их в чертеже. Стандартные размеры парилки — 200х240 см. Оптимальная высота потолка составляет 220 см. В такой конструкции одновременно смогут находиться 2–3 человека.

На чертеже можно увидеть баню для загородной территории с балконом размерами 1,5х4 м. Общие габариты здания — 4х6 м. Проект подойдёт для организации посиделок на открытой территории летом.

Каркасная баня может быть оборудована террасой для посиделок в теплое время года

Такая баня состоит из 3-х помещений:

• парилка;
• моечная и душевая;
• помещение для отдыха.

Коридор представлен на схеме отдельно. Под раздевалку помещение не предусматривается. В моечной есть маленькое место для переодевания. Терраса соединяется с гостиной.

Оптимальная толщина стен каркасной конструкции — 100 мм или более. Древесину, которая используется в процессе изготовления бани, обязательно нужно обработать антисептическим средством. Рекомендуется использовать просушенный откалиброванный пиломатериал.

Обязательным является выполнение пароизоляции утеплительного материала по внутреннему основанию. В парилке нужно использовать фольгированную пароизоляцию. Отражающий слой способен повысить температуру внутри парной.

Обязательно устройство приточно-вытяжной вентиляции во всех помещениях. Полы в мойке следует делать с небольшим уклоном или по стяжке. Верхнее и нижнее перекрытия нужно утеплить так же, как и стенки.

Минимальный размер каркасной бани — 3х4 м.

Минимальный размер бани для комфортного пребывания нескольких человек составляет 3х4 м

Бюджетный вариант каркаса делается таким образом: стойки обшиваются с внутренней и внешней стороны досками до 25 мм, внутри каркасной конструкции укладывается базальтовый утеплитель или эковата.

Если планируется использовать эковату внутри стен, её следует тщательно уплотнить и установить горизонтальные площадки для разгрузки. Каркас нужно обшить внутри и снаружи. Для этого понадобится изготовить обрешётку. С внешней стороны утеплительный материал укрывается мембраной для защиты от ветра. В горизонтальной плоскости использование эковаты является более экономичным вариантом по сравнению с базальтовым утеплителем.

Снаружи каркасную конструкцию можно покрыть любым облицовочным материалом. Внутри здание обшивается вагонкой, гипсокартонными листами с плиткой или имитацией бруса.

Обрешетка и кровля.

Поверх стропил по всей площади уложить
ветро-гидроизоляционную
мембрану. Поверх вдоль стропил прибить гвоздями 4х100 контробрешетку
из брусков 50х50. По контробрешетке прибивается гвоздями обрешетка из

доски 25х150
мм.
Обрешетку и
контробрешетку обработать антисептиком. По обрешетке укладывается
кровельное покрытие: профлист, металлочерепица, керамическая
черепица или ондулин. В данном варианте показан профлист (крепится к
обрешётке специальными кровельными саморезами).

Длина обрешетки рассчитывается так, чтобы уложить
ровное количество листов профлиста. Расчётная ширина профлиста 1100
мм. В том
месте, где через кровлю пойдёт дымовая труба печки не забыть сделать
проём в обрешетке!

К торцам стропил прибивается ветровая доска (из
досок 20х120). По торцам скатов
крепится ветровая планка.
Планки из стали в цвет профлиста.
Внизу ската крепится капельник.

Изготовление кровли

Стропильную конструкцию собирают на земле. Она включает в себя несколько одинаковых элементов. Смонтированные фермы поднимают и устанавливают над стойками.

Рекомендуется делать вентилируемую кровлю – для этого прокладывается специальная пленка, а обрешетка прибивается непосредственно к брусу. Выбор кровельных материалов – дело личного вкуса и размера кошелька. Можно, например, использовать ондулин. Данный материал характеризуется продолжительным сроком эксплуатации, малым весом и эстетичным внешним видом. Кроме этого, он обладает противопожарными свойствами (не горит).

Схема устройства вентилируемой кровли

Примеры проектов

Проект маленькой бани В идеальном варианте баня включает в свою конструкцию 4 помещения:

• предбанник;
• комната отдыха;
• моечная;
• парилка.

Баня с моечной и комнатой отдыха

Можно расширить функциональность некоторых помещений, объединив их между собой. При этом не теряется комфорт от пребывания. Общий размер строения во многом будет зависеть от того, какое количество человек будет одновременно находиться внутри.

• 1,20 м×2,50 м. Очень компактное решение. В этом случае баня состоит только из двух помещений: парилка и предбанник. Размеры первого составляют 1,20 м×1,50 м, второго — 1 м×1,20 м. Комната отдыха не предусмотрена, а в предбаннике можно будет спокойно переодеться. Моечную можно совместить с парилкой. Таких размеров будет достаточно для одного человека.
• 2,50 м×2,50 м. По количеству помещений – как и первый вариант. Размер парилки 2,50 м×1,50 м, предбанника 1 м×2,50 м. При этом будет возможность организовать дополнительное место для хранения дров. В таких условиях спокойно помещаются два человека.
• 3 м×3 м. Такой вариант можно распланировать по-разному. Если есть желание, чтобы в парилке помещалось три человека, тогда ее можно сделать размером 3 м×1,50 м, моечную можно сделать отдельной, поставив там душевую кабинку. Размер этого помещения будет 1 м×1,50 м. Также остается предбанник 2 м × 1,5 м. Можно совместить моечную и парилку, тогда остается пространство, которое можно использовать под комнату отдыха, которая также будет служить предбанником.
• 4 м×3 м. В этом случае можно отделить для парилки 4 м2 (например, 2 м × 2 м). Моечная будет занимать 1 м×1,50 м, для комнаты отдыха остается 2 м × 3 м. В таких условиях спокойно поместится четыре человека. Они одновременно смогут находится в парилке, а также наслаждаться общением в предбаннике.
• 4 м×4 м. На такой территории уже можно хорошо развернуться. Парилку можно оставить размером 2 м×2 м. Отдельный предбанник сделать размером в 2 м × 1,50 м. Комната отдыха в этом случае получается 4 м×2 м (одна из сторон будет 2,50 м). Моечную можно совместить с комнатой отдыха, для этого устанавливается электрический бойлер и душевая кабинка. Их можно расположить в одном из углов комнаты, что не займет много места.

Каркасная баня 4*5

Планировка маленьких бань

Это ориентировочные примеры. Вы можете легко варьировать размеры помещений в доступных пределах. Возможно, вы захотите уменьшить парилку, т.к. нет необходимости, чтобы там одновременно находилось 4 человека. При этом появится возможность расширить пространство комнаты отдыха.
