Кессон для скважины своими руками: устройство, материалы и этапы монтажа

Порядок выполнения работ

Монтируются скважинные кессоны в несколько этапов:

Вокруг оголовка скважины выкапывается котлован. Глубина его должны быть на 40 см больше высоты будущего кессона.
Выкапывается траншея под водопровод.
Производится геологическое исследование дна приямка. Если существует вероятность того, что весной подземные воды поднимутся выше его уровня, проводятся гидроизоляционные работы.
На дно ямы насыпается песок слоем примерно в 10-15 см.
Поверх песка на брусочки толщиной 3-4 см устанавливается арматурная сетка.
Производится заливка дна цементным раствором. Толщина бетонного слоя на дне ямы должна составлять не менее 5-8 см.

После того как котлован будет полностью готов, обсадная труба обрезается так, чтобы ее остаток возвышался над бетонным дном примерно на 30 см.

Классификация кессонов

Кессон – это герметическая емкость, предназначенная для защиты устья скважины от мороза, осадков и прочих негативных явлений. Его форма может быть разнообразной, но достаточной для того, чтобы внутрь мог спуститься человек для обслуживания оборудования. Кессон для скважины может быть изготовлен из нескольких видов материалов:

Схема устройства кессона.

Пластик – это самый удобный и практичный вариант, который обладает оптимальной стоимостью. Пластиковая конструкция отличается небольшим весом, монтаж ее простой и быстрый, он не требует особого опыта. Жесткость получается в данном случае не слишком высокая, хотя это можно компенсировать, залив по контуру бетонное кольцо.
Кессон для скважины из бетона является тоже практичным, долговечным, но монтаж его сложный, требует определенных знаний при планировании. После установки необходимо обеспечить отличную тепло- и гидроизоляцию.
Кирпичные модели обладают высочайшим качеством, но своими руками их практические невозможно осуществить. Требуется опытный специалист, так как монтаж сложный.
Емкость из металла получается максимально прочной, долговечной, обладающей отличными эксплуатационными свойствами. Металл подвержен коррозии, поэтому необходимы работы по гидроизоляции. Зато прочность и способность выдерживать нагрузки у такой конструкции высокие.

Какими могут быть габариты

Определившись с формой и материалом кессона, следует также подумать о том, какие он будет иметь размеры. Ориентироваться при выборе габаритов такой емкости лучше всего на существующие промышленные стандарты и нормативы.

Металлические кессоны, к примеру, обычно имеют такие размеры:

2000:1200:1200 мм при толщине стали в 3-10 мм;
диаметр в 1000 мм при высоте 2 м и толщине стенок в 3-8 мм;
4000:1500:2400 мм при толщине стенок в 3-10 мм.

Диаметр рабочей камеры пластиковых емкостей чаще всего равен 955 или 1270 мм. Бетонные кессоны обычно заглубляют в грунт на 2 метра и делают размером 1000:1000 мм.

Кессоны из пластика

Кессон для скважины пластиковый является одним из достаточно распространенных вариантов изготовления. Это обусловлено тем, что при использовании пластика в качестве основы для герметизирующей и теплоизолирующей емкости для водозаборных скважин или колодцев значительно снижаются трудозатраты на их установку. Обустройство скважины своими руками с помощью пластикового кессона не требует длительного времени и больших материальных затрат.

К несомненным достоинствам пластикового кессона можно отнести высокую прочность, малую массу, герметичность и простоту монтажа, а также неподверженность пластика окислению или коррозии. Стоимость такого кессона будет значительно ниже железобетонной или металлической конструкции, при этом для его монтажа и установки не потребуется тяжелая строительная техника.

Как сделать кессон для скважины своими руками из пластика? Как правило, готовый пластиковый кессон можно приобрести в специализированном магазине или заказать онлайн. При этом следует учитывать такие параметры, как диаметр скважины, ее удаленность от жилого помещения, необходимость размещения в кессоне труб, распределителей, насосного оборудования, контрольно-измерительных приборов и пр. Для того чтобы правильно подобрать пластиковую емкость для кессона, желательно проконсультироваться со специалистом.

Наиболее распространенной является схема установки кессона из пластика на глубину ниже уровня промерзания грунта непосредственно на скважинную трубу с погружным или внешним насосом. В этом случае в комплект кессона входят:

электрический насос для подъема воды из скважины;
система фильтрации и очистки воды от взвешенных частиц;
электроуправляемые клапаны;
накопительный бак для воды;
приборы, измеряющие температуру и давление воды;
схема управления насосом и очистными устройствами.

Обустройство скважины своими руками при помощи кессона будет включать рытье котлована и траншей для водопроводных труб и электрокабелей, установку кессона, насоса, дополнительного оборудования, подключение труб и системы электропитания.

В зависимости от типа грунта и наличия высокого уровня грунтовых вод может также потребоваться бетонирование пластикового кессона песчано-цементной смесью по периметру слоем порядка 80 — 100 мм. Это нужно для того, чтобы пластиковая емкость не деформировалась в процессе эксплуатации под воздействием смещения грунта из-за оледенения или термического расширения.

Пластиковый кессон можно изготовить и самостоятельно из подходящей по размерам пластиковой бочки с толщиной стенки 5-8 мм. Для этого в верхней части бочки прорезается отверстие для горловины и запорной крышки, в него вставляется отрезок пластиковой трубы большого диаметра (порядка 65 — 70 см), который герметично приваривается к бочке. После чего изготавливается закрывающая кессон герметичная крышка.

Следует учесть, что уровень возвышения крышки кессона над поверхностью грунта должен быть не менее 40-50 см. Это необходимо для того, чтобы исключить попадание талой или дождевой воды в кессон при открывании крышки во время проведения профилактических или ремонтных работ.

Какого производителя выбрать

Покупая материалы для ремонта и строительства, вы, наверное, часто обращали внимание на известные и менее известные бренды. В чём же заключается такая разница? Все довольно просто

Ознакомимся со списком:

ФЛОТЕНК – Россия. Довольно известный завод, зарекомендовавший себя уже очень давно. Занимается не только изготовлением кессонов, но и других строительных материалов.
ОНИКС – Россия. Специализируется на изготовлении пластиковых материалов. Купив продукцию данной марки – вы точно не пожалеете.
ALTA –Украина. Компания известна во всей Европе и пользуется большим спросом.
RODLEX – Россия. Также, считается одним из лучших производителей строительных материалов.

Сделав выбор в пользу одной из этих торговых марок вы можете не боятся за качество приобретаемых изделий. Помните, что дешевое сырье от неизвестного производителя может сыграть с вами злую шутку и привести к серьезным неприятностям.

Преимущества и недостатки кессонов из пластика

Основными конкурентами полимерных кессонных колодцев являются бетонные кольца и металлические емкости, в сравнении с которыми первые обладают следующими особенностями:

Имеют малый вес, благодаря чему просты в монтаже. Их установка может быть проведена одним или двумя работниками без использования спецтехники.
Выполнены из полимерных материалов, которые химически и коррозионно устойчивы, могут эксплуатироваться в широком диапазоне температур.
Благодаря химической нейтральности полимеров, пластиковый кессон способен находиться в земле без признаков разложения до 50 лет.
Из-за низкой теплопроводности пластика при морозах внутри камеры длительное время сохраняется положительная температура.
Полимер не пропускает воду, обеспечивает стопроцентную герметизацию внутренней камеры резервуара от почвы, поверхностных и грунтовых вод.
Многие конструкции оснащены удобными лестницами для спускания внутрь колодца.
Материалы изготовления кессонов (полипропилен ПП, полиэтилен низкого давления ПНД) позволяют делать герметичные отводы от резервуара. Этого добиваются путем напаивания на трубные отрезки, вставленные через прорезанные в камере отверстия, расплавленного пластика экструзионным методом.
Прочность и жесткость стенок полимерного кессона обеспечивают ребра, в которые вставляют стальные прутья или трубки. Оболочка большинства резервуаров не имеет сварных швов, что способствует ее высоким прочностным характеристикам.

Рис. 3 Функции полимерных кессонов

К недостаткам полимерных кессонов относят легкий вес, из-за которого они подвержены всплытию в почвах с высоким уровнем грунтовых вод. Чтобы избежать их подъема наверх, используют якорение к тяжелой основе.
Также относительно мягкие и пластичные стенки кессона при усадке почвы могут быть деформированы. Поэтому при их погружении в землю делают обсыпку не обычным грунтом, а цементно-песчаной смесью. В результате емкость оказывается помещенный в жесткую цементную скорлупу, не оказывающую давление на ее стенки.
Особенность пластиковых кессонов — эластичное дно, которое под весом человека может слегка смещаться в вертикальном направлении. Это с большой вероятностью приведет к тому, что уплотнитель вокруг трубы обсадной колонны потеряет свои герметизирующие свойства. Поэтому после погружения резервуара в землю некоторые монтажники на его дно укладывают цементно-песчаную стяжку, стабилизируя пол и предотвращая его движение. Так как материалы с содержанием песка и цемента способны накапливать влагу, из-за этого внутри емкости может наблюдаться повышенная влажность.
К недостаткам полимерных кессонов можно отнести их довольно высокую цену – качественный резервуар стоит примерно 40000 рублей. Для сравнения, колодец из бетонных колец обойдется хозяину с учетом монтажных работ в несколько раз дешевле.

Рис. 4 Физические характеристики материалов изготовления кессонов

Из чего изготавливают кессоны?

Резервуар, в котором размещается оголовок скважины и все остальное оборудование, должен быть герметичным, способным сохранить внутри себя положительные температуры и долговечным

Еще одно важное свойство кессона – устойчивость к внешнему воздействию, например, к давлению грунта. Для изготовления камеры могут быть выбраны разные материалы

Каждый из них имеет свои преимущества и недостатки, рассмотренные в таблице.

Таблица 1. Плюсы и минусы кессонов из различных материалов.

Материал для изготовления резервуара	Преимущества	Недостатки
Бетонные кольца	прочность;	необходимость привлечения спецтехники для монтажа из-за тяжести колец приводит к повышению затрат;
Монолитный бетон	преимущества те же, что и у бетонных колец.	из-за веса могут прогнуться трубы при усадке;
Кирпичная кладка	экономичность; долговечность; прочность; устойчивость к коррозии; способность сохранять тепло без дополнительной теплоизоляции.	гигроскопичность бетона требует внешней гидроизоляции;
Пластмассовая емкость	пластик не пропускает воду; простота в транспортировке и установке; долговечность; устойчивость к коррозии.	невысокая теплоизоляция;
Металлический резервуар	дешевизна; простота монтажа; прочность.	возможность подтекания грунтовой воды в местах стыков между кольцами.

Выбор материала определяется вашими строительными навыками, бюджетом и особенностями климата и грунта. При установке кессона своими руками нужно учитывать как общие закономерности монтажа, так и специфику материала.

Цены на кессоны для скважины

Кессон для скважины

Варианты кессонов

Перед тем как приступать к монтажу подобного устройства своими руками, хозяину жилого дома или дачи следует, конечно же, определиться с его видом. Устанавливаться над оголовками скважин загородных домов могут кессоны, различающиеся по:

форме;
использованному для изготовления материалу;
размерам.

По форме кессоны чаще всего бывают цилиндрическими или кубическими. Преимуществом емкостей первой разновидности является то, что они способны очень хорошо сопротивляться давлению окружающего грунта. К плюсам же кубических кессонов в первую очередь относят простоту их монтажа.

По материалу изготовления подобные скважинные устройства классифицируются на:

металлические;
пластиковые;
железобетонные.

Основными достоинствами пластиковых кессонов считаются простота установки и устойчивость к коррозии. Металлические емкости этого типа ценятся прежде всего за высокую степень прочности. Плюсами же железобетонных кессонов, по мнению большинства владельцев загородных домов, являются долговечность, дешевизна и относительная простота в монтаже.

Что такое скважинный кессон и зачем он нужен?

Кессон – это емкость, надежно защищенная от проникновения внутрь воды. Изначально они использовались исключительно для подводных работ, впоследствии для них нашлись и другие области применения.

В частности, герметичные камеры стали устанавливать на оголовок скважины. Стандартный кессон имеет очень простую конструкцию. Это емкость, закрывающаяся сверху люком.

Кессон для скважины – это герметичная емкость, которая защищает оголовок от воздействия низких температур и проникновения грунтовых вод

Через него внутрь камеры спускается человек для проведения обслуживающих и ремонтных работ. В донной части устройства располагается ввод обсадной трубы, в боковых стенках – входы для кабеля и водопроводных труб.

Крышка, а в некоторых случаях и стенки кессона, утепляются. Чаще всего для этой цели используется пенопласт или вспененный полимер. Камера классической конструкции выполняется в виде цилиндра высотой порядка 2 м и диаметром как минимум 1 м.

Такие размеры выбраны не случайно. Высота емкости обусловлена необходимостью защиты установленного внутри нее оборудования от воздействия низкой температуры. Участок врезки водопровода и оголовок скважины должны быть размещены ниже уровня промерзания почвы.

Чаще всего это глубина порядка 1-2 м. Именно этой величиной и определяется глубина размещения дна камеры и, соответственно, ее высота.

Диаметр емкости тоже выбран не случайно. Он должен быть достаточным для установки необходимого оборудования и размещения внутри человека, который спустится для проведения обслуживания или ремонта скважины.

При выборе кессона нужно понимать, что слишком маленькая конструкция будет неудобна в эксплуатации, а чересчур большая обойдется излишне дорого. Ведь герметичные камеры относятся к достаточно дорогому оборудованию.

Размер кессон должен точно соответствовать количеству оборудования, которое будет в нем размещено. Кроме того, в нем должен свободно помещаться спустившийся для обслуживания приборов человек

Заглубленная в грунт герметичная емкость выполняет две основные функции:

Защита оборудования от низких температур. Зимой подающаяся из скважины вода подвергается воздействию отрицательных температур. В таких условиях она может замерзнуть и испортить, а то и разорвать трубопровод.
Защита от грунтовых вод. Кессон предотвращает попадание почвенных вод в оголовок скважины, чем продляет срок эксплуатации оборудования.

Кроме того, кессон – удобное место для размещения всей необходимого для эксплуатации скважины оборудования.

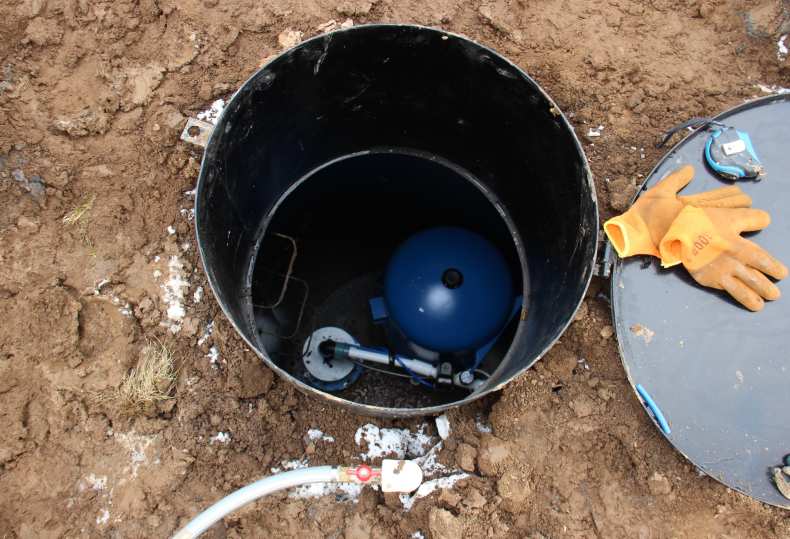

Здесь обычно устанавливают насосную станцию, различные системы очистки воды, скважинный адаптер, запорную арматуру с электрическим или пневматическим приводом, трубопроводы и автоматику, управляющую автономным водопроводом.

Влагонепроницаемая камера надежно защищает все это оборудование от несанкционированного доступа, от порчи грызунами и насекомыми.

Камеры из материалов с высокой теплоотдачей приходится дополнительно утеплять. Для этих целей подходят только не гигроскопичные виды утеплителей

Как протянуть водопровод

Траншею под трубу к кессону копают ниже уровня промерзания грунта. Укладывают магистраль не непосредственно на ее дно, а на предварительно насыпанную песчаную подушку толщиной в 10 см. Для большей надежности внешнюю водопроводную трубу желательно дополнительно утеплить с использованием минеральной или стекловаты.

Кабель для подключения скважинного оборудования можно пропустить прямо по той же траншее. В этом случае в последнюю предварительно укладывается утепленная водопроводная труба. Затем магистраль присыпается землей слоем примерно в 20 см с трамбовкой. Далее по траншее прокладывается труба ПНД с протянутым внутри нее кабелем. На заключительном этапе все засыпается грунтом доверху.

Виды самодельных кессонов

Кессон для скважины из кирпича Мастер может сделать специальную камеру для размещения в ней насосного оборудования, автоматики, гидроаккумулятора из таких материалов:

Железобетонные кольца. Этот вариант хорош лишь тем, что при высоком УГВ и сильной пучинистости грунта камера не сдвинется с места из-за своей массы

Но здесь важно учесть, что места стыков колец часто имеют свищи. Кессон будет периодически подтапливаться. Монтаж такой защитной камеры потребует серьезных затрат: доставка ЖБ элементов, аренда спецтехники для их установки

Монолитная бетонная заливка. Считается более прочной, чем конструкция из колец. К тому же работы хоть и трудоёмкие, но под силу даже одному мастеру. При правильном армировании итоговый бетонный кессон будет прочным, герметичным, долговечным. Чаще такую камеру делают квадратной из-за особенностей установки опалубки. Так же как и под ЖБ кольца, под бетон необходимо прочное основание. Металл. Подобную камеру монтируют все реже, поскольку сталь склонна к коррозии, а значит, к разрушению со временем. Чтобы этого избежать, при устройстве металлического кессона придется дополнительно обрабатывать материал специальными красками. К тому же качество сварных швов не всегда идеально, что приводит к образованию свищей и дальнейшему подтоплению камеры

Монтаж такой защитной камеры потребует серьезных затрат: доставка ЖБ элементов, аренда спецтехники для их установки. Монолитная бетонная заливка. Считается более прочной, чем конструкция из колец. К тому же работы хоть и трудоёмкие, но под силу даже одному мастеру. При правильном армировании итоговый бетонный кессон будет прочным, герметичным, долговечным. Чаще такую камеру делают квадратной из-за особенностей установки опалубки. Так же как и под ЖБ кольца, под бетон необходимо прочное основание. Металл. Подобную камеру монтируют все реже, поскольку сталь склонна к коррозии, а значит, к разрушению со временем. Чтобы этого избежать, при устройстве металлического кессона придется дополнительно обрабатывать материал специальными красками. К тому же качество сварных швов не всегда идеально, что приводит к образованию свищей и дальнейшему подтоплению камеры.

Кирпич. Оптимальный вариант кессона, если мастер хочет самостоятельно выполнить монтаж камеры. Особенно актуален такой её вид, если на участке имеются остатки блоков от построенного коттеджа. Кирпичный кессон отличается прочностью и надежностью. Главное — обработать его наружные стенки битумной мастикой для полной герметизации. Полимер. Здесь можно использовать большую бочку, либо купить пластиковый кессон с ребрами жесткости. Работать с полимерными резервуарами легче, чем с иными. К тому же служат пластиковые кессоны от 50 и более лет.

Сооружение из кирпича

Надежный кессон своими руками выкладывают из кирпича. Описанный вариант не требует больших вложений в утеплитель, а его степень твердости и стойкости не уступает аналогам. Кессон для скважины своими руками ставят на поверхности, где весной паводковые с подземными водами не затопляют 3-х метровой высоты. Если такой параметр «не работает», то велика вероятность подтопления всей системы.

Какие материалы и инструмент потребуются?

Для проведения соответствующих работ в скважине требуется следующее оборудование:

сварка;
бетономешалка;
ножовка с болгаркой;
несколько разновидностей лопат;
рулетка со строительным уровнем;
строительная тачка;
трамбовка;
емкость под раствор;
кельма.

Кирпичную конструкцию в скважине можно выполнить любой высоты и ширины, важно при этом запастись нужным количеством:

гидроизоляционного материала;
кирпича;
крупного щебня;
«М400» (цемент);
песка;
досок;
балок.

Как сделать бетонный кессон для скважины самостоятельно:

Подготовительные работы

Для начала следует определиться с видом дна строения для скважины. Его можно мастерить как:

щебневую засыпку;
малозаглубленный плитный фундамент;
песчано-цементную стяжку.

Далее размечают колышками с натянутым шнурком нужные границы и роют около скважины котлован.

Пошаговая инструкция

Если планируется внутри скважинного кессона засыпка или стяжка, следует залить ленточный фундамент. Его ширина должна быть более размеров кирпичной кладки, чтобы стены стояли на нем свободно. Алгоритм работ следующий:

Копка траншеи на глубину в 50 см.
Заполнение на 15 см ее песком с параллельной трамбовкой.
Наполнение оставшегося пространства щебнем (кирпичными обломками) с последующей заливкой песчано-цементным составом либо бетоном.
Как только высохнет фундамент, приступают к кладке.
Укладка гидроизоляции.
Кладка углов конструкции в скважине с применением отвеса и строительного уровня.
Выкладка стен нужной высоты (уровень трубопровода).
Установка пластиковых или металлических футляров между кирпичами (под кабель с трубами).
Обработка гидроизоляционным составом и оштукатуривание стен.
Заполнение щебнем либо иным материалом в скважине дна кессона.
Изготовление плиты перекрытия кессона путем укладки на верхние стены балок либо досок с металлическими уголками (швеллерами).
Закрепление конструкции люка с вентиляционным каналом.
Укрытие сверху установки полиэтиленовой пленкой или железными листами.

Армирование установки делают с помощью сетки, установленной от основания на высоту в 50 мм. С помощью влагостойких материалов обязательно утепляют стены строения. Далее проводят заливку бетонным составом всей конструкции.

Как только заливочный состав высохнет, приступают к монтажу обрешетки с последующим ее бетонированием. Допускают изготовление из кирпича оголовья резервуара. В завершении закидывают землей кессон до грунтового уровня с обязательной установкой люка. Затем опускают внутрь всю нужную технику.

Кессон из кирпича своими руками

Если вы собираетесь полностью делать кессон своими руками с минимальными затратами, то в первую очередь рассмотрите кессон из кирпича:

Под ёмкость такого типа роем котлован необходимого размера, с небольшим запасом для удобства укладки.
На дне котлована выкапываем траншею глубиной до полуметра под ленточный фундамент, на котором, собственно, и будет располагаться кирпичная кладка. Ширина фундамента должна быть несколько шире толщины будущей кладки.
Далее, на фундамент укладывается гидроизоляционный материал, от угла производим кладку кирпича. В необходимых местах между кирпичами вставляем гильзы из отрезков труб под подводку электричества и разводку водопровода.
Когда кладка достигает необходимой нам высоты, даём ей просохнуть, затем штукатурим или покрываем гидроизоляционными материалами.
Дно ёмкости, в зависимости от близости грунтовых вод, может как герметично бетонироваться, так и просто засыпаться слоем щебня и утрамбовываться. В случае бетонирования дна кессона проводится его армирование.

На изготовление своими руками стен кессона из кирпича с длиной 1 метр, шириной 1 метр и высотой 2 метра при кладке в полкирпича потребуется порядка 420 кирпичей, около 100 килограммов цемента и около 300 килограммов песка. Крышка изготавливается из досок, утепляется пенопластом, при необходимости прорезается люк.

Что дает установка кессона на скважину

После окончания работ, связанных с бурением,потребуется не менее недели для окончательного обустройства устья и горловины скважины. Причин, чтобы провести доводочные работы и установить кессон скважины, несколько:

Прежде всего, потребуется закрыть возможность для попадания грунтовых жидкостей в воду, которую вы будете использовать для питья и бытовых нужд;
Использовать теплоизоляцию, установка которой позволит предотвратить разрушение и проседание устья скважины из-за размораживания трубы в горловине;
Установка кессона на водяную скважину обеспечит защиту насосного оборудования, электрических и гидравлических элементов, водопроводной арматуры и вспомогательных устройств.

Больше деталей и полезной информации о защите скважины и кессоне скважины понятно из видео:
