Как собрать коллектор своими руками
Напрямую подключить теплый пол своими руками к котлу невозможно. Для этого нужен коллектор с вентилями. Он устанавливается в шкаф, а от него начинается разводка трубопроводов. К коллектору обеспечивается доступ только одного человека, который будет обслуживать систему.
Ассортимент коллекторов в магазинах довольно большой, но часто трудно выбрать подходящий для своей системы отопления. Кроме того, распределительный прибор нужен на каждом этаже частного дома, что приводит к значительному росту расходов. Самодельный коллектор для теплого пола является правильным решением, позволяющим сэкономить значительную долю средств.
Подключение
Поскольку у отопления есть подающая и возвратная ветки, коллектор должен состоять из подключенных к ним двух гребенок. В местах соединений устраиваются ответвления для слива воды и удаления воздуха из труб.
Коллектор собирается по числу подключаемых петель. На каждом выходе, расположенном сверху или снизу гребенки, устанавливаются краны, обеспечивающие отключение отдельных контуров при работающем остальном отоплении. Расстояние между ними рекомендуется сделать 10-20 см.
Изготовление коллектора
Перед тем как собрать коллектор для теплого пола надо разобраться с назначением каждого элемента. Гребенки рекомендуется делать своими руками из трубы квадратного сечения. К ним привариваются круглые патрубки с резьбой для подключения к котлу и к контурам. Для этого сначала делается разметка, потом высверливаются отверстия, а затем крепятся патрубки. Все места соединений тщательно обвариваются. На одном из торцов делается заглушка.
Окалину сбивают, коллектор зачищают и красят масляными составами. На рис. ниже изображен простой коллектор на 3 петли. В красный цвет покрашены гребенка и трубы подачи теплоносителя из котла, а синим – обратные, по которым охлажденная вода поступает на подогрев.

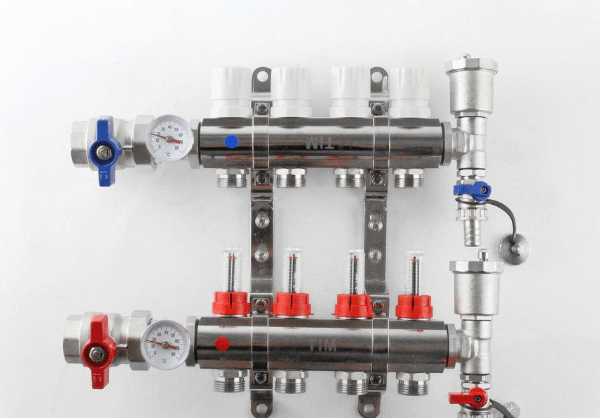

Распределительный коллектор, сделанный своими руками
Сверху на гребенках подключаются воздухоотводчики, а в нижней части устанавливаются заглушки для сброса шлама. Каждый контур можно перекрыть вентилями, которые также служат для регулирования температуры и давления.
Распределительный коллектор предназначен для управления небольшой системой, служащей дополнительным отоплением. Он будет значительно сложнее, если его использовать для системы основного отопления в большом доме. Сборка коллектора из полипропиленовых труб намного проще, но таким образом изготавливаются простейшие модели.
Коллектор своими руками из полипропиленовых труб
Сборка коллекторного узла
Коллектор теплого пола содержит приспособления, обеспечивающие эффективную работу системы. На каждом контуре обязательно должны быть управляющие вентили. Для сложной системы целесообразно установить автоматические регулировочные клапаны.
Обычно они работают в постоянном режиме, расход теплоносителя изменяется только на главном подающем входе. Для площади дома до 200 м ² используют двухходовые клапаны. Их преимуществом является плавная регулировка. Клапаны часто забиваются. Поэтому их устанавливают на разъемных муфтах («американках»), чтобы можно было снимать для чистки.
Более сложным устройством является трехходовой клапан. Он обеспечивает смешивание потоков прямой и обратной подачи воды, поддерживая на выходе заданную температуру. Внутри него расположена подвижная перегородка, регулирующая подачу воды из двух входных труб. Устройство используется во всех сложных системах с автоматическим регулированием работы большого количества контуров. Его достоинством является значительная пропускная способность.
При малейшем повороте крана температурный режим системы изменяется. Регулировка может быть ручной и автоматической. Трехходовой кран часто совмещают с сервоприводом, работающим от датчика температуры воздуха на улице. При изменении погоды температура в помещениях поддерживается постоянной. Как только происходит похолодание, сигнал от датчика погоды поступает в блок управления и температура теплоносителя повышается.
Как выбрать качественный расходомер
В паспорте указаны основные характеристики расходометра, поэтому при выборе прибора необходимо обратить внимание на такие характеристики:
- Поплавковые ротаметры – самые дешевые, среди них нужно выбирать приборы с латунным корпусом.
- Материал внутренней пружины. Если он не указан – значит, производитель установил ненадежный пластиковый контейнер.
- В паспорте должно быть указано, что пружина выполнена из нержавеющей стали.
- Материал колбы. Как правило, во всех поплавковых ротаметрах колбу делают из поликарбоната. Но бывают и исключения. На колбе должна быть четкая и понятная шкала.
- Максимальное давление. Расходометр должен выдерживать 10 бар.
- Максимальная температура. Для систем теплых полов верхний предел рабочей температуры должен быть как минимум 90 градусов. Лучше, если она будет выше 100.
- Пропускная способность. Выбирать прибор нужно в соответствии с мощностью контура. Основная масса расходометров рассчитана на поток от 2 до 4 кубометров в час.
- На качественное оборудование всегда предоставляется гарантия минимум на 5 лет.
Устройство коллекторного шкафа
Коллекторный шкаф — конструкция, в которую входит насосно-смесительный узел и коллекторный блок.
Коллектор для тёплого пола и отопления. Обзор, сборка и установка коллекторного блока от STOUT
Watch this video on YouTube
Насосно-смесительный узел
Данный узел предназначен для разбавления нагретой воды идущей в магистраль водяного пола, с отработанным, охлаждённым теплоносителем. За процесс смешивания отвечают крыльчатки насоса.
Именно насос подаёт разбавленную до нужного градуса жидкость в систему. Она, перемещаясь по трубам отдаёт тепло помещению и остыв возвращается в смесительный узел.
Настройка температурного режима осуществляется с использованием балансировочных вентилей, с их помощью также регулируется расход отработанной воды в трубах. Чтобы обогреть небольшое помещение, запорную арматуру нужно открыть, если комната маленькая — закрыть.
Данная схема коллектора для тёплого пола оснащена термоголовкой, которая отвечает за температурный уровень в системе. Она осуществляет открытие или закрытие заглушки подачи нагретой воды. Когда прекращается поступление теплоносителя, открывается перепускной клапан и жидкость движется по свободному байпасу.
При простом способе обвязки коллектора, делается ручная регулировка температуры. Для автоматизации процесса используется сервопривод с термостатом. Сервопривод получается сигнал от термостата о температурном уровне в помещении, и отталкиваясь от данного показателя, производит открывание или закрывание заслонки обратного коллектора, тем самым регулируется циркуляция воды в полу.
Основные показатели, характеризующие насосно-смесительный узел:
- давление в рабочем состоянии — максимальное значение 10 бар;
- температурный уровень — +90 градусов (максимум);
- диапазон температуры — от 20 до 60 градусов.
Коллекторный блок
Коллекторный шкаф оснащён блоком, отвечающим за регулировку водного потока, который поступает в магистраль пола и возвращается обратно.
Технические показатели:
- диаметр изделия — 1 или 1, 25 дюйм;
- количество отводов — от 3 до 12;
- давление (рабочее значение) — 10 бар;
- максимальный уровень нагрева теплоносителя — +100 градусов.
В коллекторном блоке есть два ряда байпасов. Один, так называемый прямой ряд, отвечает за настройку объёма горячего теплоносителя, другой (обратный) осуществляет регулировку остывшей воды.
Строение смесительного узла
Смесительная группа для теплого пола может строиться на основе двухходового и трехходового клапана. Если система отопления смешанная — с радиаторами и теплыми полами, то в узле присутствует еще и циркуляционный насос. Даже если в котле имеется свой циркуляционник, все петли теплого пола «продавить» он не сможет. Потому и ставят второй. А тот, который на котле, работает на радиаторы. В таком случае эту группу иногда называют насосно-смесительным узлом.
Схема на трехходовом клапане
Трехходовой клапан — это устройство, которое смешивает два потока воды. В данном случае — это разогретая вода подачи и более холодная вода с обратного трубопровода.
Принцип работы трехходового клапана
Внутри этого клапана установлен подвижный регулирующий сектор, который регулирует интенсивность потока более холодной воды. Управляться этот сектор может от термореле, ручного или электронного термостата.
Схема смесительного узла на трехходовом клапане проста: к выходам клапана подключается подача горячей воды и обратка, а также выход, который идет к подающей гребенке коллектора для теплого пола
После трехходового клапана устанавливается насос, который «давит» воду в сторону подающей гребенки (направление важно!). Чуть дальше насоса установлен температурный зонд от термоголовки, установленной на трехходовом клапане
Схема смесительной группы для теплого водяного пола на трехходовом клапане
Работает все так:
- От котла поступает горячая вода. В первый момент она пропускается клапаном без подмеса.
- Датчик температуры передает на клапан информацию о том, что вода горячая (температура выше заданной). Трехходовой клапан открывает подмес воды из обратки.
- В таком состоянии система работает до тех пор, пока температура воды не достигнет заданных параметров.
- Трехходовой клапан перекрывает подачу холодной воды.
- В таком состоянии система работает пока вода не станет слишком горячей. Далее снова открывается подмес.
Алгоритм работы несложный и понятный. Но данная схема имеет существенный недостаток — есть возможность того, что при сбоях в контура теплого пола будет подаваться горячая вода напрямую, без подмеса. Так как трубы в теплый пол укладываются в основном из полимеров, при длительном воздействии высоких температур они они могут разрушиться. К сожалению, данный недостаток в этой схеме не устранить.
Обратите внимание, что на схеме выше зеленым цветом нарисована перемычка — байпас. Она нужна для того, чтобы исключить возможность работы котла без расхода
Эта ситуация может возникнуть тогда, когда все запорные вентили на коллекторе для теплого пола будут закрыты. То есть возникнет ситуация, когда расхода теплоносителя не будет совсем. В этом случае, если байпаса в схеме нет, котел может перегреться (даже перегреется наверняка) и сгореть. При наличии байпаса вода с подачи через перемычку (делается трубой, диаметр которой на шаг меньше магистральной) будет подаваться на вход котла. Перегрева не произойдет, все будет работать в штатном режиме до тех пор, пока не появится расход (не понизится температура в одном или нескольких контурах).
Схема на двухходовом клапане
Двухходовой клапан ставится на подаче от котла. На перемычке между подающим и обратным трубопроводом устанавливается балансировочный клапан. Это устройство регулируемое, оно настраивается в зависимости от требуемой температуры подачи (регулируется обычно ключом-шестигранником) . Он определяет количество подаваемой холодной воды.
Двухходовой клапан нужно установить управляемый с датчиком температуры. Как и в предыдущей схеме, датчик ставится после насоса, а насос гонит теплоноситель в сторону гребенки. Только в этом случае изменяется интенсивность подачи горячей воды от котла. Соответственно, меняется температура подаваемой воды на входе насоса (поток холодной настроен и стабилен).
Схема смесительного узла на основе двухходового клапана
Как видите, подмес холодной воды в такой схеме идет всегда, так что в данной схеме попадание воды в контура напрямую от котла невозможно. То есть схему можно назвать более надежной. Но смесительная группа на двухходовом клапане может обеспечить обогрев только 150-200 квадратных метров теплых водяных полов — нет клапанов с большей производительностью.
Как работает коллектор
Водяные полы укладывают различными способами, к примеру, бетонным или настильным, но независимо от выбранной технологии необходимо приобрести и установить шкаф коллекторный.
В него в дальнейшем будут заводить две трубы:
Цикличность процесса обеспечивает другой встроенный компонент системы – циркуляционный насос. Так или иначе, в процессе эксплуатации теплого пола, скажем при ремонтных работах, приходится систему отключать. Для этого каждую из труб оснащают запорными вентилями. Трубу из пластика и запорный вентиль из металла соединяют друг с другом через компрессионный фитинг. Затем к вентилю подсоединяют гребень, монтируя с одного края воздухоотводчик, а с другого – сливной кран. После сборки шкафа переходят непосредственно к монтажу. И только уже имея установленный на стену гребень можно подрезать трубы контура по длине.
Видео
касающийся функционирования продукции VALTEC и работы с нею.
Коллекторы для водопровода VTc.570Обслуживание мембранных баковУстановка циркуляционного насосаМонтаж труб из нержавеющей сталиНастройка реле давления VT.CRS5Муфта надвижная из нержавеющей стали VTi.904Новинка: угловой узел нижнего подключения радиатора VT.345.NAБеспроводной комнатный термостат VT.AC707Обслуживание коллекторных блоковНастройка предохранительного клапанаРабота трёхходового крана VT.361Инженерные системы многоэтажных жилых домов — часть 4Инженерные системы многоэтажных жилых домов — часть 3Инженерные системы многоэтажных жилых домов — часть 2Настройка предохранительного клапанаИнженерные системы многоэтажных жилых домов — часть 1Кран шаровой с плавным управлением VT.252Простая и надёжная автоматика для отопительных системWI-FI устройство для сбора и передачи данныхГруппа безопасности водонагревателяУстройство контроля
Схема подключения теплого пола к терморегулятору
Схема подключения теплого пола выбирается в зависимости от типа пола.
Подключение кабельного пола
Перед монтажом кабеля пол выравнивается одним из методов, в зависимости от его типа. Перед укладкой кабеля необходимо протянуть силовые провода к терморегулятору. На схеме, представленной ниже, видно, что соединительная муфта после окончания монтажа окажется в стяжке пола. На поверхности чернового пола раскладывается монтажная лента, которая поможет зафиксировать кабель. Чаще всего кабель укладывается змейкой или улиткой.
Пример монтажа нагревательного кабеля теплого пола
Следует учесть! При укладке теплого пола нельзя допускать пересечения участков кабеля.
После укладки кабеля устанавливается помещенный в пластиковую трубку датчик. С помощью специального тестера проверяется качество монтажа и соответствие сопротивления кабеля паспортным данным. Теплый пол готов к заливке стяжки.
Датчик температуры пола
В зависимости от типа применяемой стяжки выдерживают пол до полного затвердевания. Только после этого можно к терморегулятору крепятся все провода. Для присоединения используются винтовые зажимы.
Подключение тепловых матов
Принцип подключения тепловых матов мало отличается от аналогичного процесса для кабельного пола. Остановимся только на отличиях.
Тепловой мат – это тот же кабель, но закрепленный с определенным шагом на термоустойчивой пленке. Это облегчает монтаж. Пленку с кабелем раскладывают на подготовленное основание пола и заливают раствором или клеем для плитки. После этого монтируют финишное покрытие. Теплоизоляцию для этого типа полов не используют, чтобы избежать перегрева системы.
В готовом виде такая конструкция имеет толщину не более полутора сантиметров. Чтобы в таком полу поместить датчик приходится делать на поверхности углубление.
Нанесение стяжки на тепловые маты
Иногда для подключения матов к термостату не хватает так называемых холодных концов. В этом случае из мата вырезают кусок кабеля. Соединительную муфту заливают стяжкой.
Монтаж такого типа пола дает существенную экономию в материалах: теплоизоляции, стяжке, крепежах. Кроме того существенно уменьшается и объем работы. Такая система практически не имеет ограничений в применении, так как незначительно поднимает поверхность пола и может использоваться в помещениях с невысокими потолками.
Подключение пленочного пола
Основу пленочного пола представляют запаянные в термостойкую пленку карбоновые или биметаллические нагревательные элементы. По краю греющей пленки расположены медные проводники, с помощью которых система подключается к электросети.
Под нагревательную пленку обязательно укладывается фольгизированная подложка, которая будет отражать в сторону помещения инфракрасные лучи. Пластиковая трубка с датчиком в этом случае укладывается в сделанное углубление или крепится на поверхности пленки.
Схема подключения инфракрасного теплого пола – стандартная установка
При необходимости пленка может разрезаться по специальным линиям. С одной стороны токопроводящие полоски изолируют, а с другой оставляют их открытыми для возможности подключения к проводам. Полоски пленки раскладываются и соединяются одна с другой параллельно.
Такой теплый пол наиболее универсальный, так как может быть смонтирован под любое напольное покрытие.
Подключение водяного теплого пола
Схема водяного теплого пола немного отличается от электрического пола. Прежде всего, необходимо определить со способом подключения.
- Подключение к магистральному отоплению. Такой способ применяется в многоквартирных домах. Однако при таком подключении возможен перерасход тепла, и вы оставите холодными квартиры соседей. Избежать таких проблем можно в квартирах, где отопление стоит на обратке. В этом случае вы получите комфортную, не слишком горячую температуру в трубках теплого пола. Главным минусом такого способа подключения является отсутствие возможности плавно регулировать температуру в теплоносителе.
- Подключение к индивидуальной системе отопления. Такой способ подключения может использоваться только в частных домостроениях. Ниже показана принципиальная схема подключения.
Схема подключения теплого водяного пола
На ней показаны следующие элементы цепи:
Комплектация смесительного узла
Добиться обеспечения функциональности системы ТП возможно, только имея четкое представление о строении НСУ, практическом назначении его основных и вспомогательных элементов. Устройство и работу типового узла удобно будет разобрать на примере схемы с последовательным включением насосного агрегата и двухходовым клапаном-термостатом (рис. 3). Указанную компоновку имеет смесительный узел для теплого пола Valtec (рис.5), реализуемый в торговой сети в виде готового комплекта оборудования.
Рисунок 3
Основные функциональные элементы НСУ Valtec
К ним относятся:
- циркуляционный насос;
- клапан балансировочно-запорный (первичного контура);
- клапан балансировочный (вторичного контура);
- байпасный клапан (перепускной).
Насос (рис. 3 и 5, поз.3)
Инициирует подачу и возврат теплоносителя через узлы и петли ТП. Применяется циркуляционное оборудование аналогичное тому, которое используется в первичных контурах системы отопления. Величин его главных рабочих параметров (давление и производительность) должно хватать на преодоление гидросопротивлений в трубопроводах, чтобы обеспечивать циркуляцию теплоносителя с требуемой скоростью и в заданных объемах.
Балансирный клапан первичного контура (рис. 3 и 5, поз.8)
Отвечает за поступающие объемы теплоносителя, подпитывающего систему теплого пола из первичного высокотемпературного контура отопления (Т1, Т2). Балансировка потока жидкости осуществляется изменением пропускной способности клапана. Регулировка балансирного клапана выполняется путем вращения его настроечного винта с головкой под ключ-шестигранник, который закрывается защитным колпачком. Процесс также синхронизируется с работой клапана-термостата (поз. 1), управляемого выносным погружным датчиком (поз. 1а). Чувствительный элемент датчика монтируется в резьбовую гильзу (поз. 4).
Балансирный клапан вторичного контура (рис. 3 и 5, поз.2)
Его настройка зависит от площади подогреваемой поверхности напольного покрытия. Открытие/закрытие регулирующего устройства влияет на изменение пропорции соотношения объемов теплоносителей из обратки ТП (Т21) и подачи первичной системы отопления (Т1). Прикрытие балансировочным клапаном оборотного потока из вторичного контура способствует более интенсивному поступлению разогретой жидкости от теплогенератора (котла). Таким образом, теплопроизводительность ТП увеличивается.
Установка степени открытия клапана (рис. 4) осуществляется по шкале на его оголовке (рис. 5, поз. 2), где указана его пропускная способность в м3/час. После завершения настройки шкала от случайного смещения фиксируется винтом 2а.
Рисунок 4
Байпасный клапан (рис. 3 и 5, поз.7)
Совместно с перепускным патрубком (поз. 12) обеспечивает безаварийную работу циркуляционного насоса в режиме подпора, когда циркуляция через петли ТП прекращается полностью либо становится недостаточной. Подобный режим может быть вызван перекрытием контуров на гребенке посредством ручных вентилей либо же работой их клапанов с простым термостатическими или автоматическим управлением. В результате сопротивление течению жидкости, как и нагрузка на оборудование, увеличиваются. При определенном перепаде давления, величина которого настраивается по шкале перепускного клапана (градуировка в бар), он приоткрывается. Теплоноситель либо часть его потока начинает перетекать по байпасному патрубку, замыкая через насос малый цикл циркуляции. Таким образом, исключается аварийная перегрузка и обеспечивается сохранность оборудования.
Вспомогательные элементы
Обеспечивать, поддерживать и контролировать работу НСУ также помогают различные вспомогательные и сервисные устройства:
- термометры – поз. 5;
- воздухоотводчики поплавкого типа (автоматические) – поз. 9;
- дренажные клапаны – поз. 10;
- обратный шаровый клапан – поз. 11.
Рисунок 5
Виды
Конструкция разных моделей комбинированного типа измерительно-регулировочных поплавковых водомеров почти не отличается:
Типы водомеров по функциональности для коллектора отопительного пола:
- измеряющий — к нему надо устанавливать перекрывной клапан, вентиль которого для настройки поворачивает пользователь в зависимости от показываемых водомером значений;
- регулирующий — только для распределения теплоносителя;
- комбинированный — совмещены два типа, с вмонтированным вентилем. Некоторые модели могут производить автоматическую настройку.
Для напольного обогрева чаще всего используют первый и второй типы поплавковых ротаметров.
Правила установки и подключения
Выбирать и устанавливать коллектор лучше всего еще на этапе проектирования и монтажа отопительной системы.
Устанавливают такие промежуточные конструкции в помещениях, защищенных от избыточной влажности. Чаще всего для этих целей отводят место в коридоре, кладовой или гардеробной.
Коллекторный блок желательно размещать в специально предназначенном для этого металлическом шкафу, оснащенным в боковых стенках отверстиями под выведение труб
В продаже встречаются накладные и встраиваемые модели металлических шкафов. Каждая модель оснащена дверцей и выштамповкой по боковым сторонам.
За неимением возможности установить металлический шкафчик, поступают проще, фиксируя устройство прямо на стену. Нишу под обустройство коллекторного блока размещают на небольшой высоте относительно пола.
Общепринятой инструкции по монтажу коллекторных распределительных схем по сути нет. Но есть ряд основных моментов, относительно которых специалисты пришли к единому знаменателю:
- Наличие расширительного бака. Объем конструктивного элемента должен составлять не менее 10% от общего количества воды в системе.
- Наличие циркуляционного насоса для каждого проложенного контура. Относительно этого элемента не все специалисты едины во мнении. Но все же, если планируется задействовать несколько независимых контуров, для каждого из них стоит установить отдельный агрегат.
Перед циркуляционным насосом на магистрали обратной подачи размещают расширительный бак. Благодаря этому он становится менее уязвимым к турбулентности потоков воды, часто возникающих в этом месте.
Если же используется гидрострелка – бак монтируют перед основным насосом, основная задача которого состоит в том, чтобы обеспечивать циркуляцию на малом контуре.
Место расположения циркуляционного насоса не принципиально. Но, как показывает практика, ресурс устройства несколько выше именно на «обратке».
Главное при монтаже – расположить вал строго горизонтально. При несоблюдении этого условия первый же пузырь скопившегося воздуха оставит агрегат без охлаждения и смазки.
Сам процесс сборки и подключения коллекторной системы наглядно представлен в видео-блоке.
Четыре основных типа коллекторов
Теперь рассмотрим разные коллекторы.

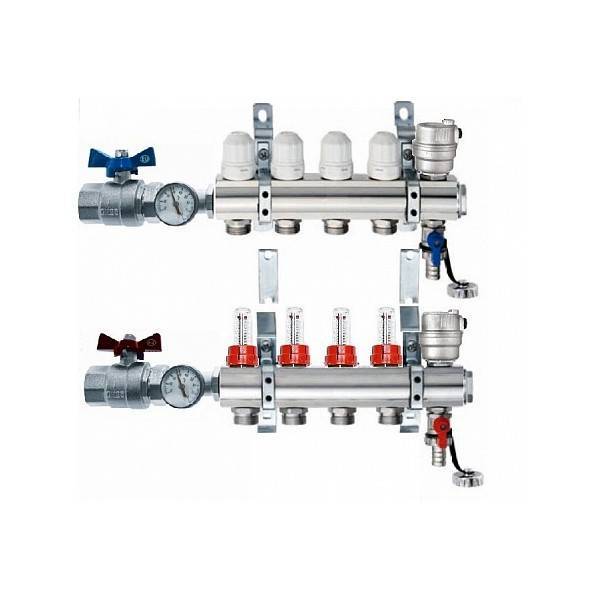

Это самый простой вариант – обычная труба с внутренними и наружными резьбами для присоединения соответствующих труб. Такой коллектор можно купить для системы водоснабжения, но для теплого пола придётся докупать ещё много чего.
2. Китайские коллекторы имеют выходы с вентилями для регулировки и выходы для подключения труб контуров (т. е. вентили стоят прямо на выходах):
Их можно часто встретить в магазинах. В основном, это коллекторы китайского производства. В общем-то, они вполне работоспособны, единственная бывает проблема – в шаровых кранах, из-под рукоятки начинает течь вода. Это объясняется не низким качеством крана, а больше низким качеством воды. Ремонт очень простой и дешёвый – замена уплотнительных колец.
На таких моделях не предполагается установки никаких расширений для регулировки температуры автоматически. К тому же, межосевое расстояние между подающим и обратным коллекторами не совпадает с европейскими стандартами, и вы впоследствии не сможете подключить модуль подмеса (в смысле, европейский) без всяческих ухищрений с использованием всевозможных переходников. Такой коллектор годится для небольших домов, где контуры теплого пола одинаковой длины, и где не предполагается ставить никакой автоматики.
Шаровых кранов здесь нет, но есть регулировочные вентили, а также фитинги под металлопластиковые трубы. На вентили можно поставить сервоприводы, которые будут работать от комнатных термостатов, открывая и закрывая вентили, тем самым регулируя количество теплоносителя в контурах. Фитинги же по-другому называются евроконусами и состоят из трёх деталей, показанных на фото крупным планом внизу:
Справа собственно евроконус, по середине — обжимное кольцо с разрезом, слева — накидная гайка. Как хорошо видно на фото, на евроконусе есть ещё уплотнительные колечки (чёрные такие). Что со всем этим делать, мы разберёмся в статье про монтаж коллектора.
4. Не всегда есть возможность сделать контуры одинаковой длины, разница может быть существенная. Отрегулировать вручную будет проблемно. Тогда лучше купить коллекторы, у которых на подающем — расходомеры (обведены оранжевой рамкой), на обратном — гнёзда под сервоприводы («грибки» с синими шляпками):
По расходомеру вы отрегулируете каждый контур по протоку теплоносителя, не зависимо от длины контуров проток будет одинаков.
В общем-то, можно скомбинировать: подающий купить с расходомерами, а обратный – с просто вентилями для ручной регулировки, без всяких сервоприводов.
Иногда обратный коллектор монтируют вверху, а подающий внизу, — это НЕ правильно! То есть, работать система, конечно, будет, однако при расположенном подающем коллекторе под обратным часть тепла от подающего будет греть обратку.
Критерии выбора клапанов
Трехходовой клапан в коллекторе позволяет поддерживать нужную температуру теплоносителя
Если циркуляционный насос регулирует объем подачи рабочей жидкости, то регулирующий клапан ограничивает жидкость по температуре. Автономный котел выдает теплоноситель с температурой 95 градусов. В системе отопления вода ненамного холоднее — 80—90 градусов. Нормальная температура жидкости в обогреваемых полах составляет 35-55 градусов. Регулирующий термостат определяет температуру потока рабочей среды и дает команду клапану на открытие отверстия с обратного хода. Подпитываясь прохладной водой, температура понижается. По достижении в трубах температуры 55 градусов циркуляционный насос отключается от сети термостатом, после чего снижается объем проходящего теплоносителя.
Трехходовой клапан представляет собой агрегат с 1 выходом и 2 входами. Затвор клапана открывается датчиком температуры, находящимся в клапане.
При выборе клапана учитываются показатели:
- Объем помещения для обогрева. Маленькие комнаты не требуют сложных узлов с автоматикой. Балконы, туалеты, коридоры легко работают под присмотром простейших приборов. Обогрев больших территорий требует автоматического клапана со встроенным датчиком температуры открытия диафрагмы.
- Объем пропускаемой жидкости. Этот показатель определяется при написании проекта системы отопления. Клапан должен отвечать требованиям пропуска жидкости. В противном случае он выйдет из строя.
- Диаметр сечения для подключения к трубам отопления. При разных показателях применяются переходники.
- Материал изготовления. Качественные клапаны изготавливаются из бронзы или латуни — материалов с небольшим коэффициентом расширения. Они не меняют свойства при контакте с горячим теплоносителем.
Перед установкой клапан подлежит проверке — устанавливается минимальное значение температуры регулирующего кольца и пропускается поток горячей воды. Исправный клапан этот поток обязан перекрыть.
Отопление жилых домов с двумя и более этажами предполагает использование нескольких водяных контуров отличающейся длины. Связка трехходового клапана и сервопривода с контроллером позволяет подавать горячий теплоноситель в определенное помещение или отправлять на подогрев.
Изначально сервопривод для отопления в комплект не входит. Но наличие сервомотора позволяет регулировать температуру в зависимости от времени суток.
Для клапана с электродвигателем пусковыми механизмами являются электромагниты или маломощные серводвигатели.
Что ставиться на коллектор для теплого пола?
На коллектор могут быть установлены:
- водосливные клапаны (служат для опорожнения коллекторной сети на период, когда отопление не требуется, или же для наполнения сети коллекторов в период отопления);
- воздуховыпускные клапаны (предназначены для автоматического выпуска воздуха из трубопроводов при их заполнении или опорожнении);
- счетчики тепла (позволяют контролировать объем подачи теплоносителя, тем самым экономить на оплате коммунальных услуг);
- регулировочные краны (служит для регулировки степени нагрева системы «теплый пол», для подключения к общей системе отопления трубопроводов подогрева, для изменения внутреннего диаметра трубы подачи теплоносителя на другие направления);
- отсечные клапаны (позволяют контролировать отток теплоносителя в системе в целом или в части системы в зависимости от того, где они установлены).
Управление теплым полом при помощи соленоидного клапана.
Практика применения водяного теплого пола в моем случае показывает, что клапан большую часть времени будет закрыт, чем открыт. Поэтому выбираем нормально закрытый соленоидный клапан.
Особенность применения соленоидных клапанов в том, что катушка сильно греется при подаче питания. Клапан же будет установлен скрыто без возможности рассеивания тепла. Катушка клапана имеет показатель – класс, который показывает насколько катушка может выдержать нагрев.
Стоимость соленоидных клапанов начинается от 500р.
Вероятно, подходящим для регулирования воды в контуре теплого пола будет клапан, стоимостью от 1500р.
Катушка такого клапана имеет класс то-ли B, то-ли H.
В спецификации явно указано, что этот соленоидный клапан для горячей воды и катушка способна непрерывно работать длительное время.
Можно выбрать предельную температуру 80 или 120 градусов.
Прозрачная вилка для катушки внутри имеет светодиод, сигнализирующий подачу питания.
Но есть подозрение что нужно все-таки выбирать соленоидный клапан с энергосберегающей катушкой класса F. Стоит такой клапан больше 3200р.
В общем, с соленоидными клапанами пришлось ознакомится подробно.
Чтобы труд не был напрасным родился обзор Соленоидные клапана с AliExpress.
Заключение
Чтобы обеспечить качественный обогрев помещения при помощи системы теплый пол, необходимо установить все элементы этой системы. Коллектор является одним из ключевых элементов, поэтому процедура его монтажа должно выполняться так же тщательно, как и установка всех прочих элементов. Не следует считать, что наличия одного терморегулятора будет достаточно для создания комфортного теплового режима в помещении.
Эффективность работы системы теплый пол может быть обеспечена лишь при использовании терморегулятора в сочетании с коллектором. Подобная комбинация не только позволит подобрать оптимальную температуру для каждого помещения, но и добиться существенной экономии на отоплении.
